自动上料充磁组装一体化生产设备

　　在永磁电子元器件、小型磁材功能件的批量生产环节，磁钢充磁与后续组装工序的衔接效率，一直是制约产线节拍的核心痛点，传统作业模式下，充磁工序多为单机作业，人工完成磁件上料、充磁后取件再流转至组装工位，不仅存在磁件充磁后吸附金属碎屑、人工取放对位精度差的问题，裸露的强磁场也会对作业人员的随身电子设备、周边精密量具造成干扰，同时人工搬运充磁后的磁件，还容易因磁吸力意外夹手、或磁件吸附磕碰导致镀层破损、磁性能衰减。这套自动上料充磁设备，正是针对磁材类零部件量产场景开发的一体化作业单元，可直接对接前段磁件排料机构与后段成品组装线，完成从待充磁坯件上料、定位、充磁、磁路组装到成品出料的全流程无人化作业。

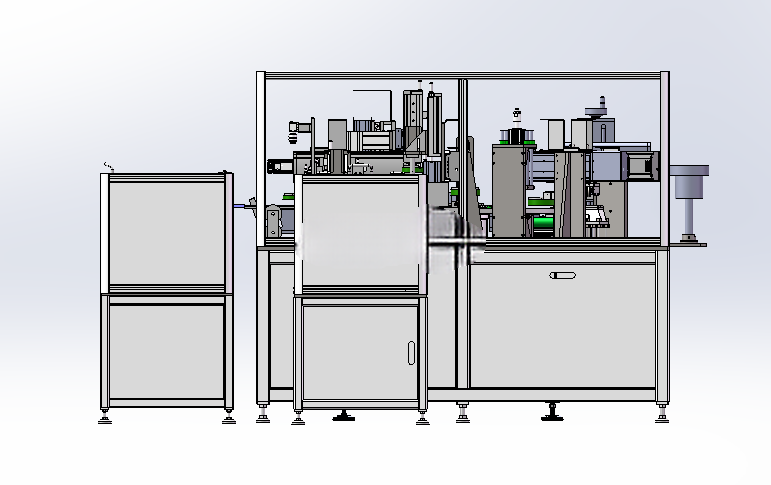

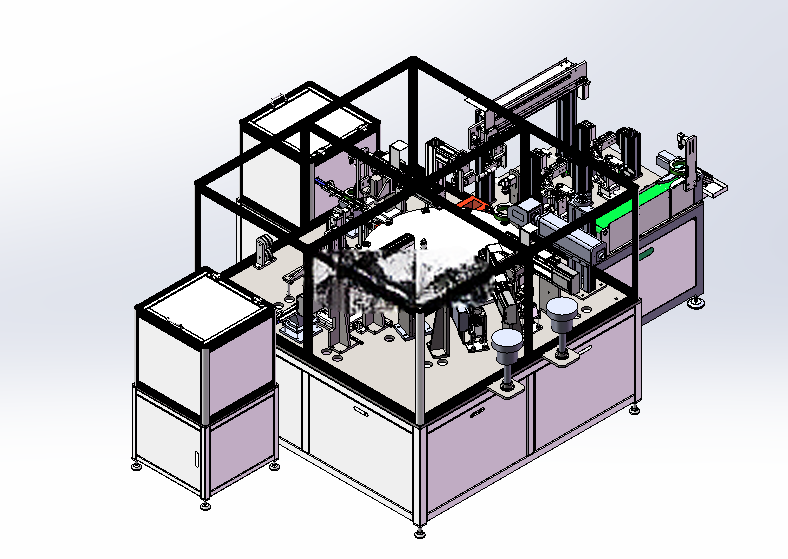

　　从功能布局来看，设备采用三段式模块化结构设计，左侧为待充磁坯件上料缓存单元，配置可调节宽度的料仓与分料拨叉机构，可适配不同直径、厚度的圆形磁钢、方形磁块的单颗分离送料，分料位置设置光纤检测传感器，可识别坯件正反面、缺料、叠料状态，避免空充或多件叠充导致的充磁饱和度不足问题；中间段为核心充磁与组装作业舱，外部加装铝型材框架搭配透明亚克力防护门，既可以观察内部作业状态，也能对充磁瞬间的强磁场进行屏蔽，防护门设置安全联锁开关，门体开启时充磁回路直接断电，杜绝误操作风险，舱内集成多工位旋转转盘，依次设置上料定位工位、充磁工位、磁路组装工位、磁性能检测工位、不良品剔除工位，转盘采用凸轮分割器驱动，工位重复定位精度控制在±0.02mm以内，可保证充磁线圈与磁件的同轴度，避免偏充导致的磁性能分布不均；充磁工位配套定制化充磁线圈，可根据不同磁材牌号（钕铁硼、铁氧体、钐钴）调整充磁电压与电容容量，保证磁件充磁饱和度达到95%以上，充磁完成后直接在舱内完成磁路与配套五金件、塑胶件的压装组装，避免充磁后的磁件暴露在外部环境吸附金属杂质；右侧为成品出料与输送单元，组装完成的成品经检测工位判定合格后，由平移机械手抓取至出料皮带线，直接流入后段包装或总装工序，不良品则被推送至专用不良品收集盒，避免混入合格产品流。

　　从设计思路上，这套设备充分考虑了磁材生产的特殊工况，所有与磁件接触的工装夹具均采用无磁不锈钢或赛钢材料制作，避免充磁后磁件吸附在夹具上无法顺利移位；设备底部配置可调脚杯与防震脚垫，可抵消充磁瞬间电容放电产生的轻微震动，保证转盘定位精度的长期稳定性；整机的电气控制舱独立设置在机架下部，与充磁高压回路做物理隔离，避免强磁场对PLC、伺服驱动器等电气元件的信号干扰，所有走线均采用带屏蔽层的线缆，线缆接头做镀金处理，减少磁场干扰导致的信号误触发。安装边界方面，设备整机长度约3.2米，宽度约1.2米，高度约1.8米，地面安装承重要求不小于500kg/㎡，设备后侧预留0.8米的维护通道，方便检修充磁电容、高压回路组件，左侧上料位置可对接振动盘、直线送料器等自动排料机构，右侧出料端可根据产线布局对接皮带线、倍速链等输送设备，无需对原有产线做大规模改造即可完成对接；气源接口设置在设备左侧下部，要求供气压力稳定在0.5-0.7MPa，充磁主机的供电需独立配置380V三相交流电源，避免与车间内其他大功率设备共用回路导致电压波动，影响充磁一致性。

　　在实际生产应用中，这套设备可覆盖消费电子磁吸配件、小型电机磁钢、传感器磁组件等多类产品的充磁组装需求，相比传统单机充磁加人工组装的作业模式，单台设备可替代3-4名作业人员，产品充磁一致性、组装良率可提升至99%以上，同时全封闭的充磁作业舱也彻底解决了强磁场暴露的职业健康隐患，设备的工装夹具采用快换式设计，更换不同规格产品时，仅需更换对应定位夹具、调用预设的充磁参数程序，换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。设备的机架采用方管焊接后整体去应力处理，长期运行不会出现结构变形，所有运动部件均配置自动润滑模块，日常维护仅需定期检查充磁线圈温升、清理工位表面的磁屑即可，维护成本远低于传统人工作业模式。
