圆筒笔激光打标输送一体设备结构

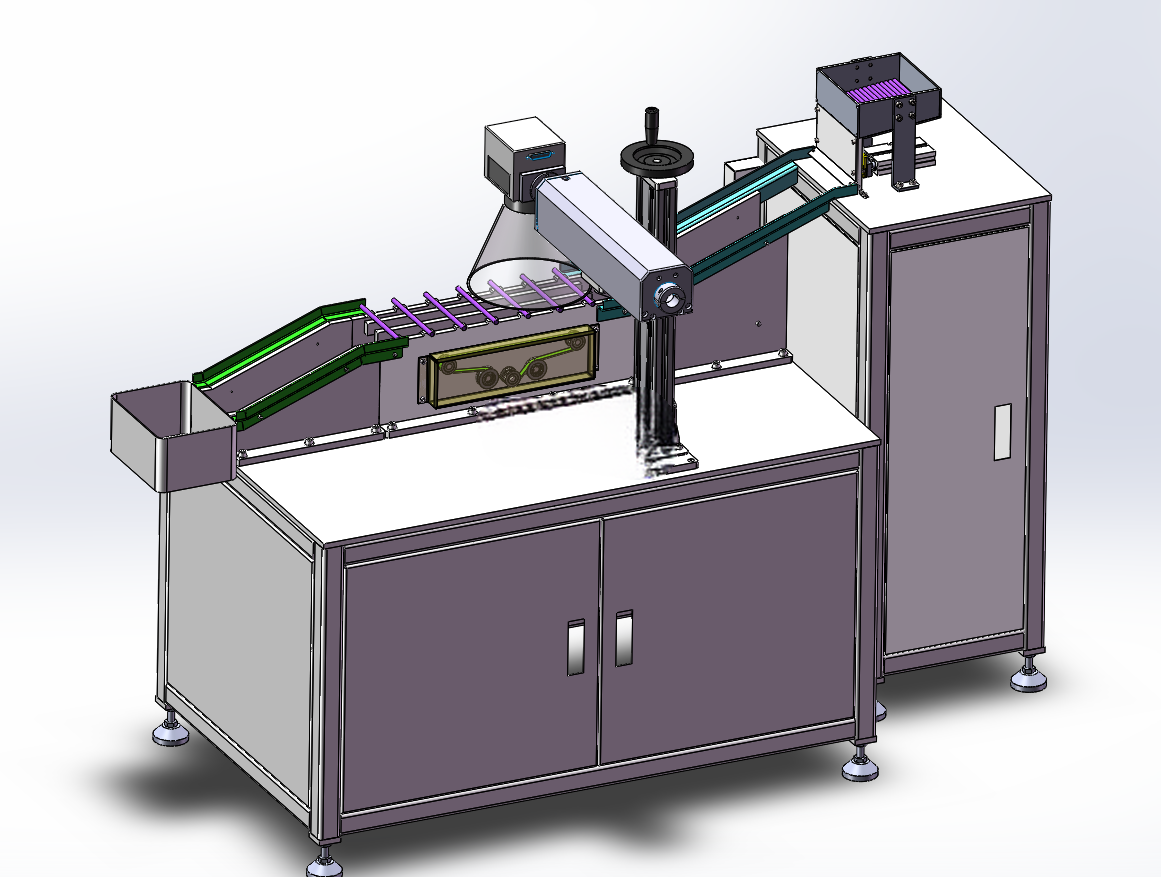

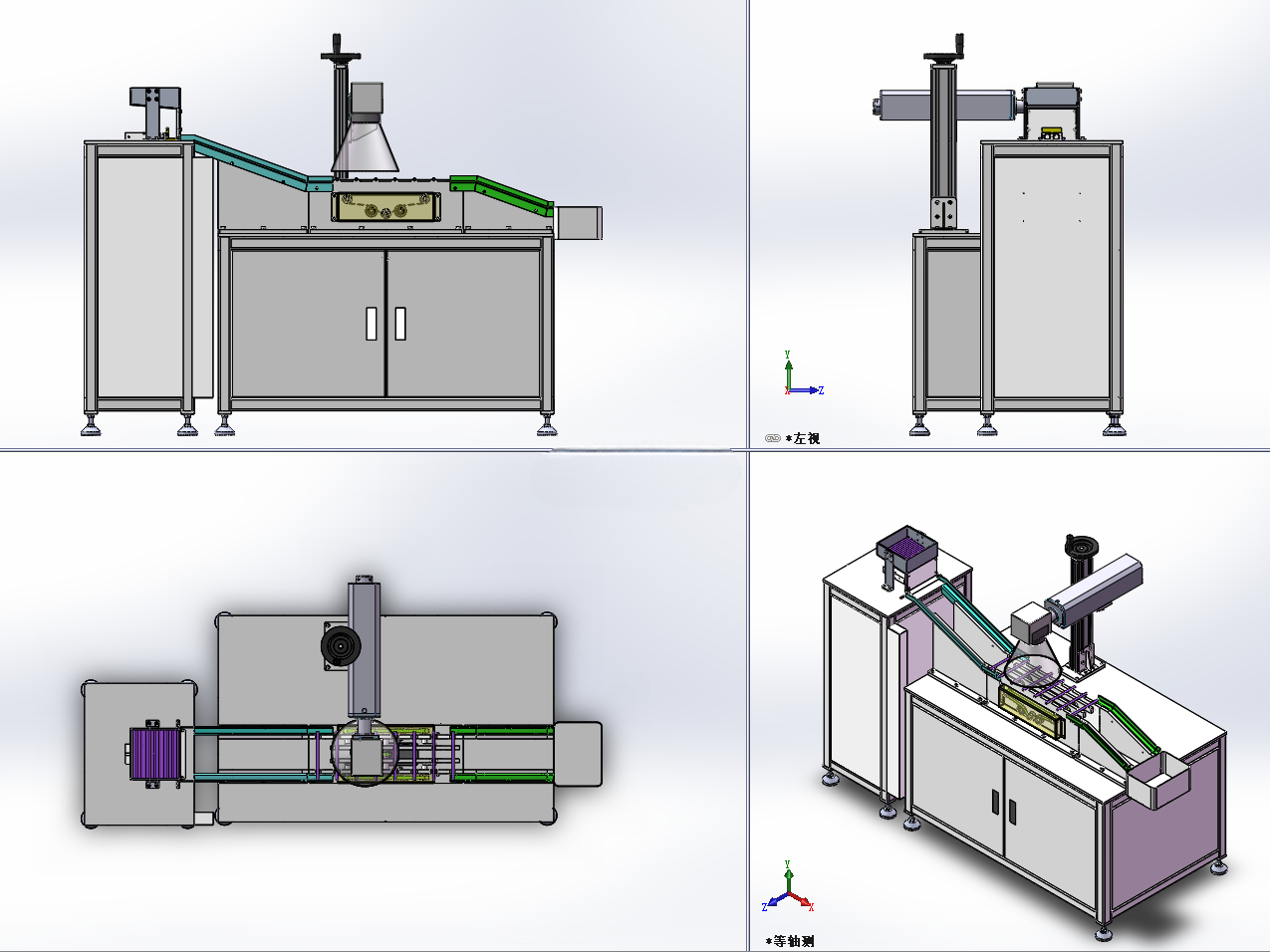

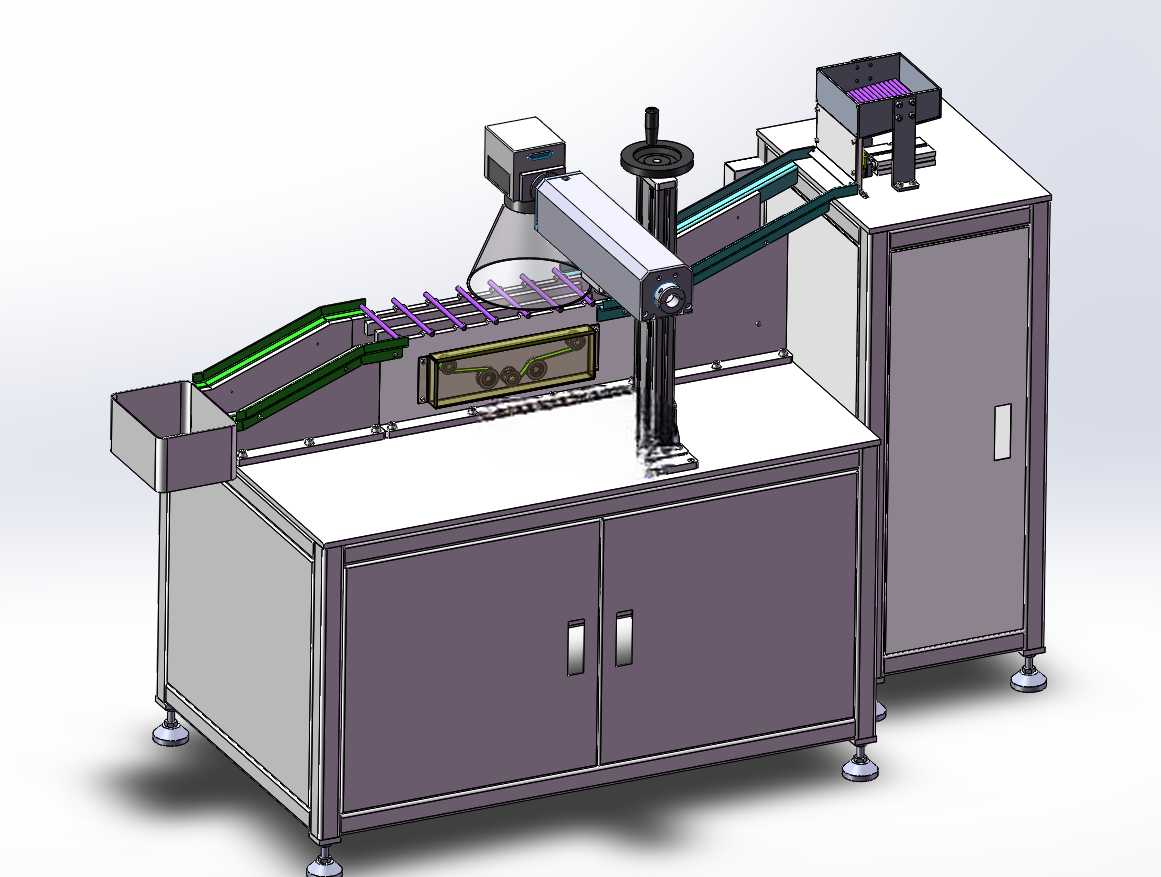

　　设备整体采用分段式机架布局，下部为方管焊接成型的柜体式基座，既作为上部各功能组件的安装承载基础，柜体内部预留的封闭空间可容纳激光发生器主控单元、电气控制元件、气路管线排布，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，避免输送轨道倾斜导致圆筒笔滚落偏移，单台设备的安装占地边界控制在长2.4米、宽1.2米、高1.6米范围内，可直接嵌入现有制笔生产线的工序间隙，无需对原有车间布局做大幅改造。在文具制造的笔类产品生产环节，笔身标识打标是出厂前的核心工序之一，传统人工上下料配合固定工位打标的作业模式，不仅存在上下料节拍匹配差、打标位置一致性不足的问题，还容易因人工摆放偏差导致打标歪斜、漏打等不良品，这套圆筒笔激光打标输送一体设备，正是针对圆筒类细长杆状文具的批量打标需求设计，将上料、输送、定位、打标、下料多个工序整合在同一机架平台上，适配制笔车间连续化生产线的工位衔接需求。

　　从功能模块的设计逻辑来看，设备左侧衔接上料工位的倾斜输送轨道采用双皮带窄边夹持结构，针对圆筒笔的圆柱外形特点，两条平行同步带的间距刚好贴合笔身直径范围，可将上料机构送出的单支圆筒笔平稳承托，沿倾斜轨道匀速输送至打标工位，轨道两侧设置的透明防护挡板可避免笔身在输送过程中从侧边滑落，同时不会遮挡操作人员观察输送状态的视线。打标工位的核心设计亮点是高度可调的激光打标头安装支架，支架采用立式线性导轨搭配手轮调节结构，操作人员可根据不同批次圆筒笔的直径差异、打标内容的幅面大小，转动手轮精准调整激光头的焦距高度，调整行程覆盖0至150毫米范围，可适配直径6毫米至25毫米的各类圆筒形笔身打标需求，打标头下方设置的透明防护围挡，可阻挡激光打标过程中产生的散射光，避免对操作人员眼部造成伤害，围挡下部开设的缺口刚好供输送轨道穿过，不会干涉笔身的正常输送。

　　打标工位下方设置的定位托块可在笔身到达打标位置时小幅抬升，将笔身托举至与激光头焦距匹配的高度，同时托块表面开设的V型槽可自动对圆筒笔做径向定位，保证每支笔的打标面都处于激光焦点的最佳位置，打标作业完成后托块下降，笔身落回输送轨道继续向前输送。设备右侧的出料轨道同样采用倾斜式双皮带结构，将完成打标的圆筒笔平稳输送至末端的收料盒内，轨道末端设置的挡料缓冲结构可避免笔身快速滚落时与收料盒碰撞产生表面划痕。整套设备的驱动单元采用伺服电机搭配同步轮传动，输送速度可根据前端上料节拍、打标时长做无级调整，最快输送节拍可达每分钟60支，匹配常规光纤激光打标机的打标速度，不会出现待打标产品堆积或工位空等的情况。

　　从结构设计的合理性角度来看，所有运动部件的走线均沿机架内侧的线槽排布，外部无裸露管线，既避免车间生产过程中灰尘、笔屑堆积在管线表面增加清洁难度，也可防止管线被运动部件剐蹭造成损坏；激光打标头的横向移动模组采用悬臂式安装结构，模组行程覆盖整个打标工位的宽度范围，可根据需求调整打标位置，适配笔身不同位置的标识打标需求，比如笔夹位置避让、笔身中段品牌标识打标等不同工艺要求。在实际生产应用中，这套设备可直接对接圆筒笔的注塑出料工位、丝印工位或者组装工位，无需额外配置专职上下料人员，仅需定期补充收料盒内的成品即可，相比传统单工位激光打标设备，可减少2至3名人工操作岗位，同时打标位置的一致性可提升至99%以上，有效降低因打标不良产生的废品率。设备的机架侧板采用可拆卸式钣金门板设计，日常维护时可直接拆下门板，对内部的电气元件、传动部件做检修保养，同步带的张紧结构设置在轨道两端的安装座上，调整时无需拆解整个轨道结构，仅需拧动张紧螺栓即可调整皮带松紧度，大幅降低日常维护的操作难度。针对圆筒笔这类轻质圆柱工件的输送特点，输送皮带的表面采用防滑哑光材质，既可以增加与笔身的摩擦力避免输送过程中笔身自转影响打标精度，也不会在笔身表面留下压痕或污渍，保证笔身外观质量。打标工位的排烟接口设置在防护围挡的侧上方，可外接车间的排烟除尘系统，将激光打标过程中产生的少量烟尘及时抽走，避免烟尘附着在激光头镜片表面影响打标清晰度，同时改善车间作业环境。
