带集成电控柜的可移动作业机械手小车

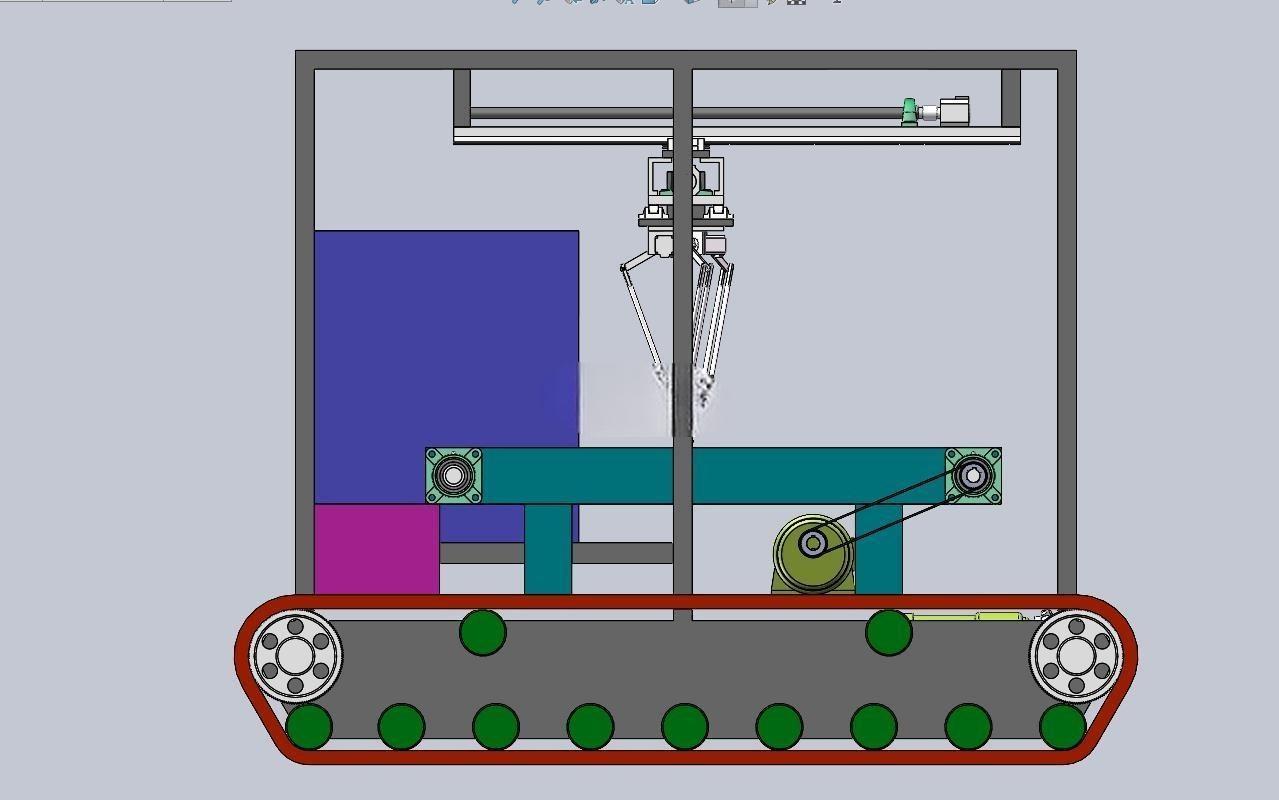

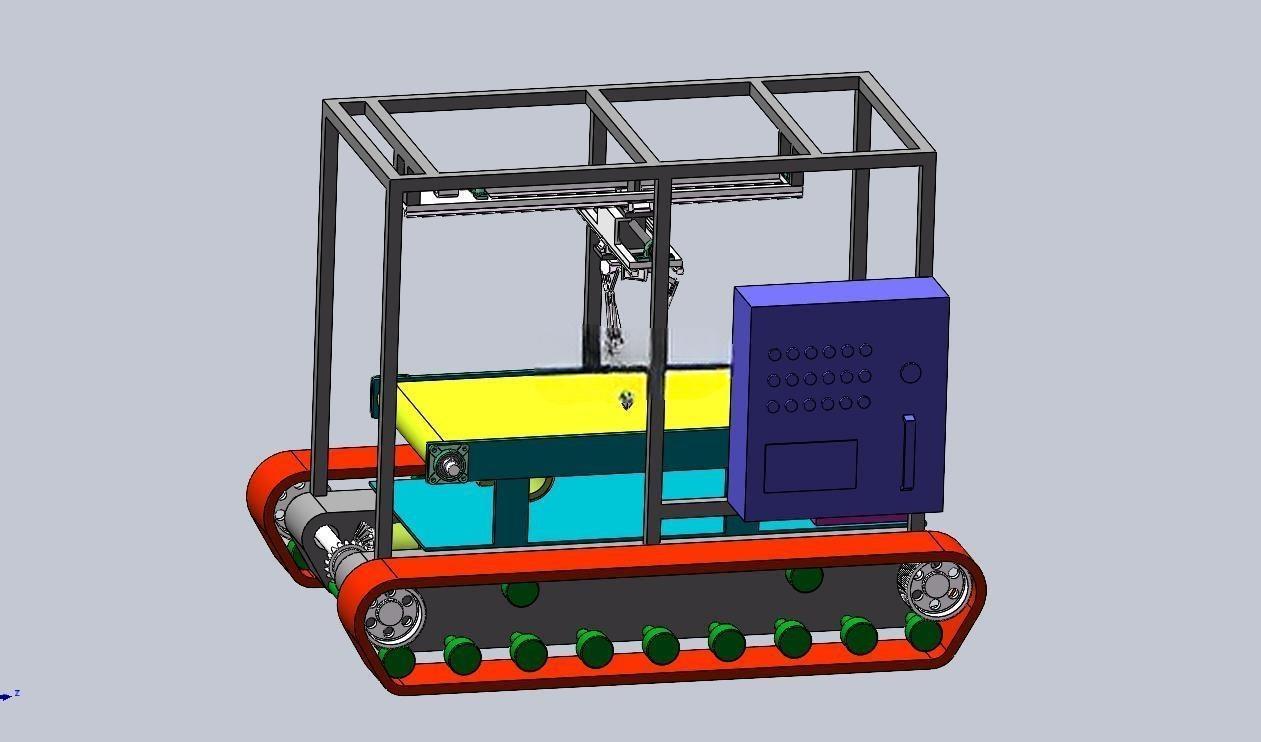

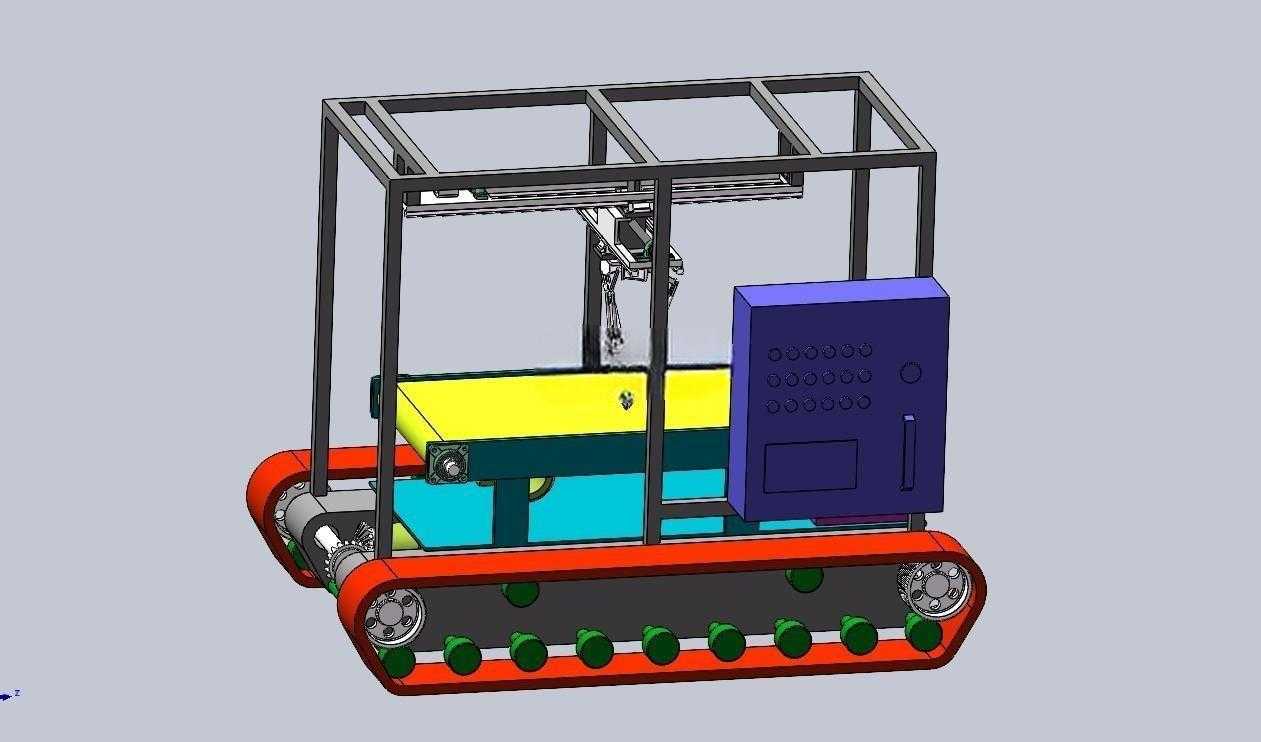

　　这款可移动机械手小车，是面向车间内跨工位物料转运、自动上下料场景开发的集成式作业单元，核心解决传统固定式机械手作业半径受限、多工位适配需要重复部署设备的痛点，在中小批量离散制造车间的物料流转环节有很高的适配性。设备整体采用框架式承载结构，底部为双轮组驱动的行走底盘，底盘上方集成了并联机械手作业模组与独立电控柜体，所有动力、控制、传感元件的走线全部整合在框架内部的走线槽内，避免车间作业过程中线缆剐蹭、积灰带来的故障隐患。

　　从实际作业逻辑来看，设备行走过程中依靠超声波传感模块实现周边障碍物的实时距离检测，遇到人员、料箱、临时堆放的工装时会自动调整行走路径或者触发停机保护，不需要在车间地面预埋磁条、铺设二维码导航标识，部署时不需要对现有车间地面做改造，转场到不同作业区域只需要重新标定作业点位即可投入使用。到达指定作业工位后，底盘的定位机构会伸出抵接地面，抵消机械手取放料过程中产生的倾覆力矩，保证作业过程的整机稳定性。上方的并联机械手采用三自由度并联结构，相比同负载级别的串联机械手，运动惯量更小，重复定位精度更高，适合流水线旁快速抓取、转移轻质工件的作业需求，末端可以根据工件类型更换夹爪、真空吸盘等不同执行端，适配纸箱、薄壁塑料件、小型金属加工件等多种物料的取放需求。

　　设计过程中优先考虑了车间现场的安装与维护边界，整机外轮廓尺寸控制在1.3m*1.8m的占地范围内，高度方向不超过2.2m，可以顺利通过车间常规的人行通道、设备间门洞，不需要对现有通道做拓宽改造。电控柜采用侧挂式安装在框架侧面，柜内预留了30%的扩展安装空间，后续如果需要增加视觉识别、工件检测等功能，可以直接在柜内加装对应模块，不需要重新设计柜体结构。底盘的驱动轮组采用模块化安装设计，轮组与车架之间通过快拆螺栓连接，日常维护更换轮胎、检修驱动电机时不需要拆解整机框架，只需要将对应轮组单独拆下即可完成作业，大幅降低现场维护的工时消耗。

　　考虑到车间多尘、偶尔有切削液飞溅的作业环境，所有外露的传感元件、电气接插件都采用IP65及以上的防护等级，机械手的运动关节处加装了防尘折罩，避免车间内的金属粉尘、碎屑进入关节导轨面造成磨损。设备的供电采用内置蓄电池与外接市电两种模式，短距离转场时依靠电池供电行走，固定工位长时间作业时可以直接外接车间市电，同时给内置电池补能，不需要频繁更换电池或者专门安排充电工位。在流水线对接场景下，设备可以通过IO信号与流水线体实现联锁，当流水线到达指定上料位置时，机械手自动启动取料程序，将工件从料箱抓取放置到流水线工装板上，或者将流水线加工完成的工件抓取转移到中转料车内，整个作业过程不需要人工干预，可以替代人工完成重复性的上下料、转运作业，降低一线操作人员的重复劳动强度。

　　结构设计阶段对整机的重心做了反复校核，将重量较大的电池、驱动电机全部布置在底盘下层位置，降低整机重心高度，即使机械手在最大伸出位置抓取额定负载工件时，整机的稳定系数也能达到1.4以上，不会出现倾翻风险。框架主体采用标准工业铝型材搭建，连接处采用高强度角件加固，既保证了整体结构刚性，又能在后续需要调整机械手安装高度、电控柜安装位置时，直接通过调整型材连接位置完成改装，不需要重新焊接加工机架，缩短后续功能迭代的加工周期。
