1.6米幅宽户内外数码写真印花设备结构

　　这款1.6米幅宽的喷印设备，核心面向广告加工、纺织数码印花两大场景落地，单喷头配置的方案主打中小加工门店的入门级产能需求，可覆盖户内外广告背胶、灯箱片、车贴以及小幅面纺织面料的直喷印花作业。户内使用场景下，设备适配水性墨水输出，成品多用于室内展架、卖场海报等短期展示场景，无需考虑强耐候性要求；户外工况则适配弱溶剂墨水，输出成品可耐受长期风吹日晒，不会短时间出现褪色、图层剥落问题，两类场景的结构差异仅在墨水供路与喷头防护组件上做区分，主机架、走纸机构、升降立柱的结构完全通用，可降低生产端的备件库存压力。

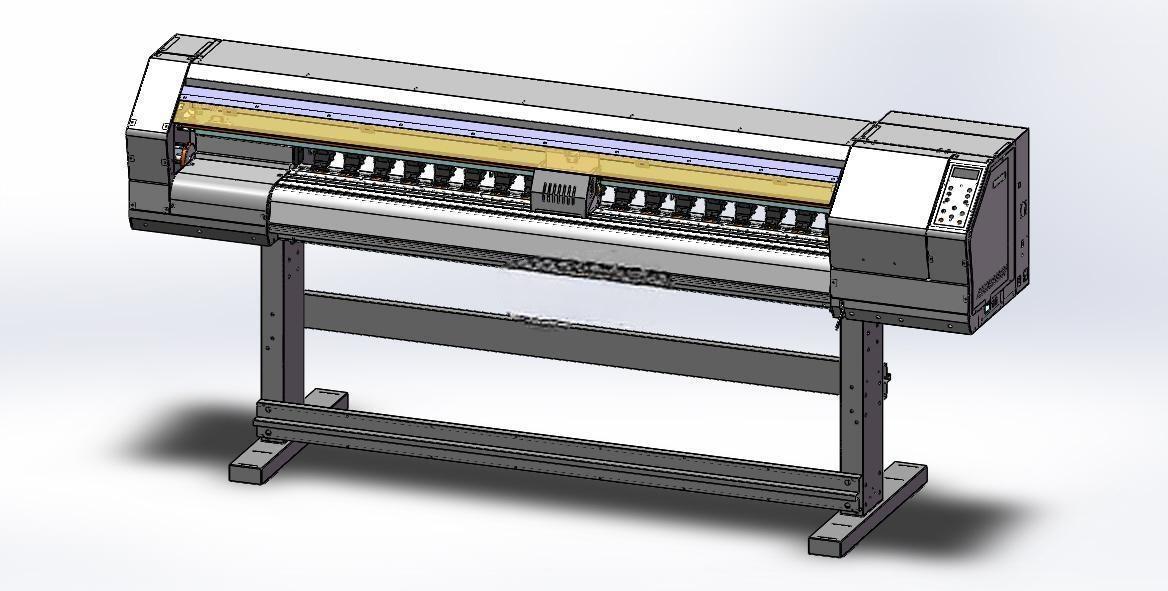

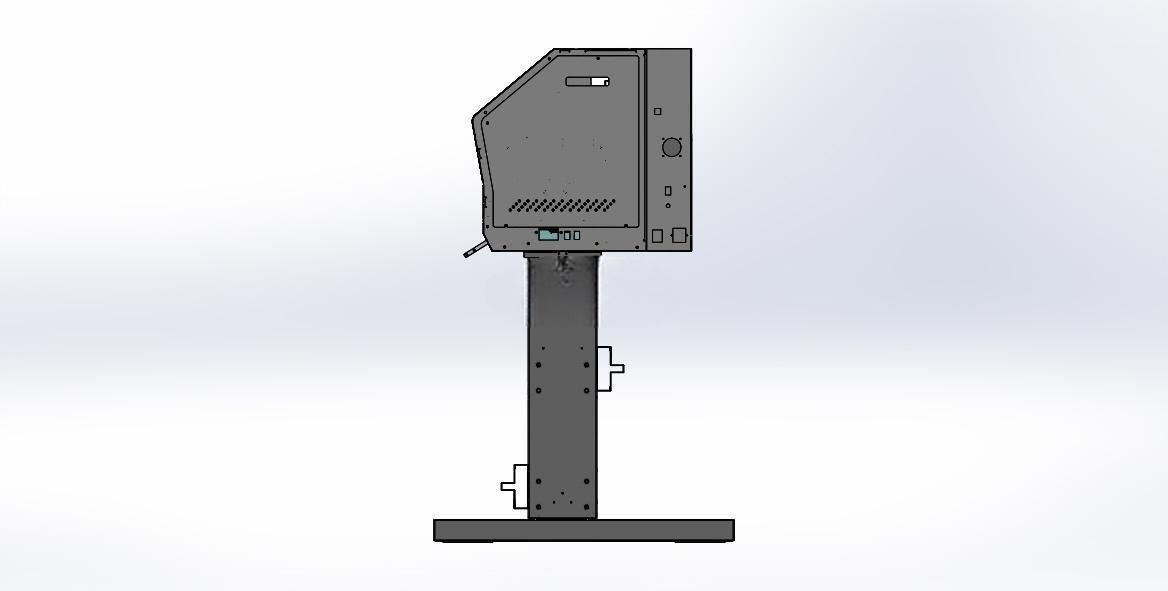

　　从结构设计逻辑来看，整机采用立式立柱支撑主机箱的布局，底部安装底座预留了四个膨胀螺栓固定孔位，安装时需保证底座水平度误差不超过2mm/m，避免长期运行后立柱倾斜导致走纸偏移、喷头对位不准的问题。主机箱集成了喷头小车运动导轨、墨路系统、主控电路板与散热组件，侧面预留的维护舱门可直接拆卸，方便日常更换喷头、清理墨栈、检修电路，无需拆解整机外壳；立柱上设置的多组安装位，可根据现场作业的进料高度需求调整主机箱的垂直安装位置，适配不同厚度的打印介质进料，最厚可支持50mm厚度的板材直喷作业。

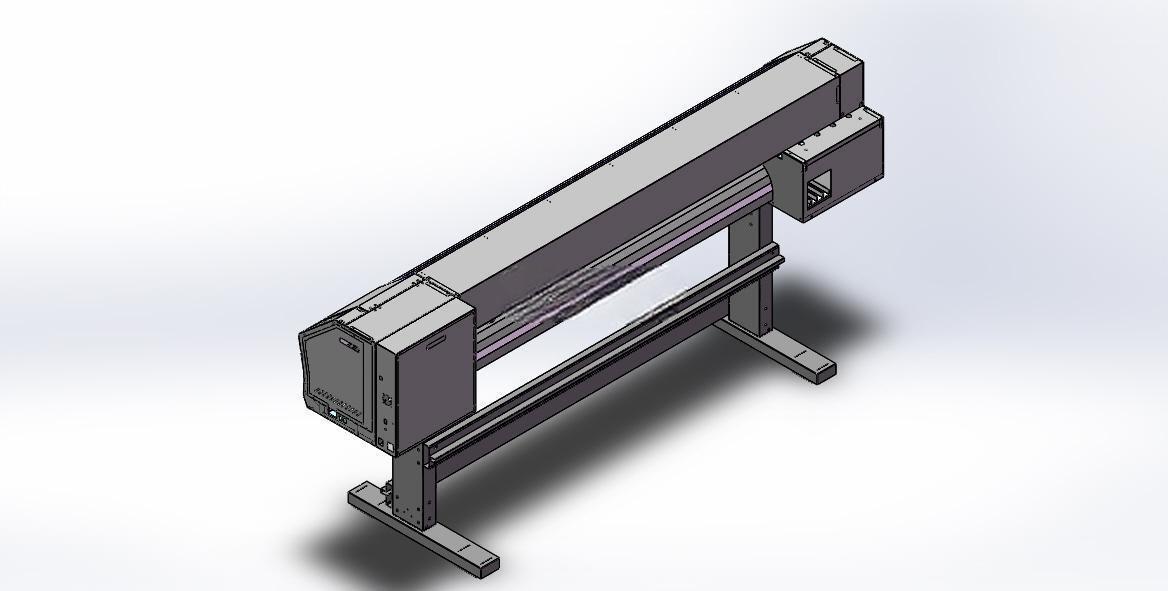

　　走纸机构采用后置放料、前置收料的辊轴传动方案，辊轴表面做滚花防滑处理，配合压纸轮的压力可调结构，可适配不同克重的喷绘介质，从80g背胶纸到300g灯箱布都能保证走纸精度误差控制在0.1mm/米范围内，避免长图打印出现拼接错位、图案拉伸的问题。设备的操作面板设置在主机箱侧下方，操作人员站在设备正面即可完成进料、喷头校准、打印参数调整的全部操作，无需绕机作业；主机箱背部的散热格栅采用倾斜式开孔设计，既可以保证内部电路与墨路组件的通风散热，又能避免灰尘、喷印过程中产生的墨雾直接飘入机箱内部，降低日常维护的频次。

　　建模过程中对所有安装配合面都做了公差预留，立柱与底座的连接采用定位销+螺栓的双重固定结构，保证装配后主机箱的垂直度满足喷头运行的平面度要求，喷头小车的运行导轨安装面做了凸起加强筋设计，避免长期高速往复运行后导轨安装面出现形变，影响喷印精度。整机的外接管线全部从立柱内部的走线槽排布，避免外部走线被介质剐蹭、被人员踩踏导致的管线破损问题，同时也让设备外观更整洁，减少现场作业的安全隐患。
