电笔电路板自动组装生产设备结构设计

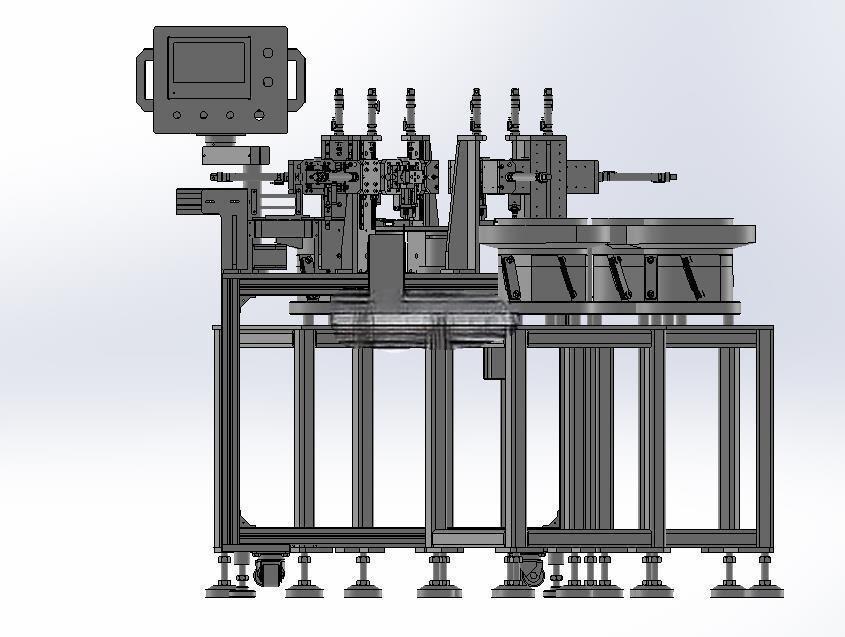

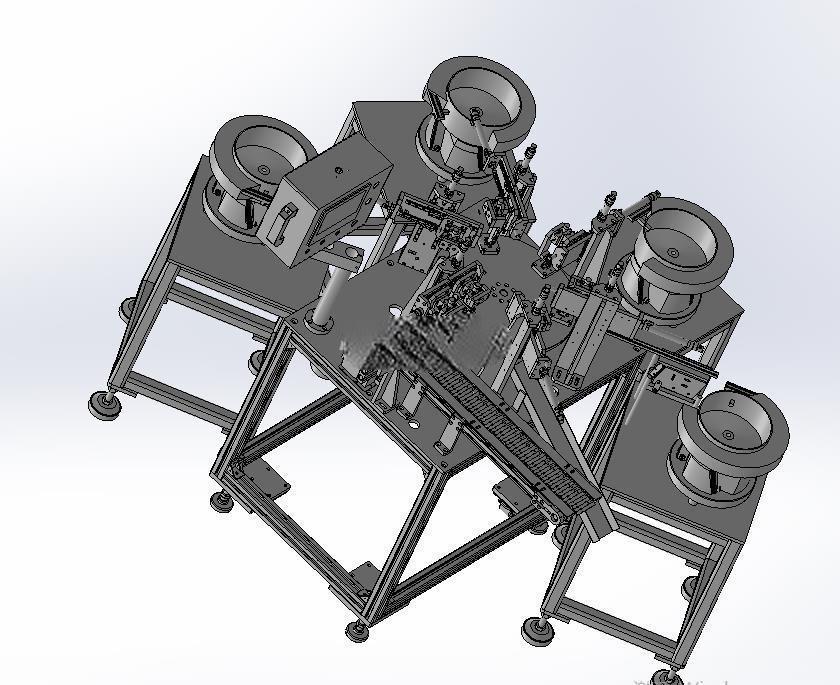

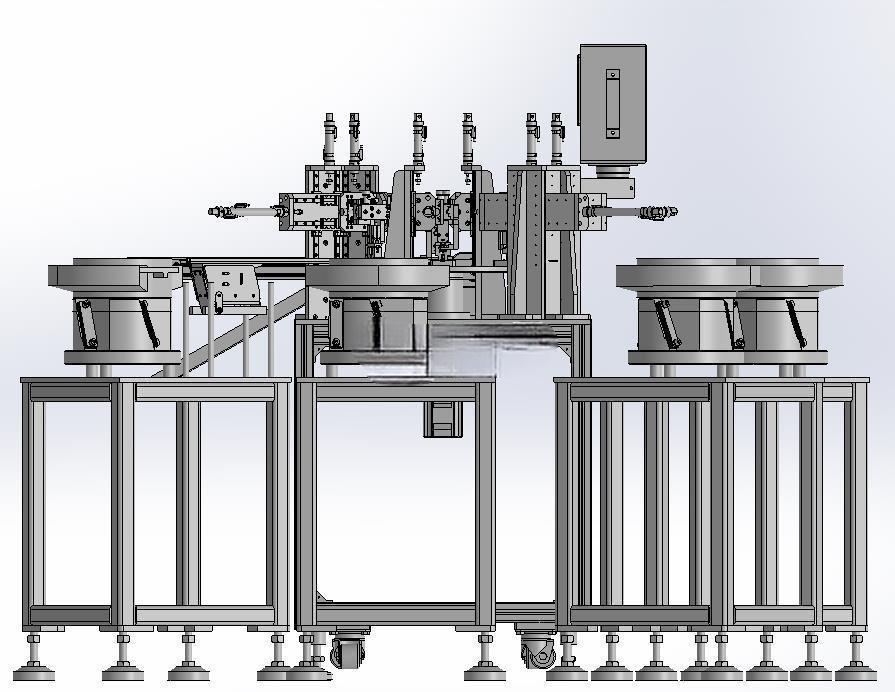

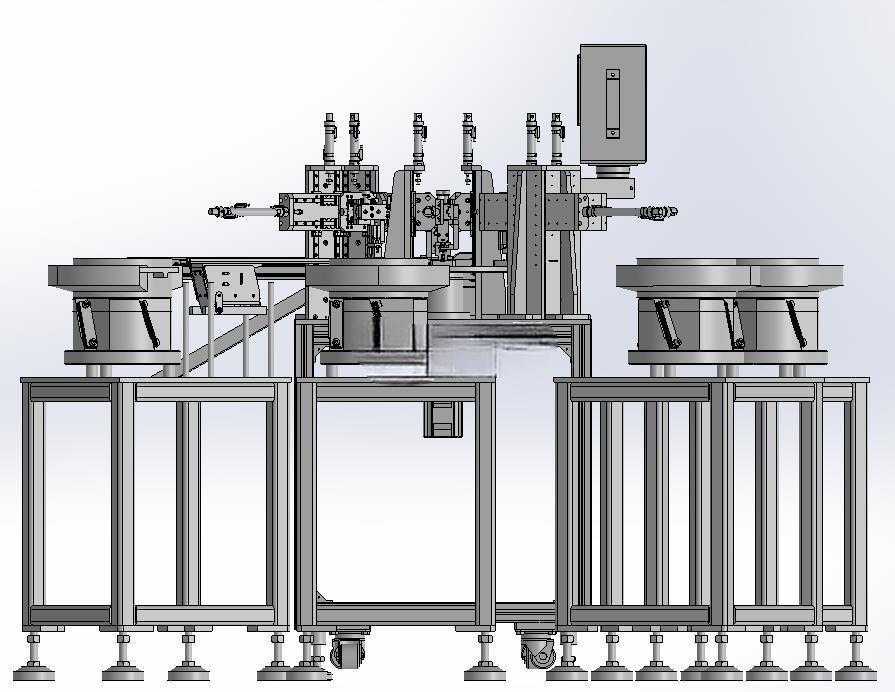

　　在低压验电笔这类小型电工器材的量产环节里，电路板与芯片的装配长期依赖人工逐工位摆放、压合，不仅效率受人员熟练度波动影响，装配精度也很难保持一致，这套自动组装设备就是针对这类小尺寸电子元器件组装场景开发的专用生产装备。设备整体采用铝型材搭建框架主体，底部配置可调脚杯与移动脚轮，既可以在车间内灵活移位调整产线布局，调平后也能保证长时间运行的结构稳定性，框架上方预留的安装空间可以根据产线对接需求调整进出料方向，适配不同车间的流水线排布边界。从功能布局来看，设备设置了tray盘自动上料工位，可批量放置待组装的电笔基座，4组振动盘分别对应不同规格的芯片、电路板及小型结构件，通过直振轨道将物料有序输送至取料位，避免多规格物料混料卡料的问题。

　　4个装配工位沿转盘排布，依次完成基座定位、芯片取放、电路板压合、装配精度检测的工序，每个工位都配置了独立的定位夹具与压装执行件，可根据不同型号电笔的尺寸快速更换夹具，兼容多款同规格电笔产品的组装需求。设计阶段优先考虑了物料输送的容错性，振动盘出口处设置了物料正反检测结构，不符合姿态要求的物料会直接回流至振动盘重新排序，减少异常停机的概率；转盘采用间歇式分度结构，工位切换的重复定位精度控制在0.02mm以内，保证压装工序的对位精度，避免电路板压合偏位导致的产品不良。设备一侧配置的人机交互界面可实时显示各工位运行状态，调整运行参数、切换生产型号时无需改动硬件结构，直接在触控屏上完成参数设置即可。出料端采用自动取料结构，

　　组装完成的成品会被统一输送至接料盒，无需人工在设备运行过程中伸入作业区取件，兼顾生产效率与操作安全性。整套设备的结构排布紧凑，各执行组件的维护空间预留充足，日常更换易损件、清理振动盘残留物料时无需大范围拆解结构，能有效减少设备维护的停机时间，适配中小批量电子配件生产车间的连续作业需求。
