光伏硅片自动收集存放设备结构设计

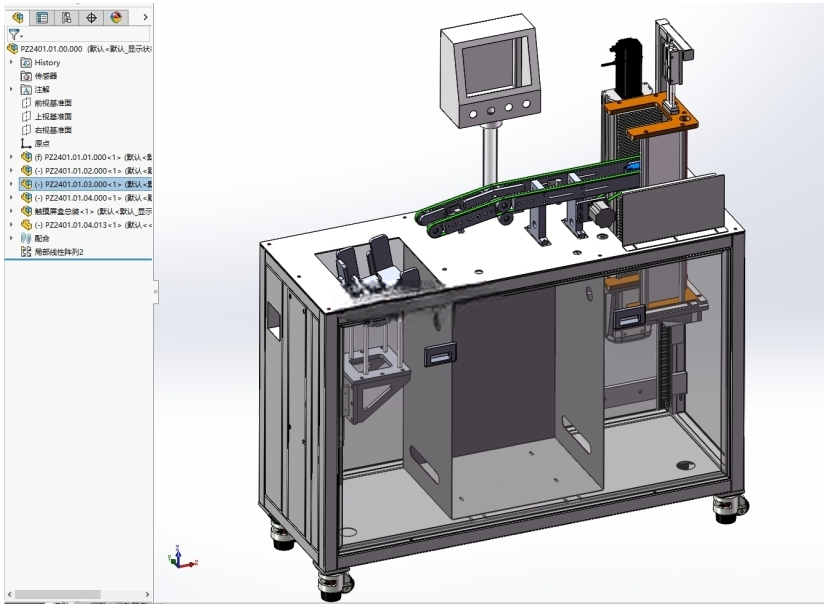

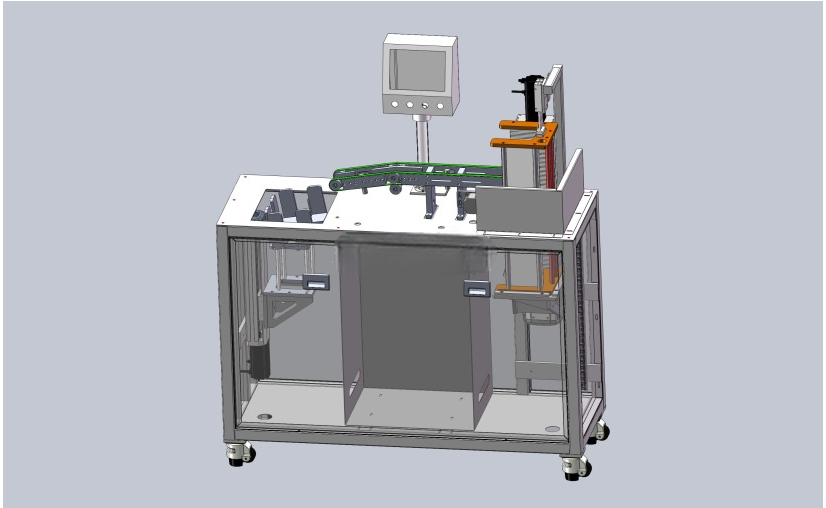

　　光伏组件生产的前段工序中，硅片经过制绒、扩散等工艺段流转后，需要有序收集存放以避免磕碰、隐裂，这款收集设备正是适配该环节的工位需求，可直接对接上游硅片出料输送线，完成硅片的自动接料、整理、叠放存储，替代人工取放的操作，降低硅片破损率，适配156mm、182mm等主流规格的单多晶硅片流转作业，也可根据产线节拍调整接料速度，匹配不同产能的光伏电池片生产线。设备整体采用方钢焊接机架作为承载基体，底部配置万向脚轮与可调支撑脚，既方便产线布局调整时的移位，也可在固定安装时调平设备，保证运行稳定性，机架外围采用透明亚克力门板做防护，既可以观察内部运行状态，也能避免人员误触运动部件，同时隔绝车间粉尘对内部传动部件的污染。

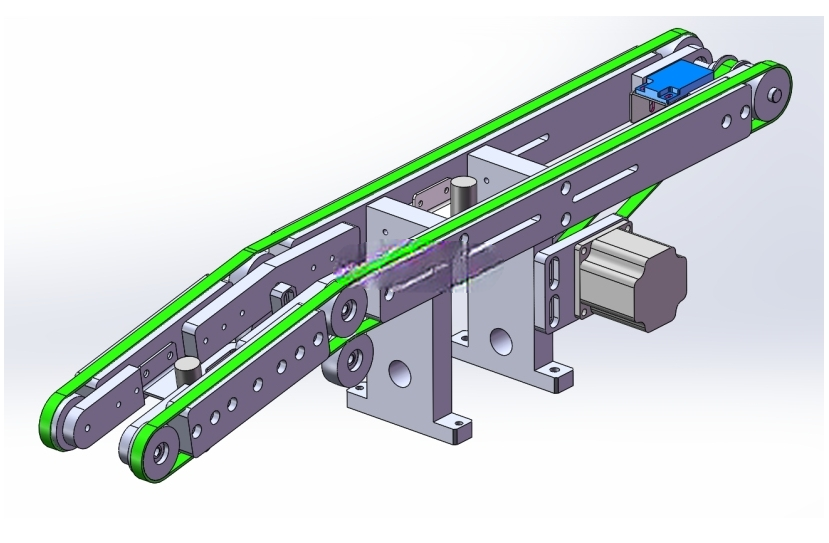

　　设备的接料段采用窄型皮带输送线，皮带表面做防静电处理，避免硅片输送过程中产生静电吸附粉尘或造成静电损伤，输送线末端设置定位挡块与侧推规整机构，硅片输送到位后先由侧推组件将硅片推至基准边对齐，保证每片硅片的位置精度，避免叠放时出现错位。存放架的升降动作采用丝杠传动搭配线性导轨导向，由伺服电机驱动，可根据硅片叠放的厚度精准控制升降步距，每存入一片硅片，存放架就下降一个硅片厚度的距离，保证接料位置始终与输送线出料面齐平，避免硅片下落高度过大造成崩边。设备顶部配置人机交互触控屏，可设置硅片规格、叠放数量、输送速度等参数，同时设置运行状态指示灯与故障报警提示，方便操作人员快速排查卡料、缺料等异常。设计过程中，

　　需要重点控制输送线与升降存放架的同轴度误差，保证硅片转移时的位置精度，同时要核算丝杠的负载与伺服电机的扭矩，保证满料状态下升降动作的平稳性，避免启停时的冲击造成硅片移位，设备的整体安装宽度控制在1.2米以内，深度控制在0.8米，高度控制在1.6米，可直接嵌入现有光伏产线的工位间隙，不需要对原有产线做大规模改造，适配性较强。
