锂电池模组自动化极性检测设备结构

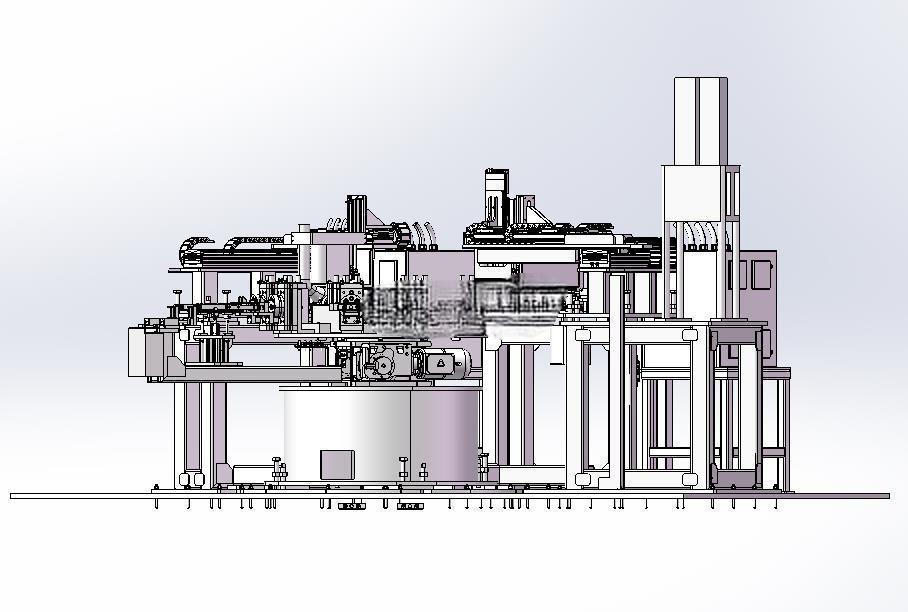

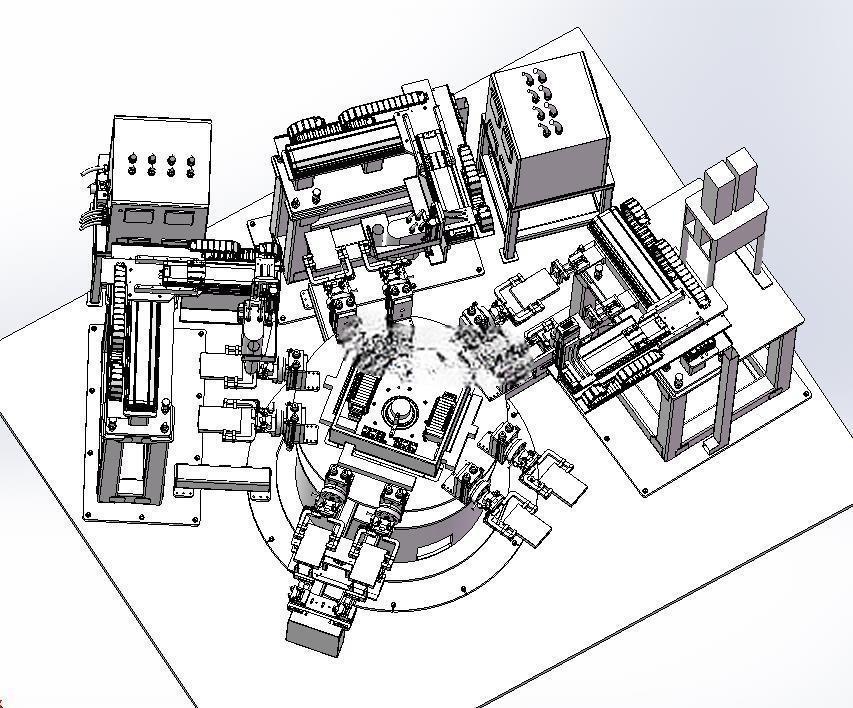

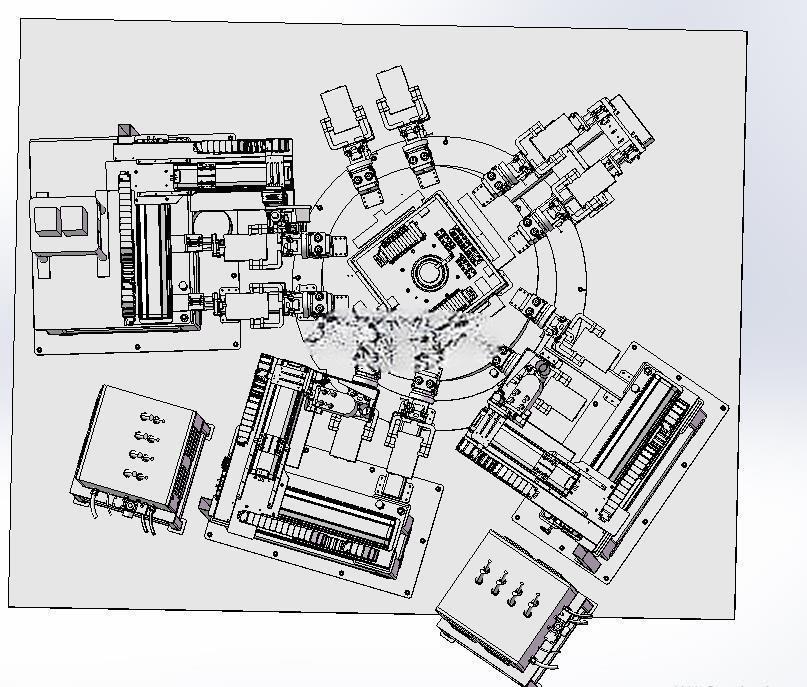

　　该设备主要应用于锂电池模组自动化装配产线的中段工序，衔接电芯入壳与壳体合装工位，解决人工排查电芯正负极放反效率低、漏检率高的痛点，适配方形铝壳电芯、软包电芯等多种主流电芯形态的模组装配检测需求，可直接嵌入现有倍速链装配线，无需对原有产线布局做大幅改动。从结构布局来看，设备采用转盘式多工位并行设计，中心设置凸轮分割器驱动的回转工作台，周边环绕上料定位工位、极性检测工位、不良品剔除工位、合格品流转工位，各工位动作节拍可匹配产线12-18PPM的产出速度，避免检测环节成为产线瓶颈。上料端配套夹爪式移栽机构，可将前道工序摆放完成的待检测电芯模组精准定位到转盘工装位，工装采用快换式仿形定位块，更换不同规格模组时仅需更换定位块即可完成换型，

　　换型时间控制在15分钟以内，适配多规格小批量的模组生产需求。极性检测工位集成多组探针式检测组件，探针采用镀金弹性结构，可同时接触模组内所有电芯的正负极极柱，通过电压差检测逻辑快速识别电芯极性放置状态，单组检测响应时间不超过0.3秒，检测精度可达0.01V，可有效区分极性反接、虚接、电芯无电压等异常状态，检测数据可直接对接产线MES系统，实现检测数据全追溯。不良品剔除工位配套独立的移载机构，将检测出的极性异常模组输送到线边不良品缓存台，避免不良品流入下道合装工序造成后续短路、起火等安全隐患。设备整体框架采用4040工业铝型材搭建，外围设置透明亚克力防护门，既方便观察设备运行状态，也可避免人员误触运动部件造成安全事故，

　　电气控制元件集中布置在设备侧方的独立电控柜内，走线采用线槽分层布置，强弱电分离，减少信号干扰。安装边界方面，设备主体长宽尺寸控制在1800mm×1600mm范围内，地面到设备顶部最高处为1750mm，底部配套可调式脚杯，可适应地面不平整度在±15mm以内的安装环境，设备进气端预留φ8mm快插接口，供电采用AC220V单相电源，无需额外配置工业气源之外的动力源，现场部署门槛较低。设计过程中充分考虑了运维便利性，所有检测探针、夹爪易损件均采用标准件，更换时无需专用工具，日常点检仅需检查探针磨损情况、夹爪紧固状态即可，设备运动部件的润滑点均引出到设备外侧，无需拆解防护结构即可完成定期润滑作业。
