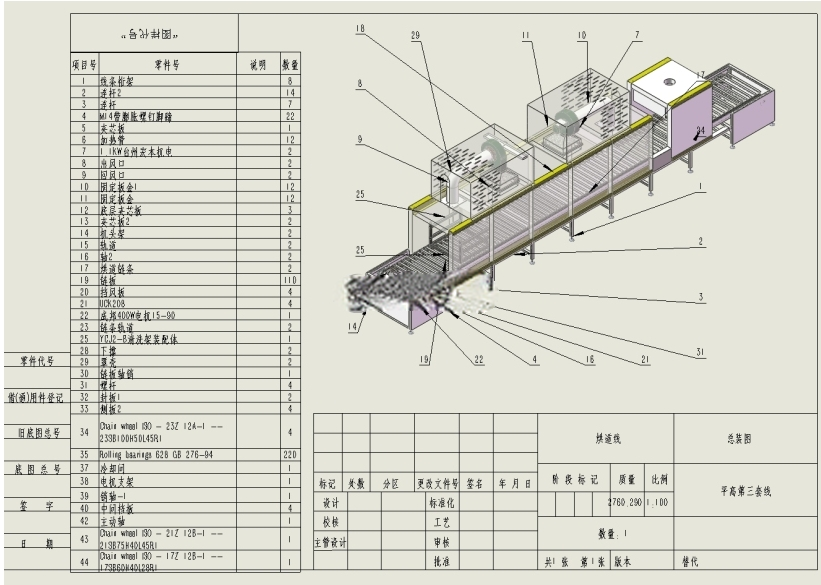

链板式隧道烘烤输送烘干线设备结构

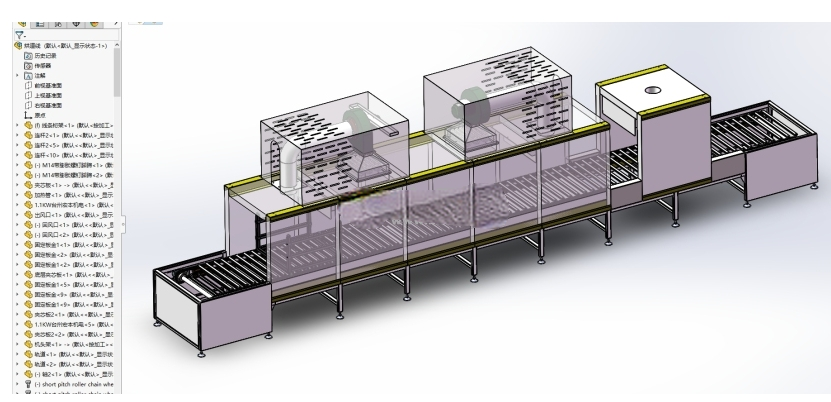

　　这款链板式隧道烘干设备，主要面向需要连续式烘烤烘干工序的生产场景，常见于电子元器件胶层固化、五金件表面涂层烘干、食品物料焙烤、塑胶件应力消除等连续化生产工位，可直接对接上下游生产线的辊筒输送段，无需额外增设转序接驳机构，能适配整线自动化生产的节拍要求。设备整体采用分段式模块化设计思路，主体输送段采用标准链板作为载料载体，链板下方设置多组独立排布的加热管，沿输送方向分为两组加热温区，可根据不同物料的烘干工艺要求，分别调整对应温区的加热功率，实现梯度升温或恒温烘烤的工艺需求，避免单一温区温度骤升导致的物料变形、表层干结内部未透等工艺问题。设备两端设置进出料过渡辊台，进料端辊台可承接上一工序的来料，无需人工逐件摆放，

　　出料端辊台可直接对接后续冷却、检测、包装工位的输送线，减少中间转序的人工搬运环节。加热段上方设置带通风孔的防护观察罩，既可以减少热量无组织散逸提升热效率，也能通过透明观察段实时查看内部物料的烘烤状态，罩体采用快拆式连接结构，日常维护时可快速拆卸，方便对内部加热管、链板结构进行检修清理。设备支撑脚采用可调式脚杯结构，可根据车间地面的平整度调整整体水平度，安装时需预留两侧检修通道，单侧通道宽度不小于600mm，方便运维人员进入设备侧方进行管路、线路的检修作业；设备整体长度可根据产线节拍、烘干时长要求进行适配调整，单节标准加热段长度为2000mm，可通过增减标准段数量匹配不同的工艺时长需求，设备主体宽度根据链板幅宽确定，

　　常规幅宽规格下设备整体外宽不超过1500mm，适配大部分车间的生产线布局空间。设备末端设置独立的排风段，可将烘烤过程中产生的水汽、挥发废气集中排出车间，避免废气在车间内弥散影响生产环境，排风段与加热段之间设置隔热隔断，减少排风段对末端加热温区的温度干扰。链板传动采用侧装式减速电机驱动，传动位置设置过载保护机构，当链板出现卡滞、负载过大时可自动停机，避免传动部件或链板结构受硬性挤压损坏。
