不锈钢链板曲轴输送设备结构设计

　　该设备主要面向食品包装、日化瓶装、五金小件加工等连续生产场景，承担产线间工件的平稳转运、多列汇流单列输送任务，可适配空瓶、实装瓶、小型结构件等多种形态物料的长距离传输需求，解决传统皮带输送易打滑、重载下形变、多列输送汇流卡料的常见工程问题。

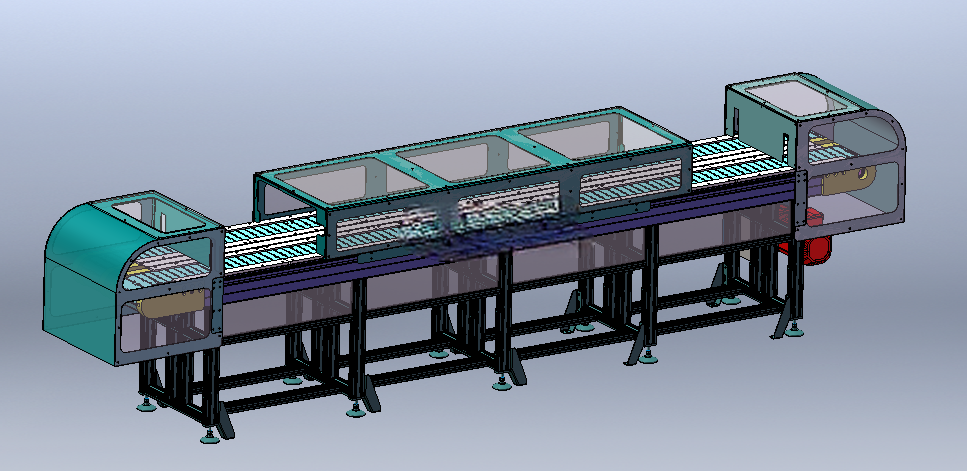

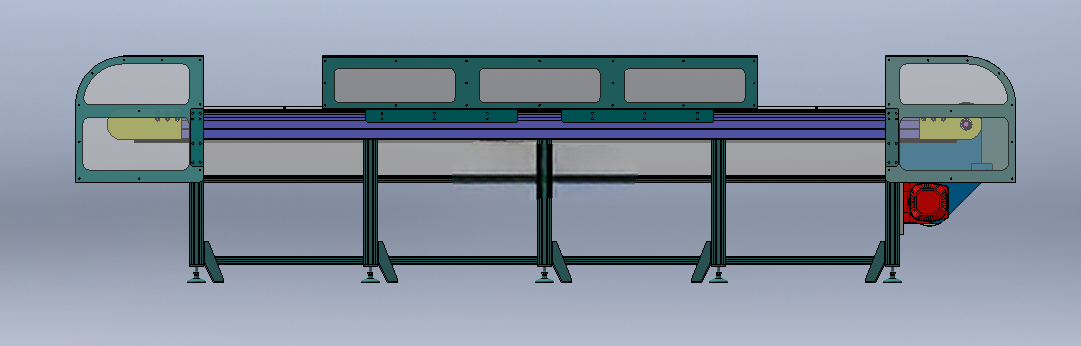

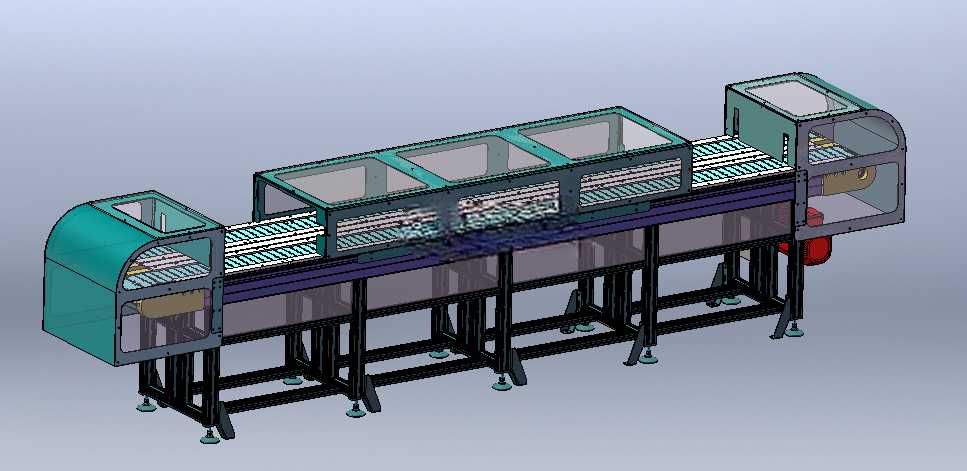

　　从结构设计逻辑来看，整机采用模块化分段搭建思路，主体支撑框架采用标准矩形钢管焊接成型，底部配置可调式脚杯，可适配地面存在±15mm高度差的安装场景，安装时无需额外预埋地脚螺栓，仅需调整脚杯高度即可保证机架整体水平度，机架单侧预留200mm宽的维护通道，方便后期对传动部件、张紧机构进行检修更换。输送承载面采用标准不锈钢链板作为载具，链板间铰接间隙控制在0.5mm以内，避免细小工件卡入铰接缝隙，同时不锈钢材质可适配常规车间清洗、弱酸弱碱擦拭的清洁需求，满足食品、医药类产线的卫生要求。

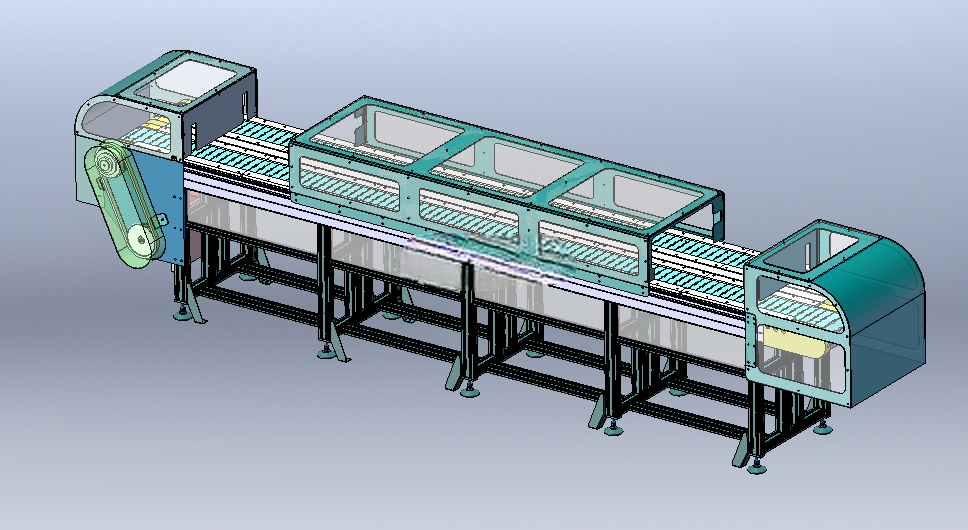

　　传动端采用曲轴式动力输出结构，电机减速机输出端通过曲轴带动链轮做往复回转运动，相比传统直连链轮传动，曲轴结构可抵消链板运行过程中的多边形效应，让链板运行速度波动控制在3%以内，避免瓶装物料在输送过程中因速度突变出现倾倒、磕碰的问题。张紧装置布置在机架尾部，采用螺杆调节式张紧结构，张紧行程预留80mm，可补偿链板长期运行磨损后产生的伸长量，无需频繁拆卸链板即可完成张紧度调整。设备两端的驱动、张紧段外侧配置半封闭钣金护罩，护罩采用快拆式卡扣固定，日常检查链轮、链条润滑状态时无需借助工具即可拆下护罩，护罩上预留透明观察窗，可实时观测内部传动件的运行状态。

　　多列链板并行布置时，可通过调整各列链板的传动速比形成稳定速差，让多列无序输送的物料在设备尾段逐步汇流为单列输出，直接对接后续贴标、灌装、清洗工位的进料端，无需额外配置理料机构。整机横向宽度可根据产线实际需求调整链板列数，单段标准输送长度为6m，多段拼接时可通过中间连接架快速组装，拼接处的链板高度差控制在0.2mm以内，避免物料通过拼接处时出现卡顿。设备侧边预留传感器安装位，可按需加装光电检测、计数传感器，实现物料到位检测、堵料停机等自动化控制功能，适配不同自动化程度的产线改造需求。
