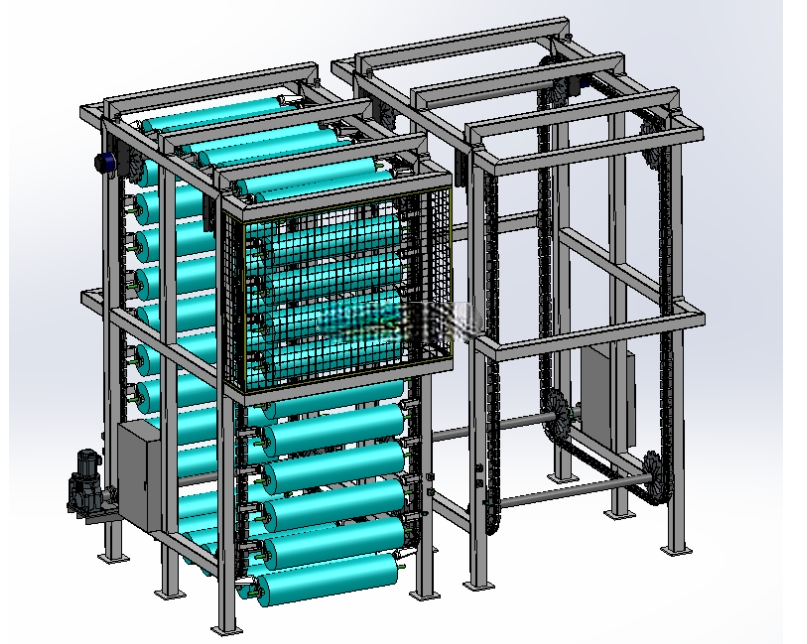

垂直循环式卷料回转存储料库结构

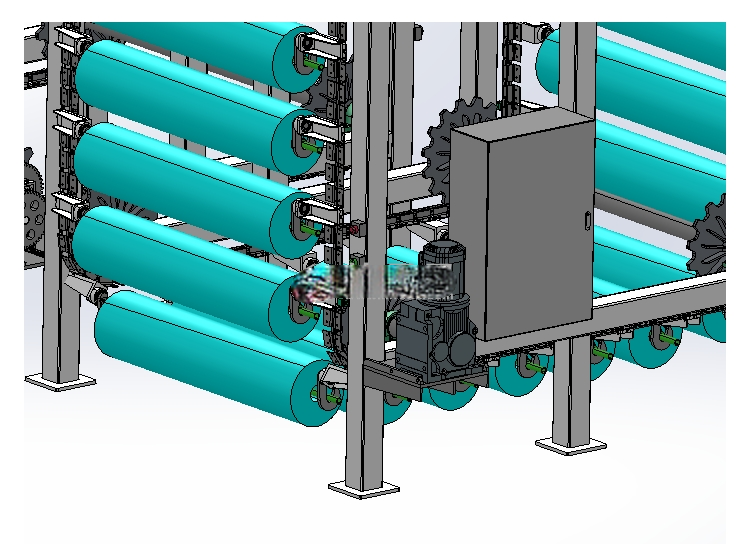

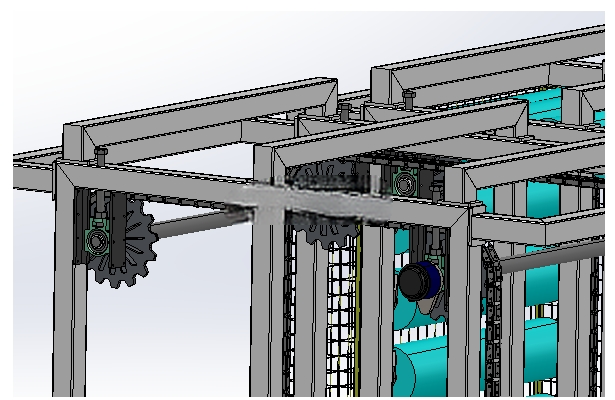

　　这套垂直循环卷料存储结构，核心定位是生产工位旁的近距离物料存取载体，区别于传统大型立体仓的远距离调度逻辑，它的设计初衷就是压缩作业人员取放料的移动距离，把生产所需的卷料、工装备件、数控刀具、小型工装夹具集中在占地极小的垂直空间内，适配生产车间边角区域、产线端头的零散安装空间，不需要预留大面积的仓储通道，整体框架采用模块化型材拼接结构，安装时不需要对车间地面做特殊加固处理，只要保证基础地面平整度在常规工业地坪公差范围内即可固定。传动端采用双侧链条同步牵引结构，每个料斗通过铰接支座与链条连接，循环运转过程中料斗始终保持水平姿态，不会因为链条的回转动作出现料斗倾翻、物料滑落的问题，料斗的承载尺寸做了适配性设计，

　　既可以放置成卷的带状生产物料，也可以通过加装分隔条的方式，分类存放不同规格的刀具、夹具、备用零配件，避免不同物料混放导致的取料差错。设计阶段特意做了路径优化的结构适配，配合控制系统的最短路径调度逻辑，当作业人员触发取料指令后，系统会自动计算料斗的最短移动路径，选择正转或者反转方向让目标料斗快速到达取料口位置，不需要整圈循环运转就能完成取料，大幅缩短单次取料的等待时间，相比传统的多层固定货架，不需要作业人员攀爬、来回走动找料，也不需要配套叉车、登高梯等辅助设备，单人站在固定取料口就能完成所有储位的物料存取。整体结构的安装边界做了紧凑化处理，宽度方向适配常规车间柱距的剩余空间，高度方向可以根据车间的净空高度灵活调整储位数量，

　　不需要改动核心传动结构，只需要增减链条长度、框架立柱段和对应料斗数量就能适配不同的存储容量需求，取料口的高度匹配成年作业人员的站立操作舒适区间，不需要弯腰或者抬手过高就能完成取放料动作，降低长期重复取料的作业疲劳。框架的立柱和横梁连接位置采用定位销加螺栓的双重固定结构，保证链条长期循环运转过程中框架不会出现形变偏移，双侧传动端的张紧结构做了外置式设计，日常维护时不需要拆解外部护板就能调整链条张紧度，降低后期运维的拆解工作量，料斗采用轻量化的高强度板材弯折成型，在保证单斗承载能力的前提下降低整体运动负载，减少传动系统的动力冗余，整套结构没有复杂的特殊定制零部件，大部分构件都是工业领域常用的标准型材、标准传动件，加工和装配难度低，适合中小机加工企业、电子组装车间的产线旁物料存储使用，能够有效解决生产区域零散物料乱堆乱放、找料时间长、物料存储占用生产面积大的实际问题。
