开关全自动组装生产线整体结构设计

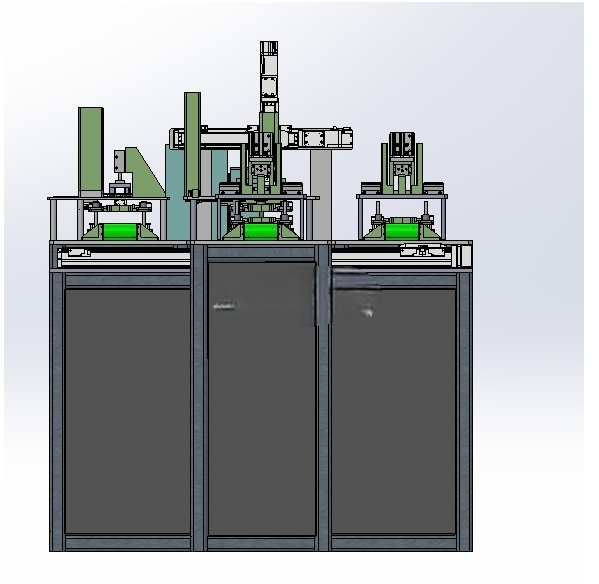

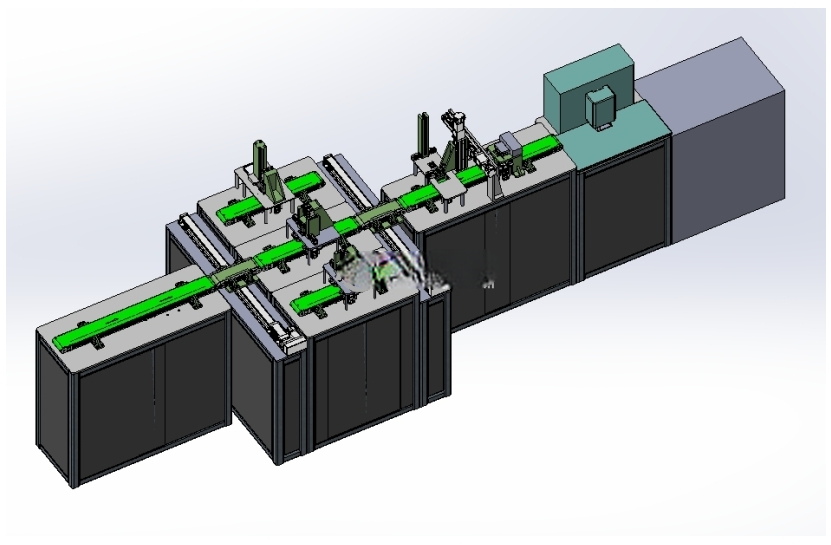

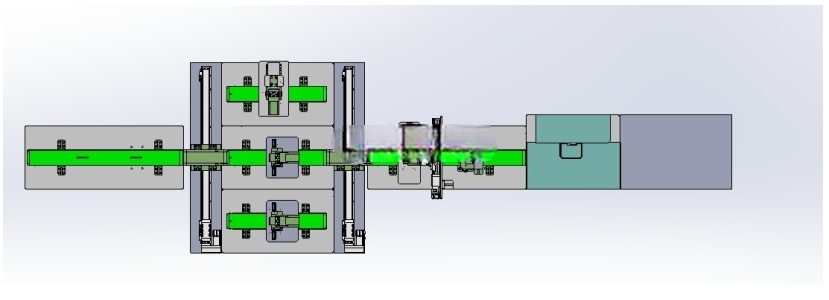

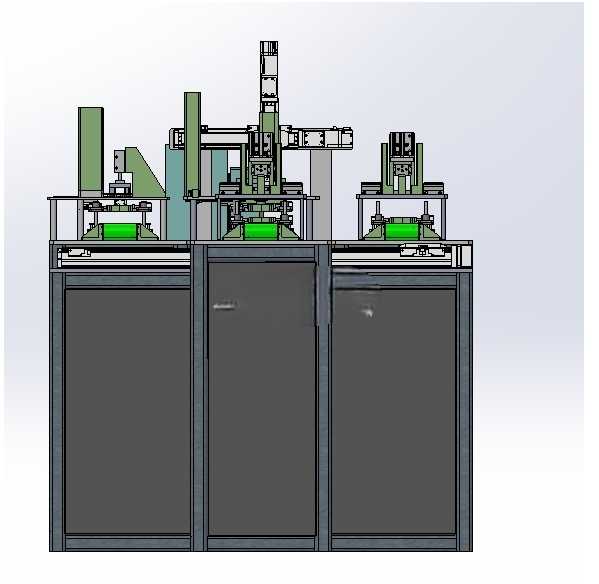

　　这套开关组装线主要面向低压电器制造车间的开关成品量产场景，适配墙壁开关、小型断路器开关等多规格同系列产品的全流程自动装配需求，替代传统人工逐工位组装的作业模式，可直接对接车间上游注塑件、冲压件来料仓储区，完成从散件到成品检测下线的全工序流转。设备整体采用分段式铝型材机架搭建，主线体采用倍速链输送结构，沿输送方向依次排布进料移栽、端子裁切上料、组件装配、压合、性能测试几个核心工位，各工位间通过线体旁的分料移栽机构实现工件的精准分流，避免不同工序间的作业节拍冲突。设计阶段优先考虑了工位的模块化拆分，每个功能工位都预留了独立的安装调节位，可根据不同型号开关的装配工艺需求，增减对应作业模组，无需对主线体结构做大规模改动，

　　机架底部预留了100mm的调平地脚安装空间，整体安装边界宽度控制在3.2米以内，长度可根据实际车间场地做1米为单位的模组拼接，适配不同产能规模的生产线布局需求。线体的进料端对接主线来料轨道，可自动识别来料方向，将壳体工件精准定位到载具上，沿输送线流转过程中，侧边的分料轨道会将对应待装零部件输送至装配工位，端子裁切工位采用一体式切刀与上料夹爪联动结构，可同步完成端子料带的定长裁切与端子压装到壳体指定位置的动作，省去了单独的端子周转环节。装配完成的工件随载具进入压合区域，采用伺服驱动的压头保证压合行程精度在0.1mm以内，避免压合不到位或者过压损坏工件的问题，压合完成后直接流转到测试工位，完成开关通断性能、接触电阻的在线检测，

　　检测合格的工件自动流转到下线工位，不合格品会被移栽机构自动分拣到不良品收集区。整套设备的电气控制元件全部集成在机架下方的柜体内部，走线沿铝型材内部线槽布置，避免外露线路被工件剐蹭，各工位的操作侧都预留了安全光栅安装位，可在人员误入作业区域时自动暂停对应工位动作，不影响其他工位的正常运行，兼顾生产效率与作业安全。
