空调铜管扩管套管自动化生产设备

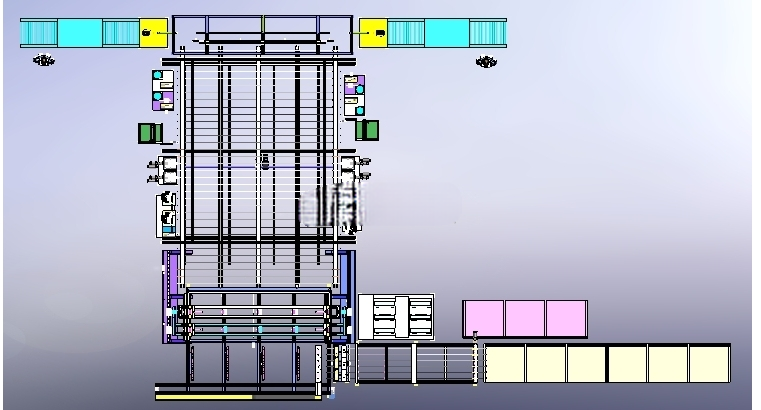

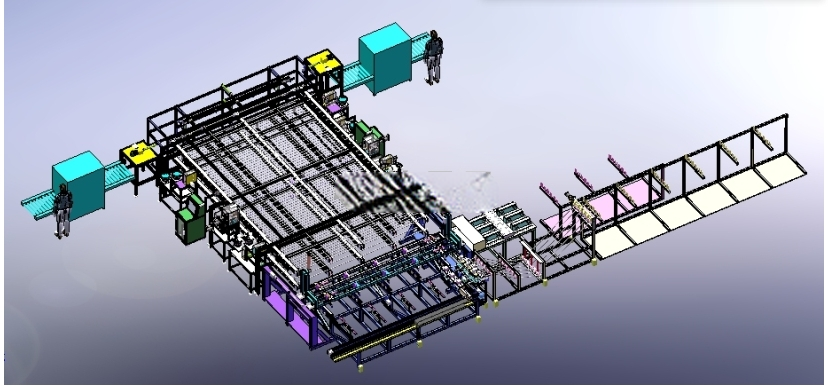

　　这套设备针对家用及商用空调两器生产环节的铜管预处理工序开发，适配空调换热器组装前的铜管端部扩口、套管预装全流程作业，可直接对接上游铜管定尺裁切下料工位与下游换热器穿管、焊接流水线，解决传统人工处理铜管工序一致性差、效率低、人力成本高的痛点，适配直径6mm到19mm的常规空调紫铜管加工，兼容直管、带轻微弯度的配管作业需求。设备整体采用长条形直线布局搭配侧边上下料工位的排布方式，主体机架采用工业铝型材搭配碳钢封板搭建，底部预留可调脚杯安装位，可适配车间地面不平整工况调平，整体安装边界长度约12米、宽度约3.5米、高度约2.2米，进料端与出料端分别预留1.2米、1.5米的操作维护空间，无需额外开挖地基，可直接在硬化车间地面部署。

　　功能模块上，设备集成多工位协同作业逻辑，首先是自动放配管工位，采用皮带输送搭配分料挡块结构，可将堆叠来料的铜管逐根分离输送至定位工装，避免铜管表面划伤；随后的放顶泡沫工位采用真空吸头配合泡沫料仓，可将缓冲泡沫块精准套入铜管指定位置，适配不同厚度泡沫的快速换型；上胶套螺帽工位针对前工序散乱放置的胶套、螺帽，采用振动盘定向排序搭配多轴取料模组，替代人工完成螺帽的预拧与胶套的套装，螺帽拧紧扭矩可根据管径参数调整，避免过拧损伤铜管螺纹或拧不到位的问题；末端自动上风扇工位可完成散热风扇组件的预装定位，为后续总装工序减少装配步骤。设计过程中充分考虑了铜管易变形的材质特性，所有与铜管接触的工装部位均采用POM软质材料包覆，

　　输送线速度可根据生产节拍在0.5m/min到3m/min区间无级调节，各工位设置独立的异常检测传感器，出现卡料、缺料情况时对应工位自动停机并触发提示，不会影响其他工位的正常作业，设备两侧预留开放式维护门，易损件更换、工装调整均可在10分钟内完成，适配空调生产旺季多批次、快换型的生产需求。
