立式离心处理设备整机结构设计

　　该立式离心处理设备面向中小批量工业工件的离心脱水、脱油、甩干与固液分离场景，常见于机加工车间切屑脱油、五金零件清洗后干燥、电镀件表面残液甩除、食品医药行业物料固液分离等工况，设备采用立式柜体集成布局，将离心执行腔、驱动传动单元、气动防护机构、电气控制组件全部整合在一体式钢制机架内，无需额外搭建安装基座，车间现场就位后调平地脚即可接入气源与电源投入使用。

　　从安装边界来看，设备整机外形尺寸标注清晰，底面占地长度0.9m、宽度0.6m，整机总高度1.82m，底部配置四个可调减震地脚，安装时仅需在设备周边预留不小于0.5m的操作与维护空间：正面预留防护门开合行程空间，侧面预留电气柜检修开门空间，顶部无需额外吊装预留高度，整体占地紧凑，适配标准车间通道旁的工位摆放，也可嵌入自动化生产线的上下料工位段，对接前后段的输送或机械手上下料机构。

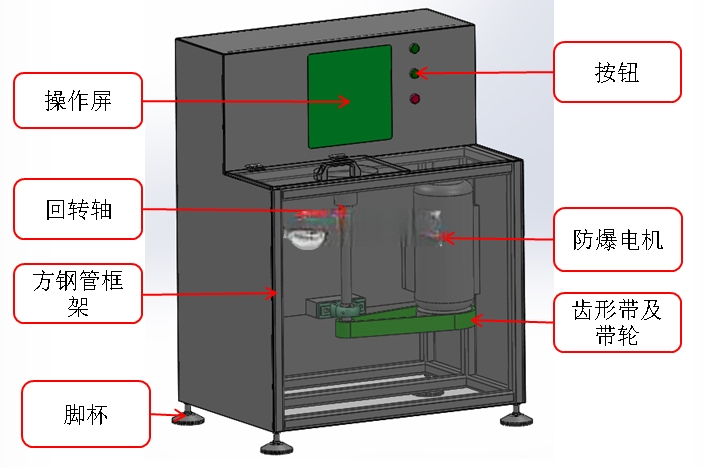

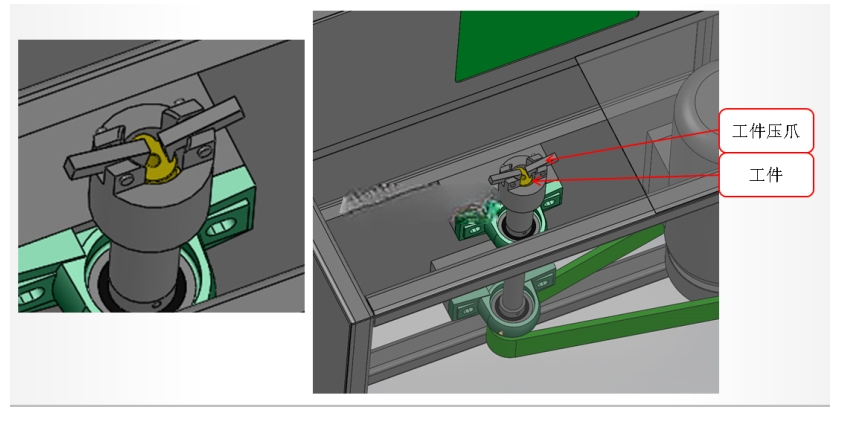

　　结构设计层面，机架主体采用工业级方管焊接成型，焊接后做整体去应力退火处理，避免长期高速离心运转产生的振动导致机架变形，机架外表面采用薄钢板全封闭封装，既可以隔绝离心腔运转时的噪音外传，也能防止车间内的切削液、油污、粉尘进入传动与电气区域，提升设备在恶劣工业环境下的运行可靠性。离心工作腔设置在柜体中部区域，传动机构的装配精度经过校核，旋转主轴的同轴度、动平衡等级满足高速离心工况要求，运转过程中振动量控制在允许范围内；防护舱门采用气动驱动方式完成开启与关闭动作，气缸行程与舱门导轨匹配，关门后舱门与柜体的密封面贴合，配合安全联锁逻辑，设备仅在舱门完全闭合锁紧的状态下才能启动离心运转，开门状态下主轴强制锁止，避免高速旋转的工件或篮具甩出引发安全事故。

　　控制与人机交互部分，设备上部操作面板配置彩色人机界面，面板上同时设置运行状态指示灯，分别对应电源接通、设备运行、故障报警三种状态，操作人员既可以通过物理按钮完成启停、急停操作，也可以在触控屏上手动设置运行参数：离心主轴的运转转速可根据不同工件的材质、重量、分离工艺要求灵活调整，针对易碎薄壁工件可设置较低转速，针对切屑脱油、重型工件甩干可设置较高转速；离心运转的总时长可自由设定，同时主轴启动阶段的加速时间、停机阶段的减速时间也支持自定义配置，软启动软停机的控制逻辑可以避免转速骤升骤降带来的冲击，既防止工件在篮具内因惯性移位磕碰，也降低传动系统受到的冲击载荷，延长主轴、轴承与驱动组件的使用寿命。人机界面可实时显示当前主轴实际转速、已运行时长、剩余离心时间、故障代码等参数，方便操作人员快速掌握设备运行状态。电气控制系统采用可编程逻辑控制器作为核心控制单元，所有气动元件、驱动模块、传感器、交互组件的逻辑联锁均通过PLC程序实现，运行稳定性强，参数调整方便，后续工艺迭代时仅需修改控制程序即可适配新的生产需求，无需大幅改动硬件结构。

　　设计过程中同步兼顾了工业设计实用性，柜体线条规整，操作面板高度适配站立操作人员的视线与操作高度，下部腔体的维护开口位置贴合日常检修的操作习惯，内部传动组件、离心篮具的拆装路径无结构干涉，日常清理离心腔残留废液、更换密封件、维护传动部件的操作空间充足，整体结构在满足安全防护与工艺性能的前提下，尽可能压缩了非必要的冗余体积，兼顾了设备的刚性、运维便利性与车间空间利用率。
