玩具汽车轮子自动组装设备结构设计

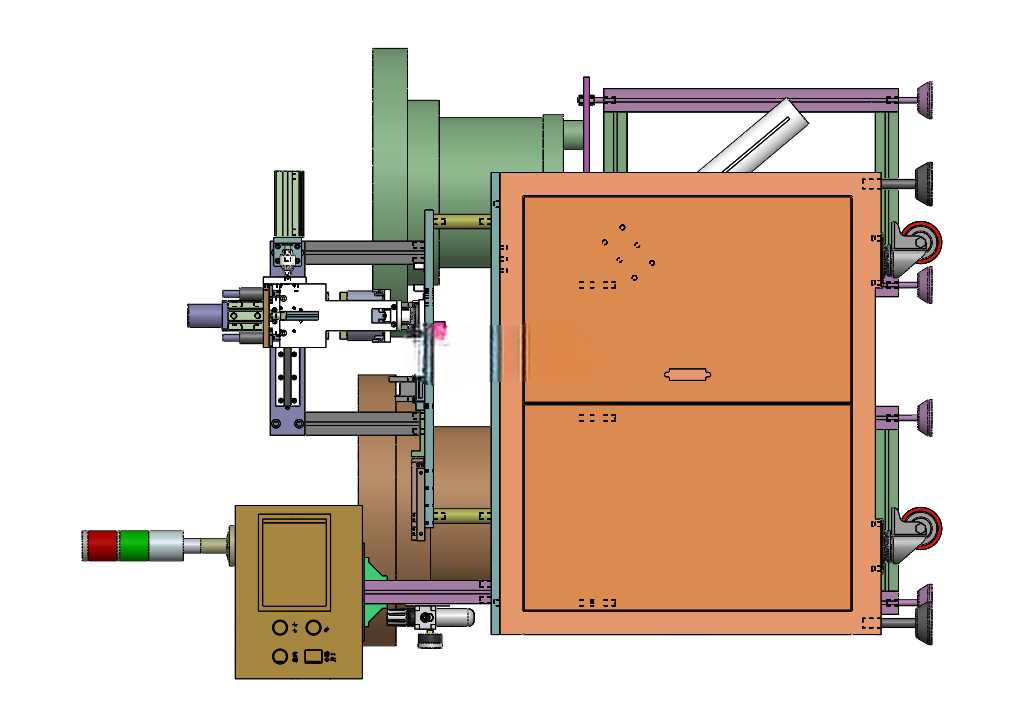

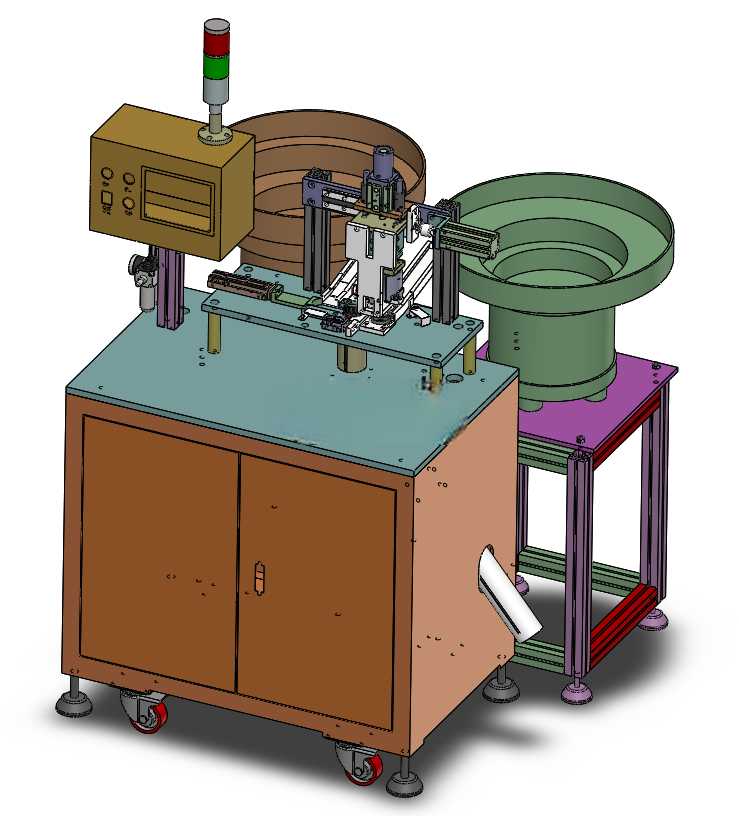

　　这款设备针对玩具汽车生产环节的轮组装配工序开发，适配小型塑胶玩具车轮与轮轴的过盈压装作业，主要应用在玩具制造企业的成品组装工段，替代传统人工逐件按压装配的作业模式，解决人工装配时压装力度不均导致的轮组卡滞、压装不到位、轴件刮花塑胶轮面的常见问题。设备整体采用卧式布局，左侧设置多工位压装执行端，集成了轮轴上料定位、轮体夹持对位、压装行程限位的复合结构，压装端配置了三色状态指示柱，可直观反馈当前工位的运行、待机、故障状态，方便一线操作人员快速排查工位异常。中部为工件流转的承载台，台面预留了工装夹具的安装孔位，可根据不同规格的玩具车轮尺寸更换适配的定位治具，承载台侧面设置的圆柱型结构为废料导出通道，可将压装过程中产生的塑胶碎屑、

　　不合格品直接导出至设备下方的收集盒，避免碎屑堆积影响工位定位精度。右侧框架结构为轮体的储料与分料单元，采用竖直料仓堆叠存放待装配的塑胶车轮，通过分料机构逐件将车轮输送至装配工位，料仓的宽度可通过侧边的调节螺杆调整，适配不同直径规格的玩具车轮，无需整体更换料仓结构。设计过程中优先考虑了设备的安装边界，整体占地长度控制在1.8米以内，宽度控制在0.9米，可直接对接现有玩具生产线的皮带输送线，不需要对原有车间布局做大规模改造，设备底部预留了脚轮安装位与调平支撑脚，方便转线移动与工位固定。压装机构的行程设置了双重限位，硬限位保证压装的最终位置精度，软限位通过行程开关反馈压装位置信号，避免过压导致的轮体破裂或者轴件变形，夹持机构采用柔性夹头，

　　接触轮体的部位包覆软质胶层，避免夹伤玩具车轮的外观面，满足玩具产品对外观质量的严苛要求。设备的各执行单元采用模块化设计，压装模块、分料模块、夹持模块均可独立拆卸，后期维护更换易损件时不需要拆解整体设备，可大幅缩短设备停机维护的时间，适配玩具行业多品种、小批量的柔性生产需求，换型时仅需更换对应规格的定位治具、调整料仓宽度与压装行程参数即可完成不同型号玩具车轮的装配切换。
