镍氢电池智能检测生产线

　　该套镍氢电池智能检测生产线面向电池制造后段的在线检测与分选场景，主要承担电芯在装配、注液、化成之后的性能判定与流转衔接任务。产线整体呈长条形直线布局，前段设置封闭检测舱体，中段布置多工位检测与执行机构，后段通过长距离输送轨道将合格品与不合格品分流，适合嵌入镍氢电池批量生产车间，作为化成工序与包装入库工序之间的关键检测单元。

　　从实际用途看，设备围绕电池电压、内阻、容量、温度等关键参数展开在线采集与判定。封闭舱体段用于隔离外部光线、粉尘及人员误触，内部集成定位夹具、探针模组和检测仪表，电池进入舱体后由顶升定位机构压紧，探针接触极柱完成信号采集。中段工位排布了多组机械执行元件，包含夹取、搬运、压装和标记机构，可根据检测结果对电池进行分类处置：性能合格的电池沿主线继续输送，参数异常的电池被推入旁路或剔除位，避免不良品流入后续包装环节。

　　结构设计上，产线采用铝型材机架与钣金护罩结合的方式。铝型材框架承担导轨、气缸、传感器和拖链的安装基准，便于在调试阶段调整工位间距；钣金护罩集中在检测舱和电气控制区域，既起到安全防护作用，也为内部线缆和气路提供规整走线空间。输送部分以同步带或倍速链形式实现电池载具的连续流转，长轨道末端预留足够的取放和缓存距离，防止节拍提升时出现堆料。各工位之间通过光电传感器确认载具位置，PLC依据到位信号控制气缸升降、夹爪开合和探针下压，动作逻辑清晰，互锁关系明确。

　　设计思路重点在于检测稳定性与产线节拍的平衡。探针模组采用浮动导向结构，补偿电池极柱高度和载具定位误差，降低接触不良导致的误判风险；检测仪表与执行机构分层布置，强电、弱电和气管分槽走线，减少信号干扰。搬运机构选用轻量化夹爪与直线导向单元，缩短单工位动作时间；关键易损件如探针、夹爪垫、同步带均设置便于拆卸的安装位，方便维护更换。舱体内部还考虑了排风与检测环境一致性，避免温度积聚影响内阻和电压测量结果。

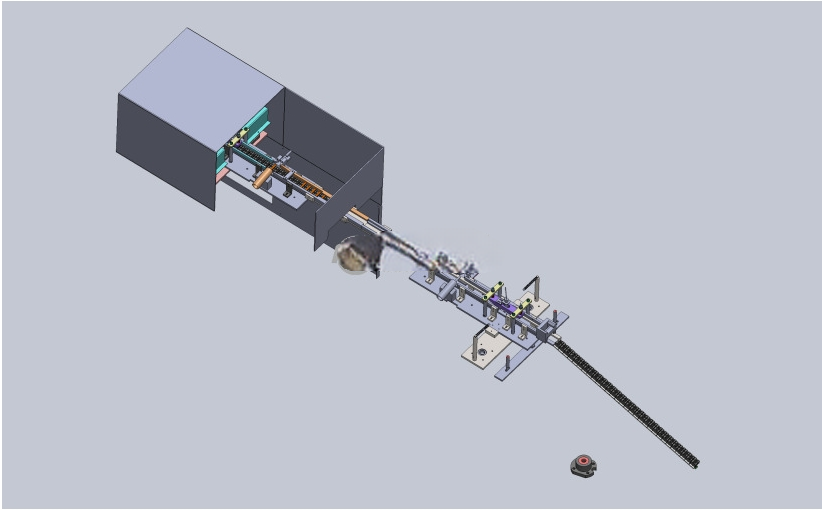

　　外形与安装边界方面，生产线沿长度方向展开，占地呈狭长矩形，前段检测舱宽度和高度明显大于输送段，现场布置时需在舱体两侧预留操作维护空间，尤其探针更换、仪表校准和气缸检修位置不能被其他设备遮挡。长输送轨道末端应留出人工补料、异常品取出或对接后续分选设备的空间。设备底部设置可调脚杯，用于补偿地面不平并校正输送线水平；气源、电源和通信接口建议集中在机架端部，便于车间公辅管线快速接入。整体建模完整表达了机架、护罩、输送轨道、检测探针、夹爪、气缸、传感器及电气元件的相对位置，可用于结构评审、工位布局校核、气电方案规划以及自动化产线方案展示，对电池检测设备的方案设计和改型具有直接参考价值。
