工业级水环式真空泵成套机组三维设计

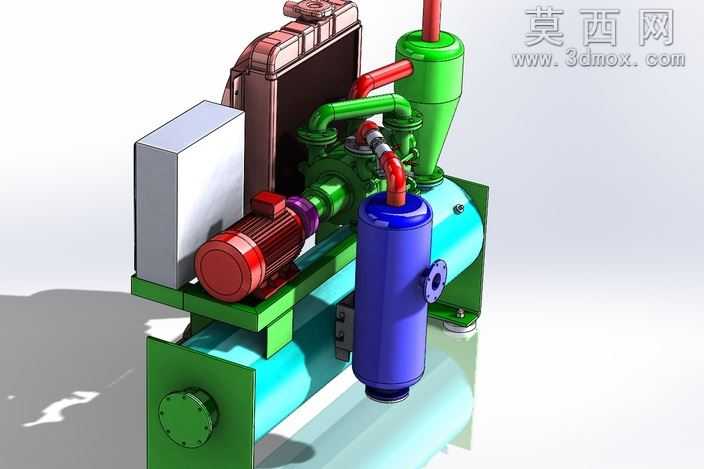

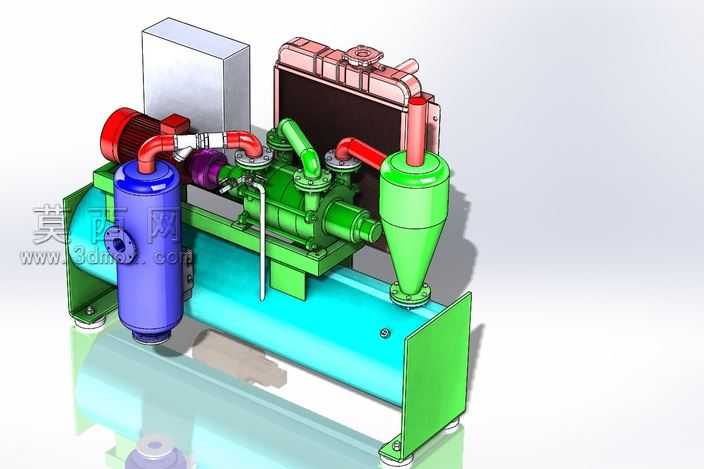

本模型为工业水环式真空泵成套机组的完整三维设计成果，建模过程严格遵循机械设计规范，先从核心泵体的工作腔结构入手，精准绘制叶轮的叶片曲面、泵壳的渐扩流道、端盖的密封槽位，确保核心做功部件的尺寸比例完全匹配实际工业产品的装配逻辑。在附属部件建模阶段，依次完成驱动电机、气水分离器、列管式换热器、进出口管路、储液罐、机架支撑等组件的独立建模，每个部件都还原了真实的结构细节：驱动电机还原了接线盒、散热筋、输出轴联轴器的结构特征；气水分离器采用锥段加直筒的结构设计，还原了进料口、排气口、排液口的位置布局；列管式换热器还原了散热翅片、上下水室、管路接口的细节；储液罐还原了液位计接口、排污口、补强板的结构；机架采用折弯钢板焊接结构，还原了安装地脚、支撑筋板、固定孔位的细节。材质渲染阶段根据不同部件的实际工业用材赋予对应材质：泵体、分离器、机架等碳钢部件赋予金属漆面材质，区分不同部件的漆面色彩以清晰区分组件；管路根据介质流向区分红蓝配色，分别对应气体管路和冷却水管路；储液罐赋予半透明浅蓝色材质模拟内部储液状态；换热器散热片赋予哑光金属材质，密封件赋予橡胶材质，电机外壳赋予铸铁哑光材质，整体渲染效果层次分明，可清晰分辨每个组件的功能与位置。装配阶段严格按照实际设备的装配顺序完成约束，通过同轴、重合、距离等配合关系确保所有部件无干涉，管路走向完全符合流体输送的逻辑，联轴器的对中精度、密封件的压缩量都在装配中做了对应模拟，完整还原了真空泵机组从动力输入、真空做功、气液分离、冷却循环到安装固定的全流程结构，可用于设备结构教学、装配工艺演示、方案展示等场景，模型结构完整无缺失，各部件可单独拆分编辑，能够清晰展现真空泵成套设备的组成逻辑与工作原理。
