高速风冷数控加工电主轴结构设计

　　在精密加工车间里，真正决定一台高速加工中心能不能把薄壁件、小型模具电极、3C结构件铣出镜面效果的，往往不是床身有多重，而是主轴在高转速区间能不能稳住跳动、压住温升、扛住频繁启停带来的热冲击。这套X30系列HSK-E40接口主轴的三维结构，把高速加工里最容易被忽视的几个细节都摆到了台面上：4.0kW的额定功率配2极电机方案，在400V供电下把最高转速推到35000r/min，而最大扭矩维持在1.6Nm，这组参数本身就说明它不是为重型切削准备的，而是瞄准小刀具、高进给、浅切深的精加工场景——比如手机中框倒角、石墨电极清角、小型铝合金腔体侧壁精修，以及牙科义齿、小型铜公的高速铣削。

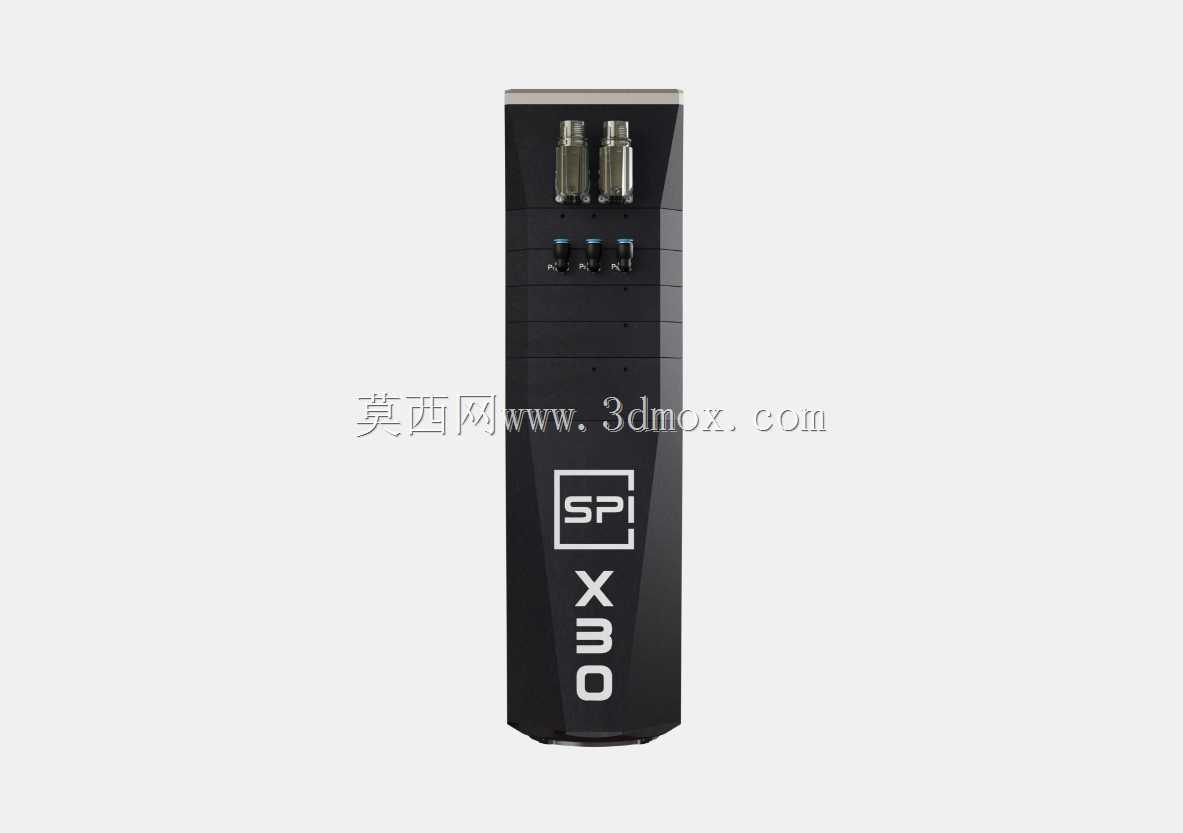

　　从结构布局上看，整机采用立式细长筒形外壳，电机、主轴轴承组、拉刀机构、冷却风道全部集成在同一根壳体内，这种集成式设计思路在选型阶段就要先想清楚安装边界。外壳截面接近方形带切角，整机重量控制在13.3kg左右，属于典型的紧凑型主轴单元，这意味着它既可以装在小型龙门、雕铣机的Z轴滑枕上，也能作为多主轴并排方案里的单头使用——在3C玻璃盖板、手表表壳的多工位加工线上，往往一根横梁上要挂4到6根同型号主轴同时作业，13kg级的重量对Z轴伺服和直线导轨的负载压力非常友好，动起来加速度能拉得更高。

　　接口部分选HSK-E40是这套方案里很关键的一个决策。E型HSK取消了A型端面的驱动键槽，靠锥面和端面双面过定位贴合来传递扭矩，在3万转以上离心力会把刀柄锥面往外撑的工况下，HSK的空心短锥结构反而越转越紧，这也是为什么高速精雕领域几乎清一色用HSK-E而不是BT。E40对应的刀柄直径比较小，适合夹持Ø1到Ø10的小径铣刀、球刀，配合1.6Nm的扭矩输出，切削线速度可以拉到传统BT30主轴根本不敢想的区间。建模时要特别注意主轴端面到拉爪的内部行程，以及刀柄装入后锥面与主轴锥孔的过盈配合段长度，这些尺寸直接决定换刀机械手的抓刀位置和打刀量。

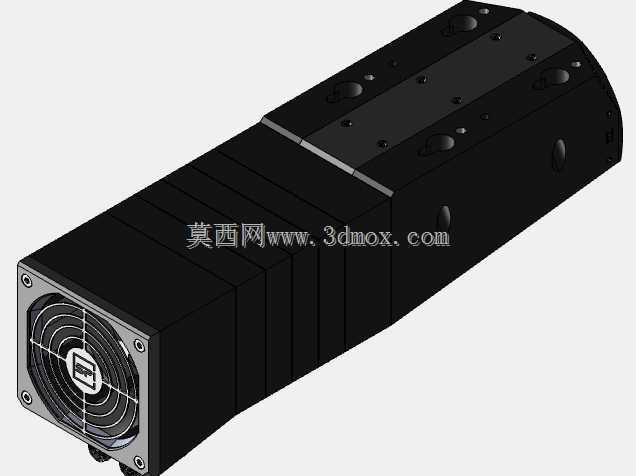

　　冷却方式走的是风冷路线，外壳上能看到多组进出风接口和散热鳍片结构。相比水冷主轴，风冷省掉了冷水机、水管路和防漏维护，在洁净车间、石墨加工这种怕水怕冷却液渗入电机的场景里更省心；代价是对风道设计要求高，模型里主轴集成的多级迷宫式密封就是为这个准备的——5级迷宫密封在旋转件与固定件之间形成反复折流的气隙，配合正压气流，把石墨粉尘、油雾、细小切屑挡在轴承腔外，同时又不引入摩擦接触式密封的发热。做结构评审时要顺着风路走一遍：驱动气源从哪个接口进、如何在轴承外圈形成正压、末端从哪里泄出，路径上任何一个容易积粉的死角都要在三维里切剖面核对。

　　电气与信号接口集中布置在壳体顶部，模型上能看到电机动力插头、传感器插头的分区排布。动力侧走400V三相，信号侧则把几路关键状态量都引了出来：感应式转速传感器用于闭环速度反馈，精确夹紧位置传感器监测拉刀机构是否把刀柄拉到位，活塞位置传感器则反馈打刀缸的动作行程，再加上温度传感器线圈埋在轴承附近监测温升。这几路信号接入机床PLC之后，就能实现“未夹紧不启动、未松刀不换刀、温升超限自动降速”这类联锁逻辑，对无人化产线尤其重要。24V风扇独立供电，也方便在主轴待机时维持通风，把残余热量带走。

　　防护等级定在IP20，说明它的定位是安装在机床护罩内部、由设备整体防护承担飞溅的场景，而不是直接暴露在冲淋环境里，选型时如果要用于湿切工况，必须在外围加风帘或防护罩。工具接口除HSK-E40外，同系列还兼容SK30等配置，模型族里可以通过替换前端法兰和拉爪组件实现快速变型。整机在德国制造体系下完成装配，轴承选配高精度主轴轴承组，前端配对角接触球轴承承担径向和双向轴向载荷，后端用游动支承吸收热伸长——这根主轴在35000r/min下热伸长量如果控制不好，精加工Z向尺寸会随开机时间漂移，所以建模时轴承跨距、预紧方式、润滑脂填充量都要和供应商样本逐项对齐。

　　安装边界上，壳体外方轮廓方便用抱箍或法兰块从四个方向夹持，顶部预留的气、电、信号接头在Z向行程极限位置要留出插拔手空间，建议在整机三维布局里给主轴上端至少留出80mm以上的走线走管弯曲半径。换刀时打刀动作从尾部气缸或碟簧机构触发，活塞杆行程与机械手插刀轨迹要做运动干涉检查。把这些边界在模型里全部校核一遍，这根主轴落到机床上之后，精加工的尺寸稳定性和连续运行可靠性才有底气。
