立式单缸送料锯切机床结构设计

　　这套立式锯切设备主要面向中小型金属型材、棒料与块状坯件的定长切断工序，常见于五金加工车间、模具钢备料工段、钢结构小件下料区以及机械维修厂的锯切工位。设备采用立式锯架布局，锯条沿竖直方向完成走刀切削，相较卧式带锯床，它在处理高度尺寸较大、截面轮廓不规则的坯料时，排屑空间更充裕，操作人员观察锯切位置也更直接。

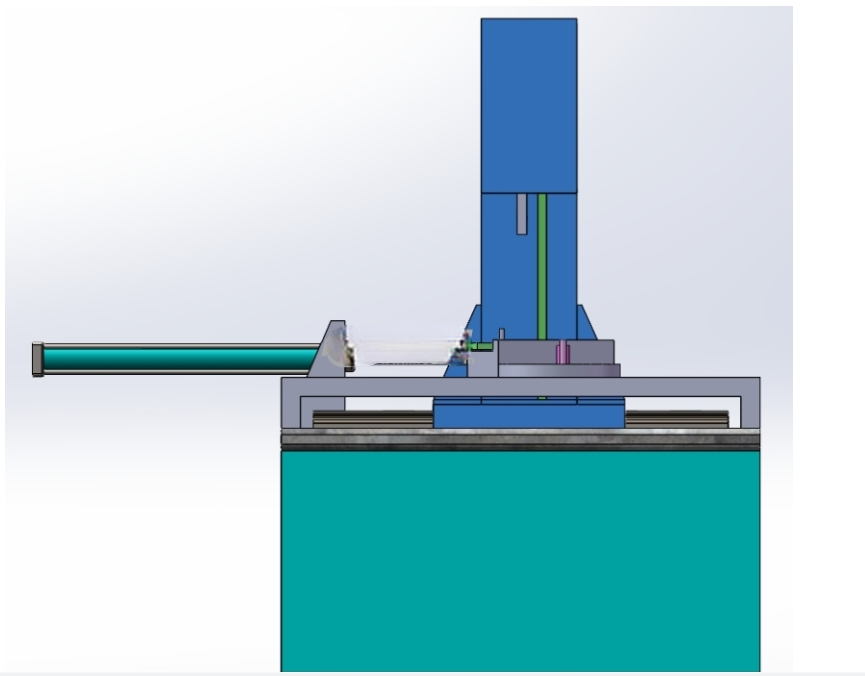

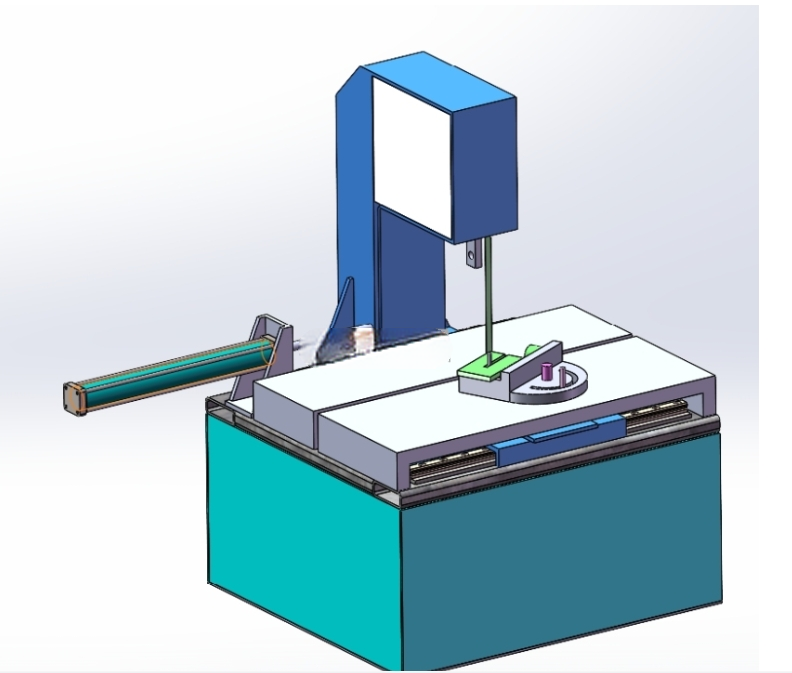

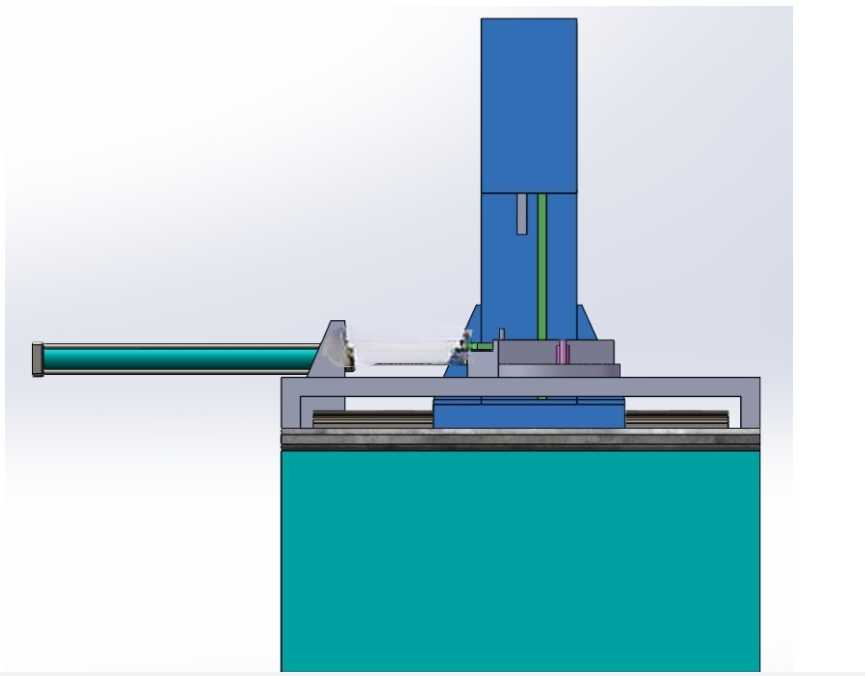

　　从整体布置来看，设备下部为箱型焊接床身，内部可容纳切削液储腔、液压动力单元与电气安装空间，箱体外部采用封闭护板，既能够承接锯切过程中滴落的冷却液与金属切屑，也为上部工作台提供刚性支撑。床身顶面铺设直线导轨副，工作台可沿送料方向完成滑移，配合侧向布置的单缸送料机构，将待切坯料推送至设定锯切位置。送料油缸横向安装在床身左侧，缸体端部与推料托架相连，活塞杆伸出时推动长棒料沿工作台面进给，退回后留出人工或吊装上料的操作空间。

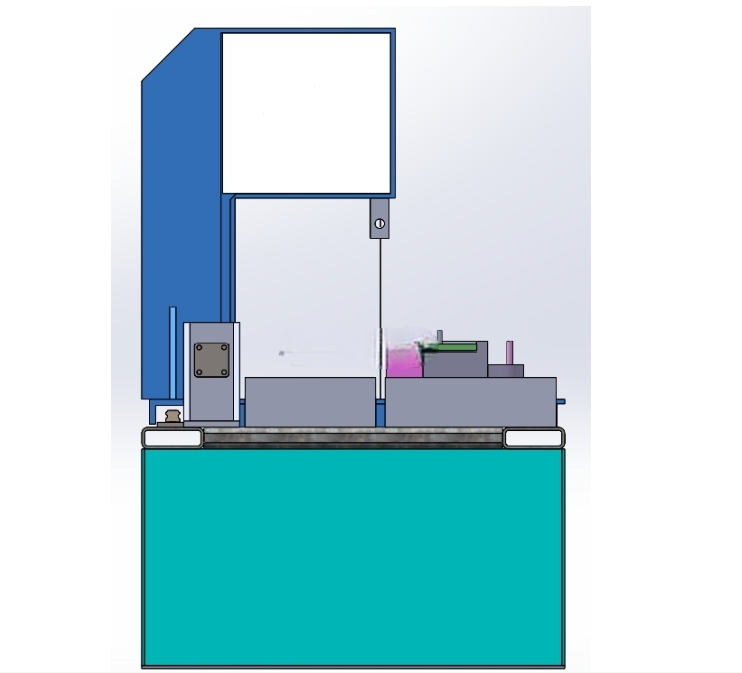

　　锯切主机部分竖立在工作台后侧，立式立柱内部容纳锯轮、张紧装置与锯条导向臂，上部箱体封装主动锯轮与驱动电机安装位，锯条从上下轮系间竖直垂下，靠近切削点的位置设置导向块与夹持座，保证锯条在受侧向切削力时不会发生明显偏摆。工作台面中央配置回转式装夹工位，夹钳座可绕竖直轴线旋转角度，用于完成斜切面、角度断面的锯切加工，适配后续焊接坡口、异形件对接等工艺需求。工位周边布置压紧油缸与定位挡块，坯料就位后先由侧向夹紧，再由竖向压块锁定，避免锯切过程中材料窜动。

　　位置控制环节采用采样插补与预见控制结合的思路，伺服系统在送料油缸行进过程中持续采集当前位置与速度信号，结合前期加工积累的经验值预判油缸惯性滑移距离，在接近目标尺寸时提前减速并切换停止点位，让活塞杆停稳后送料托架恰好抵达设定坐标，减少普通液压送料常见的过冲、尺寸偏差问题。这种控制方式对长棒料多次定长送料的场景尤其适用，同一根坯料连续分段下料时，每段长度一致性更容易保证。

　　结构建模时需要重点核对几处安装边界：床身底部预留地脚螺栓孔位，安装时需保证地面水平度，防止导轨倾斜导致送料阻力不均；左侧送料油缸伸出极限位置要超出工作台前端，留出完整棒料上料长度，退回极限则不能与床身侧壁发生干涉；立式锯架后侧要预留电机检修与锯轮更换的操作空间，上部箱体开盖方向不能被车间管线遮挡；工作台回转夹钳的旋转范围内不能布置固定护罩或管线，避免角度调整时发生碰撞。冷却管路沿锯架内侧排布，喷嘴对准锯条切削区，切屑随冷却液回流至床身下部，配合水箱隔板完成沉淀过滤。

　　整机功能覆盖上料定位、自动送料、角度装夹、立式锯切、冷却排屑全流程，既可以手动单段操作，也能够配合定长参数完成批量下料，结构紧凑，占地宽度沿送料方向延伸，适合车间狭长工位排布，对多品种、小批量的金属备料加工有较好的适配性。
