三工位金属件表面自动抛光打磨设备

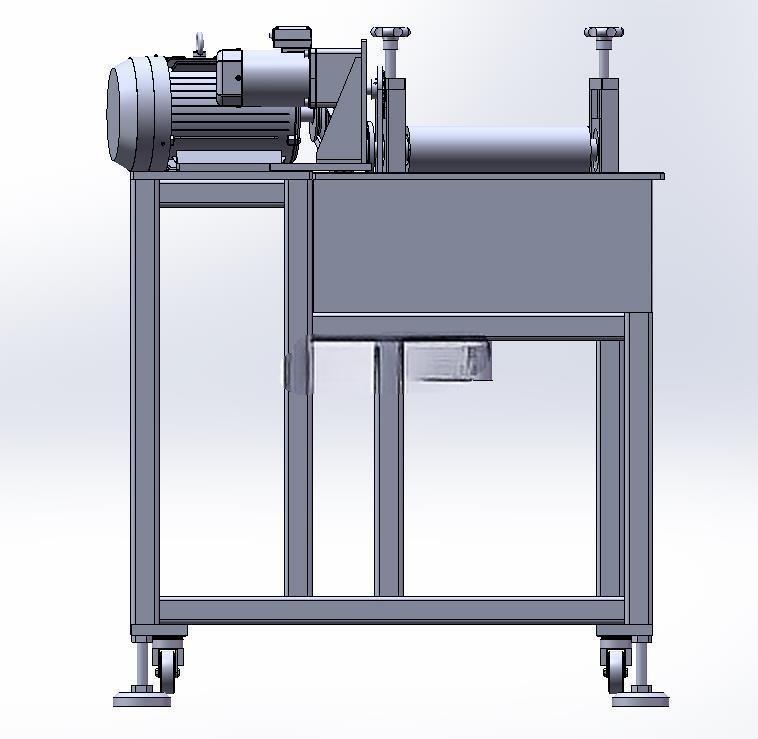

　　在五金加工、汽配零部件、小型金属型材量产的车间场景里，平面、圆柱面类金属工件的表面抛光工序长期存在人工作业效率波动大、打磨一致性差、粉尘暴露风险高的痛点，这款自动表面抛光打磨设备正是针对这类工序痛点做的结构落地设计。设备整体采用方管焊接机架作为承载主体，底部配置可调脚杯与脚轮组合的支撑结构，安装时可先通过脚轮将设备推移至产线对接工位，再调节脚杯高度完成设备调平，调平后机架上平面的水平度公差可控制在0.2mm/m以内，避免长期运行出现机架偏载导致的抛光轮磨损不均问题，设备整体占地边界控制在长1200mm、宽650mm、高1100mm区间，可直接对接现有小型工件加工产线的上料工位，不需要额外对车间地基做特殊处理，适配多数中小型机加工车间的工位排布需求。

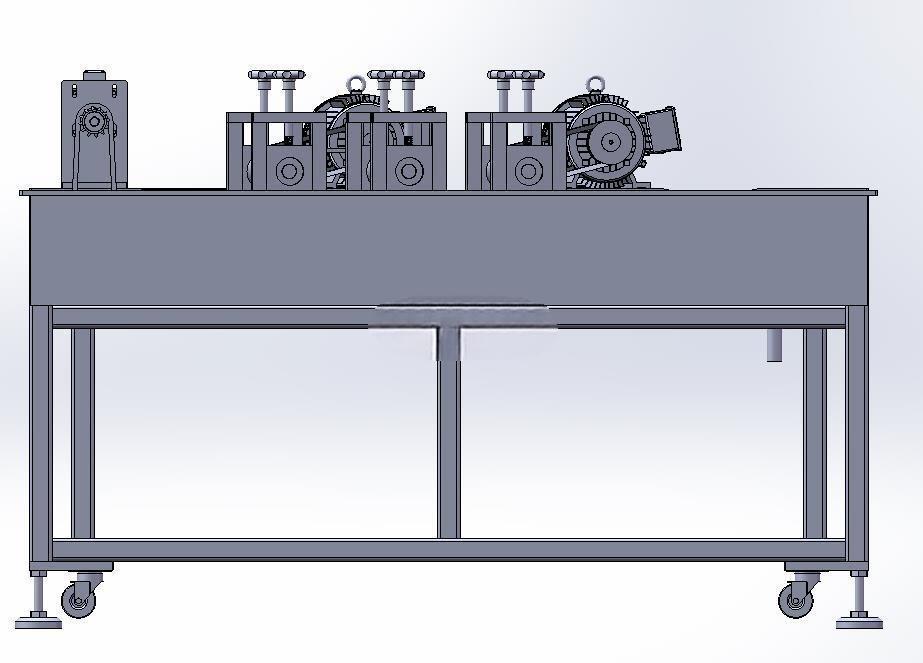

　　设备的作业逻辑围绕人工辅助上料、自动装夹、多工位循环打磨的流程搭建，人工将待加工工件放置到上料位的夹具定位槽后，按下启动按钮，夹具会通过气缸驱动自动完成工件夹紧，夹紧力可根据工件材质调整气源压力，避免薄壁类金属件出现夹装变形，夹紧动作到位后，工件座会通过平移导轨依次循环移动到三个抛光工位，每个工位对应不同目数的抛光轮进给作业，整套进给动作由独立电机配合丝杠传动控制，进给行程可根据工件的打磨余量做参数调整，相比单工位反复打磨的结构，三工位循环的设计可将单工件的加工节拍压缩40%左右，同时不同工位的抛光轮粒度梯度排布，可一次性完成从粗抛到精抛的工序衔接，减少工件反复装夹带来的定位误差。

　　传动端采用双电机独立驱动的布局，其中一台电机负责抛光轮的高速旋转作业，通过带传动将动力传递到抛光轮主轴，主轴两端配置带密封的深沟球轴承，可阻挡打磨产生的金属粉尘进入轴承腔，延长主轴部件的维护周期；另一台电机负责工件座的循环移位与进给动作，配合行程开关实现工位间的精准定位，定位重复精度可控制在0.15mm以内，避免出现打磨错位导致的工件报废。设备的抛光轮位置上方预留了除尘接口安装位，可直接对接车间中央除尘系统或者独立工业集尘器，将打磨产生的金属粉尘及时抽走，改善作业区域的工作环境。

　　从结构设计的细节来看，夹具的定位槽采用可更换式设计，针对不同外形尺寸的平面、圆柱面工件，只需要更换对应规格的定位块即可快速切换生产型号，不需要对整体夹具结构做拆解调整，适配多品种小批量的金属件加工需求；机架中部预留了电气元件的安装腔体，所有走线均通过机架内部的穿线孔排布，避免打磨粉尘堆积在电线表面加速线路老化；设备两侧的抛光轮张紧机构采用手轮调节结构，操作人员不需要拆解设备护罩，即可在设备外部完成抛光轮的张紧度调整与更换作业，降低日常维护的操作难度。

　　在安装边界的适配性上，设备的上料面高度设置为850mm，符合多数操作人员站立作业的人机工程高度，不需要额外配置垫高工作台；设备后侧预留了气源接口与电源接口的统一安装位，所有外接管线均可从设备后侧集中排布，不会与前端的作业区域产生干涉；抛光作业区域配置了可开合的透明防护挡板，既可以观察内部的打磨作业状态，也可以阻挡打磨过程中飞出的金属碎屑，避免出现安全隐患。整套结构的设计没有冗余的复杂部件，所有传动部件均采用行业通用的标准件，后期维护更换配件的采购成本较低，适合中小型金属加工企业做工序升级时选用，可直接替代2-3名人工抛光工位的作业量，同时保证工件表面抛光质量的一致性，降低人工操作带来的品质波动。
