恩格尔卧式注塑成型机整机结构

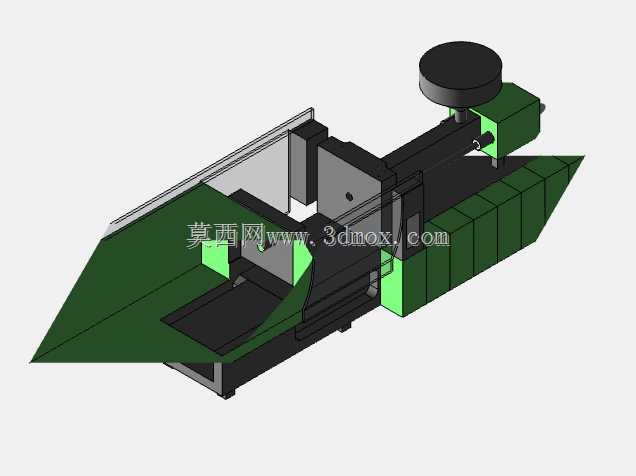

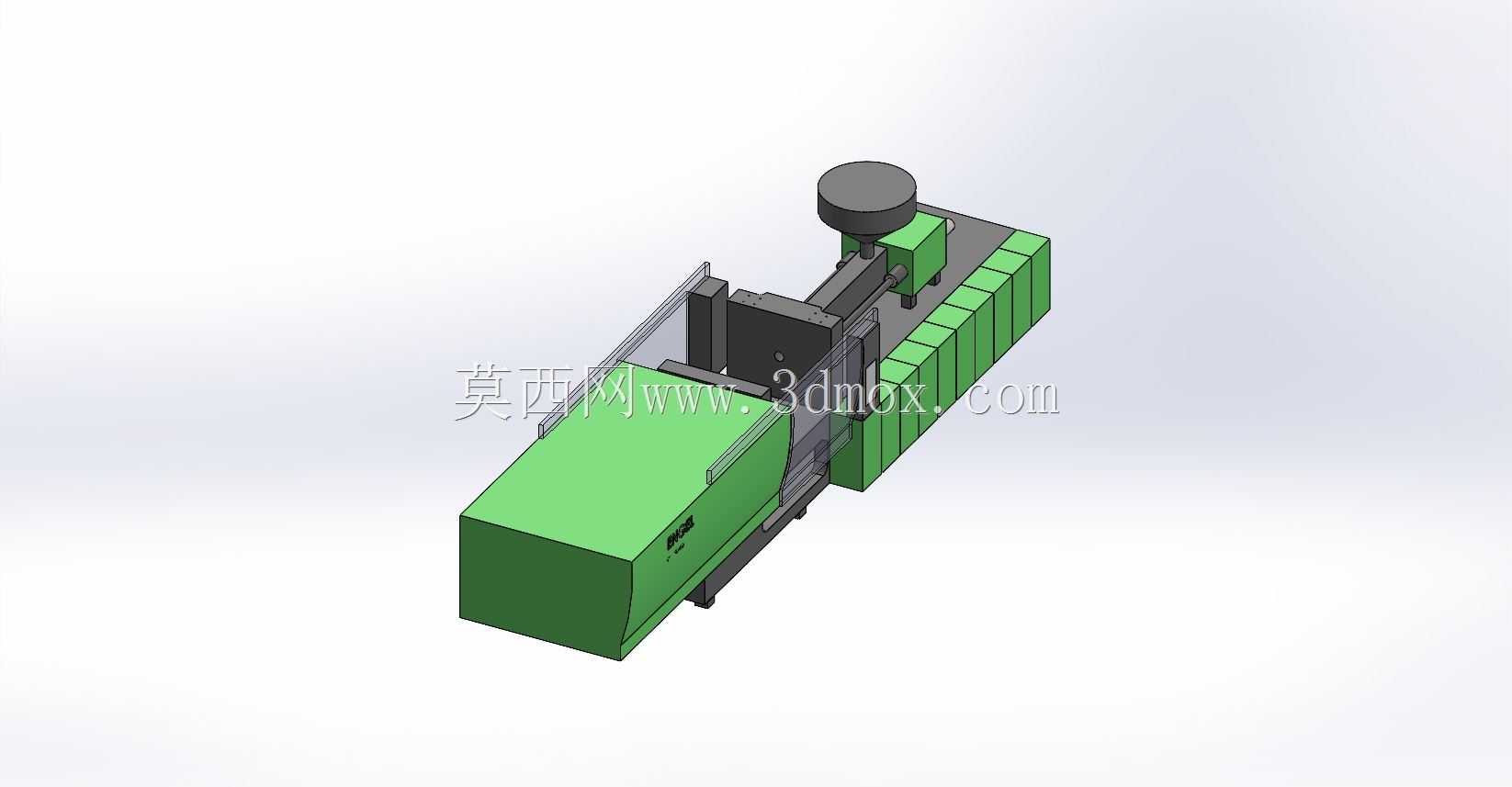

　　这套三维结构对应一台卧式曲肘锁模式注塑成型装备，整机沿水平方向布置，左侧为大面积合模装夹区域，右侧依次排布注射塑化单元、料斗干燥组件与电控柜体，整体轮廓呈长条状，适合在标准注塑车间内沿生产线纵向排布。从现场布置角度看，这类设备主要承担热塑性塑料件的批量注射成型任务，常见于汽车内外饰件、家电壳体、消费电子结构件、物流周转箱及精密连接器生产场景。模具安装面位于设备左端定模板区域，操作侧预留安全门与防护栏空间，换模时可通过吊装或磁力模板完成模具固定，尾端则布置曲肘增力机构与调模齿轮组，保证锁模力在分型面上均匀传递。

　　建模时将合模侧与注射侧拆分为若干功能模块：动定模板采用厚板箱型结构，四角穿装哥林柱作为受力导向，曲肘连杆组在锁模油缸驱动下完成伸直自锁，使高压注射阶段模具不会被熔料胀开。拉杆间距、模板厚度与最大模厚位置决定了可容纳模具的边界，选型时需要核对模具外形是否落入拉杆之间的通行空间，以及开模行程是否满足制品顶出和机械手取件要求。设备右端的注射单元包含料筒、螺杆、喷嘴、射台导轨与射移油缸，料筒上方设置圆形料斗，用于颗粒原料供给；干燥料斗与吸料管路可根据原料吸湿特性配套布置。射台整体可沿导轨前后推进，使喷嘴贴合模具主流道衬套，注射结束后又能后退清料或保护喷嘴。

　　结构设计上，机身底部采用焊接机架并配合水平垫铁安装，承受合模冲击与注射反力；绿色护罩区域覆盖油路、电路和运动部件，既形成安全防护，也维持车间外观整齐。操作侧防护门带观察窗，便于在不开门的情况下监视充模、顶出和取件过程；后门与顶部护罩则在检修时提供油路阀组、电机泵组和冷却管路的接近空间。电控柜沿机身侧后方布置，内部预留控制器、驱动模块、接触器与接线线槽位置，柜外设置操作面板悬挂位，使工艺人员能够在安全距离外设定温度、压力、速度和保压曲线。

　　从工艺动作链来看，整机循环依次经历合模、锁模建立、射台前进、螺杆注射、保压补缩、熔胶计量、冷却定型、开模、顶出及取件。螺杆在熔胶阶段一边旋转一边后退，将粒料剪切塑化并累积至螺杆前端；注射阶段则由射胶油缸或伺服驱动推动螺杆轴向前进，把熔体经喷嘴、流道注入型腔。模板上的顶出机构与模具顶针板配合，将冷却固化后的制品平稳推出，后续可衔接三轴机械手、输送带或装箱工位。液压动力站通常布置在机身内侧低位，油泵、油箱、滤油器、冷却器和阀块通过管路连接至锁模、射台、顶出及调模执行件；伺服节能机型则通过伺服泵组按需提供流量压力，降低空循环能耗。

　　安装边界方面，整机长度需覆盖合模区、注射料筒及后部电控柜，宽度方向要在操作侧和反操作侧均留出检修通道，顶部需保证料斗加料、吊装风管和行车吊钩的净空。设备就位时要核对地基承载、地脚孔位、冷却水进出方向、三相电源接入侧以及排风散热路径；周边还需预留干燥机、上料机、模温机和粉碎机的接口位置。三维模型中将护罩、门体、料斗、油缸、模板、导轨和柜体按实际装配关系表达，可用于车间布局干涉检查、自动化产线对接、安全围栏设计以及维修空间评估。对结构工程师而言，重点不在单件外观，而在于理解锁模力传递路径、射台对中关系、模具安装尺寸、开门取件空间和管线维护通道之间的约束；这些要素共同决定了设备能否顺利进入车间、完成模具换装并长期稳定生产。
