龙门式大理石花岗岩板材加工设备

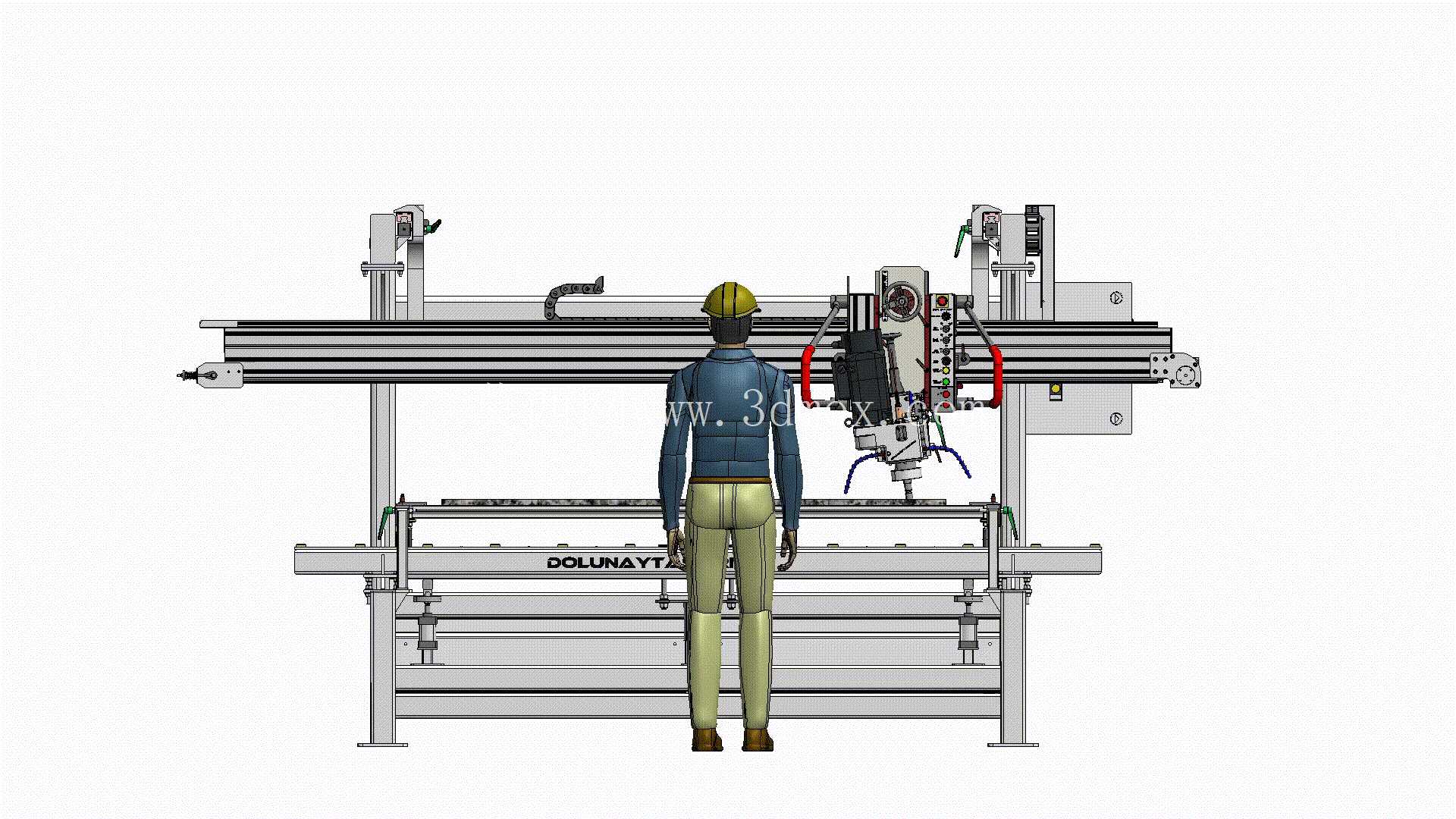

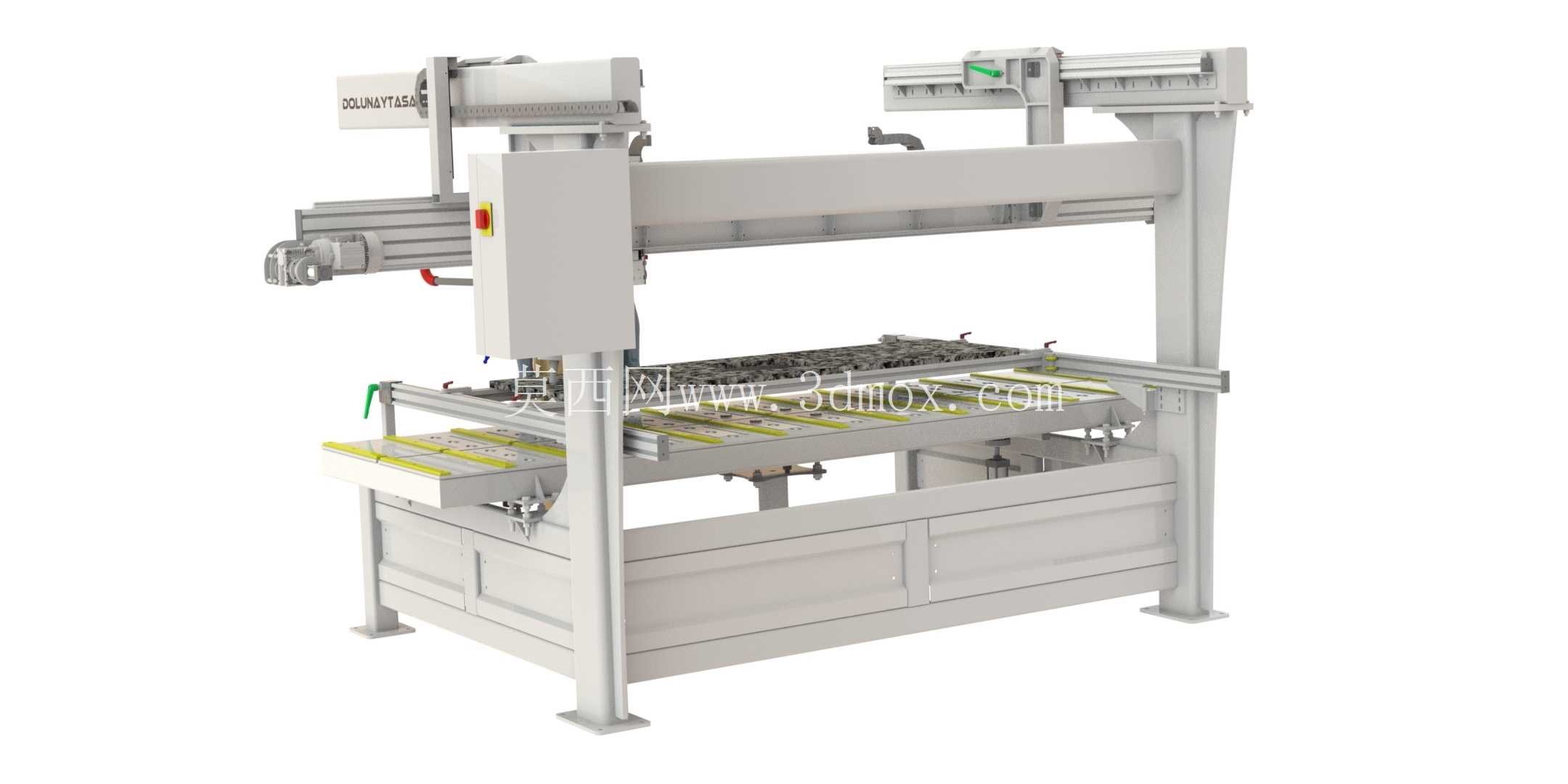

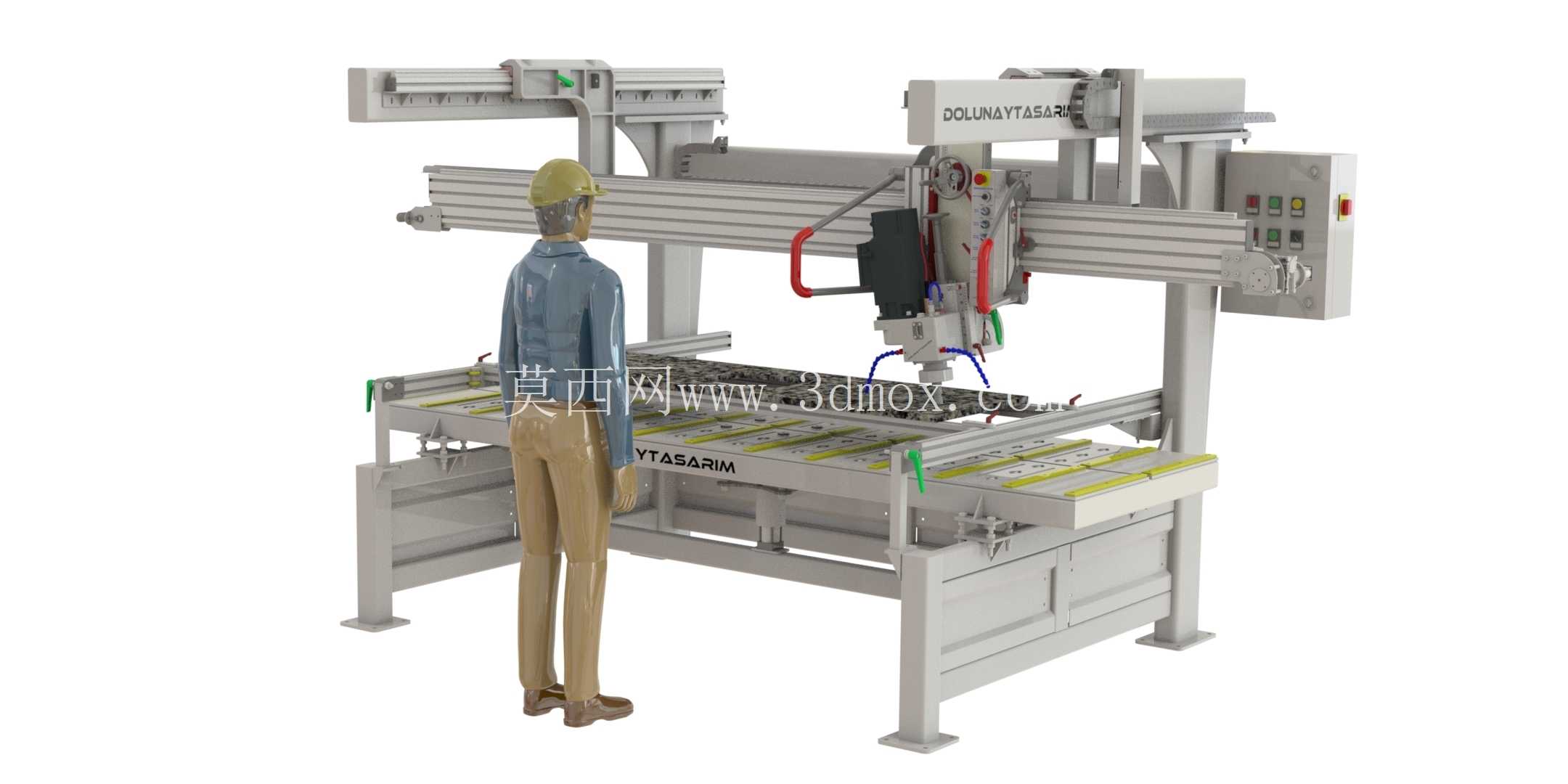

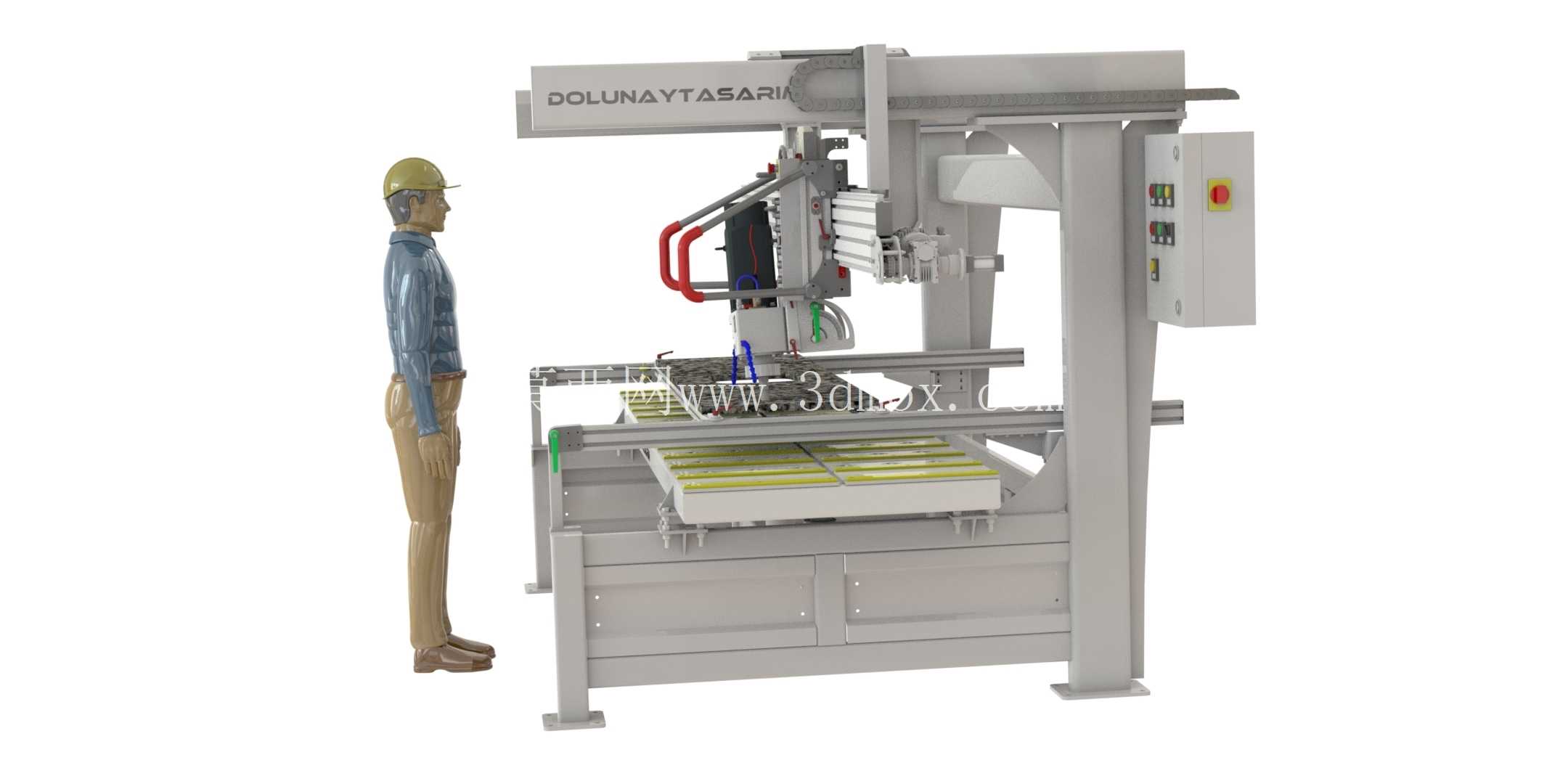

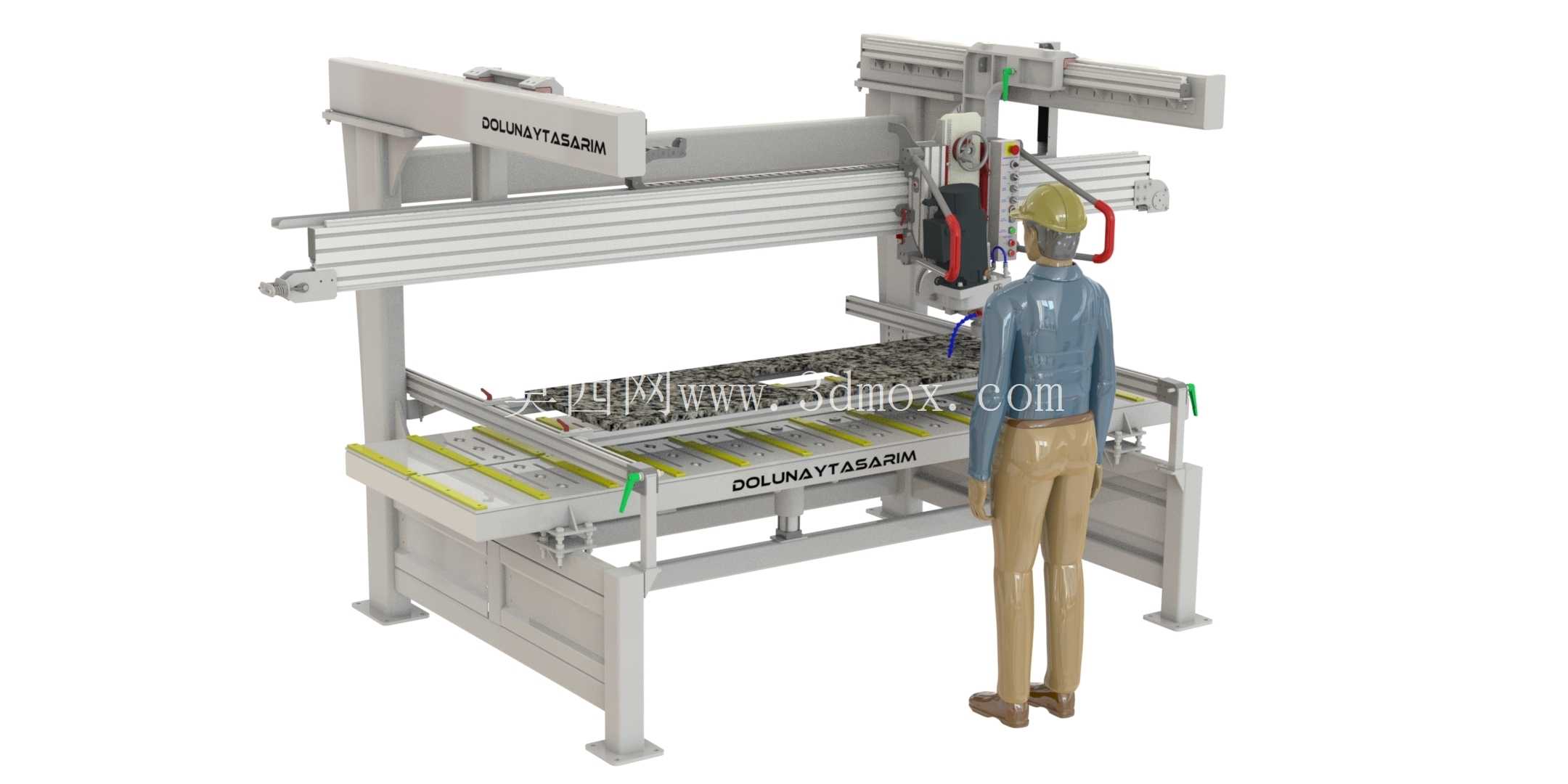

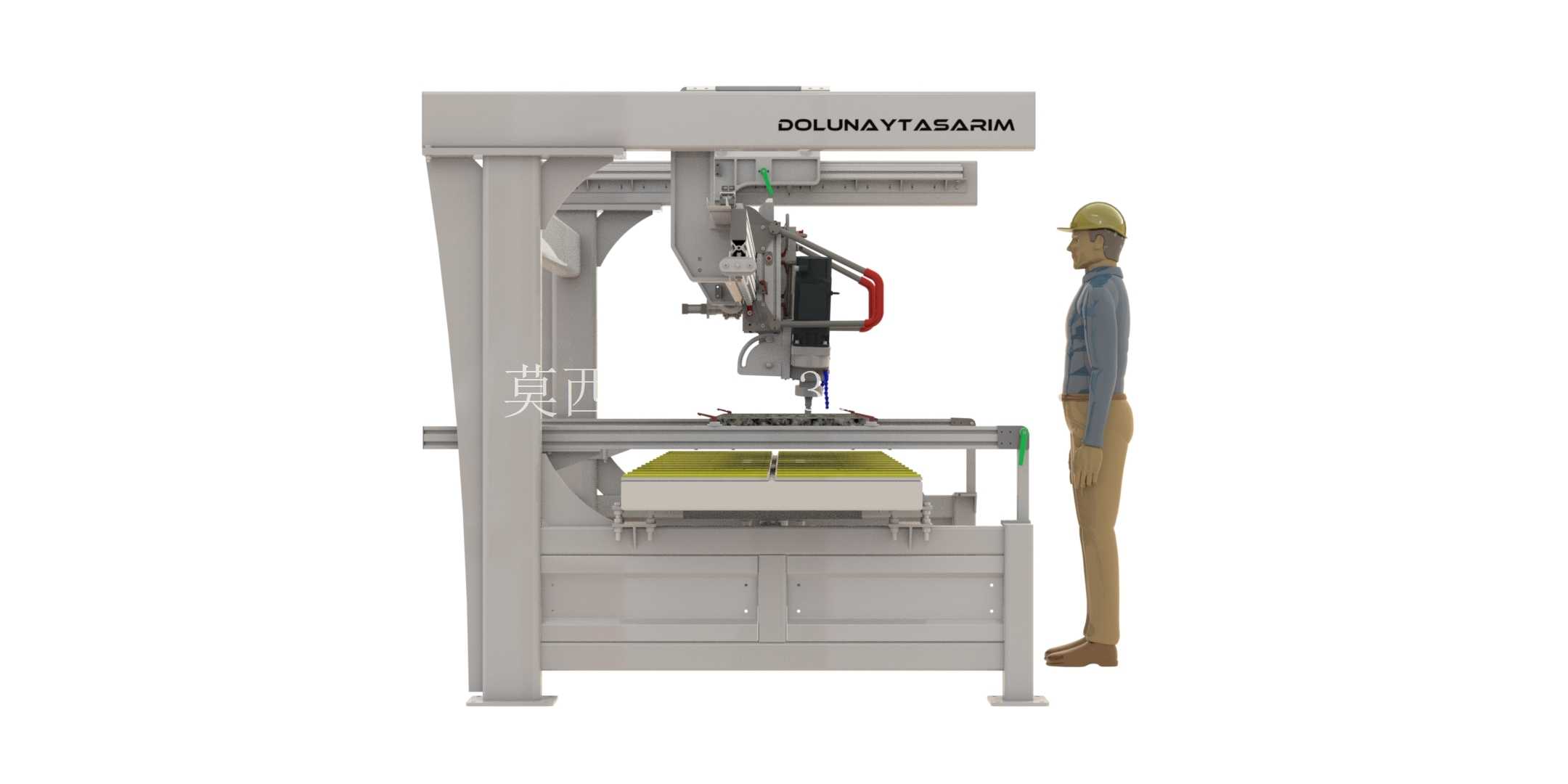

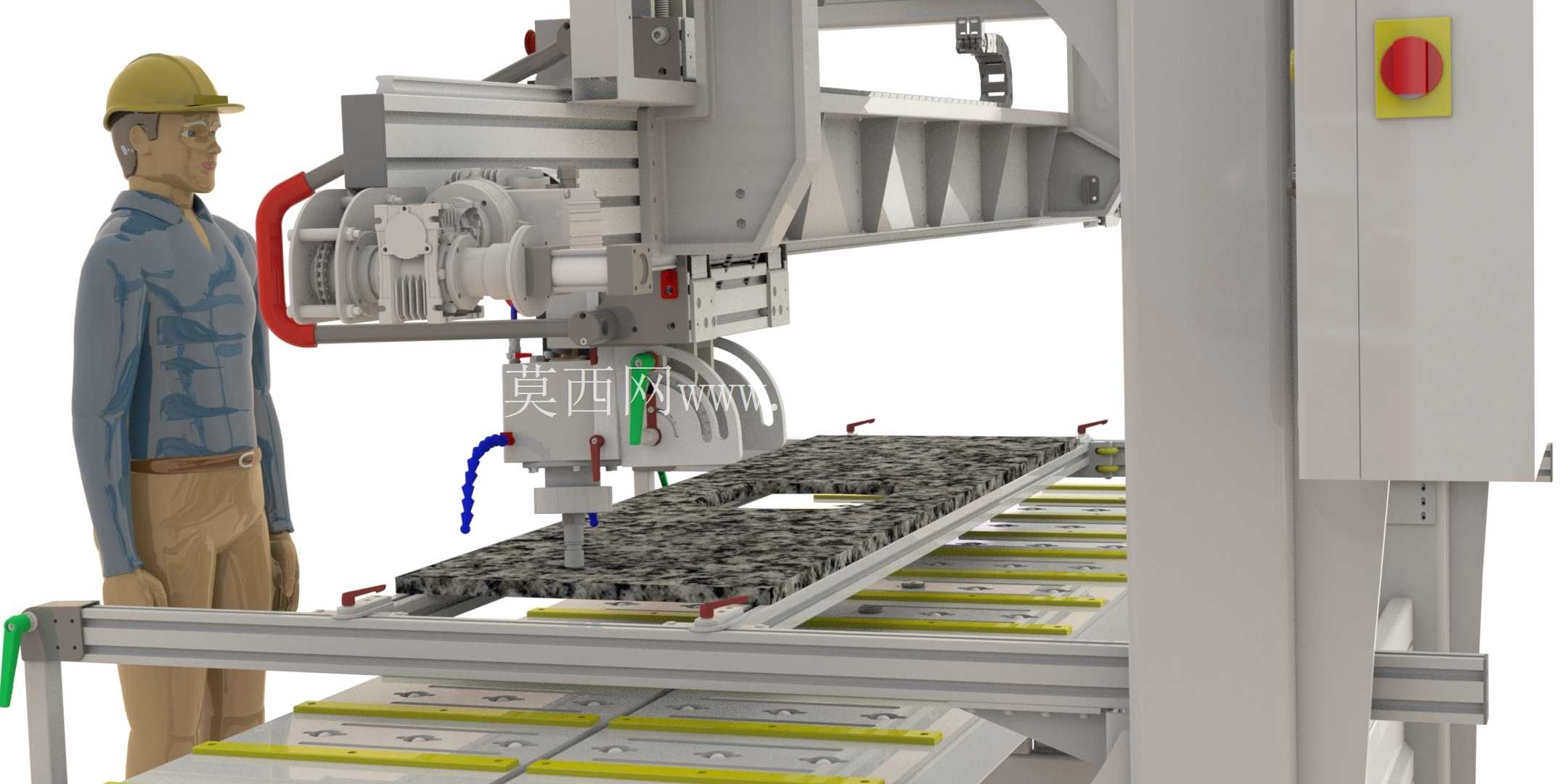

　　该设备为石材加工领域的专用龙门式加工装备，主要面向建筑装饰、石材定制加工场景，可完成大理石、花岗岩等硬质石材板材的切割、铣型、磨边、开孔等多工序加工，适配家装台面、工程装饰板材、异形石材构件的批量与定制化生产需求，解决传统石材加工工序分散、多次装夹定位误差大的痛点。设备整体采用龙门双驱横梁移动结构，床身采用加厚方管焊接后经时效处理，有效抵消石材加工过程中主轴高速切削带来的振动，保证加工面的平面度与轮廓精度，横梁采用线性导轨搭配齿轮齿条传动，兼顾大行程移动的刚性与传动精度，可适配长度3米以内、宽度1.5米以内的标准石材板材加工，Z轴行程预留300mm加工空间，可满足20-50mm厚度常规石材板材的加工深度需求，

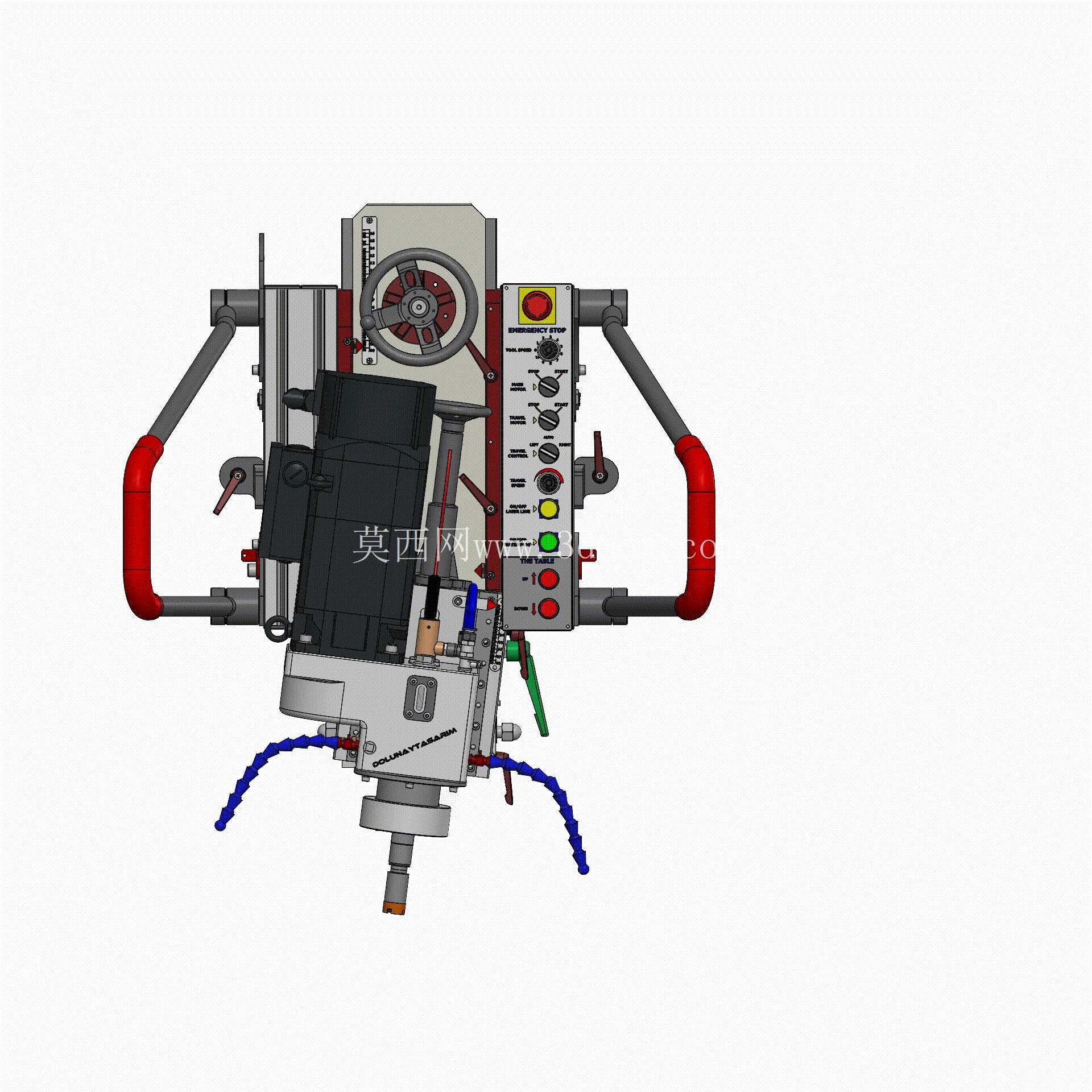

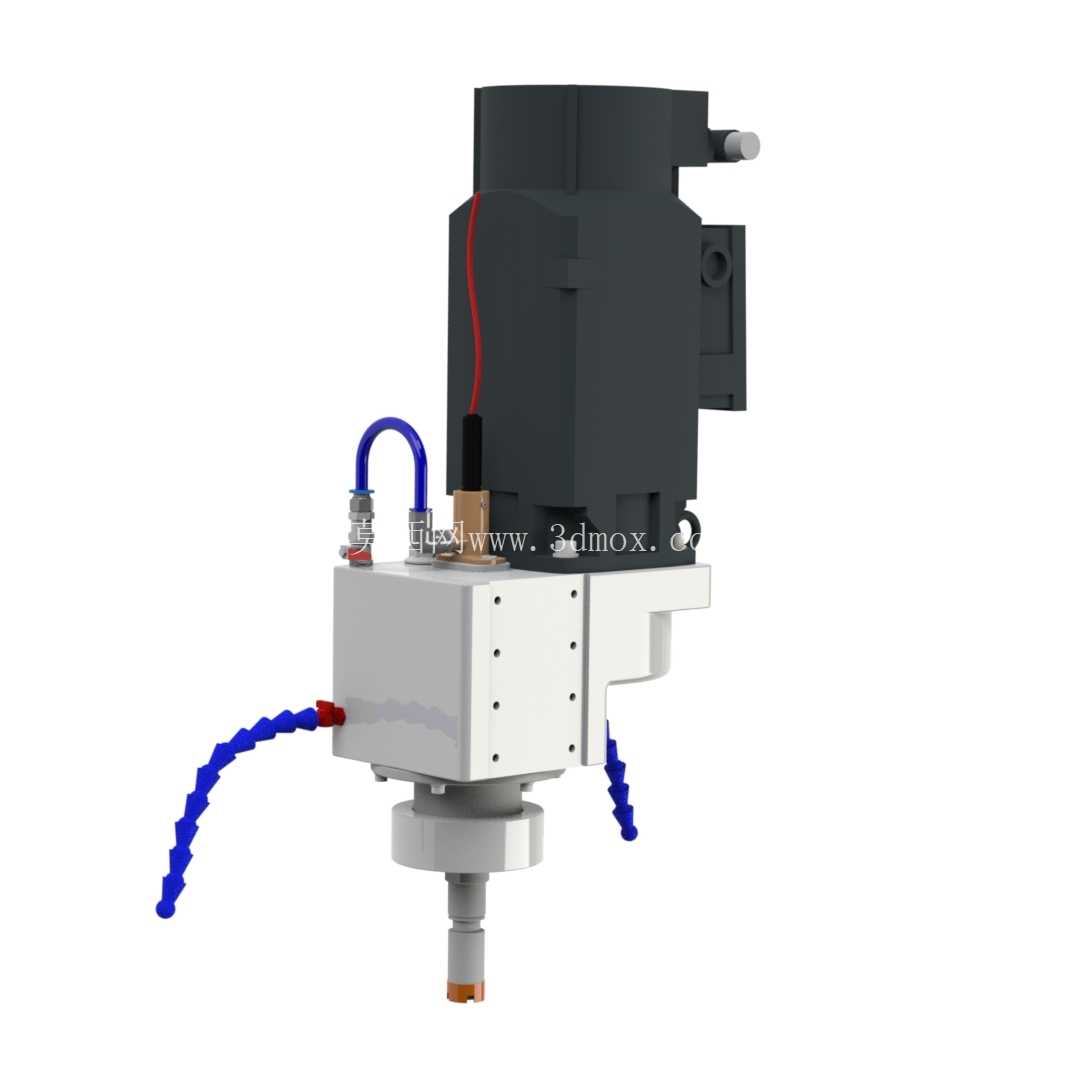

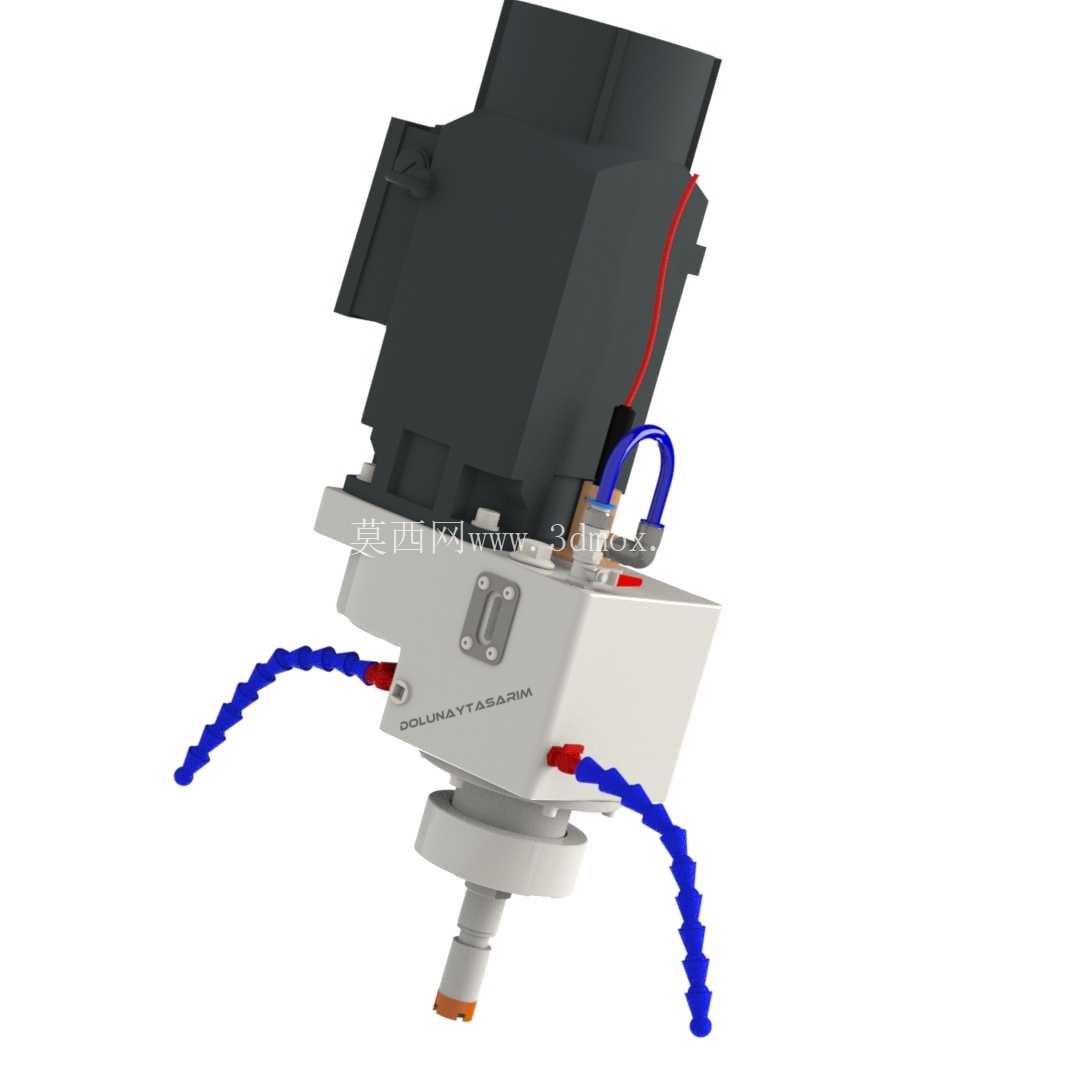

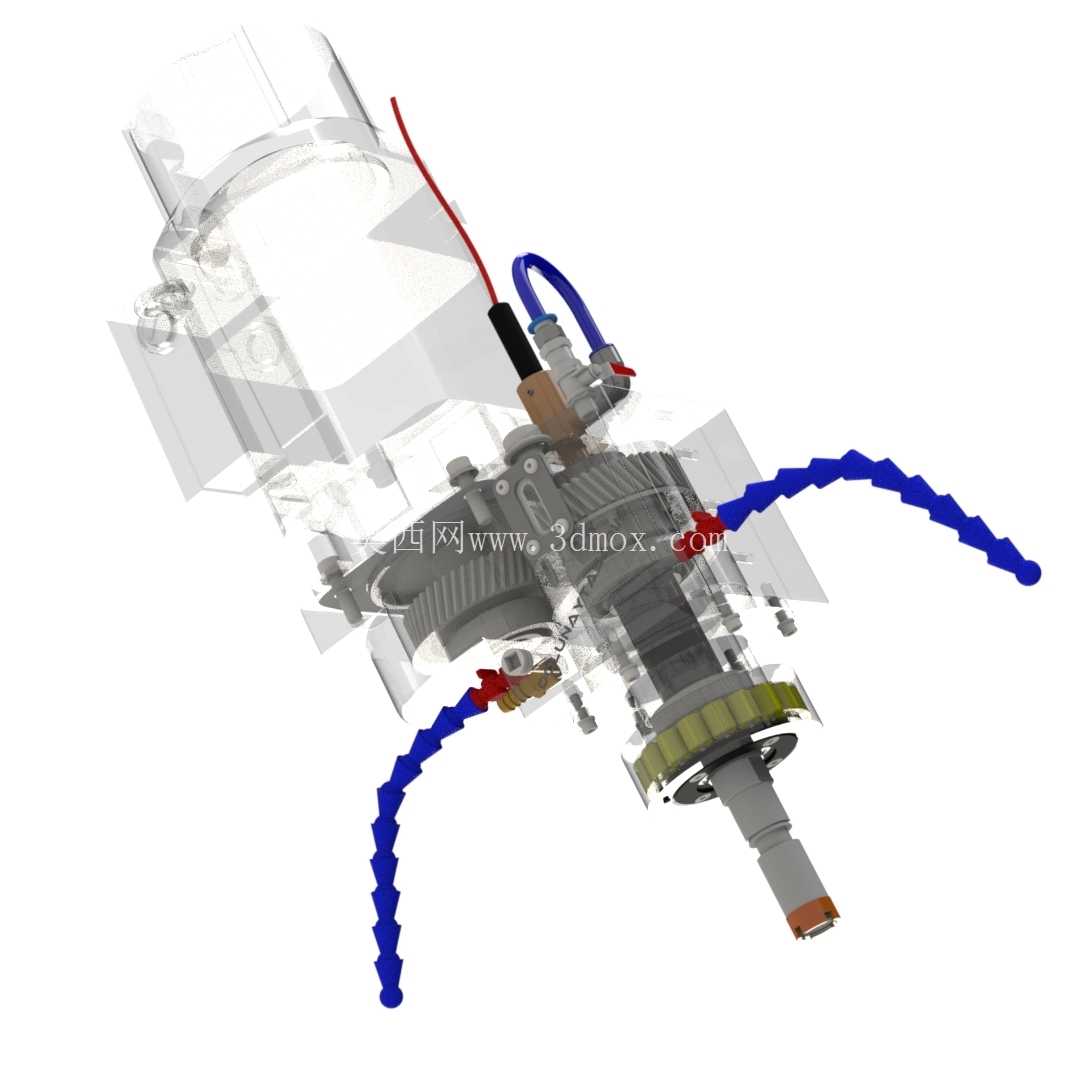

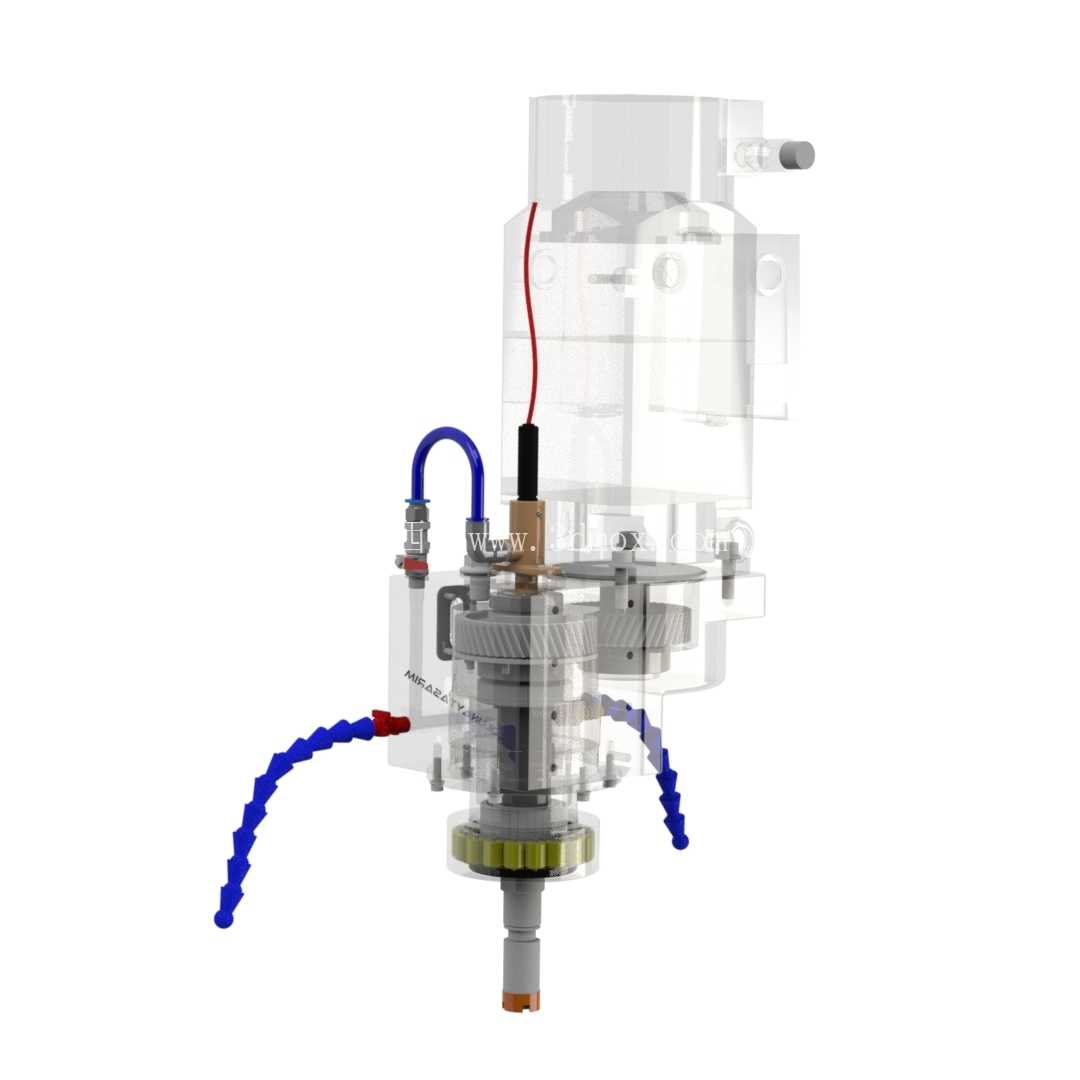

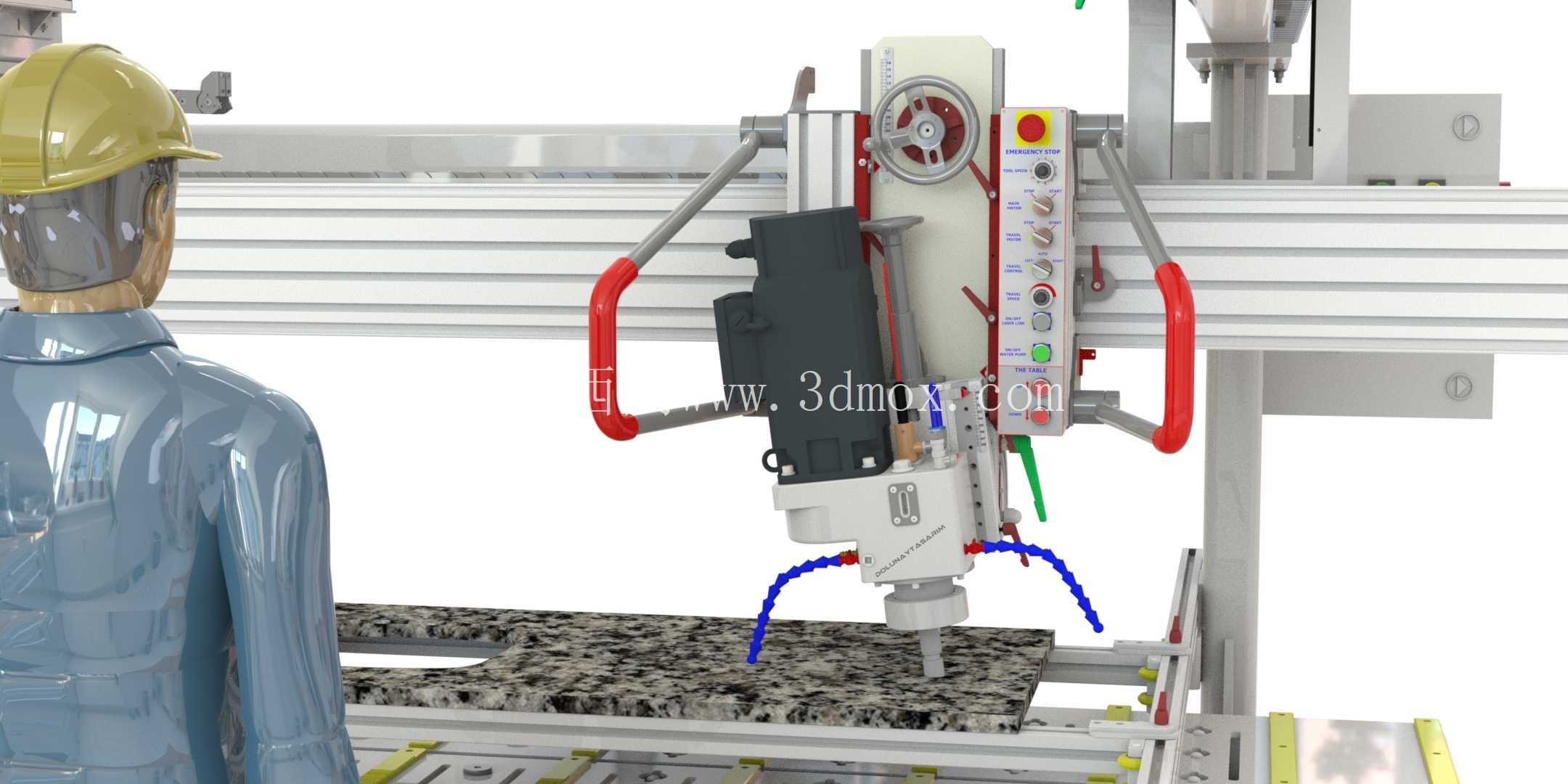

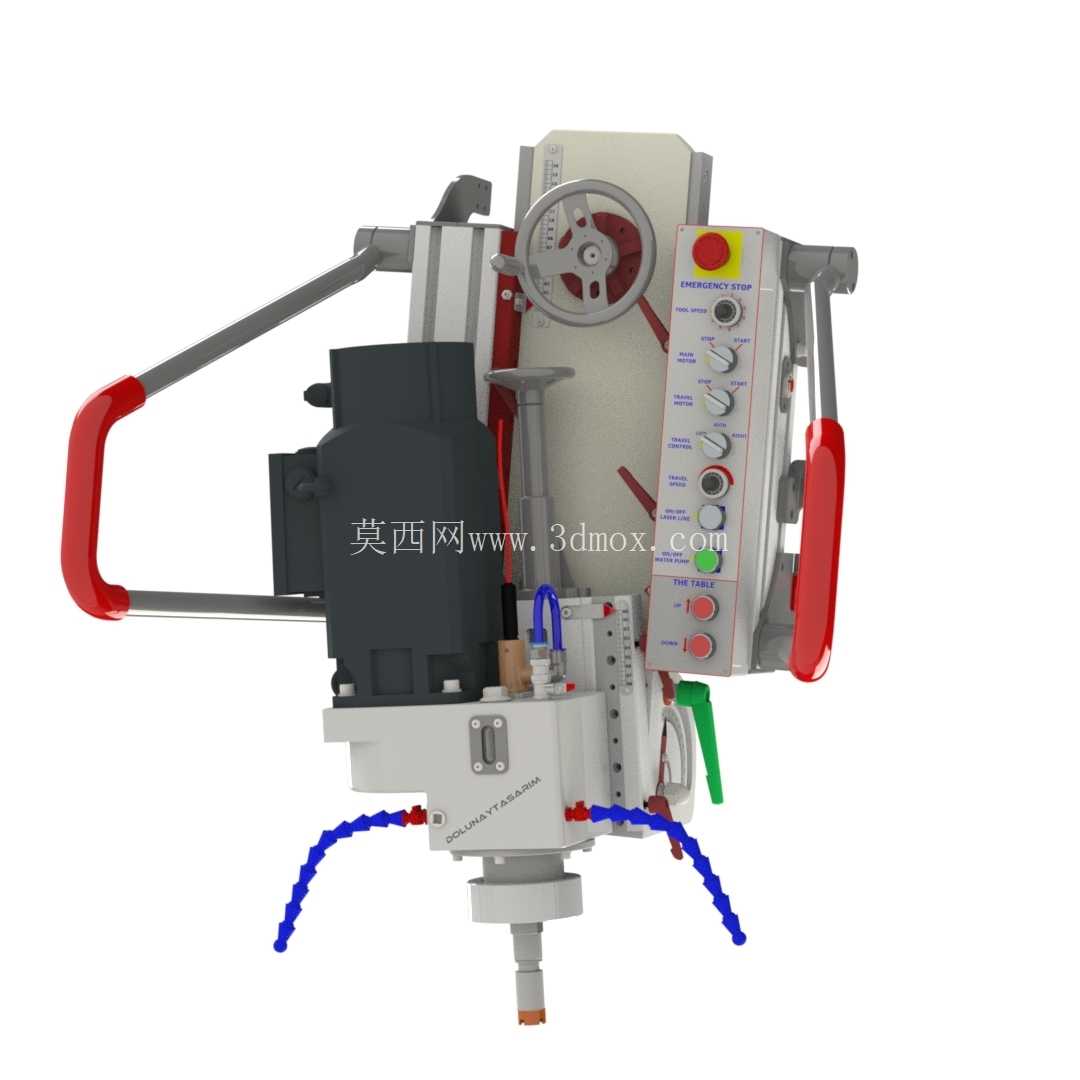

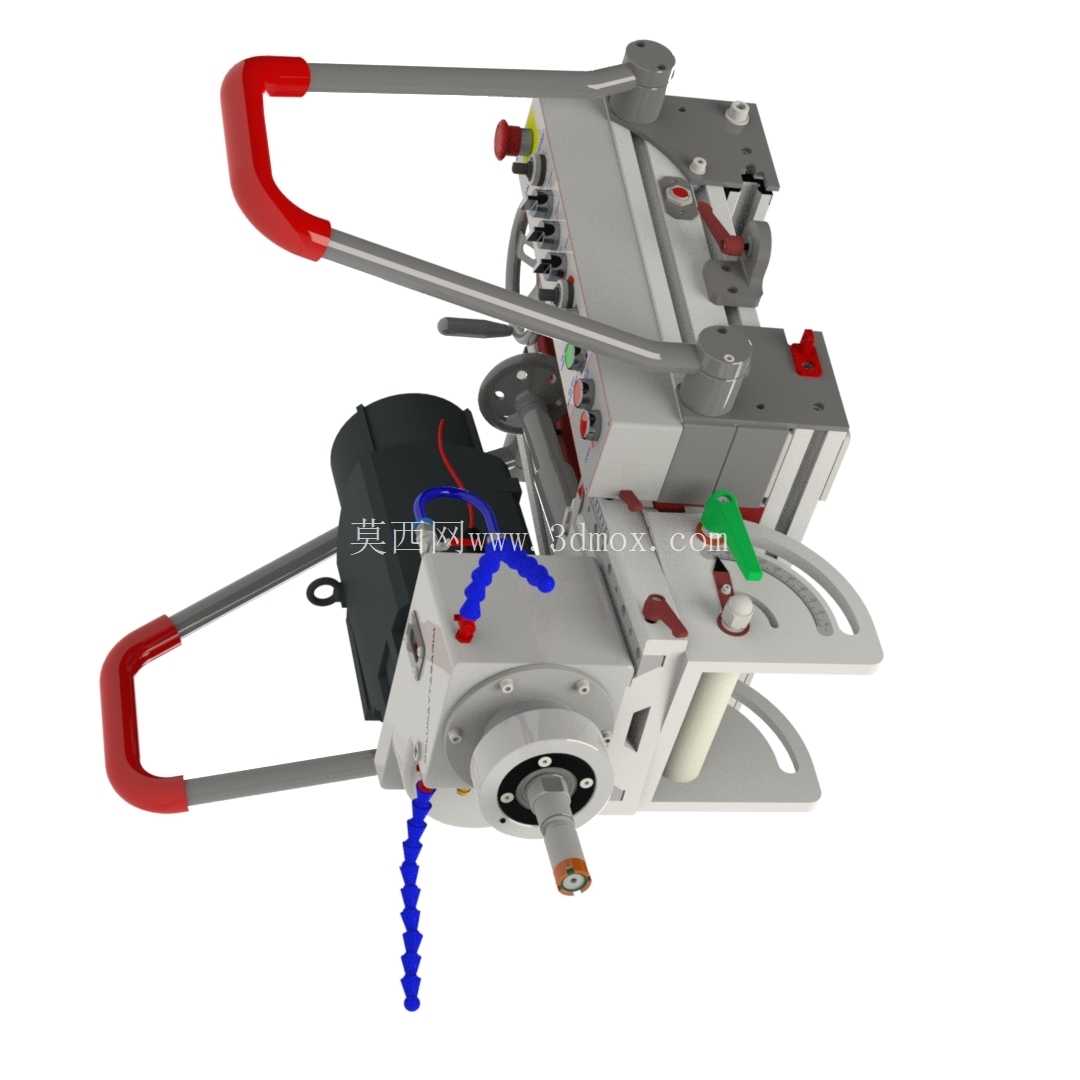

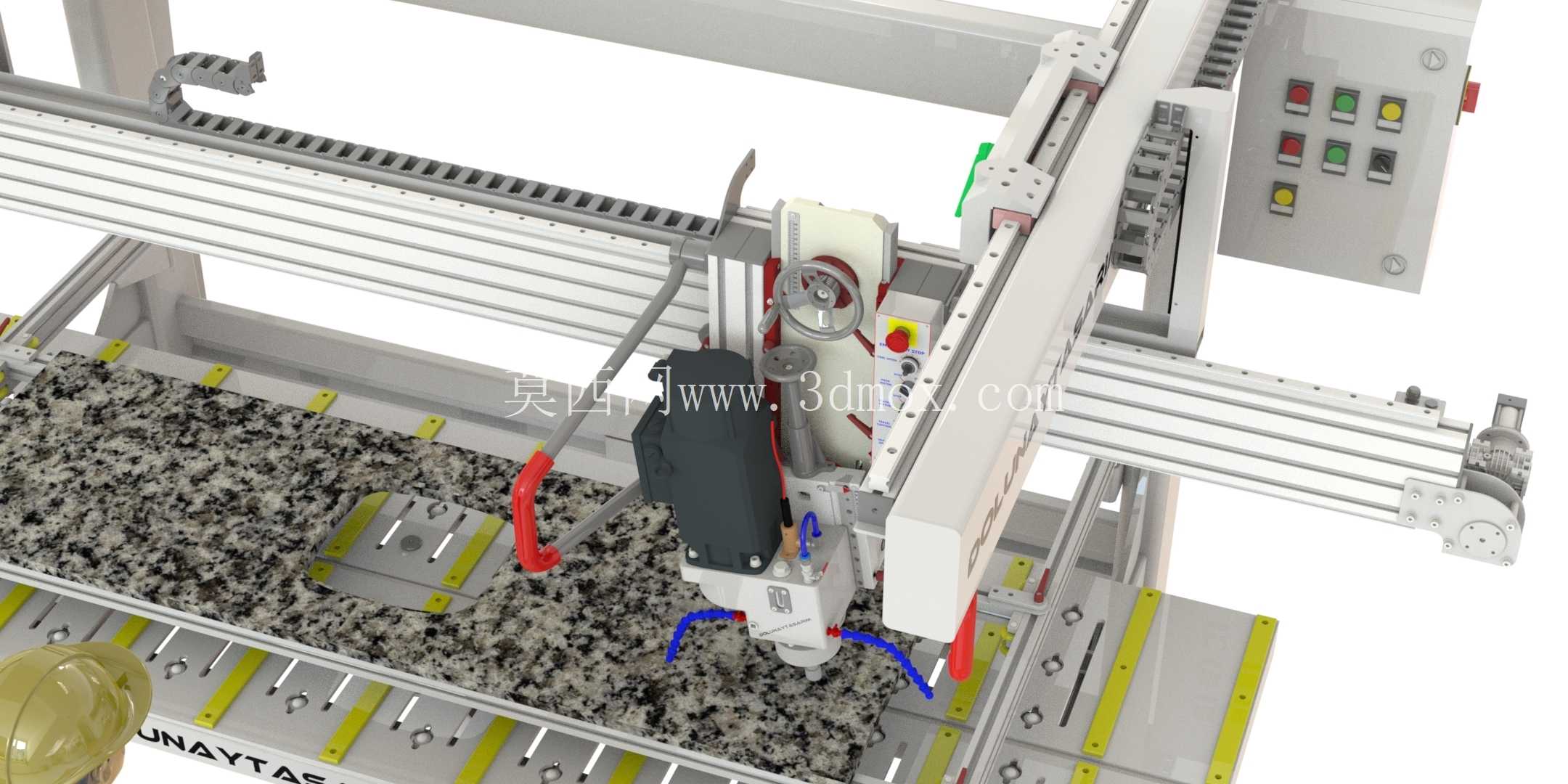

　　安装时需预留设备周边1米以上操作维护空间，地面需做硬化处理并调平床身水平，水平度误差控制在0.1mm/米以内，避免长期运行导致结构变形影响加工精度。设备的加工主轴采用水冷高速电主轴，搭配专用石材加工刀具，可根据加工工序自动切换对应刀具，主轴旁配置冷却喷淋管路，加工过程中持续对刀具与加工面喷淋冷却水，既可以降低刀具切削温度延长使用寿命，也可以及时冲除加工产生的石粉碎屑，避免石粉堆积刮伤已加工表面。横梁两侧的传动端配置防尘折布与密封防护结构，可阻挡石粉、水汽进入导轨与传动部件内部，降低日常维护频次，延长核心传动部件的使用寿命。工作台采用栅格结构设计，台面预留石材装夹定位槽，可配合快速压块完成不同尺寸板材的装夹固定，

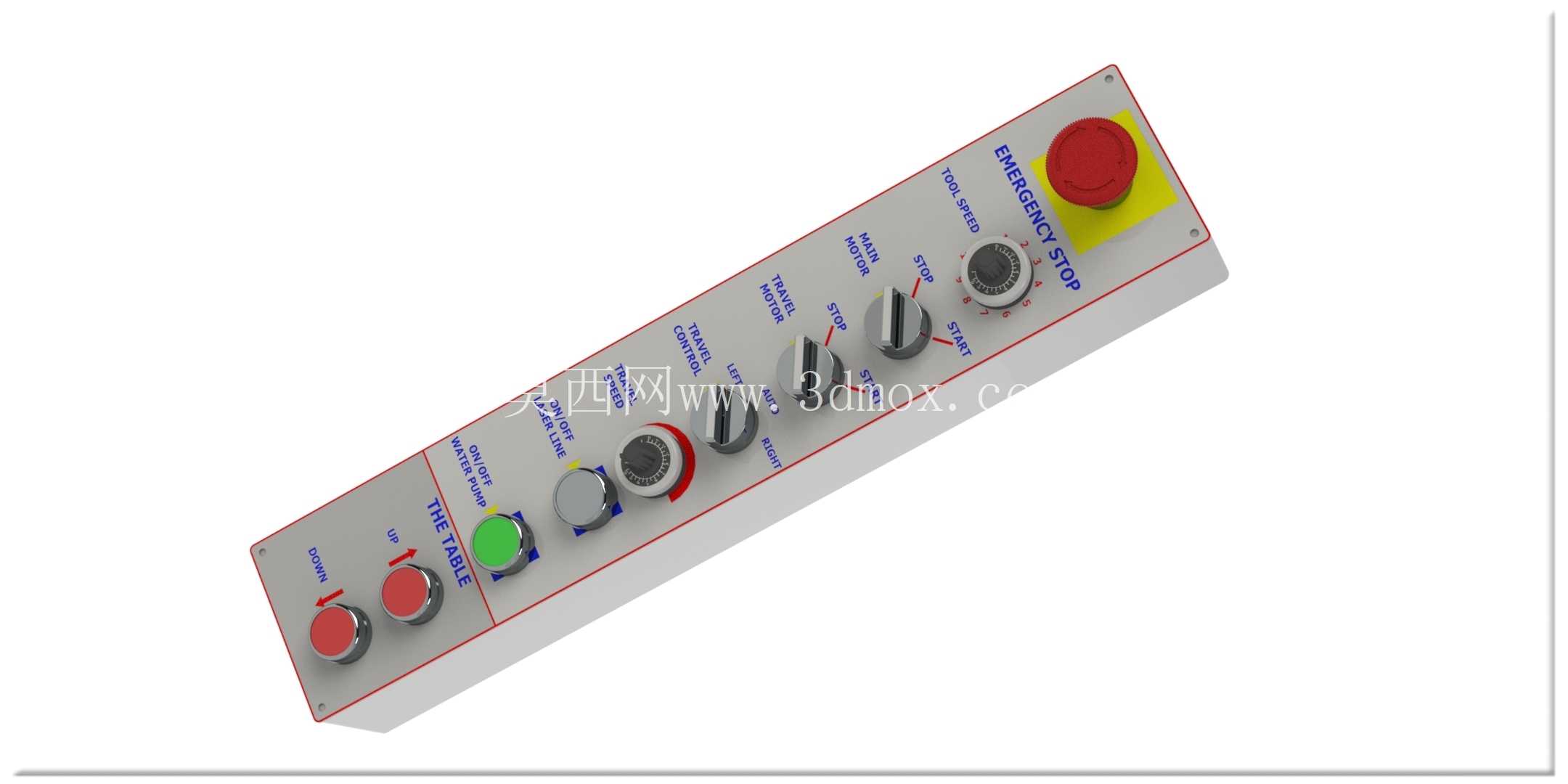

　　栅格间隙可直接将加工产生的废水与石粉导流至下方接水盘，统一汇集后排出设备，避免加工区域积液积渣。设备操作侧预留安全操作空间，两侧配置行程限位与急停触发装置，当横梁移动至行程极限位置或触发急停时可立即切断动力输出，避免设备碰撞损坏。从设计逻辑上，该设备优先考虑石材加工的高粉尘、高湿度恶劣工况，所有电气元件均采用IP65以上防护等级，布线全部采用密封线槽布设，避免石粉水汽侵入造成电气故障；结构受力点均做加强筋处理，龙门横梁的截面采用箱型焊接结构，在移动过程中不会出现挠度变形，保证主轴在横梁全行程范围内的加工精度一致。不同于通用金属加工机床，该设备的传动参数做了针对性适配，主轴转速区间调整为0-18000rpm，

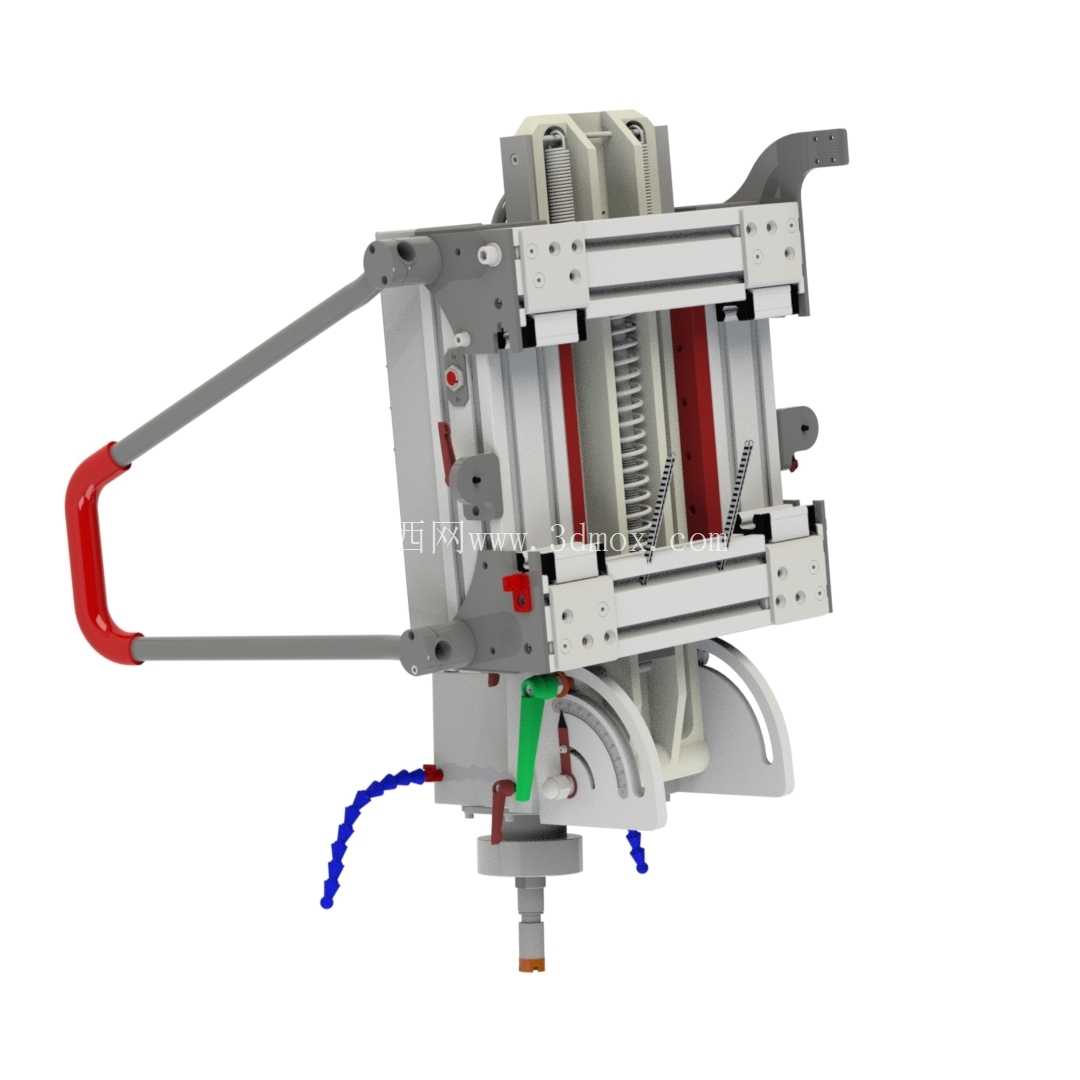

　　进给速度根据石材硬度可在0-15m/min范围内调节，针对花岗岩等高硬度石材可降低进给速度保证切削平稳，针对大理石等相对偏软的石材可提高进给速度提升加工效率。设备的Z轴配置自动对刀装置，装夹完板材后可自动检测板材表面高度，自动补偿加工坐标系，无需人工手动对刀，减少人工操作的辅助时间，同时避免人工对刀误差导致的板材报废。在实际生产场景中，该设备可替代传统的手动切边机、手动磨边机等多台分散设备，单台设备即可完成从板材开料、边缘磨型、台面孔位加工的全流程工序，单块常规厨房台面的加工周期可控制在20分钟以内，大幅提升石材加工车间的生产效率，同时减少人工接触石材切削粉尘的时长，改善车间作业环境。设备的安装边界需考虑外接冷却水循环系统与电控柜的摆放位置，电控柜需放置在远离喷淋水的设备侧方，冷却水循环系统可放置在设备下方或侧方，管路连接需做密封处理，避免漏水影响车间地面。日常维护层面，导轨面需每日清理石粉并加注润滑脂，齿轮齿条需每周清理并涂抹专用润滑脂，水冷主轴需定期更换冷却水并清理水路水垢，保证主轴冷却效果，避免主轴高温损坏。
