高压绝缘玻璃绝缘子灯罩结构设计

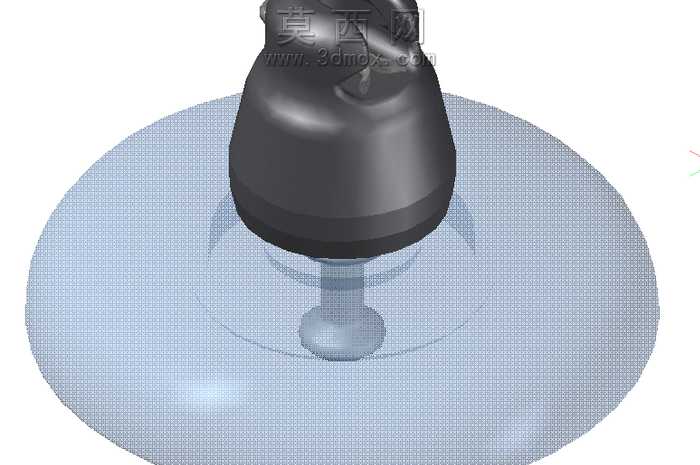

本作品为适配高压绝缘场景的玻璃绝缘子灯罩三维建模设计，建模过程严格遵循IEC 60305标准规范，以指定U210B型号绝缘子参数为核心设计依据，首先在三维建模环境中完成基准坐标系搭建，依次绘制绝缘子顶部金属连接端、中部绝缘伞裙、底部耦合连接位的二维轮廓草图，通过旋转、拉伸、布尔运算等基础建模指令完成主体结构的初步成型。建模过程中精准控制核心尺寸参数，确保绝缘子间距为170毫米，外层灯罩壳体直径达到280毫米，底部耦合结构严格匹配IEC 60120 iz大小20的尺寸要求，保证各部件装配间隙控制在合理公差范围内，避免出现结构干涉问题。材质渲染阶段，针对不同部件的物理属性分别配置对应材质：顶部金属连接端采用哑光黑色金属材质，调整金属粗糙度、反射率参数还原铸铁配件的真实质感；中部玻璃绝缘伞裙配置半透明高透光玻璃材质，添加轻微的表面磨砂纹理与光线折射属性，还原钢化玻璃绝缘子的通透质感与光学特性；底部耦合连接位采用亮面金属材质，突出连接结构的精密加工质感。结构设计上充分考虑高压绝缘场景的使用需求，外层灯罩采用大直径圆盘式结构，既可以为内部绝缘子提供防尘、防外力磕碰的防护作用，也可以通过伞裙式的曲面结构引导雨水滑落，避免表面积水影响绝缘性能；顶部连接端采用流线型曲面过渡设计，减少高压环境下的尖端放电风险；底部耦合结构预留标准安装位，可直接与对应规格的电力金具完成适配装配，无需额外调整结构尺寸。设计过程中反复校验各部件的装配关系，通过软件自带的干涉检查功能排查结构冲突，对曲面衔接处做圆角过渡处理，消除尖锐棱角带来的安全隐患与电场集中问题，最终渲染输出的效果完整还原了产品的真实外观与结构特征，可直接用于电力配件的产品展示、装配模拟与生产参考。
