铸铁辐条式工业传动滑轮三维设计

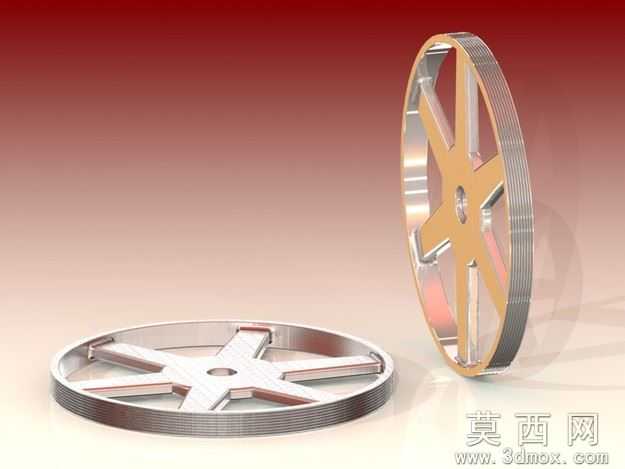

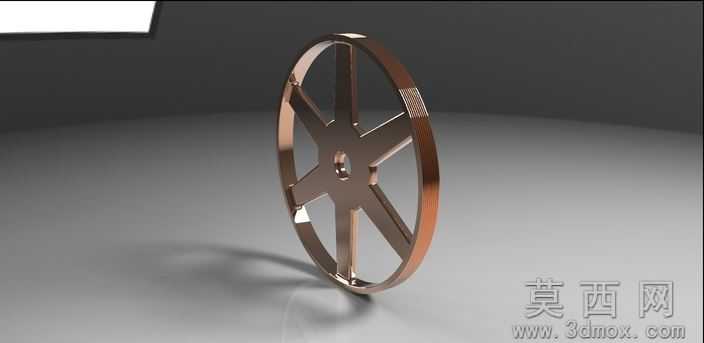

本作品为工业场景使用的辐条式铸铁滑轮，建模阶段采用参数化设计思路，先以中心安装孔为基准绘制中心轮毂的截面轮廓，通过旋转命令生成带键槽的轮毂基体，保证中心孔的同轴度与安装配合精度。轮辐部分采用六根等距分布的矩形截面辐条结构，通过圆周阵列命令完成均匀排布，每根辐条与轮毂、轮缘的衔接处均做了圆角过渡处理，避免应力集中问题，提升零件的结构强度与使用寿命。轮缘部分根据滑轮的使用场景设计了适配绳索的凹槽轮廓，外圆面做了细微的滚花纹理建模，模拟实际产品的防滑结构，提升绳索传动过程中的摩擦力，减少打滑风险。材质渲染阶段选用铸铁材质，调整金属粗糙度、反射率参数，还原铸铁零件表面的哑光金属质感，同时对辐条边缘、轮缘外圆做了细微的磨损效果处理，让模型更贴近实际工业使用的真实状态。整体结构设计兼顾轻量化与结构强度，六辐条的布局相比实心轮体大幅降低了零件自重，同时保证了径向承载能力，可适配起重设备、传动机构、输送线等多种场景的使用需求，建模过程中所有尺寸均遵循通用五金配件的行业标准，中心安装孔、轮缘直径、辐条厚度等参数均经过合理性校验，可直接用于后续的工程图导出、仿真分析或3D打印验证。
