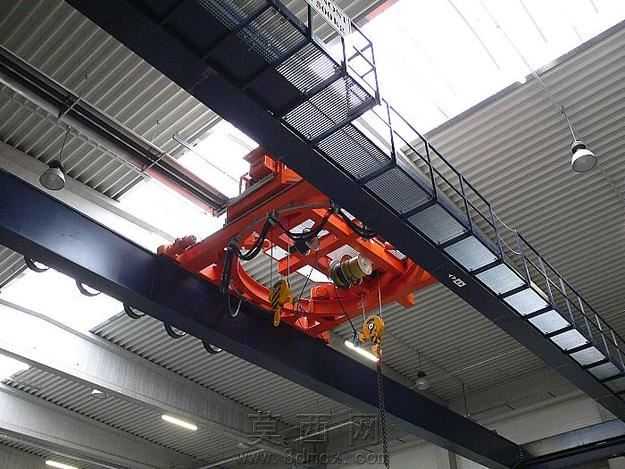

旋转悬挂式起重设备三维结构设计

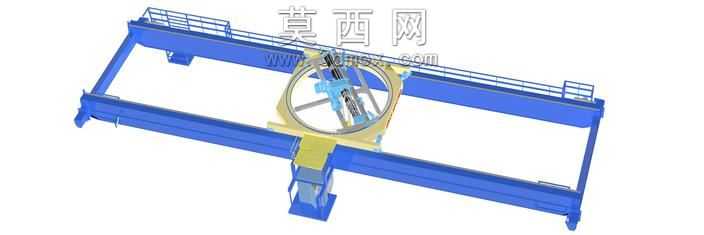

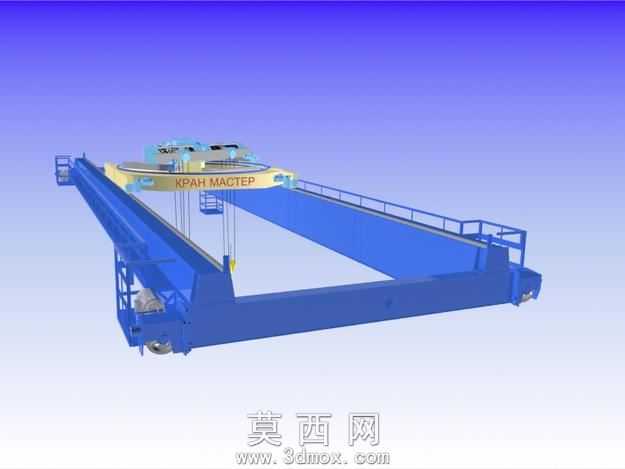

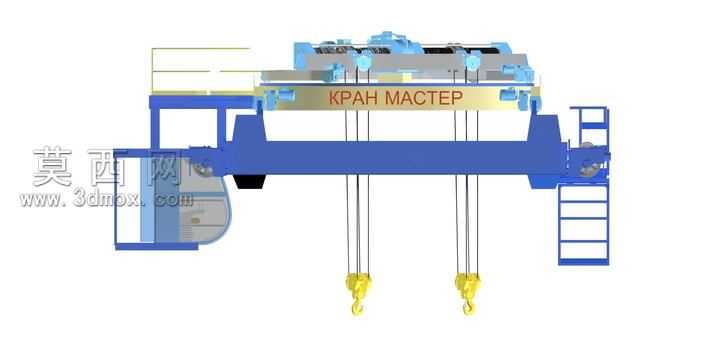

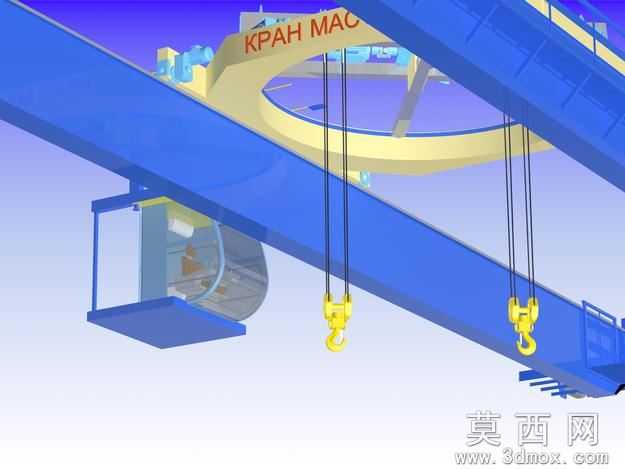

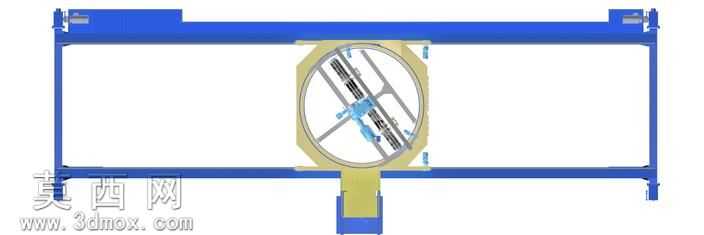

本作品为旋转悬挂式起重机的三维数字化模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循起重机械设计规范与实际工程应用的尺寸比例要求，完整还原了该类起重设备的真实结构形态。模型主体结构以主梁为核心承载部件，采用箱型梁结构设计，建模时通过拉伸、放样、布尔运算等特征操作，精准还原了主梁的截面形态、端部连接结构以及侧边的安全护栏结构，护栏部分通过阵列特征快速生成等距排布的栏杆构件，保证了结构的规整性与设计合理性。上部的旋转承载平台是该设备的核心功能部件，建模时单独拆分了旋转支撑座、行走小车轨道、起升机构安装位等子结构，清晰呈现了旋转机构与主梁的连接关系，可直观展示设备的旋转作业范围与运动逻辑。起升机构部分完整还原了电动葫芦、吊钩组件、钢丝绳缠绕路径的结构，吊钩组通过装配约束实现了与起升滑轮组的正确配合，可直观展示起升作业的动作逻辑。设备两端的行走端梁结构也做了精细化建模，包含行走轮组、端梁连接座、限位装置等细节，还原了起重机沿轨道行走的功能结构。材质渲染方面，主体承载结构采用工业设备常用的深蓝色金属漆材质，通过调整材质的粗糙度、金属度参数模拟真实的涂装钢材质感，旋转平台部分采用浅金色金属材质区分功能部件，护栏、行走轮等部件分别对应银灰色金属、深灰色橡胶等材质，搭配渐变蓝色背景完成渲染输出，整体视觉效果清晰区分各功能部件，便于观察结构组成。设计思路上，该模型重点突出旋转悬挂式起重机可沿上部轨道行走同时带动下部起升机构旋转作业的功能特点，通过拆分各装配子部件，清晰展示了设备的承载逻辑、运动路径与各部件的装配关系，可用于起重机械的结构教学、方案展示、虚拟装配验证等场景，模型各部件均保留了可编辑的参数化特征，便于后续根据实际工况需求调整尺寸参数、修改结构细节，适配不同的厂房吊装作业场景需求。
