冶金厂区化学水处理加药集成装置

　　这套撬装化化学水处理装置主要面向冶金厂区循环水、生产废水及工艺补水的药剂投加与水质稳定场景，整体将储药罐体、计量投加单元、管路阀组、检测仪表和公共底座整合在同一安装框架内，适合在厂房边缘、水处理车间、泵站旁或室外设备区快速落位。现场使用时，装置可根据水质波动完成药剂储存、定量输送、管路分配和局部循环，服务于阻垢、缓蚀、混凝、pH调节等水处理环节，减少分散配管带来的施工误差和后期维护难度。

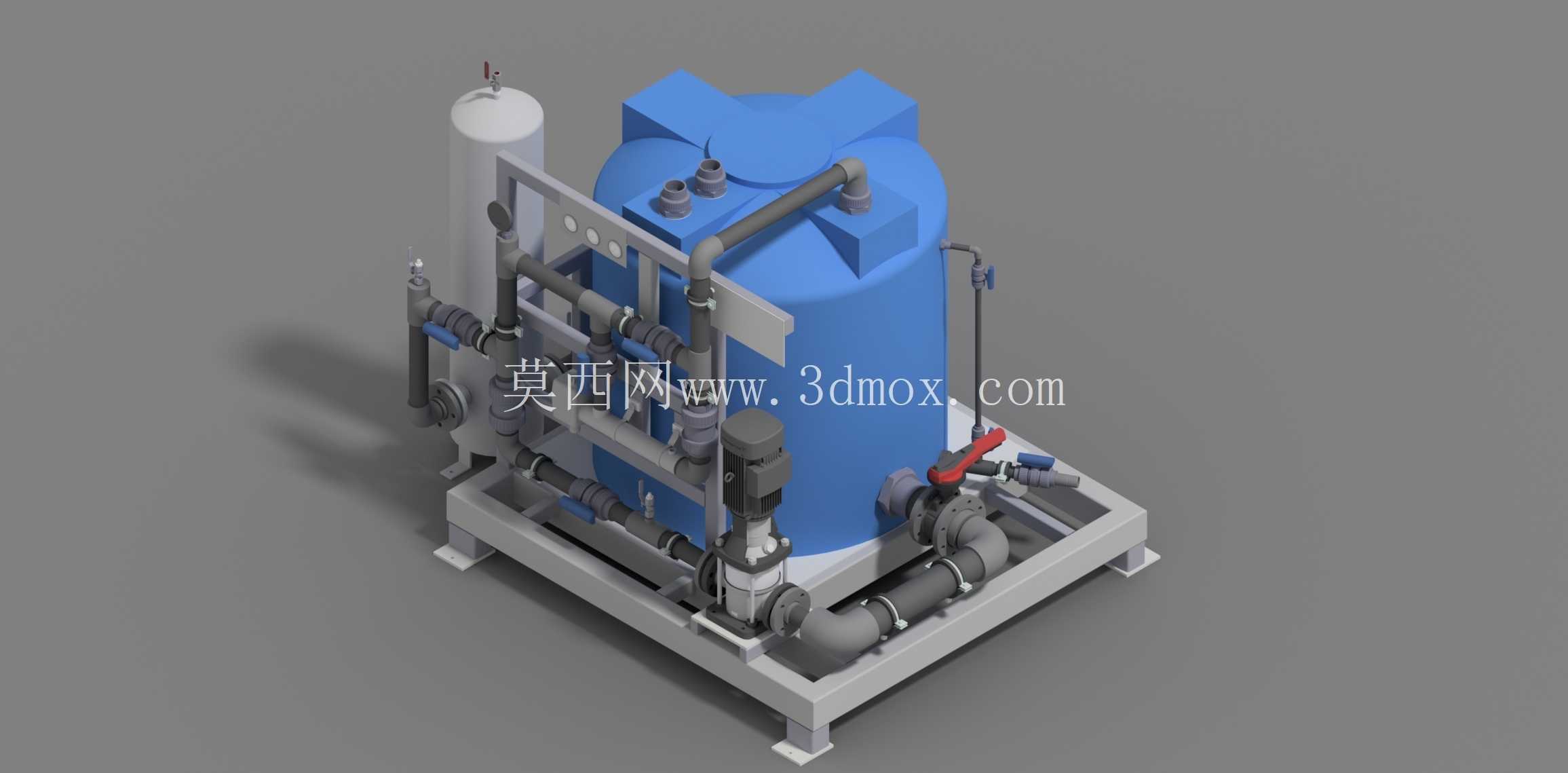

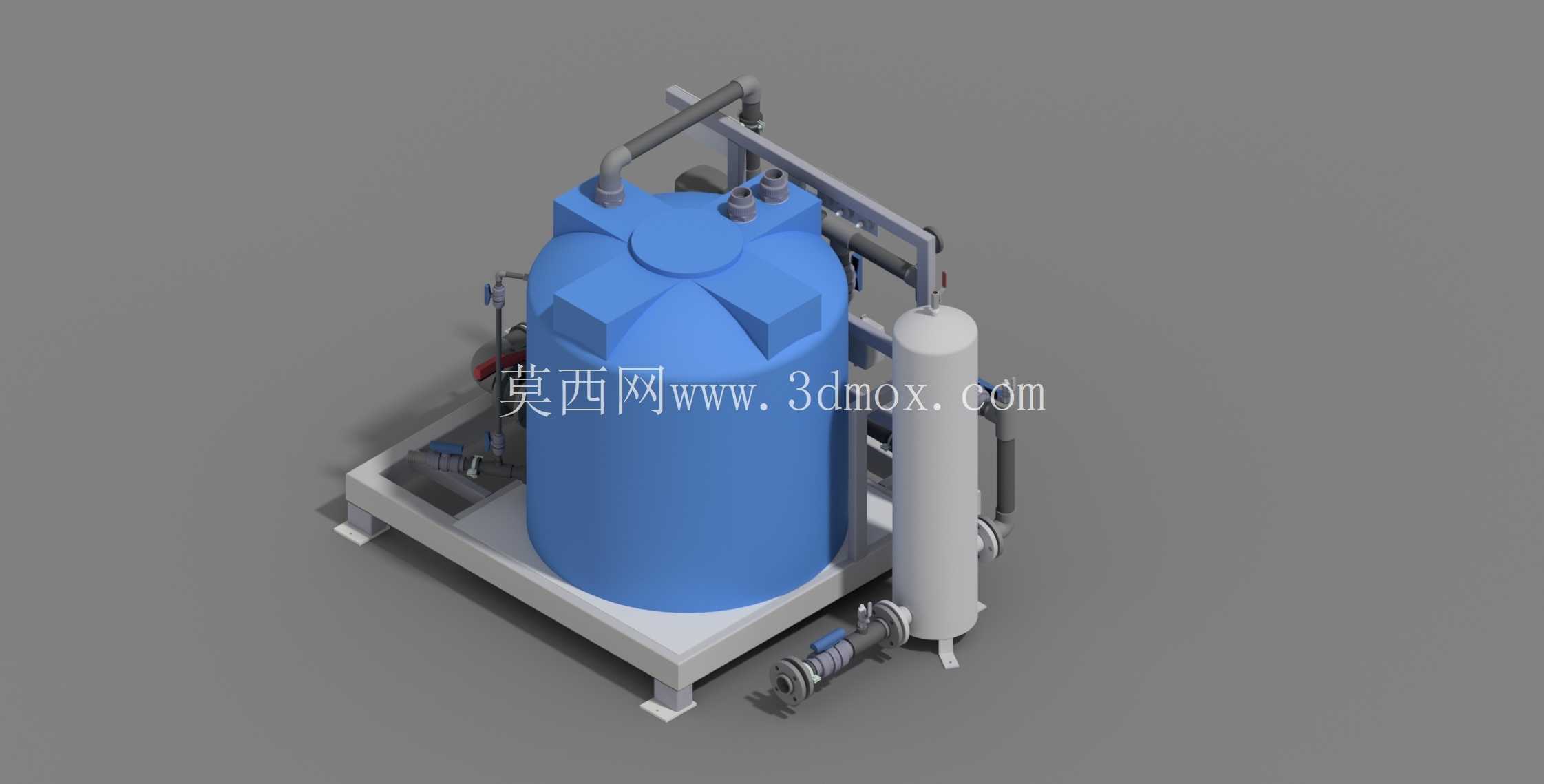

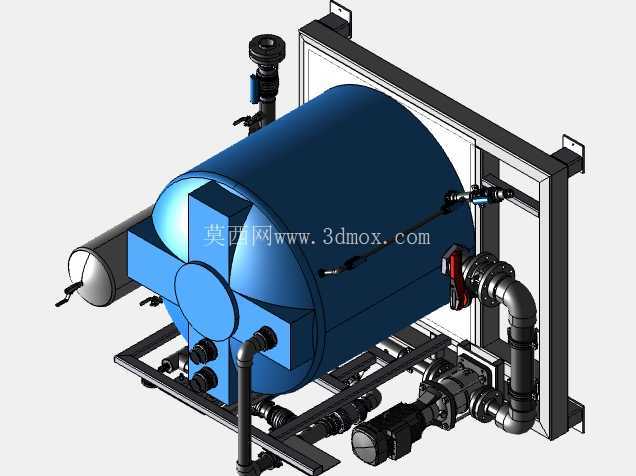

　　从结构布置看，中部大型立式罐体承担药剂储存或反应缓冲功能，罐体顶部设置检修与接管接口，侧面预留液位、加药、回流和排空连接位置。罐体旁布置小型立式承压罐，可用于稳压、辅助储存或气液分离，具体接口逻辑随工艺流程确定。周围管道采用分层走向，主干管沿底座边缘和罐体侧面敷设，支管再分配至泵、阀及检测元件，既保证操作面留有通行空间，也使关键阀门和仪表处于人员可触及的高度。

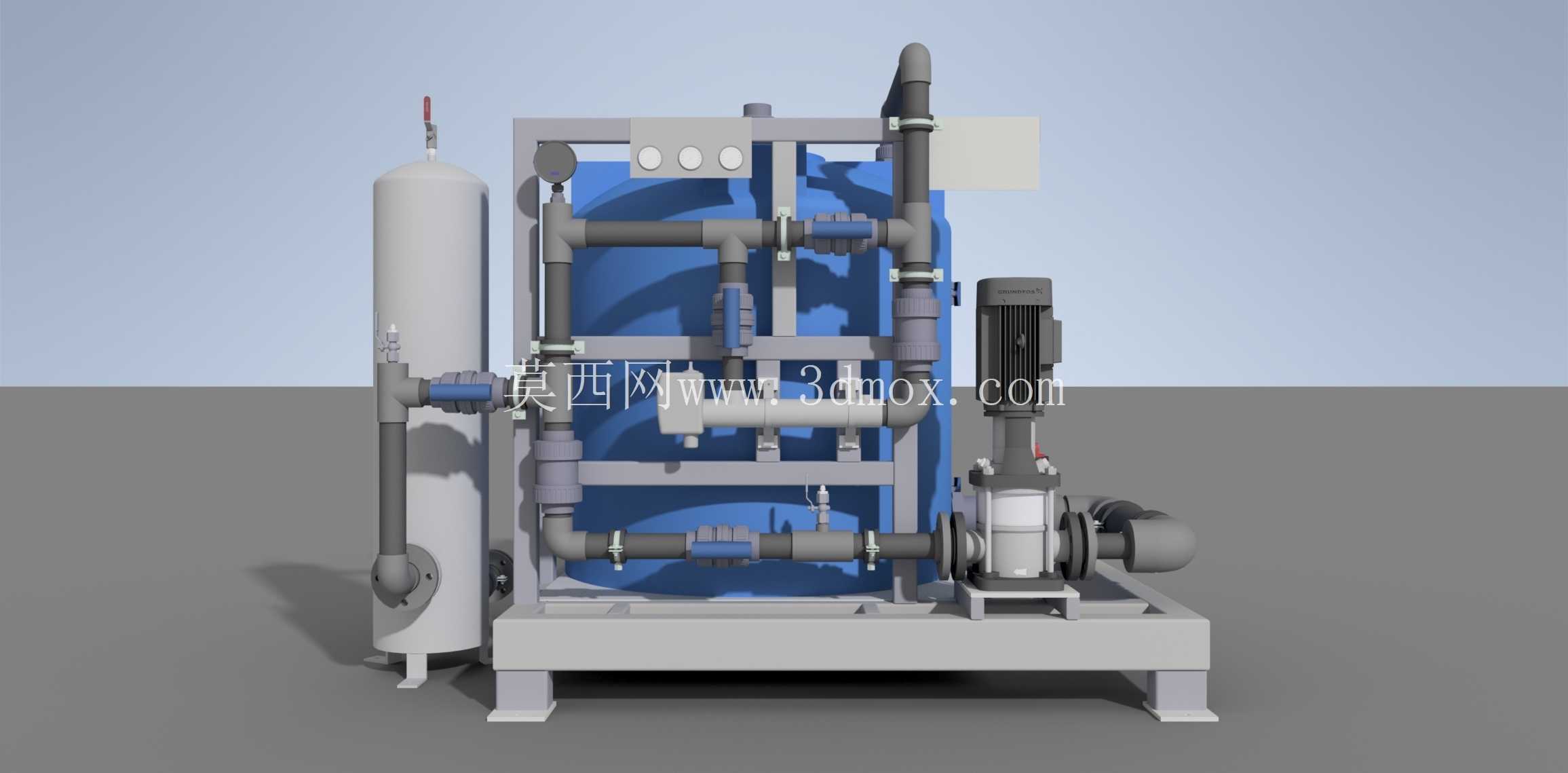

　　泵组集中布置在底座前侧，进出口通过弯头、法兰和短管与主管路连接，便于检修时单独拆卸。管路上设置手动阀、止回元件、调节阀及取样或检测接口，能够在投加、回流、备用切换之间形成明确路径。红色操作件位于较醒目的管段位置，用于紧急切断或高频操作，符合现场巡检时快速识别的需要。管路支架与撬座横梁相连，避免泵体振动直接传递到薄壁罐体，也减少长悬臂管道在运行中的晃动。

　　设计思路上，装置优先考虑工厂预制和整体运输。公共底座采用型钢焊接框架，承托罐体、泵组和管路，外形边界规整，吊装点和支撑面清晰。三维布置时需要核对罐体最大外径、顶部管口高度、泵组检修抽出距离以及侧方阀门手轮空间，避免设备到场后与厂房梁柱、电缆桥架或工艺管线干涉。底座四周应保留排水和清洁空间，罐体附近宜设置围堰或集液区域，以适应化学药剂跑冒滴漏的管理要求。

　　在安装边界方面，前端操作通道需满足阀门启闭、泵体维护和仪表读数需求；后侧和侧方管路虽然可以贴近框架布置，但法兰位置不应贴死，需留出扳手操作空间。顶部接口与上方障碍物之间应保留管件连接和检修余量，罐体人孔或顶盖位置不得被管道遮挡。泵基础与撬座之间可设置减振垫，进出口管道宜通过合理支撑承担重量，避免载荷长期作用在泵法兰上。

　　建模过程中，罐体按薄壁容器与接管补强关系表达，管口方位、法兰压力等级和连接尺寸需要与工艺流程一致；管道部分应反映真实坡度、弯头半径和阀件长度，不能仅用示意线条代替。计量泵、电机、阀门、压力表和液位元件按实际安装高度装配，便于后续生成管路布置图、材料统计表和检修空间校核。对于撬装设备而言，三维模型不仅用于外观展示，更重要的是在设计阶段暴露管路碰撞、操作距离不足、维护通道狭窄等问题，从而提高制造装配和现场投运的确定性。
