撬装式冷凝水脱盐净化处理装置

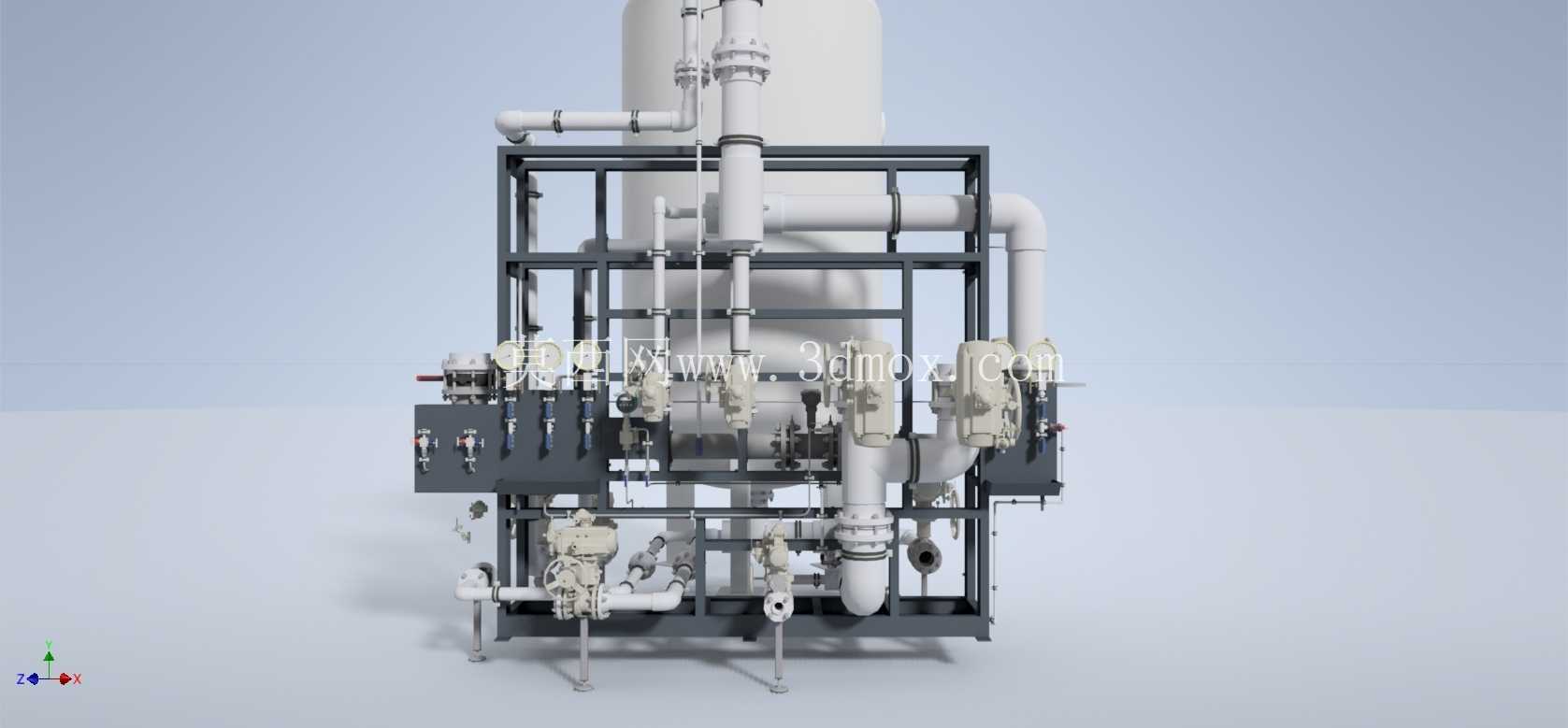

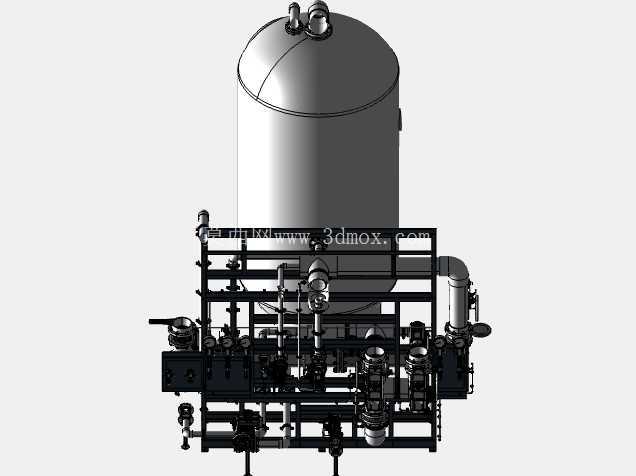

　　这套三维建模作品呈现的是一套集成于钢制撬座上的冷凝水脱盐净化处理装置，整体采用框架式立体布局，将立式承压罐体、多级过滤单元、输送泵组、阀门管路及仪表控制元件集中装配在同一底座范围内，属于典型的工业水处理撬装设备。从现场布置角度看，这类装置主要服务于蒸汽冷凝水回收系统，在化工、电力、制药、食品加工以及大型集中供热场景中，蒸汽换热后产生的冷凝水虽具备较高余热价值，但往往会因管路腐蚀、介质串漏、换热设备渗漏等原因混入盐分、金属氧化物、悬浮杂质及少量油分，若直接回用会造成锅炉结垢、管道堵塞甚至热力设备腐蚀，该脱盐装置的核心作用就是对回收冷凝水进行逐级净化，去除溶解盐类与固体污染物，使出水水质满足锅炉给水或工艺用水的回用标准。

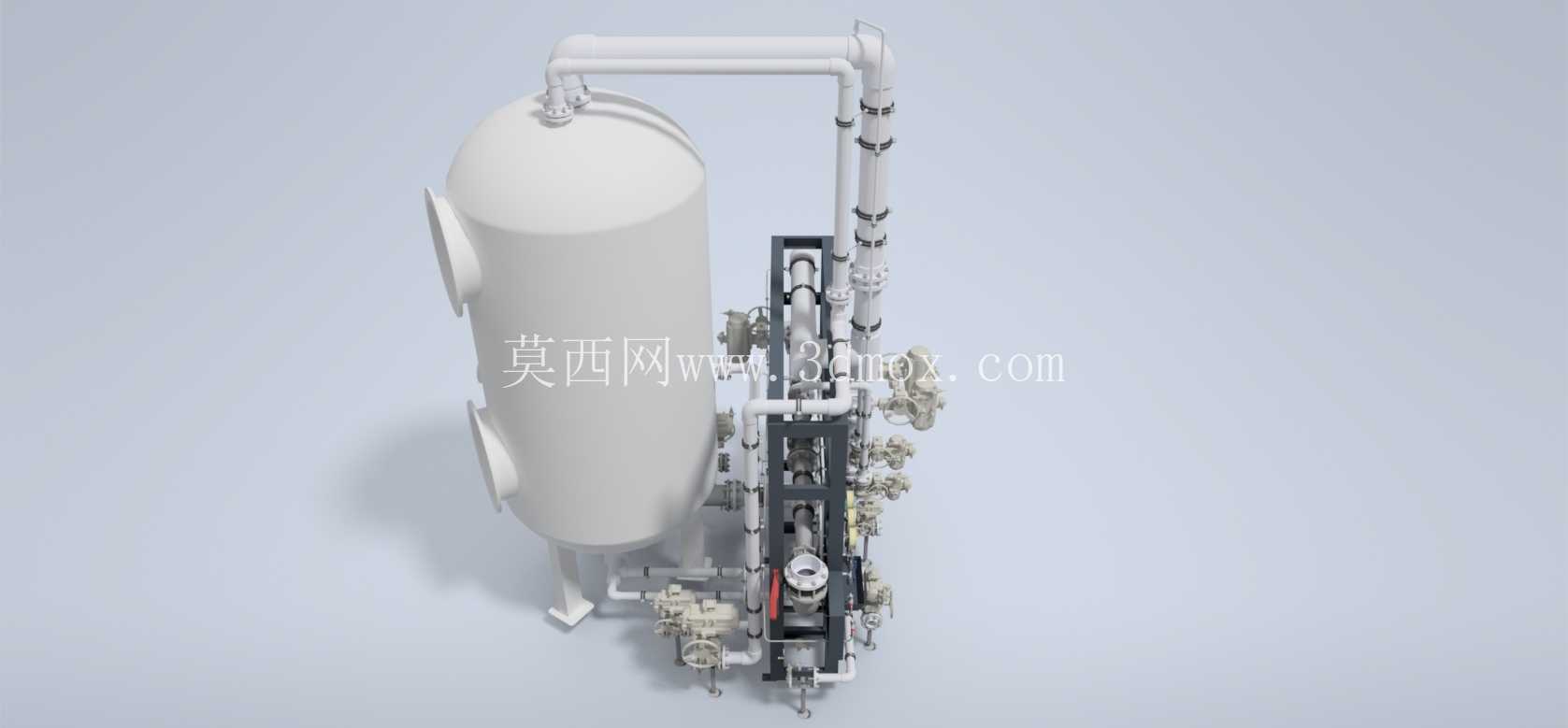

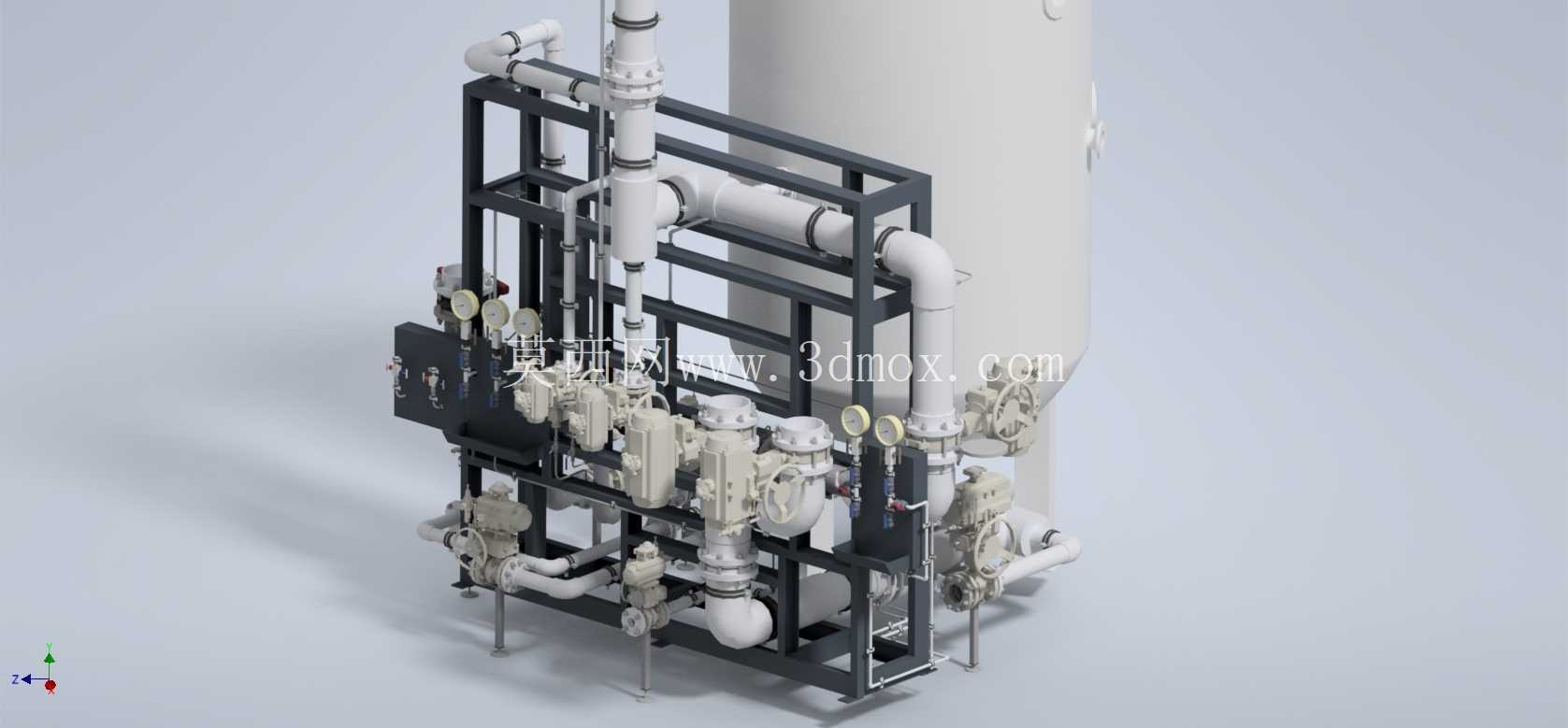

　　设备的结构设计思路围绕紧凑化与可维护性展开，撬体框架采用型钢焊接成型，底层布置输送泵与低位管路，中层依次排布精密过滤器、树脂处理或膜分离单元及配套阀组，高位设置主管道与排气、取样接口，右侧立式大罐体承担缓冲、储存或离子交换功能，各功能模块之间通过法兰管道与弯头连接，管路走向充分考虑了流体阻力与操作空间的平衡。撬装化设计使整套设备在制造厂内即可完成装配、管路连接与初步调试，运抵现场后仅需对接进出水法兰、电源与排污接口即可投用，大幅减少现场施工周期与安装误差。

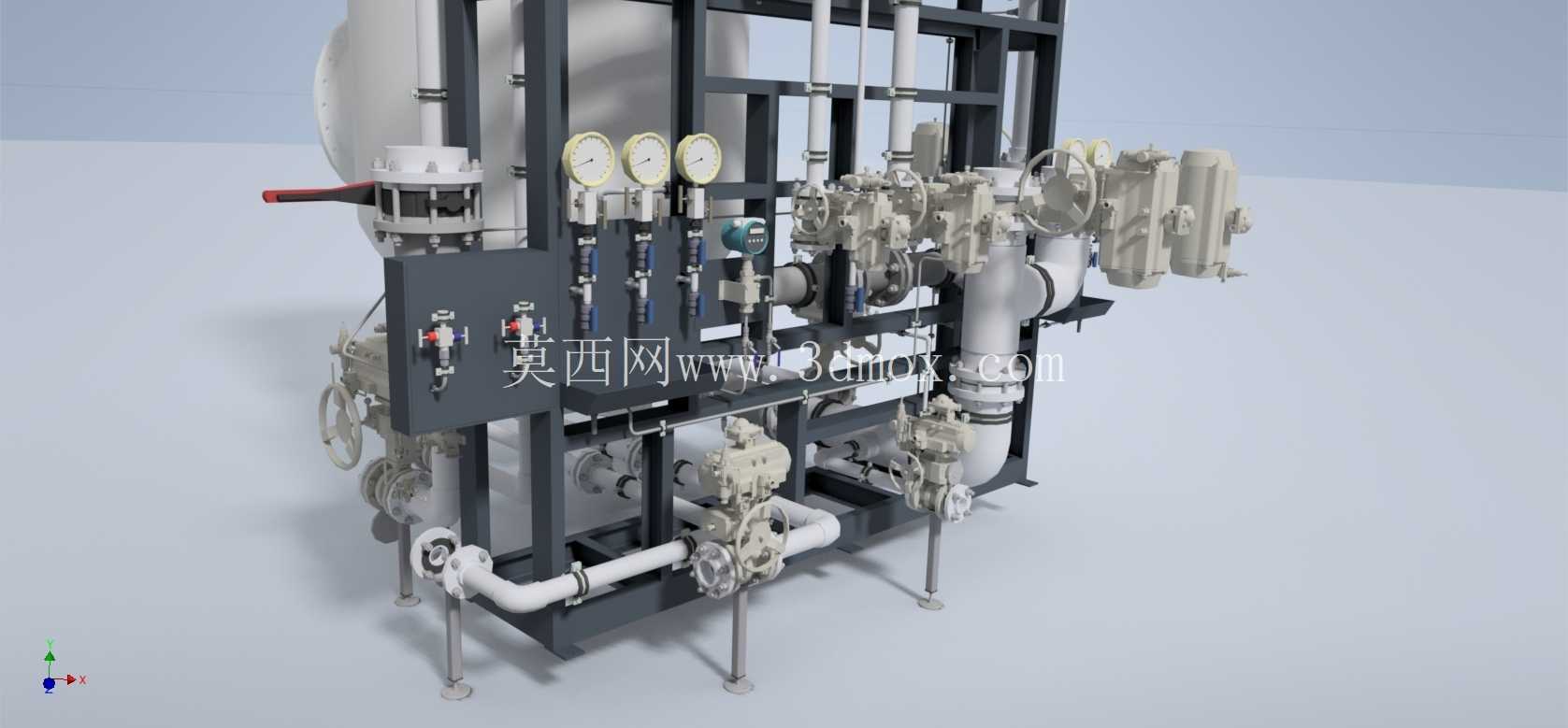

　　从功能配置上看，装置集成了增压输送、多级过滤、脱盐净化、压力监测与流量调节环节，管路上分布的压力表、阀门与取样口可实时监控各段压差与水质状态，便于判断滤芯或滤料的更换周期；泵组采用一用一备或并联配置思路，保证系统连续运行；立式罐体与过滤单元的排布预留了检修抽芯空间，框架侧面的操作面板集中了关键控制阀门，日常巡检与操作路径清晰。外形与安装边界方面，整套装置长宽高按标准撬块比例设计，底座型钢兼顾叉车搬运与地脚固定需求，顶部管路最高点、罐体外缘与框架立柱共同构成设备的最大外轮廓，建模时已还原法兰连接位置、阀门手轮操作空间及仪表凸出尺寸，可直接用于厂区布局规划、设备就位校核与管路碰撞检查。对于结构设计人员而言，该模型完整呈现了水处理撬块从工艺分区、管道排布到支撑固定的典型实现方式，对同类净化设备的方案设计与选型参考具有实际工程价值。
