立式承压吸附过滤罐体及撬装管路

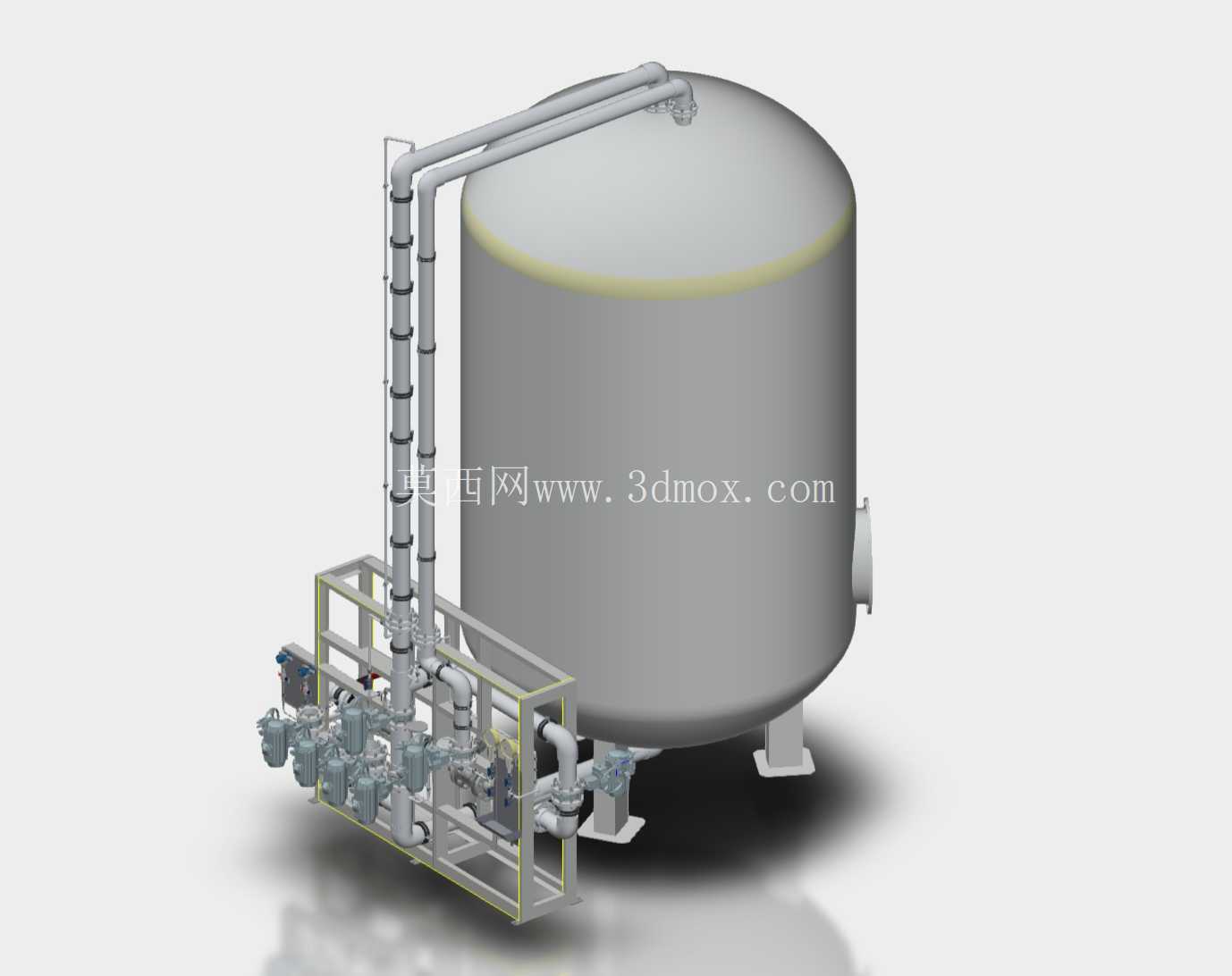

　　这套吸附过滤装置以立式圆筒承压罐体为核心，配套外部上升管路、阀组、泵类元件、检测仪表和底部撬装框架，适用于工业循环水、工艺给水、废水深度处理以及需要通过滤料吸附去除悬浮物、杂质或特定介质的场合。罐体采用上封头与圆筒段组合的结构形式，下部设置支腿承载，整体重心集中在罐体轴线附近；外部管路从低位撬装区延伸至罐顶，形成便于操作、检修和流程切换的布置方式。

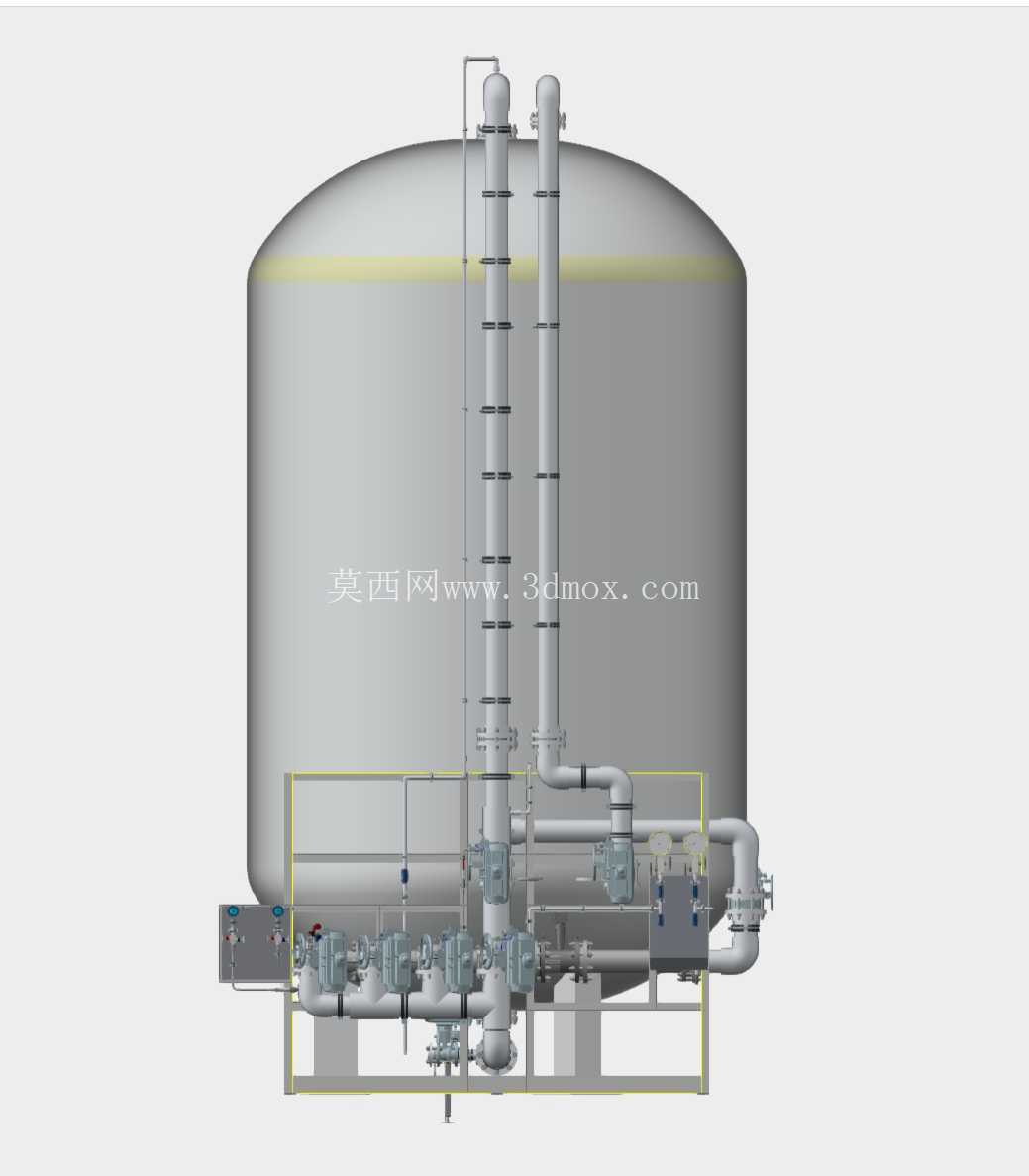

　　从现场使用角度看，这类设备通常布置在水处理车间、公用工程站房或成套处理线中。液体经管路进入罐体后，在内部滤料层或吸附介质中完成净化，再由相应接口排出。罐外多路管线承担进水、出水、反洗、排气和旁路切换等功能，阀组集中在下部框架区域，可减少操作人员在高位阀门间往返。对于需要定期反洗或再生的过滤工艺，管路走向和阀门空间尤其重要，模型中管线沿罐体侧面分层固定，既保留了通行空间，也使法兰、弯头和支撑位置清晰可见。

　　结构设计上，圆筒罐体承担主要压力边界，封头过渡区需要关注应力连续和开孔补强。罐顶接管集中布置，便于与外部工艺管廊对接；侧面接口与下部撬装区保持合理高差，避免管道急弯造成阻力突增。支腿采用离散支撑形式，落点位于罐体下部承载环附近，能够将满载重量传递到设备基础。建模时应保证支腿底板、地脚板、加强筋和罐体连接处的相对位置准确，否则后续出基础条件图时会影响预埋件排布。

　　撬装部分把泵、阀、管路和支架组合在同一框架内，适合工厂预制、整体运输和现场快速就位。框架杆件围绕设备操作面布置，边缘留出法兰拆装空间；管道支架在竖直长管上分段设置，可降低充水运行时的振动和热胀影响。多台小型泵阀并列安装时，进出口方向、手轮操作高度和仪表读取方向都需要统一考虑。模型中下部元件密度较高，实际工程中还应核对阀门全开时的手轮边界、法兰螺栓抽出距离以及检修时管件吊运路径。

　　外形边界方面，罐体直径决定设备占地宽度，罐顶管路最高点决定车间净空要求，侧面竖直管线和阀组则构成检修侧的主要外轮廓。设备就位前需确认罐体基础与撬装框架基础的标高关系，保证低位管道能够自然对接，不应通过强行配管补偿基础偏差。罐体周围应预留滤料装填、人孔开启、仪表拆卸和管道维护空间；罐顶阀门若需频繁操作，应结合平台或爬梯设置，不能只依赖模型中的静态管路位置判断可达性。

　　三维建模时，圆筒、封头、支腿和管口可按主体参数先行建立，再根据工艺流程铺设外部管线。管道折弯处应保持弯曲半径和连接高度一致，法兰片与阀门端部要同轴对齐；撬装框架的立柱、横梁和斜撑需与设备荷载、吊装点相协调。对于选型人员，该模型可用于核对罐体容量、管口方位、管廊接口和维修通道；对于结构设计人员，则可进一步展开支腿强度、框架刚度、管架受力和基础载荷校核。整体结构体现了承压过滤设备与撬装管路集成的典型工程思路，既满足净化处理功能，也兼顾制造装配和现场维护。
