公制600微型双屏蔽深沟球轴承参数化结构

　　微型双屏蔽轴承主要服务于空间紧凑、转速较高且对污染物侵入敏感的旋转支承场景。在小型仪器、精密传动箱、伺服输出端、医疗器械、办公自动化设备以及轻量化机械臂关节中，这类轴承既要承担径向载荷，也要在一定范围内承受双向轴向载荷。与敞开式结构相比，双侧屏蔽盖能够在不显著增加外形包络的前提下，阻挡灰尘、纤维屑、粉末和少量飞溅介质进入滚道，同时保留较低的摩擦阻力，适合长期连续运转或间歇启停的机构。

　　该系列围绕公制600尺寸族建立，内径、外径、宽度以及钢球分布均遵循微型深沟球轴承的常用边界。模型中可以看到内圈、外圈、滚动体、保持架和两侧屏蔽盖的完整装配关系：内圈与轴颈配合，外圈装入轴承座孔，钢球沿沟道滚动，保持架将滚动体均匀分隔，避免相邻钢球接触摩擦；屏蔽盖嵌入外圈槽位并靠近内圈台阶，形成非接触式防护。这样的结构在装配时不需要额外复杂密封件，轴向占用小，维护需求低，尤其适合批量设备中对可靠性和一致性要求较高的部位。

　　从设计思路看，参数化建模并不是简单复制单个轴承外形，而是把系列化零件的关键几何关系组织起来。内圈沟道曲率、外圈沟道位置、钢球直径、球数、节圆直径、挡边高度和屏蔽盖间隙相互约束。更改内径或宽度后，滚道中心、滚动体排布和保持架窗口能够随规则联动，避免出现钢球与沟道干涉、保持架越界或屏蔽盖与内圈摩擦等问题。对于结构工程师而言，这种方式更接近真实选型过程：先确定轴径和座孔空间，再校核载荷、转速、润滑与密封形式，最后把符合边界的轴承放入整机装配。

　　在实际设备中，微型轴承的安装边界往往决定周边零件设计。轴肩不能过高，否则内圈拆卸困难；座孔倒角也需与轴承外圈圆角匹配，防止装配时顶住端面。若采用挡圈、压盖或粘接固定，需要给压紧件留出轴向空间，同时避免压力直接作用在屏蔽盖上。双屏蔽结构通常预填润滑脂，设计人员在布置相邻零件时应保留适度散热空间，不要让轴承外圈被完全封闭在高热源附近。对于高速轻载工况，配合不宜过紧；对于往复摆动或冲击较明显的部位，则要关注内圈与轴、外圈与座孔之间的蠕变风险。

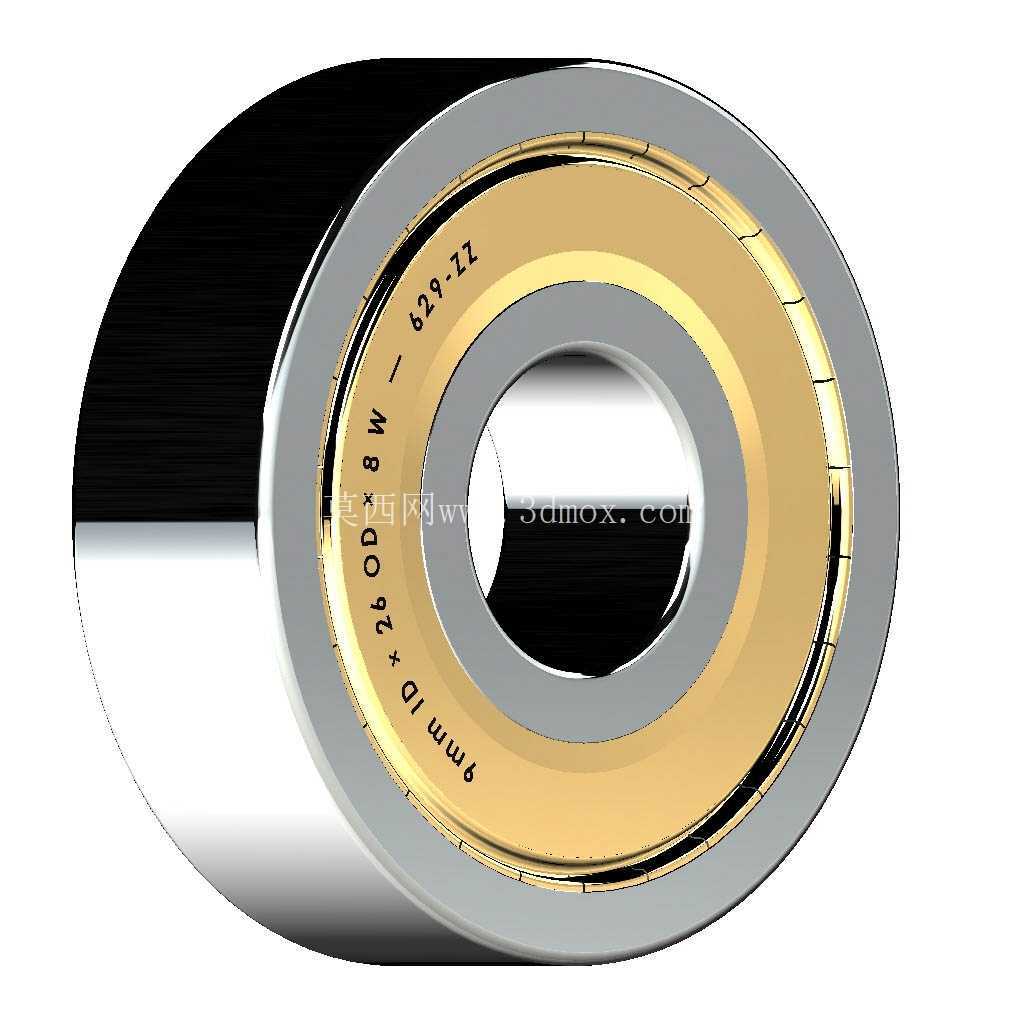

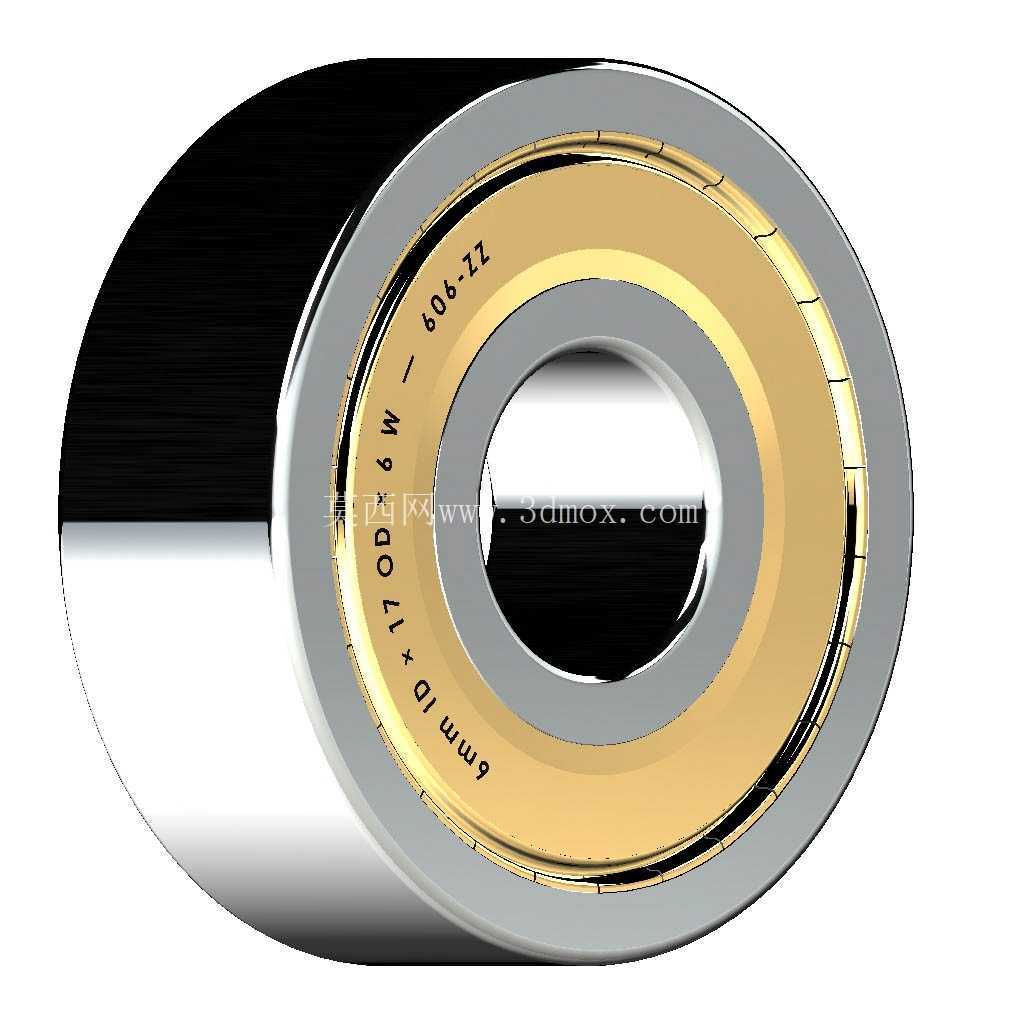

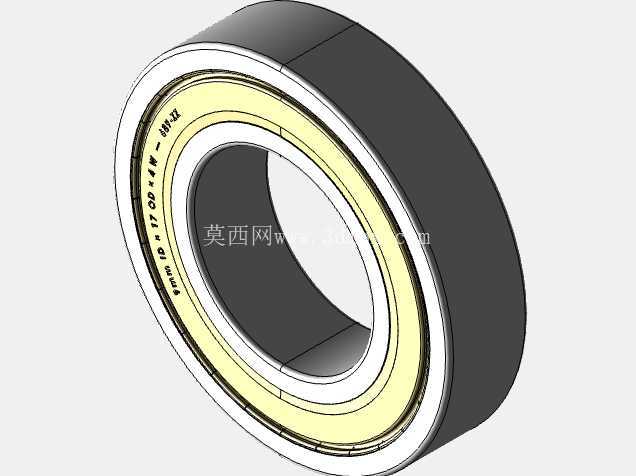

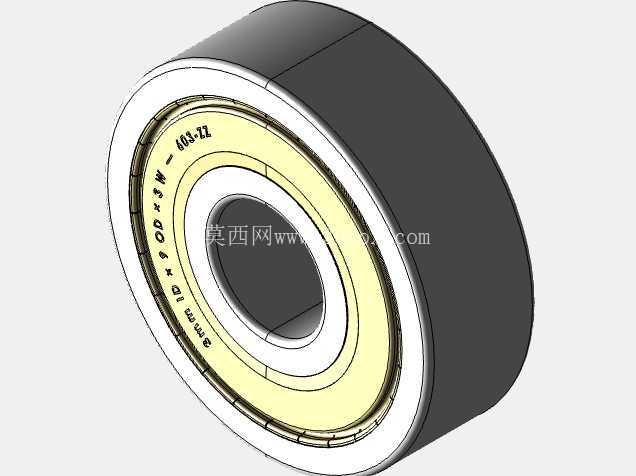

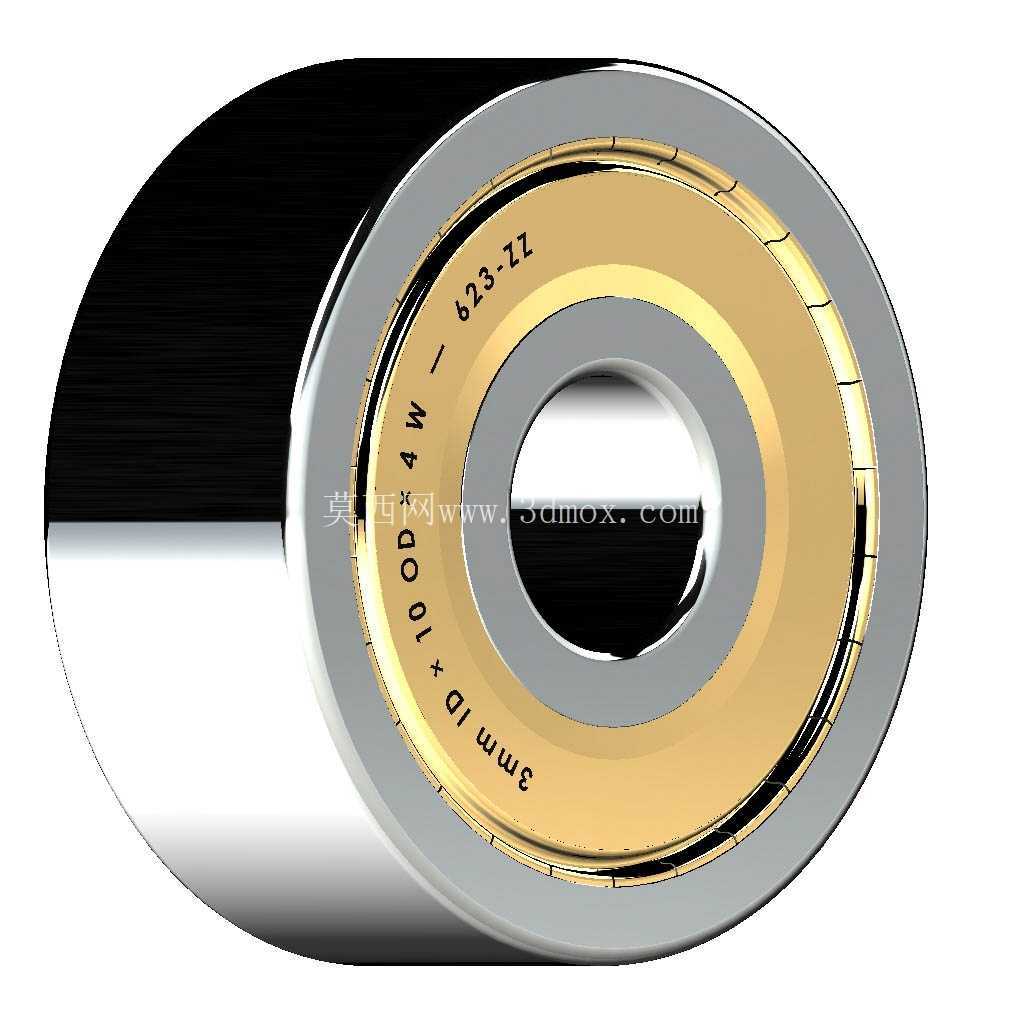

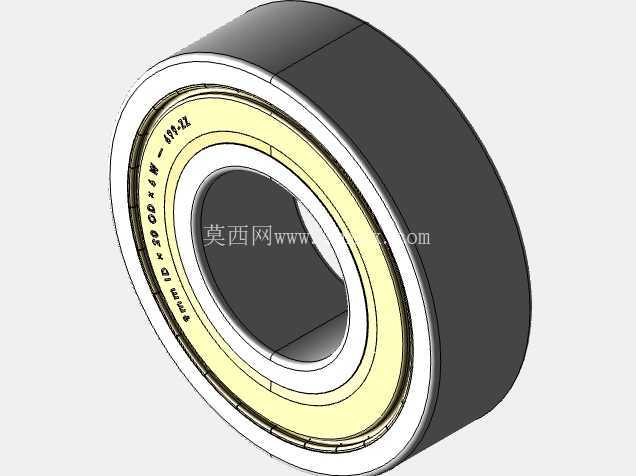

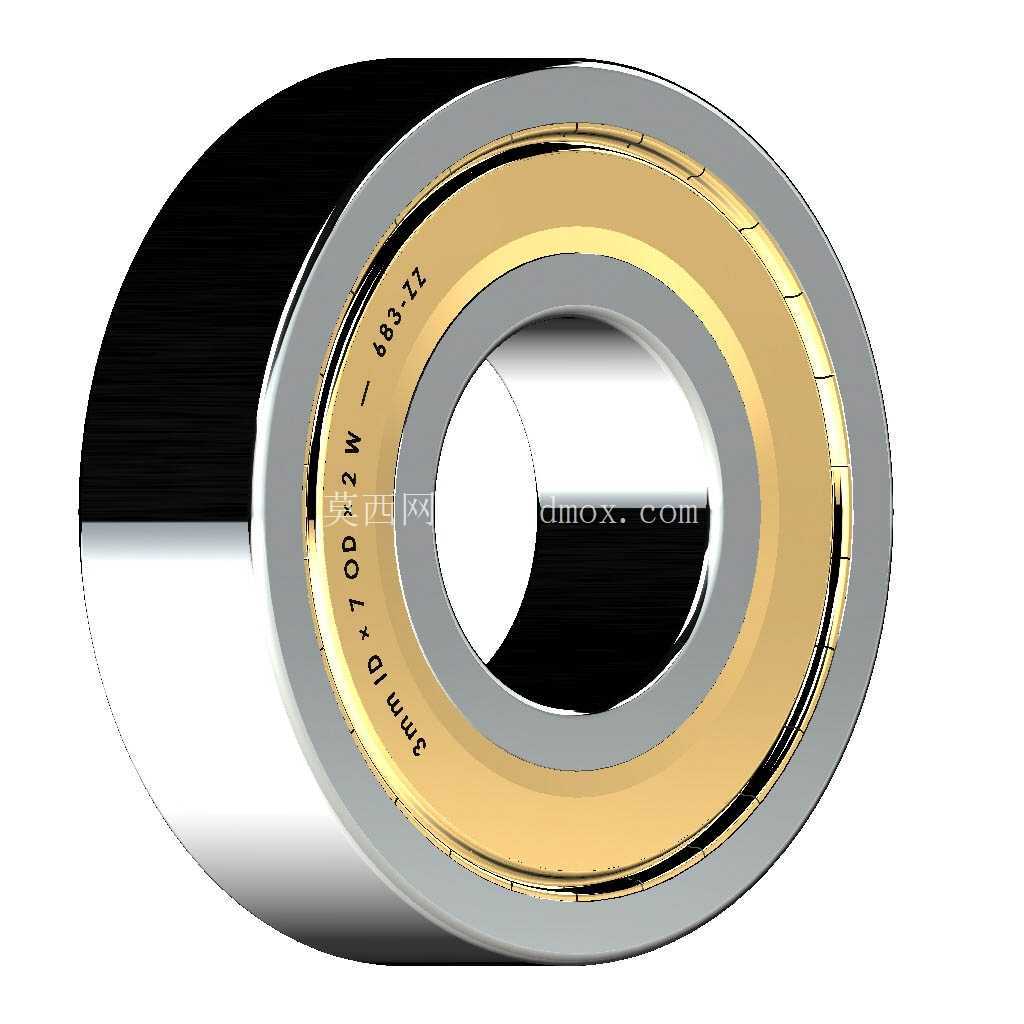

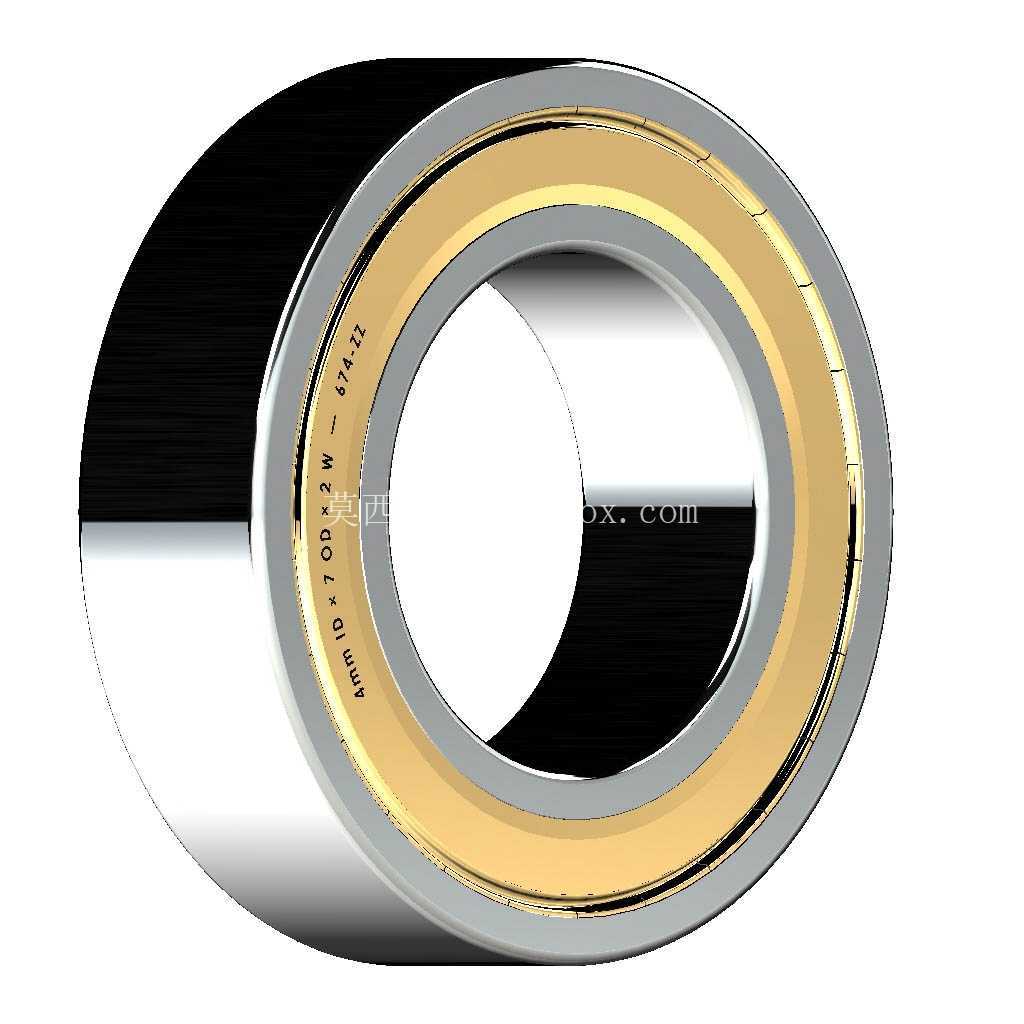

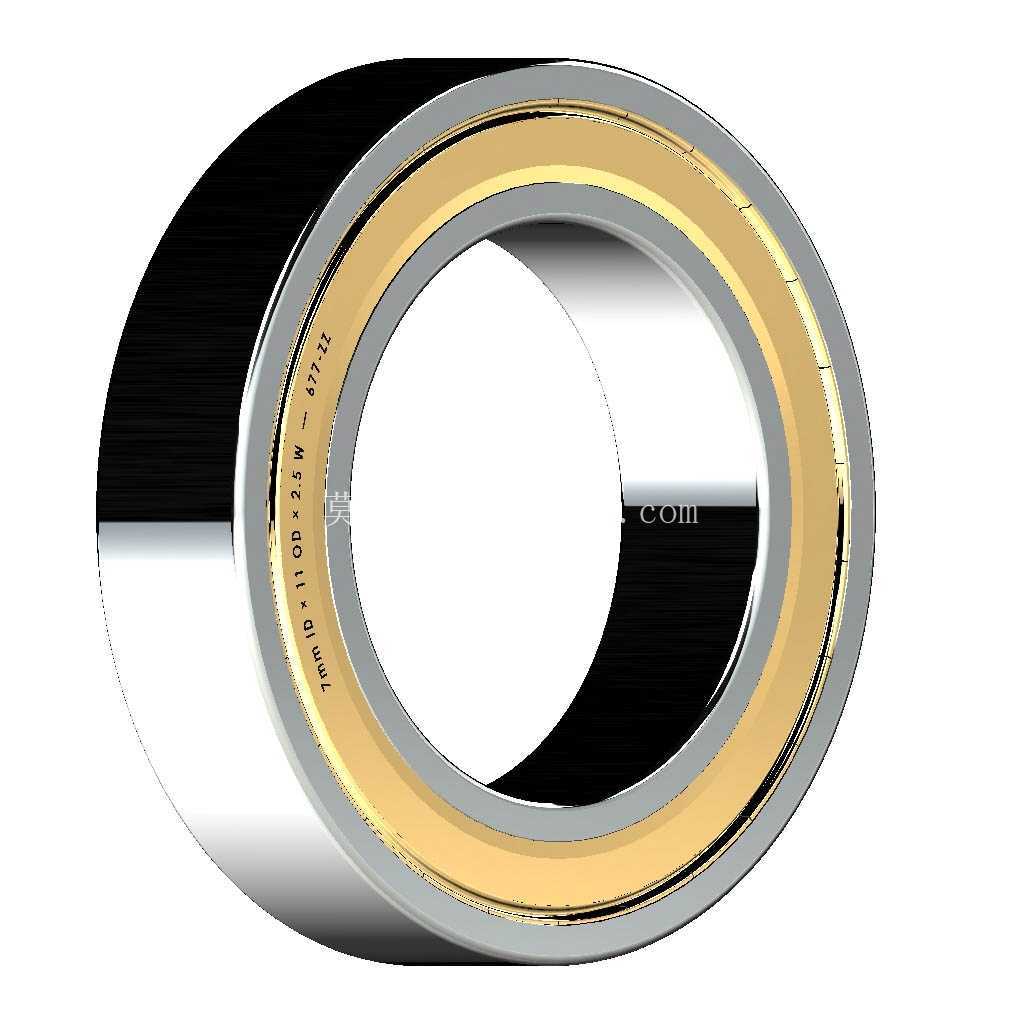

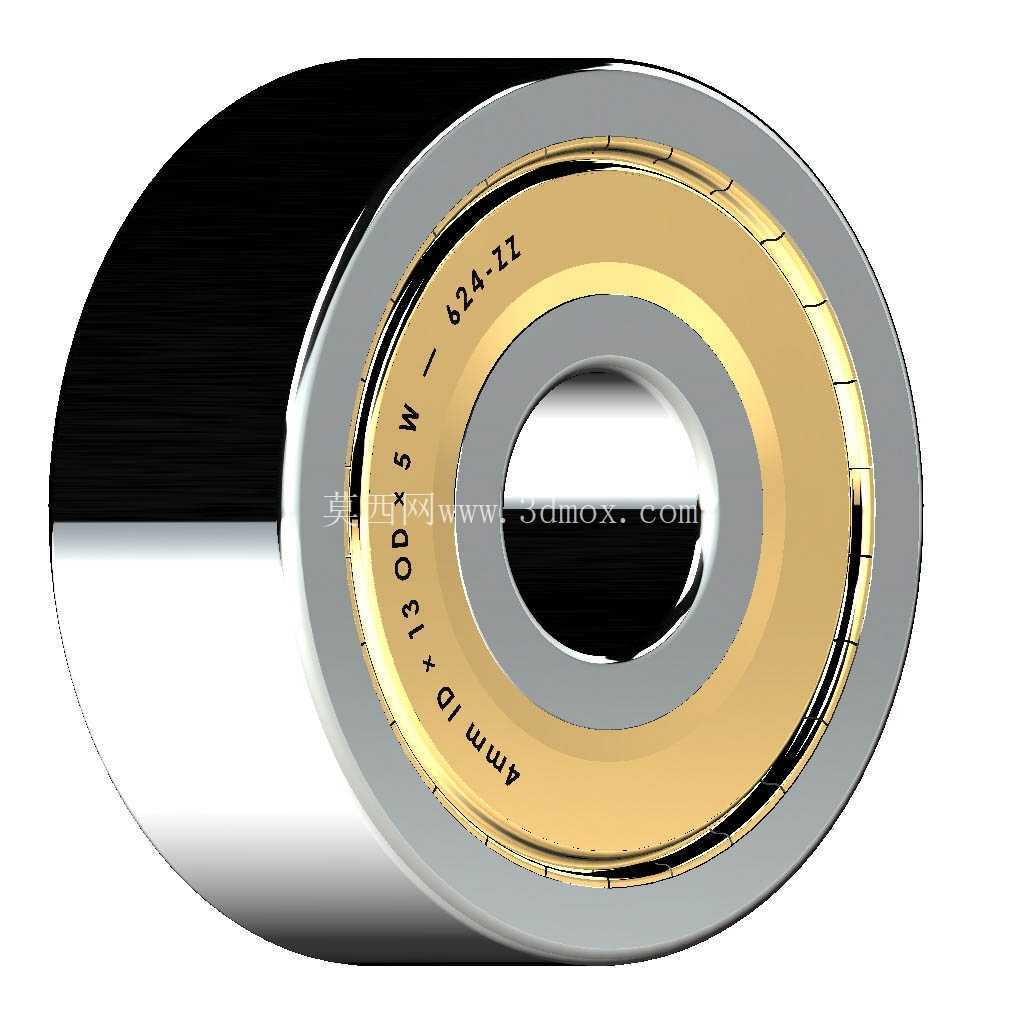

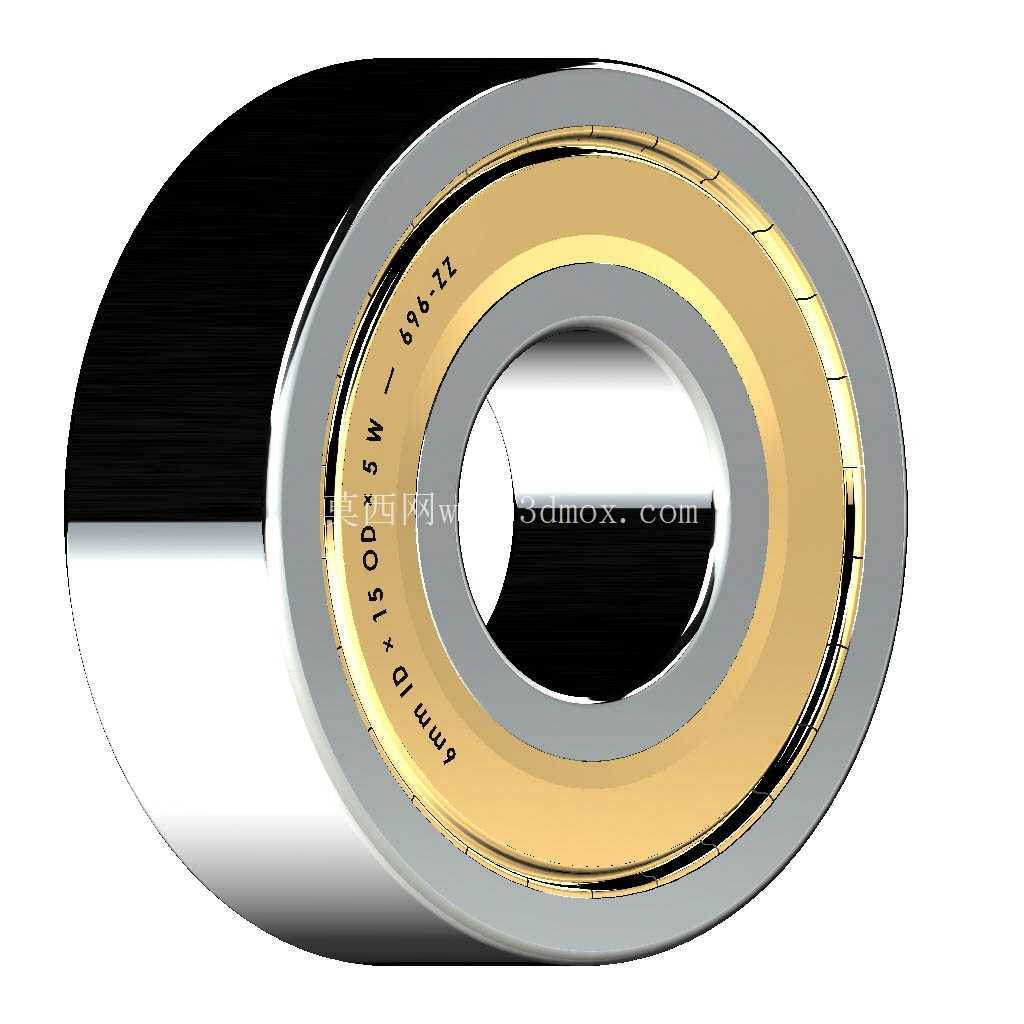

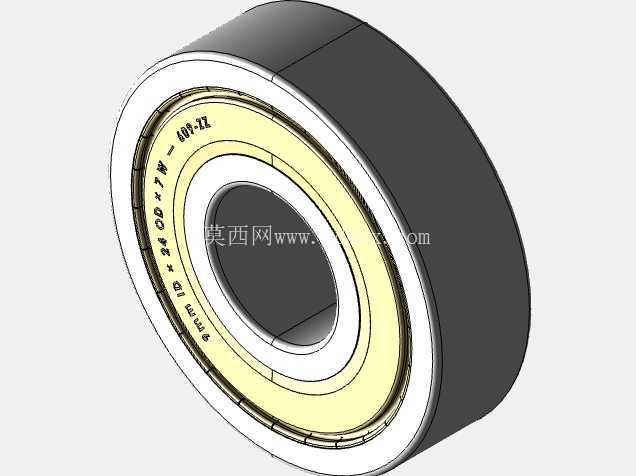

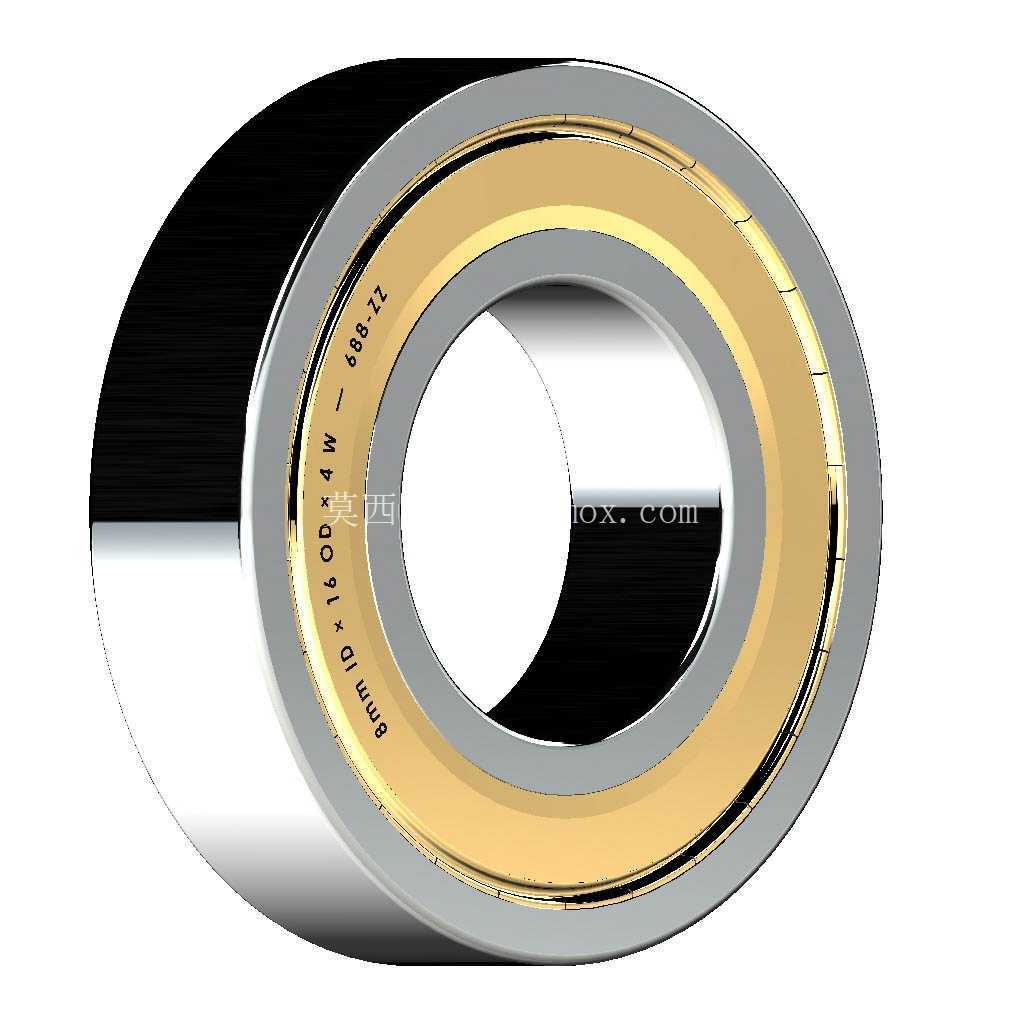

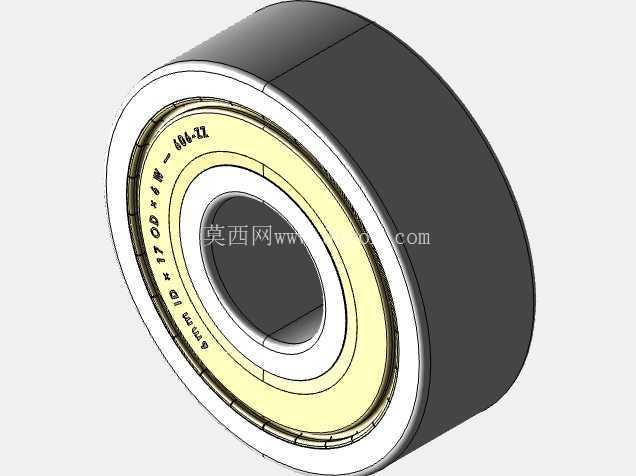

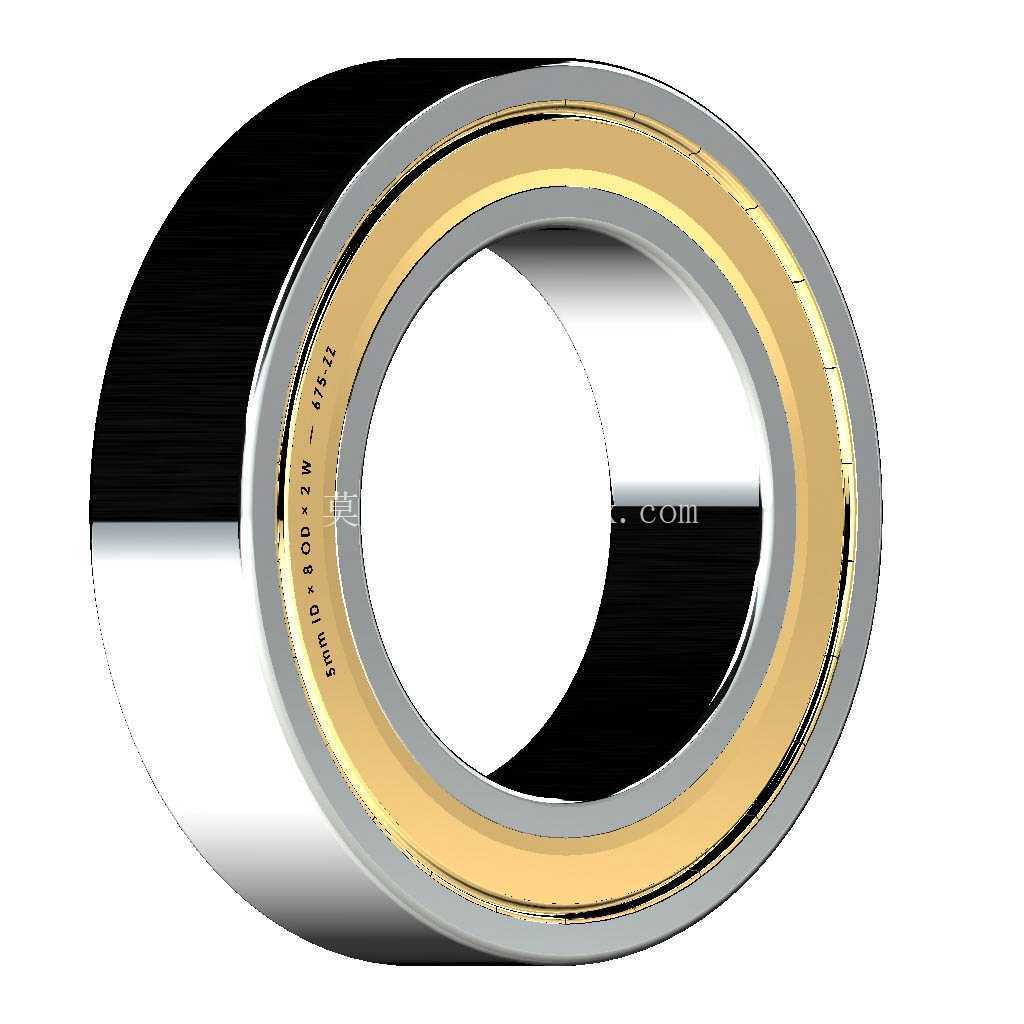

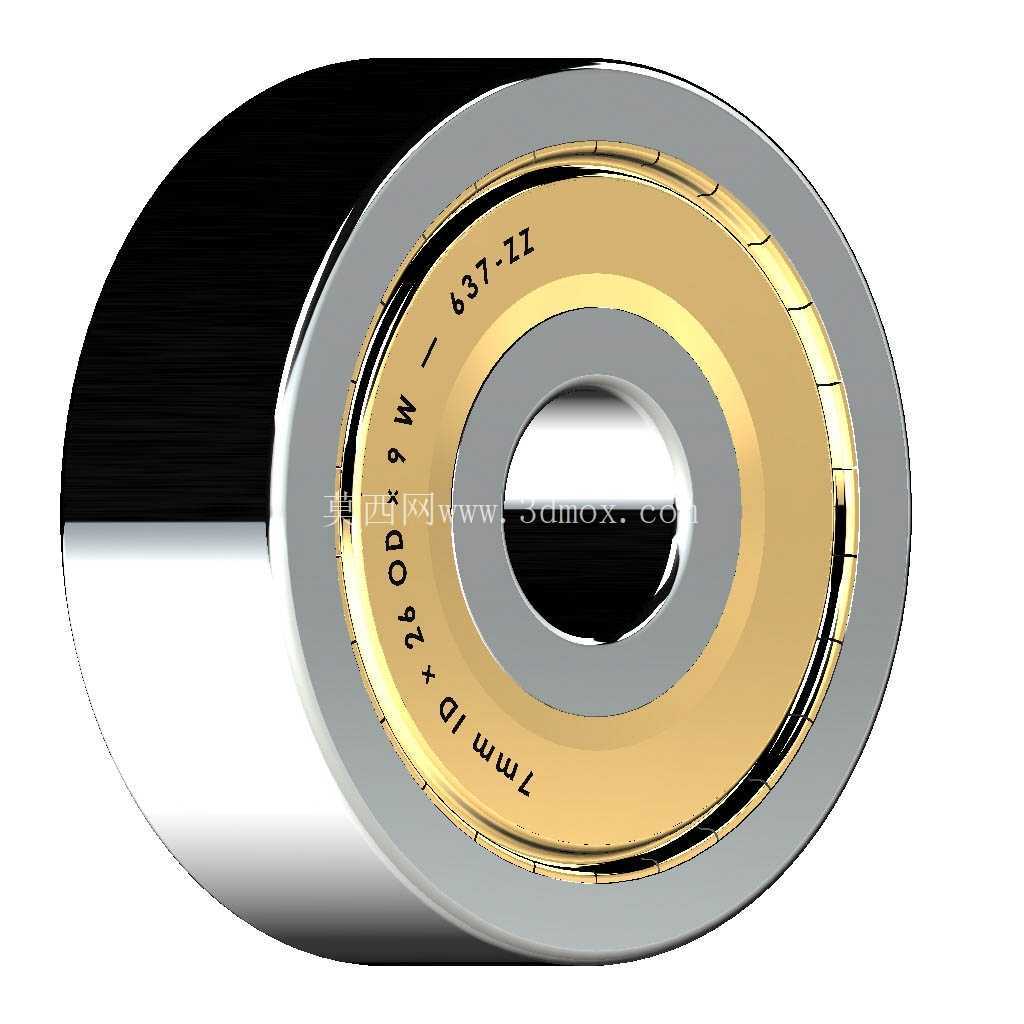

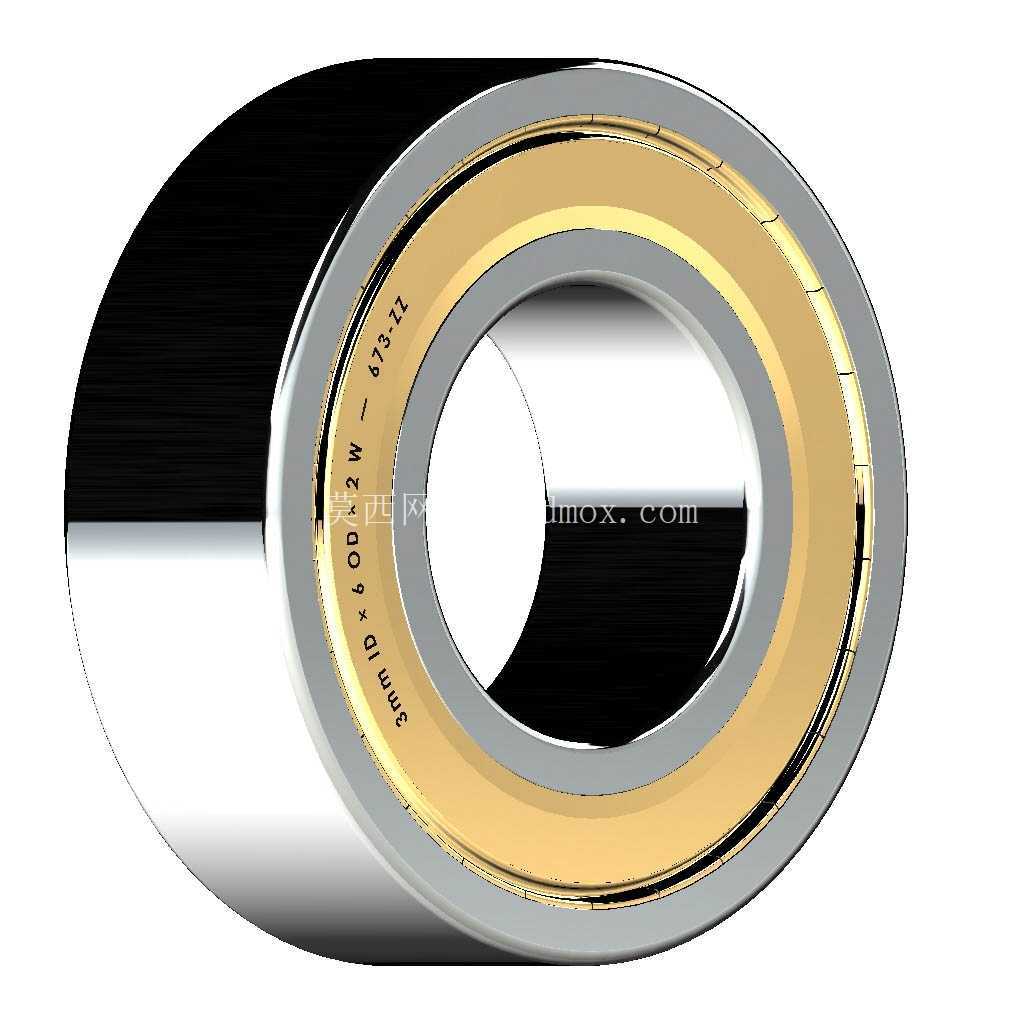

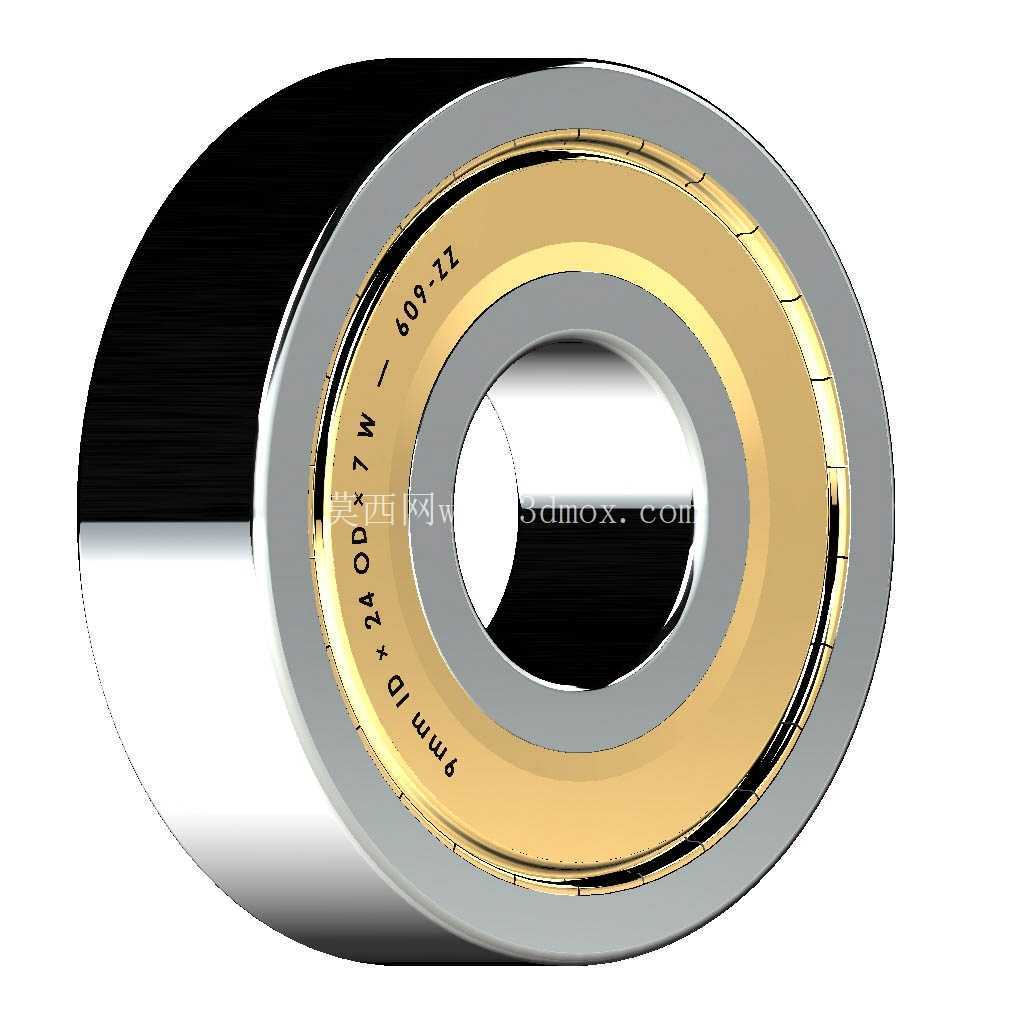

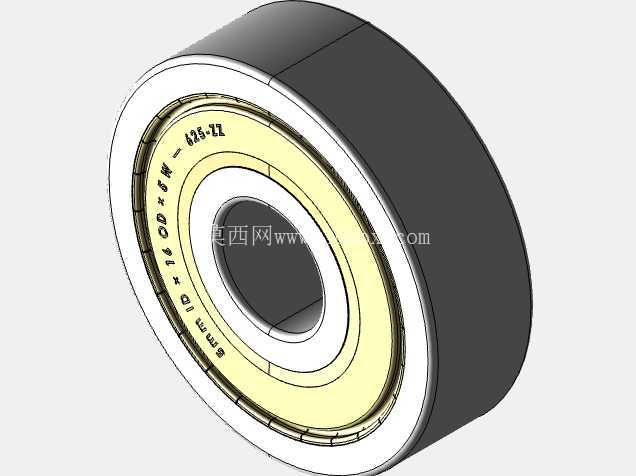

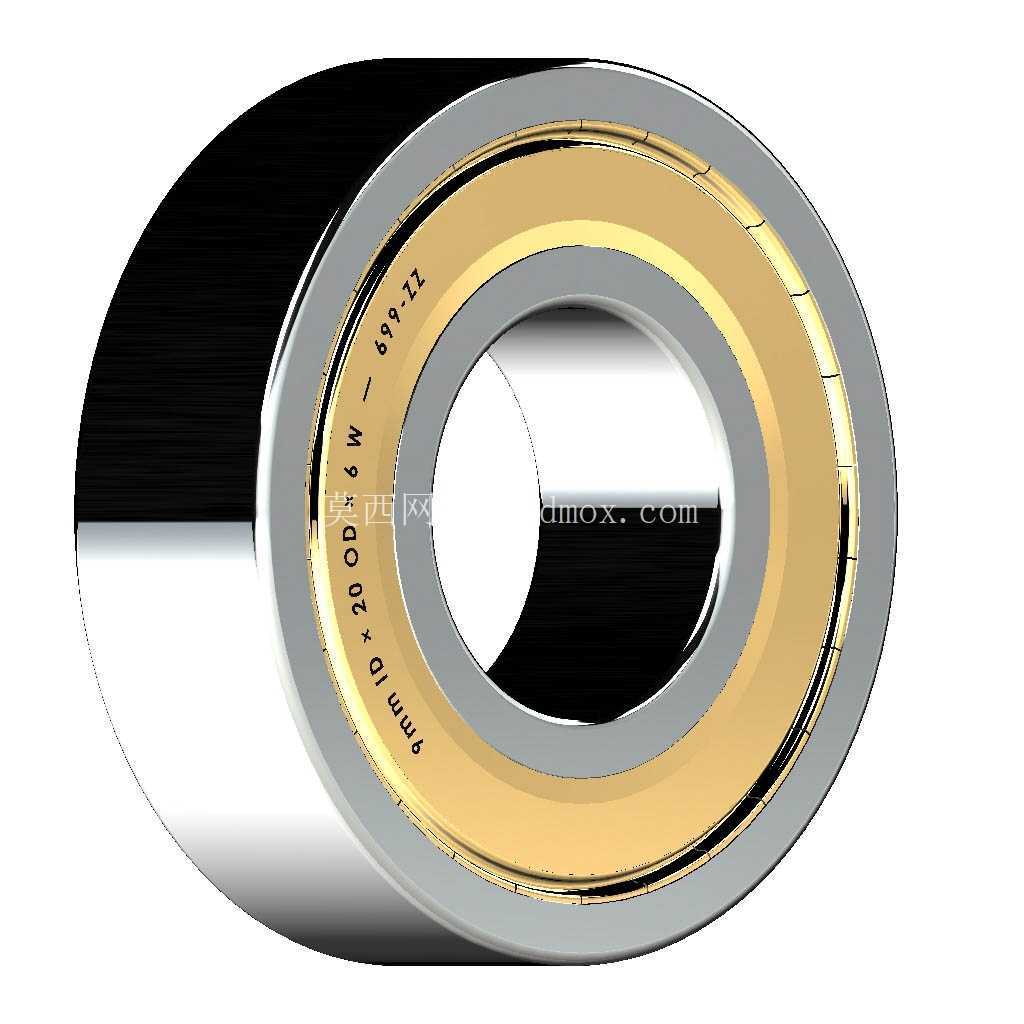

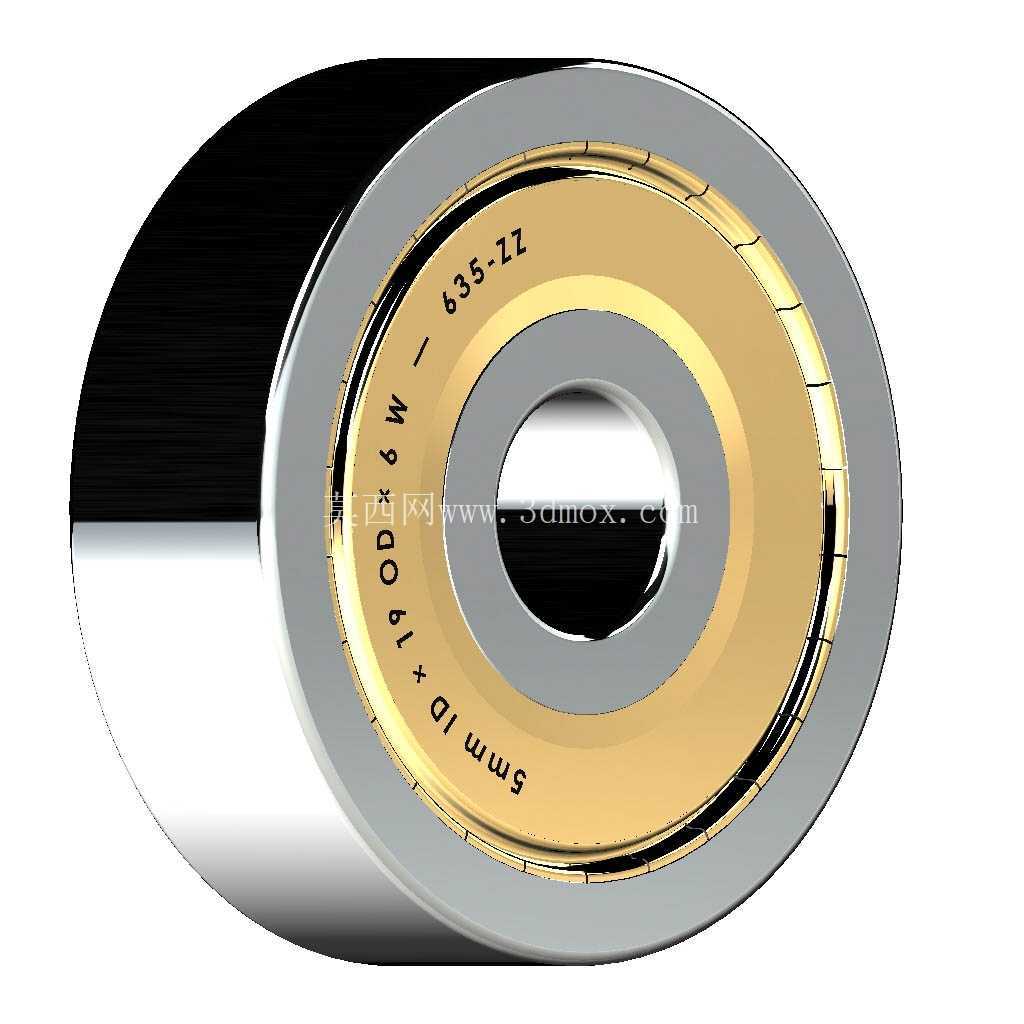

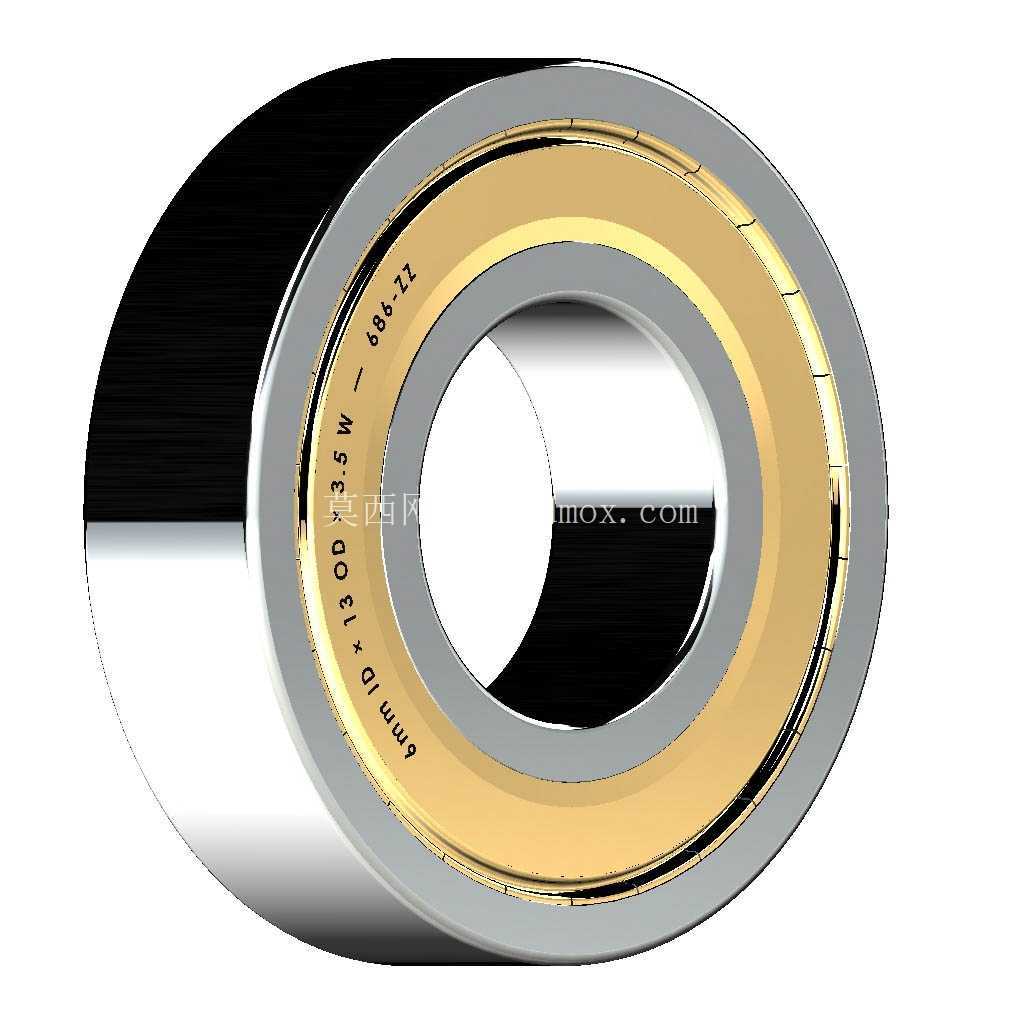

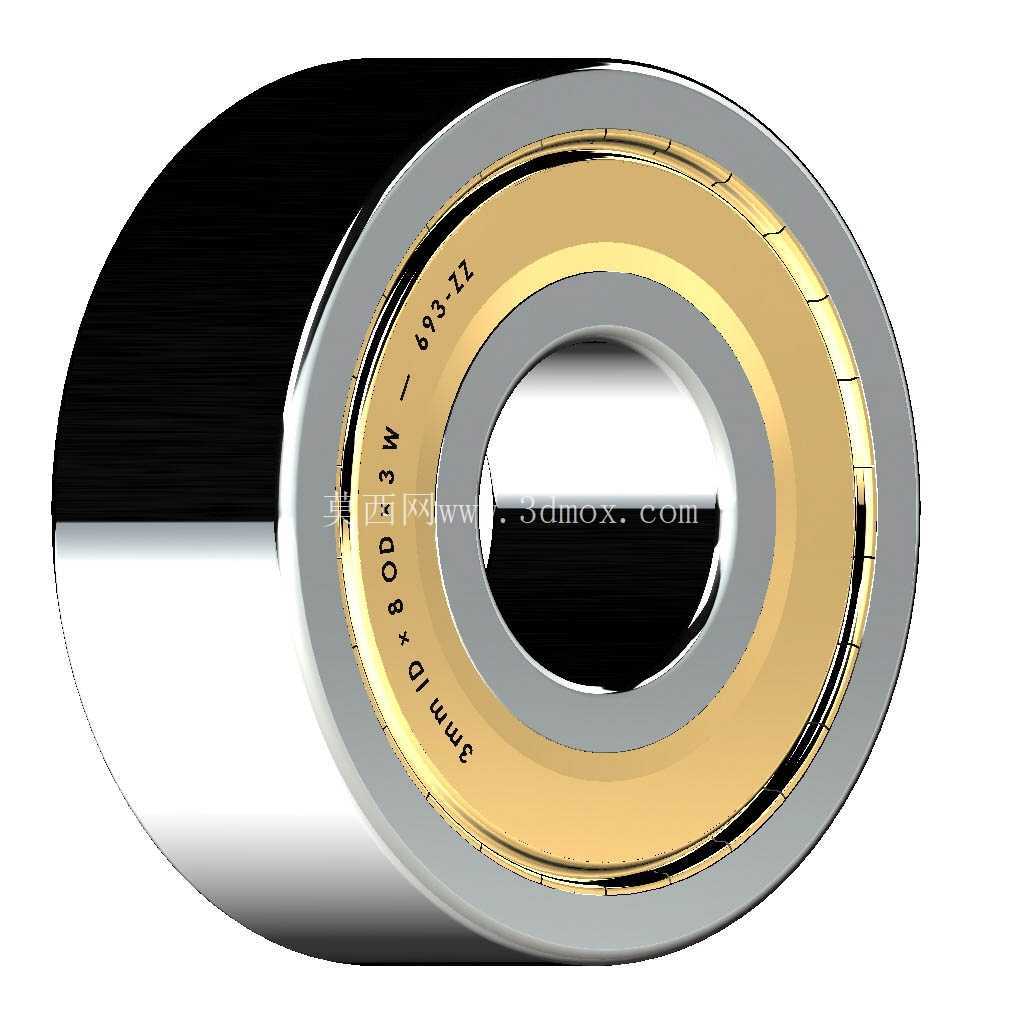

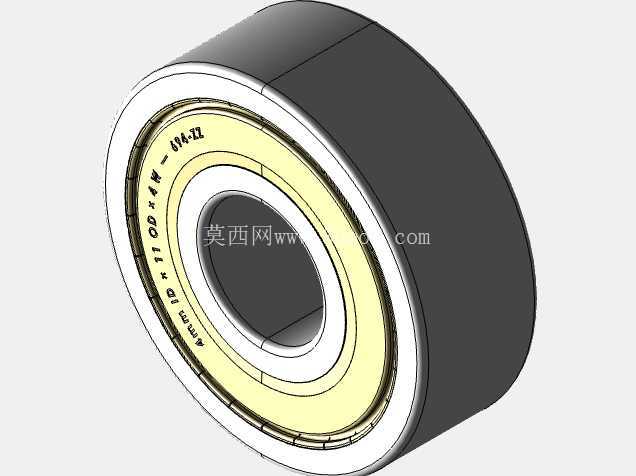

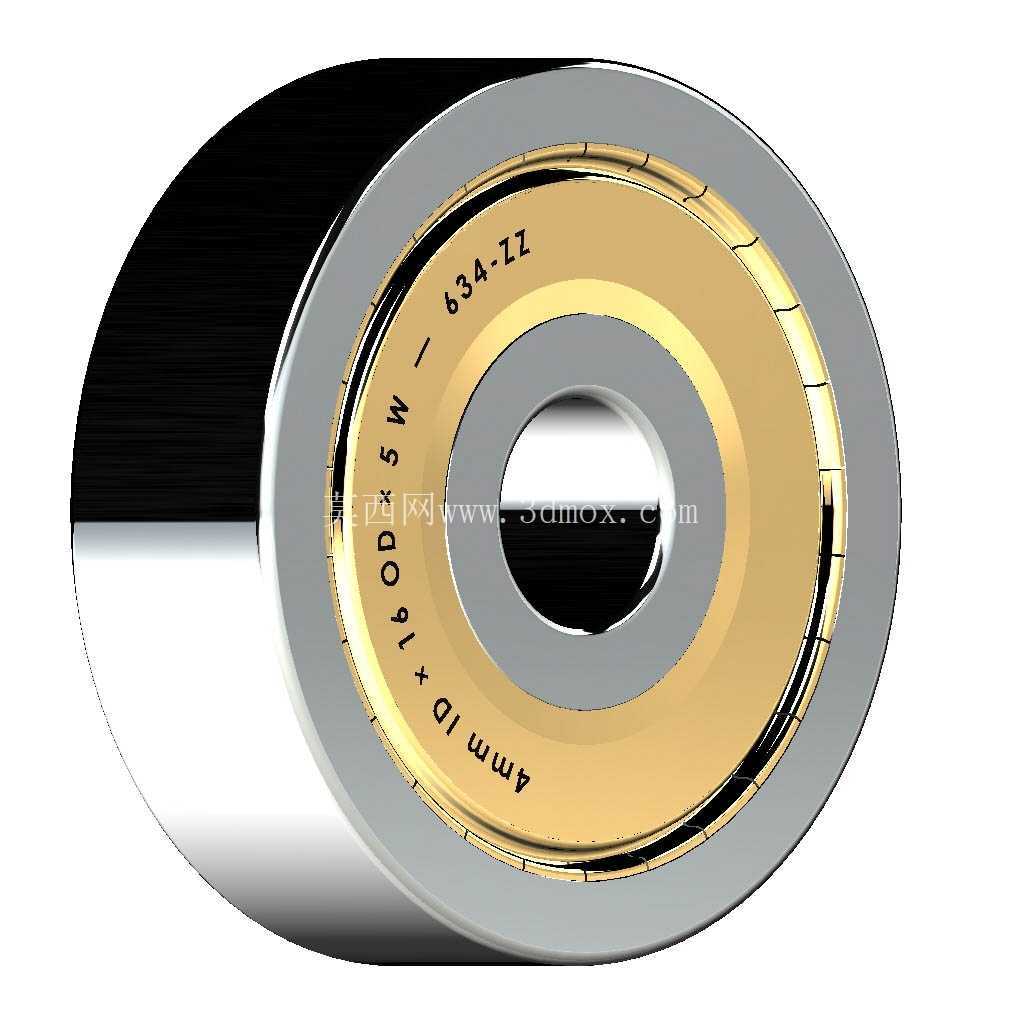

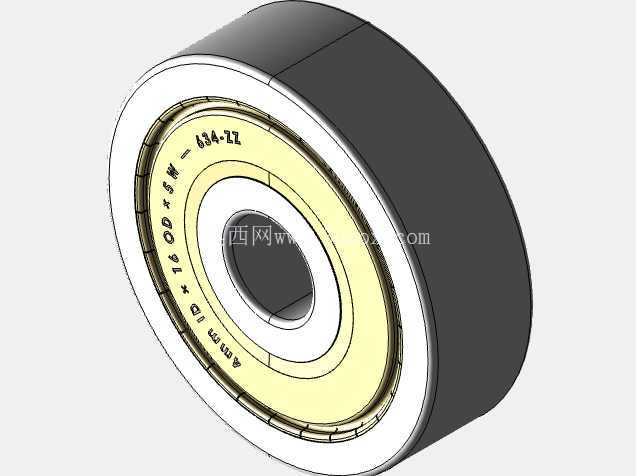

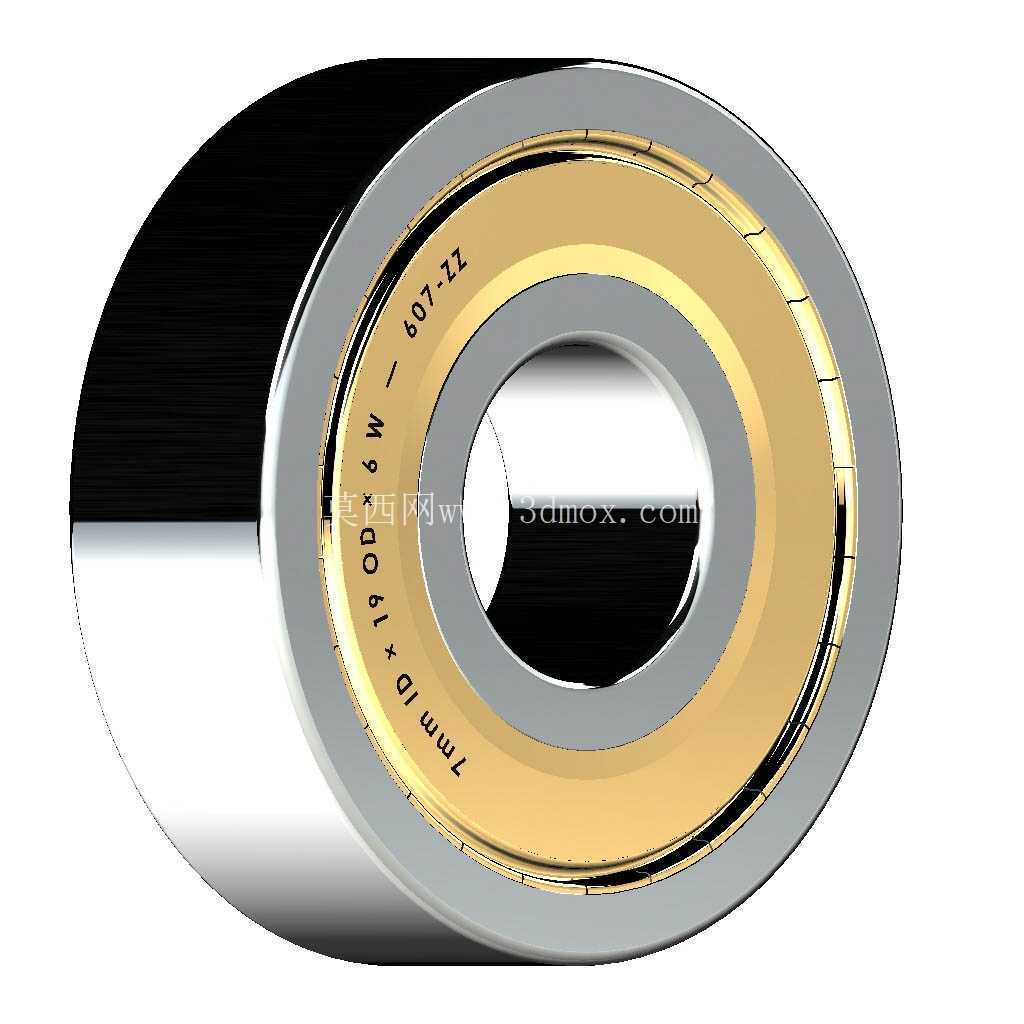

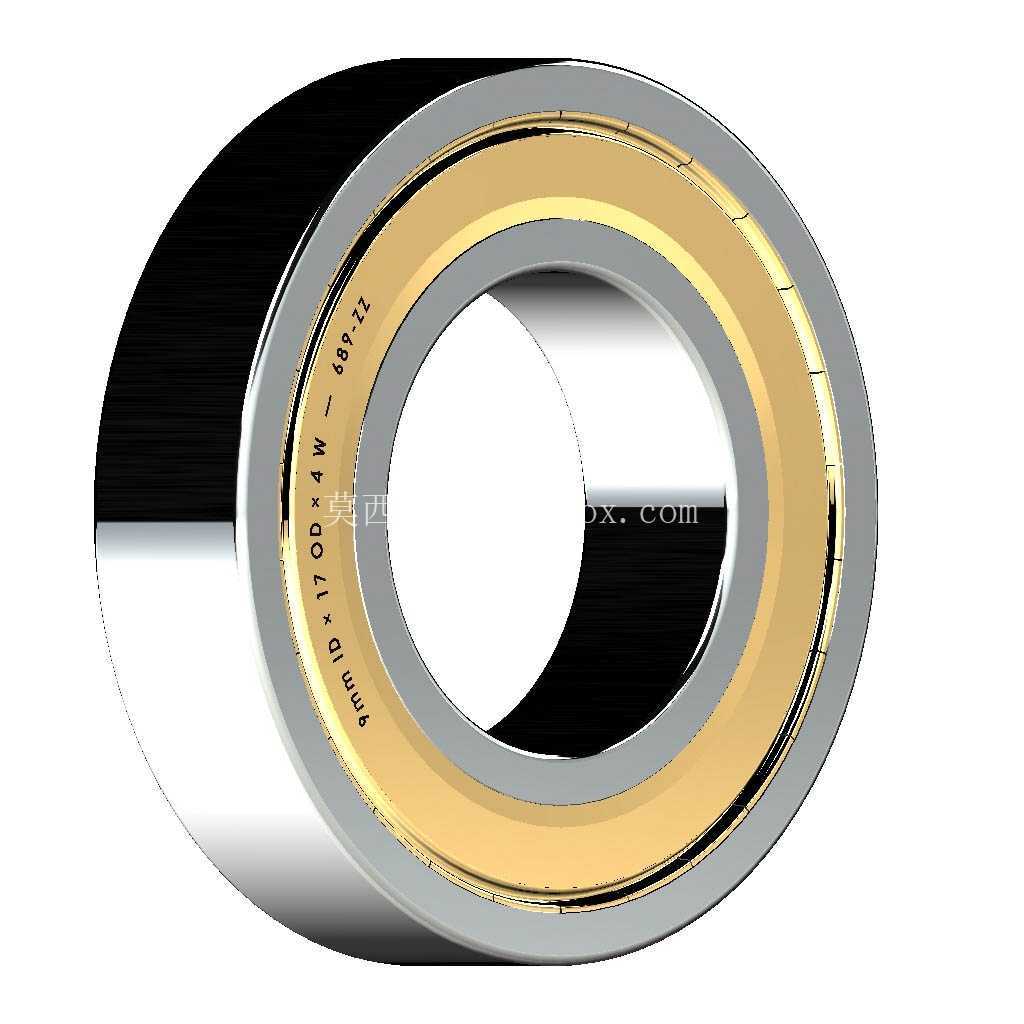

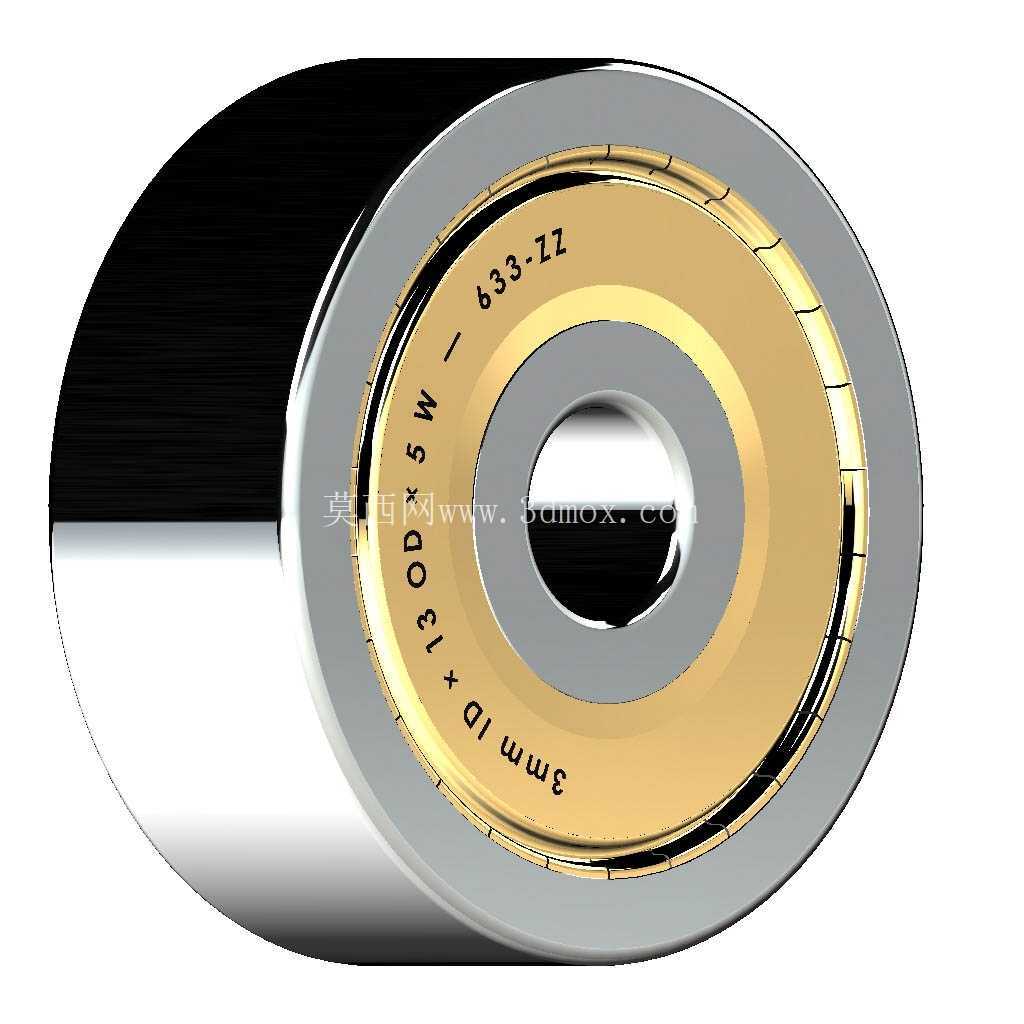

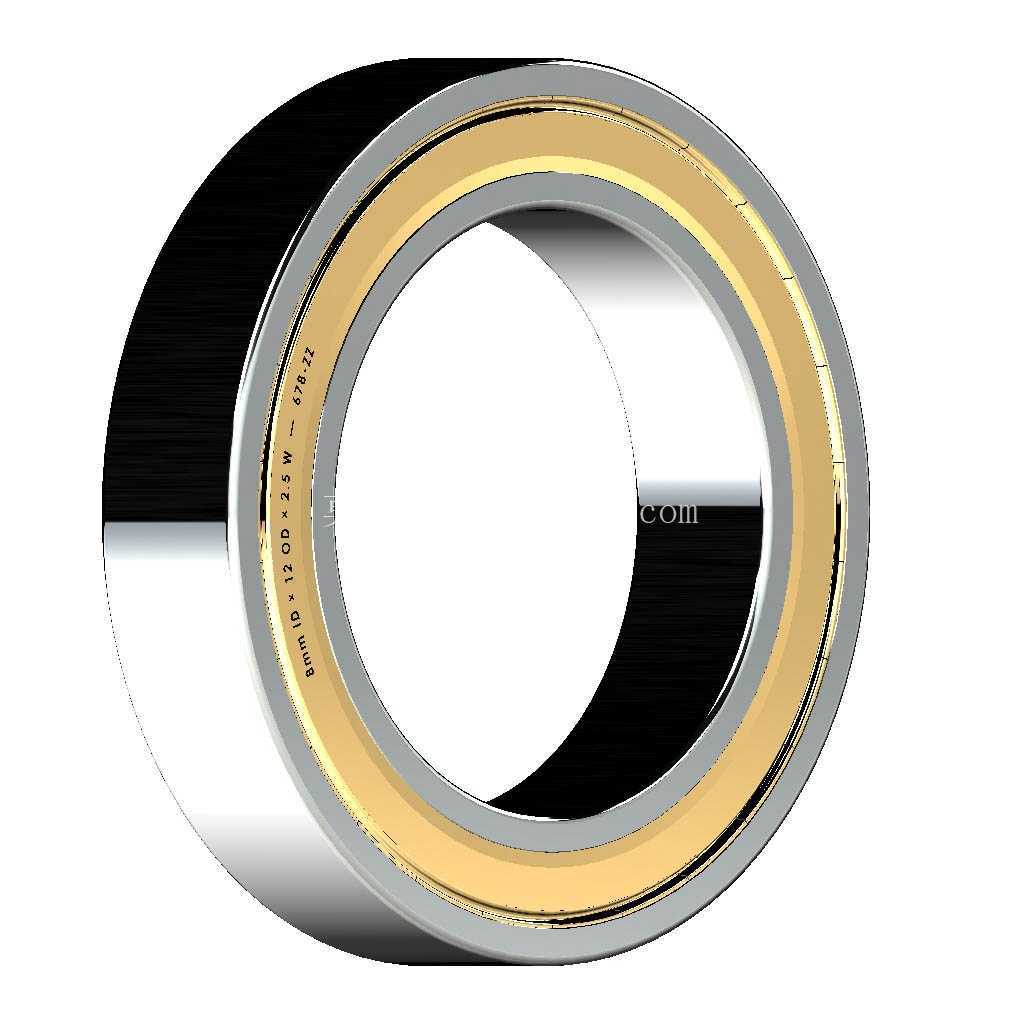

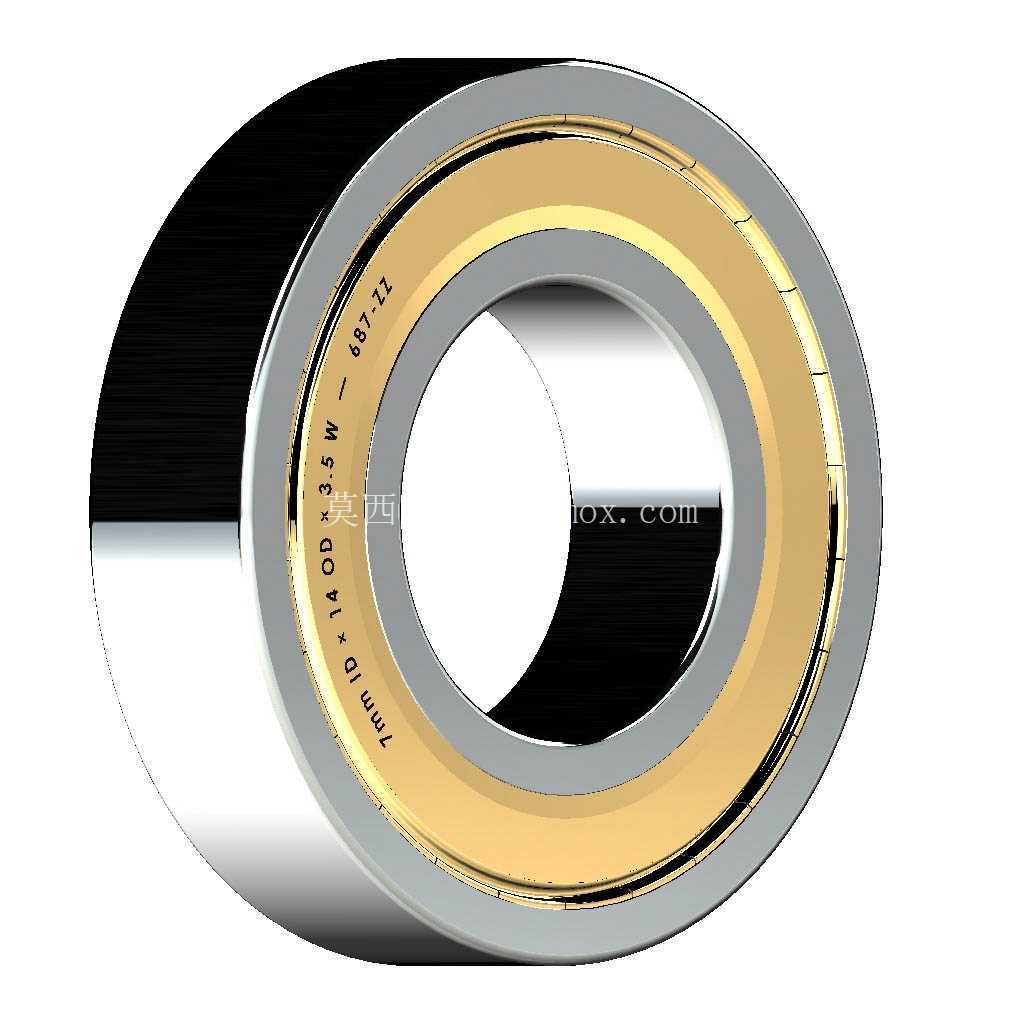

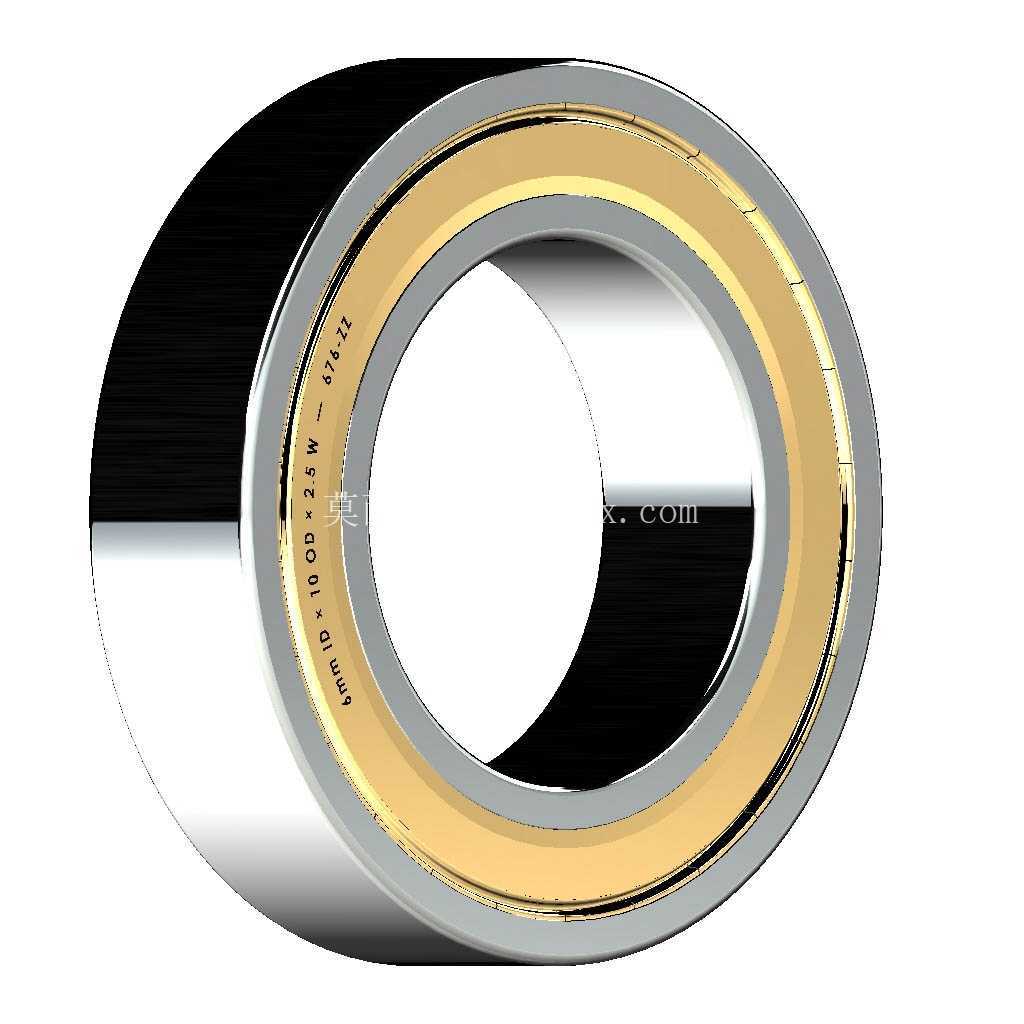

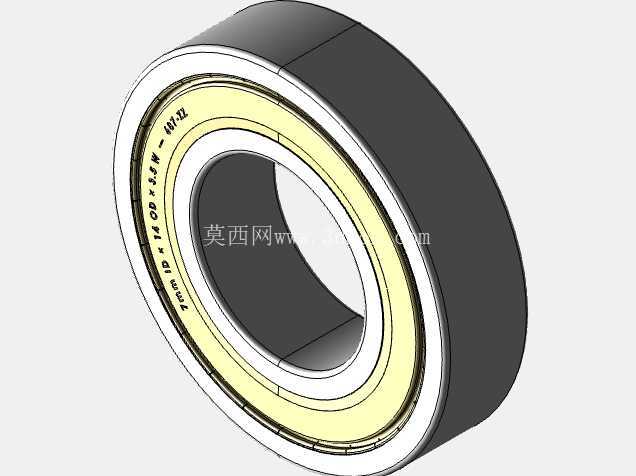

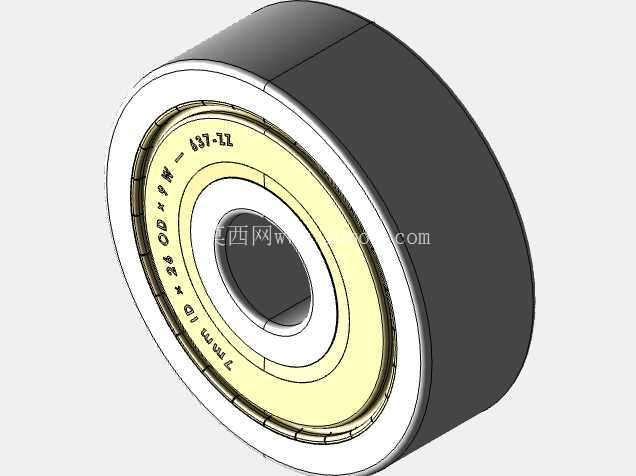

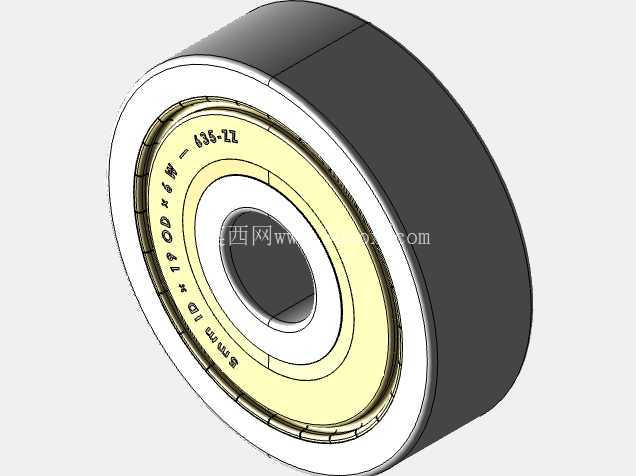

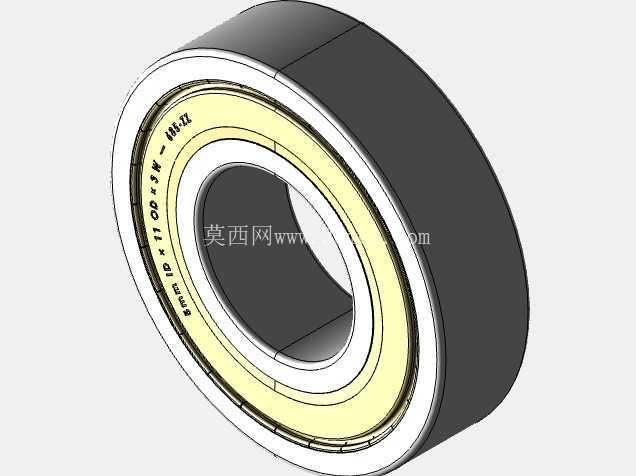

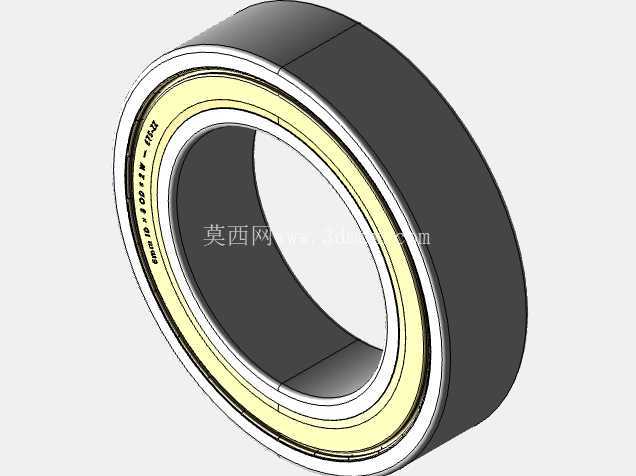

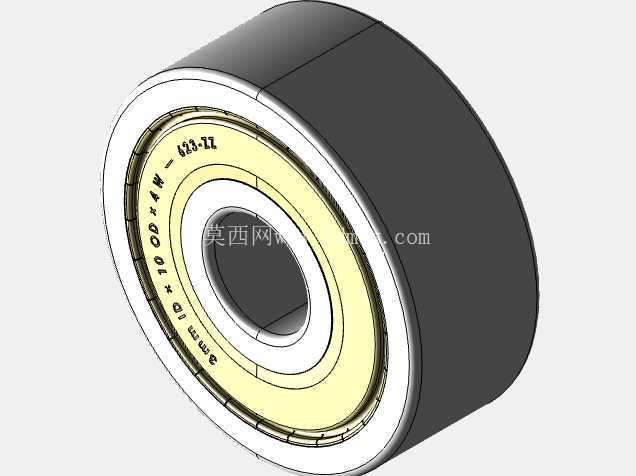

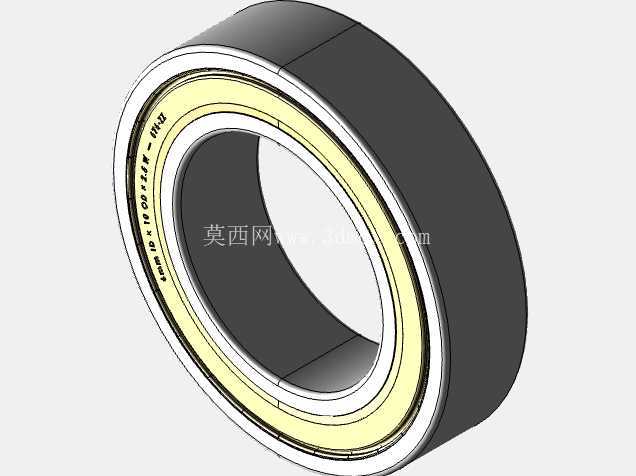

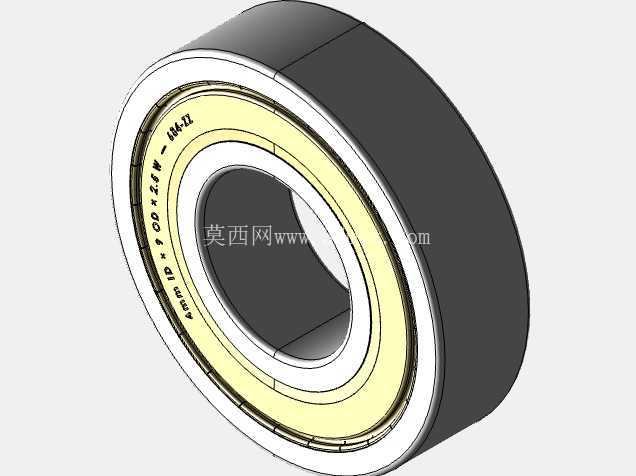

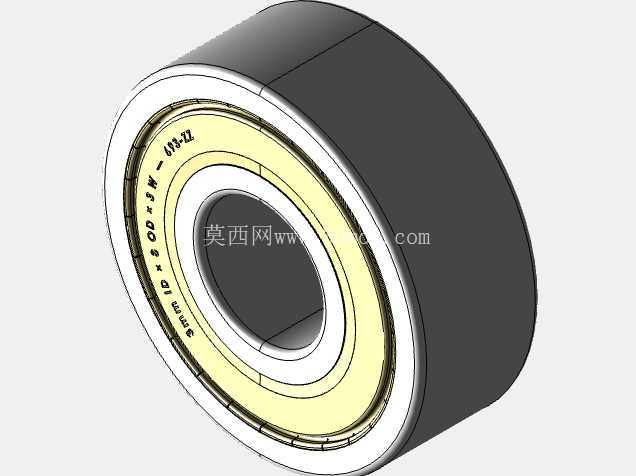

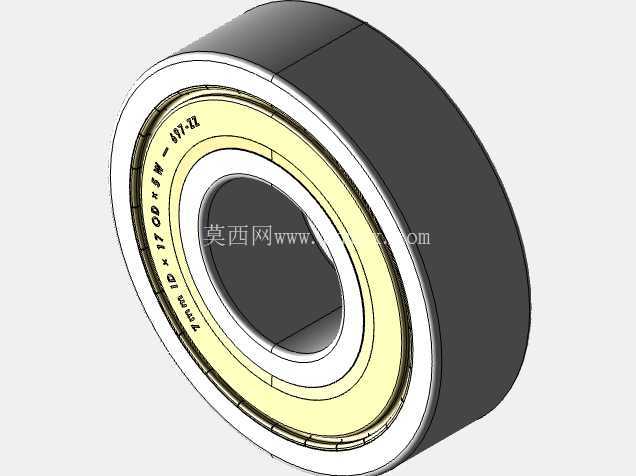

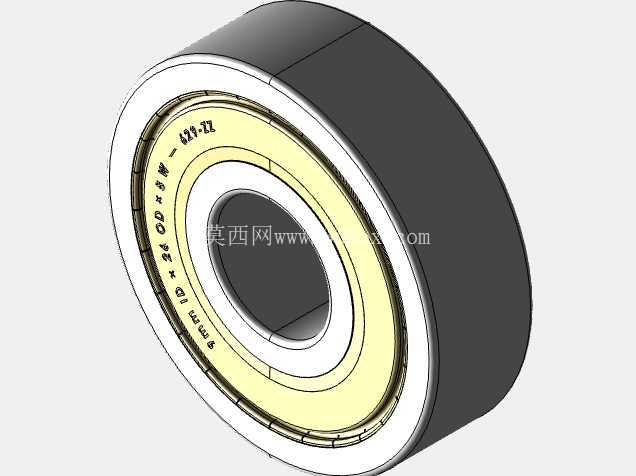

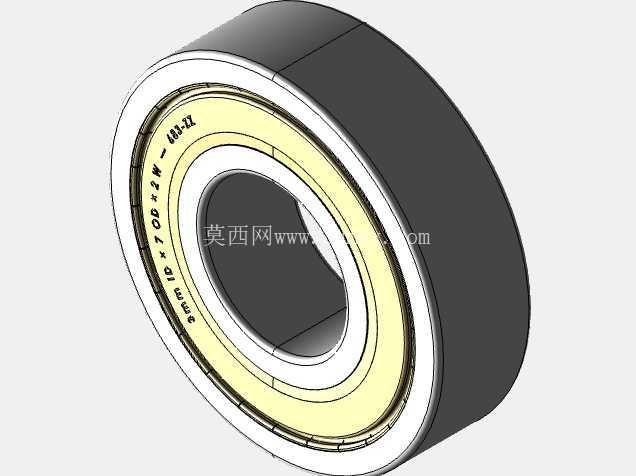

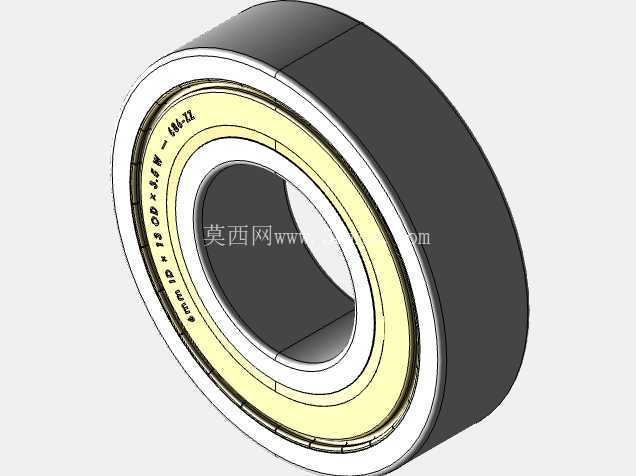

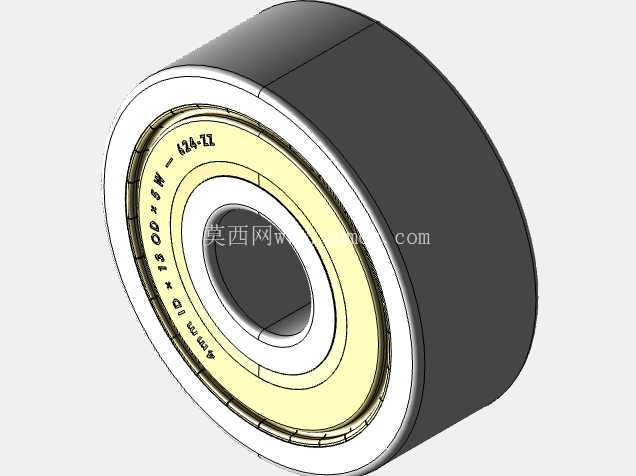

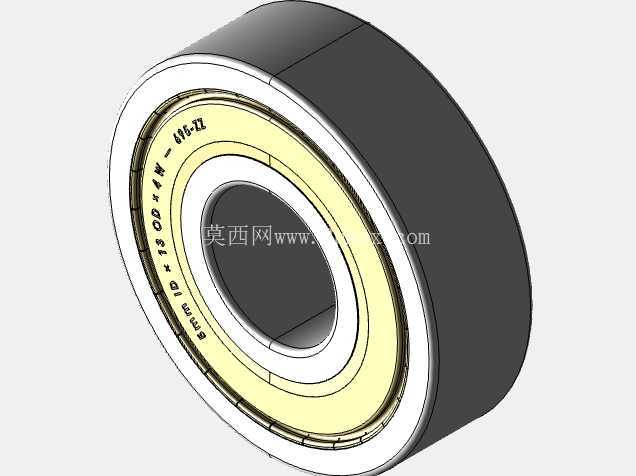

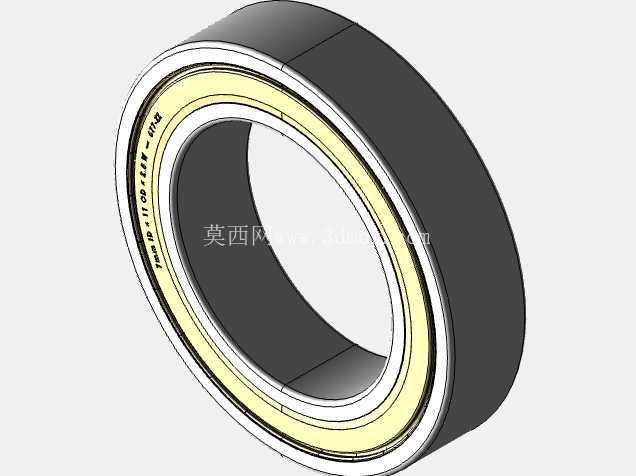

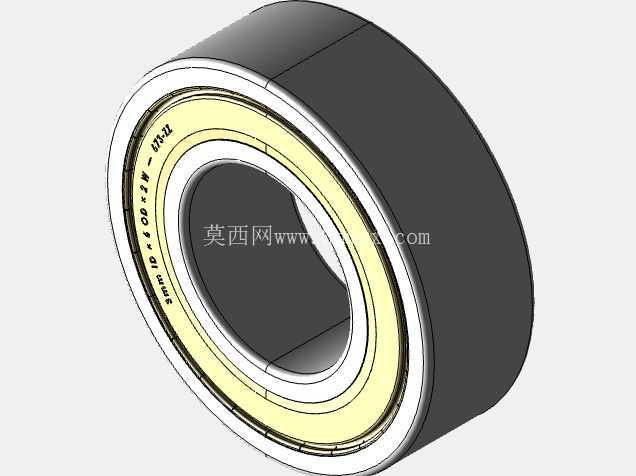

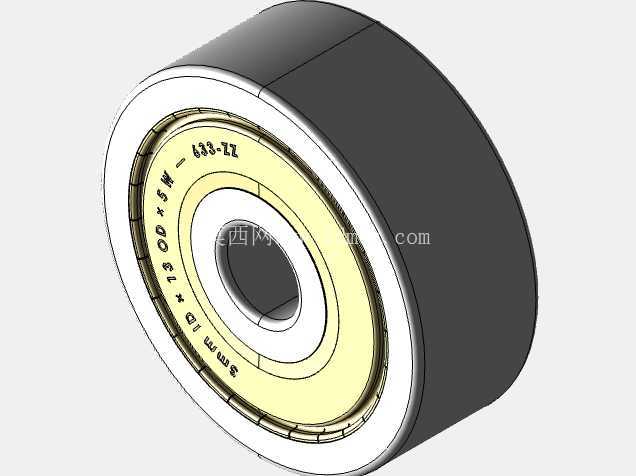

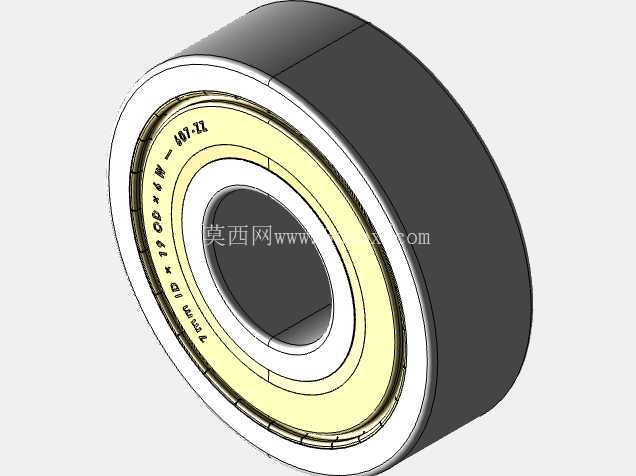

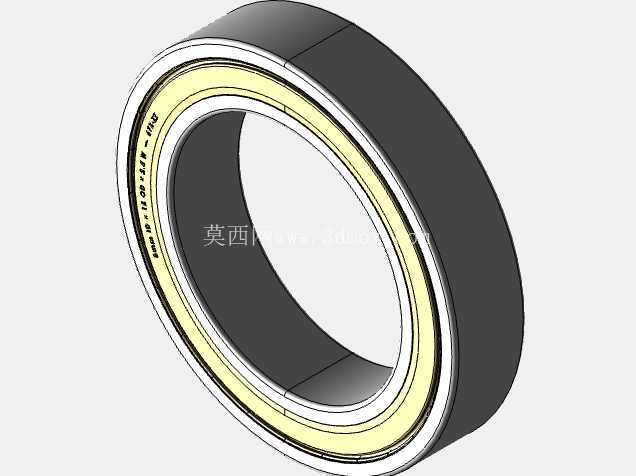

　　模型呈现的轴承端面标识、金属内外圈、金色屏蔽盖和保持架细节，有助于在三维评审中识别安装方向与零件层次。虽然屏蔽盖两侧外观近似，但在装配体中仍应保持统一的压装方向和基准面，便于BOM归类与现场装配。多规格系列覆盖603至699等常用微型尺寸，能够满足不同轴径和径向空间的布置需求。小规格零件常用于微型电机、编码器、张紧轮和小型风扇；稍大规格则可进入轻载减速器、输送辊筒、纺织器械和实验设备的支承位置。

　　工程使用时，不能只把轴承视为标准件库里的一个圆环。滚道与钢球的接触状态决定旋转精度，配合公差影响温升和寿命，屏蔽盖形式决定防护能力。若设备环境中存在细粉或液体喷淋，应进一步评估接触式密封或外部迷宫结构；若工况以高速、低摩擦为主，屏蔽式结构比接触密封更有优势。通过该参数化模型，设计人员可以在方案阶段快速比较不同规格的外径、宽度和支承跨距，检查轴系布局、端盖距离、锁紧螺母空间以及拆装工具入口，从而减少后期样机中因轴承边界不清造成的返工。
