FLR法兰开式深沟径向微型英制轴承库

　　在精密传动、小型机电设备的结构设计场景中，微型轴承的选型适配一直是影响设备运转精度、使用寿命的核心环节，尤其是带法兰安装结构的开式深沟径向轴承，在安装空间受限、需要轴向定位的小型机构中应用极为广泛，常见于精密仪器传动副、小型伺服输出端、医疗器械运动机构、办公自动化设备走纸辊、精密阀门调节组件等场景，这类场景往往对轴承的径向跳动、安装同轴度、轴向窜动量有严苛要求，同时受设备整体体积限制，无法额外加装轴向定位挡圈或轴肩结构，带法兰边的轴承结构可以直接通过法兰端面完成轴向限位，省去额外的定位零件，简化装配流程的同时也压缩了整体安装空间。

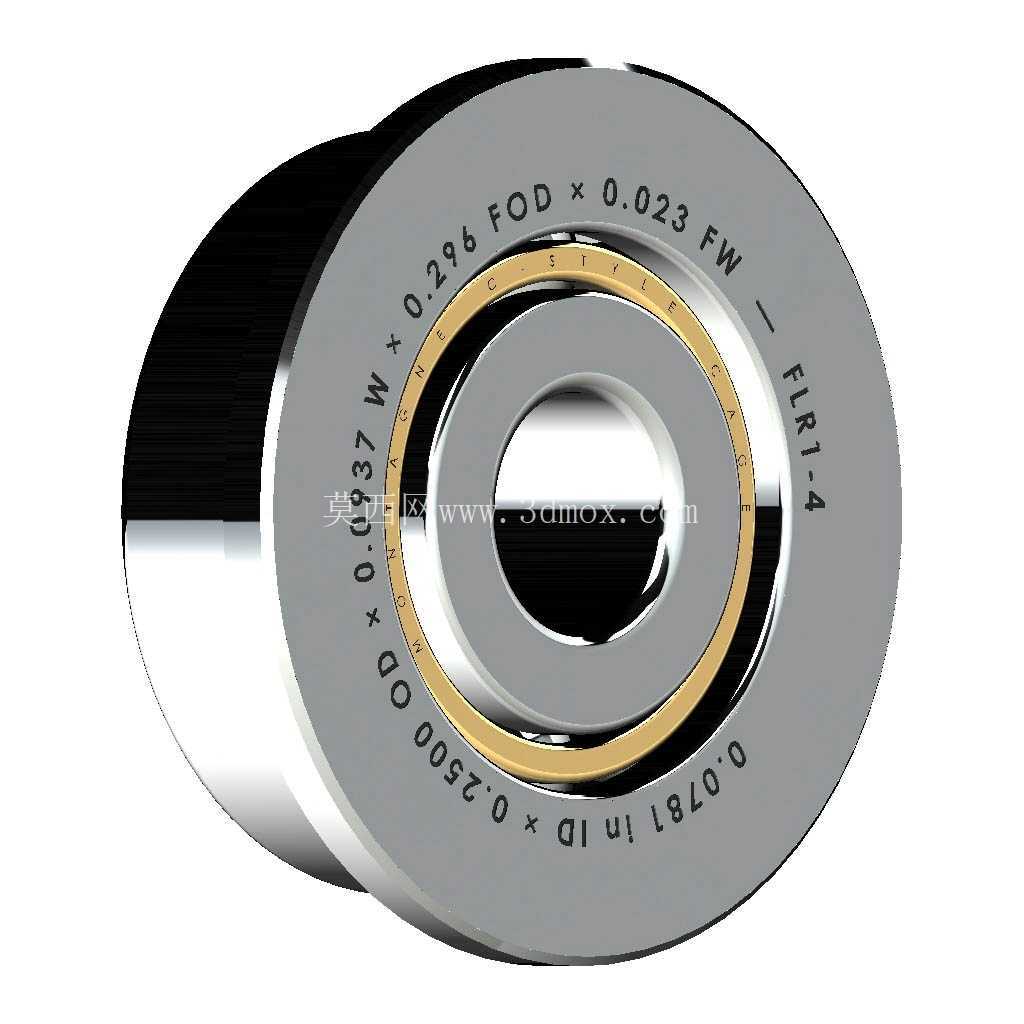

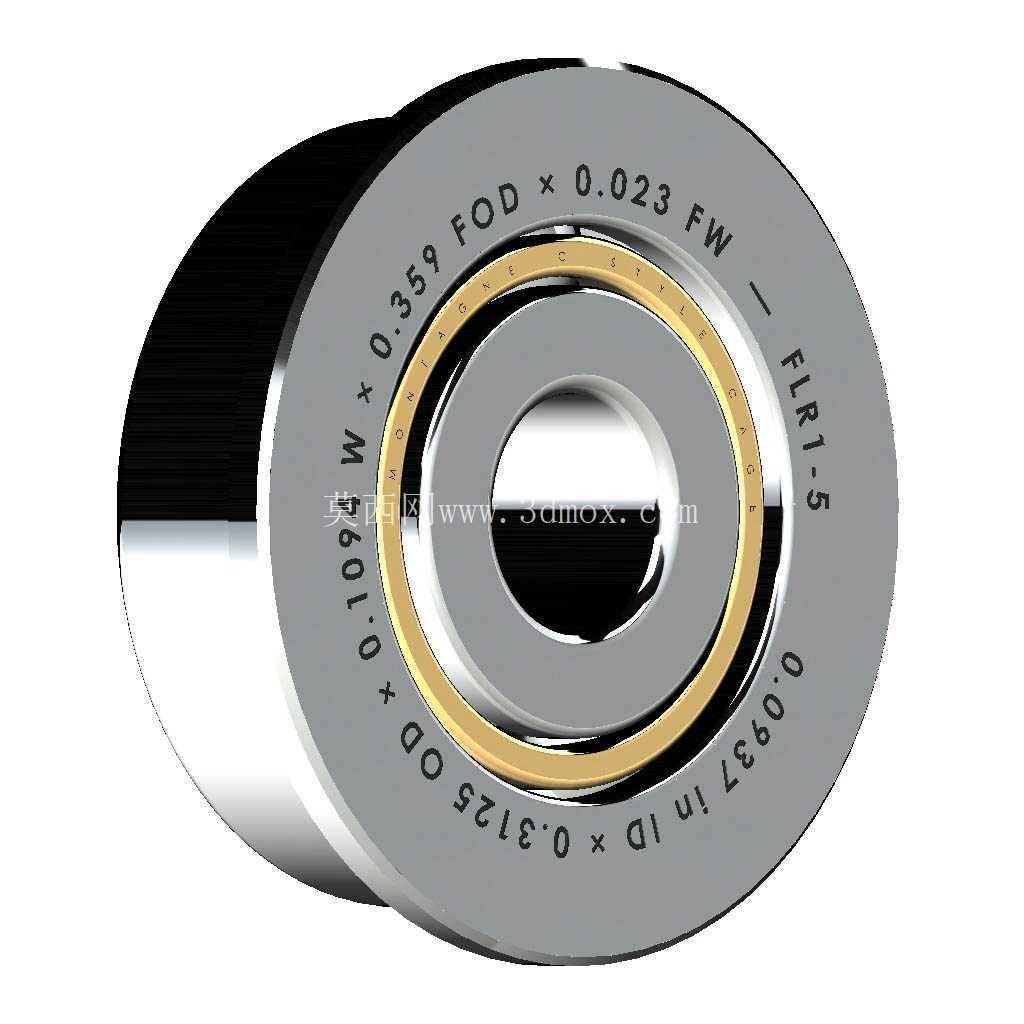

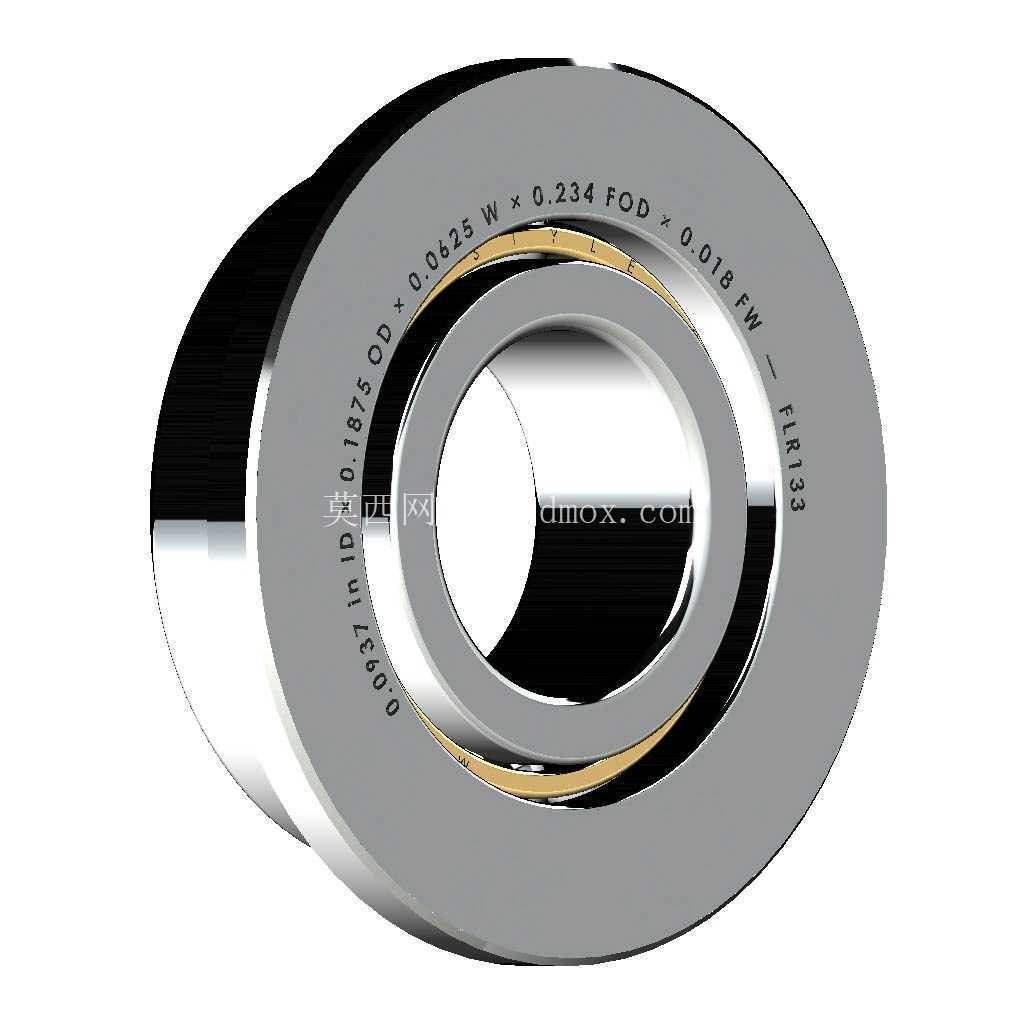

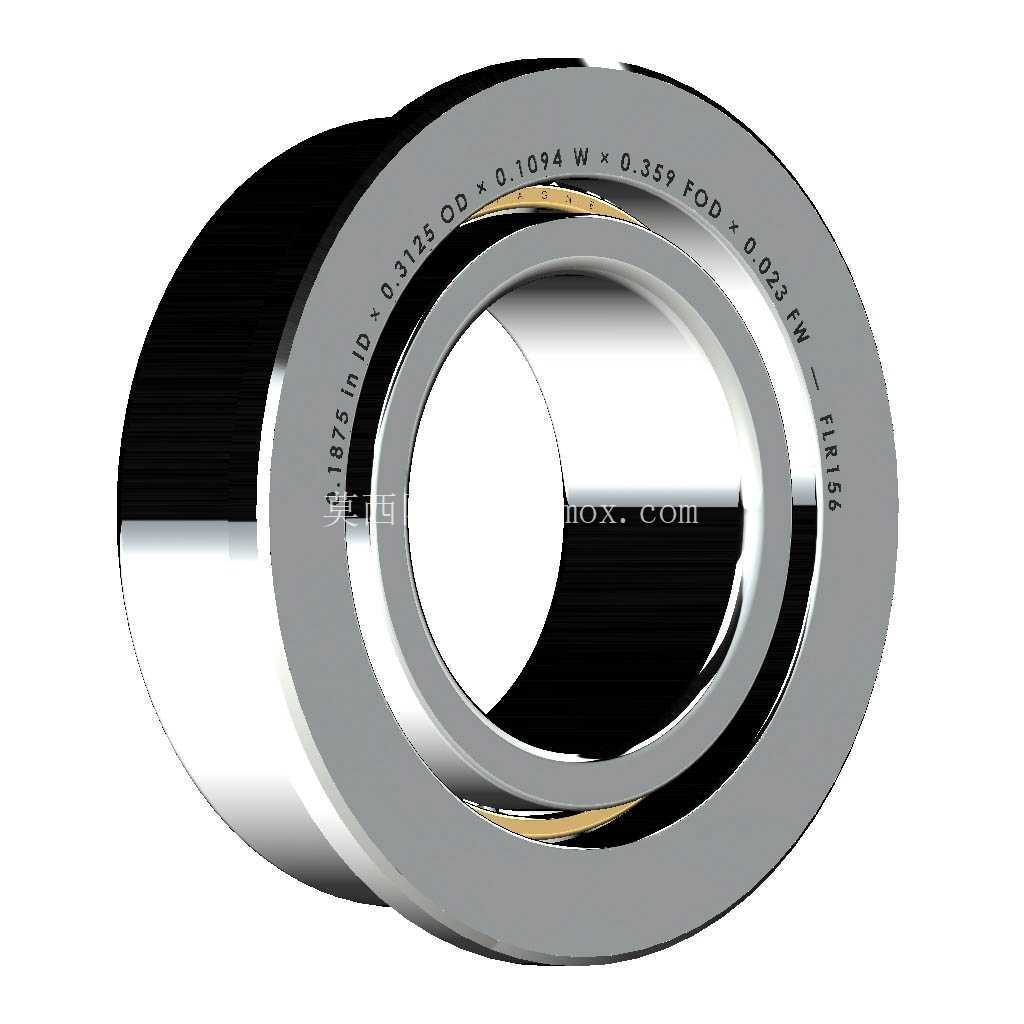

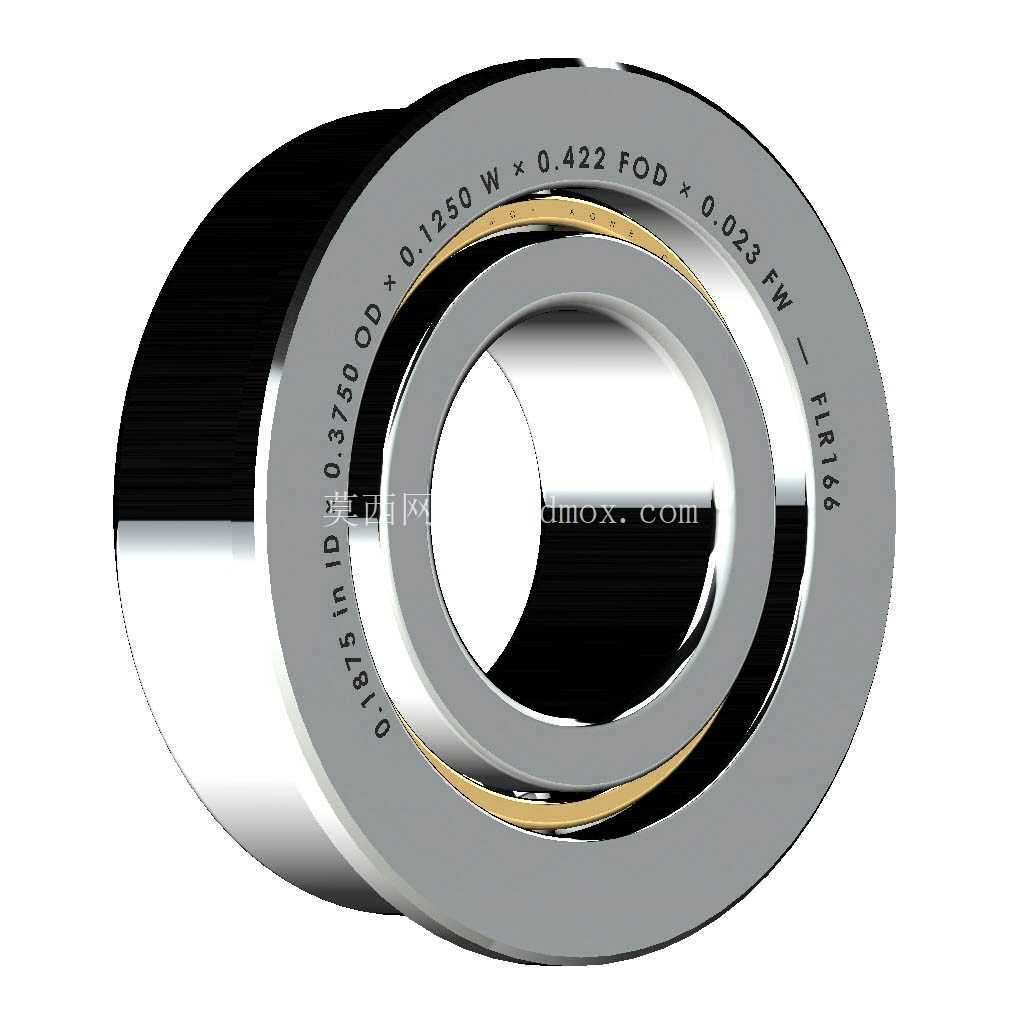

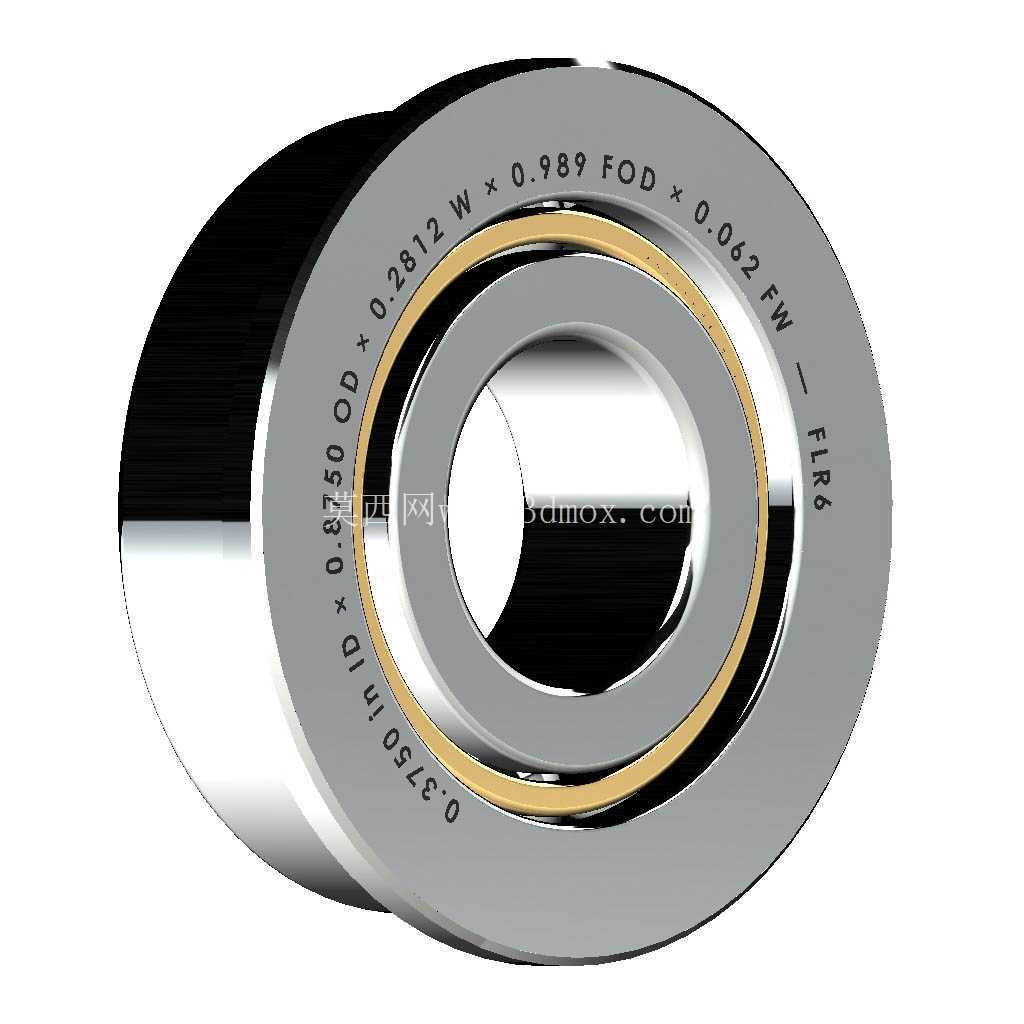

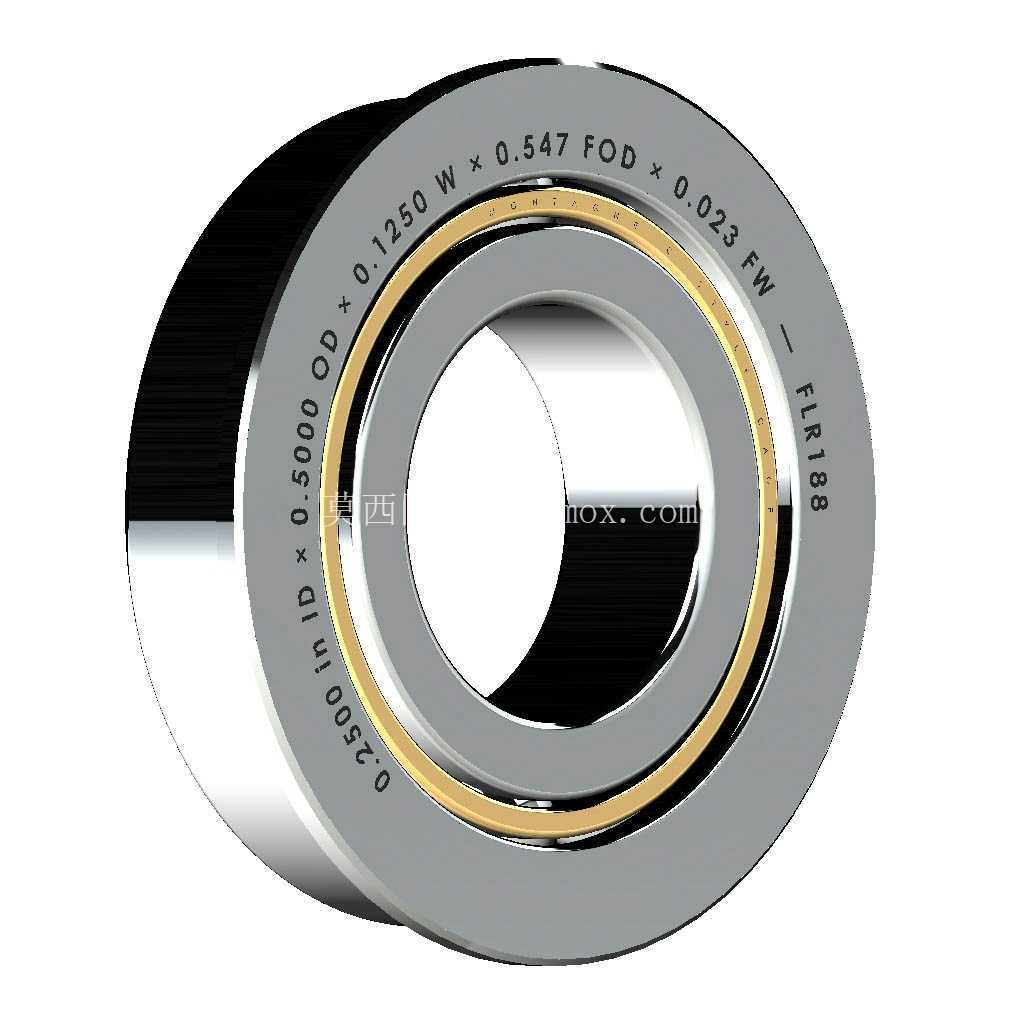

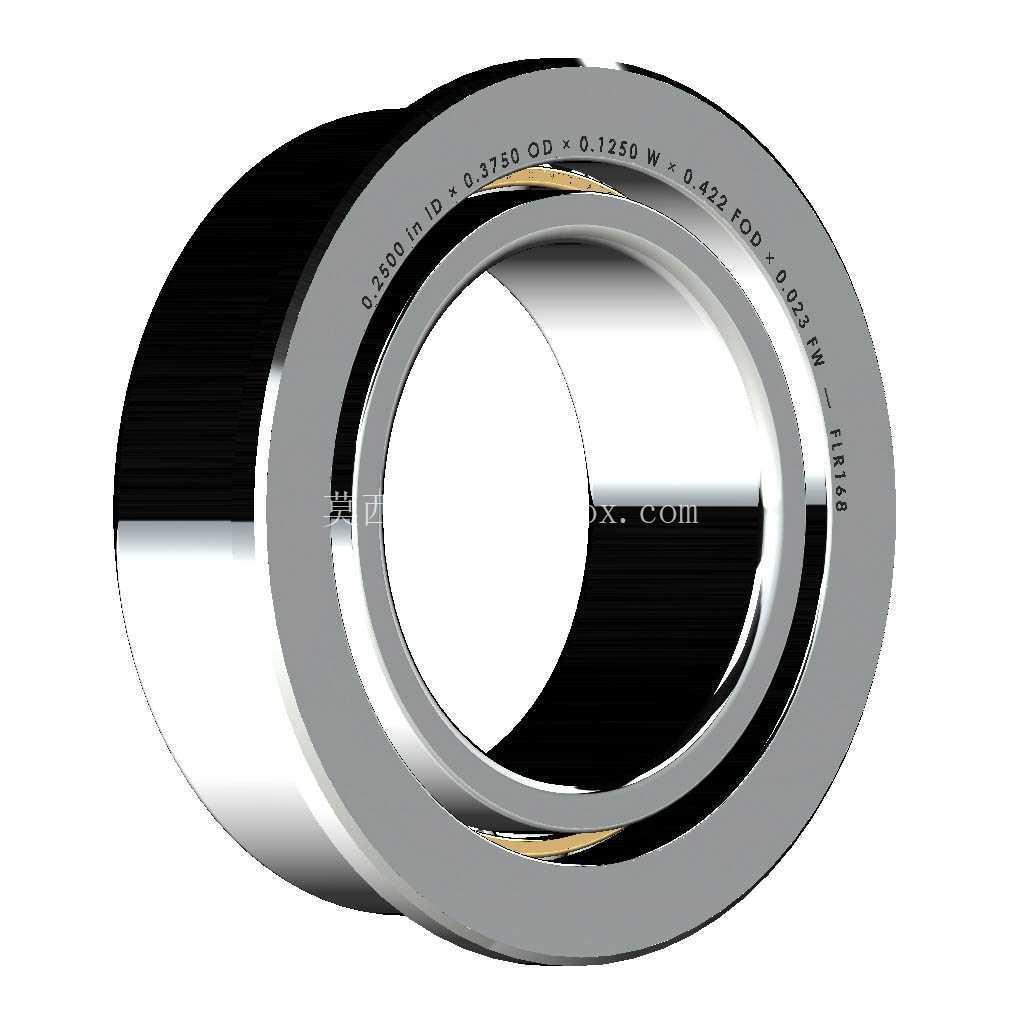

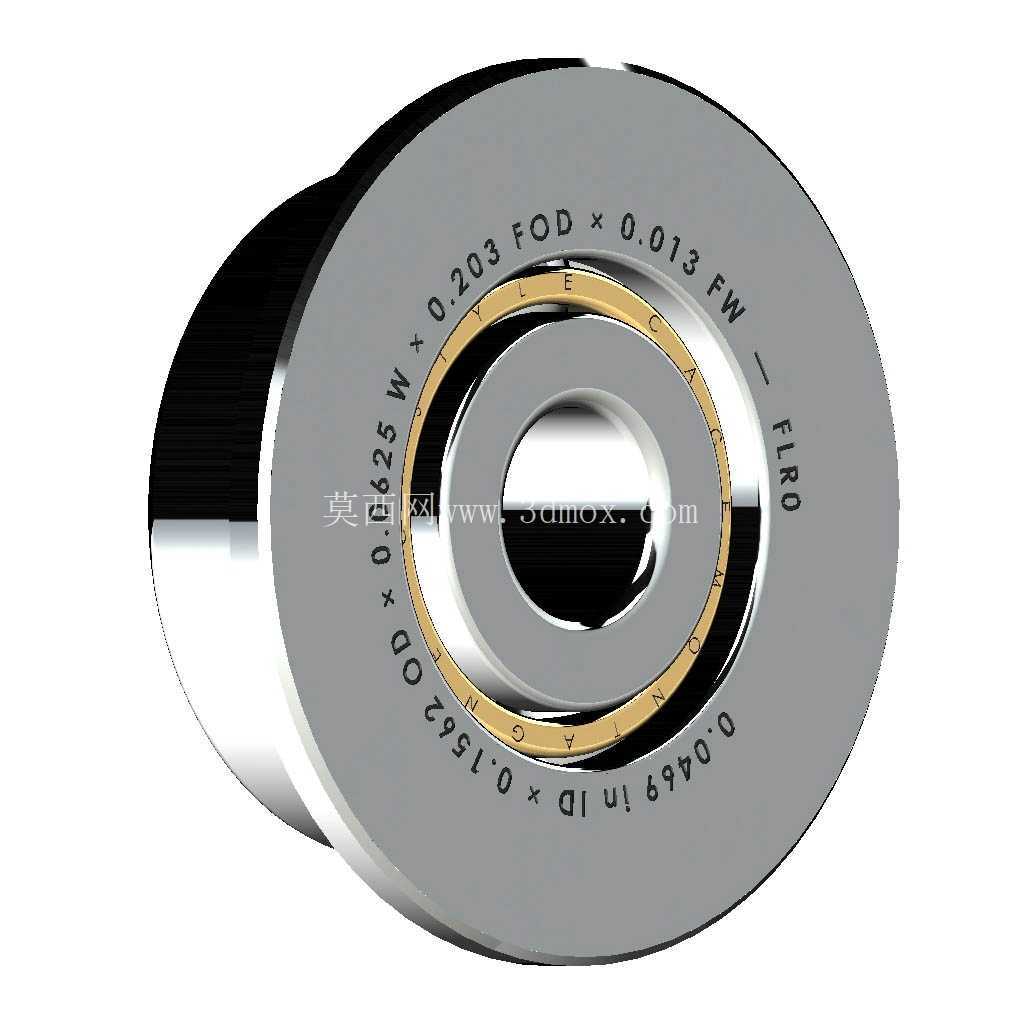

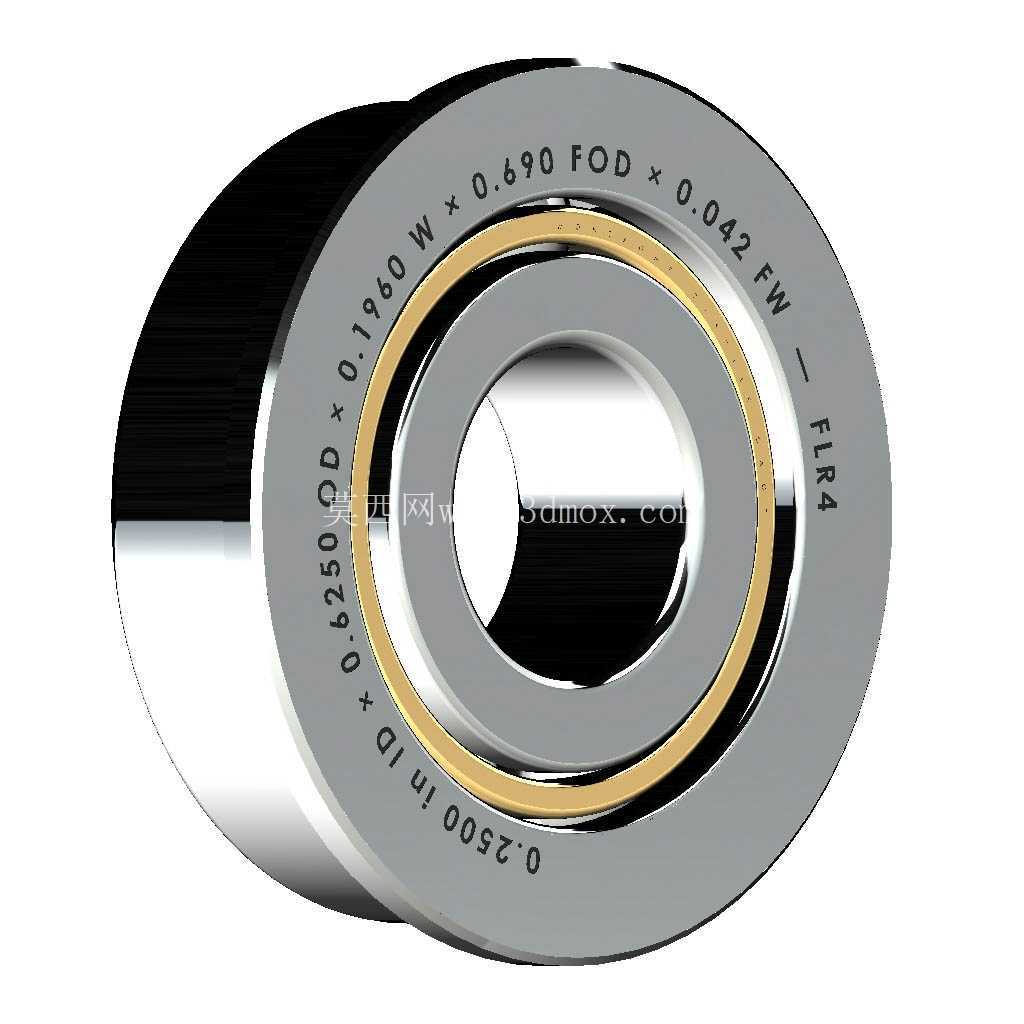

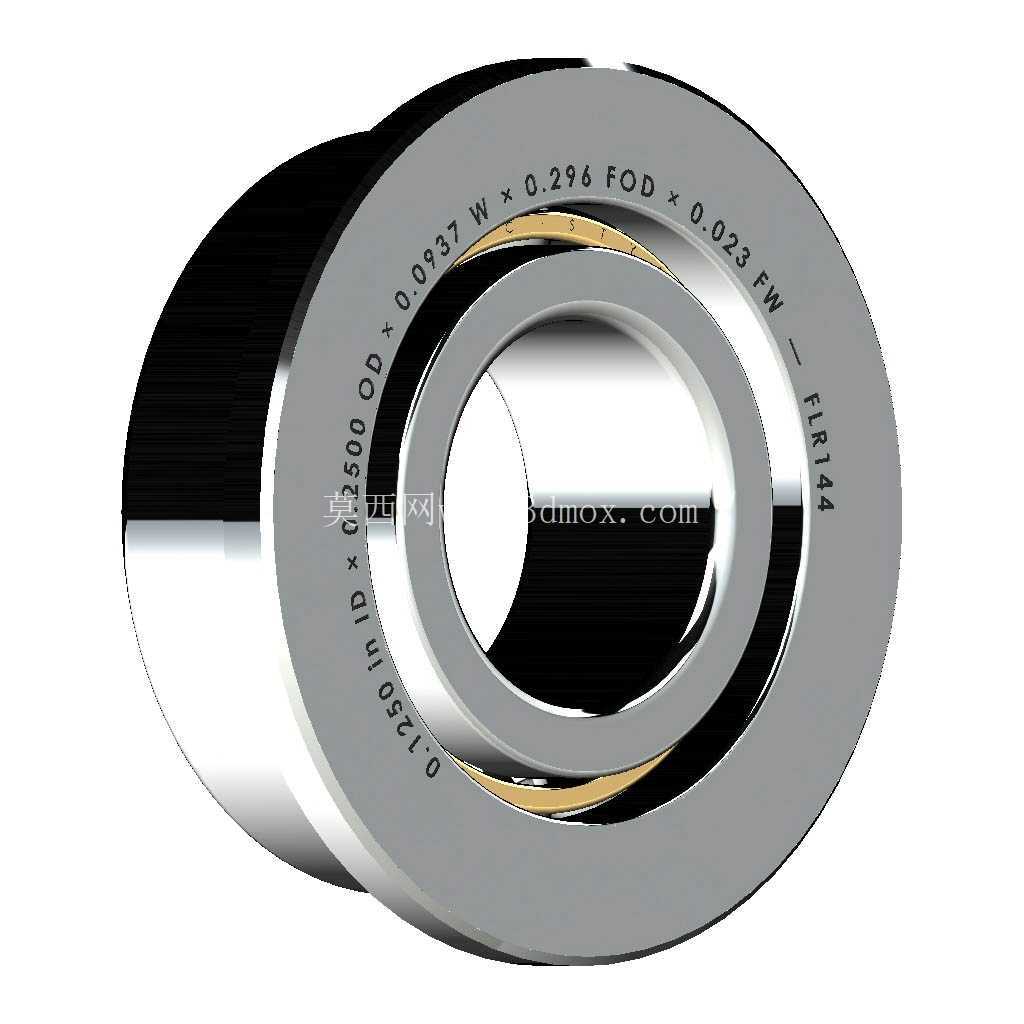

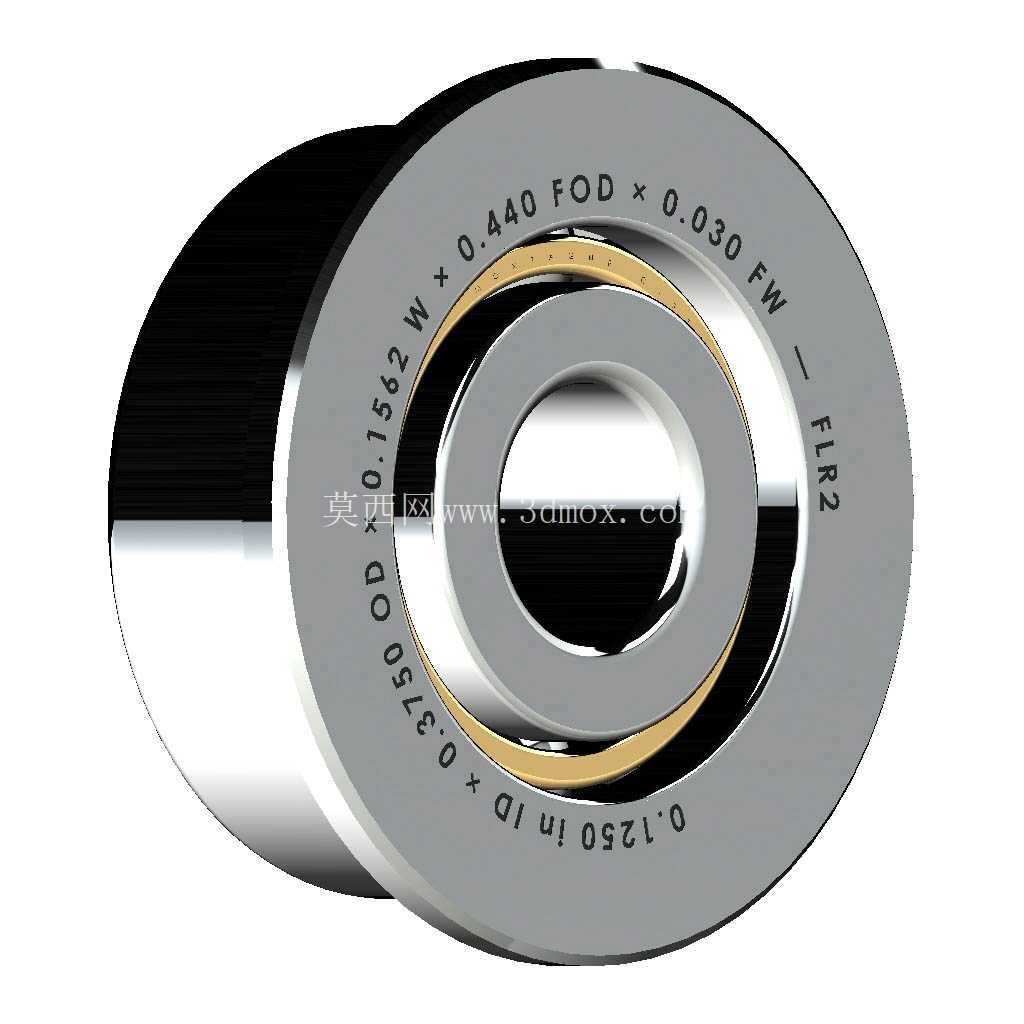

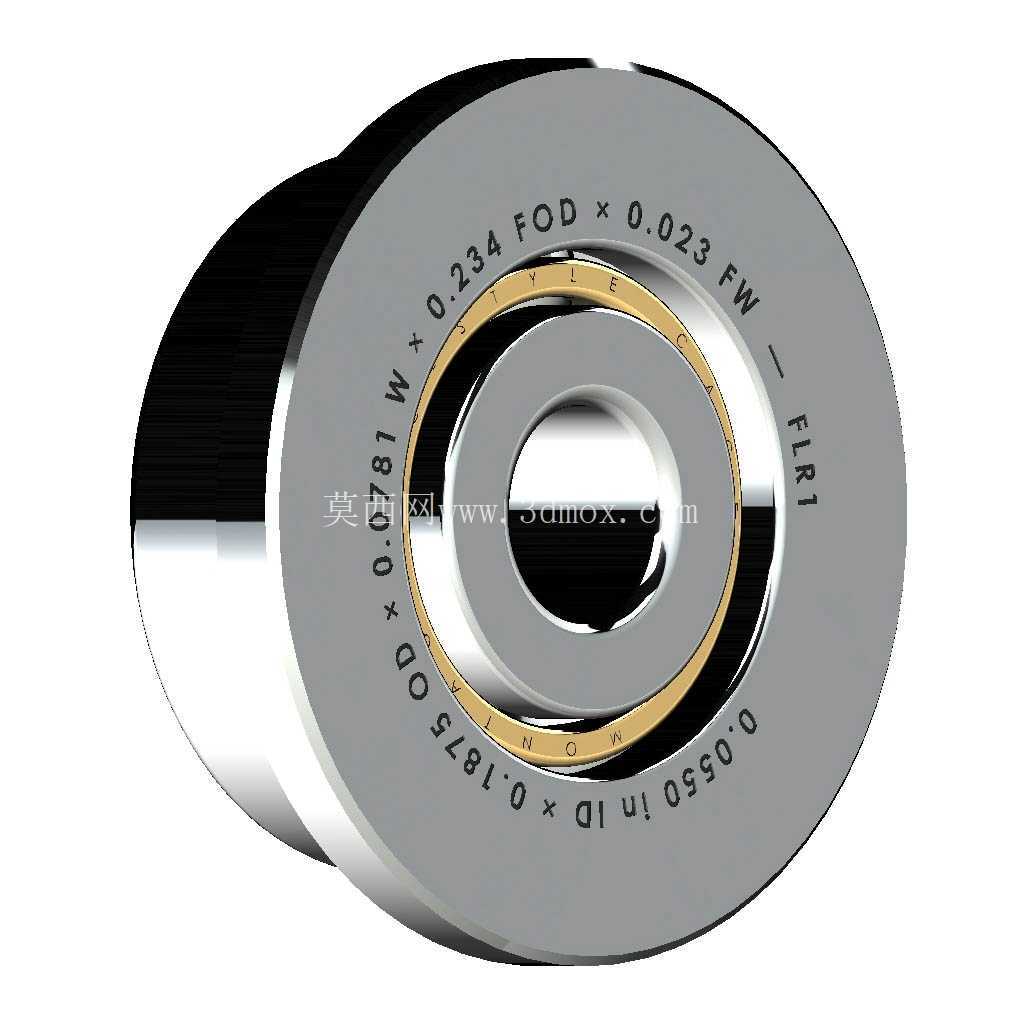

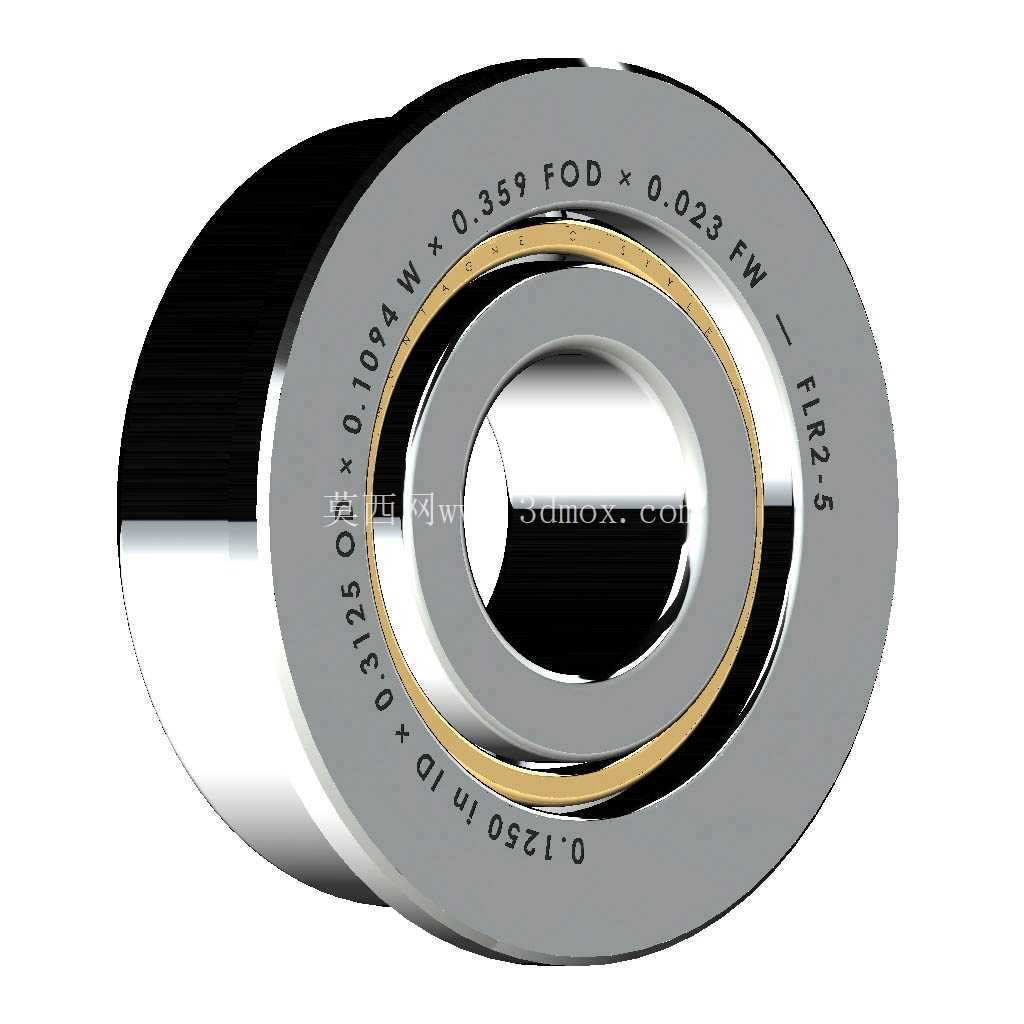

　　这套全参数化的FLR系列轴承模型，覆盖法兰型、单列深沟径向、开式无密封结构的英制尺寸段，建模时完全遵循实际轴承的尺寸链逻辑，从内圈内径、外圈外径、法兰盘直径、法兰厚度到内外圈宽度、滚动体直径与数量、保持架间隙都严格匹配实际量产轴承的公差范围，设计时采用全局参数关联的建模逻辑，所有尺寸参数都可以通过全局参数表直接修改，不需要逐个特征编辑调整，对于需要定制非标准宽度、非标准法兰尺寸的衍生设计场景，工程师只需要调整对应参数值，模型就能自动完成特征更新，大幅减少重复建模的工作量。

　　从结构特性来看，开式无密封的设计决定了这类轴承适用于洁净、有定期润滑维护条件的工况环境，没有接触式密封件带来的运转阻力，启动扭矩更小，高速运转时的温升更低，能够满足高转速、低阻力的传动需求；深沟径向的滚道结构可以承受主要的径向载荷，同时也能承受一定比例的轴向载荷，在很多小型机构的悬臂轴结构中，不需要额外搭配推力轴承就能满足双向受力的使用需求；法兰边与外圈为一体化结构，安装时直接将轴承压入安装基座的孔位，法兰端面贴合基座安装面即可完成定位，不需要额外加工卡簧槽、轴用挡圈等定位结构，对于壁厚较薄的安装基座来说，这种安装方式不会破坏基座的结构强度，装配时的同轴度也更容易保证。

　　在实际选型建模过程中，工程师经常会遇到不同厂商生产的同型号轴承存在保持架排列差异、非标准宽度衍生型号的问题，这套模型在建模时就考虑到了这类适配需求，保留了保持架结构的可调整空间，同时将非标准宽度型号的尺寸逻辑也纳入参数体系中，在做机构干涉检查、装配模拟时，可以直接调用对应尺寸的模型验证安装边界，不需要反复核对二维样本尺寸，避免出现安装孔位尺寸不匹配、法兰边与周边零件干涉、轴承宽度超出安装腔空间等常见设计问题。

　　安装边界方面，这类法兰型微型轴承的安装孔需要按照轴承外圈外径的公差要求加工基孔制配合位，法兰贴合面需要保证足够的平面度，避免安装后轴承外圈出现倾斜导致滚道偏磨；内圈与轴的配合根据载荷大小、转速高低选择对应的过渡配合或小过盈配合，因为是开式结构，装配时需要提前在滚道内填充对应牌号的润滑脂，周边结构需要预留润滑维护的操作空间，避免润滑脂被周边结构刮除。在做三维装配设计时，调用这套参数化模型可以直接完成装配约束，模拟轴承压装过程中的干涉情况，验证法兰端面与安装面的贴合度，检查内圈与轴肩、周边传动零件的间隙是否满足运转要求，对于系列化产品设计来说，只需要调整全局参数就能快速生成不同尺寸规格的轴承模型，统一整个项目中的轴承选型标准，减少因模型尺寸错误导致的生产加工问题。
