英制双密封微型轴承全参数化三维结构

　　这类英制双密封微型轴承，常被用在精密仪器仪表、小型伺服传动机构、牙科医疗设备、微型泵阀以及高端消费电子的转轴结构中，很多进口小型传动组件里，这类英制规格的轴承占比不低，因为早期海外精密设备的轴系设计多采用英制尺寸体系，做设备维保、逆向开发或者同性能替代设计时，能直接调用全参数化的模型，能省掉大量重复测绘建模的时间。

　　从实际使用场景来看，这类带双密封结构的微型轴承，核心作用是在极小的安装空间内，为回转部件提供低摩擦的径向支撑，同时阻挡外界的粉尘、水汽以及少量润滑脂泄漏，尤其是在仪器仪表类的应用里，轴承的密封性能直接决定了整套机构的维护周期，非接触式的低摩擦密封件适合高转速、低阻力的使用场景，接触式密封则适合粉尘浓度稍高、对密封可靠性要求更高的工况，不同后缀的密封结构对应不同的摩擦阻力和密封等级，选型时可以根据实际工况的转速、环境洁净度来匹配。

　　设计这套参数化结构的时候，核心思路是把轴承的外径、内孔宽度、密封件槽位、滚道曲率、钢球排布参数全部做成可驱动的全局变量，不需要逐个特征去修改尺寸，只要调整对应的参数值，就能快速生成对应规格的轴承模型，比单独重新配置每个特征的尺寸效率要高很多。做这类参数化模型的时候，要特别注意密封件和内外圈的配合间隙，非接触式密封要预留合适的迷宫间隙，既不能蹭到内圈挡边增加转动阻力，也不能间隙过大失去密封效果；接触式密封则要控制唇边的过盈量，过盈太大会导致启动阻力矩超标，过盈太小则密封失效。

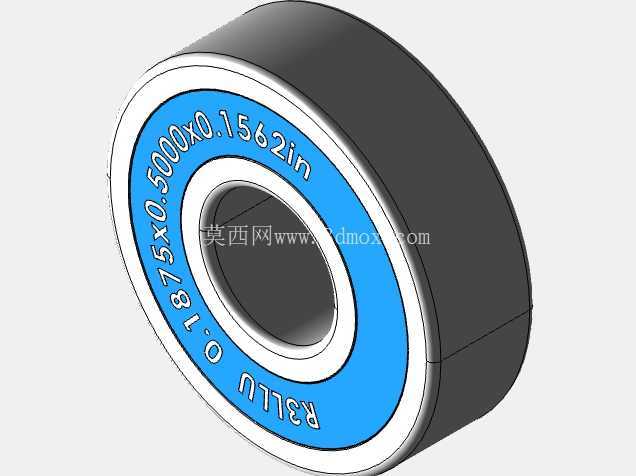

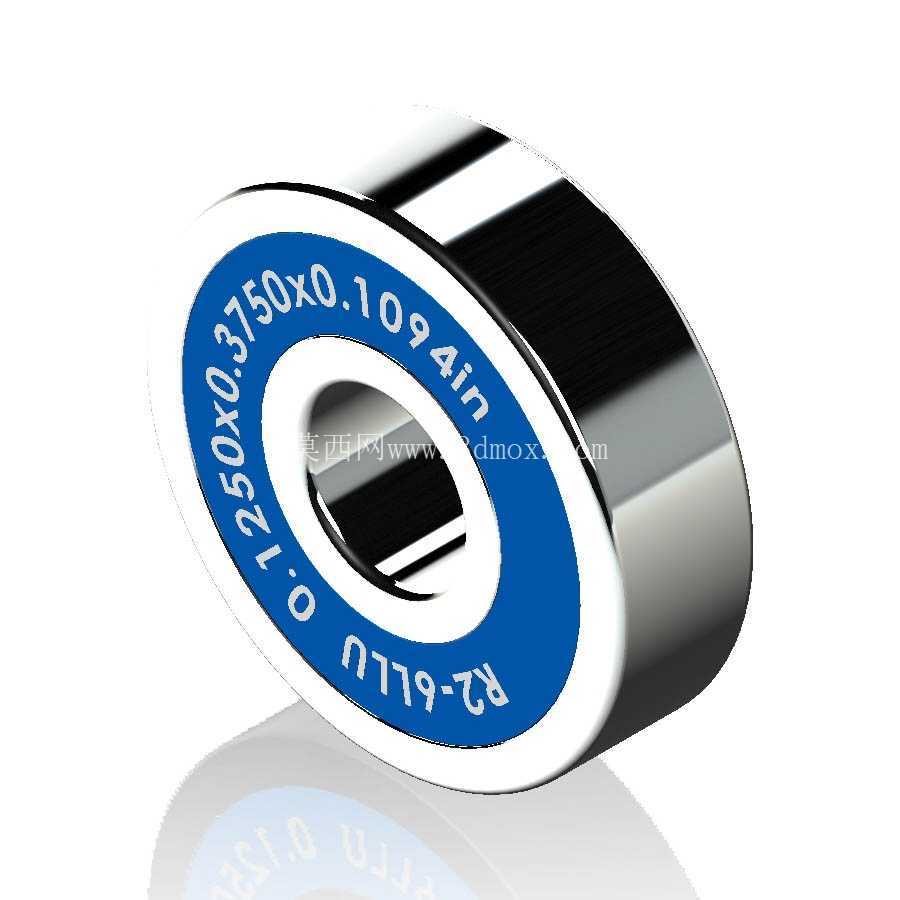

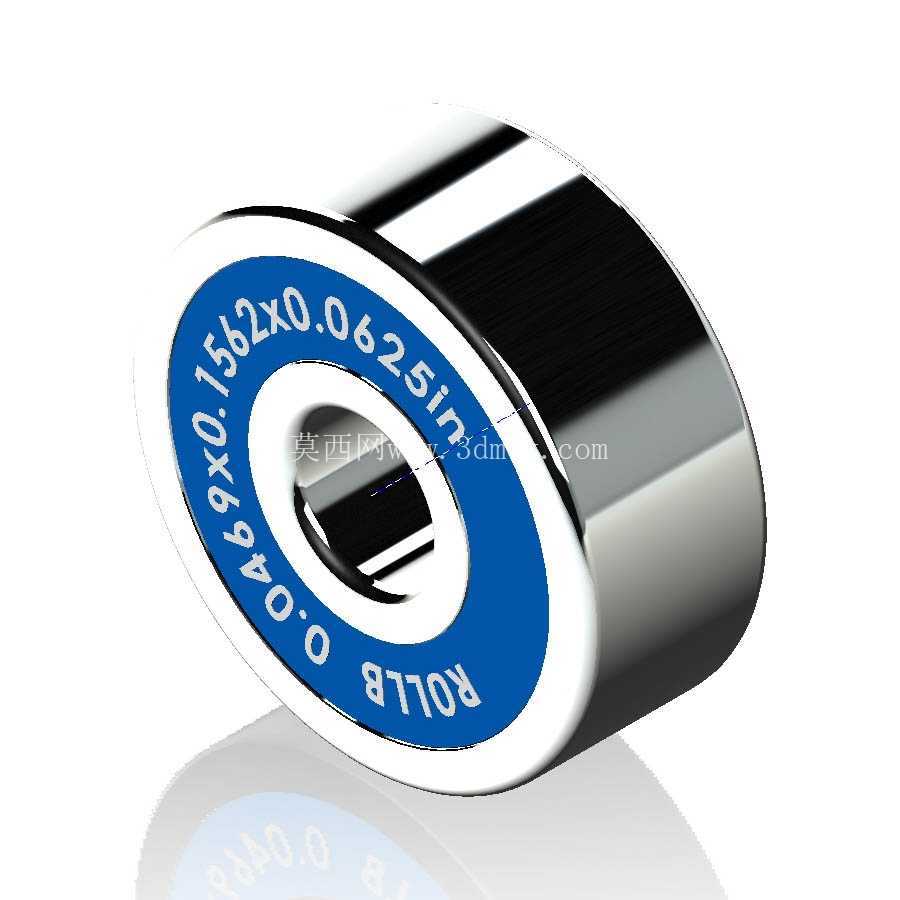

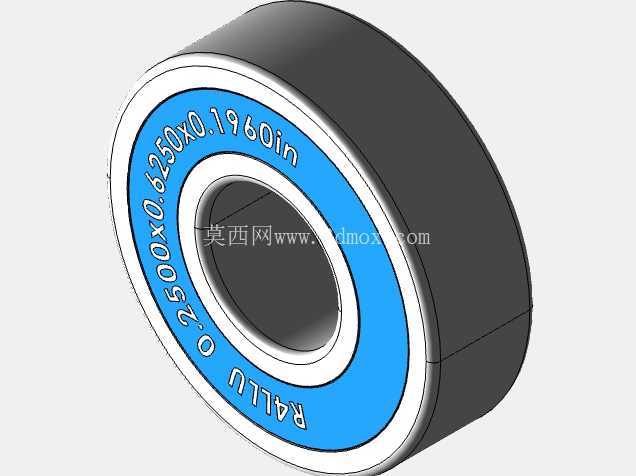

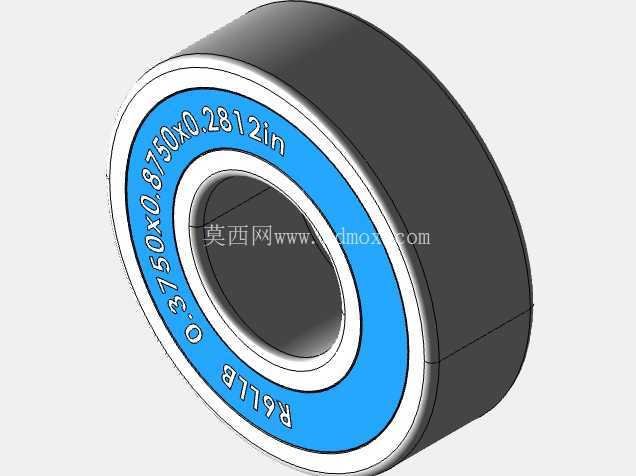

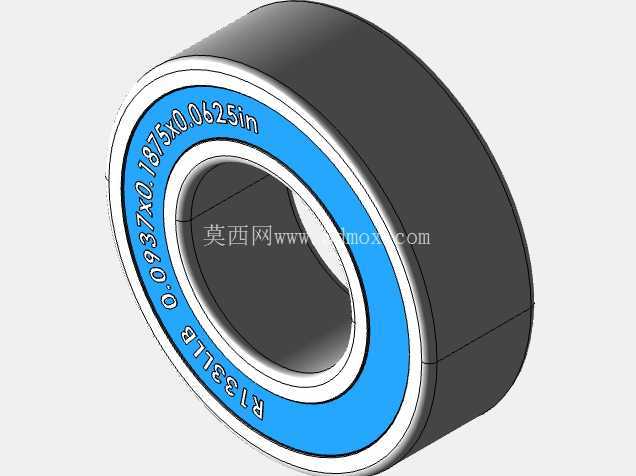

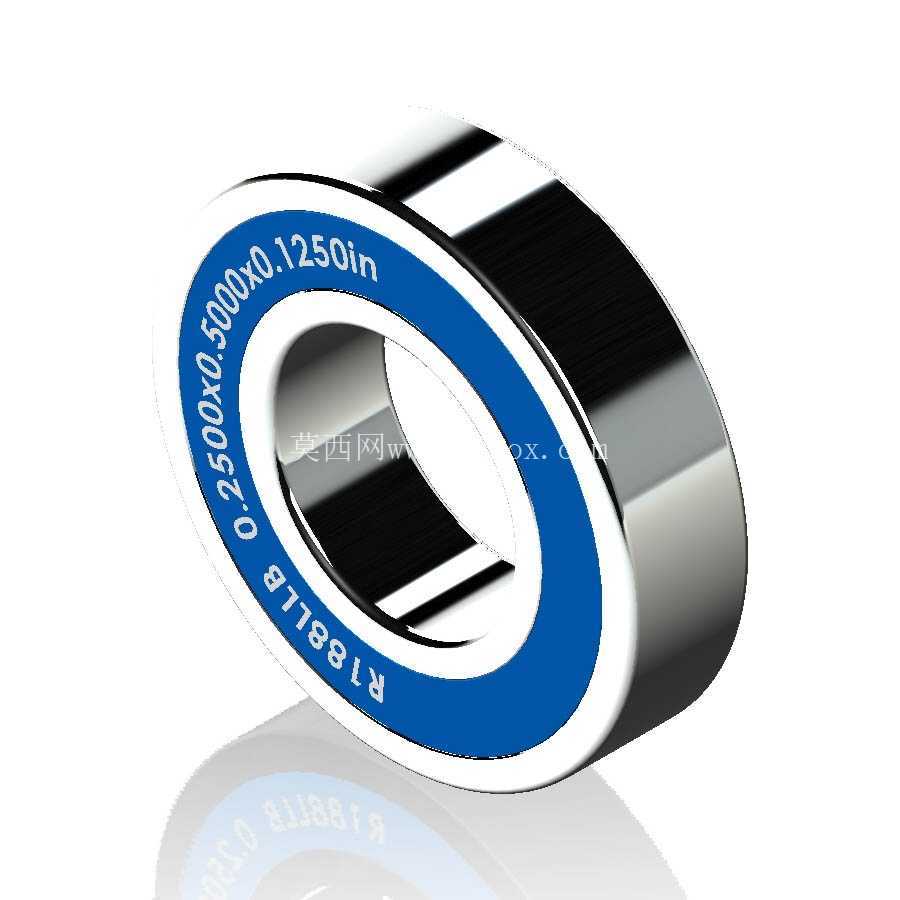

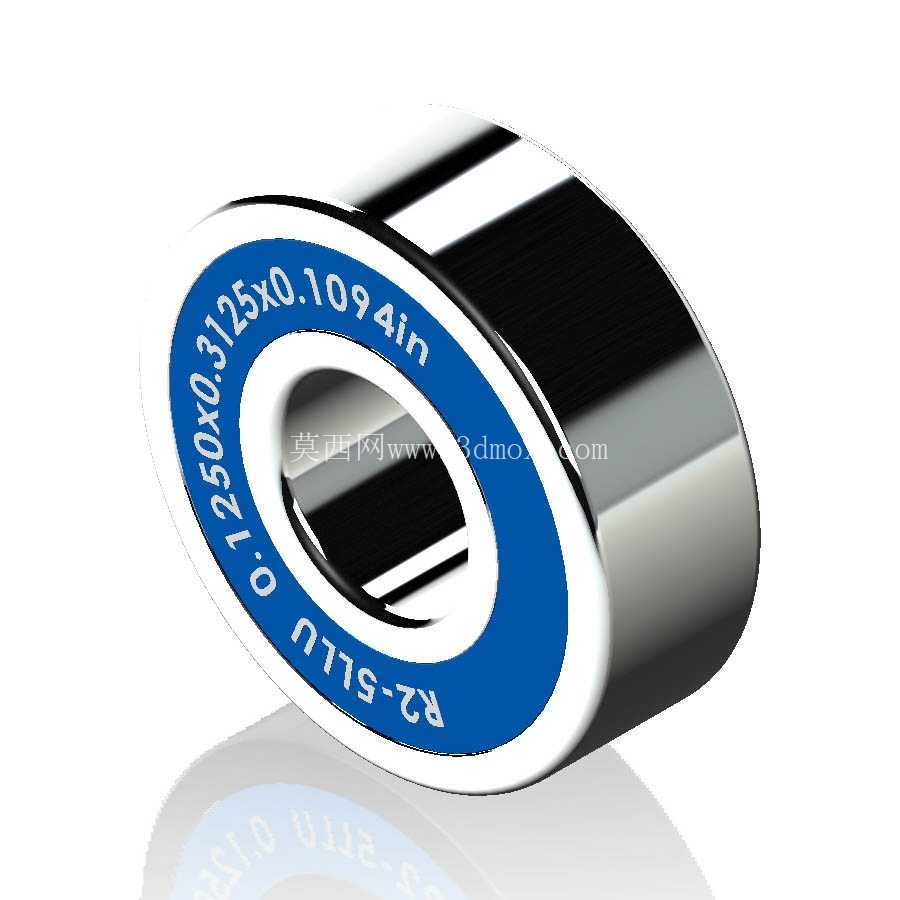

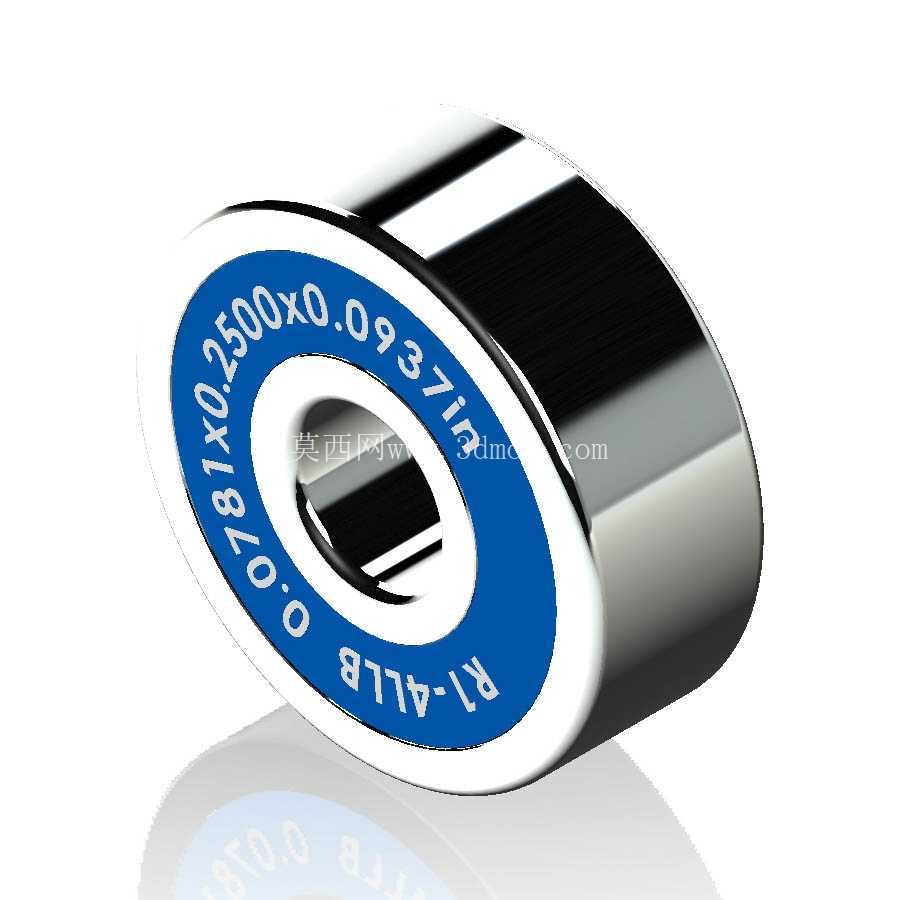

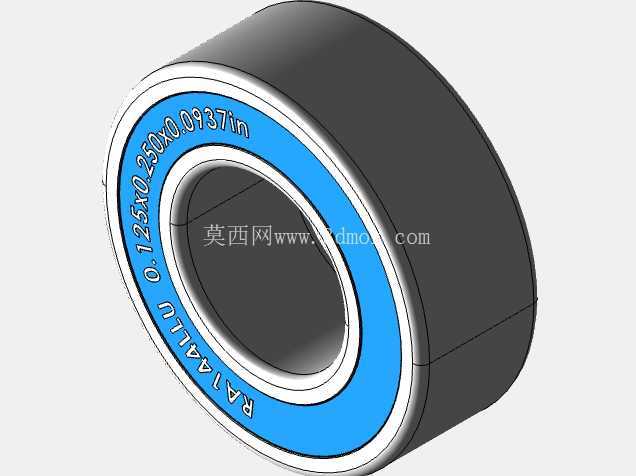

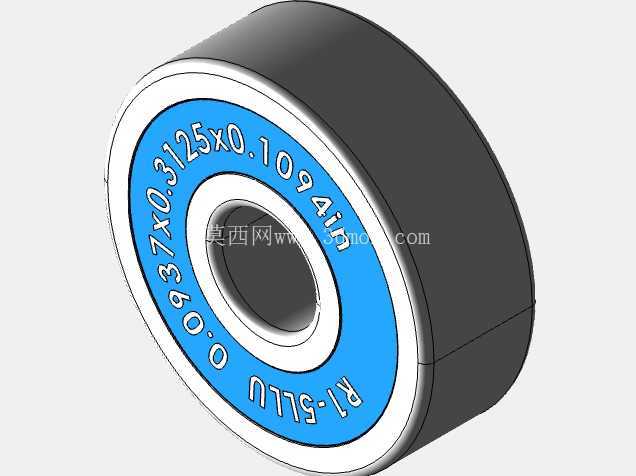

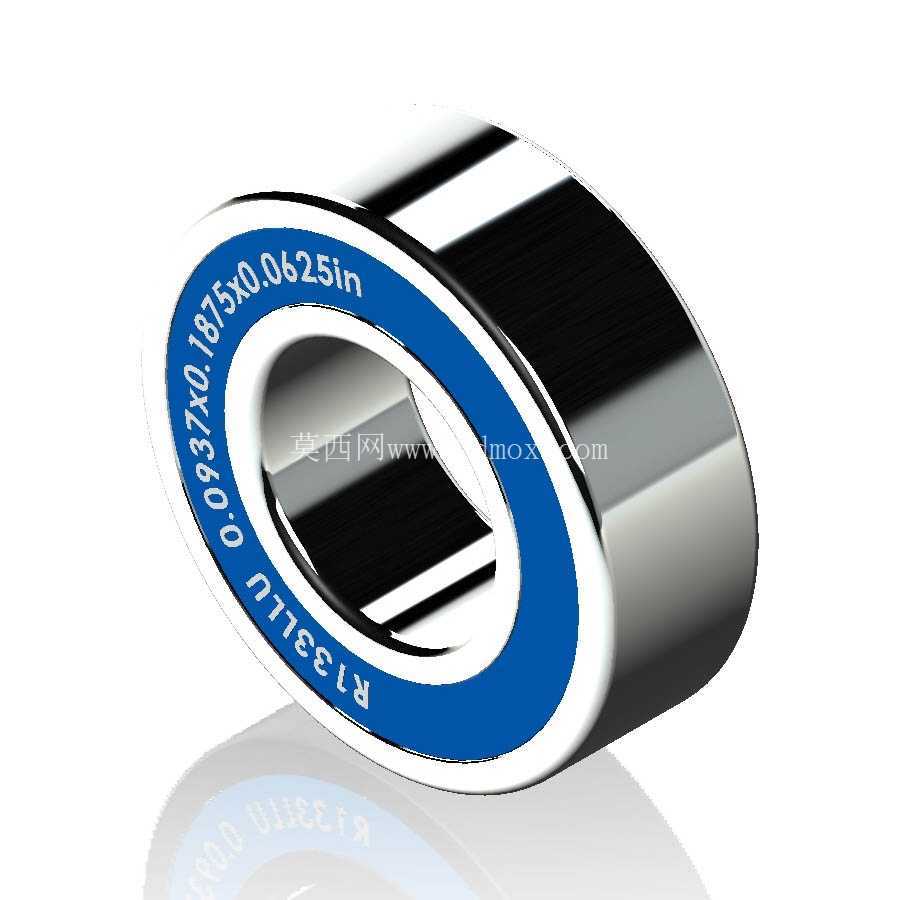

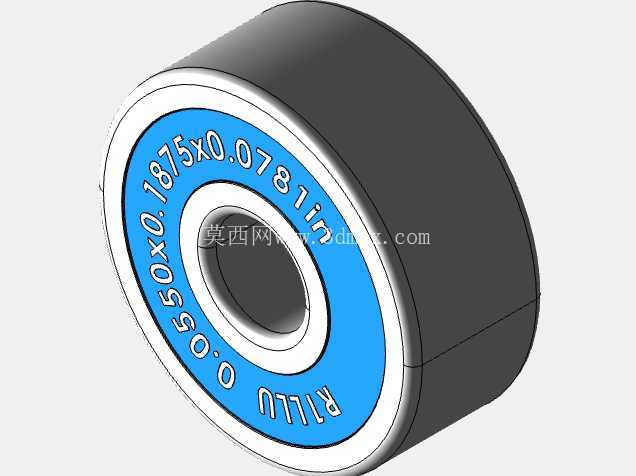

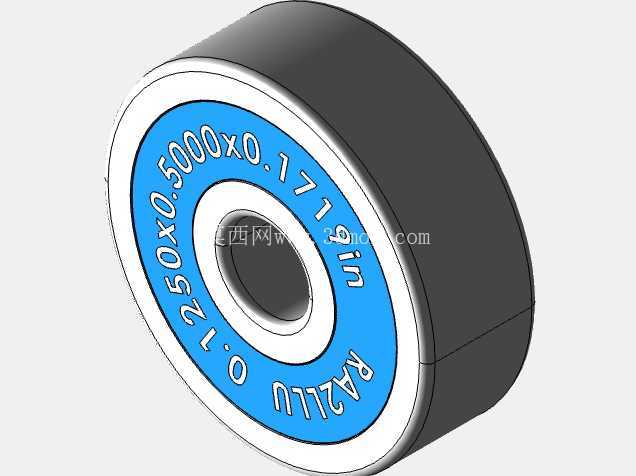

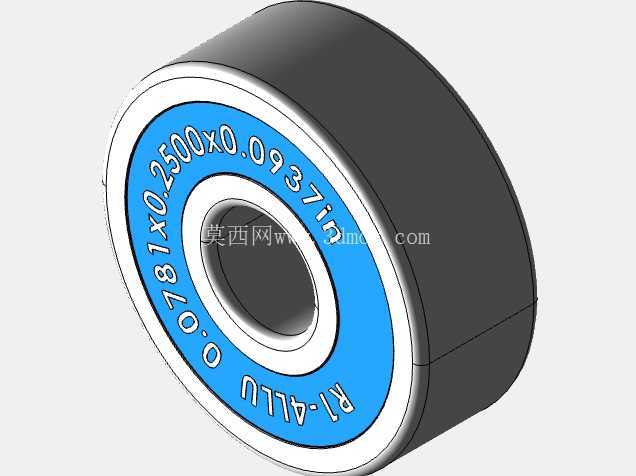

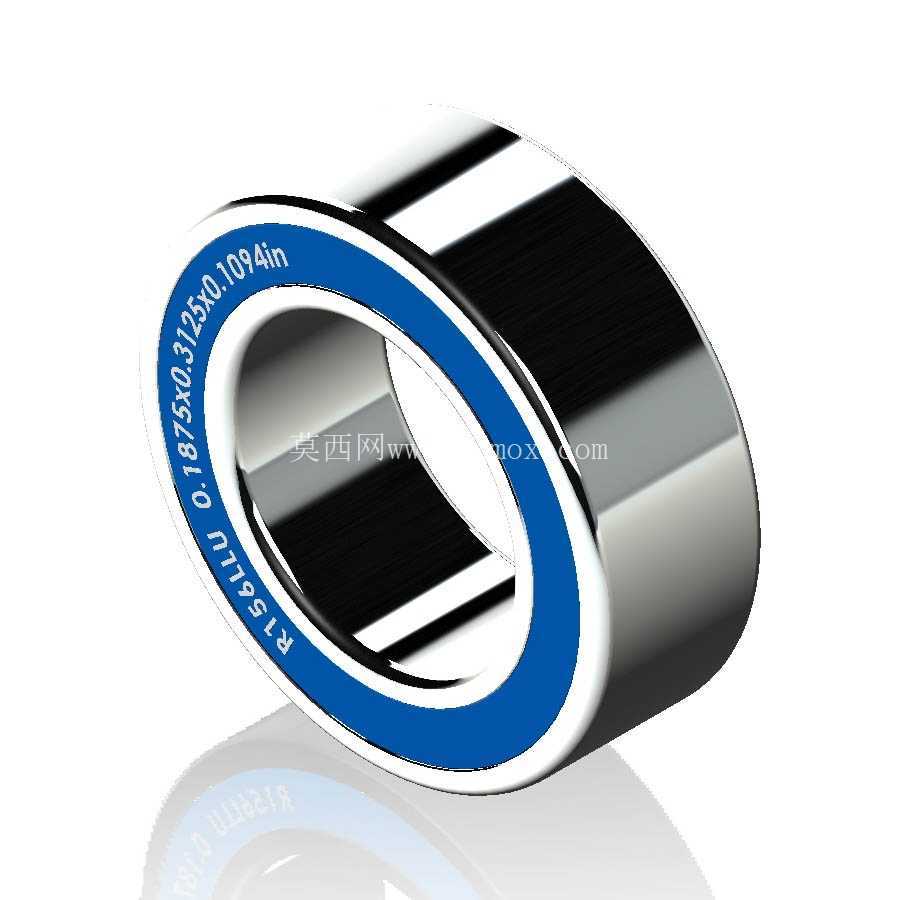

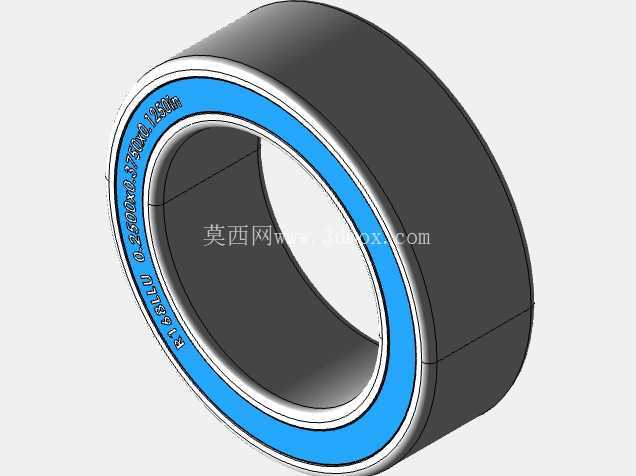

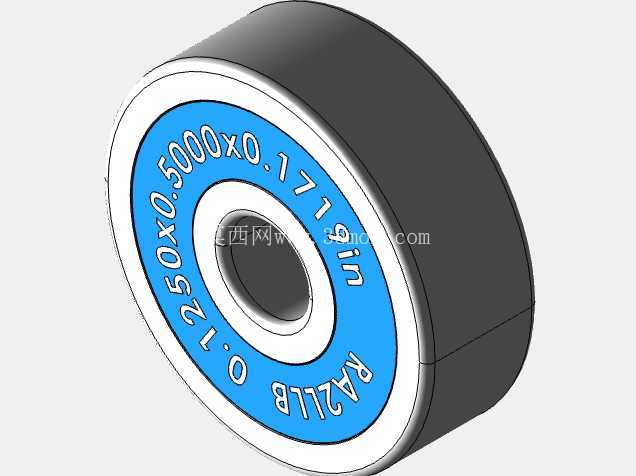

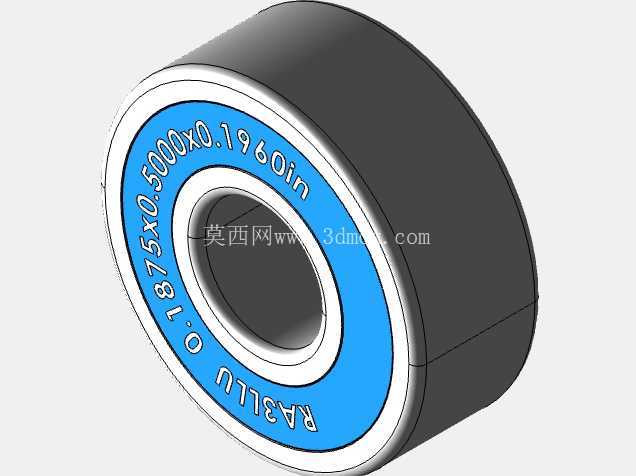

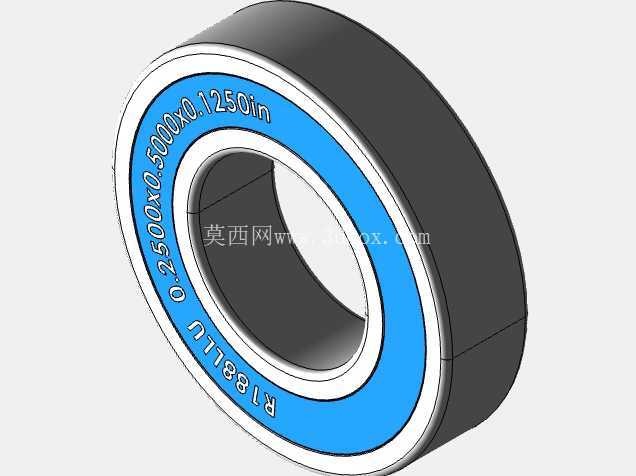

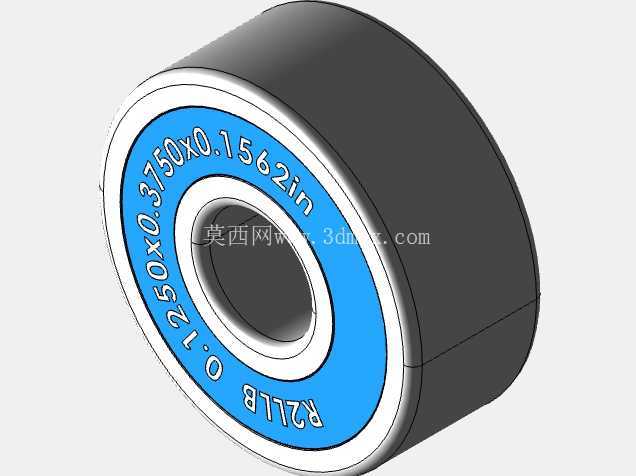

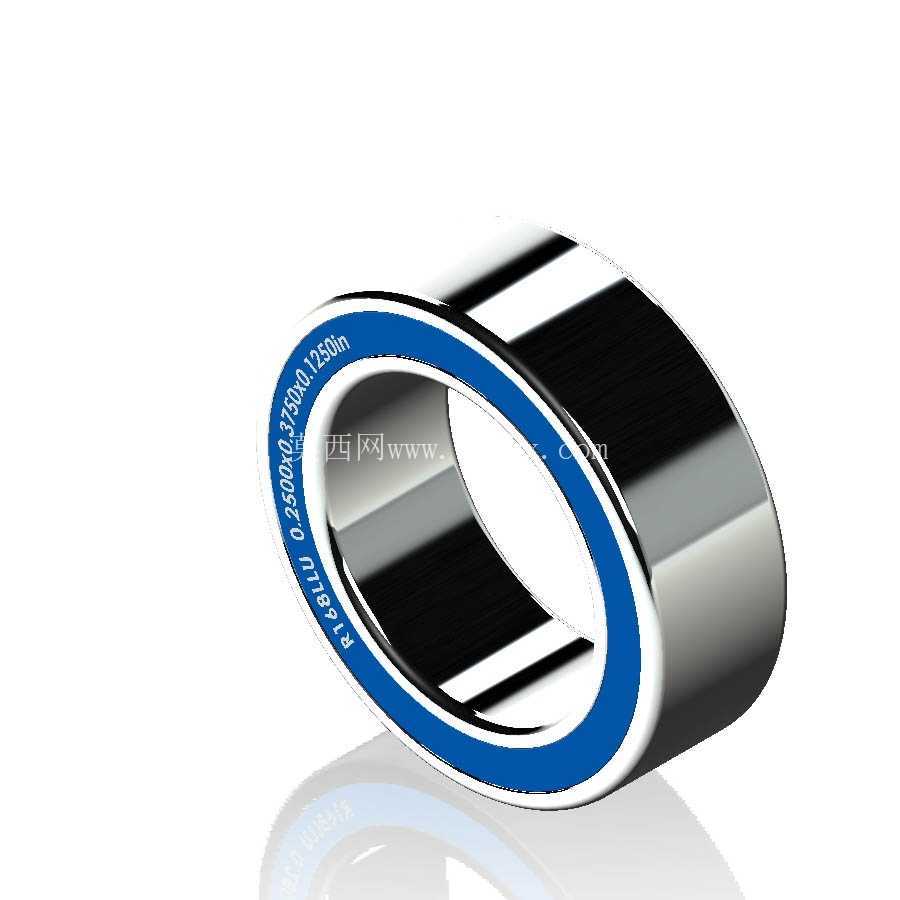

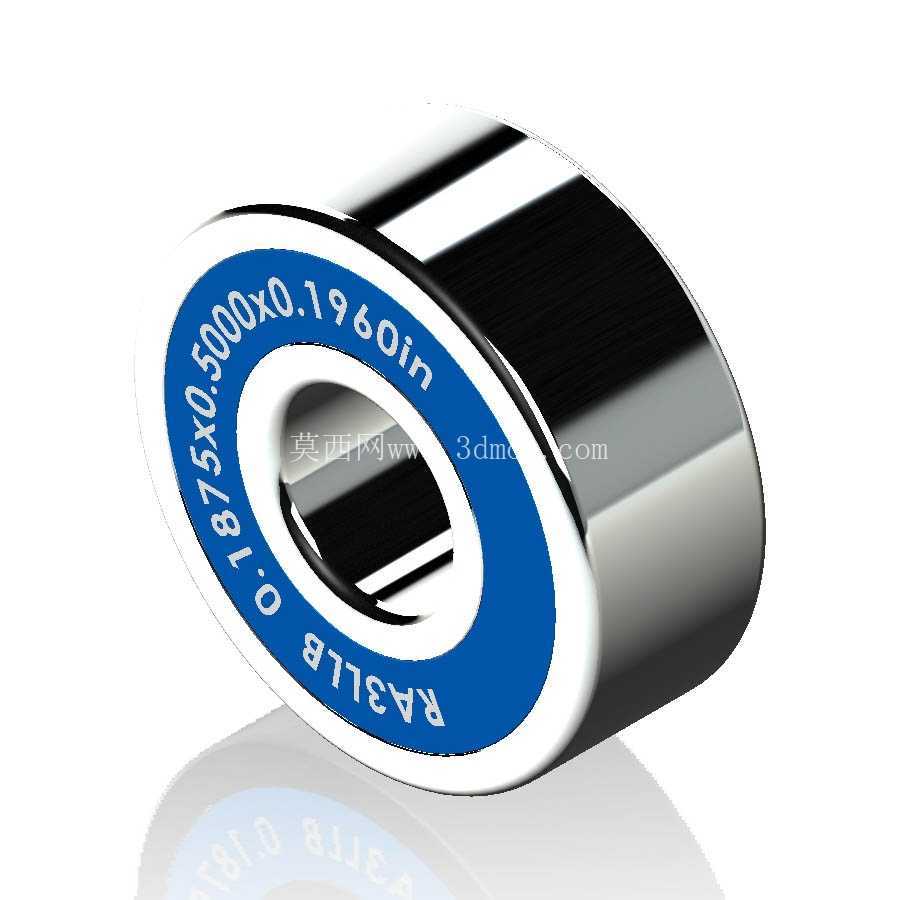

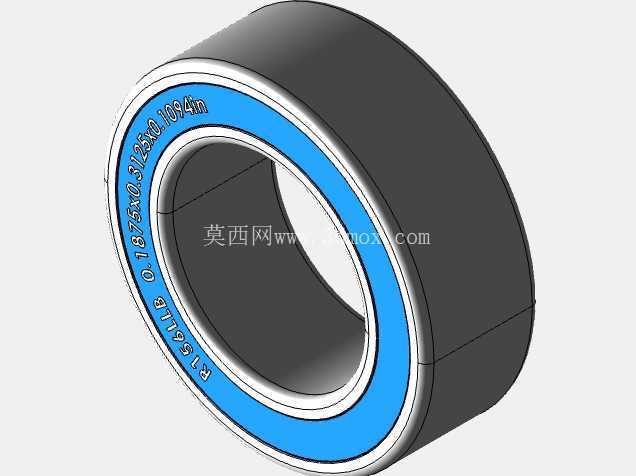

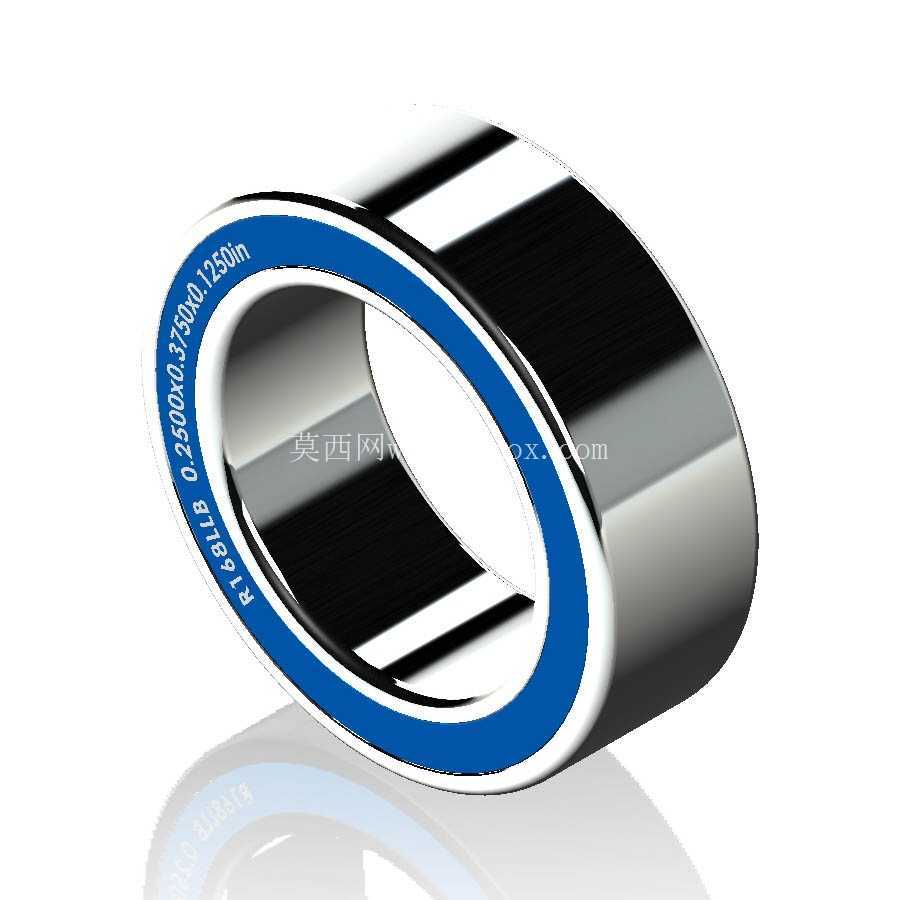

　　外形尺寸和安装边界上，这类英制微型轴承的尺寸都是以英寸为基准标注的，涵盖了不同内径、外径、宽度的常用规格，安装时要注意轴和轴承座的配合公差，微型轴承的套圈壁厚很薄，配合过盈量太大会导致套圈变形，挤压钢球导致转动卡滞，过盈量太小则会出现跑圈的问题，加速配合面的磨损。模型里还原了轴承的所有细节结构，包括外圈的密封槽、内圈的密封挡边、钢球的排布、保持架的结构，还有密封件的外形，导入装配体的时候不需要再做额外的结构简化，可以直接用来做干涉检查、装配模拟，也能用来生成工程图做选型参考。

　　对于做小型传动结构设计的工程师来说，这类全参数化的轴承模型最大的优势是适配性强，不管是做新设备的轴系设计，还是做旧设备的维修替换，只要匹配对应的尺寸参数，就能快速生成符合要求的轴承模型，不用再去翻样本逐个核对尺寸画模型，能大幅缩短设计前期的建模时间。而且模型里的密封结构细节做了完整还原，在做整机的密封性能仿真、装配间隙检查的时候，能直接调用这些结构做分析，不需要再额外补充建模。另外，这类英制轴承的尺寸规格很多，靠手动逐个建模很容易出现尺寸错误，参数化模型只要核对好参数表的数值，就能保证生成的模型尺寸和实际产品完全一致，避免因为建模尺寸错误导致后续加工、装配出现问题。在实际的设备装配中，微型轴承的安装空间通常都非常紧凑，模型里准确还原了轴承的所有外形边界，在做整体布局的时候，可以直接用来核对安装空间是否足够，密封件是否会和周边的零件发生干涉，提前规避装配阶段才会发现的结构问题。
