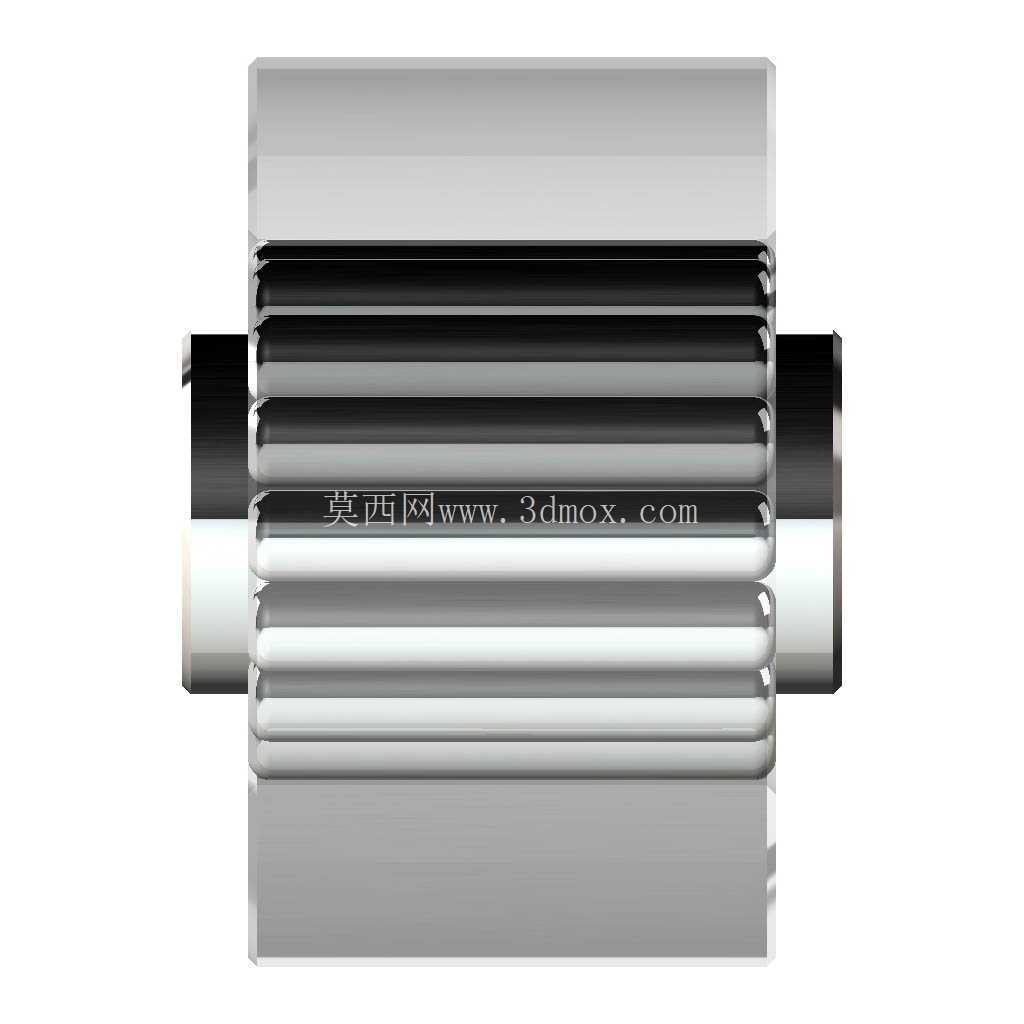

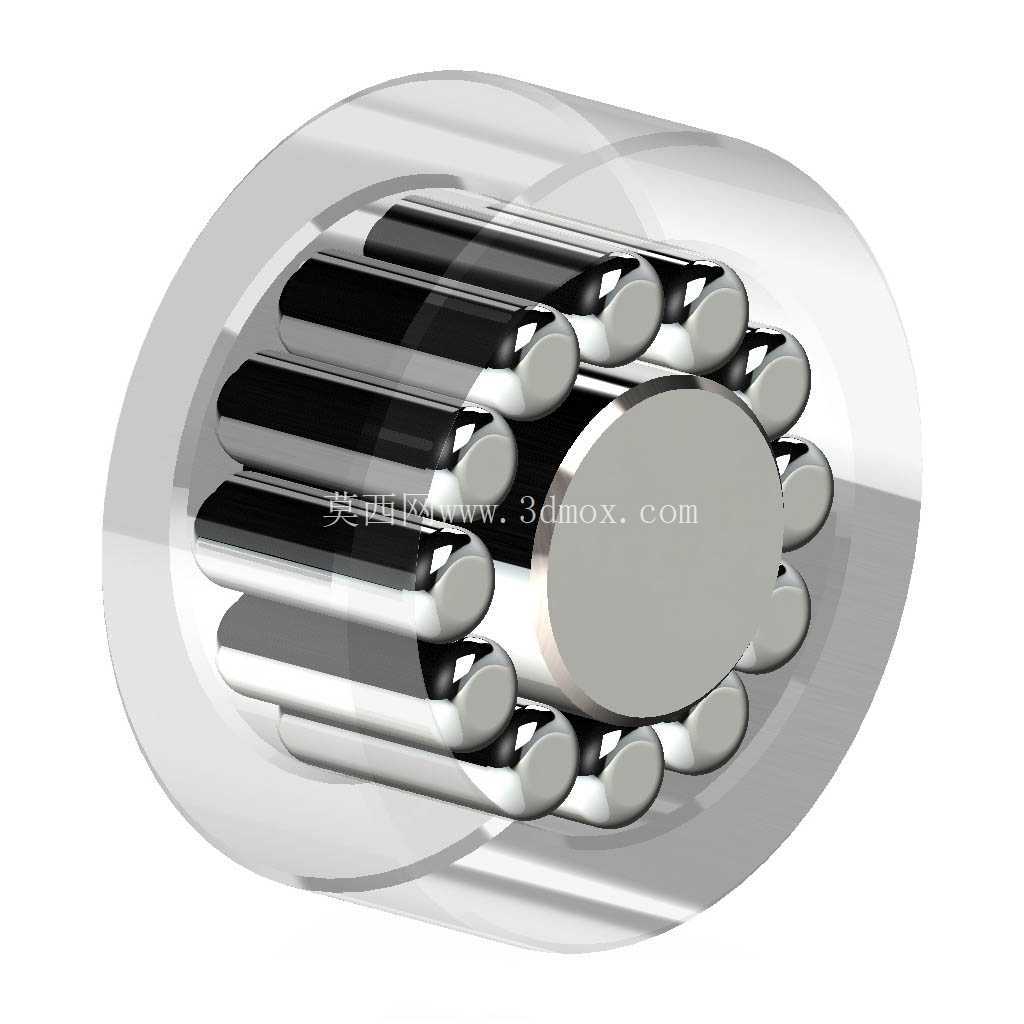

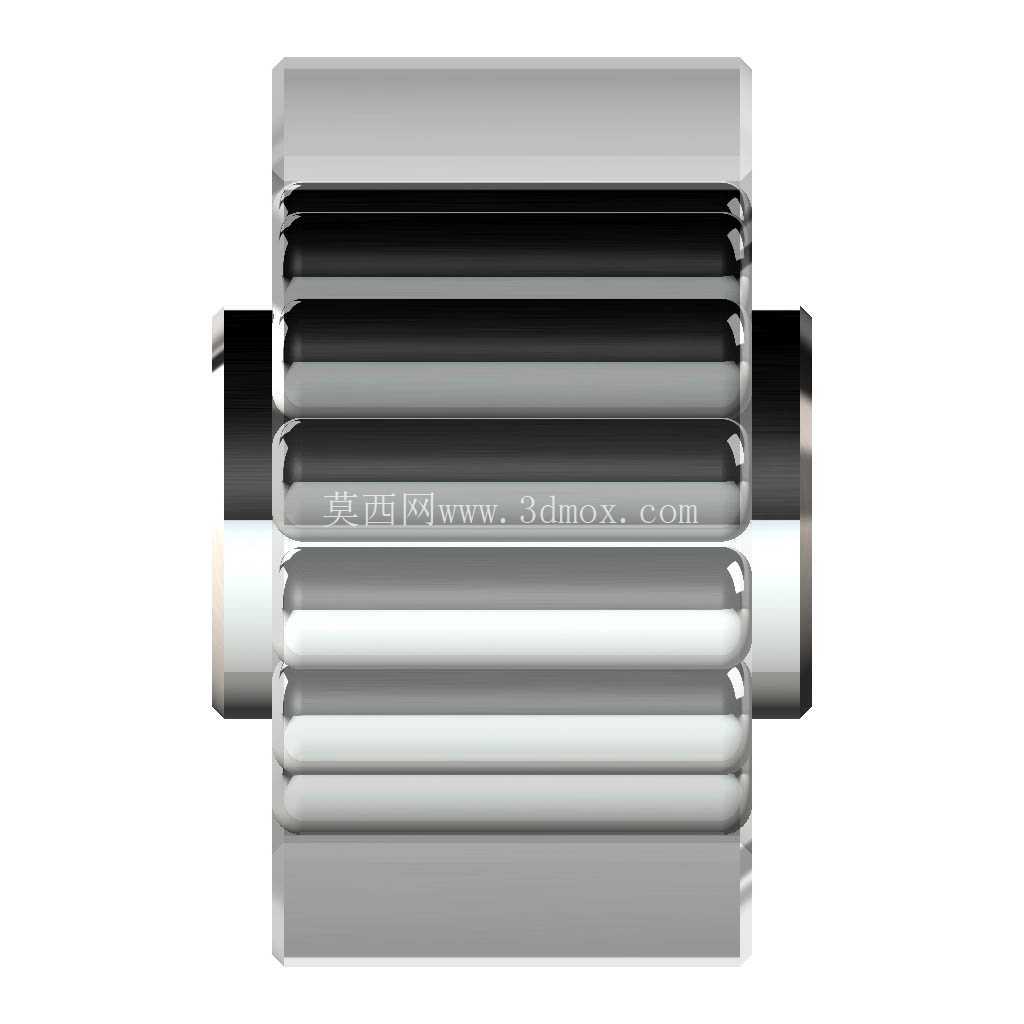

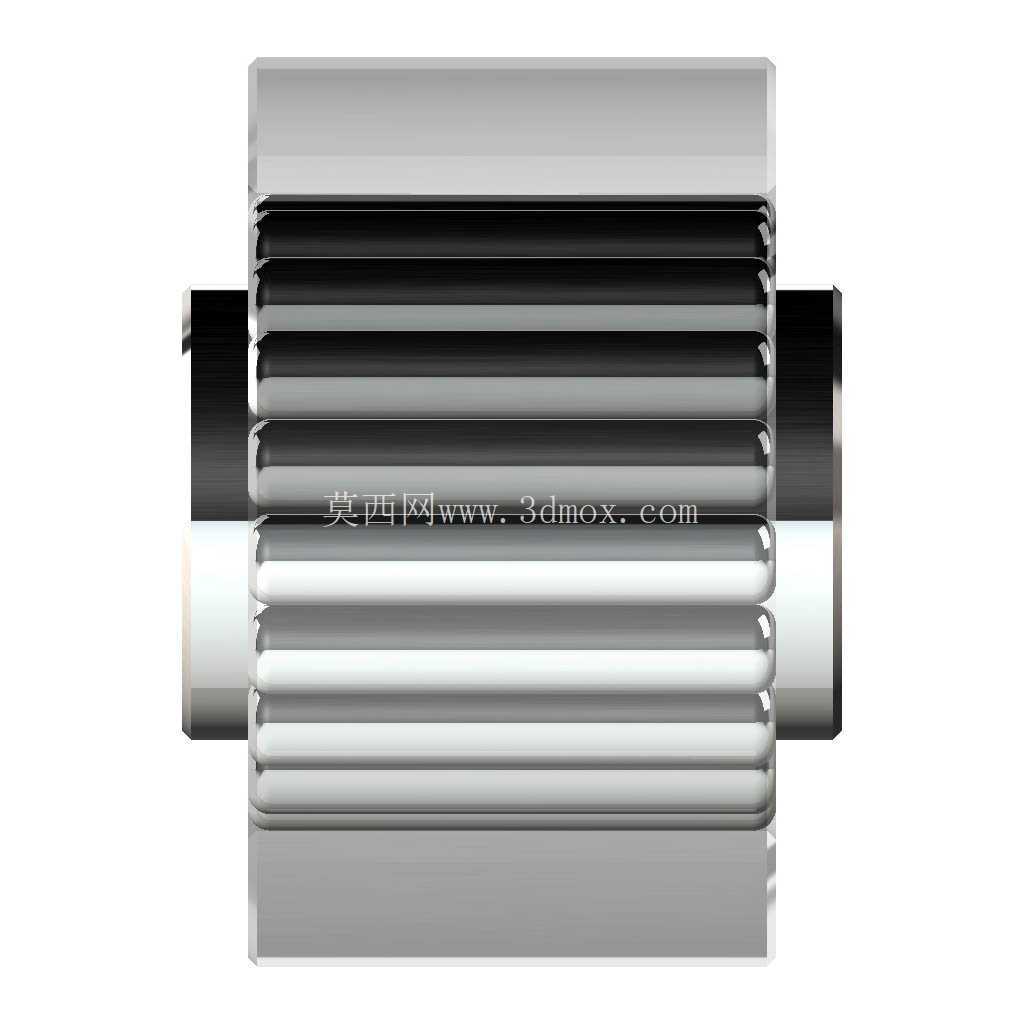

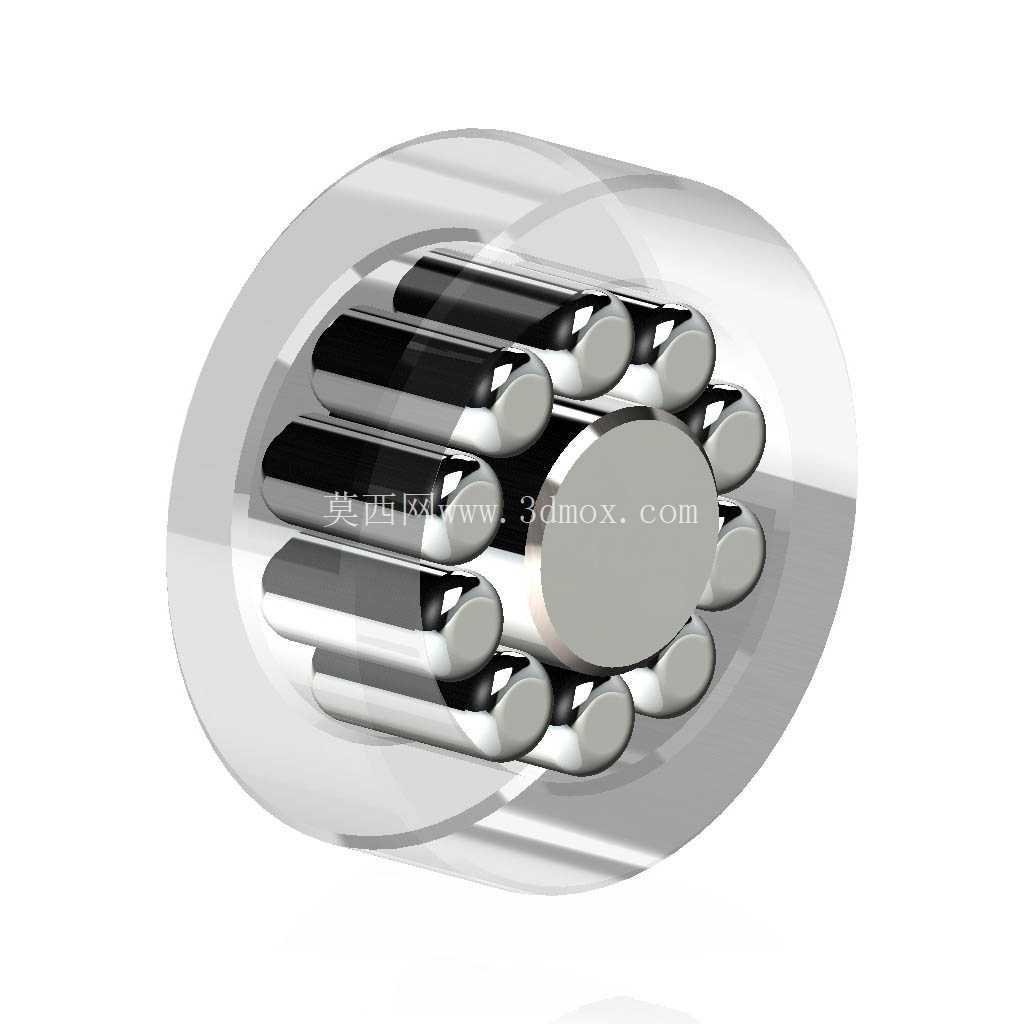

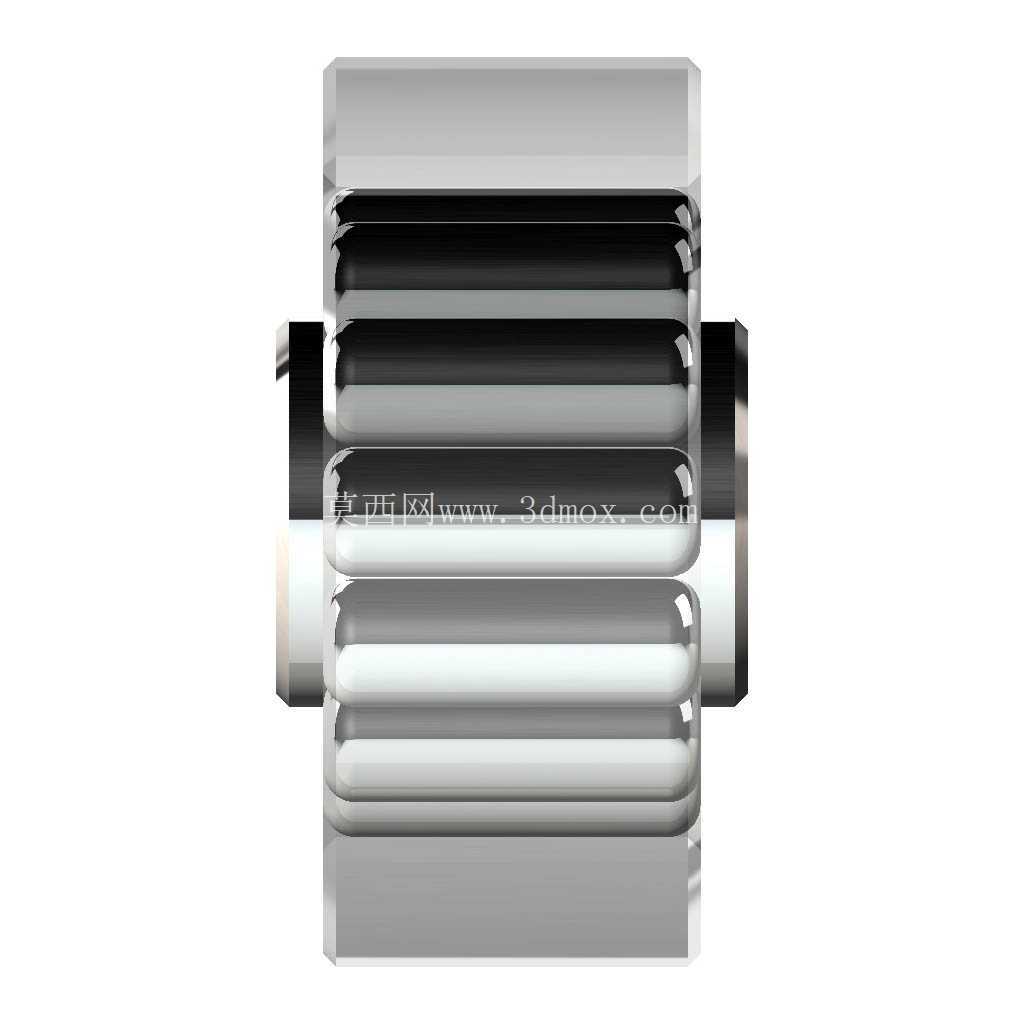

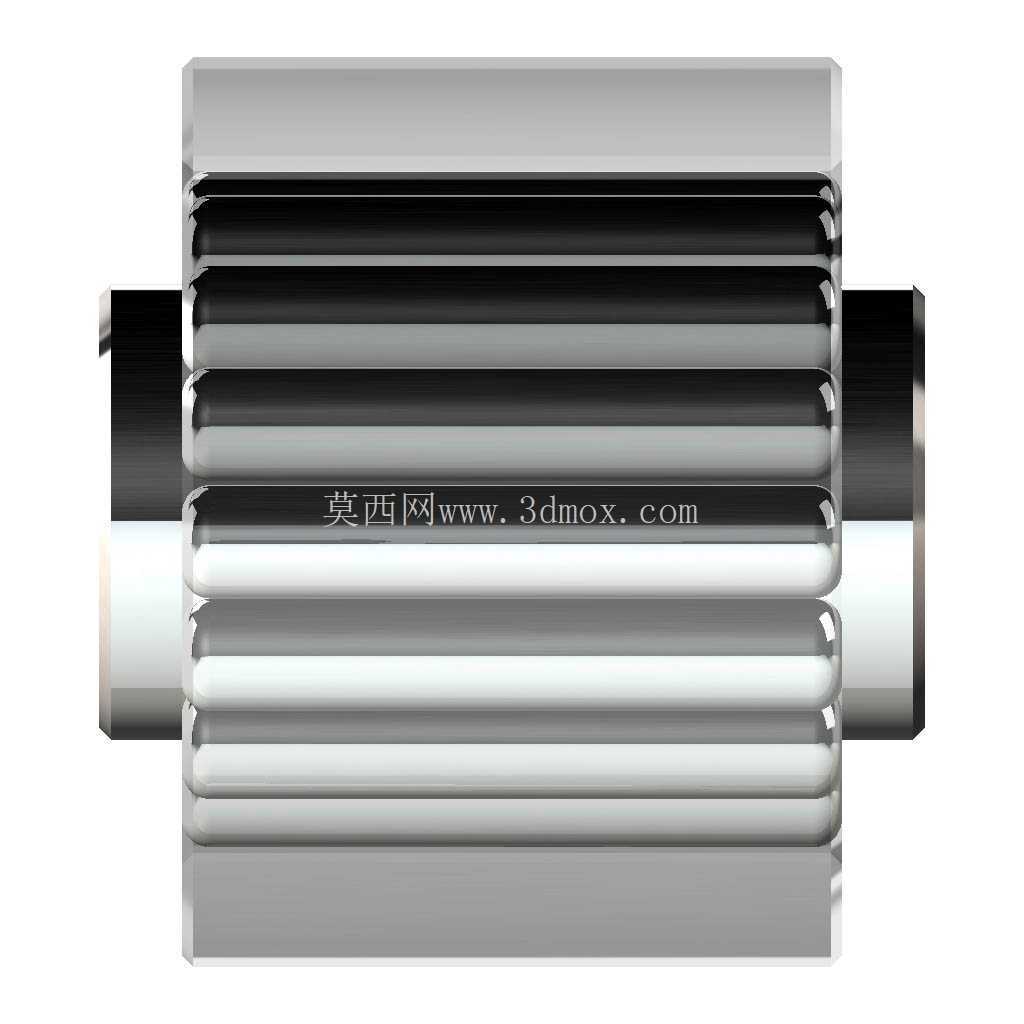

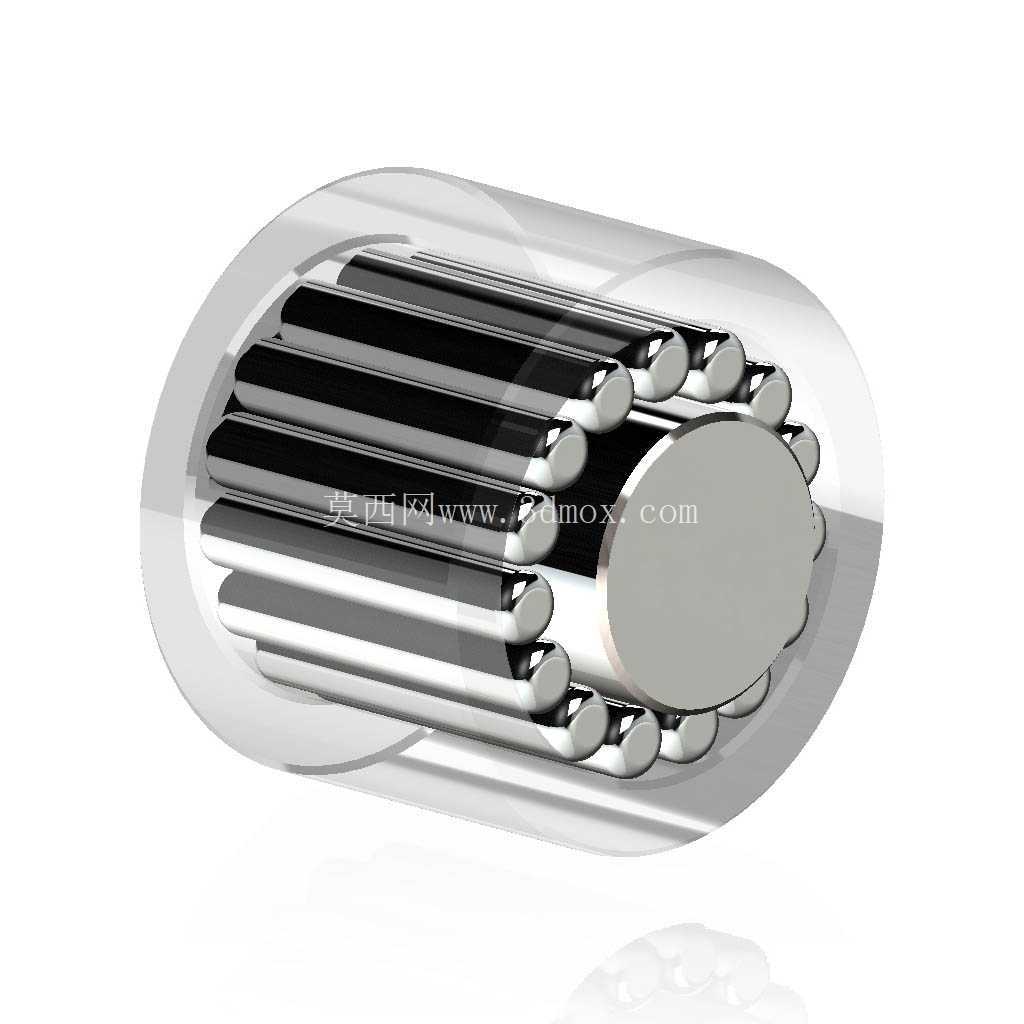

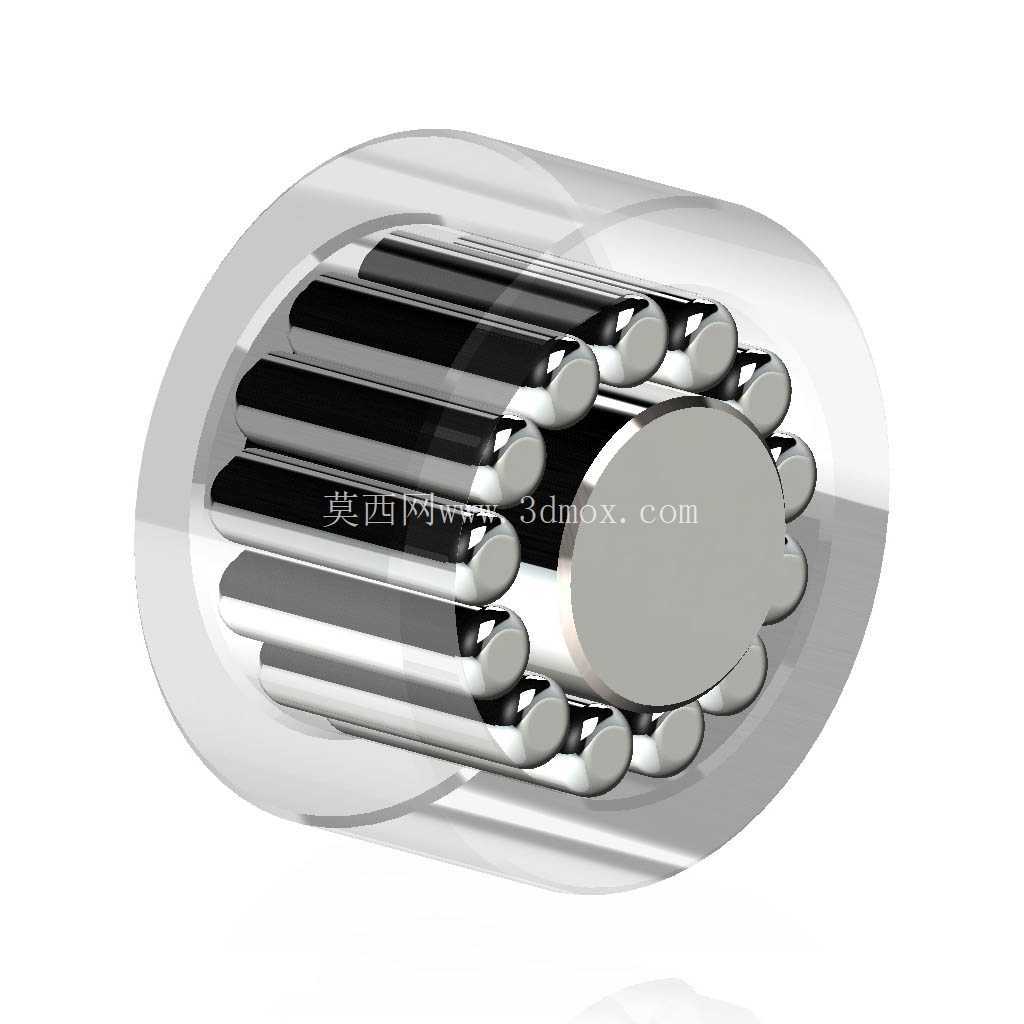

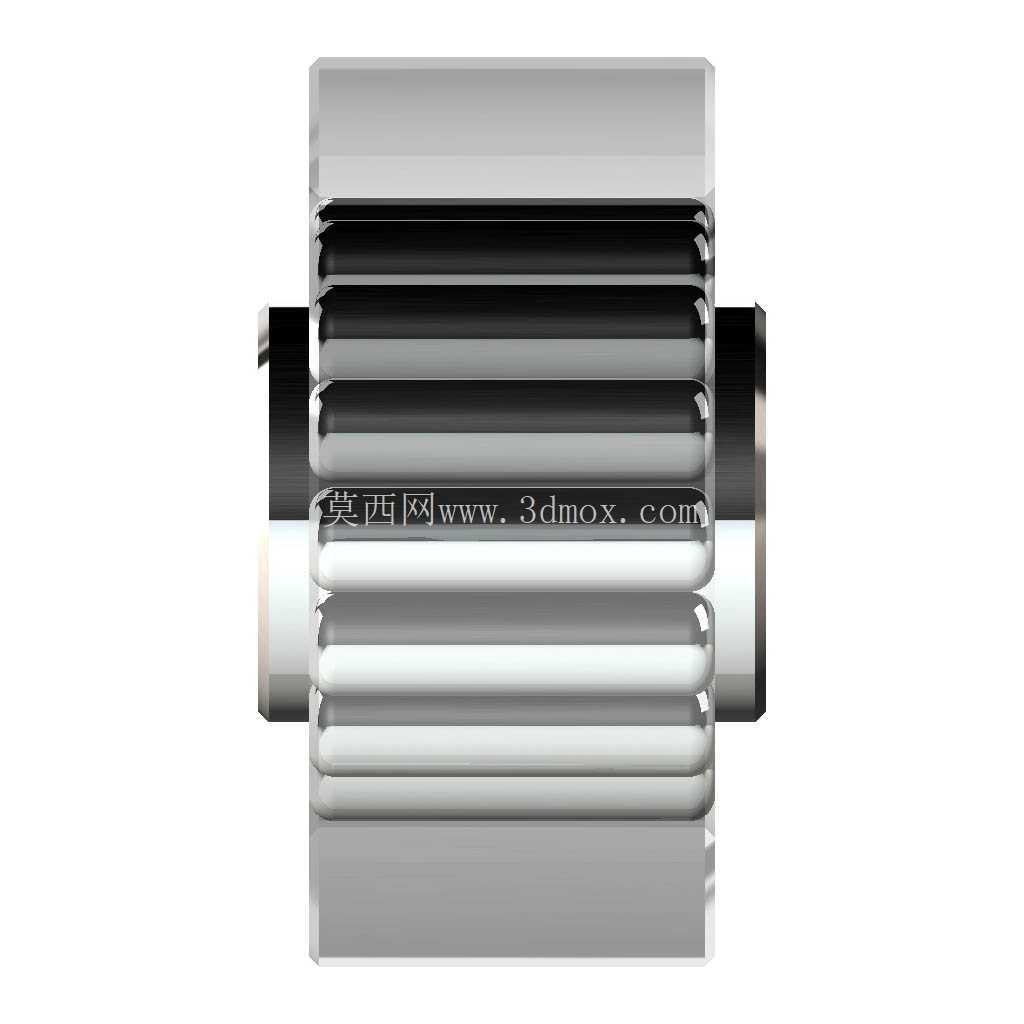

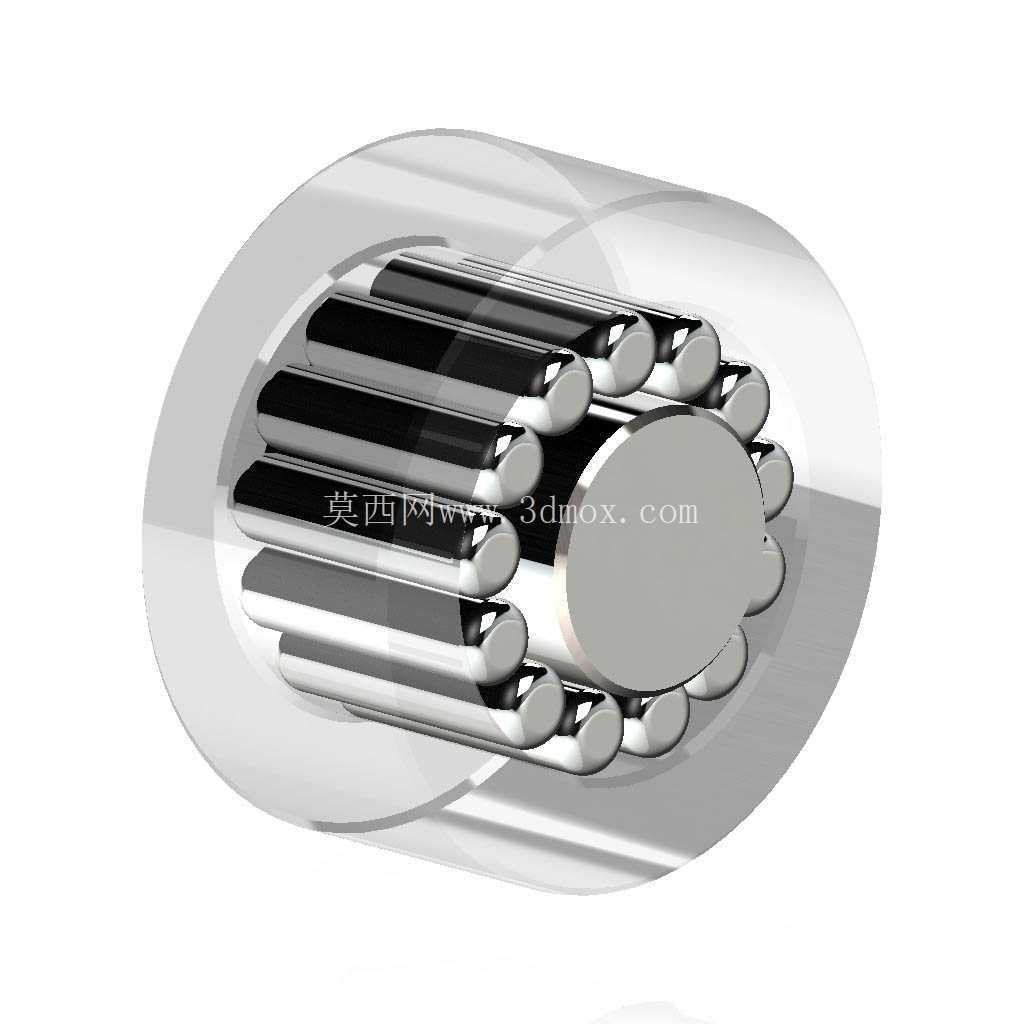

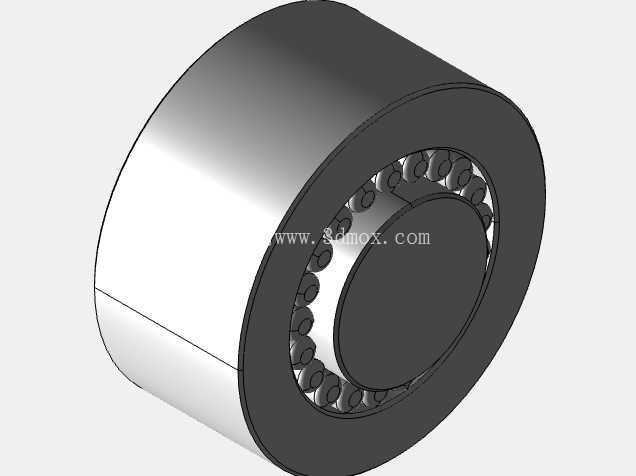

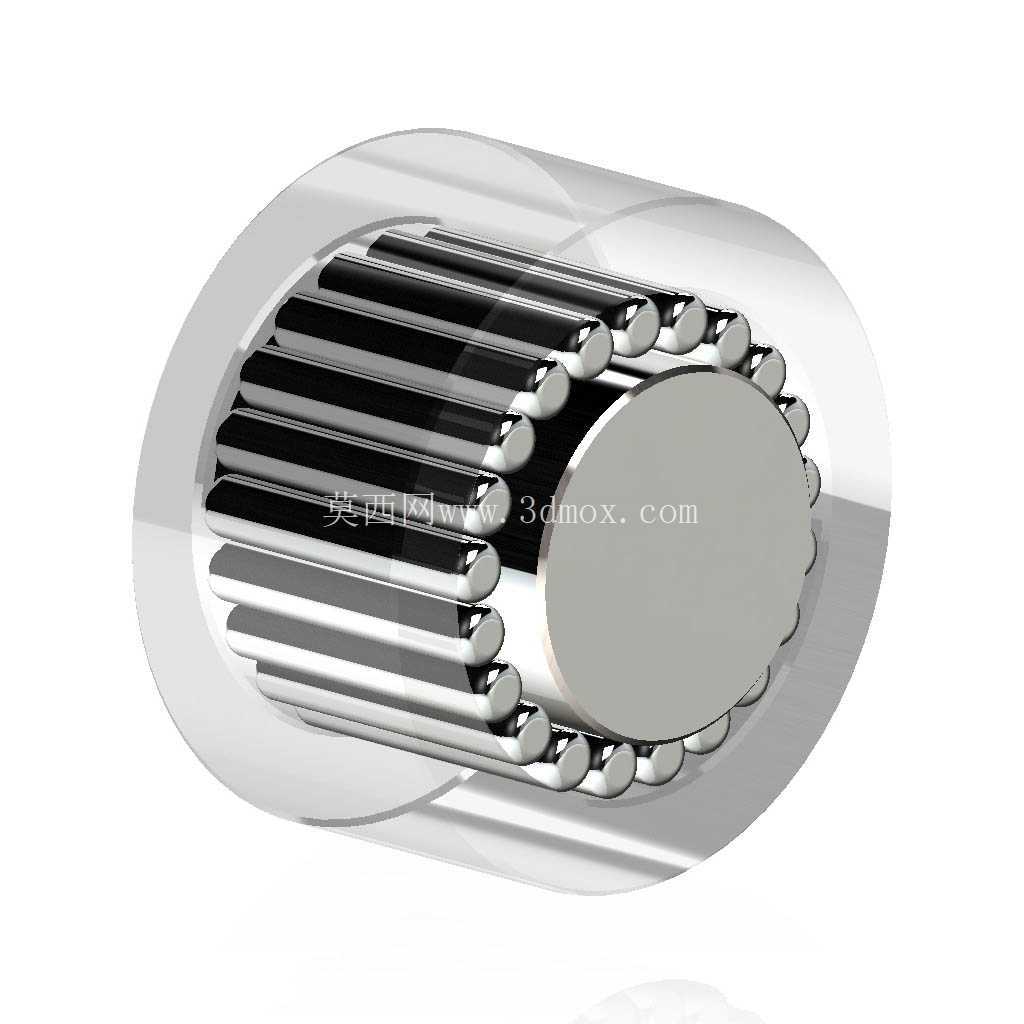

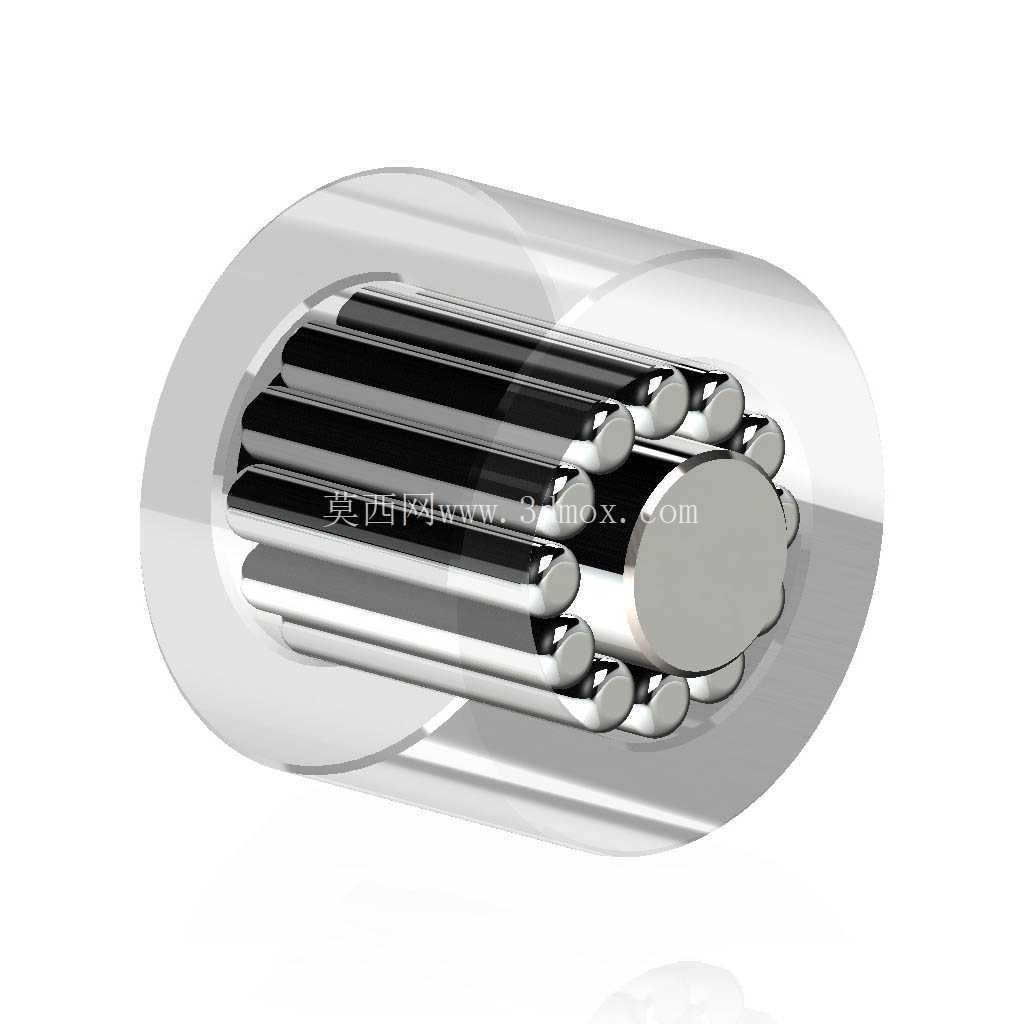

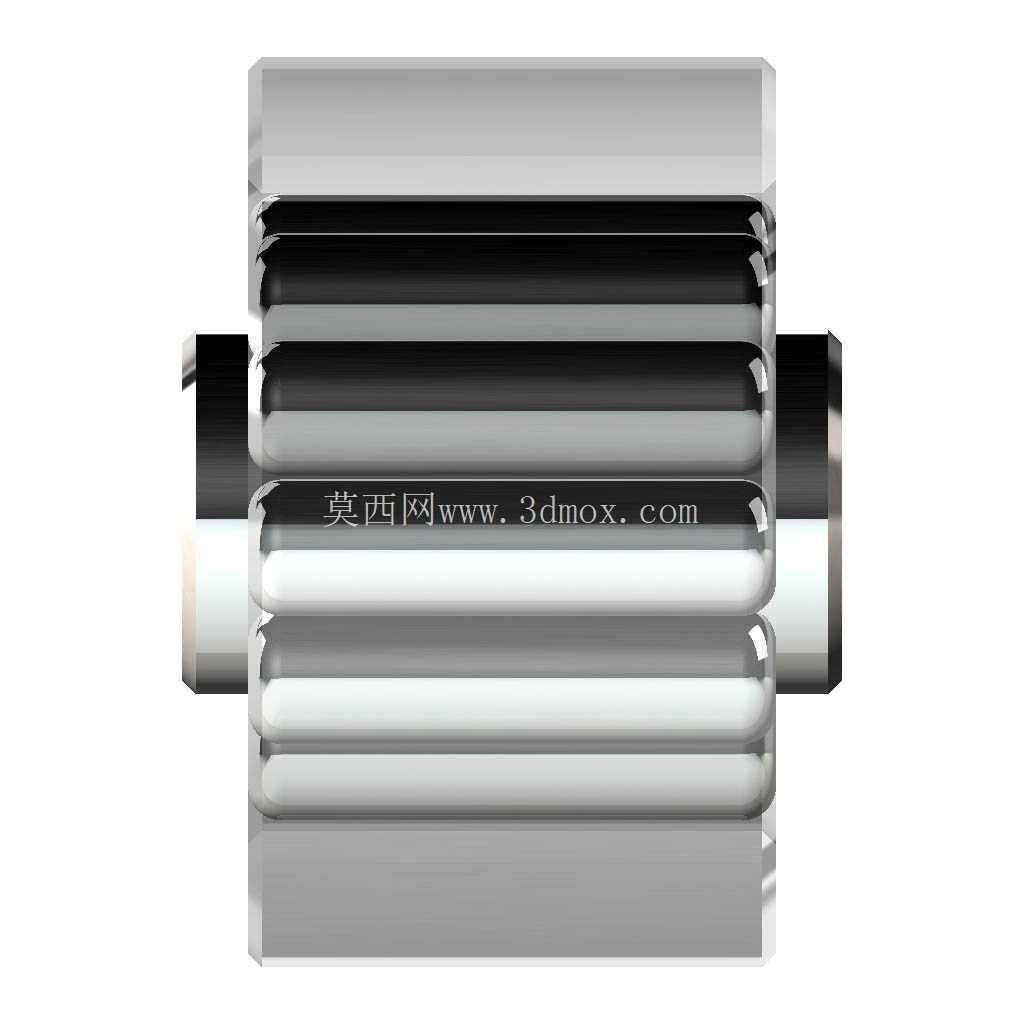

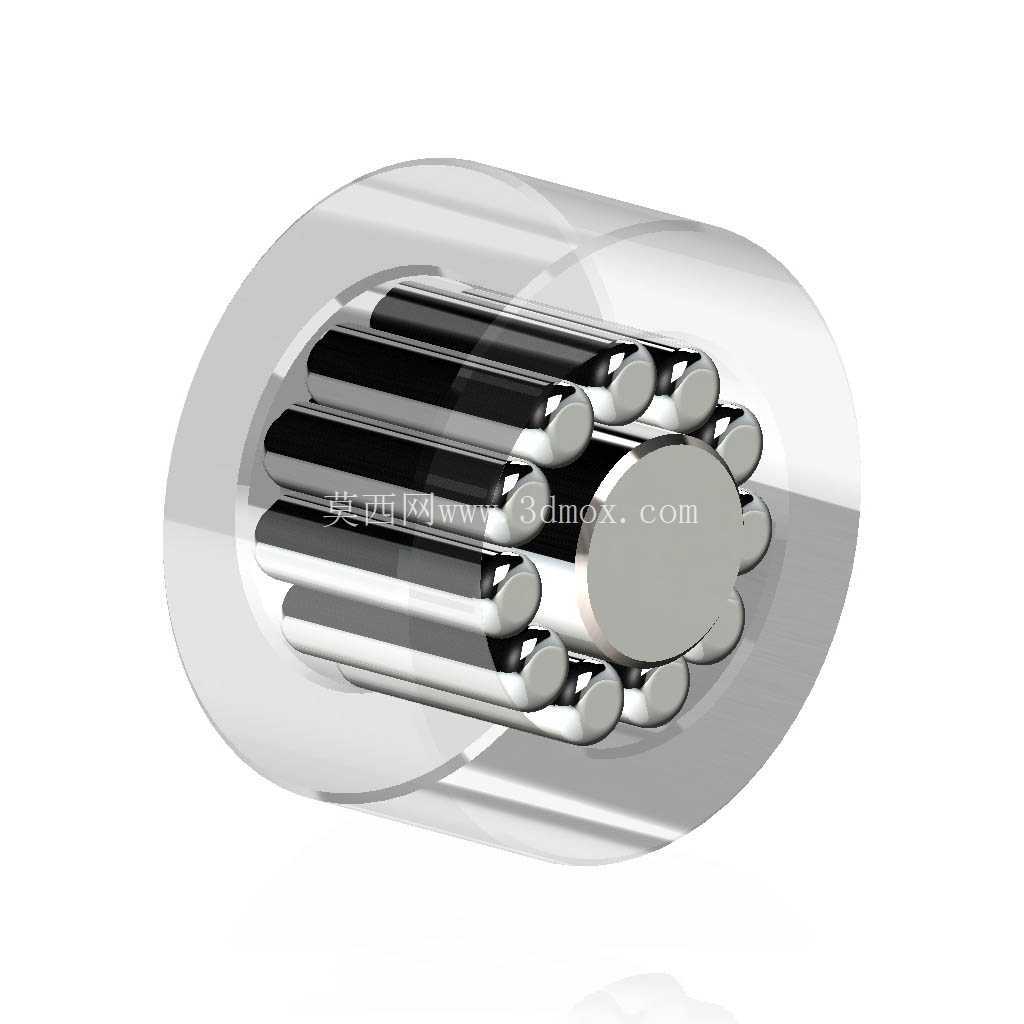

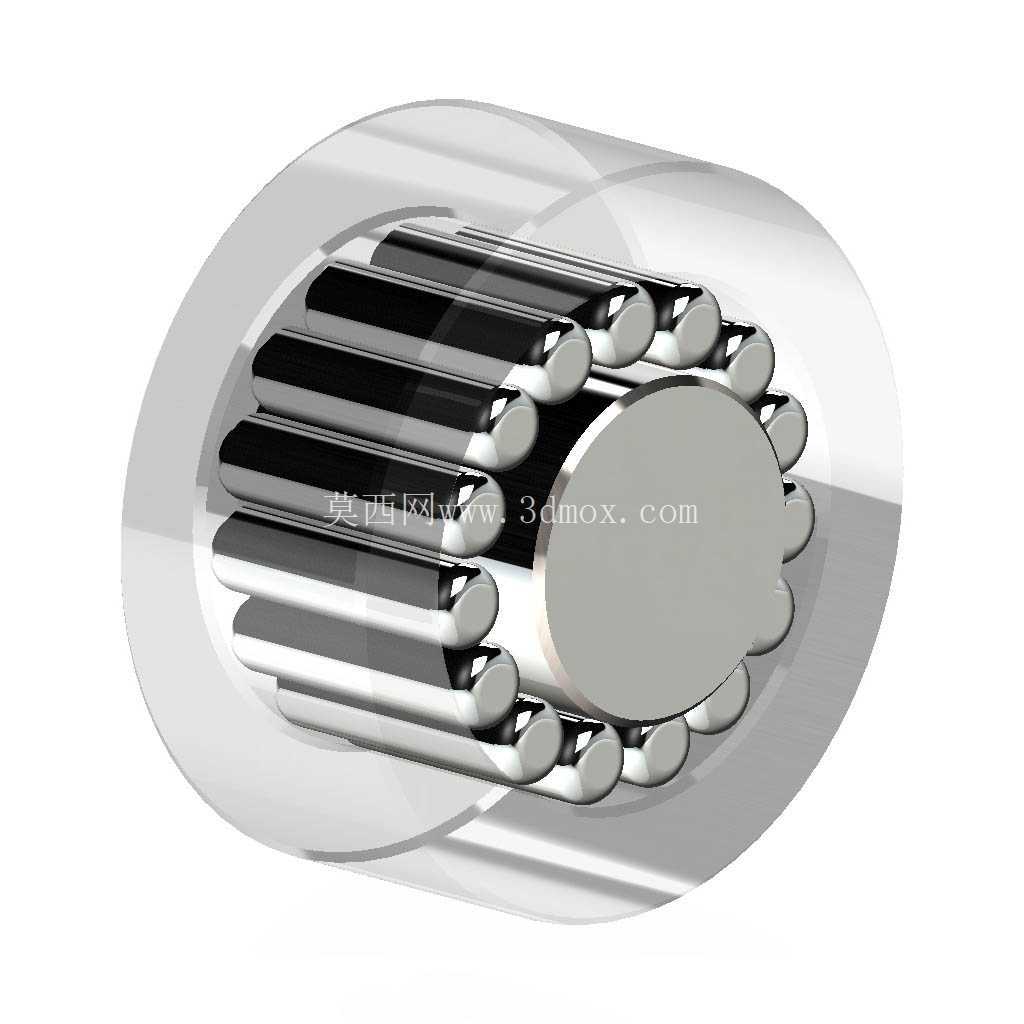

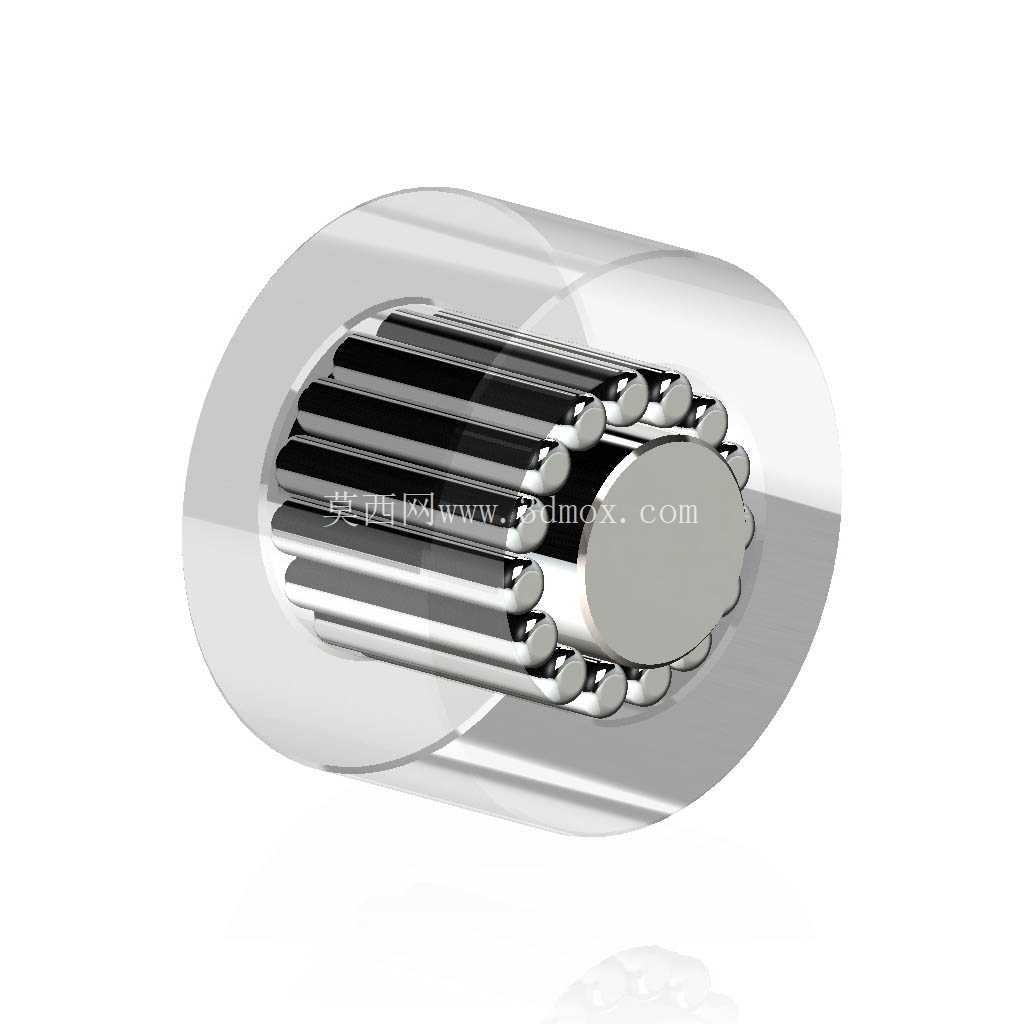

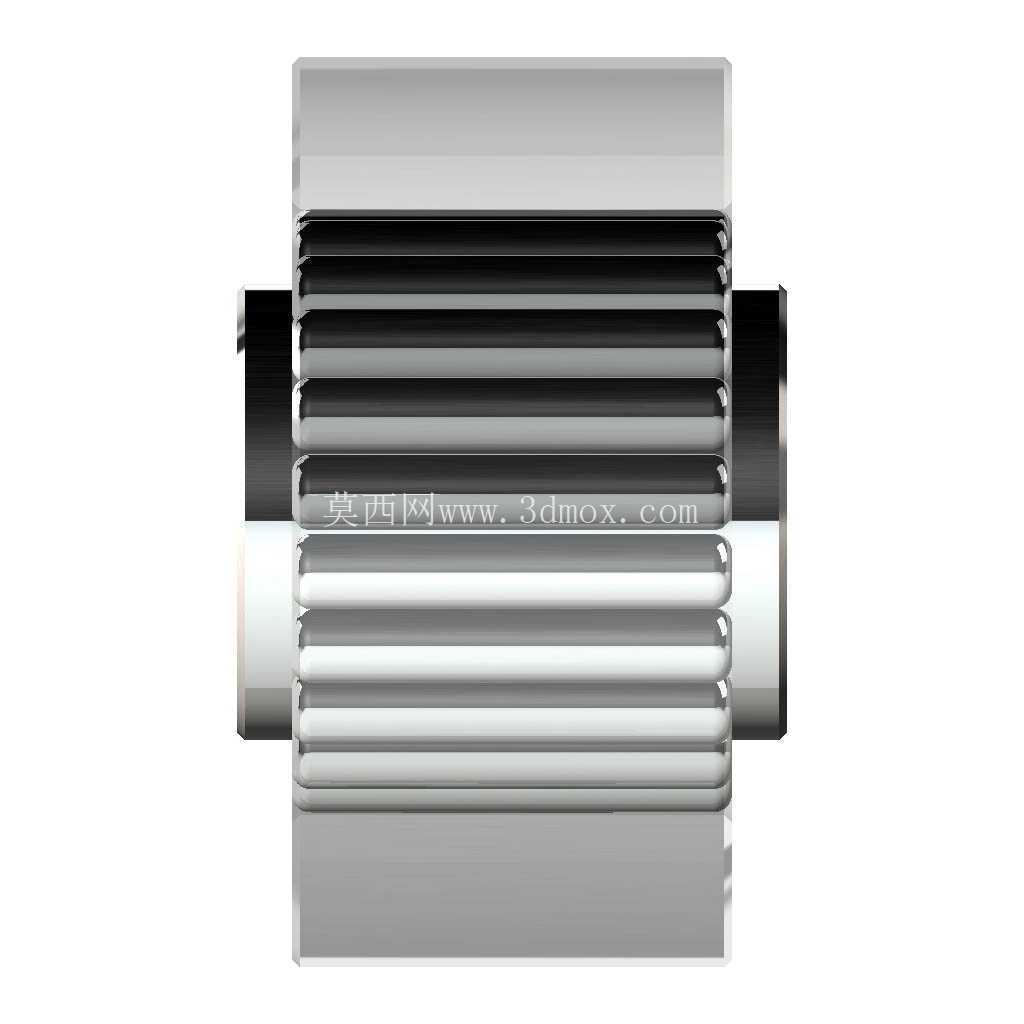

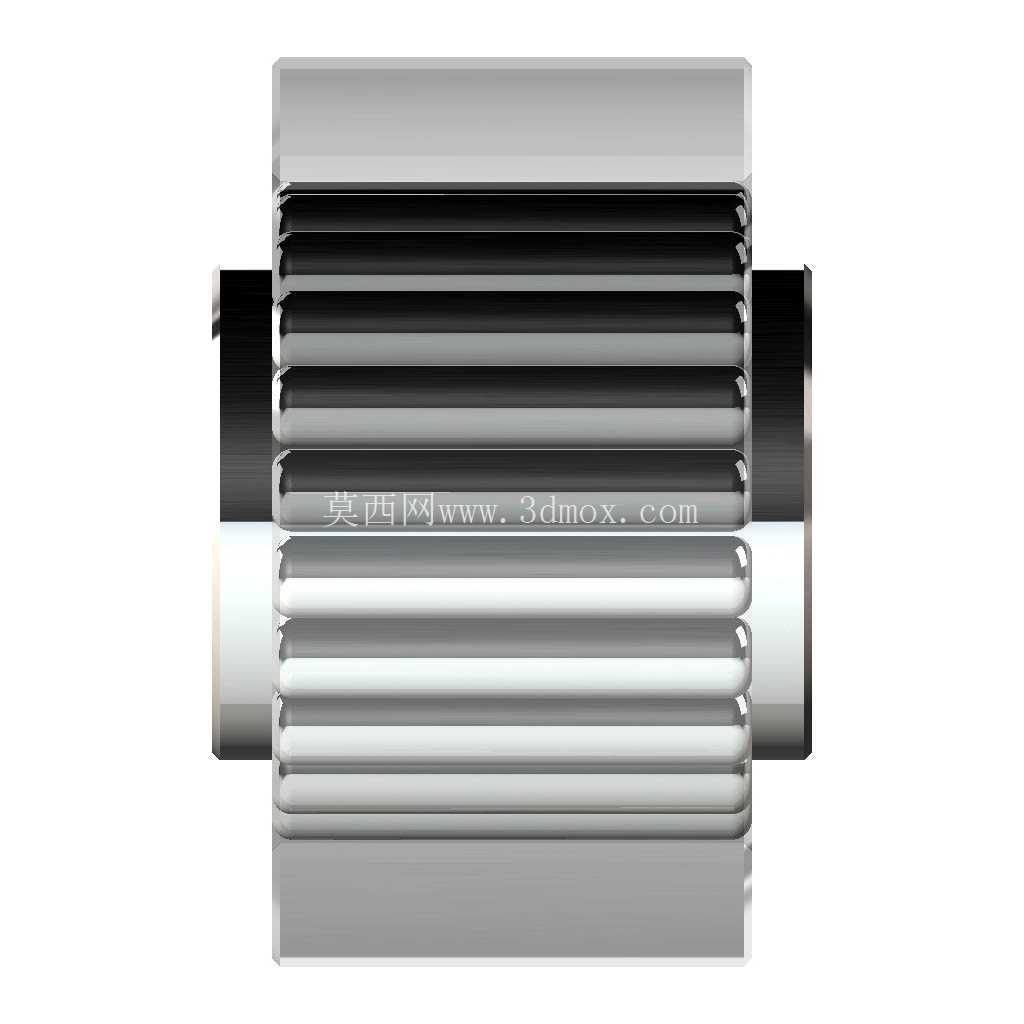

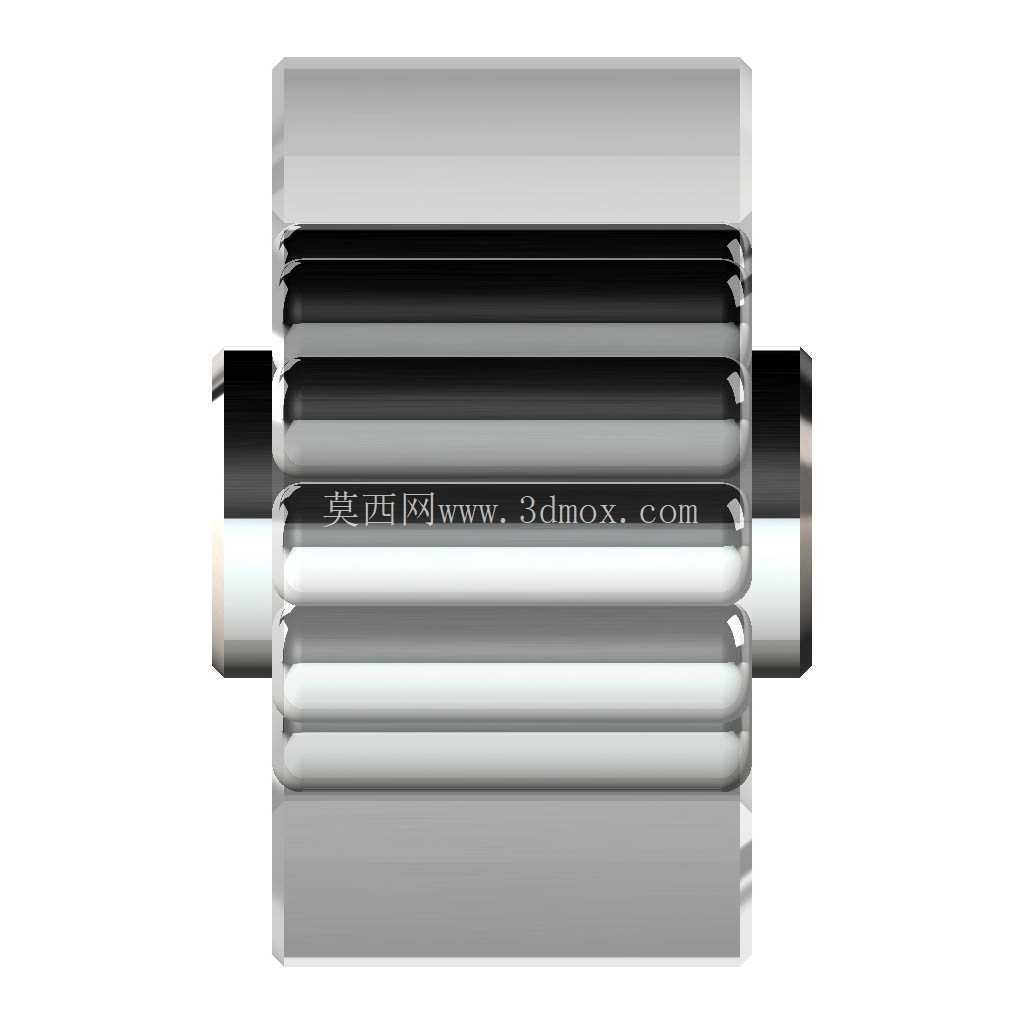

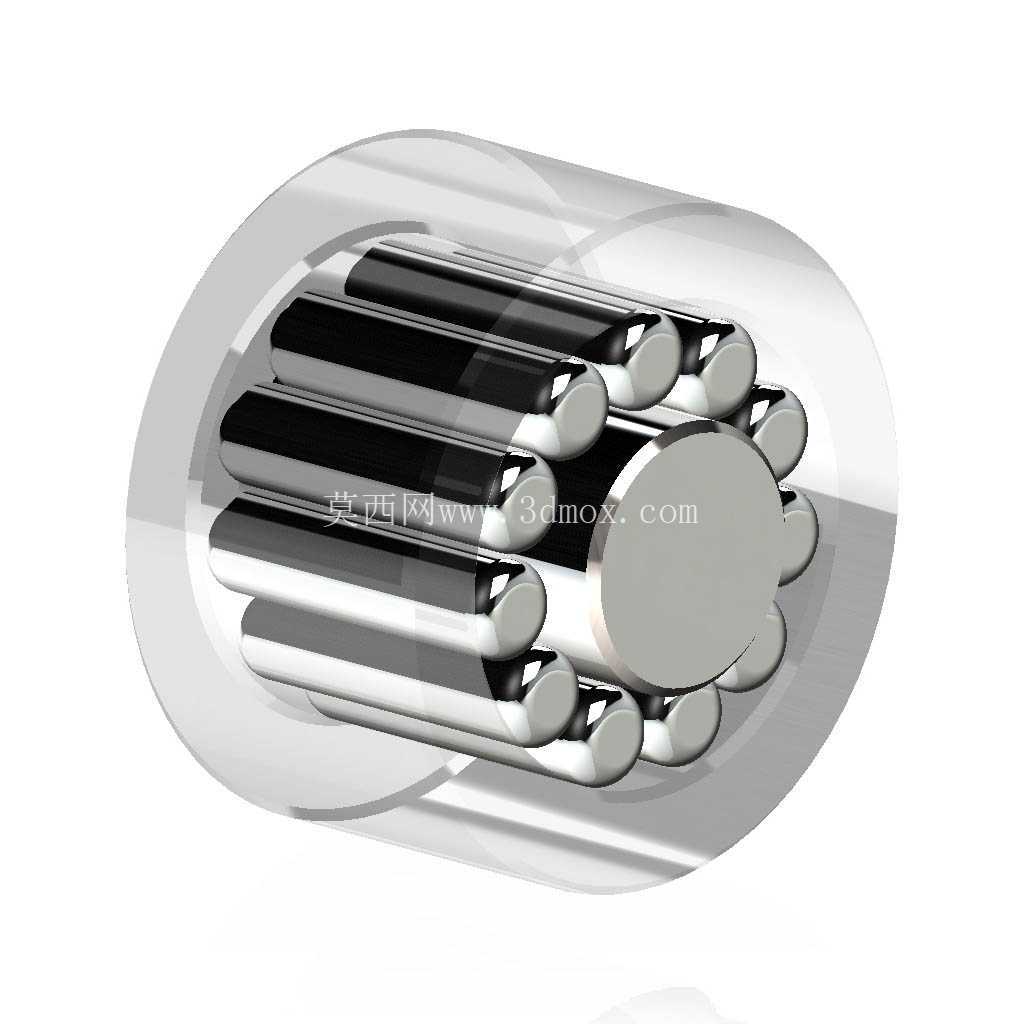

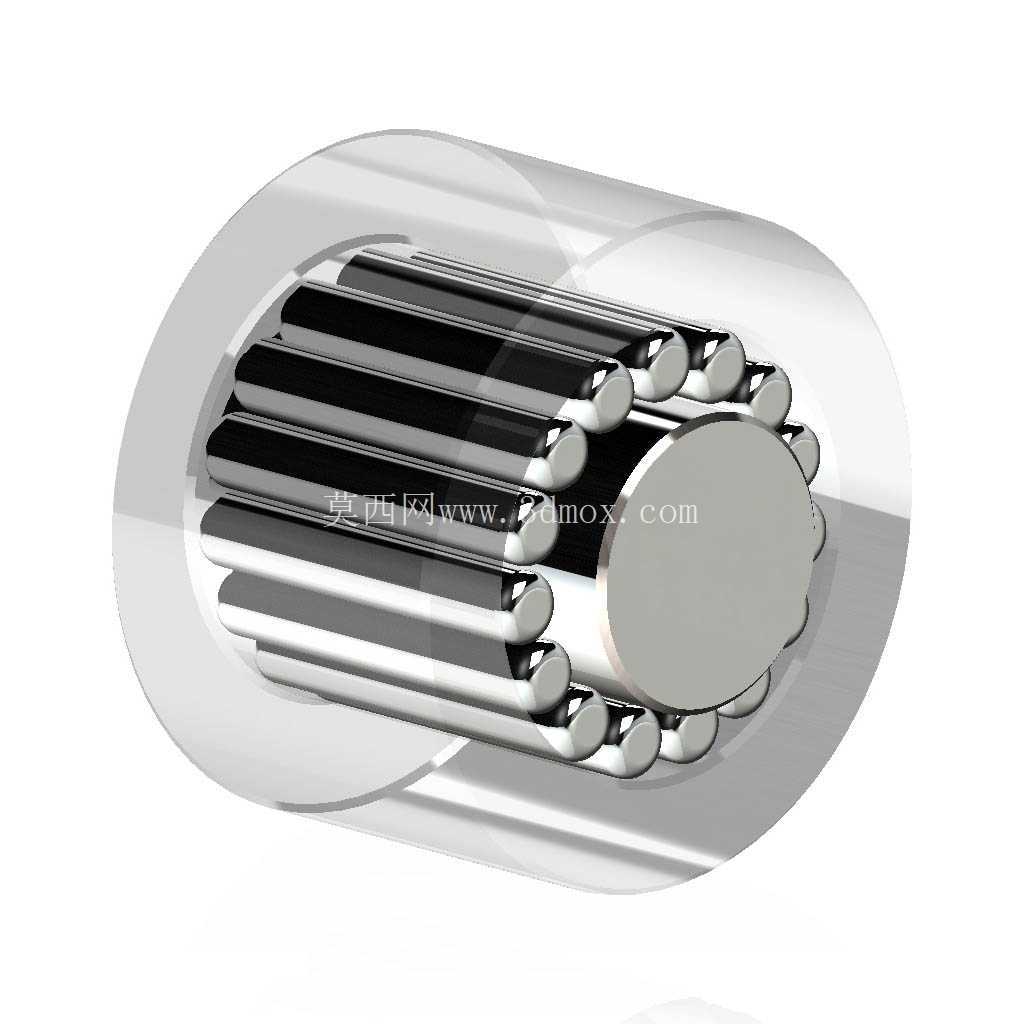

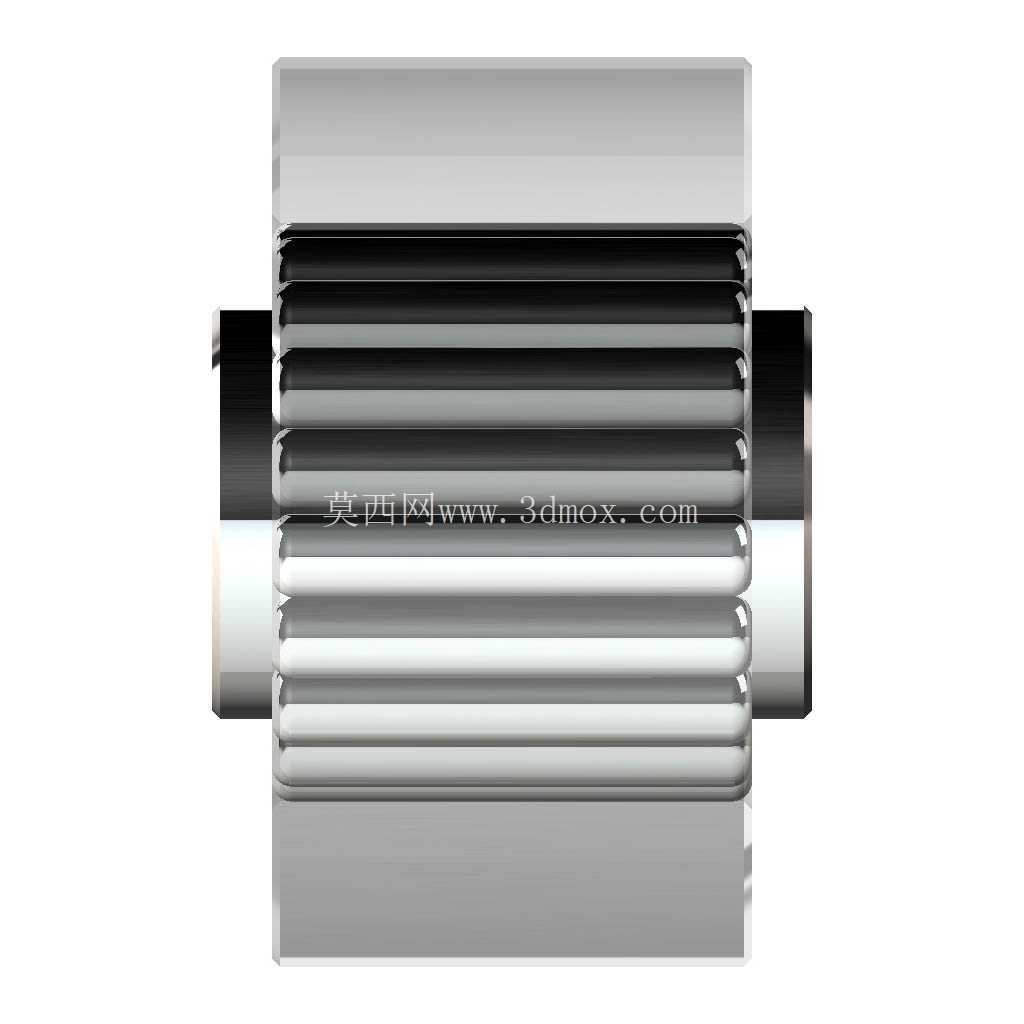

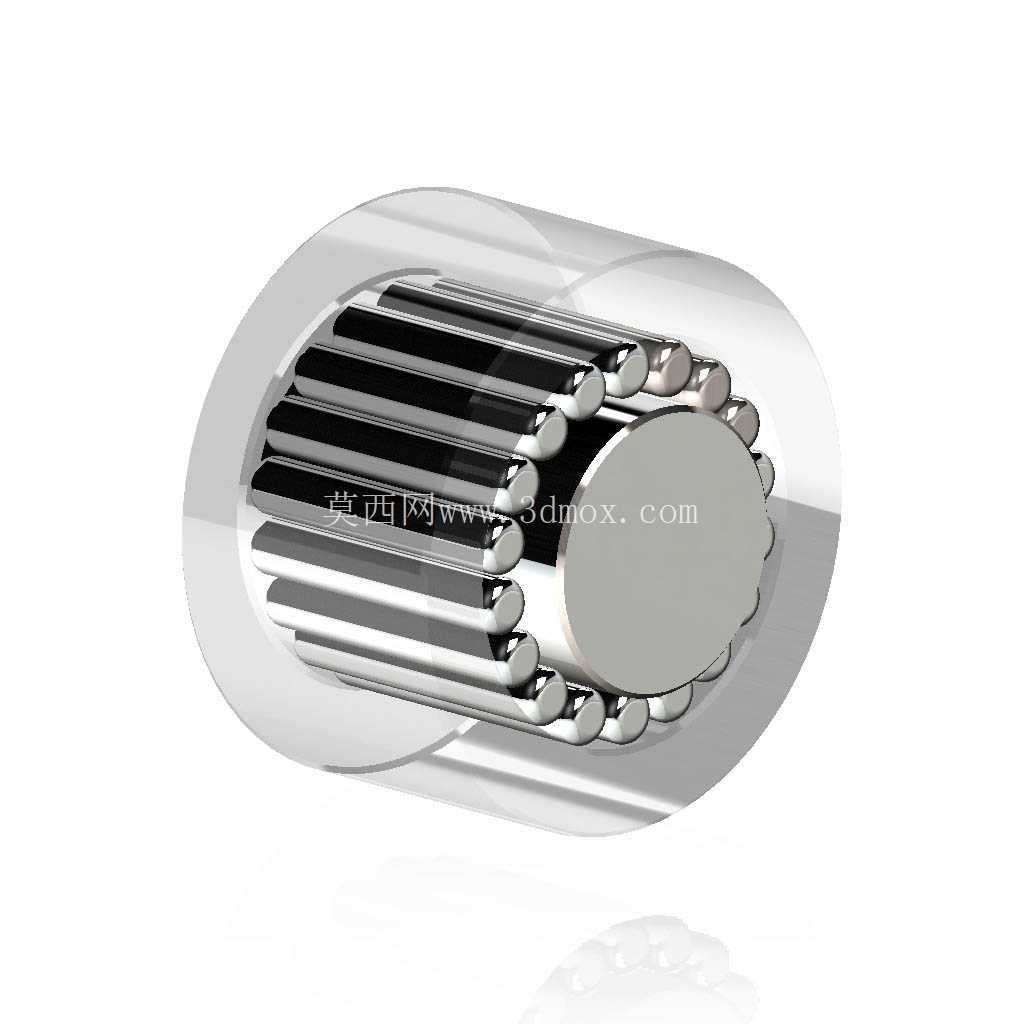

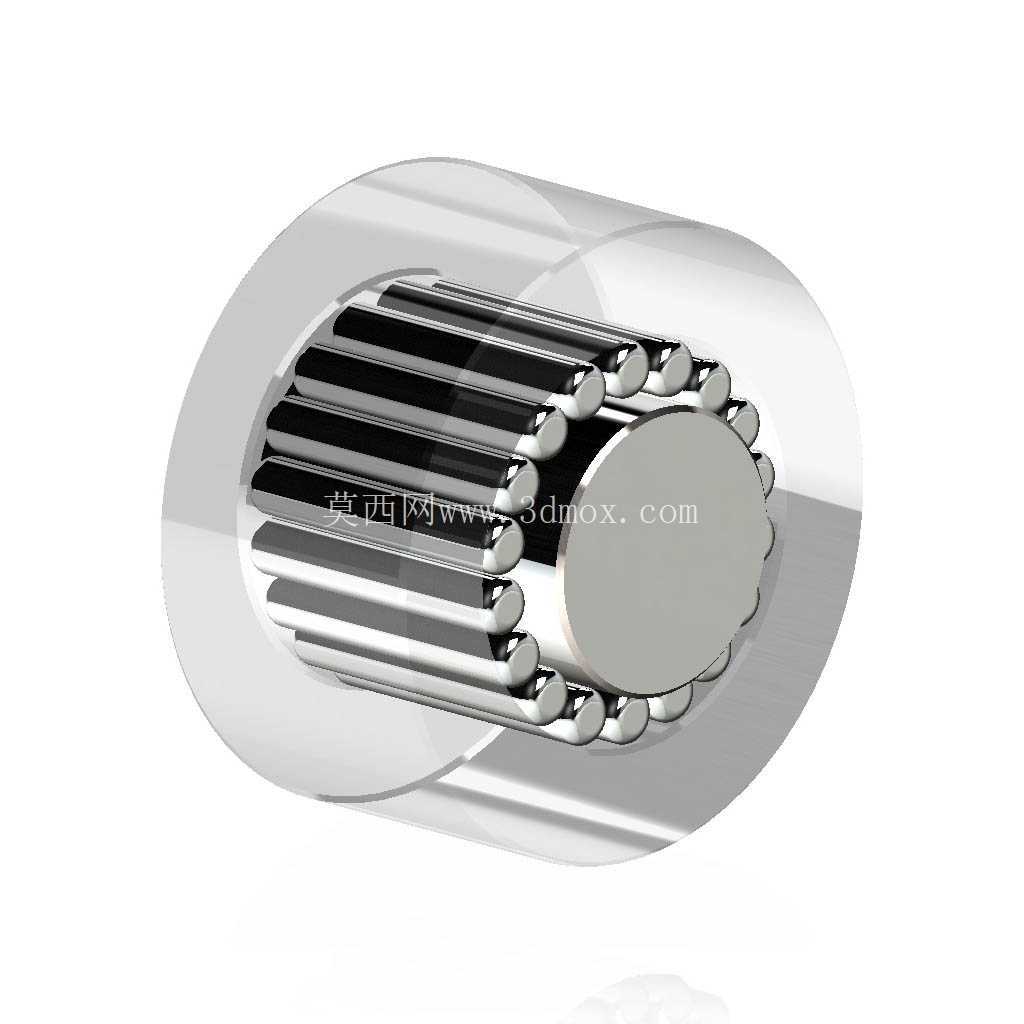

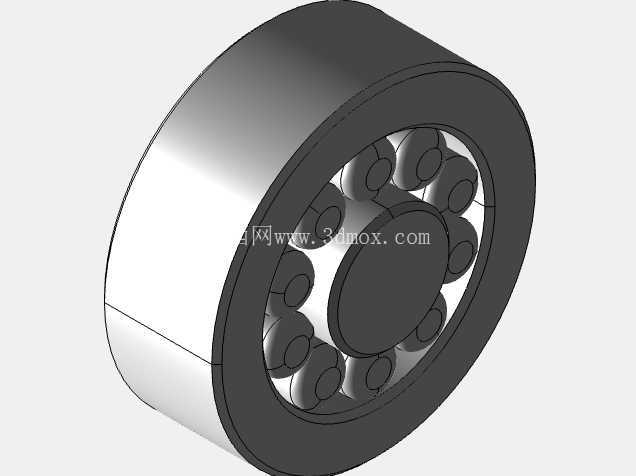

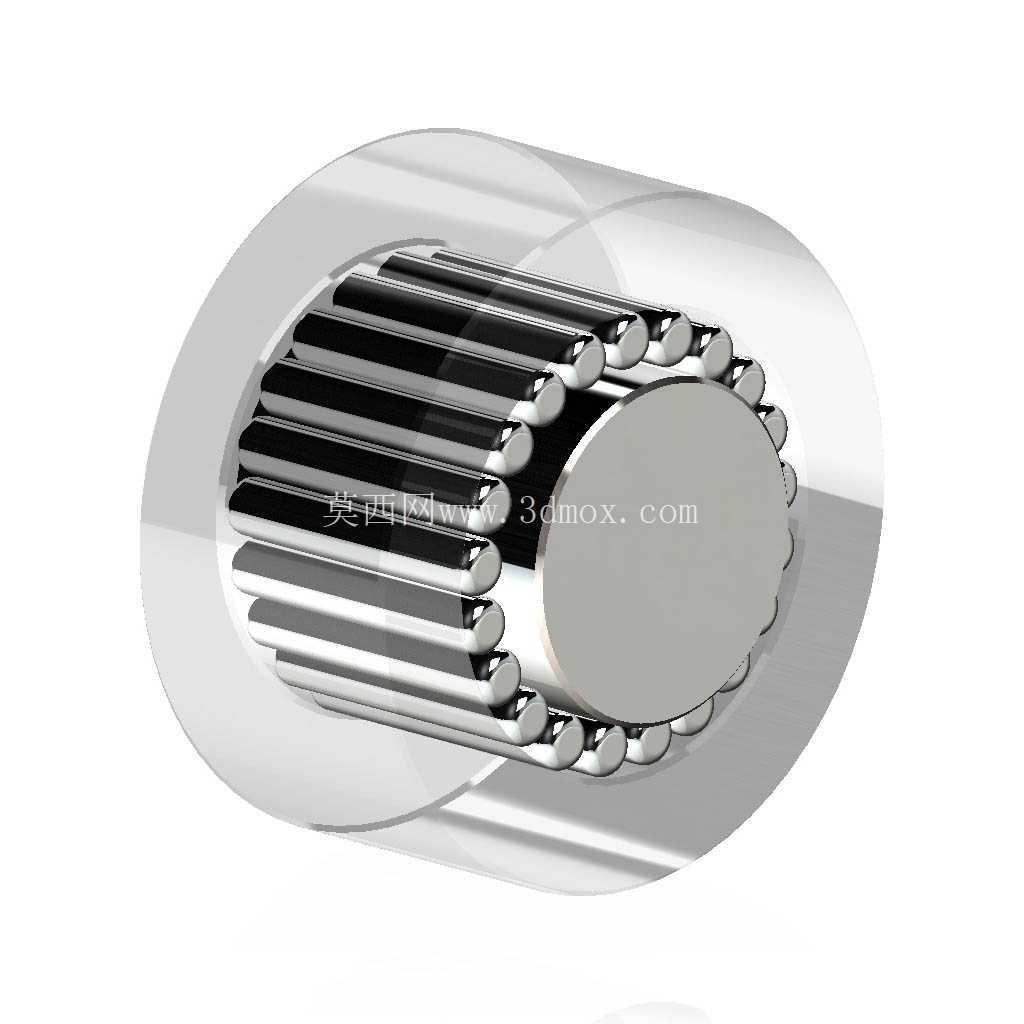

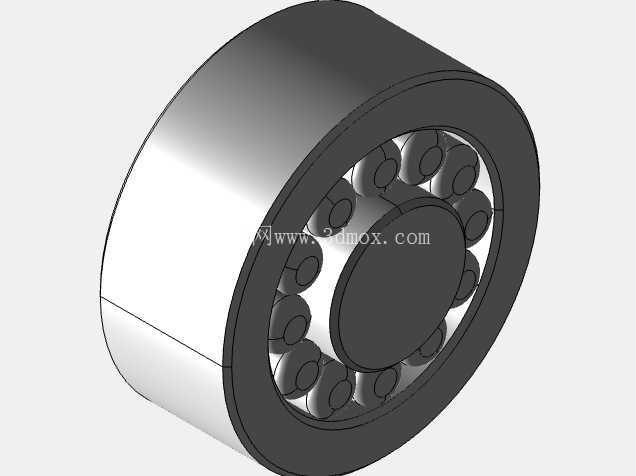

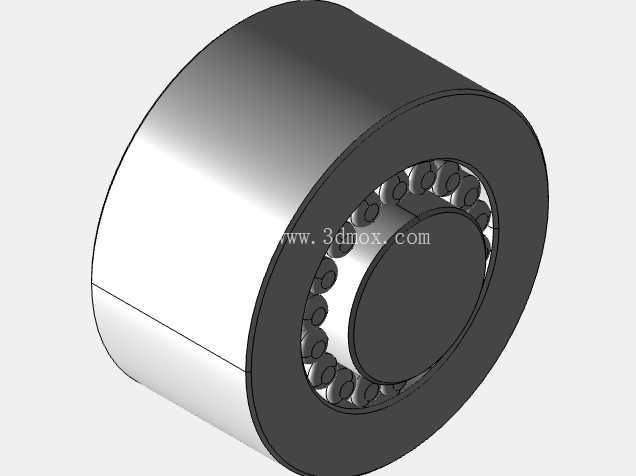

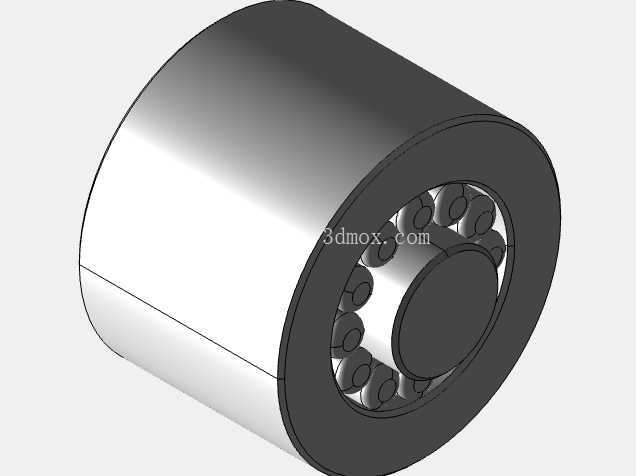

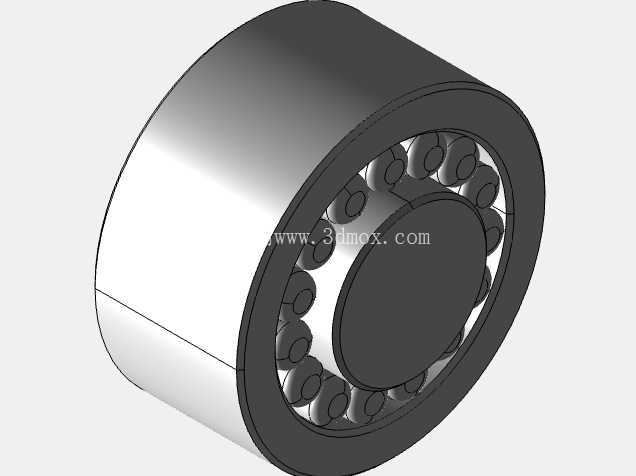

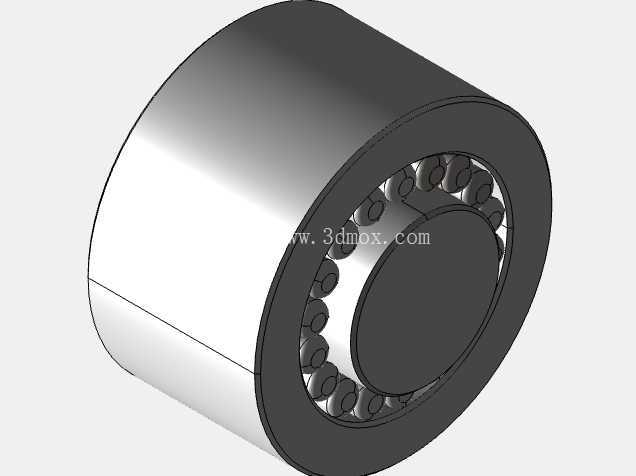

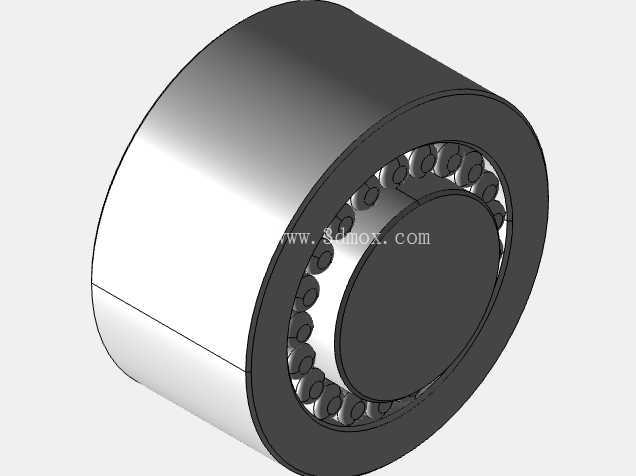

满装滚针轴承结构及配套计算工具

　　从实际应用场景来看，这类满装滚针结构常出现在行星轮系支承、液压泵转子支承、重载铰接销轴等位置，这些场景普遍存在径向安装尺寸被严格限制、同时需要承受较高径向载荷的特点，常规带保持架的滚针轴承因为保持架占用了部分滚针排布空间，相同外形尺寸下的滚针数量更少，额定动载荷难以达到工况要求，而满装结构通过取消保持架，将可用空间全部用于排布滚针，能够在相同的轴径与外径边界下，将径向承载能力提升30%以上。在重载低速、安装径向空间受限的传动场景中，常规带保持架的滚针轴承往往难以同时满足承载能力与安装尺寸的双重要求，满装滚针轴承通过最大化排布滚针数量的设计思路，成为这类工况下的核心支承选择。这套结构方案配套的计算逻辑，核心围绕给定轴径下的滚针最大排布数量展开，能够在不依赖现有商用轴承型号库的前提下，直接针对特定安装边界完成轴承的原型设计，适配非标准传动节点的定制化需求。

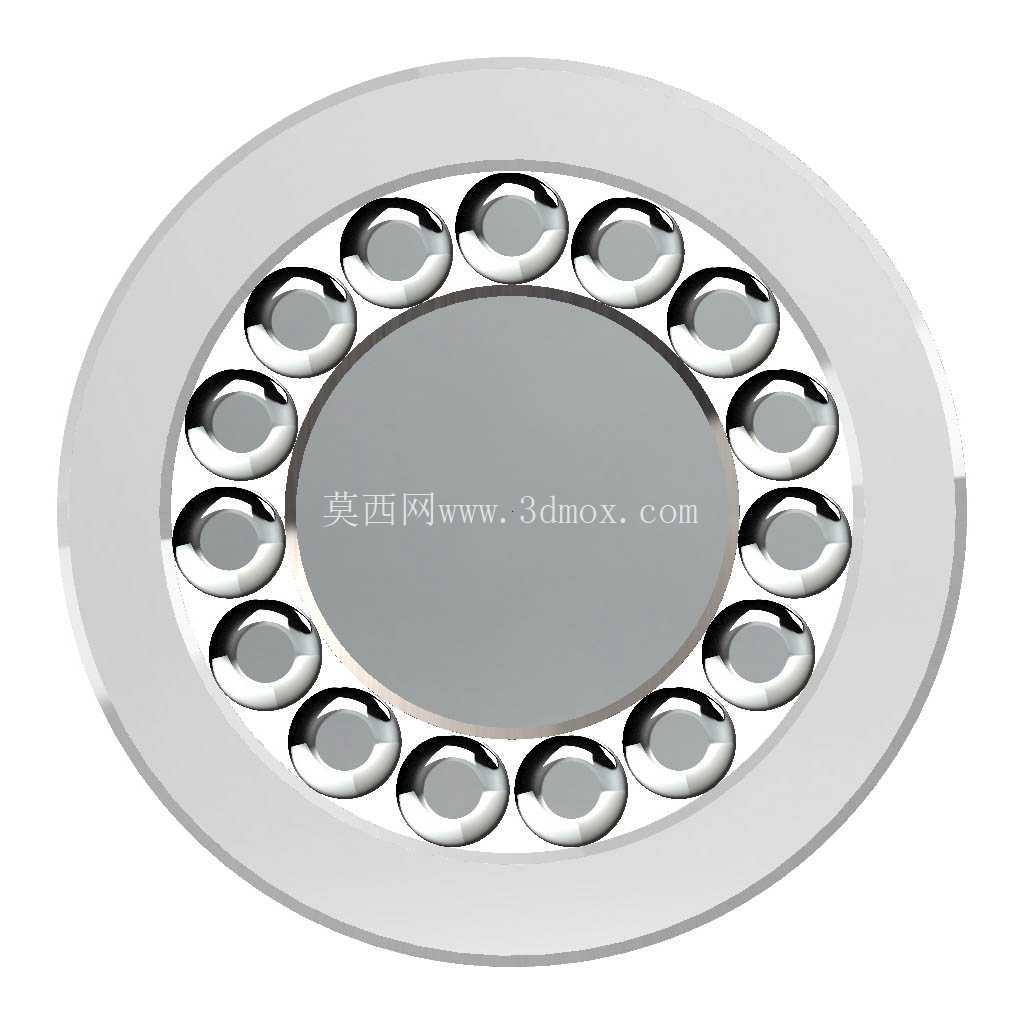

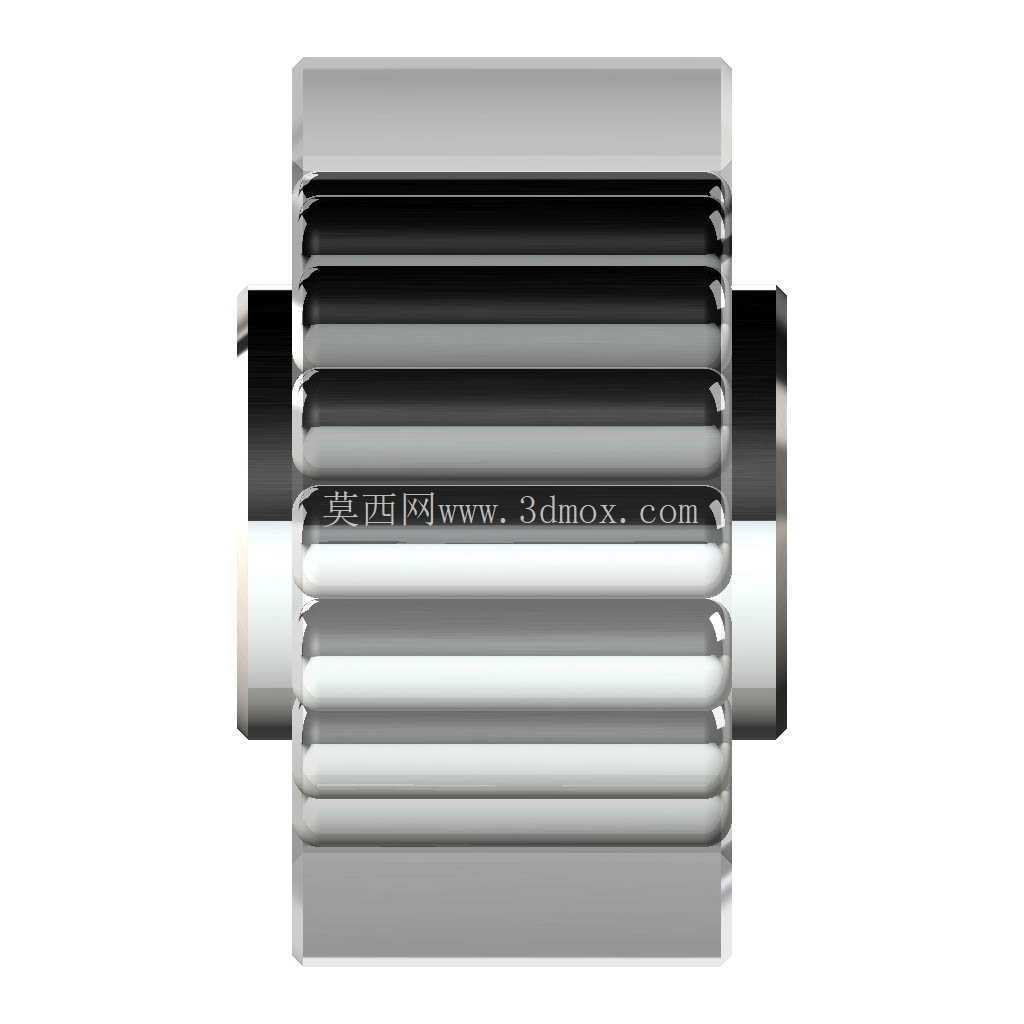

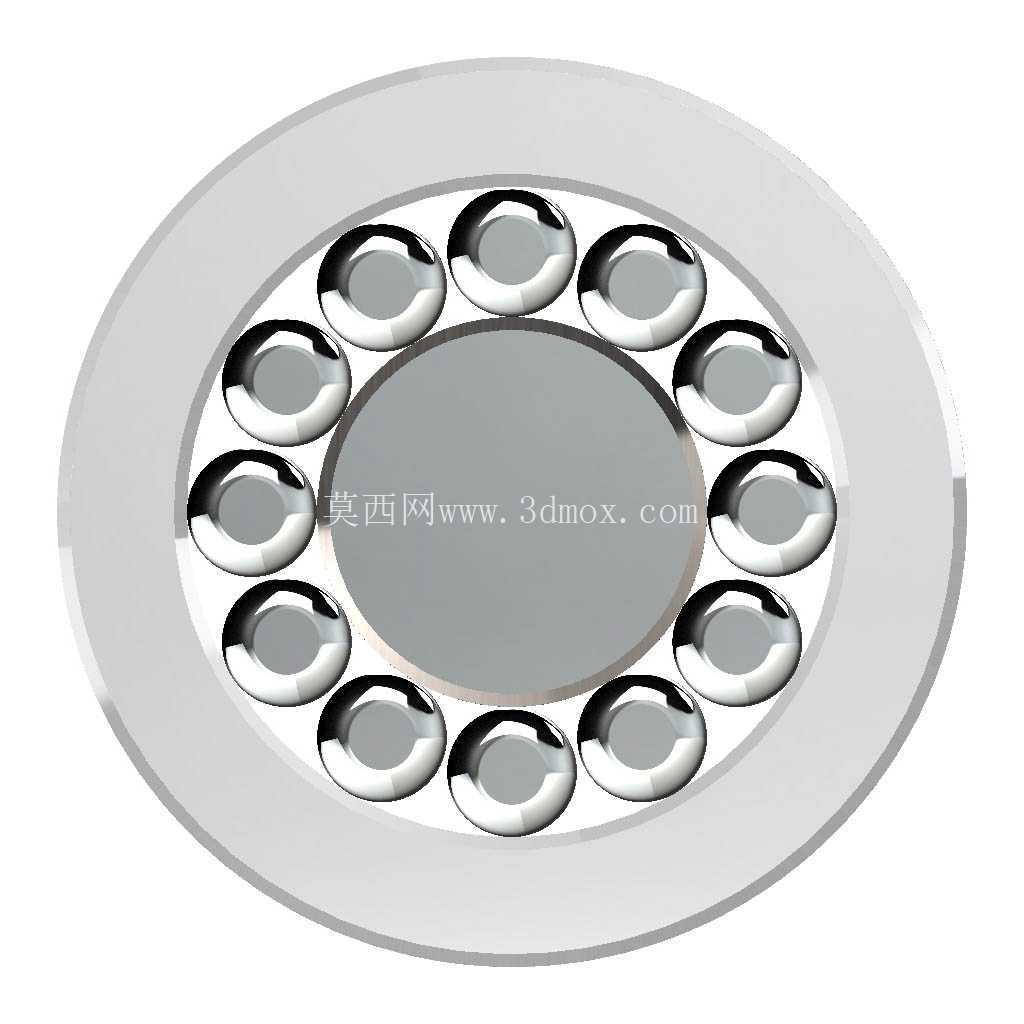

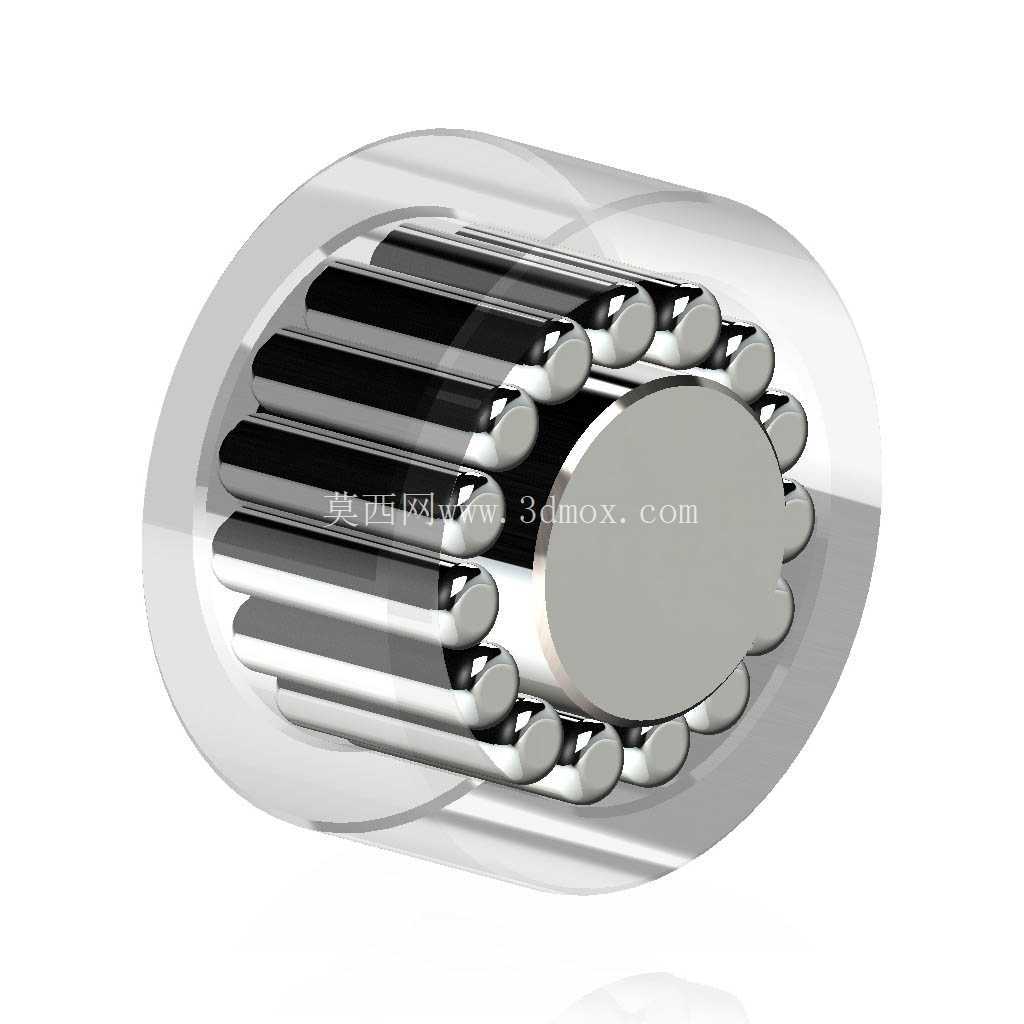

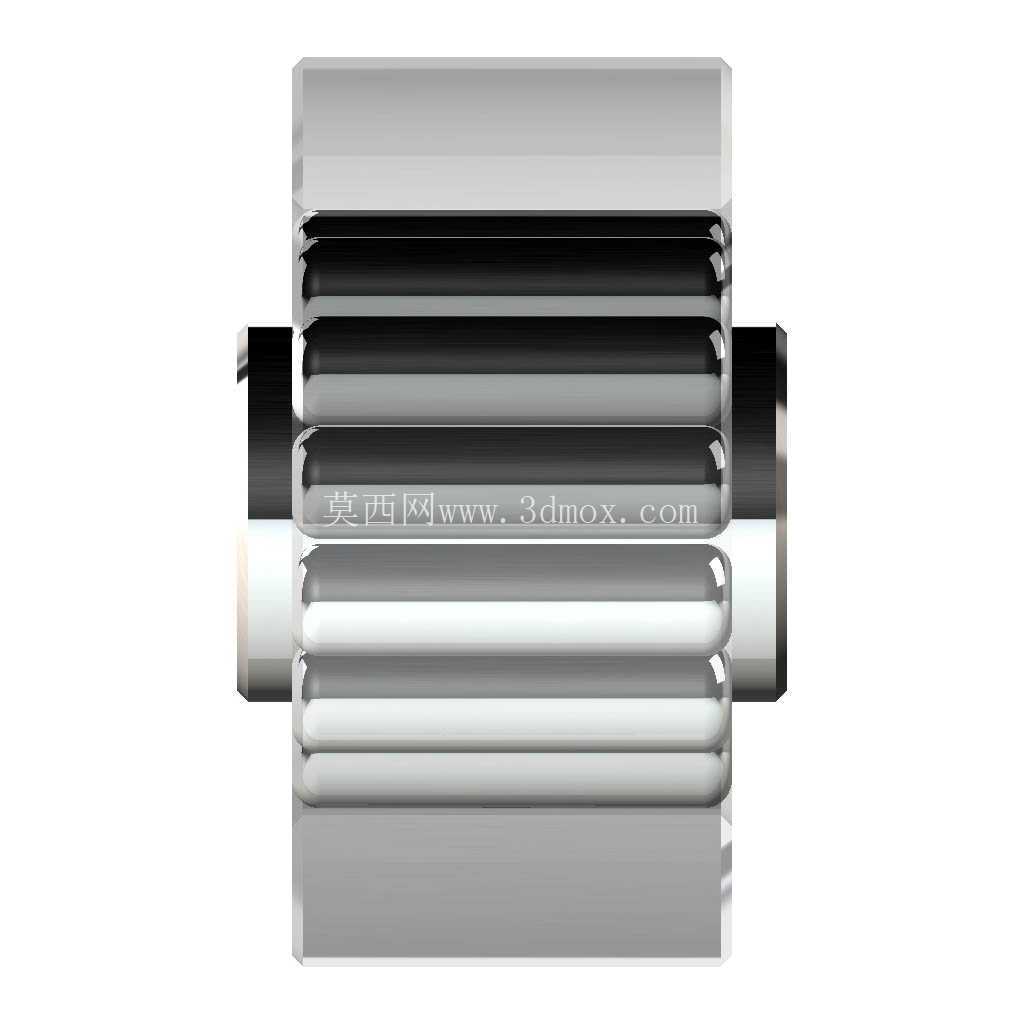

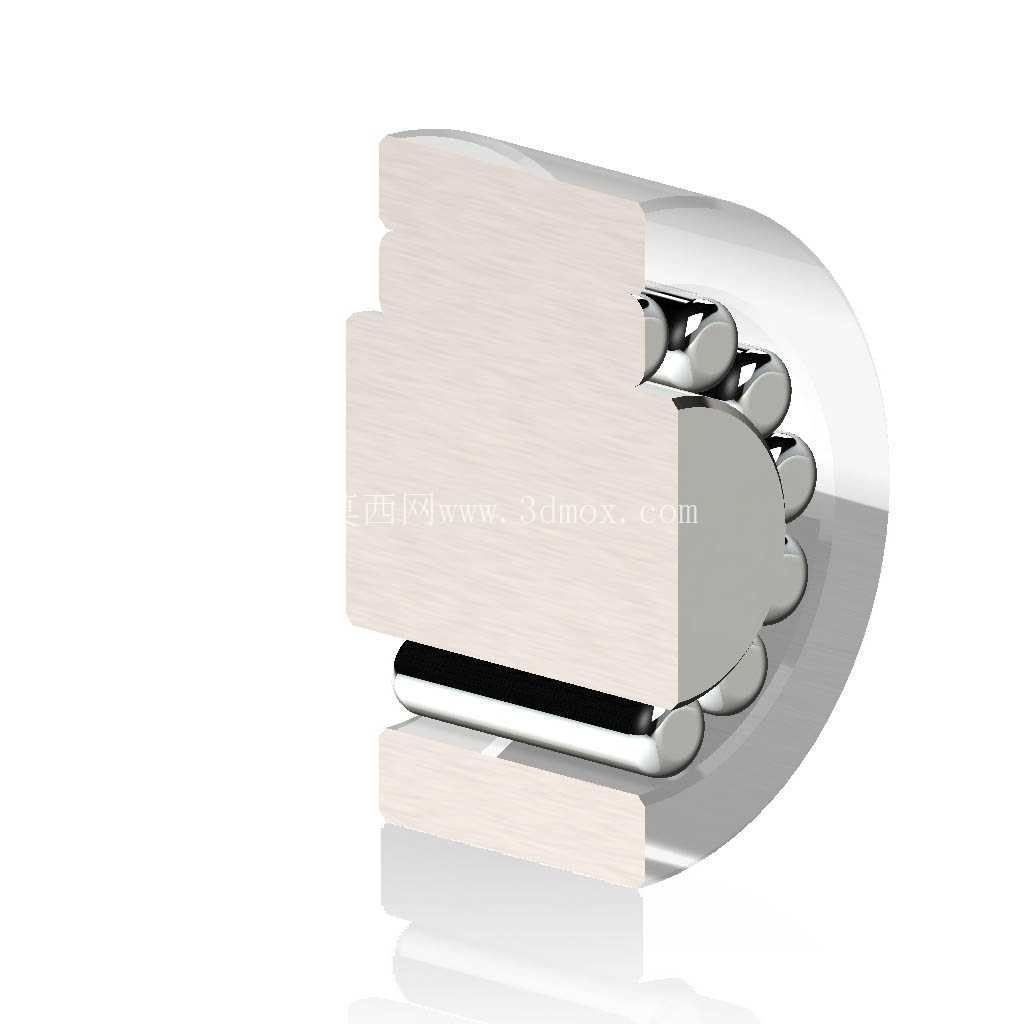

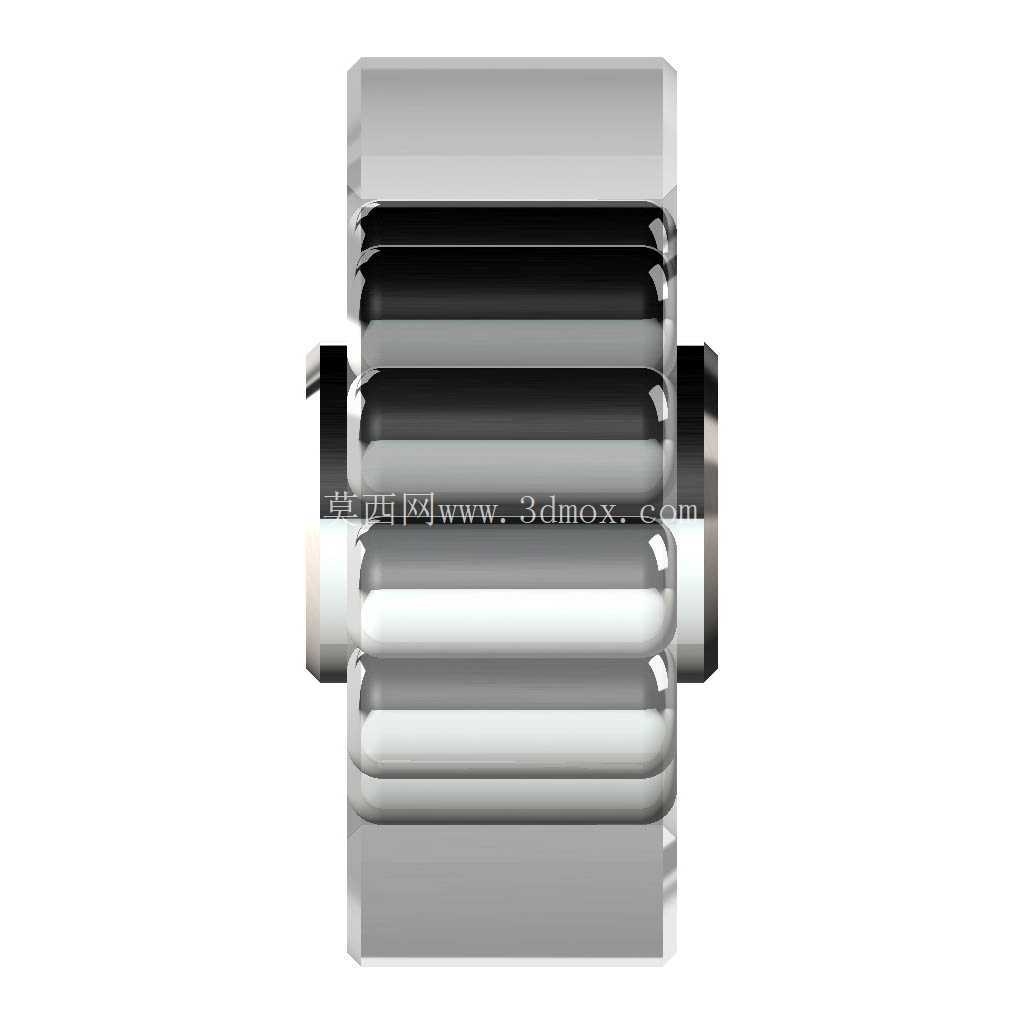

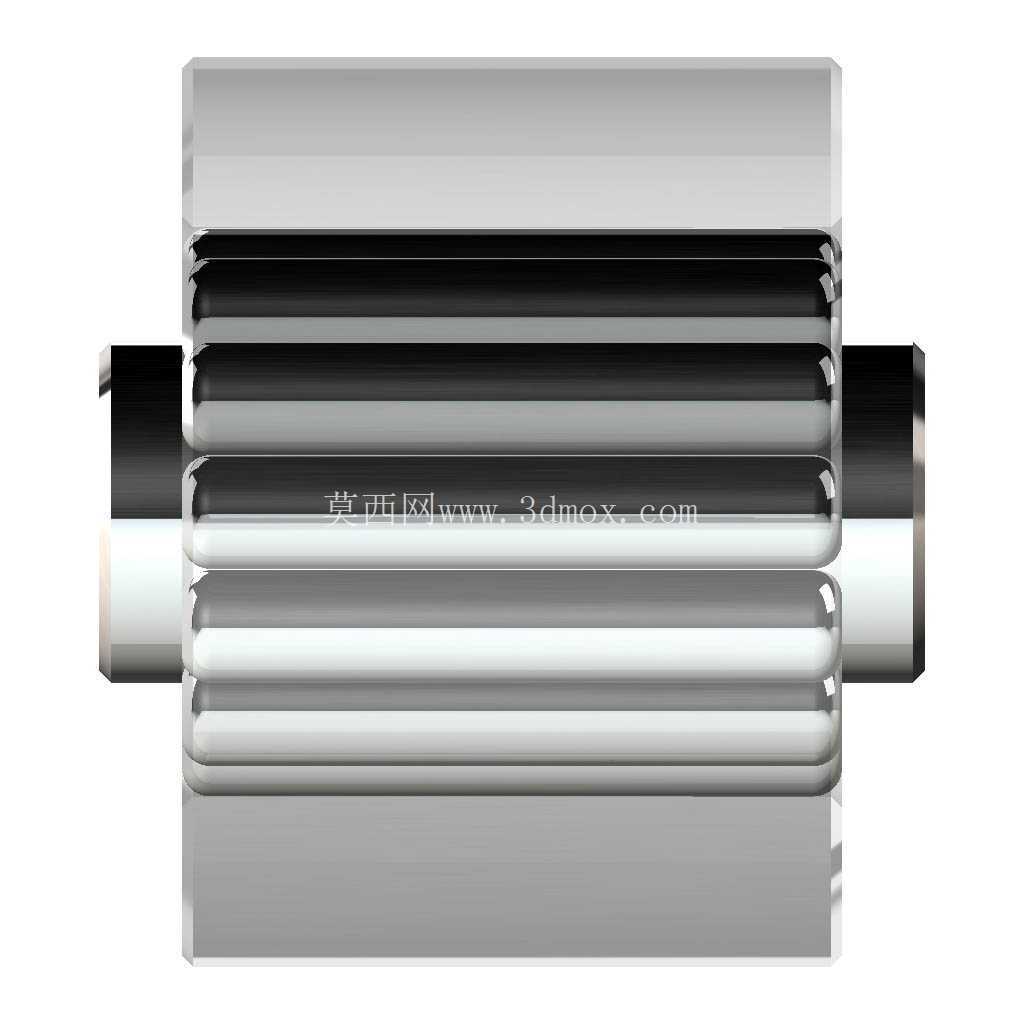

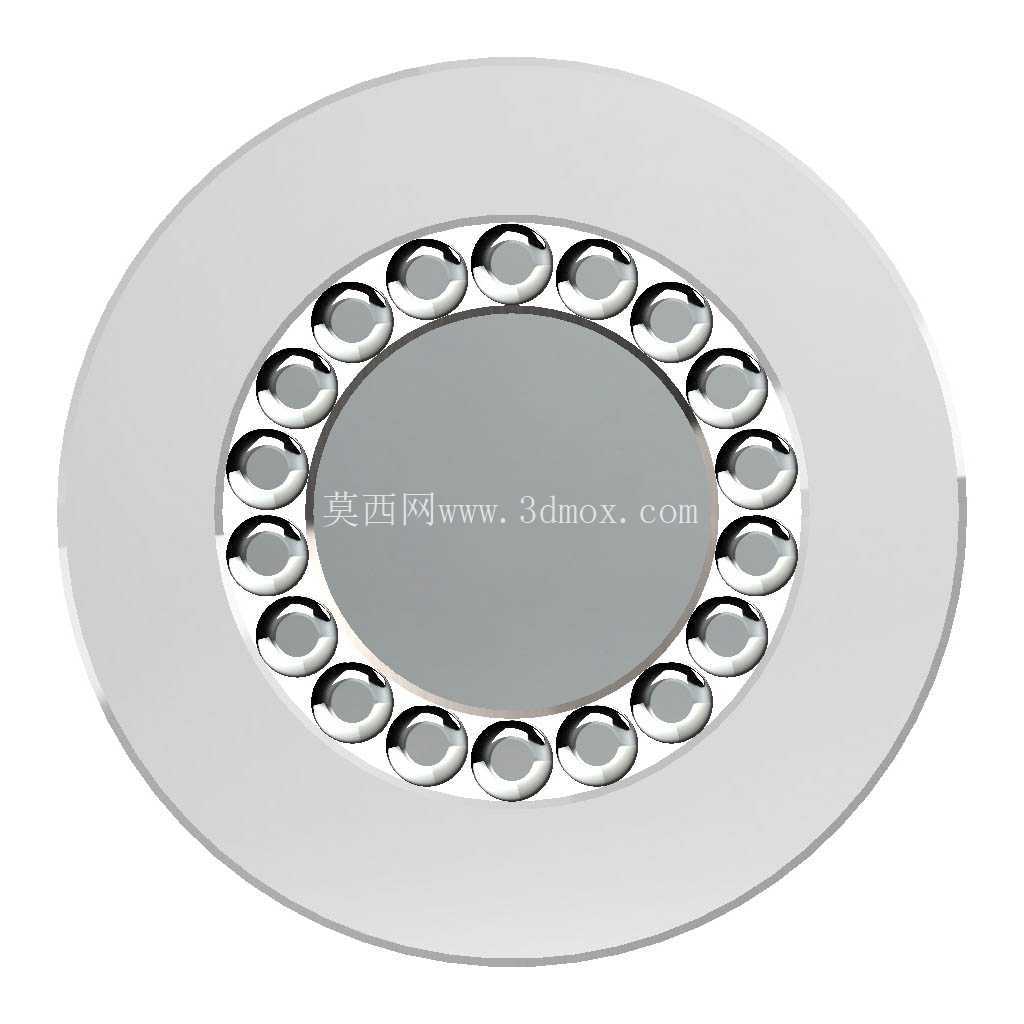

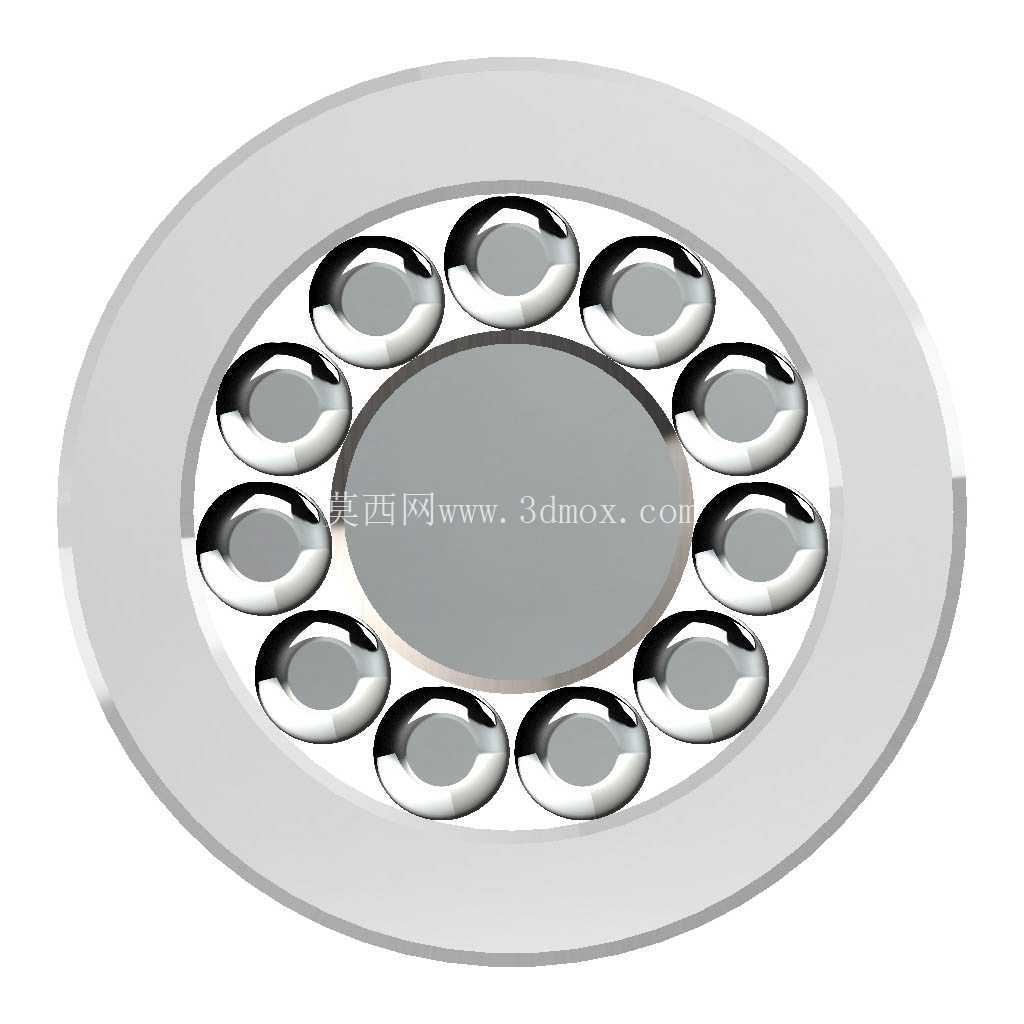

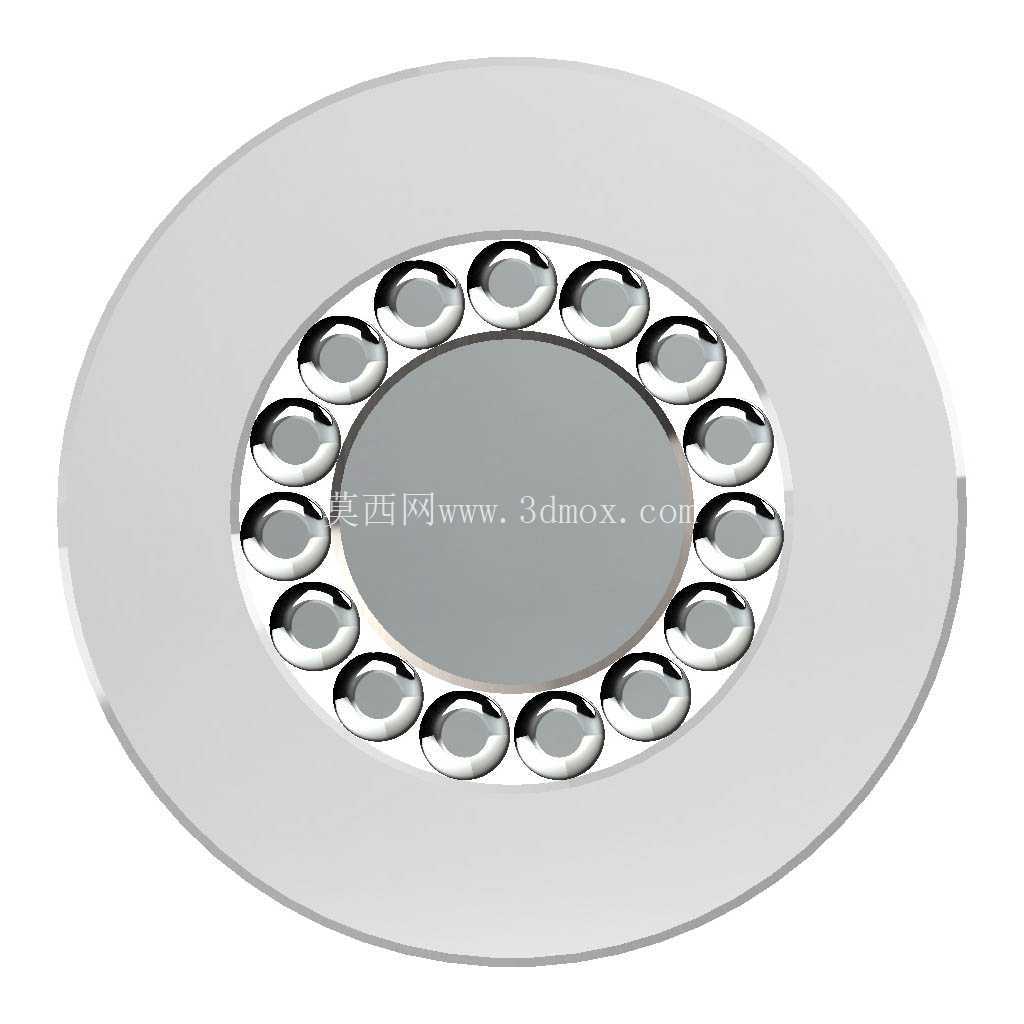

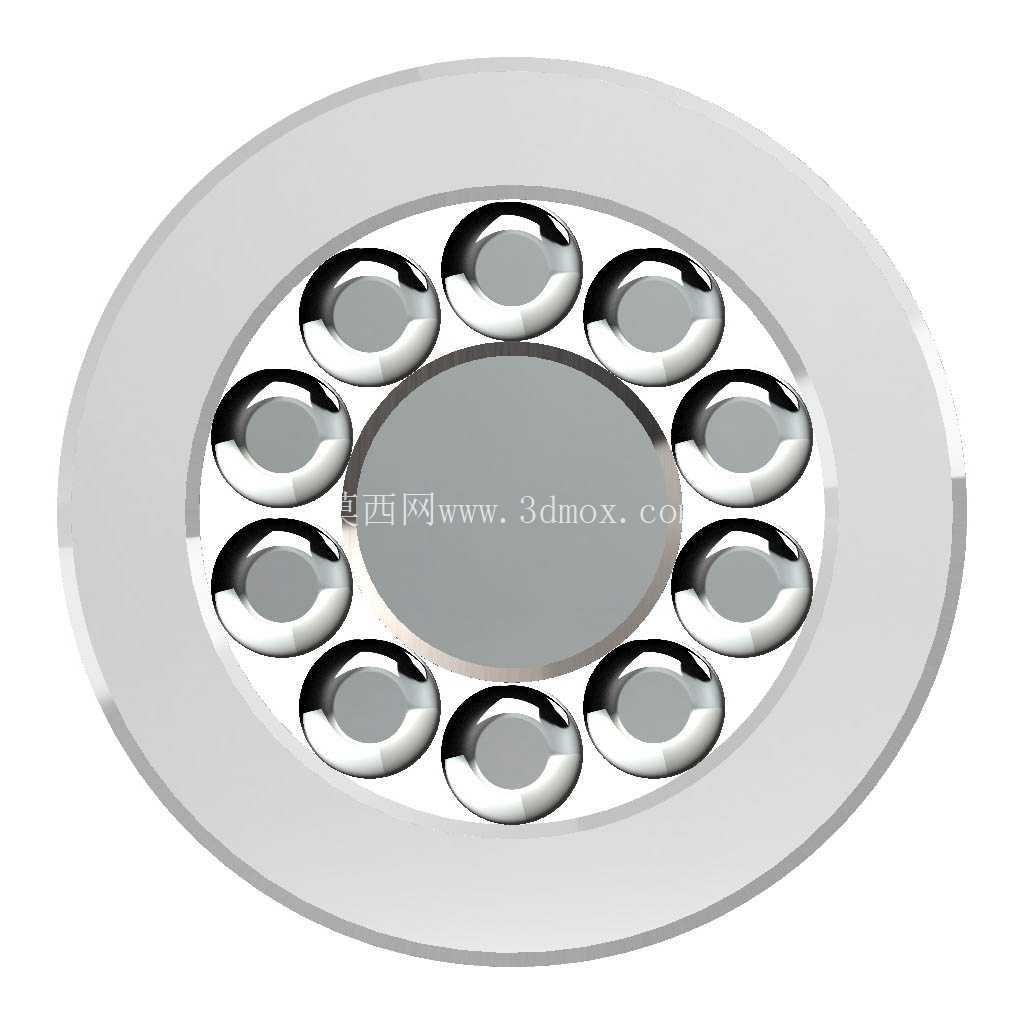

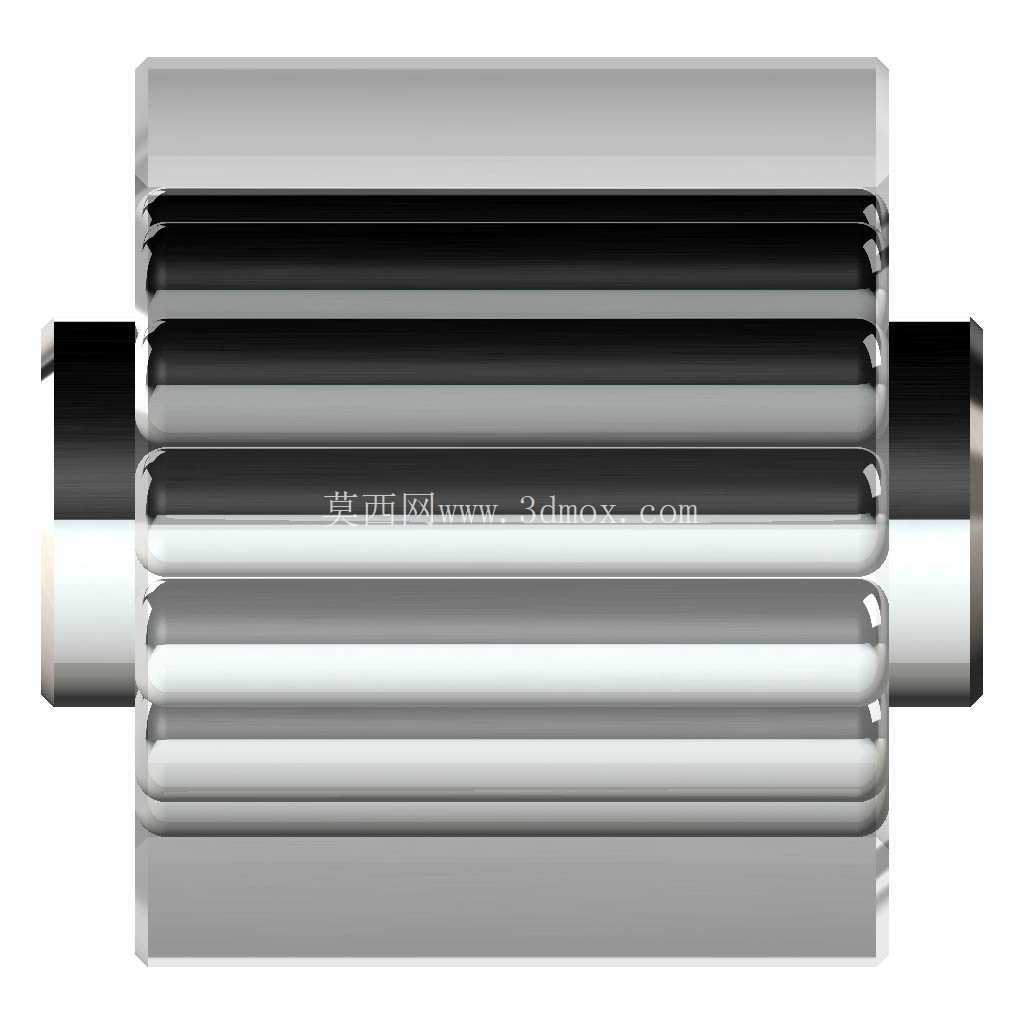

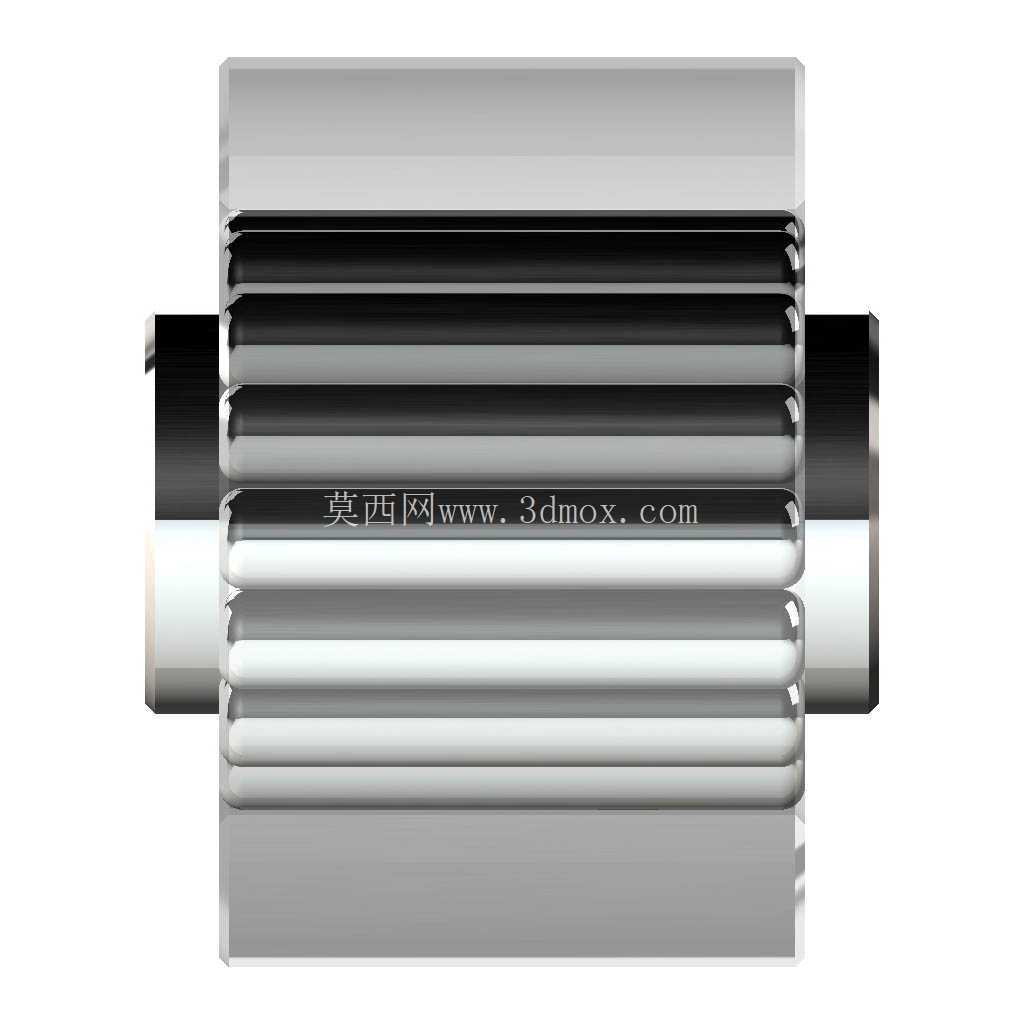

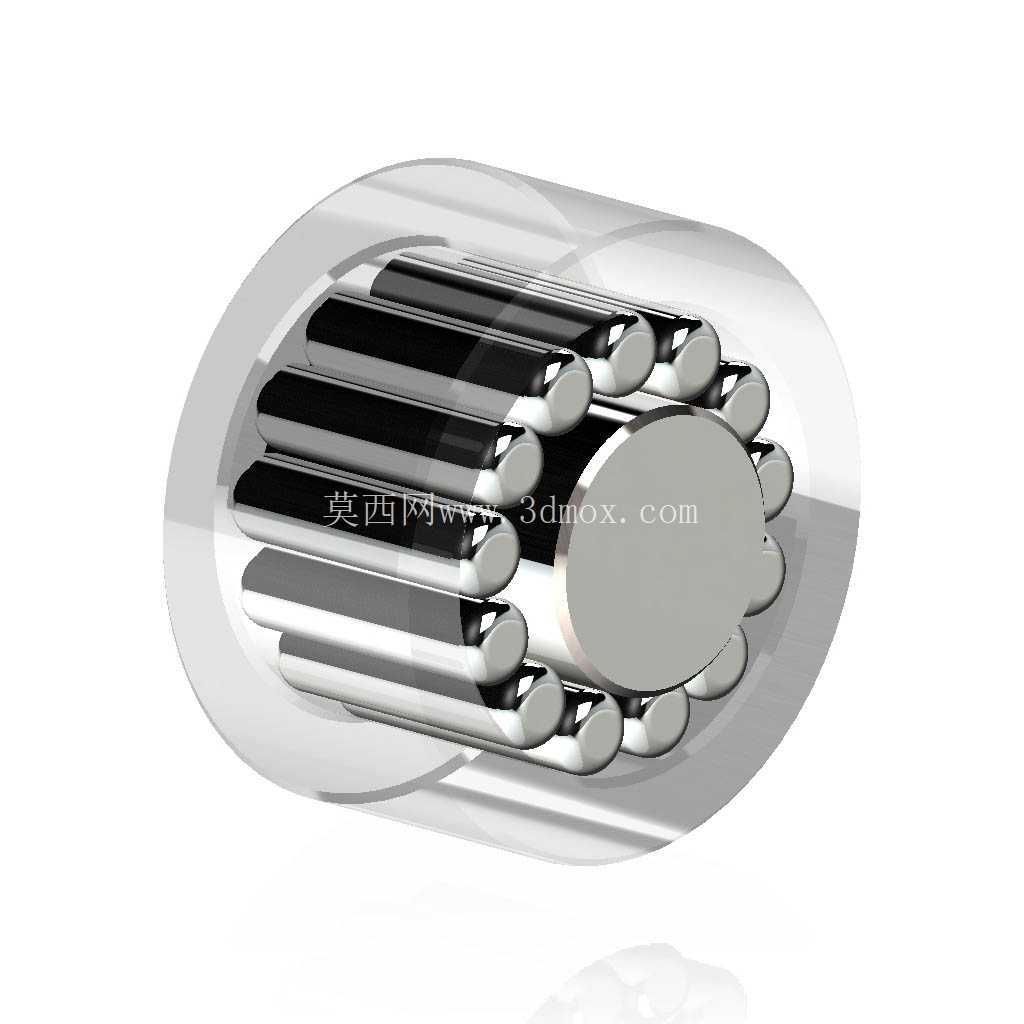

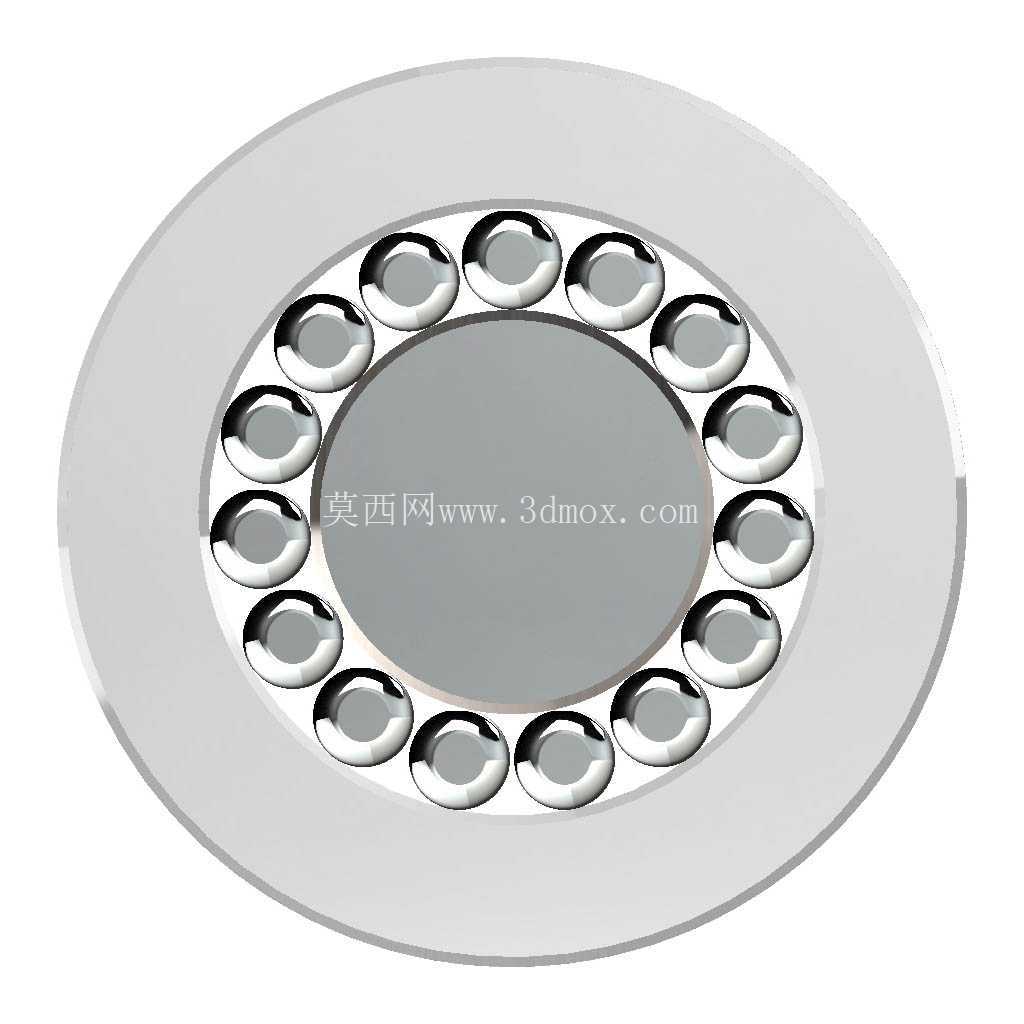

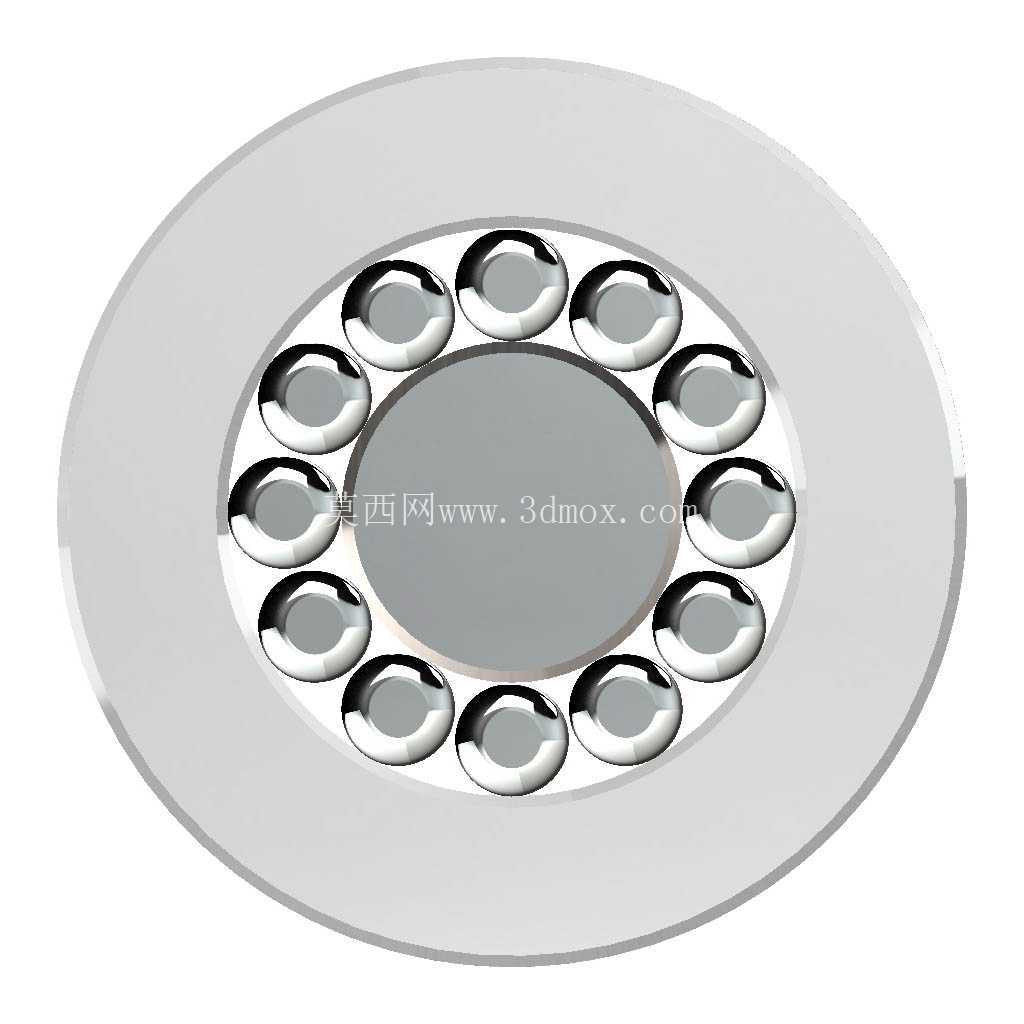

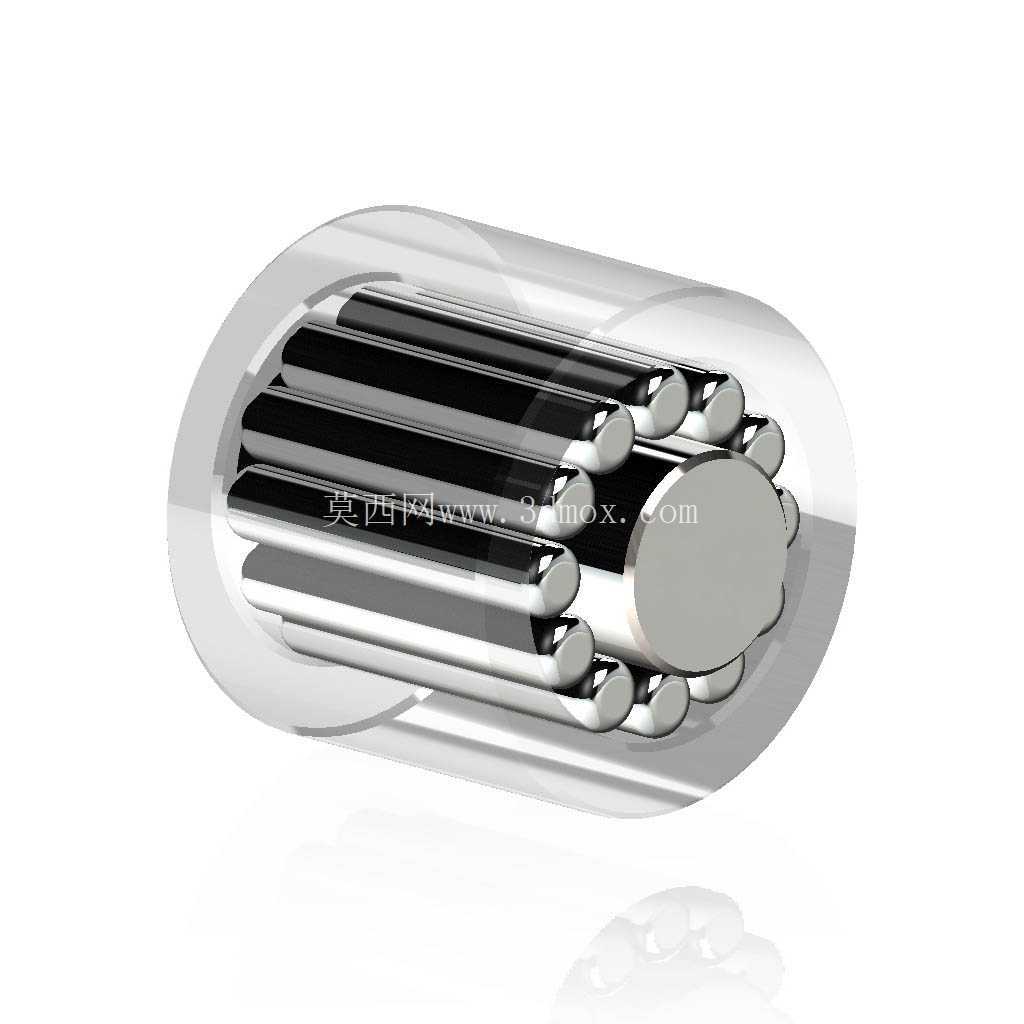

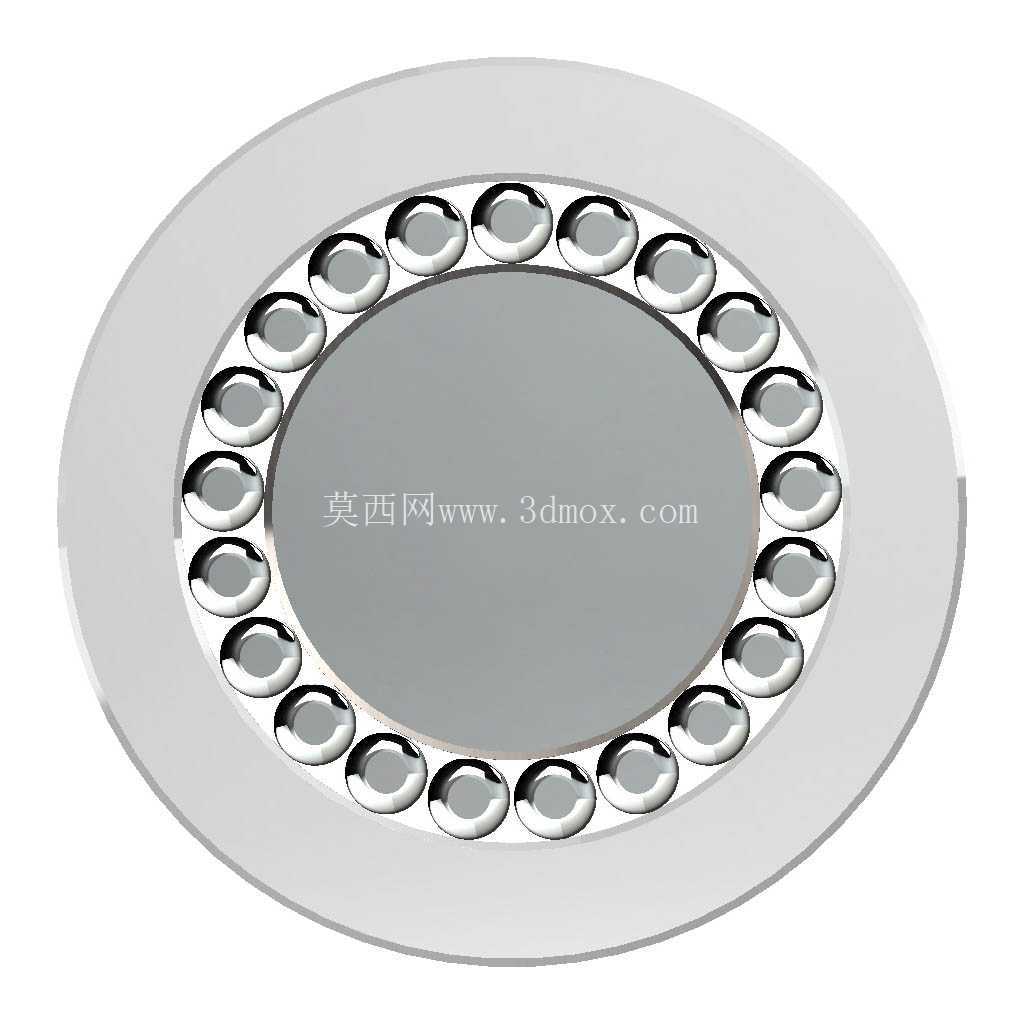

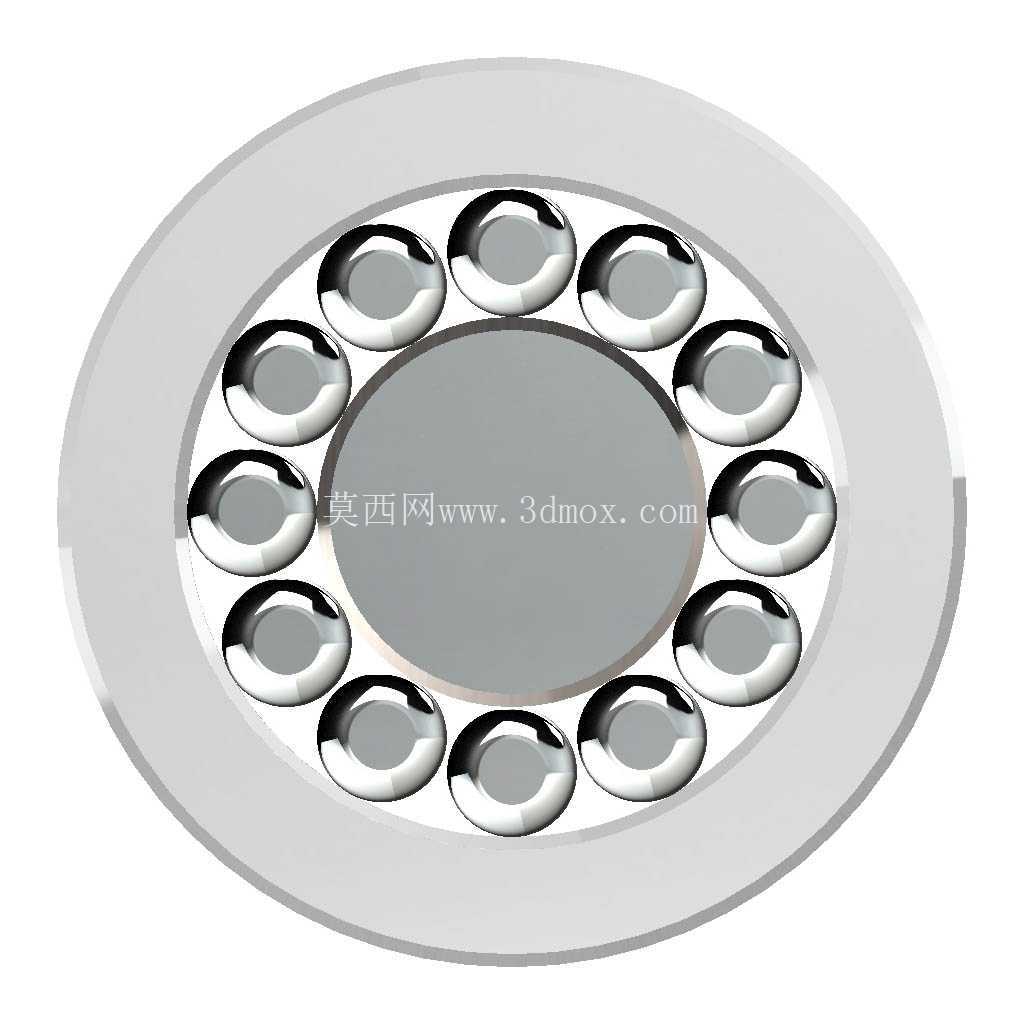

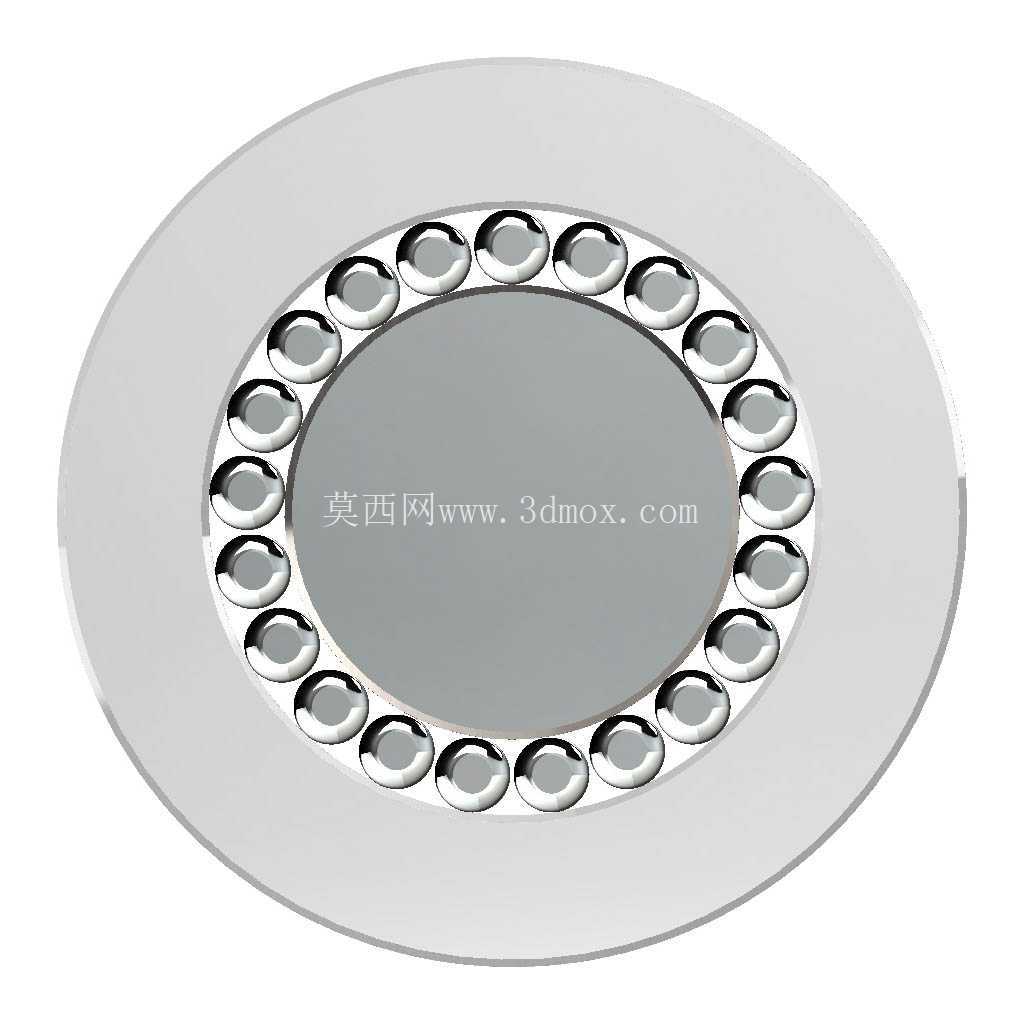

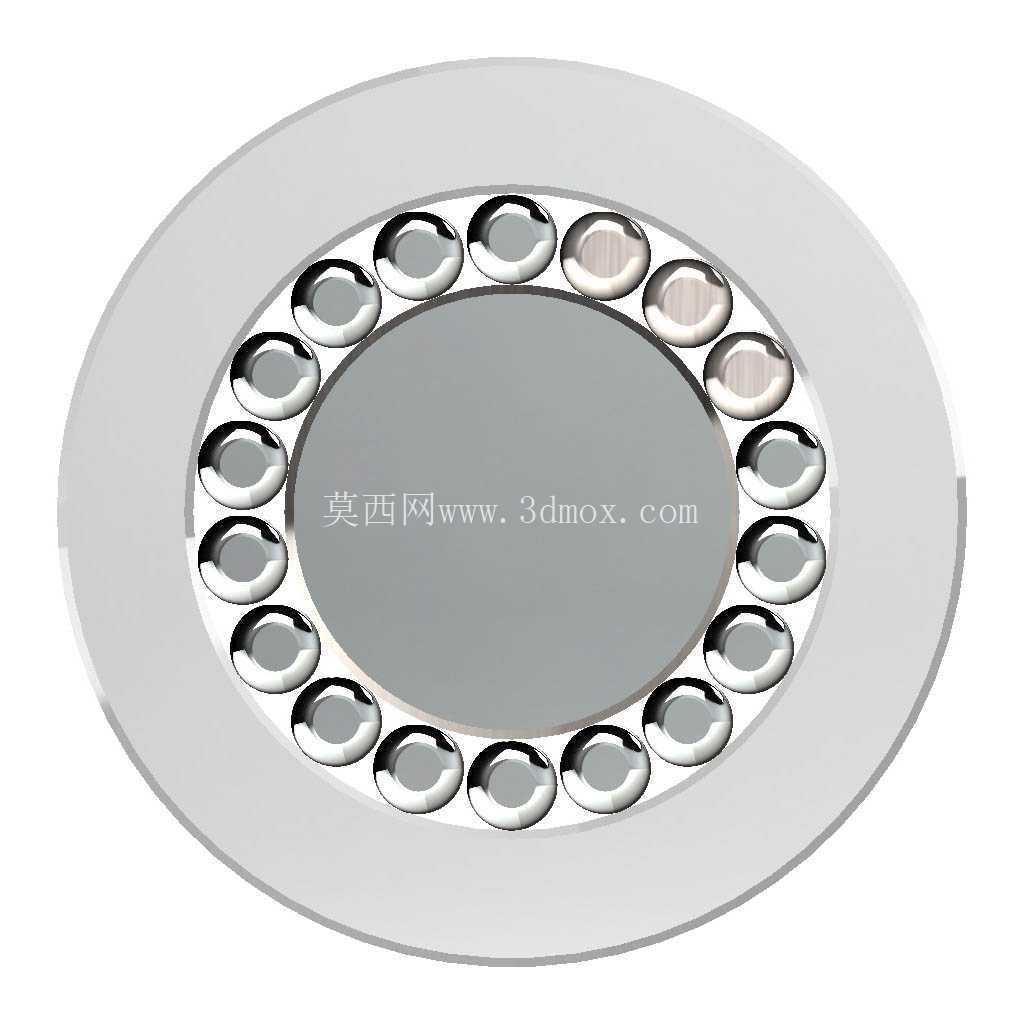

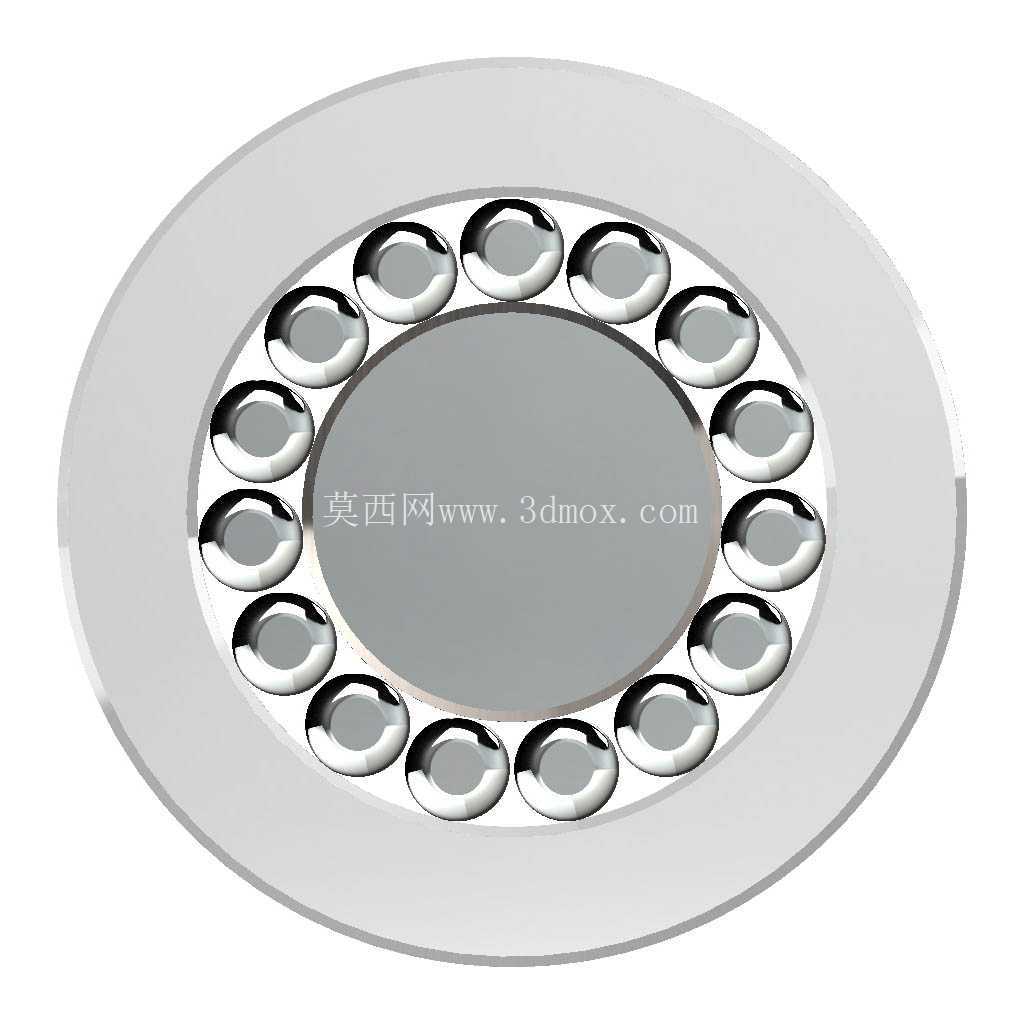

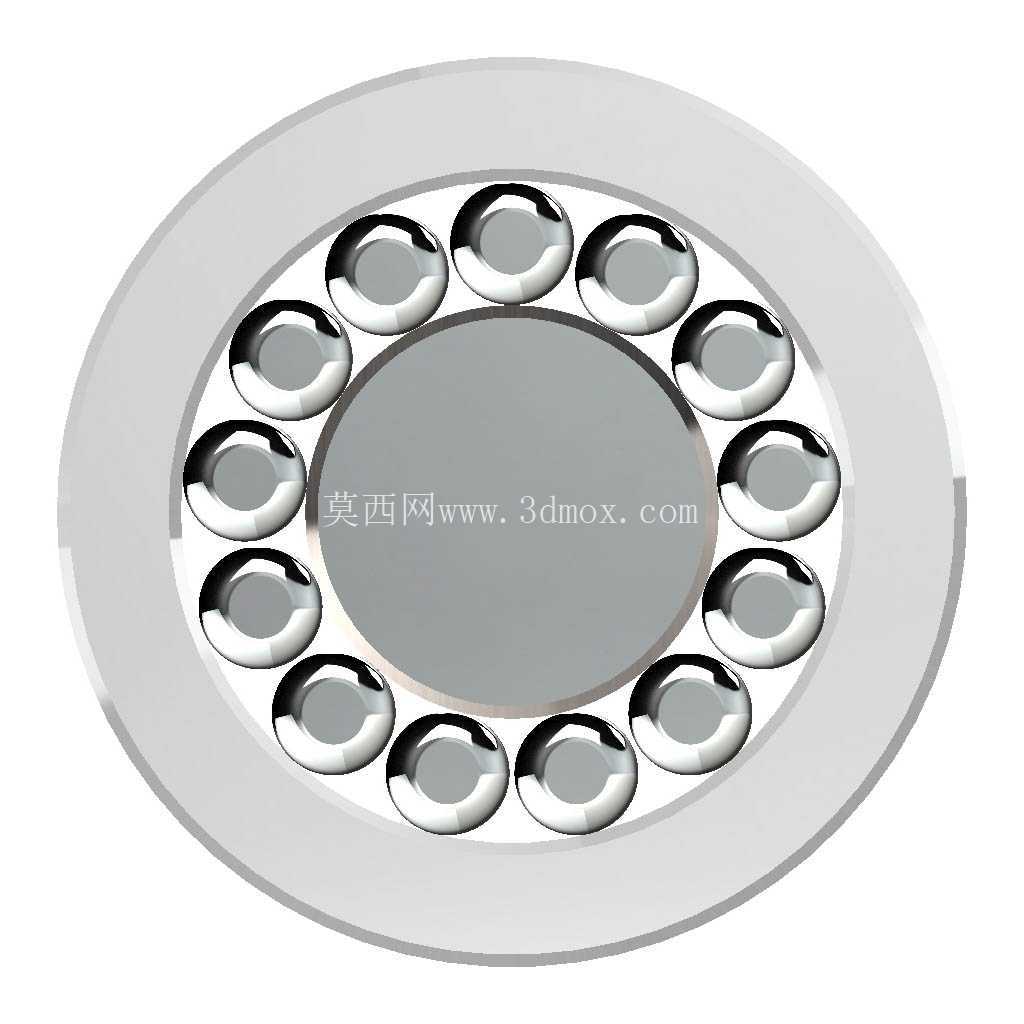

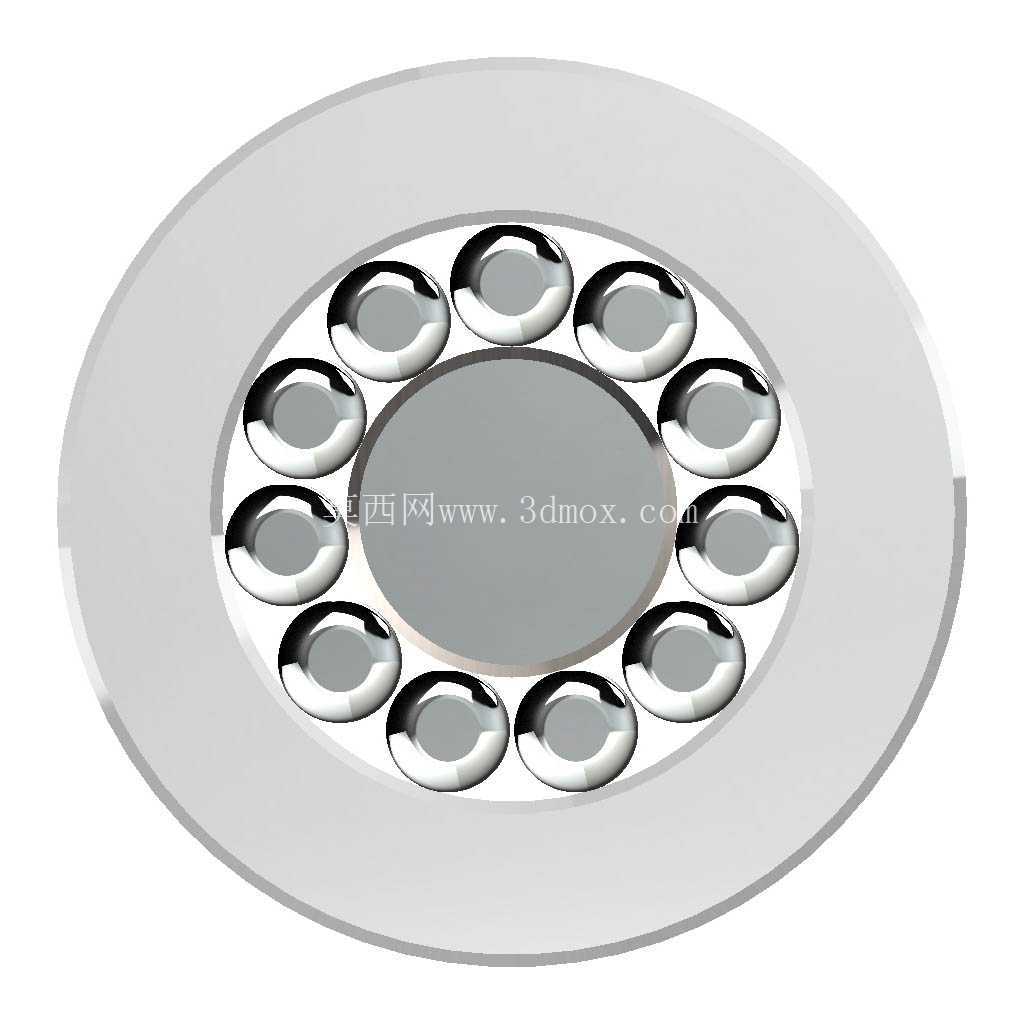

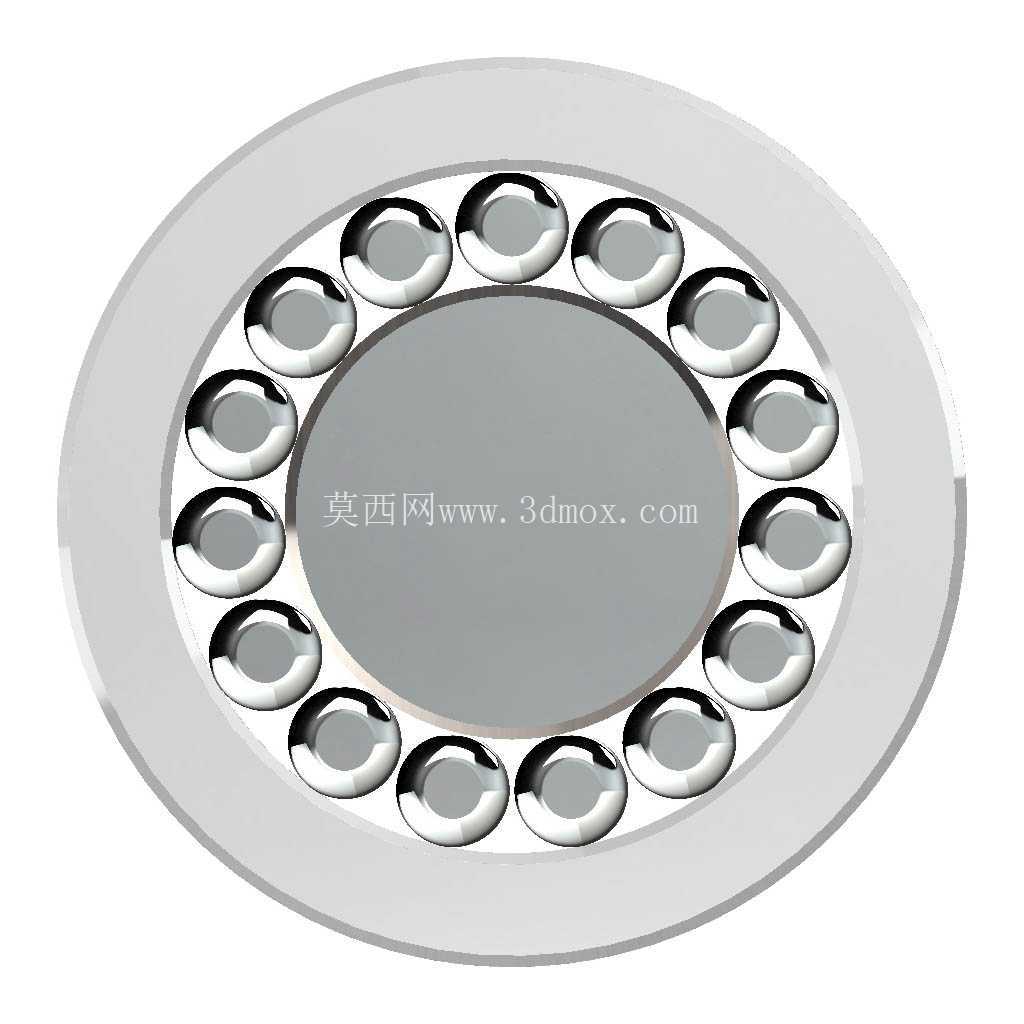

　　设计过程中，首先需要明确的是安装边界的硬约束：轴颈直径直接决定了滚针内切圆的尺寸基准，轴承外径则受安装孔位的加工尺寸限制，滚针直径的选择需要在两者的环形空间内做平衡，既要保证滚针自身有足够的抗弯截面模量，避免高载荷下滚针发生弯曲疲劳，又要尽可能多的排布滚针，同时预留合理的滚针间隙，避免运转过程中滚针之间出现卡滞、磨损加剧的问题。这套计算逻辑能够通过三角计算，精准得出给定轴径、滚针直径下的圆弧扇区实际尺寸，进而算出可排布的最大滚针数量，避免人工排布时出现的间隙不均、滚针数量计算偏差等问题。从结构特性来看，满装滚针轴承的设计优势十分明确：首先是直滚道配合下的最大载荷支承能力，滚针与内外圈的线接触特性能够充分发挥材料的承载潜力，适合重载工况；其次是取消保持架后，滚针可以直接延伸至轴肩位置，不需要额外预留保持架的安装空间，支承跨距可以做得更小，轴系的刚性更好，能够承受更大的倾覆力矩；再者，这种结构可以配合薄壁外圈设计，在外部安装空间受限的场景下，尽可能压缩外圈的壁厚，将更多空间留给滚针，进一步提升承载能力。

　　当然设计中也需要明确这类结构的适用边界，满装滚针轴承因为滚针之间存在直接接触摩擦，高速运转时的温升与磨损会明显高于带保持架的结构，因此更适合转速较低、载荷较大的工况，在选型阶段需要结合实际运转转速做校验，避免超出许用转速范围导致早期失效。在外形尺寸与安装配合上，这类定制化满装滚针轴承的内径通常与轴颈采用过盈配合，避免内圈与轴之间出现相对滑动，外径与安装座孔的配合则需要根据载荷方向、是否有浮动要求选择过渡或者小间隙配合，滚针的长度选择需要结合支承的载荷分布确定，过长的滚针会因为轴系挠度导致滚针端部出现应力集中，过短则会降低整体承载能力，计算过程中可以结合轴系的挠度变形量做匹配调整。对于结构设计从业者来说，这套参数化的设计逻辑能够大幅缩短非标滚针轴承的开发周期，不需要反复在三维软件中手动排布滚针、校验间隙，只需要输入轴径、外径、滚针直径等核心参数，就能直接生成符合排布要求的轴承结构，同时可以根据计算结果调整滚针直径与数量，在承载能力与安装尺寸之间找到最优解。在实际建模过程中，滚针的排布需要保证周向间隙均匀，避免出现局部间隙过小导致的运转卡滞，同时内外圈的滚道粗糙度、滚针的圆柱度都需要满足对应精度等级的要求，才能保证最终加工出来的轴承达到设计的承载能力与使用寿命。

　　这类满装滚针结构的设计难点，在于平衡滚针数量、滚针直径、间隙三者之间的关系，单纯追求滚针数量最大化会导致间隙过小，润滑脂难以进入滚针接触区域，加剧磨损；滚针直径过大则会减少可排布的滚针数量，降低整体承载能力，合适的参数匹配需要结合具体工况的载荷谱、润滑条件、转速范围综合确定，而配套的计算工具正是为了快速完成这种多参数的匹配校验，减少反复试错的时间成本。在设备维护与选型替换场景中，当遇到进口设备上的非标准满装滚针轴承采购周期长、成本高的问题时，也可以通过这套计算逻辑，根据实际测量的轴径、外径、宽度参数，反向推导滚针的尺寸与排布数量，快速完成国产化替代的结构设计，不需要依赖原厂的型号参数，大幅降低备件采购成本与停机等待时间。
