在小空间重载传动场景中,常规标准滚针轴承往往难以同时满足径向尺寸限制、承载能力与密封性能的多重要求,这类需求常见于小型伺服输出端、精密医疗器械传动组、紧凑型液压泵内置支撑等安装边界极度受限的位置——当安装腔的径向预留空间不足10mm、轴向宽度被限制在7mm以内,同时需要承受持续交变径向载荷时,标准件的选型库往往会出现空白,这也是本次滚针轴承结构设计的核心出发点。

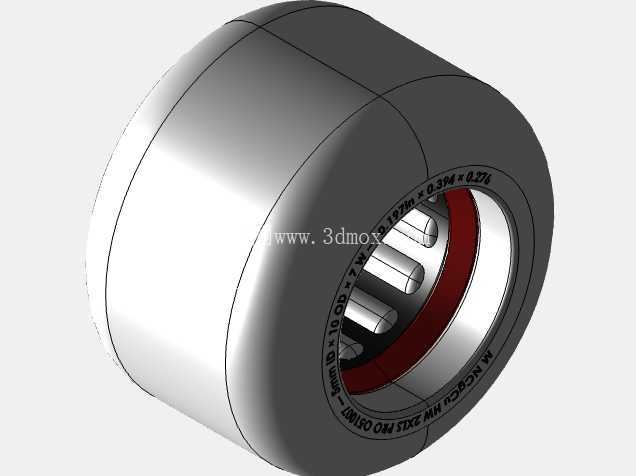

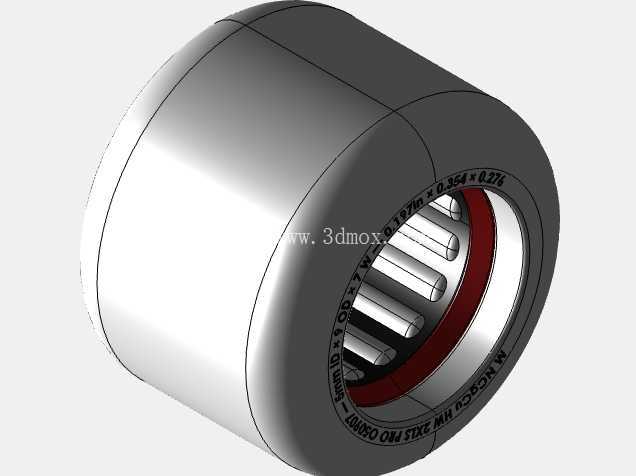

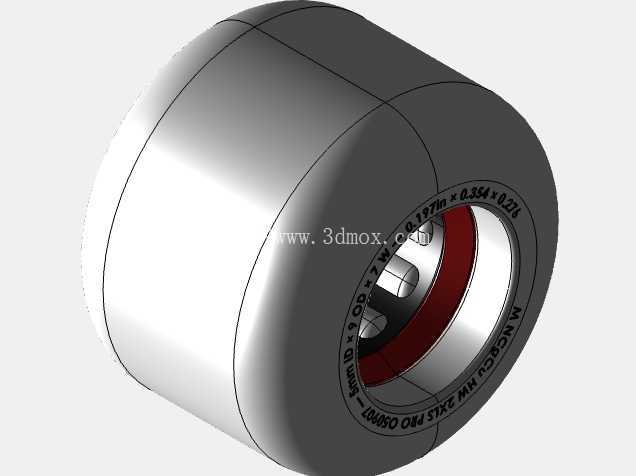

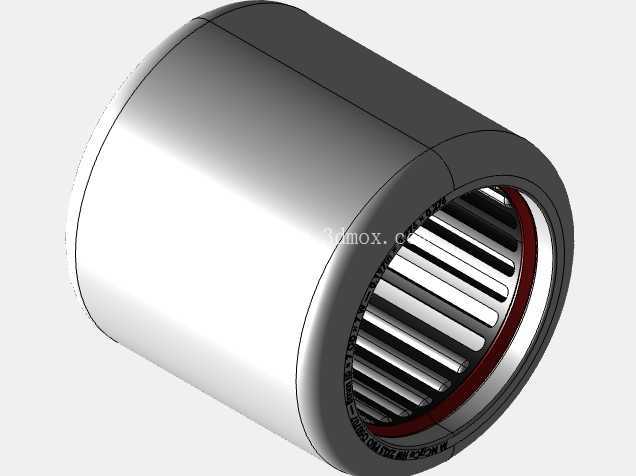

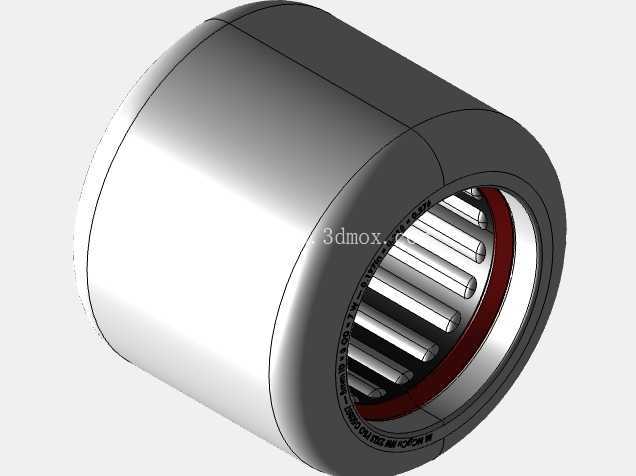

从结构功能逻辑来看,滚针轴承的核心优势是在相同径向承载能力下,具备所有滚动轴承中最小的径向截面高度,本次设计进一步收窄了尺寸公差带:绕轴旋转的内接圆直径控制在5mm附近,允许的尺寸波动不超过0.05mm,外圈最大外径严格控制在9mm以内,避免与安装腔内壁发生干涉。密封结构采用低摩擦接触式设计,密封唇口与内圈配合面的过盈量控制在0.1-0.15mm区间,既可以阻挡外界粉尘、润滑脂外泄,又不会因为接触压力过大造成额外的运转温升,适配1000-8000rpm的中低速运转工况。

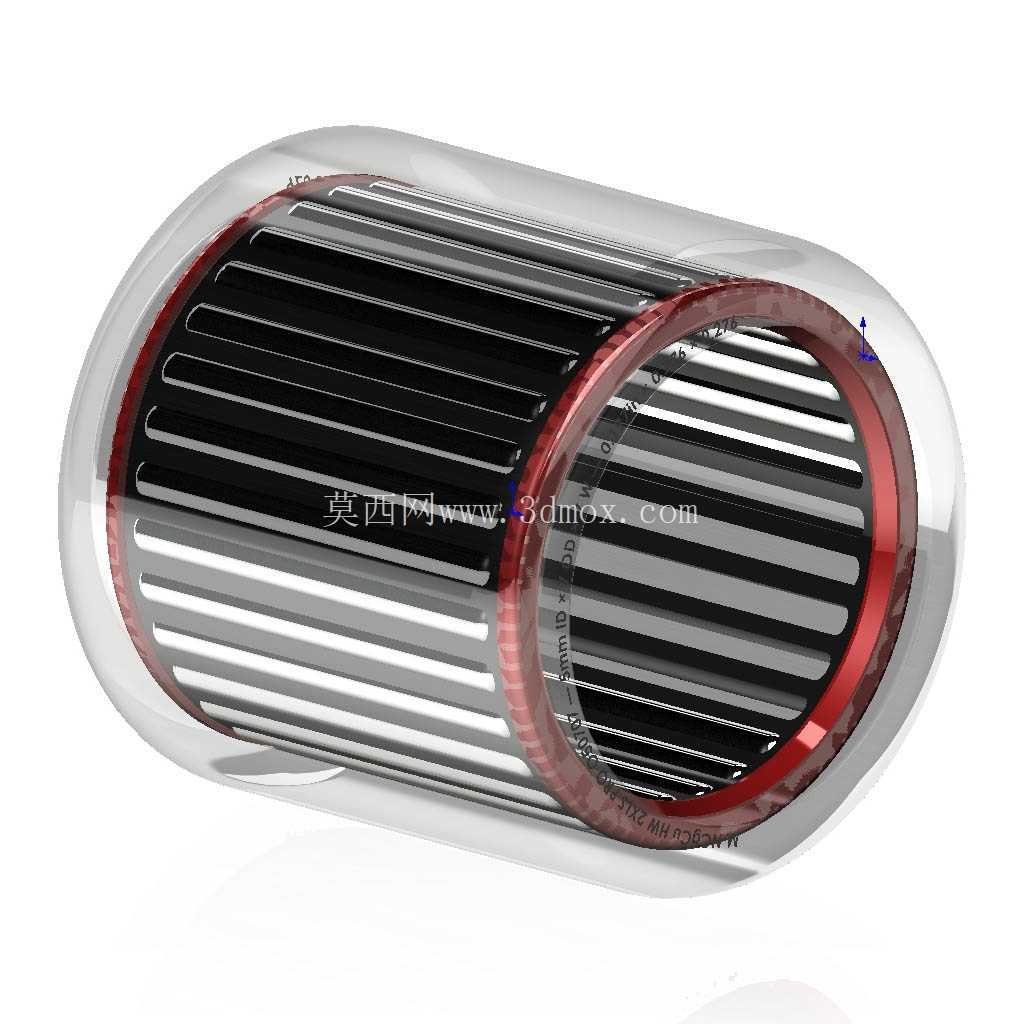

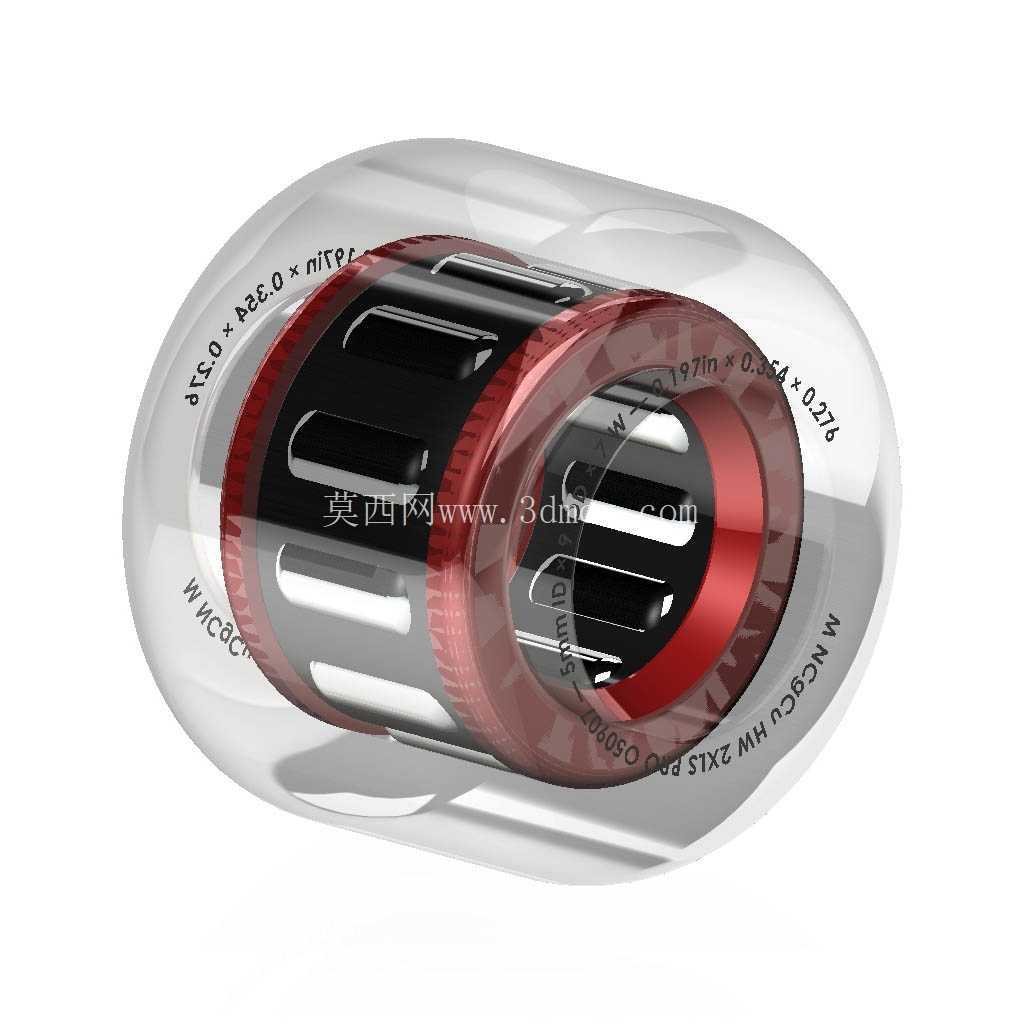

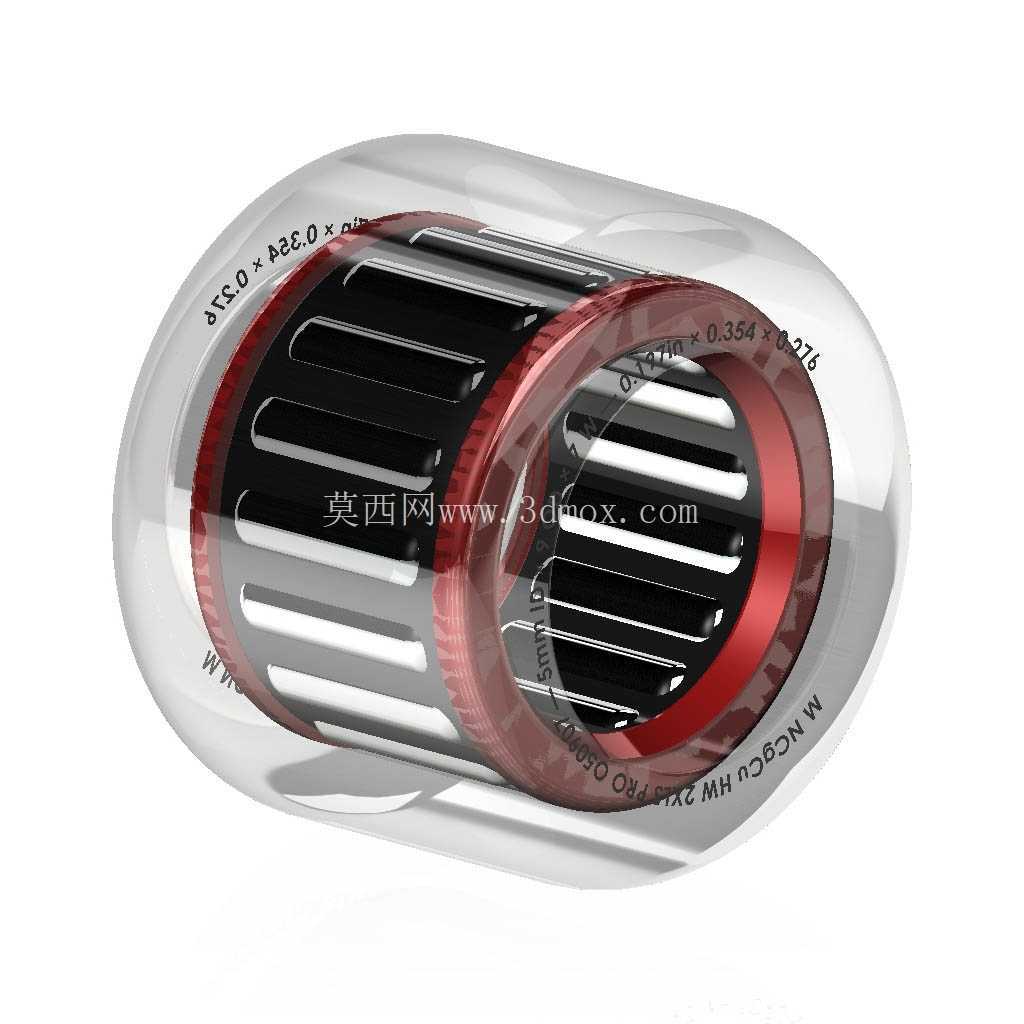

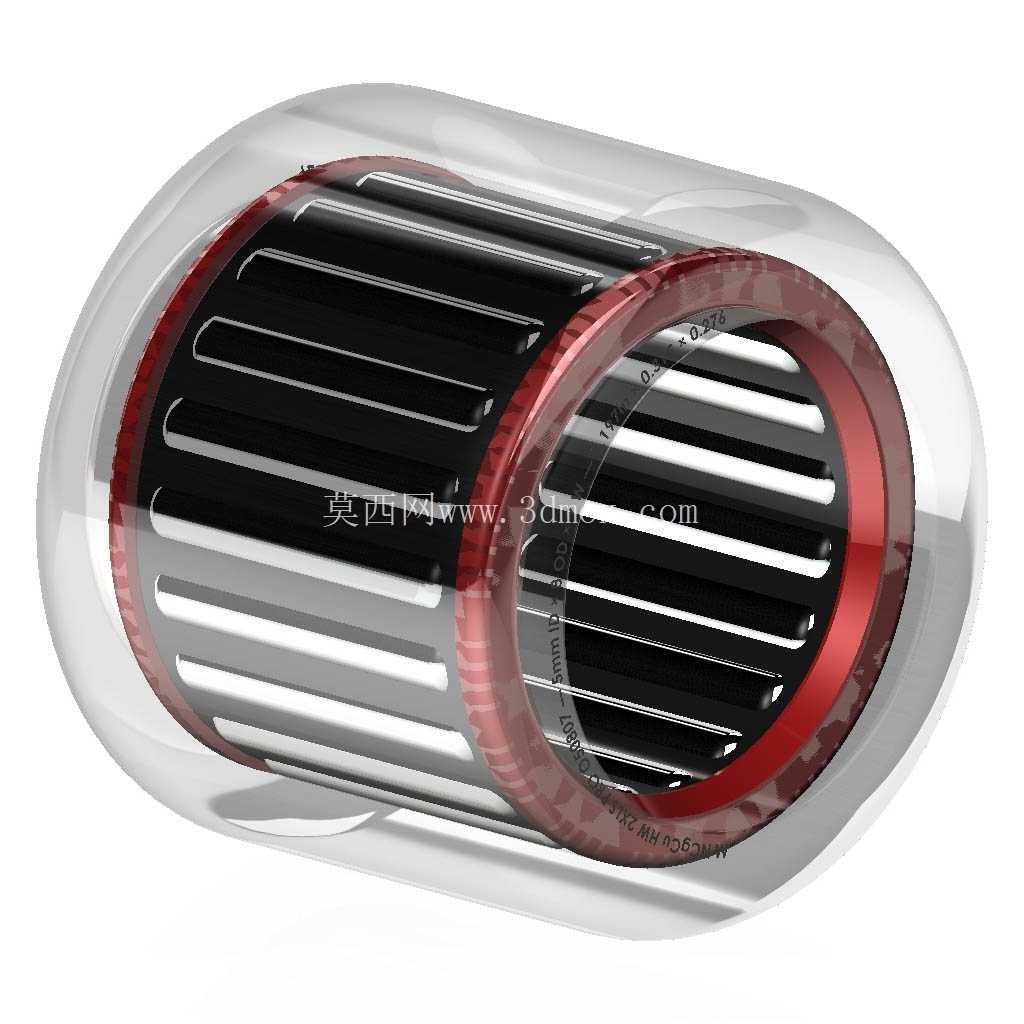

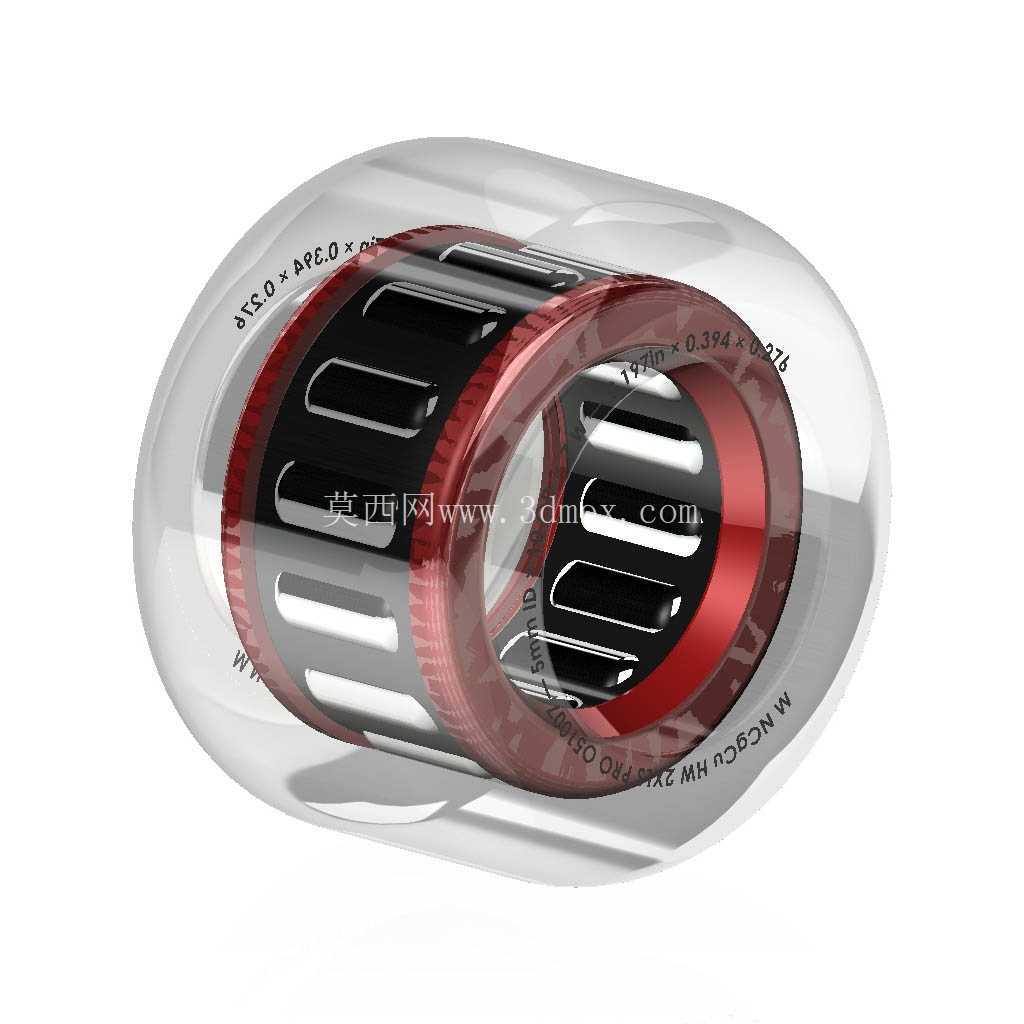

设计过程中没有直接沿用常规冲压外圈滚针轴承的壁厚参数,常规同尺寸规格的冲压外圈壁厚通常在0.4-0.5mm,本次设计将外圈壁厚提升至0.65mm,这一调整是为了应对重载工况下的外圈变形问题——当轴承被压入硬度较低的铝合金安装腔时,更厚的冲压外圈可以分散压装应力,避免外圈滚道出现凹陷导致滚针卡滞。滚针的直径选择也经过多轮迭代,最初尝试的1.5mm直径滚针虽然满足径向尺寸要求,但总承载能力达不到设计目标;后续测试的2mm直径滚针会导致外圈壁厚不足,压装后圆度超差;最终选定的1.8mm直径滚针,单组排列的滚针数量比常规满装结构少2根,既留出了足够的保持架定位空间,又让滚针之间的间隙保持在0.08-0.12mm,避免滚针运转时发生相互摩擦剐蹭。

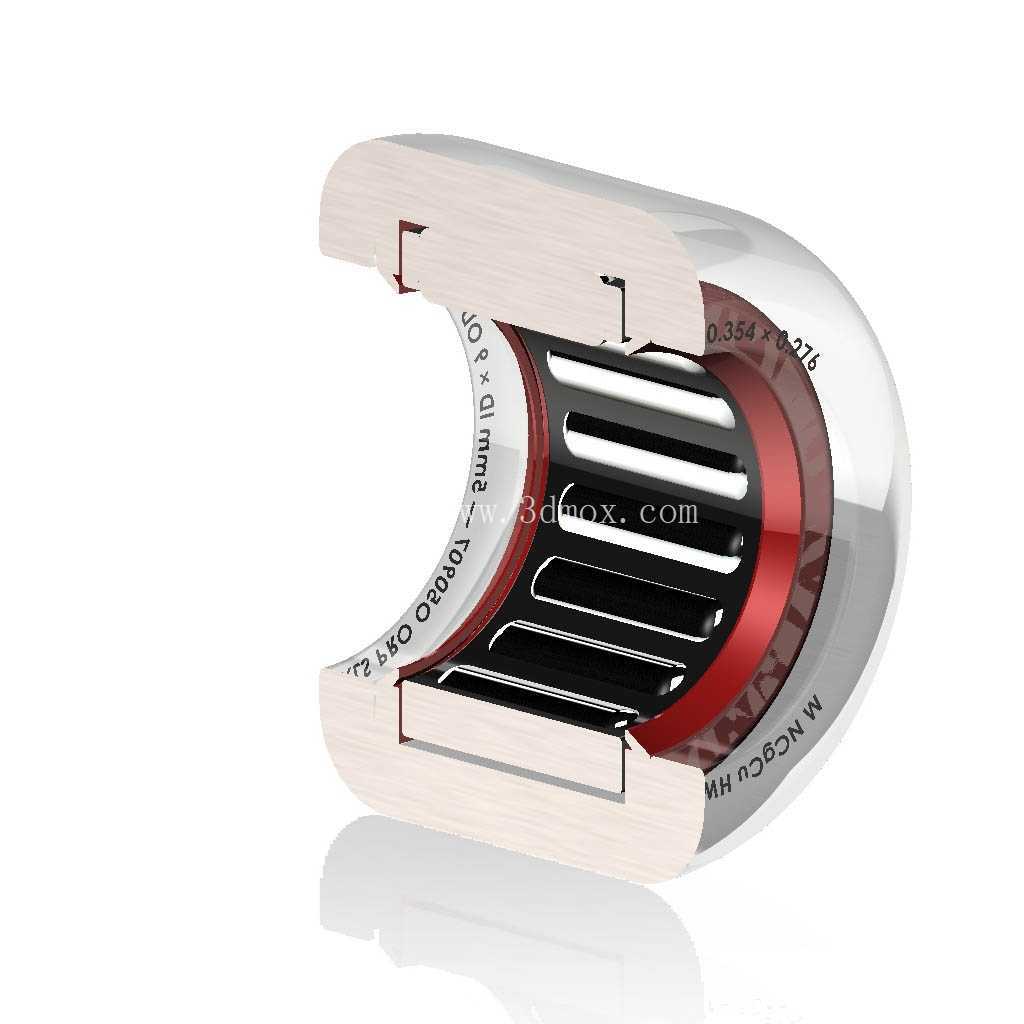

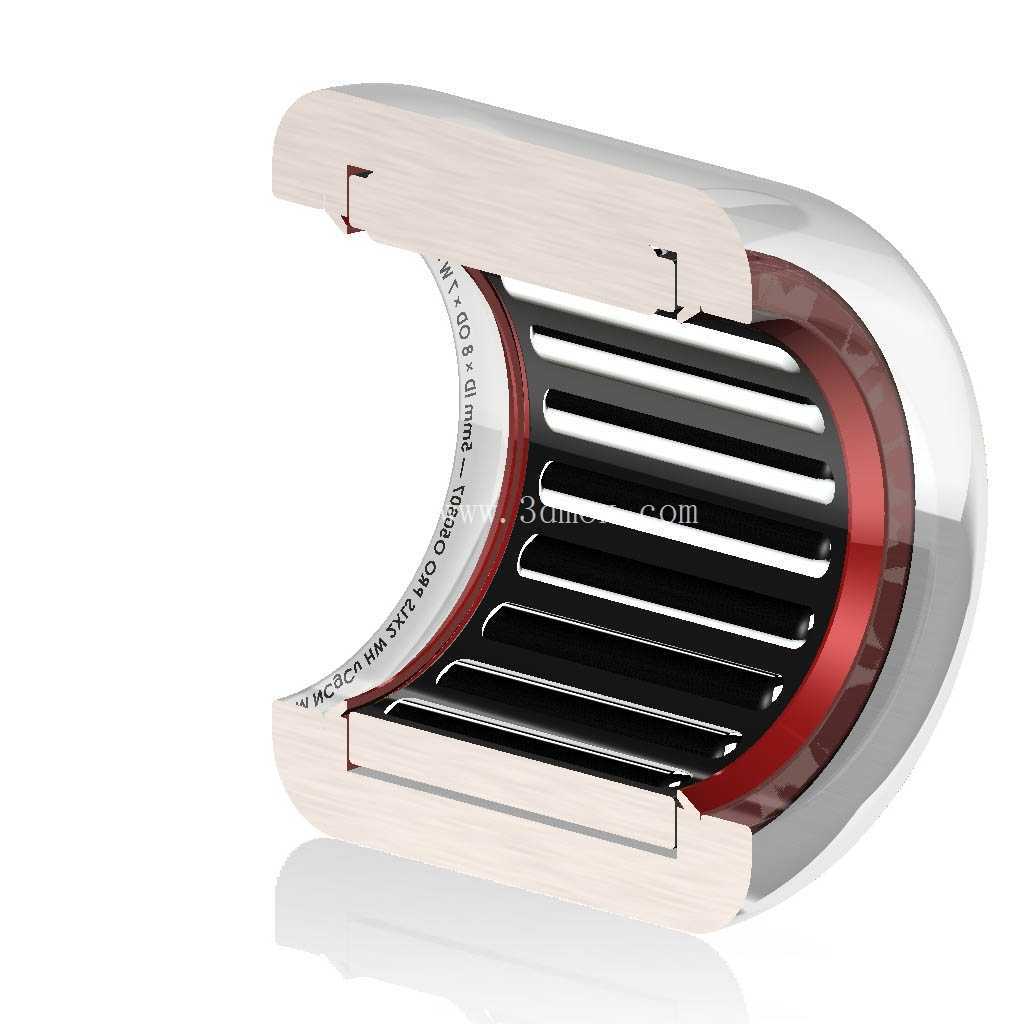

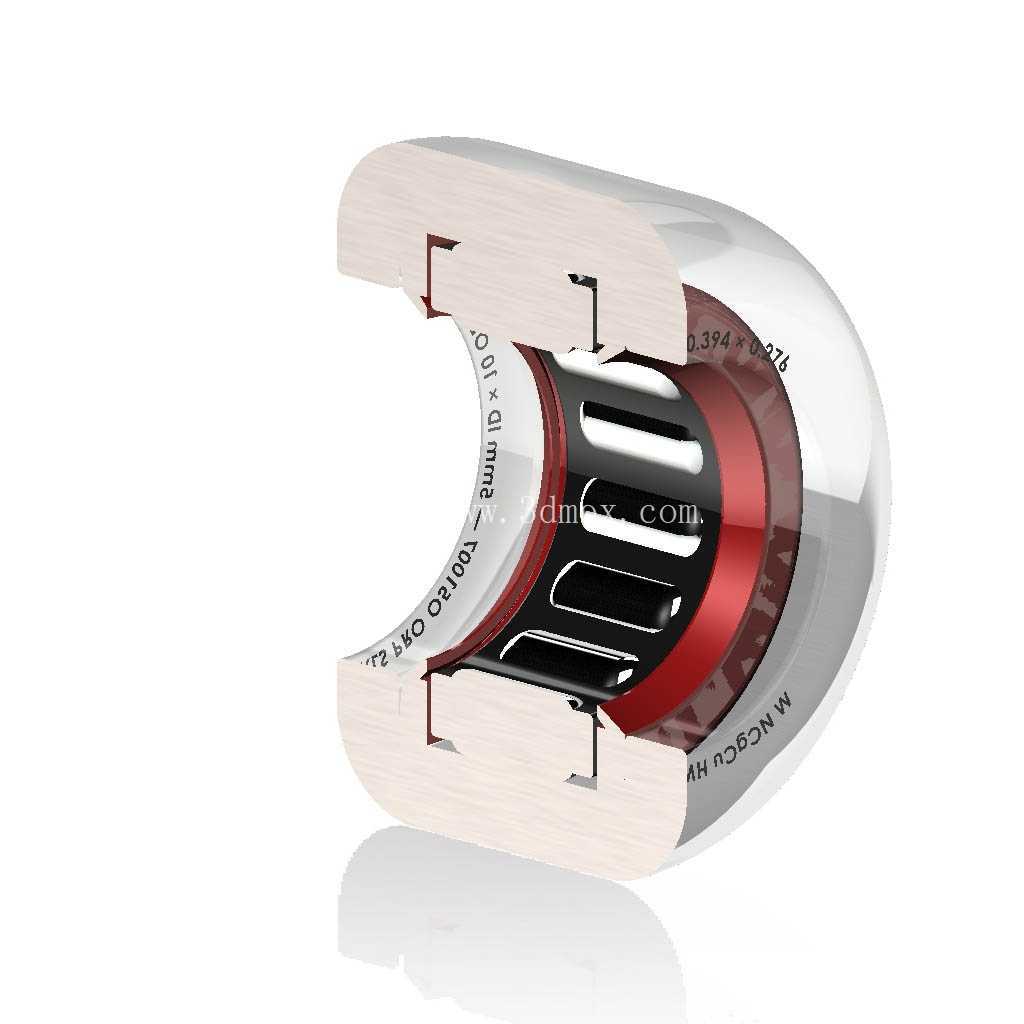

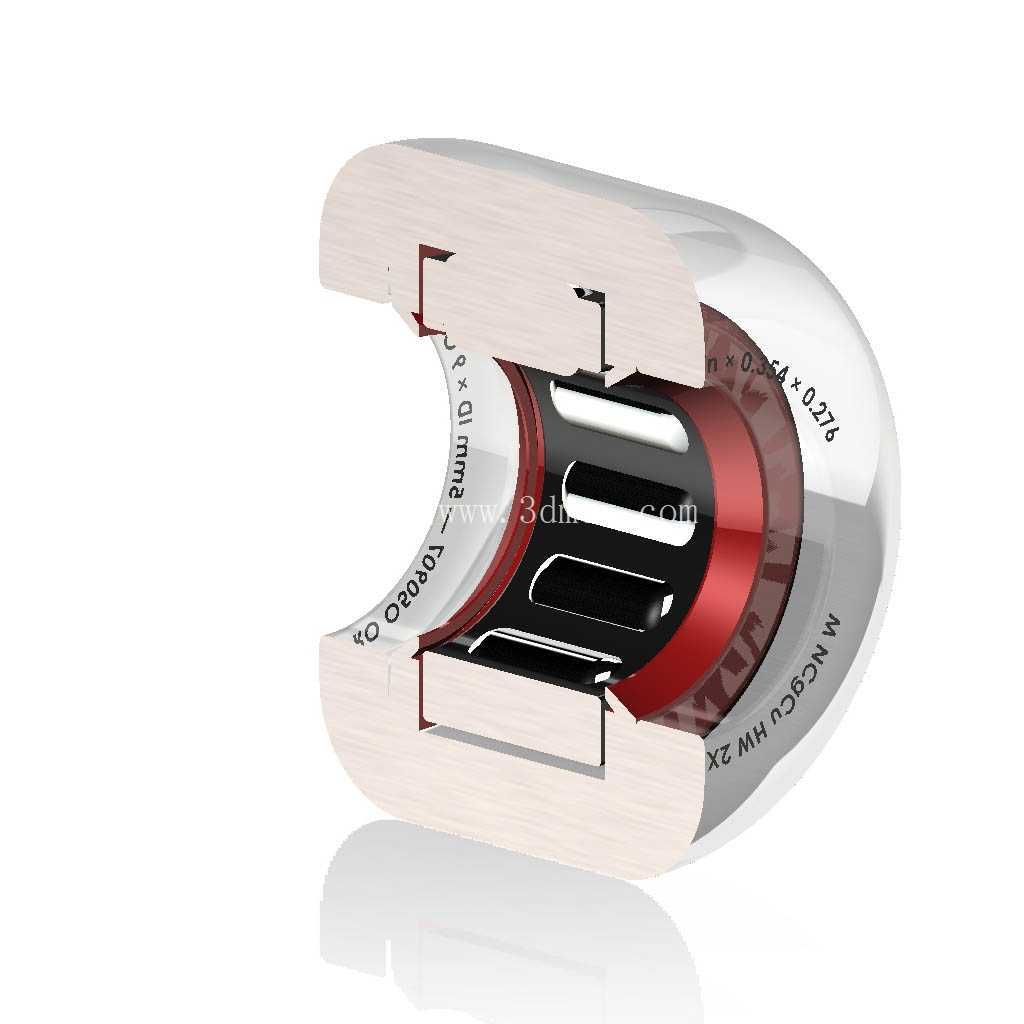

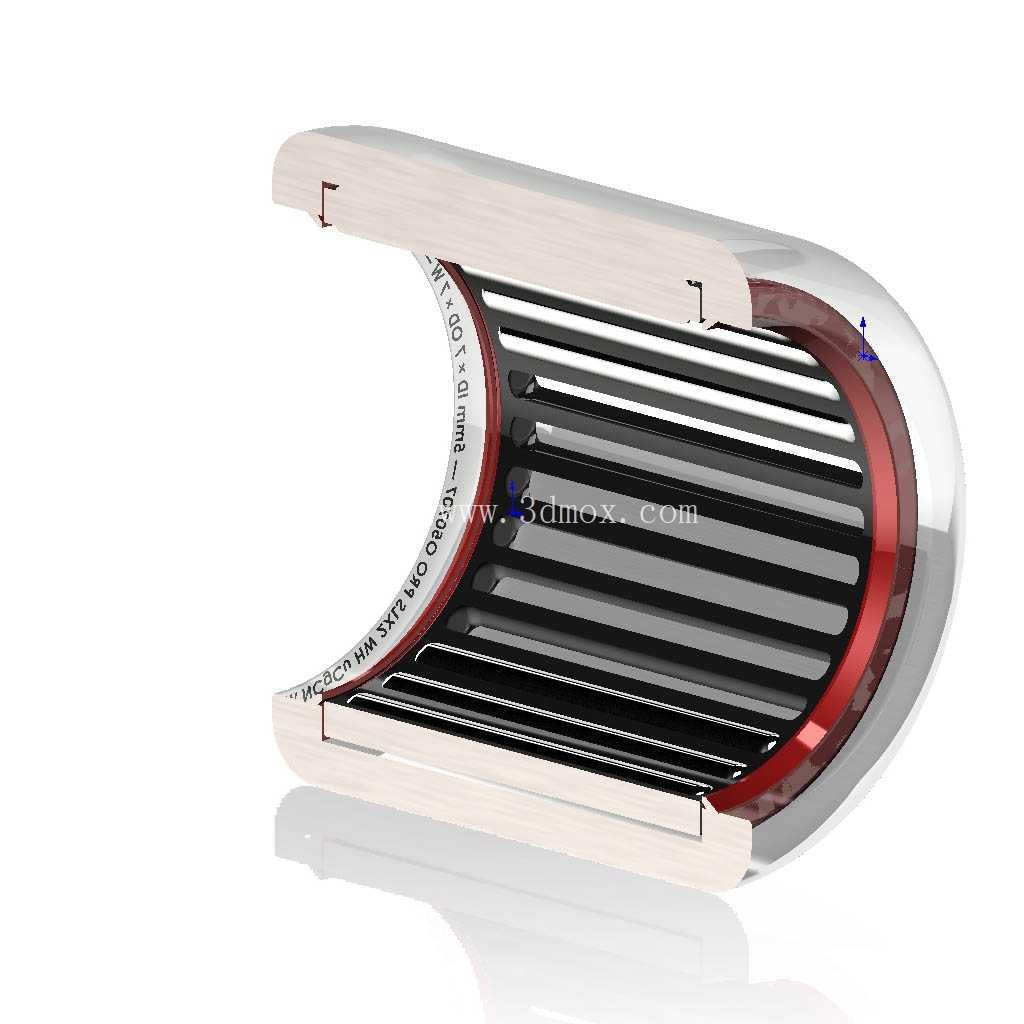

冲压外圈的端部结构做了针对性优化,常规冲压外圈的端部是平直翻边结构,在承受轴向窜动载荷时容易出现翻边变形导致滚针脱出,本次设计在端部增加了0.3mm的向内收边结构,收边角度控制在15度,既可以对滚针组形成轴向限位,又不会在压装过程中与安装腔的台阶面发生干涉。安装边界的适配性上,轴承的外圈采用m6公差配合,适配安装腔的H7基孔制配合,内圈与轴的配合采用k6公差,不需要额外的轴向定位结构,靠过盈配合即可实现轴向固定,减少了安装所需的紧固件数量,进一步压缩整体结构的轴向尺寸。
在参数化建模逻辑上,所有尺寸都做了关联约束:滚针直径变化时,外圈的滚道直径、保持架的兜孔尺寸、密封件的配合直径会自动同步更新;外圈壁厚调整时,压装倒角的尺寸、端部收边的位置也会随之匹配,不需要逐个修改特征参数,方便后续针对不同安装场景快速调整尺寸方案。建模过程中也对容易出现的失效形式做了预验证:比如当滚针长度超过轴承宽度的90%时,滚针的倾斜风险会大幅提升,因此参数化模型里设置了滚针长度与轴承宽度的比例上限,一旦超过阈值就会触发特征报错,避免设计出容易卡滞的结构。
实际应用中,这类窄截面滚针轴承可以替代传统的铜套滑动轴承,在相同尺寸下承载能力提升40%以上,运转摩擦阻力降低60%,尤其适合无法布置油路润滑的免维护传动位置,润滑脂填充量控制在轴承内部空腔的30%,既可以满足长期运转的润滑需求,又不会因为润滑脂过多造成运转时的搅拌阻力。针对部分需要开式安装的场景,也预留了无密封件的结构版本,去掉两侧密封结构后轴向宽度可以进一步压缩0.8mm,适配更极端的窄安装空间需求。
