FLAZZ型英制微型法兰单列径向轴承座

　　这类微型法兰式轴承座，核心应用场景集中在对安装空间有严苛限制的精密传动链路中，常见于小型伺服输出端、精密检测仪器的导轮支撑、医疗微量输送设备的辊轴固定、小型自动化执行机构的转轴定位环节，区别于常规大尺寸轴承座，这类微型组件的安装容错空间极小，设计阶段需要优先匹配安装边界的尺寸约束。从功能特性来看，该系列轴承座集成了双屏蔽防护结构，能够在多尘、有少量切削液飞溅的轻载工况下阻挡外界杂质进入轴承滚道，维持内部润滑脂的密封性能，单列径向的结构设计可以稳定承受垂直于转轴方向的径向载荷，部分适配的型号可通过结构微调承受小幅轴向窜动载荷，法兰边的一体式设计省去了额外的轴向定位挡圈，安装时仅需通过法兰上的安装孔完成锁紧即可实现轴承的完全定位，大幅缩减小型设备的装配工序。

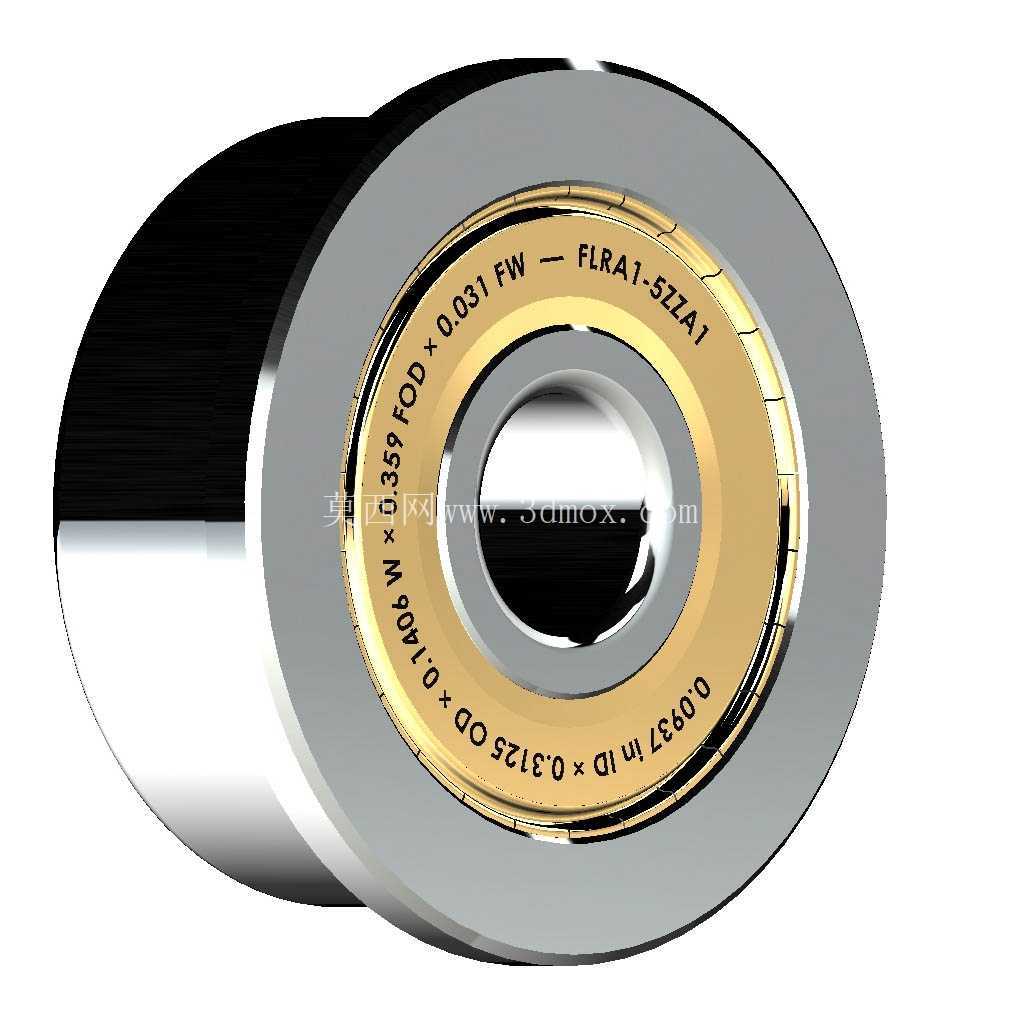

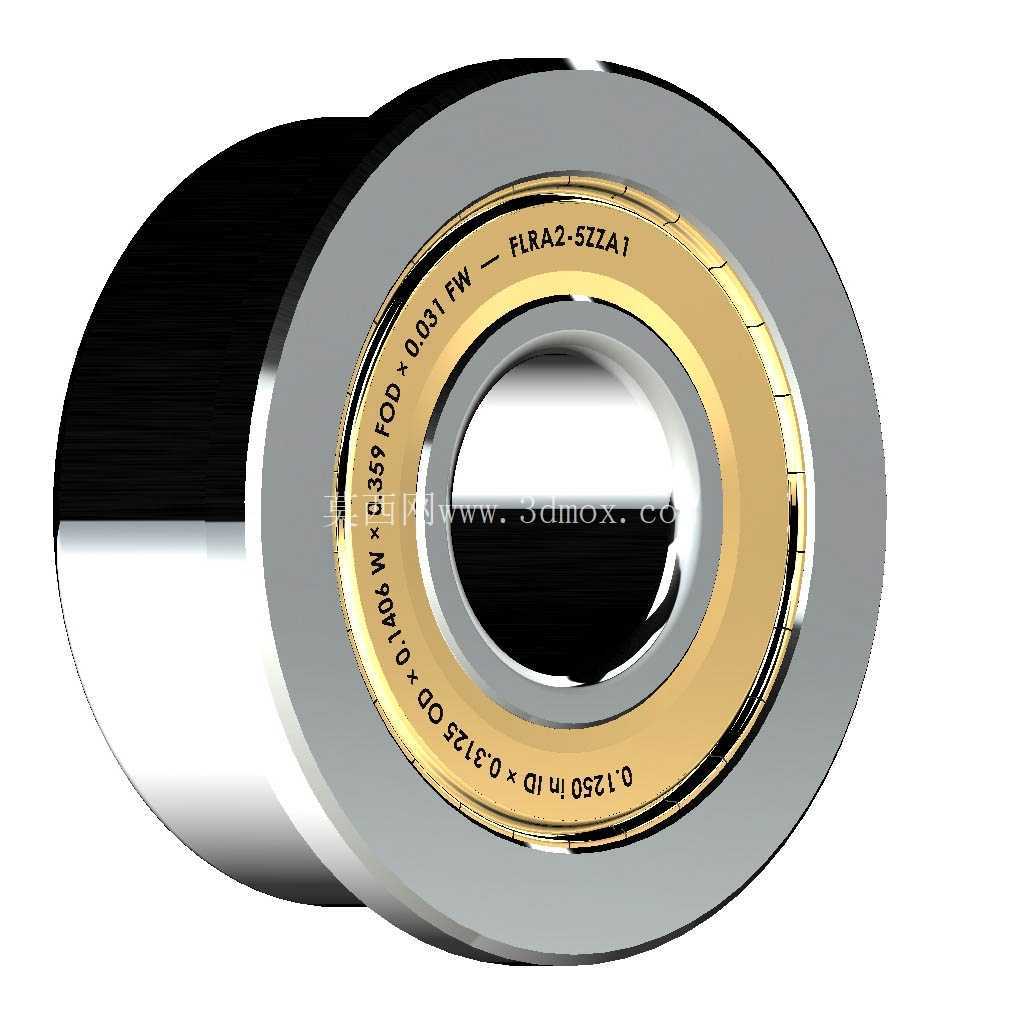

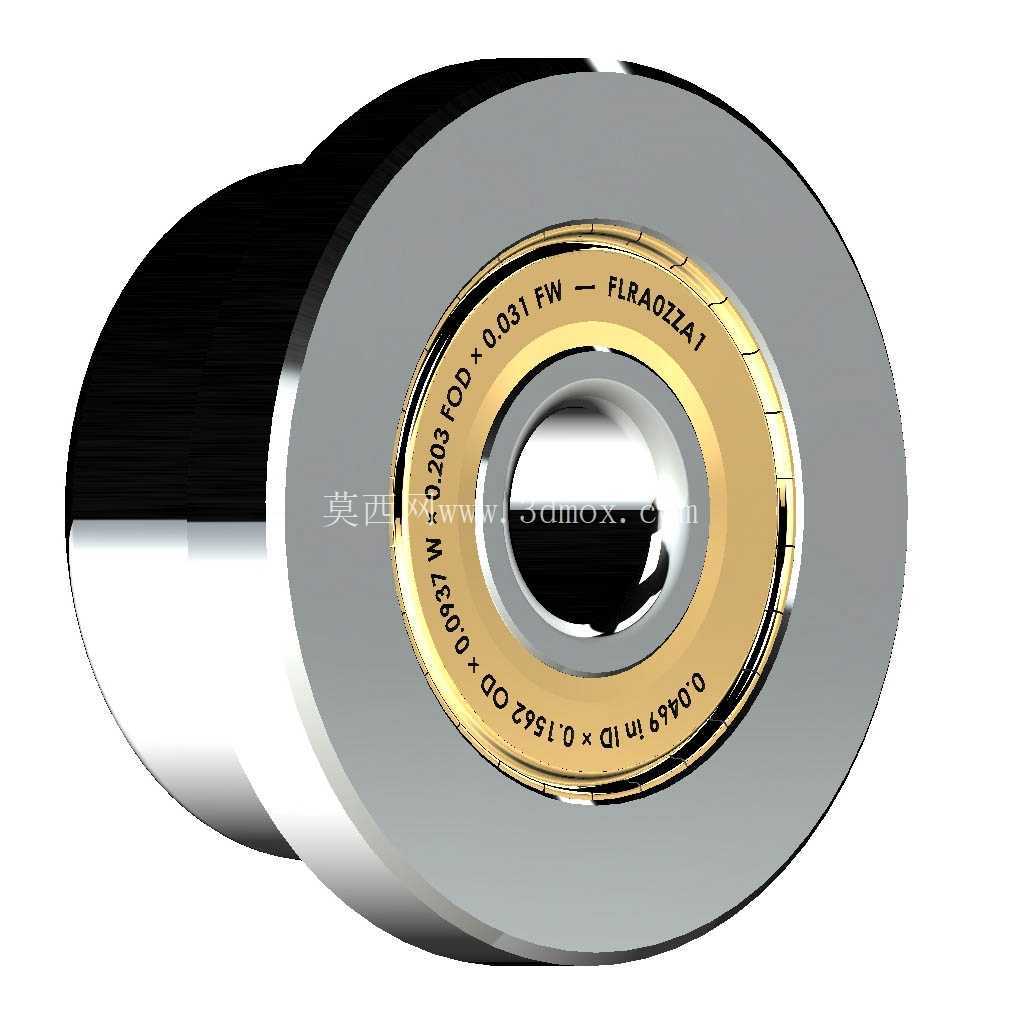

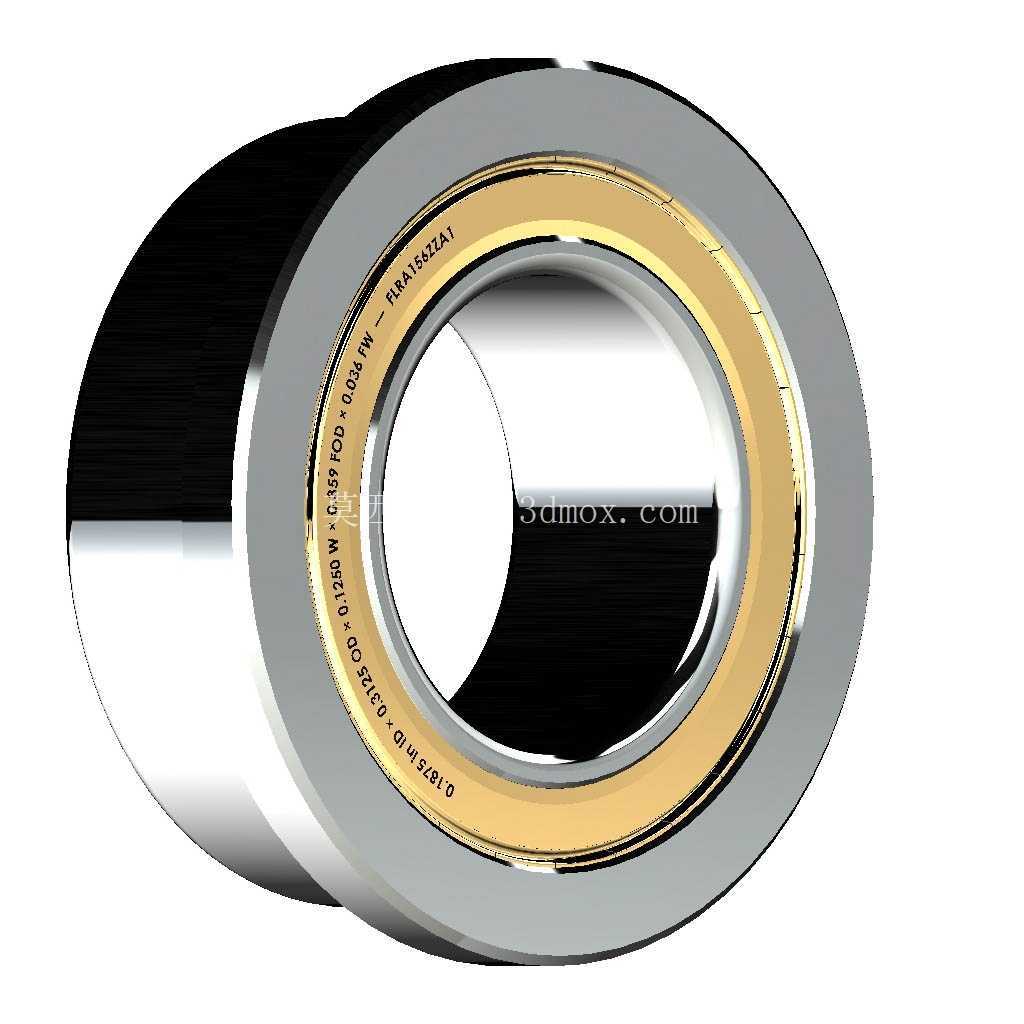

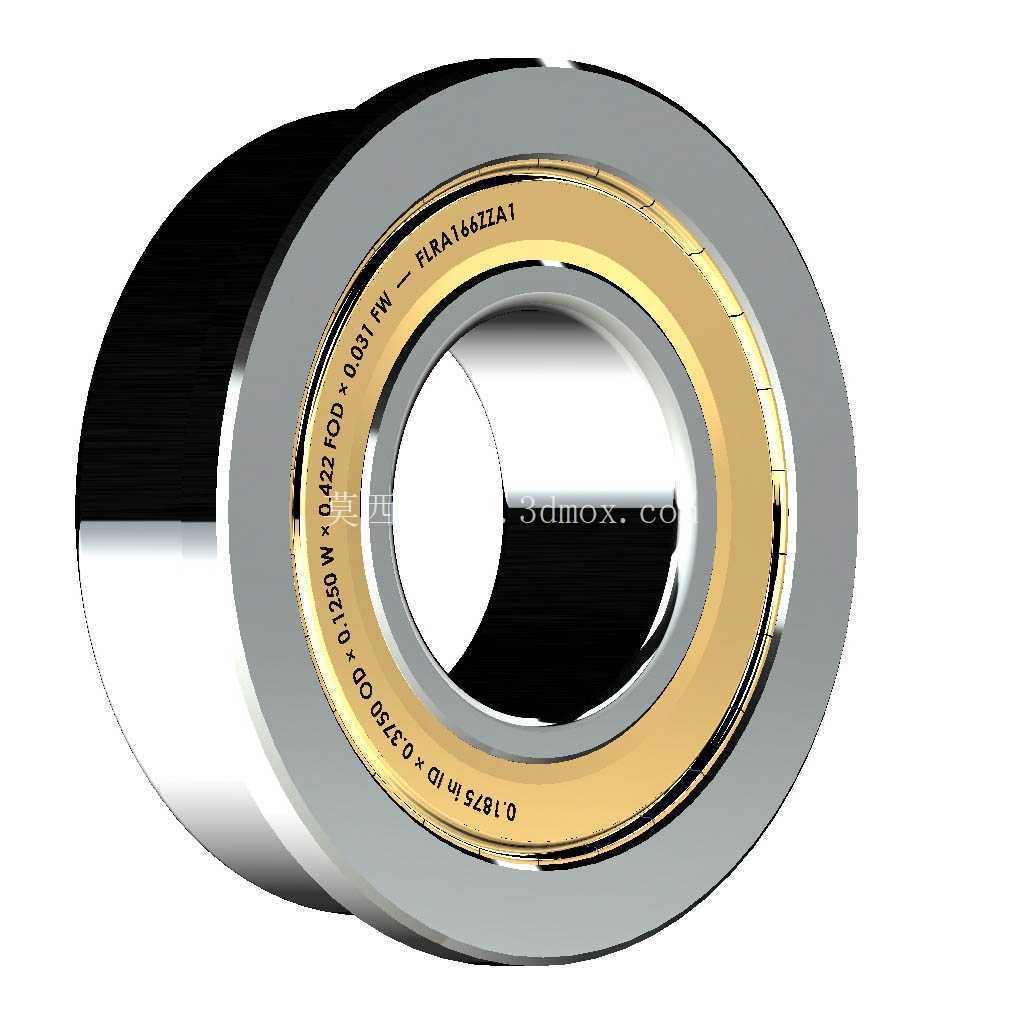

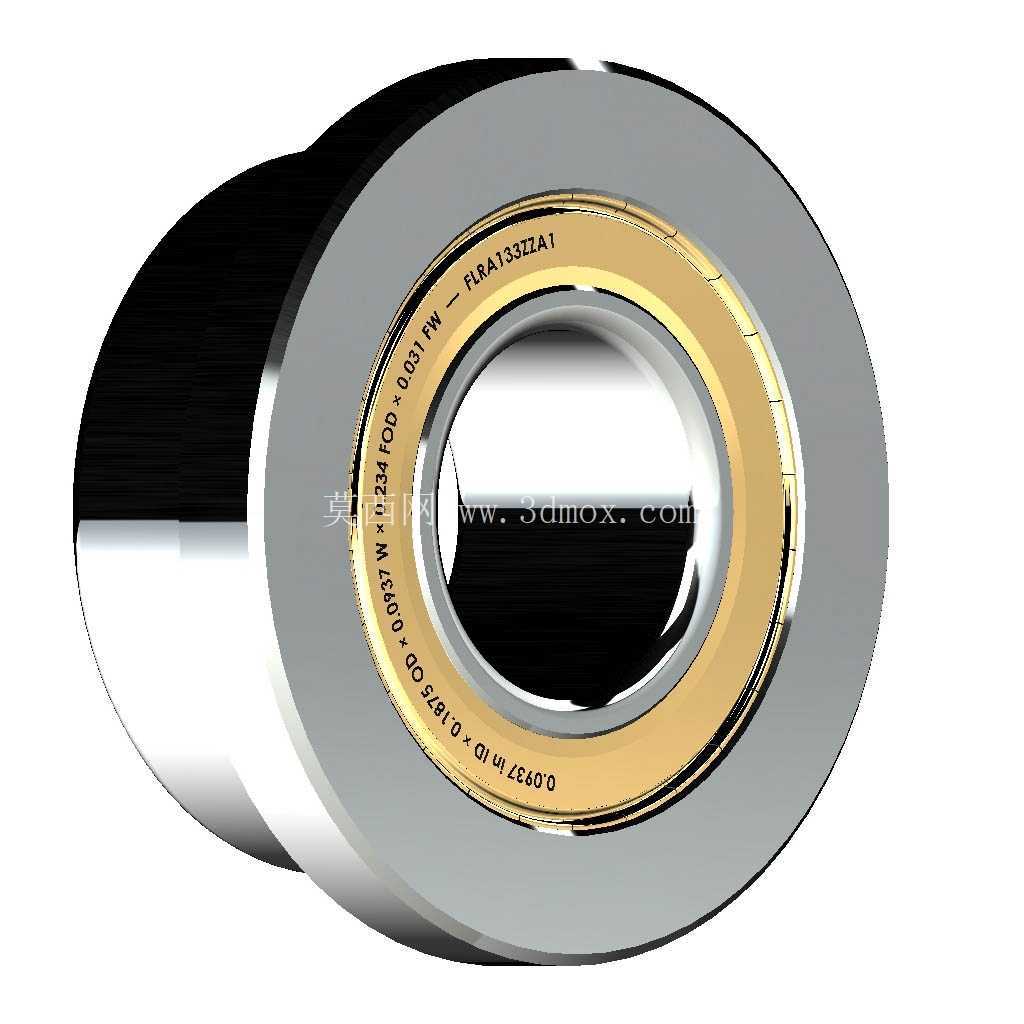

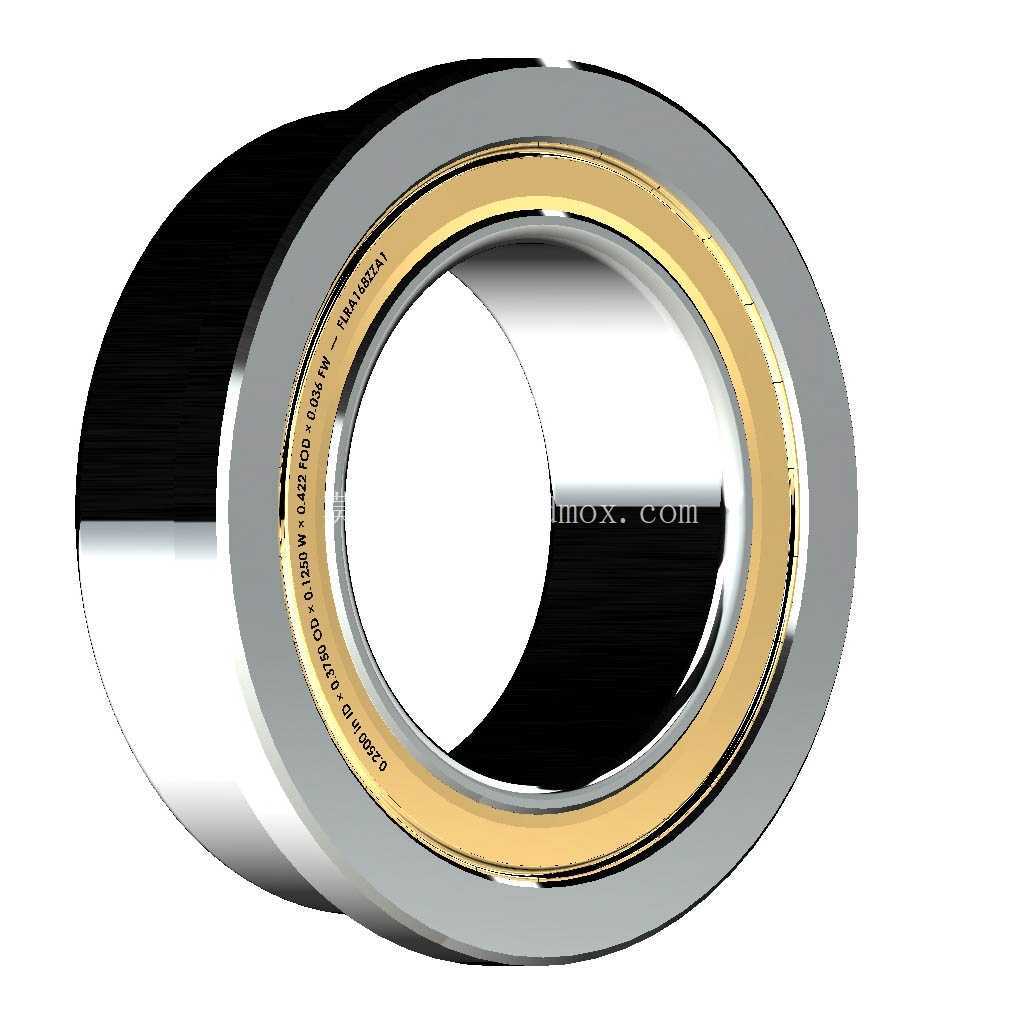

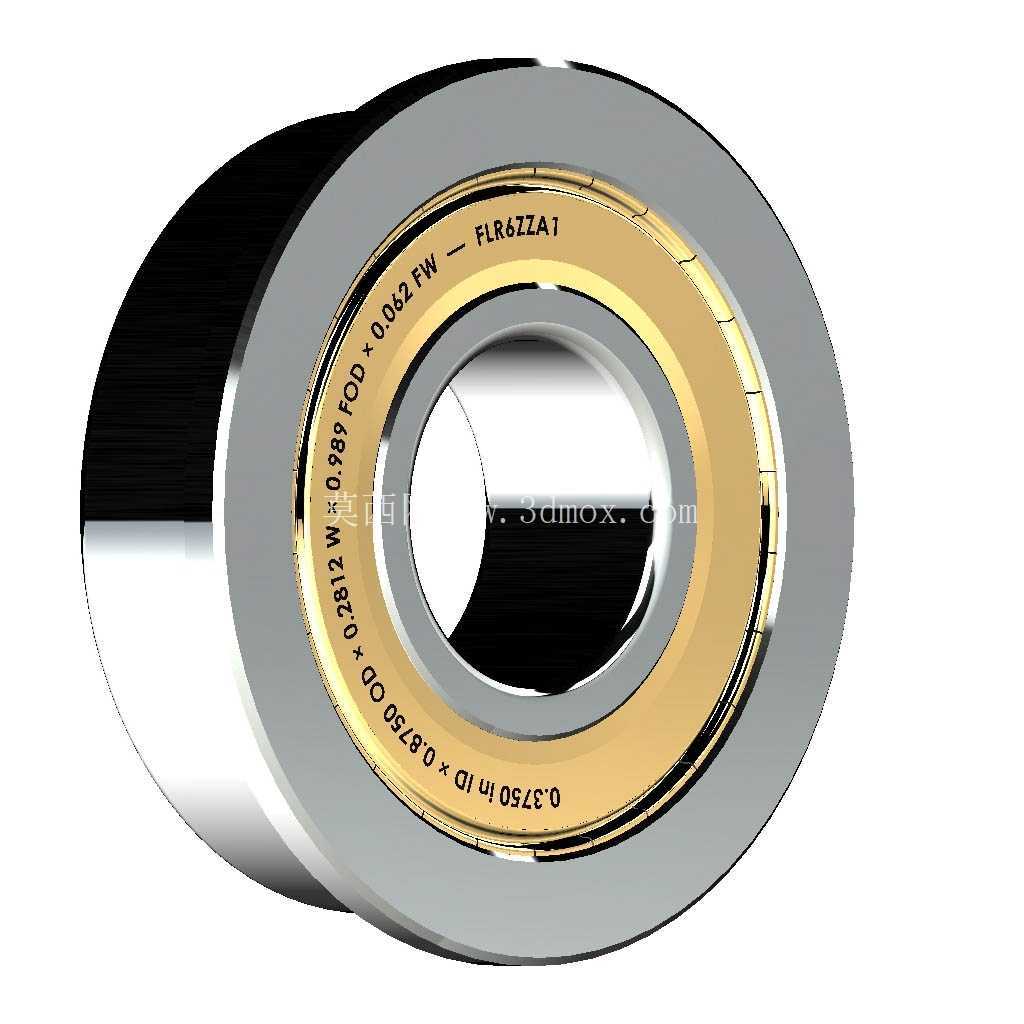

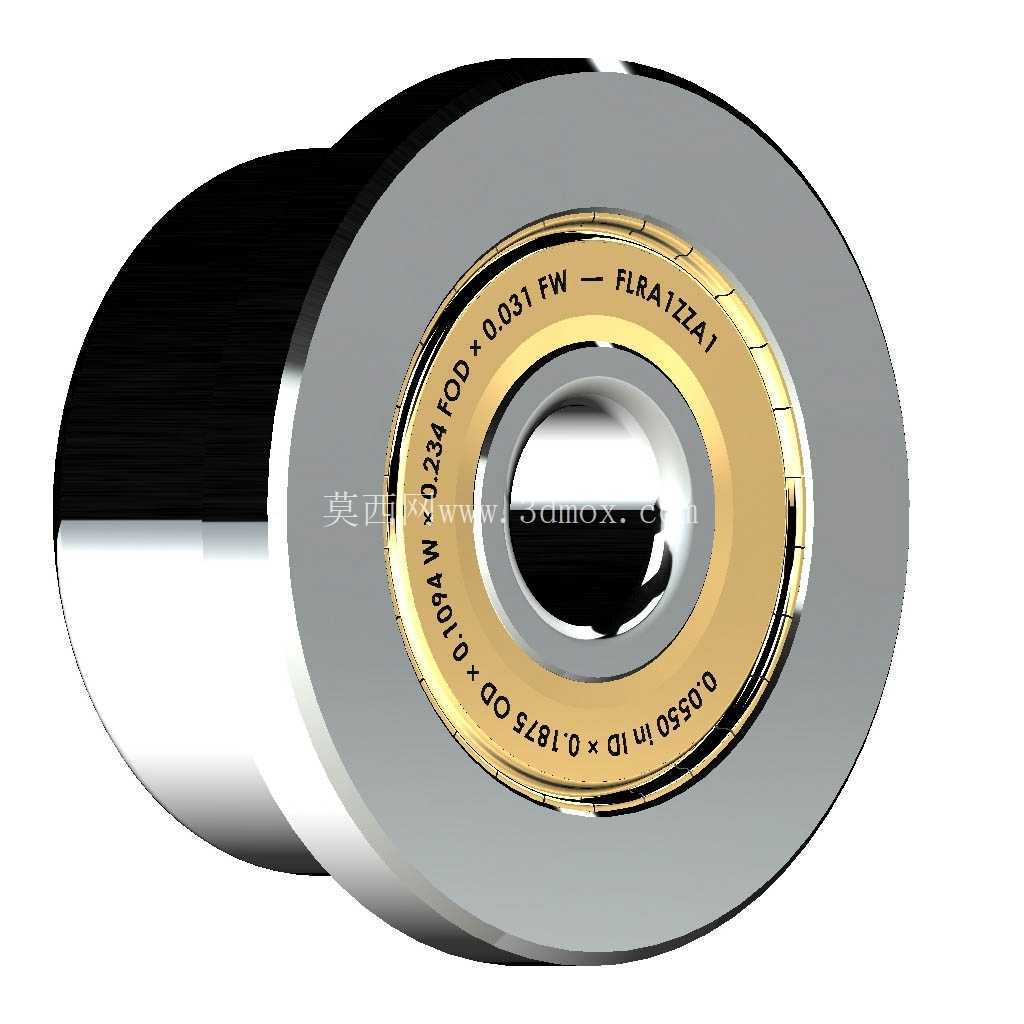

　　设计思路上采用全参数化的尺寸驱动逻辑，将法兰直径、轴承内孔尺寸、安装孔位分布、轴承座本体宽度、屏蔽盖配合公差全部纳入参数关联体系，结构设计人员在选型适配时，仅需调整对应尺寸代码即可快速生成匹配对应轴径、对应安装空间的轴承座模型，无需从零开始绘制滚道、保持架、屏蔽盖的细节结构；尺寸代码的命名逻辑直接对应轴承的核心参数，前缀FL、FLRA直接区分标准宽度法兰与非标超宽法兰结构，后缀ZZ直接标识双屏蔽配置，中间的数字段直接对应英制尺寸下的内孔、外径、宽度参数，选型时可直接根据轴的配合尺寸快速匹配对应型号，无需反复核对零散的尺寸表。

　　从安装边界来看，这类英制微型轴承座的法兰边外径与座体本体的同轴度公差控制在极小范围内，安装时法兰端面与安装基板的贴合面平面度要求较高，避免锁紧后轴承内孔出现偏斜导致转轴转动卡滞；内孔与转轴的配合推荐采用过渡配合，过盈量过大会导致轴承径向游隙被挤压消除，转动时出现阻尼过大、温升过快的问题，间隙过大则会出现转轴径向窜动，影响传动精度；法兰上的安装孔采用沉头设计，锁紧螺钉的头部不能突出法兰端面，避免与相邻的传动部件发生运动干涉。

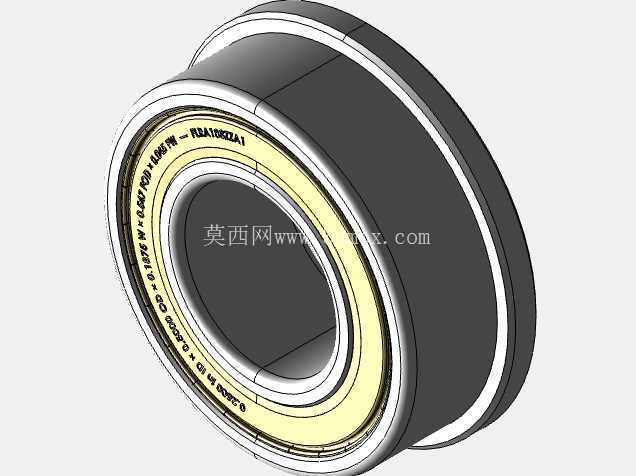

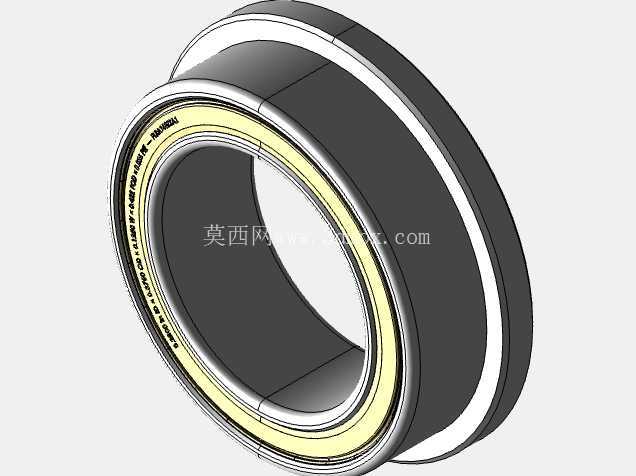

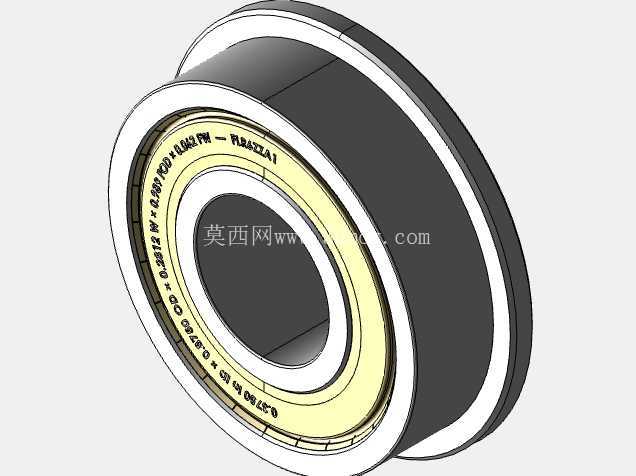

　　在实际建模还原过程中，需要重点关注轴承滚道与钢球的配合间隙、保持架的兜孔间隙、屏蔽盖与外圈的扣合结构细节，这些细节直接影响后续做运动仿真时的真实性，若忽略配合间隙，仿真过程中会出现零部件过定义的报错，无法正常模拟轴承的转动状态；同时法兰安装孔的位置度公差需要在模型中通过几何约束体现，保证生成的工程图能够直接指导生产加工，避免出现孔位偏差导致安装时无法对位。这类轴承座在小型精密设备中的应用占比逐年提升，尤其是在3C电子组装设备的微小转轴支撑、小型流体控制阀的阀杆定位、精密光学设备的调焦机构转轴支撑场景中，一体式法兰微型轴承座的装配效率、定位精度都远优于分体式的轴承加挡圈的固定方案，设计选型时只需要匹配对应轴径、对应载荷等级的型号，即可快速完成转轴支撑结构的设计，大幅缩短精密小型设备的研发周期。
