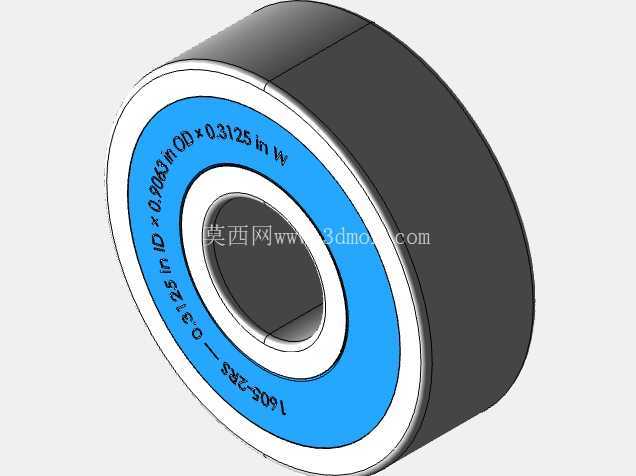

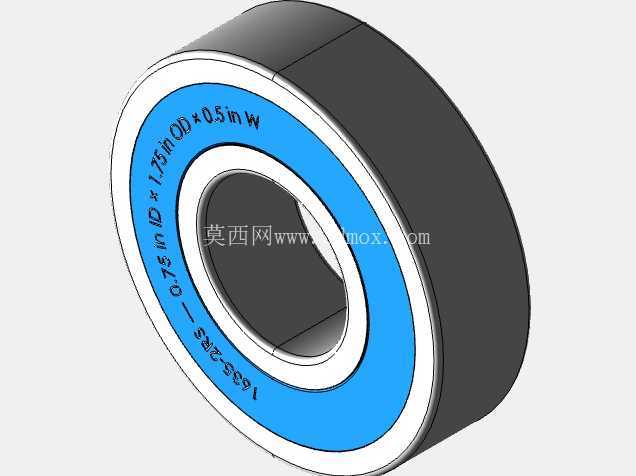

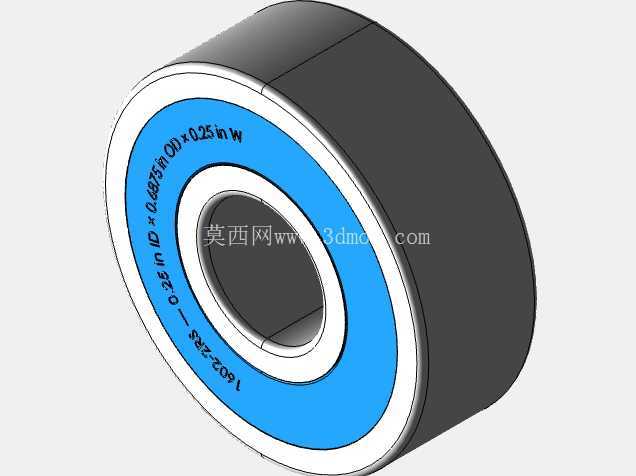

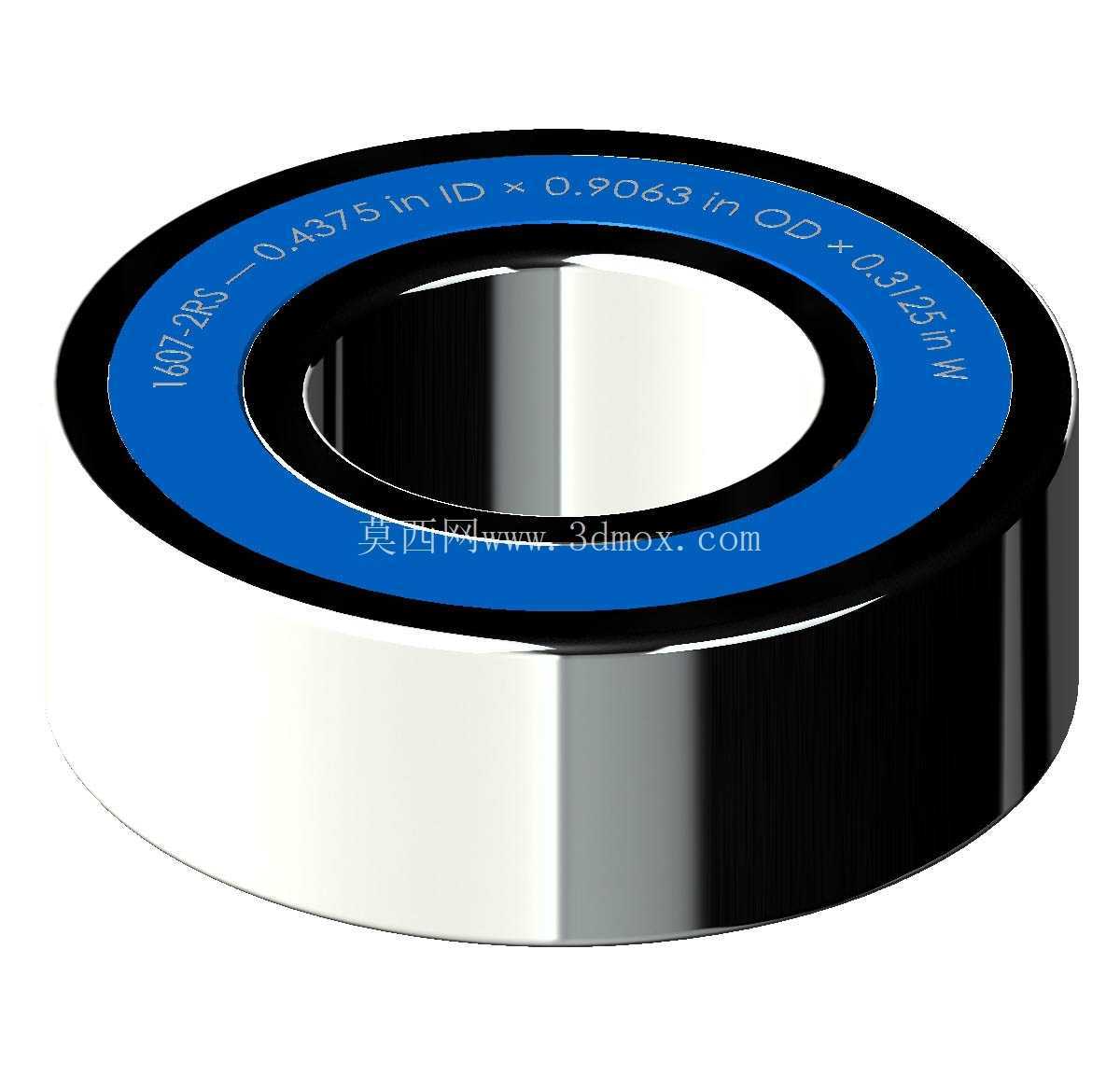

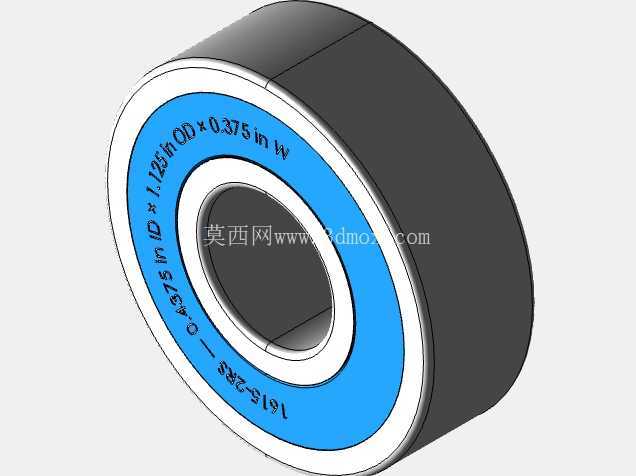

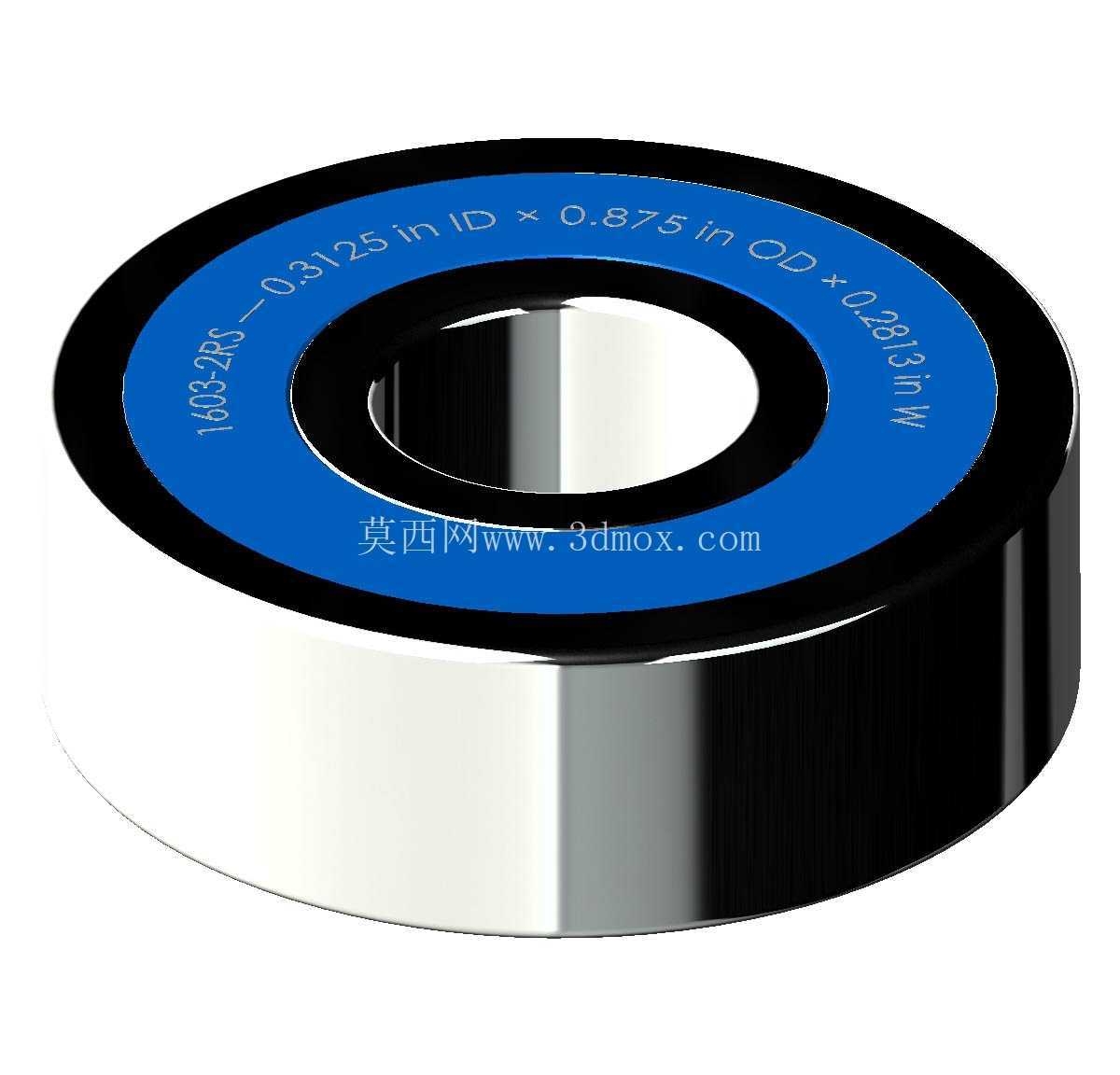

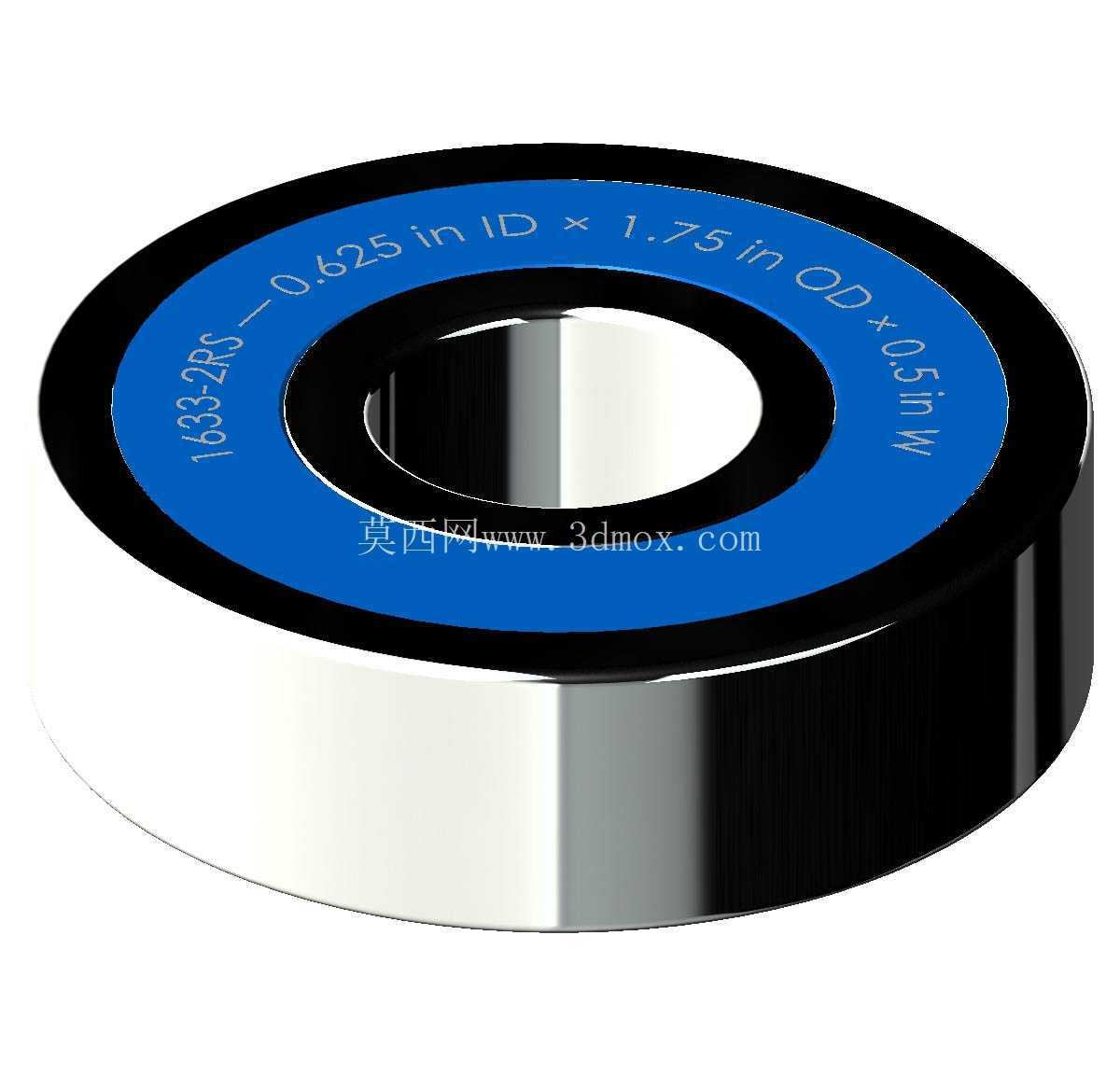

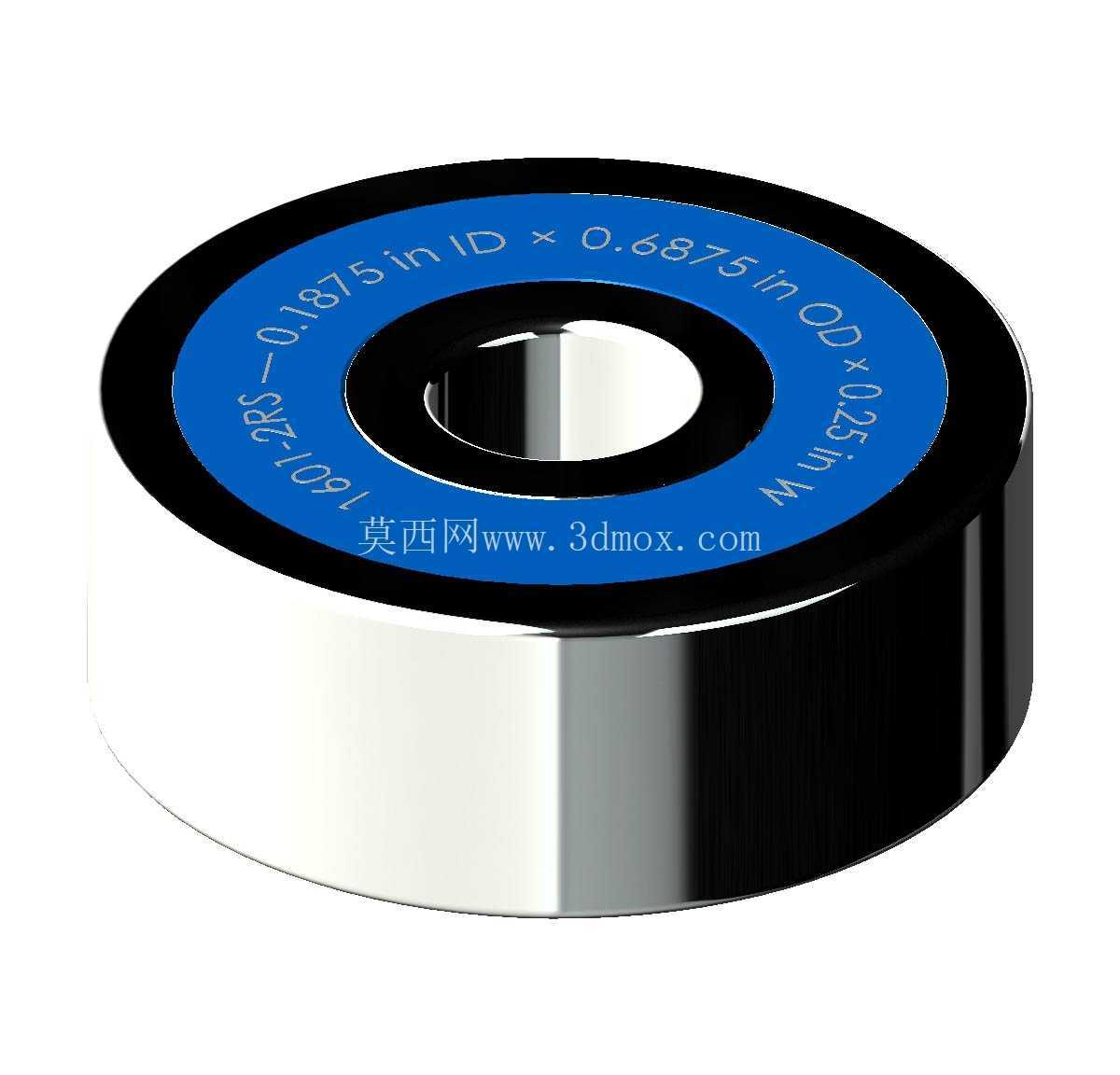

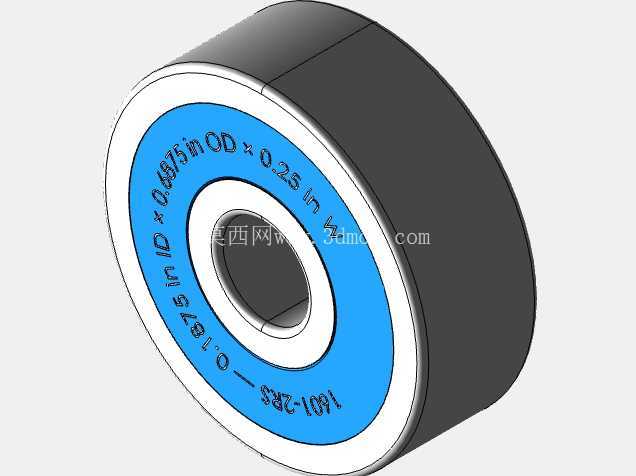

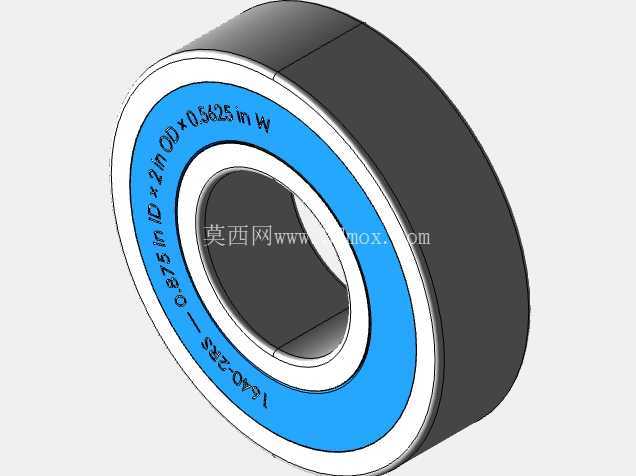

英制双密封深沟球轴承系列参数化设计

　　在轻工输送、小型动力传动、家电传动组件、园林机械动力输出端这类对安装空间有英制尺寸要求的场景里，1600系列薄截面双密封轴承的应用覆盖度一直很高，这类轴承的径向截面尺寸比标准6000系列更薄，适合轴向安装空间受限、载荷中等的转动副位置，常见于小型输送带辊筒端部支撑、园林工具的主轴定位、办公设备的辊轴传动、小型电机的端盖支撑位，日常选型中经常遇到同一安装腔体内需要匹配不同内径规格的同系列轴承，逐个建模会耗费大量重复劳动，这套参数化的轴承模型库刚好解决了这类重复建模的痛点。

　　从实际使用的功能特性来看，双密封结构的轴承自带双侧接触式橡胶密封盖，能够在装配后直接阻挡外界粉尘、切削碎屑、轻度喷淋的水汽进入轴承内部滚道，不需要额外设计外置密封结构，对于很多没有集中润滑系统的小型设备来说，这类预填润滑脂的双密封轴承可以实现长期免维护运行，大幅降低设备后期的运维成本。和开式轴承相比，双密封结构的轴承外圈带有密封槽定位结构，密封盖和内圈的密封唇口过盈配合，既不会在运转过程中出现密封盖脱落的问题，也能保证内圈转动时密封唇口的贴合度，避免润滑脂泄漏污染周边的传动组件。

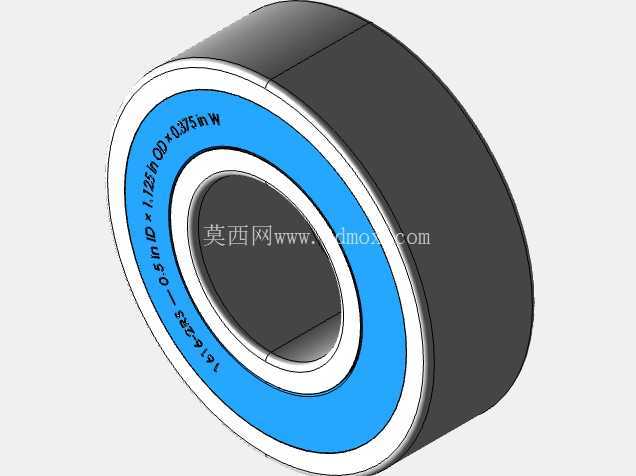

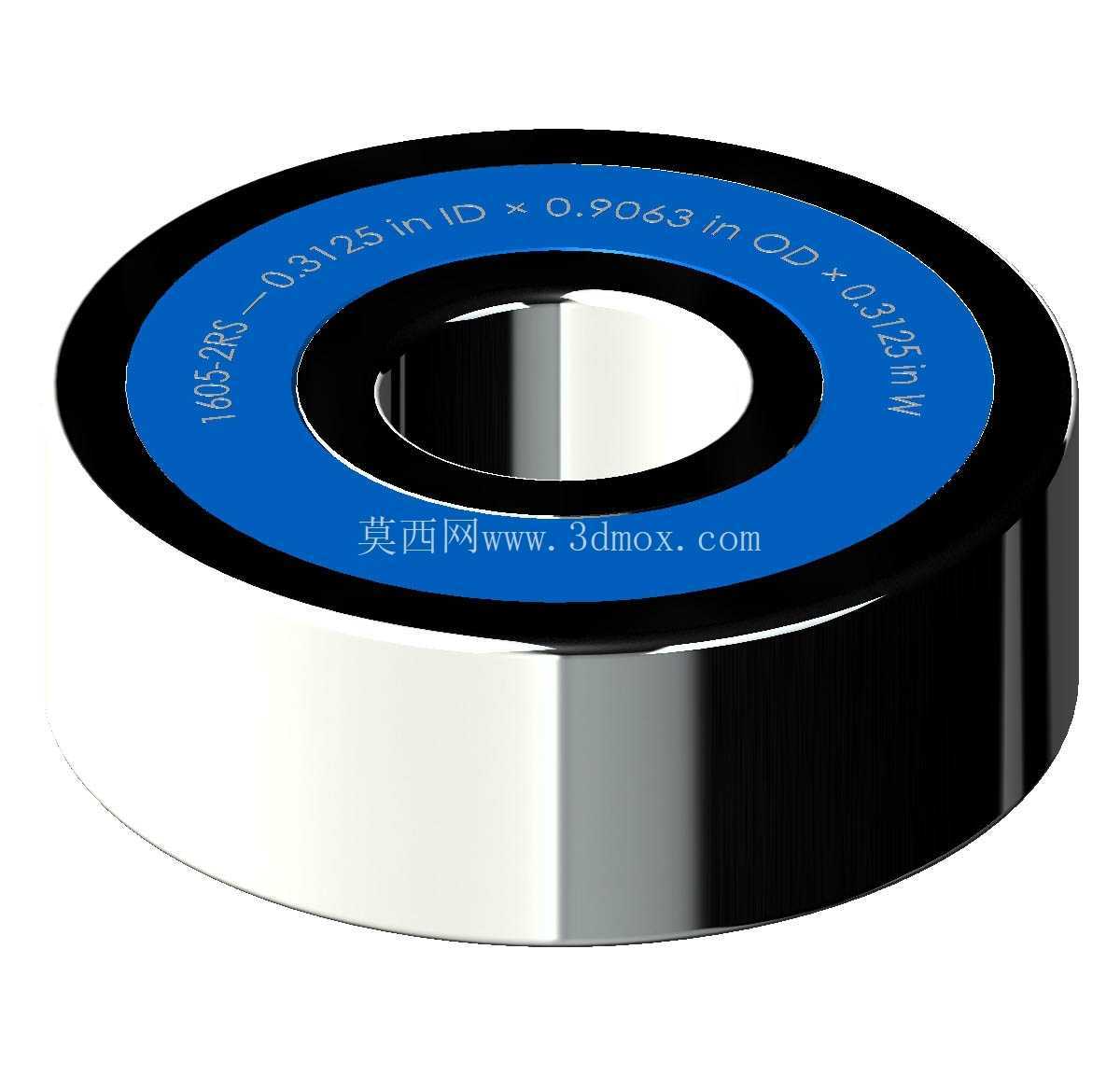

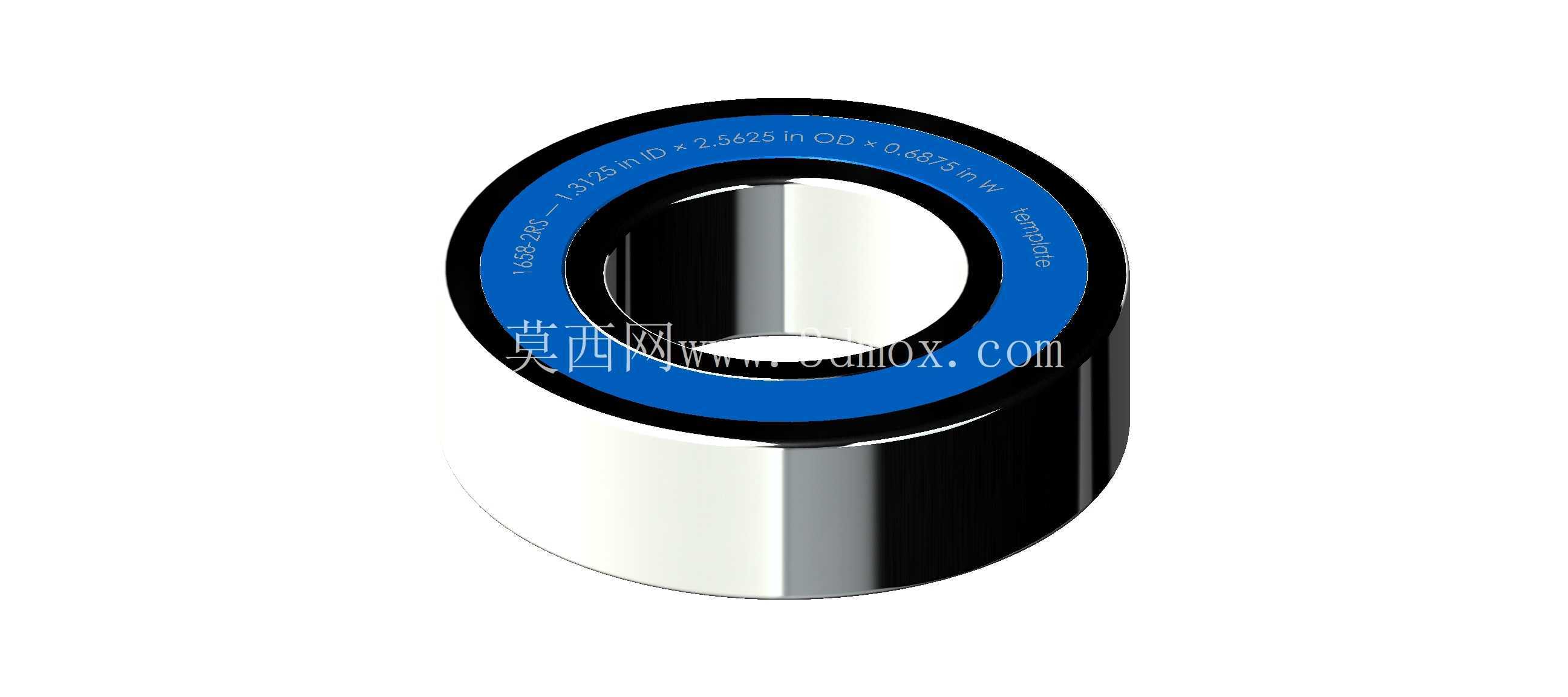

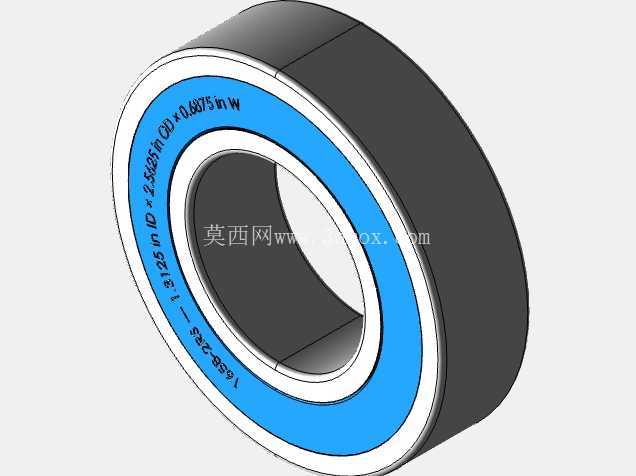

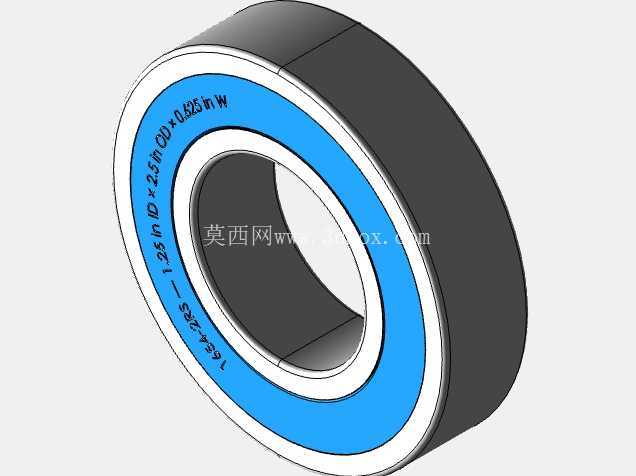

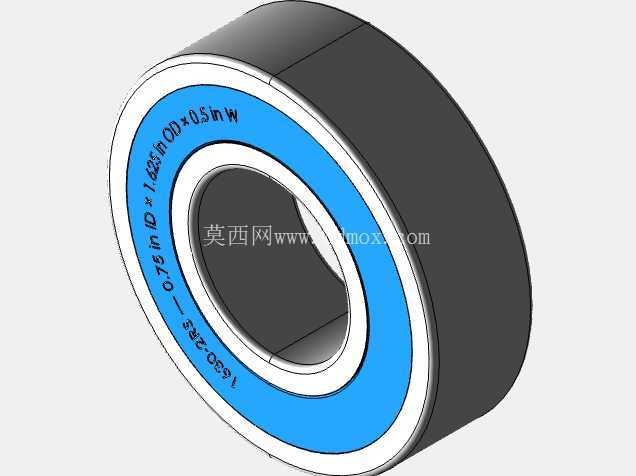

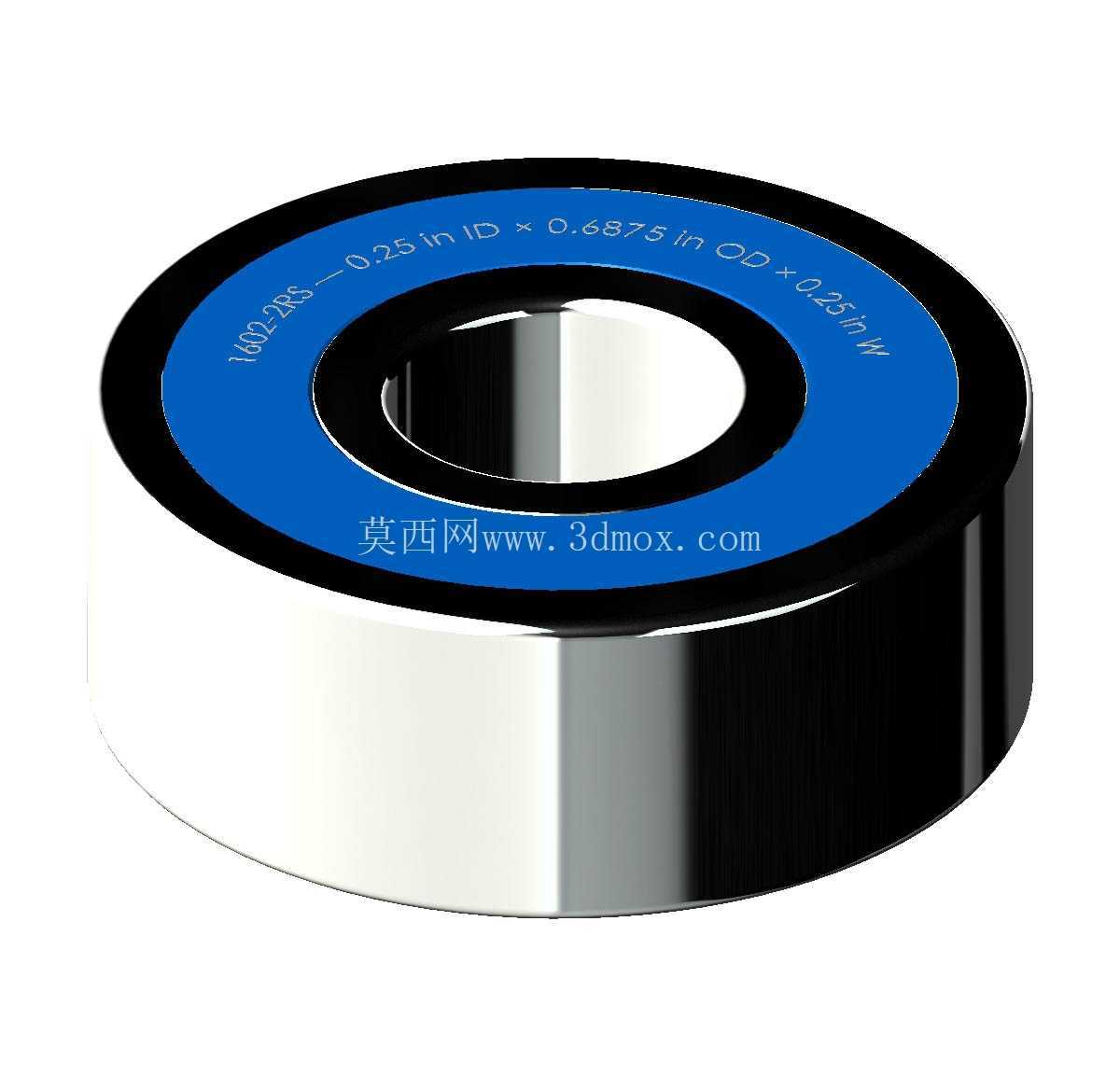

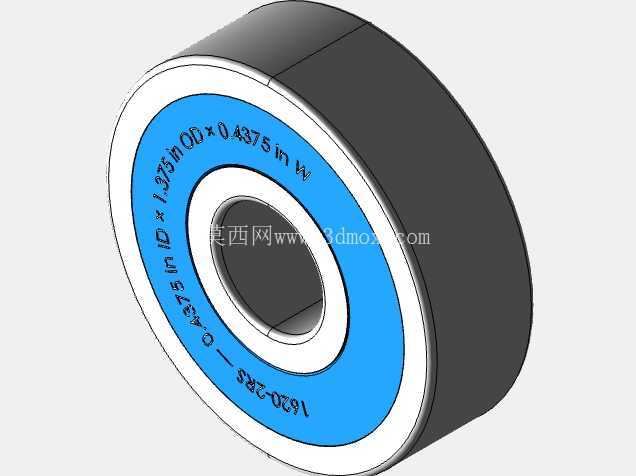

　　这套模型的设计思路完全贴合工程选型的实际逻辑，整个系列的轴承保持了统一的截面比例规则，同系列不同内径的产品，外圈外径、内圈内径、轴承宽度的尺寸递推完全符合英制轴承的标准尺寸规范，全局参数文件统一管控了滚道曲率、钢球直径、钢球数量、密封盖的截面形状、保持架的兜孔间隙这些通用结构特征，修改内径参数时所有关联结构会自动同步更新，不需要逐个调整每个特征的尺寸。建模时还原了真实轴承的工艺细节，比如外圈的密封槽倒角、内圈的密封唇配合面粗糙度对应的结构特征、钢球和滚道的接触角位置、保持架的径向定位间隙都和实物保持一致，导入装配体后可以直接用于干涉检查、运动仿真，不需要再额外修正结构细节。

　　从安装边界的角度来看，这个系列的轴承安装时需要匹配轴的公差带为k5，轴承座孔的公差带为J7，装配时密封盖一侧不能承受过大的轴向压紧力，否则会导致密封唇变形，影响密封效果和运转阻力。模型里预留的安装定位尺寸完全符合英制轴承的安装规范，内圈的轴肩定位高度、外圈的座孔挡肩高度都做了准确还原，设计装配结构时可以直接参考模型的台阶尺寸设计轴和座孔的定位结构，避免出现定位肩过高导致拆卸困难、或者定位肩过低导致轴承轴向窜动的问题。轴承的端面倒角尺寸也符合装配导入的要求，自动装配时可以顺利导入安装位，不会出现倒角干涉导致的装配失败问题。

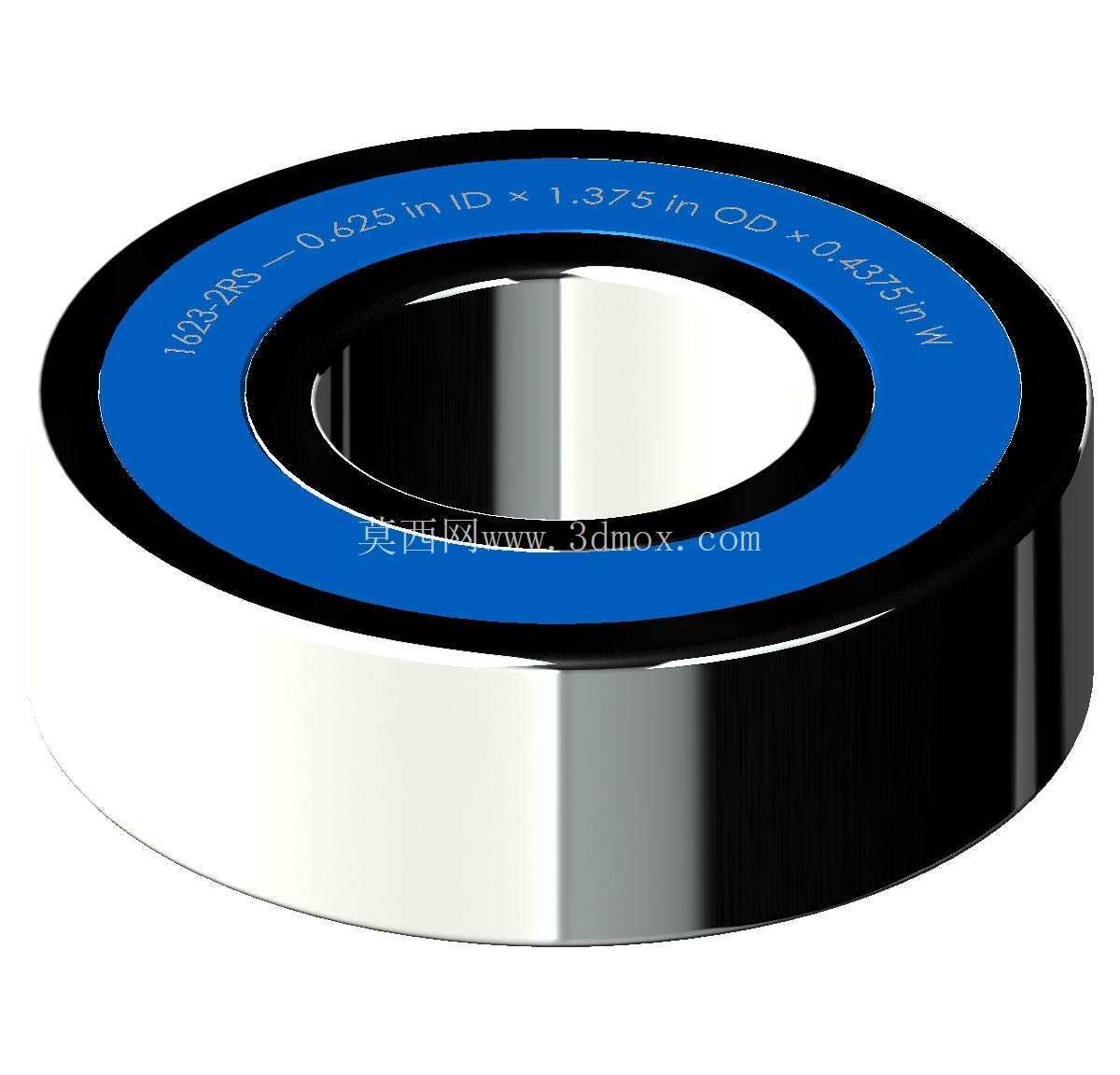

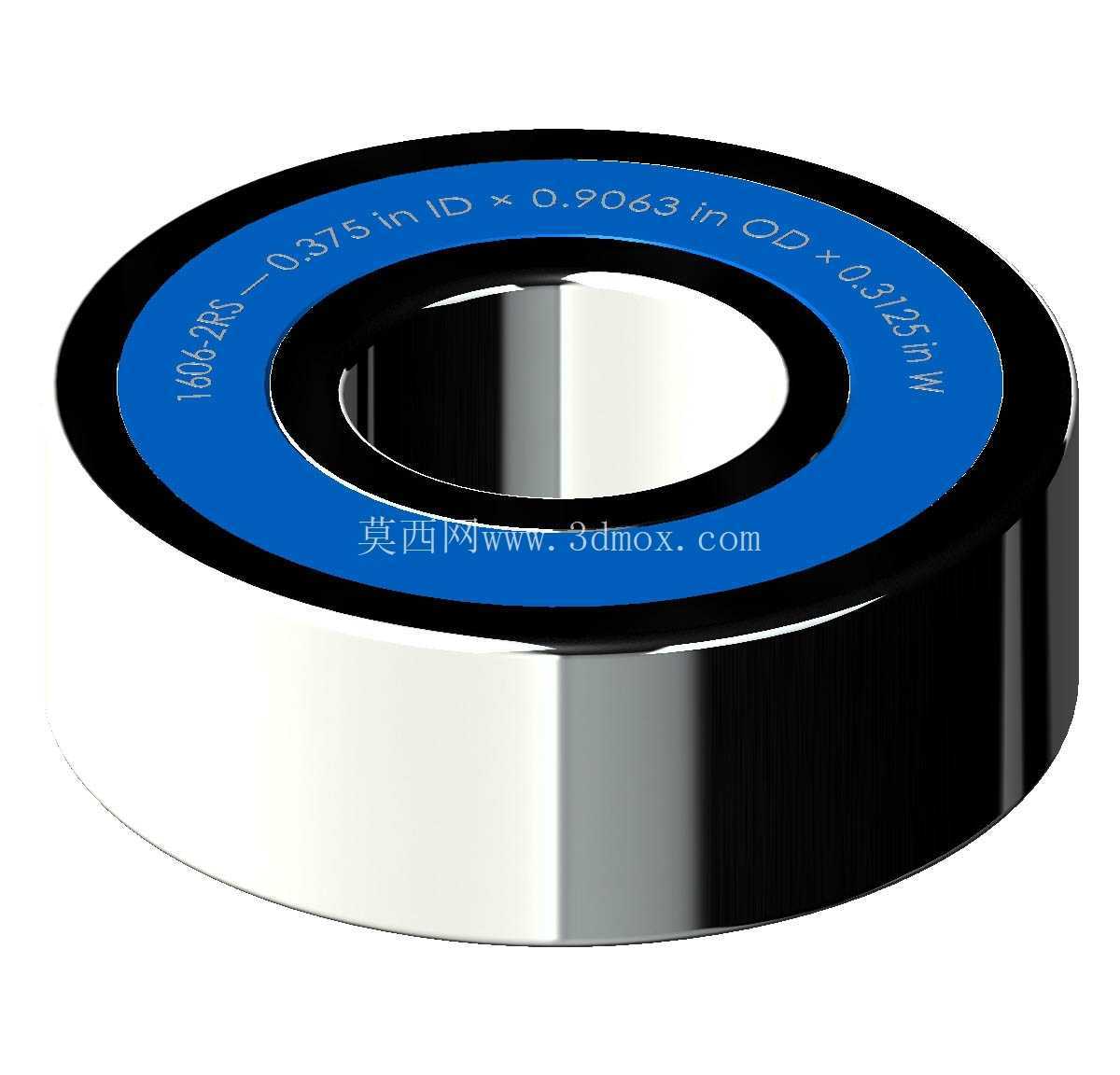

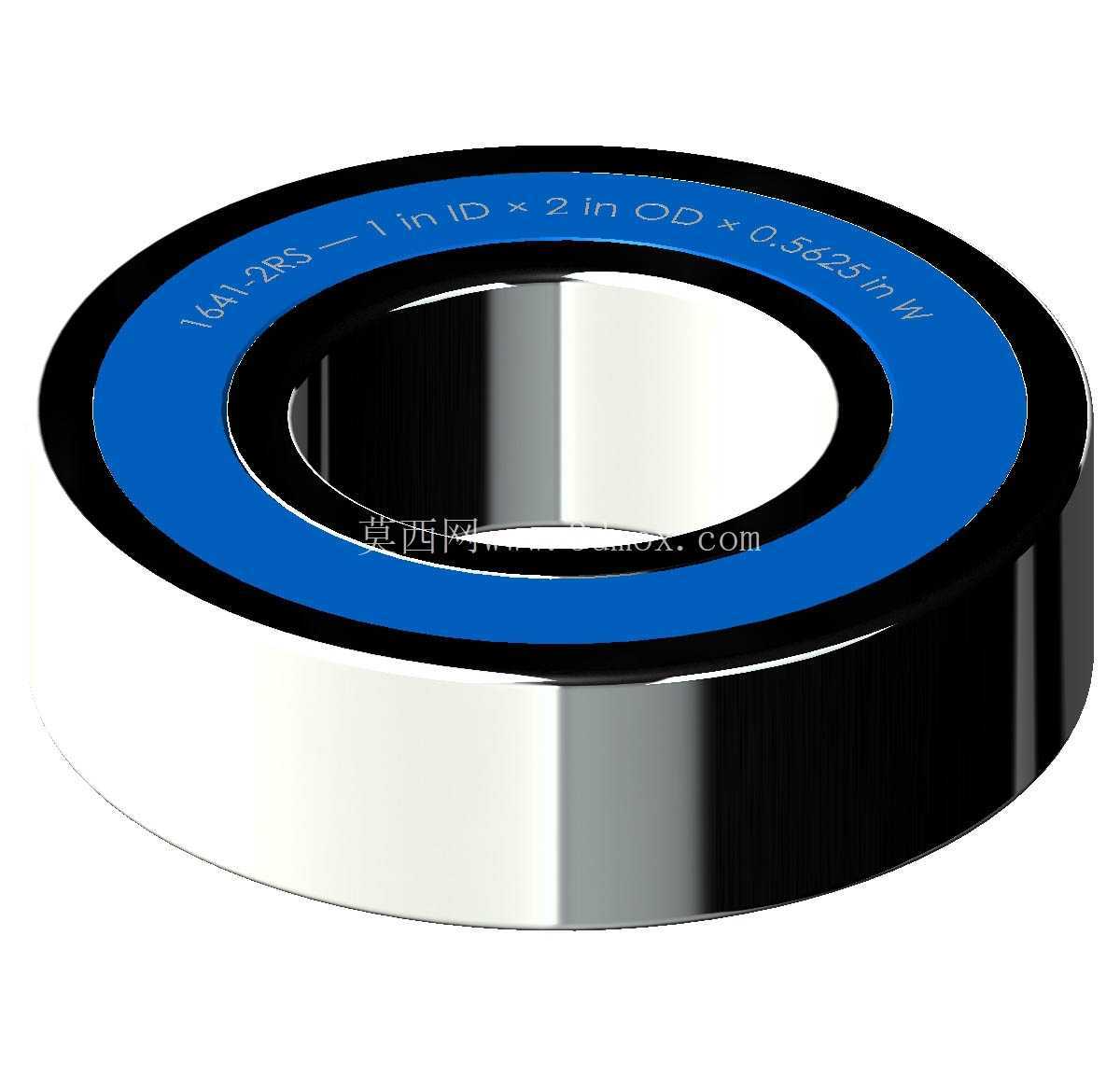

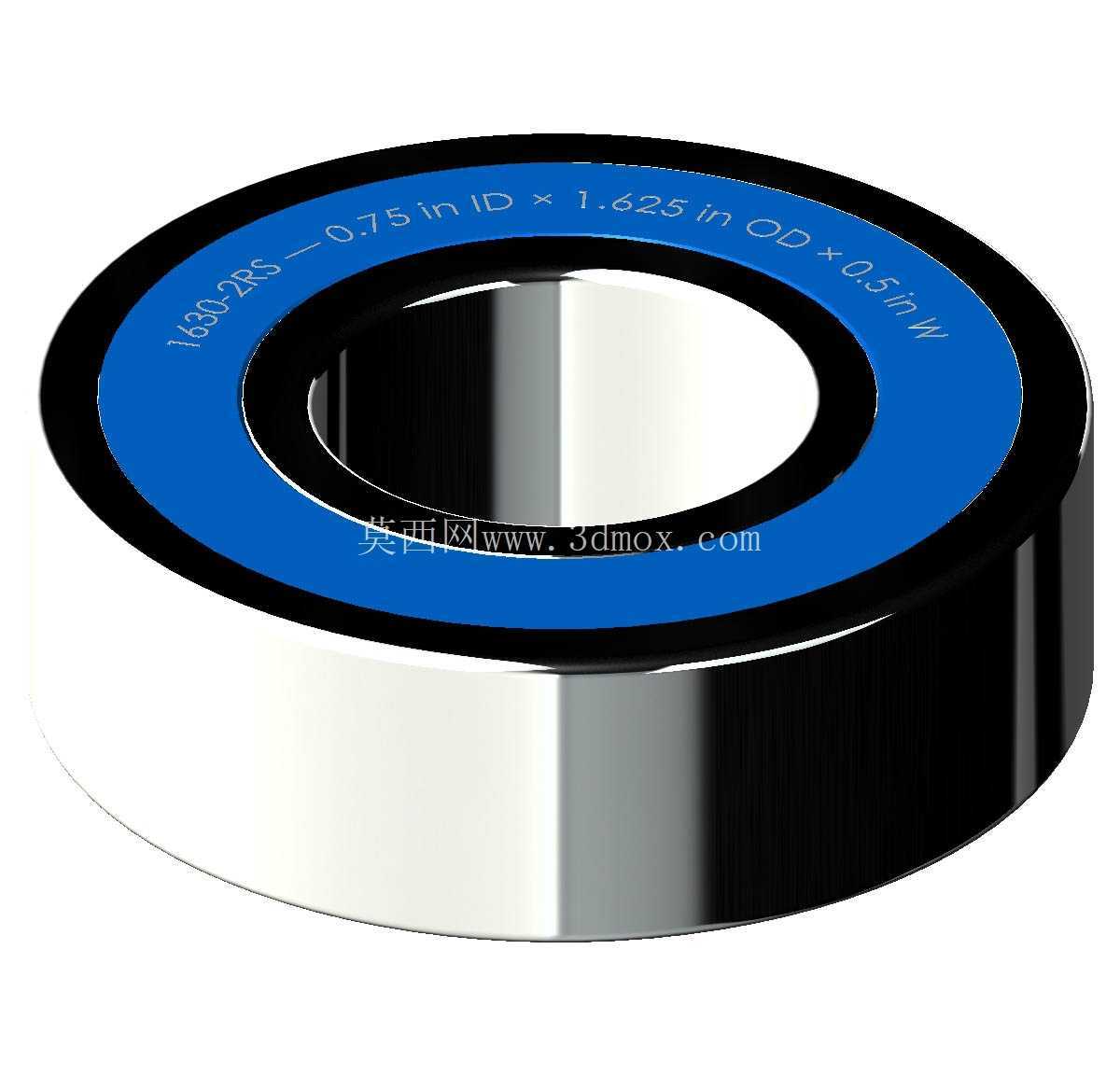

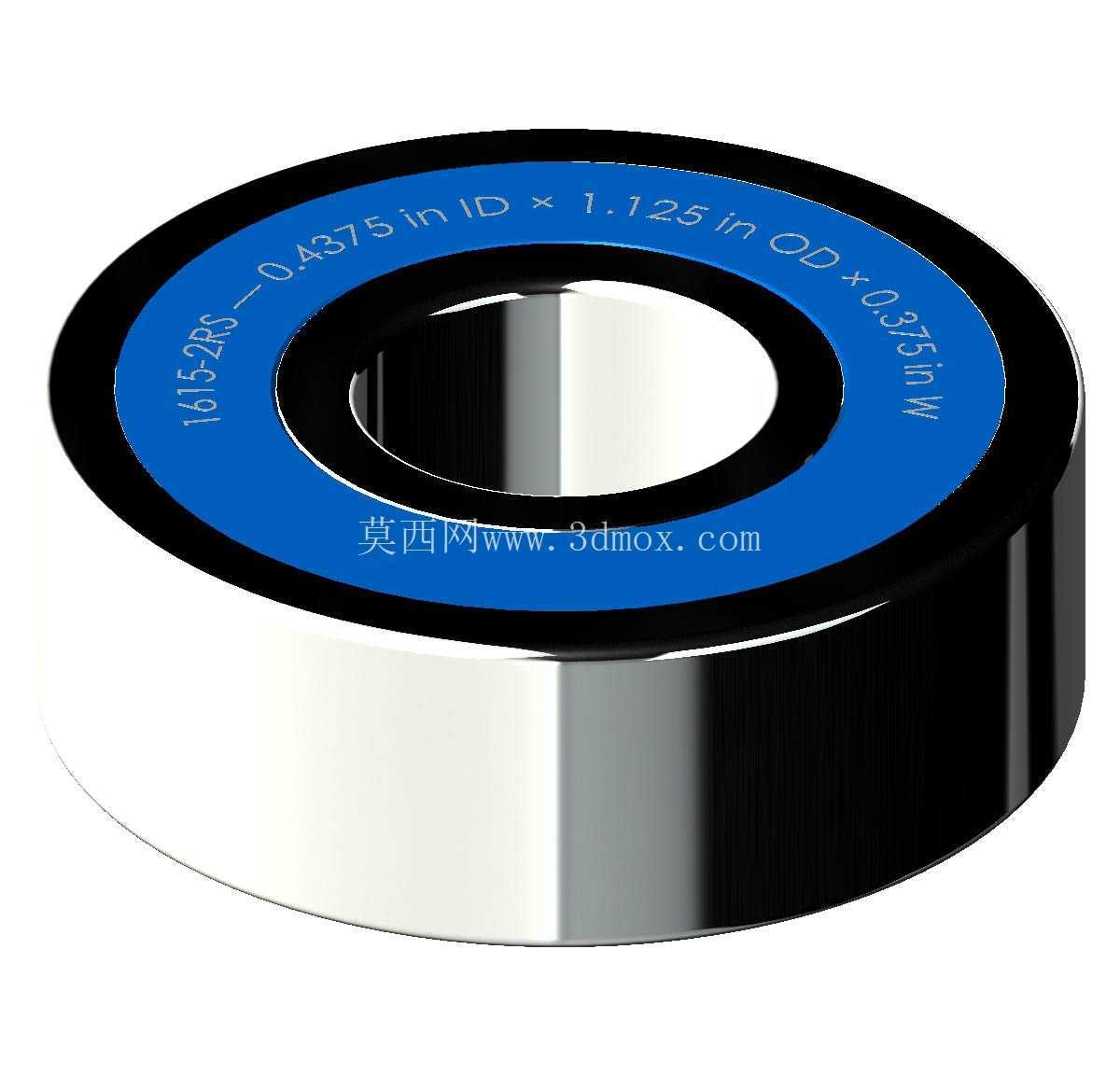

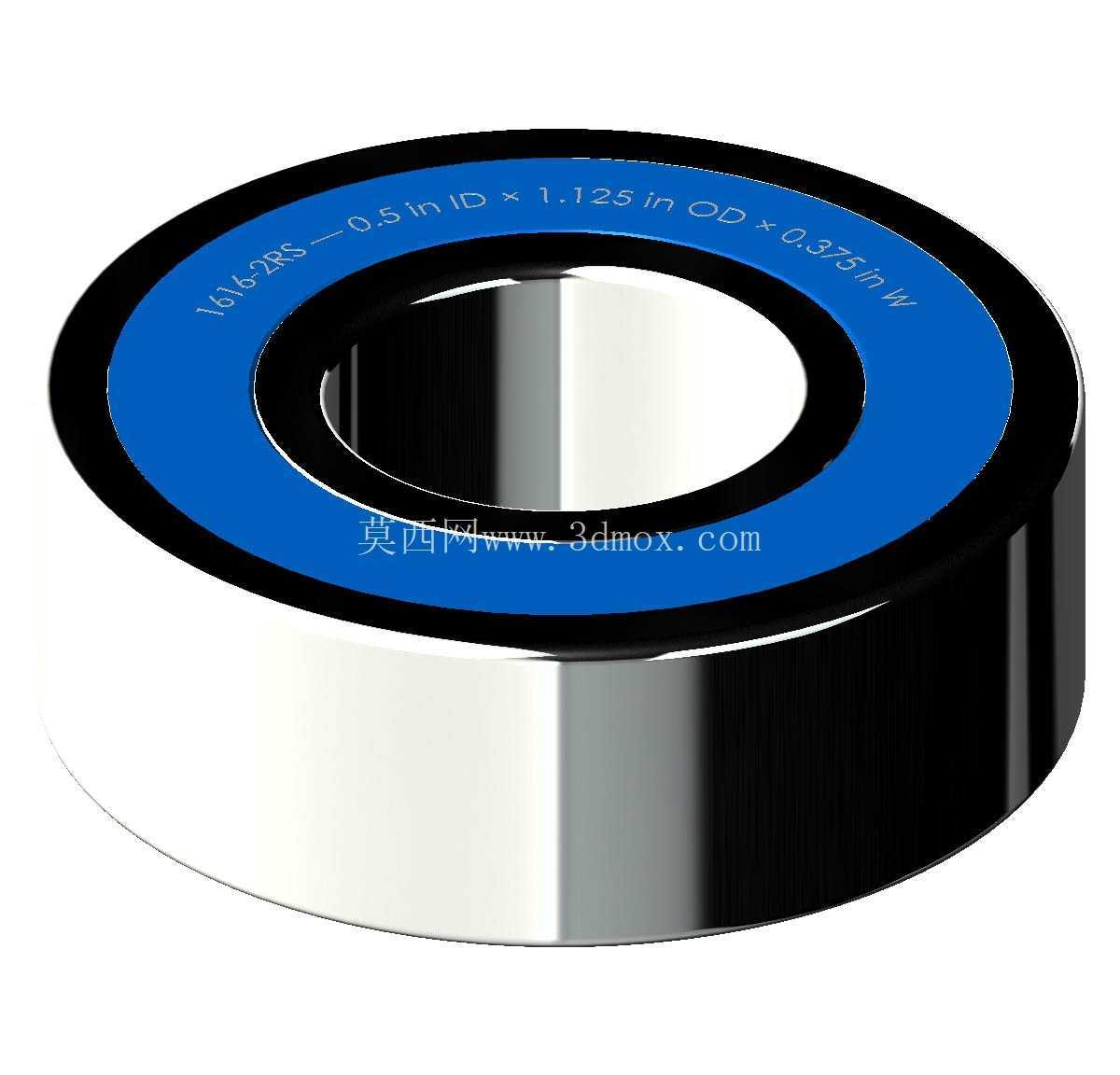

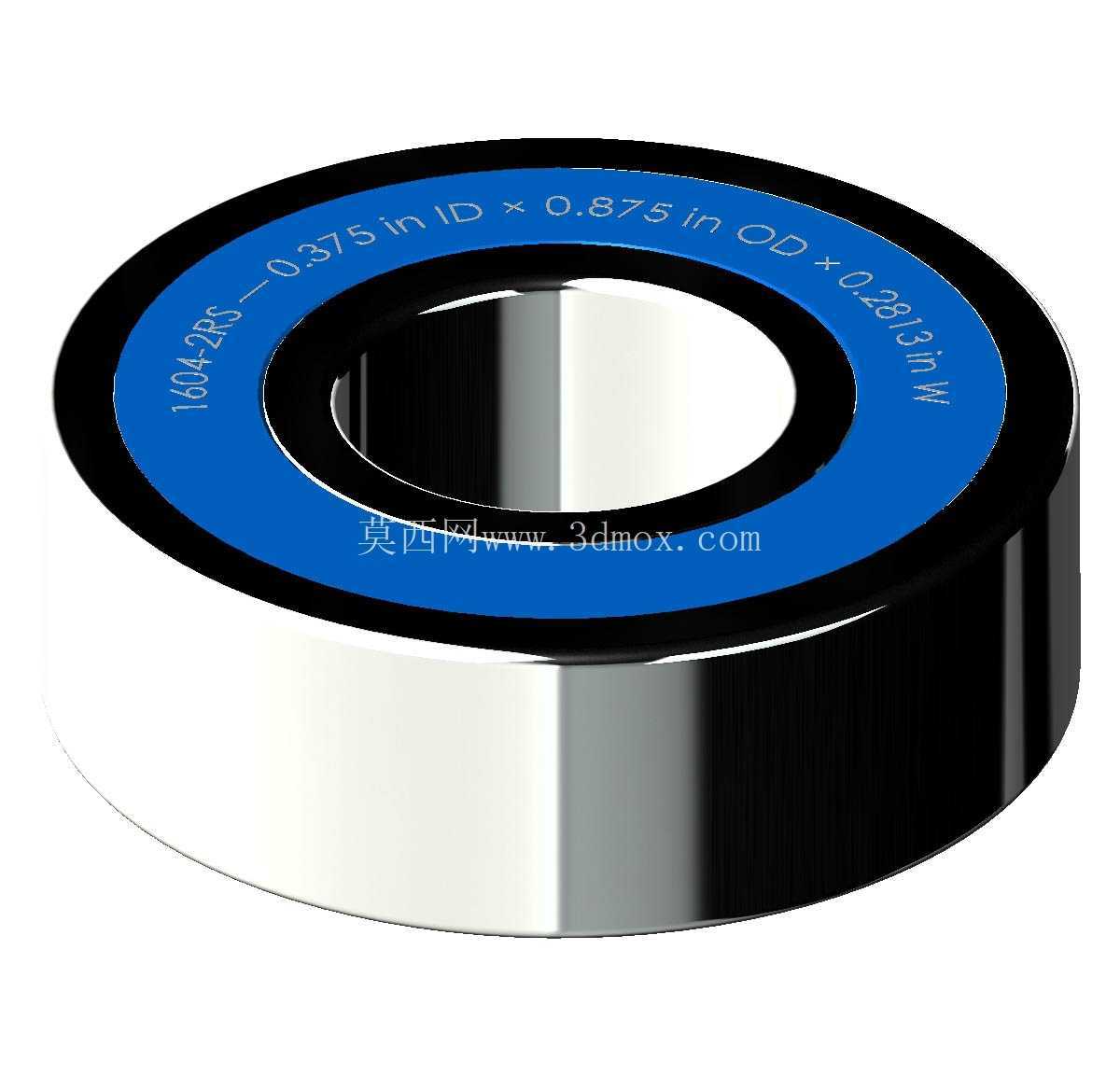

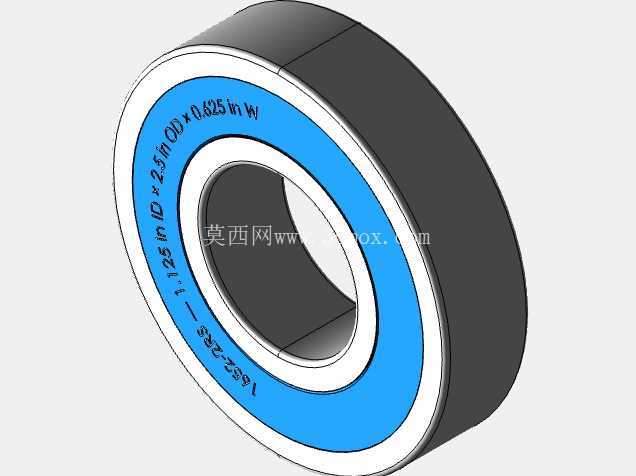

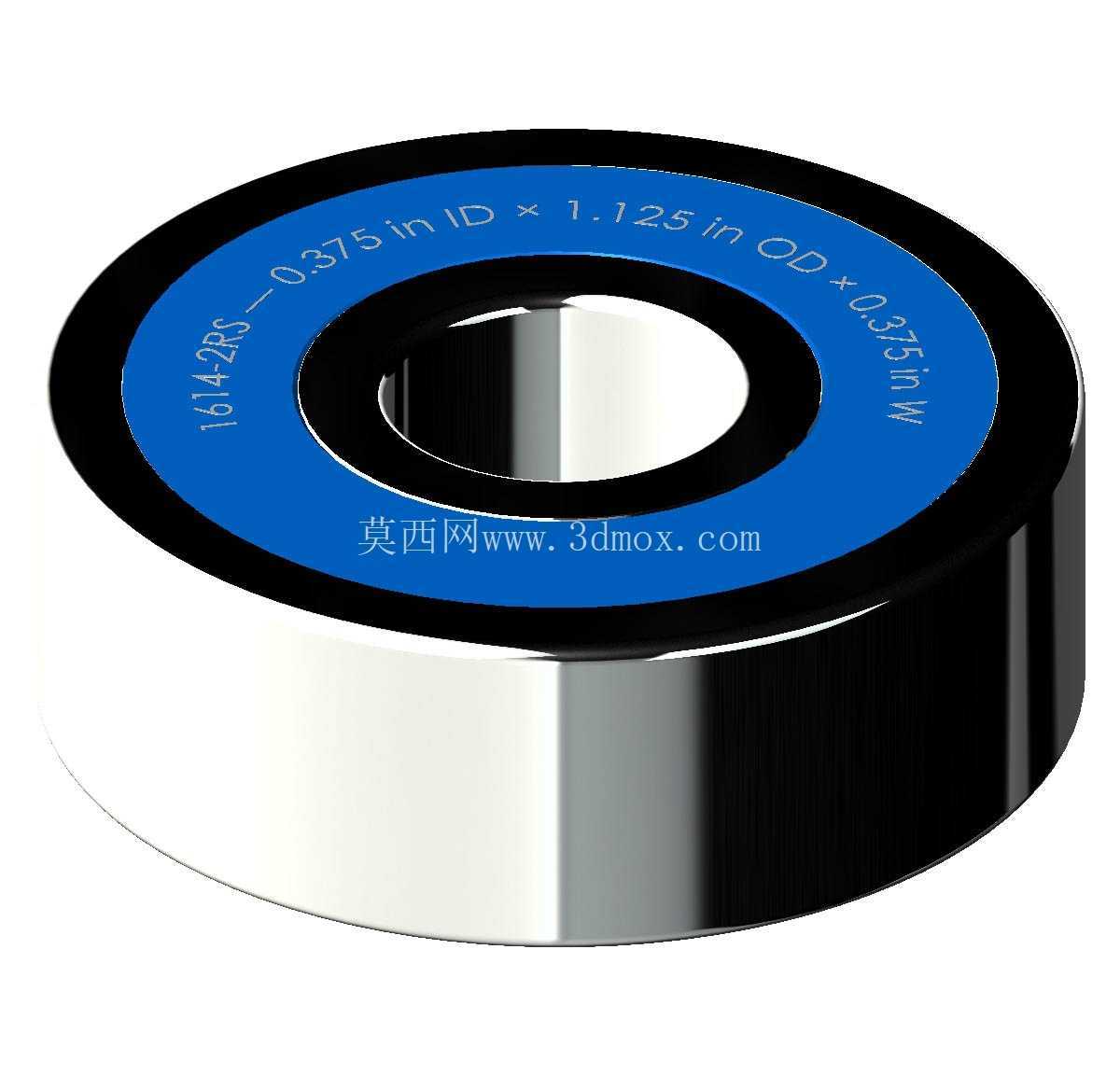

　　在实际工程应用中，这类薄截面双密封轴承经常被误选成标准厚截面轴承，导致安装空间不足，这套全系列的参数化模型可以在选型阶段直接调取对应规格的模型放入装配体做空间校验，快速确认所选轴承的截面尺寸是否和周边的端盖、密封圈、锁紧螺母等零件存在空间干涉，不需要反复查手册核对尺寸。同时模型的结构细节足够支撑后续的工程图导出，调取模型后可以直接生成轴承的二维视图，标注安装尺寸、配合公差，大幅缩短从选型到出图的流程周期。对于做非标设备设计的工程师来说，这类全系列参数化的标准件模型，能够把原本需要花费数小时的标准件建模、核对尺寸的工作压缩到几分钟内完成，把更多精力放在核心的传动结构设计上，而不是重复绘制标准件的结构。另外模型还原了密封盖的表面标识细节，做设备渲染、装配动画的时候可以直接使用，不需要再额外做外观贴图处理，输出的技术方案展示效果更贴近真实设备的状态。
