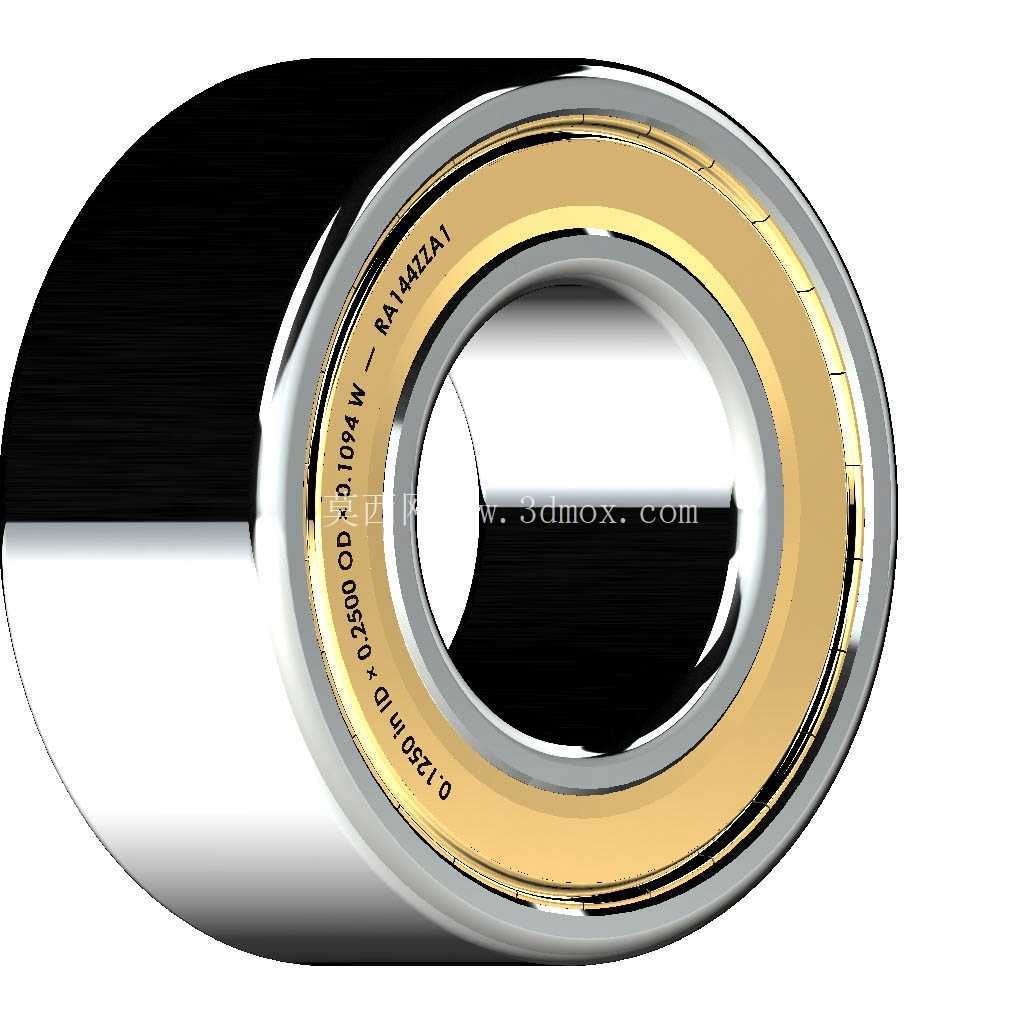

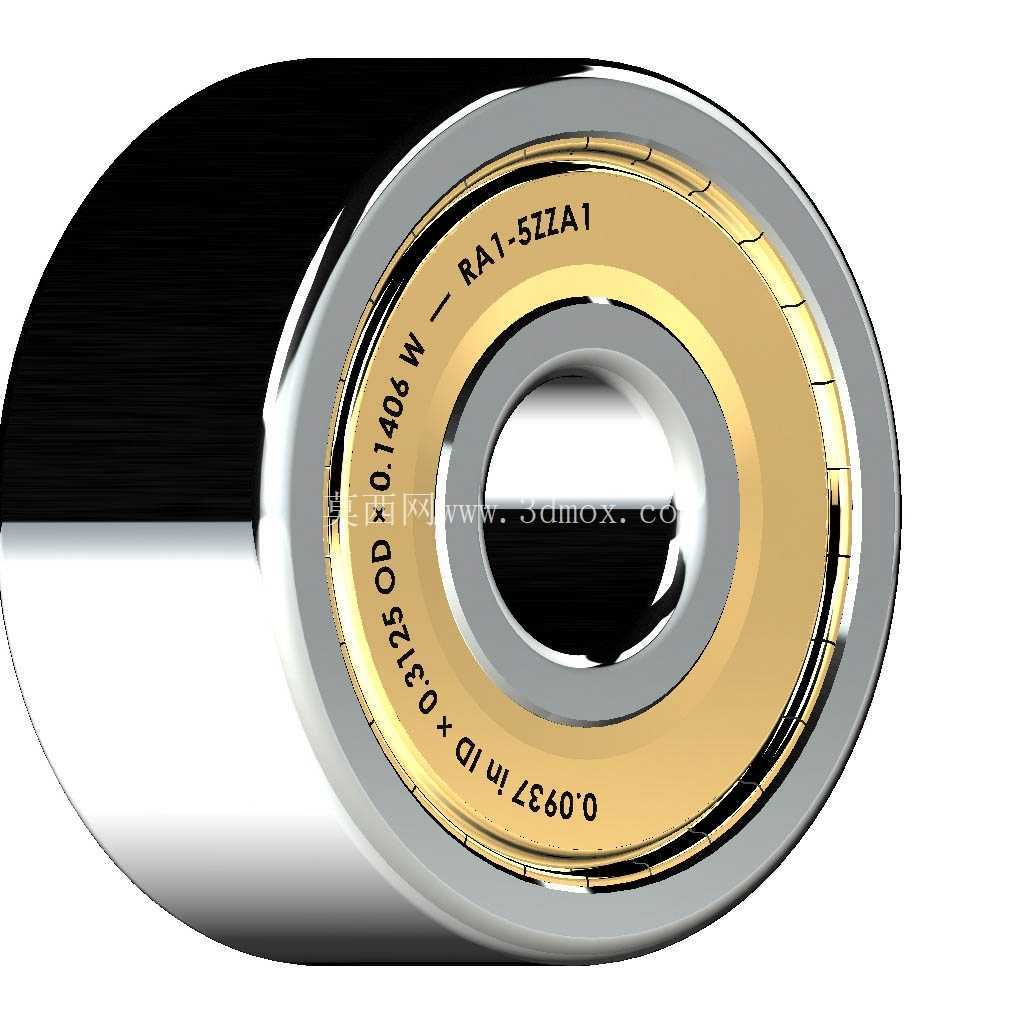

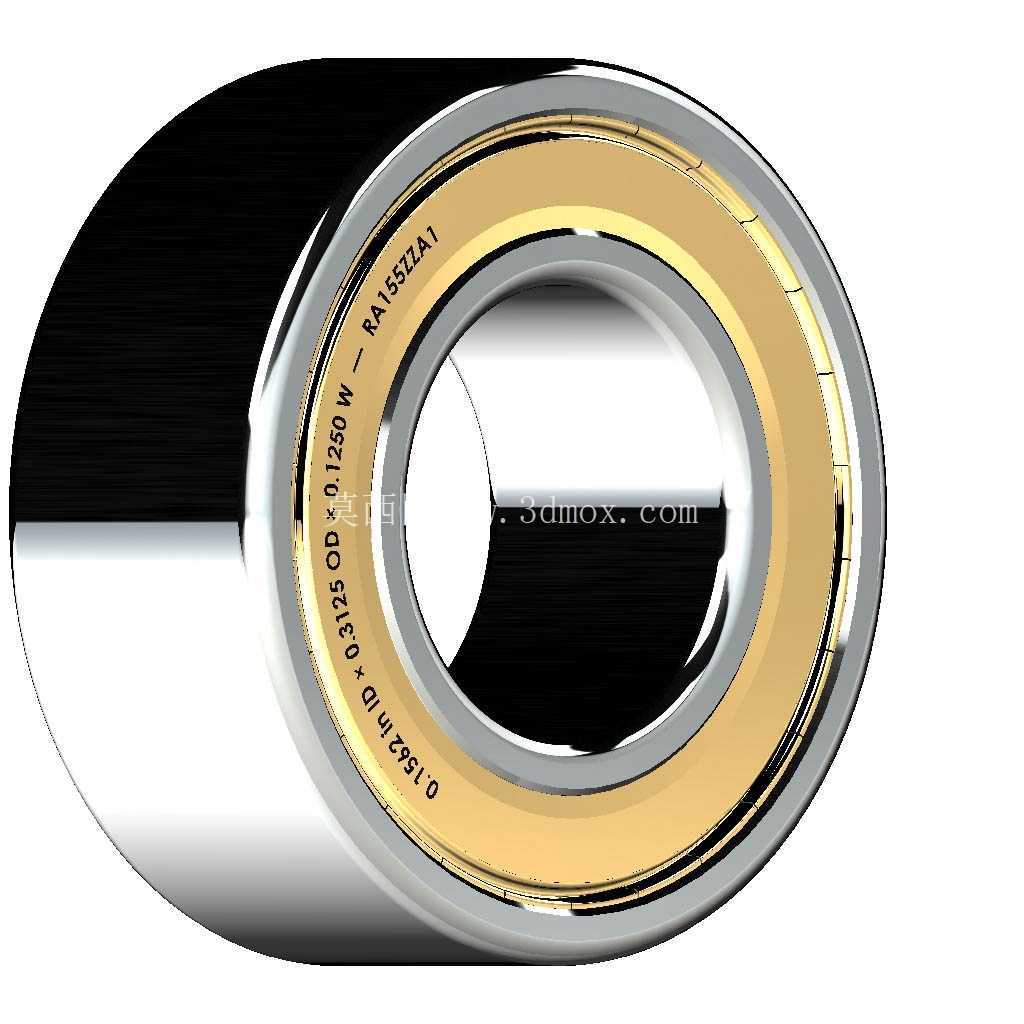

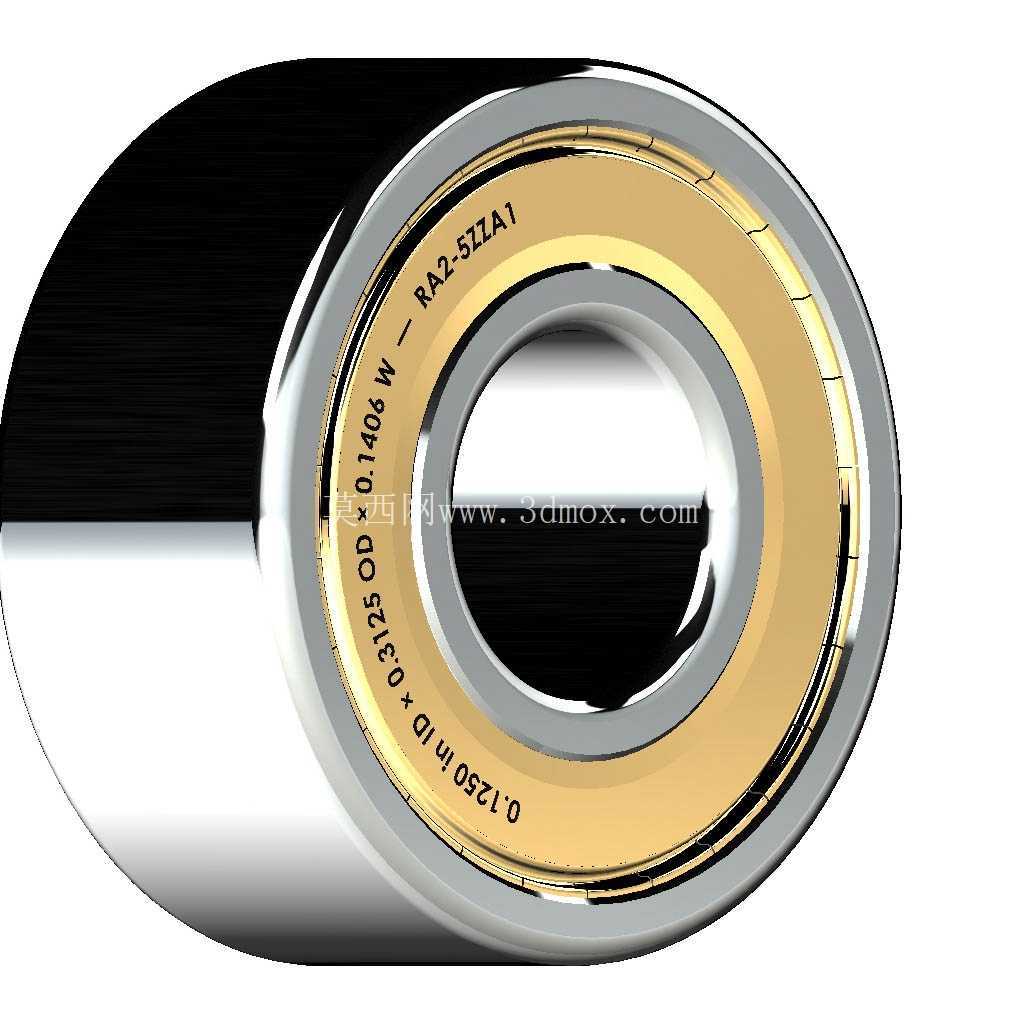

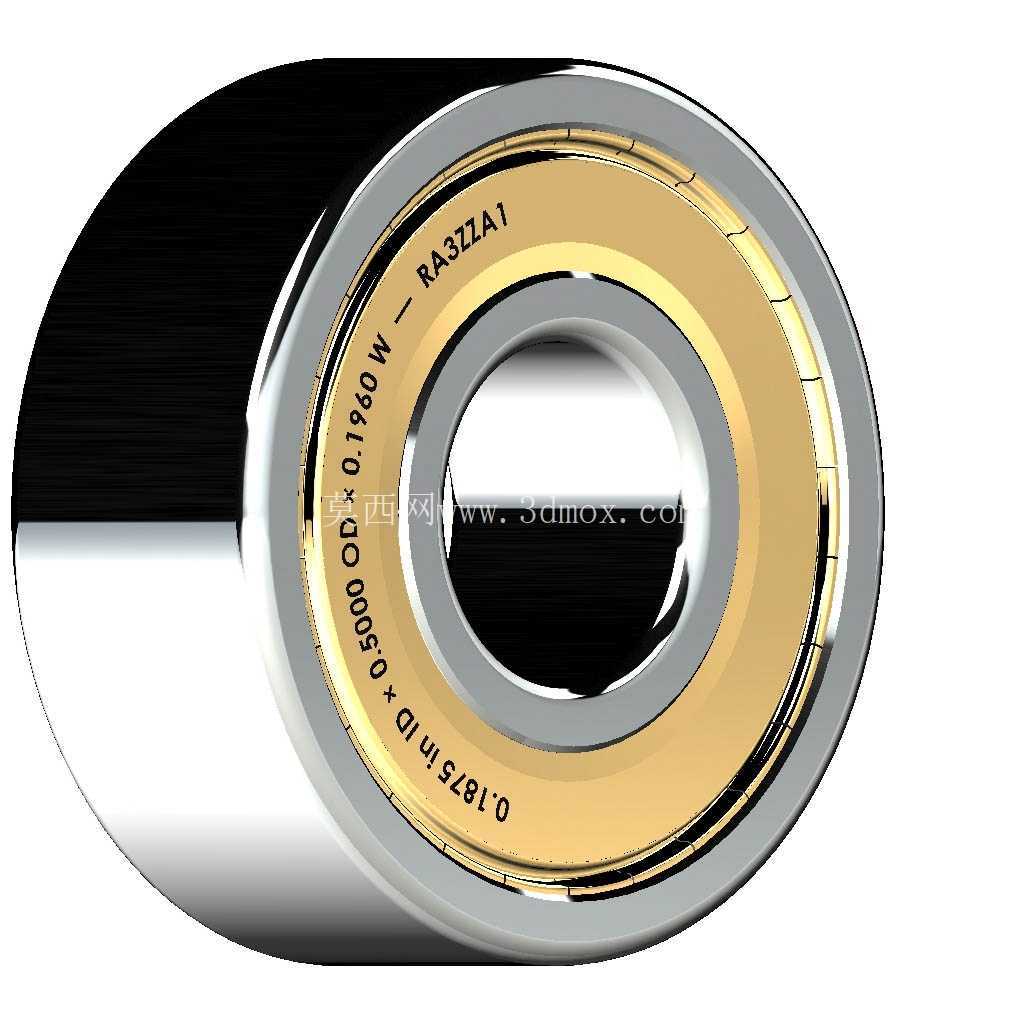

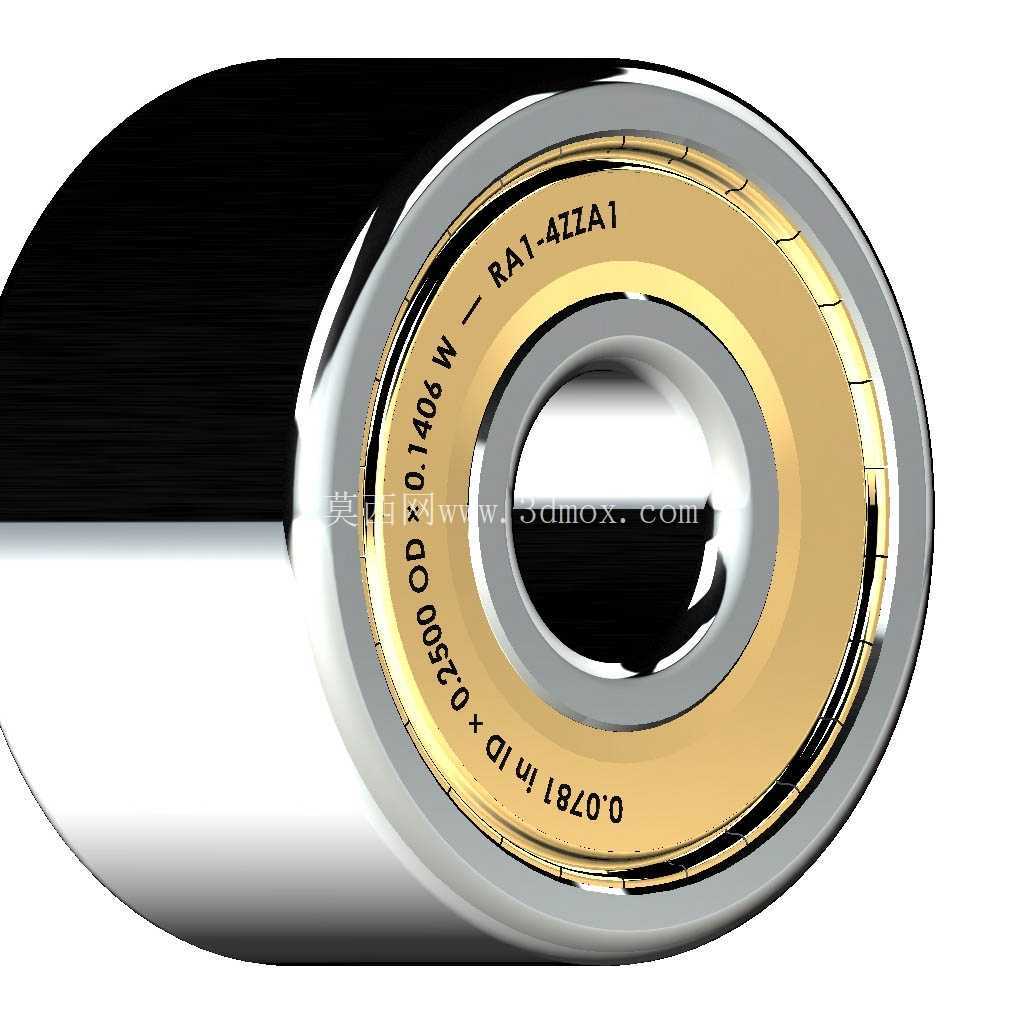

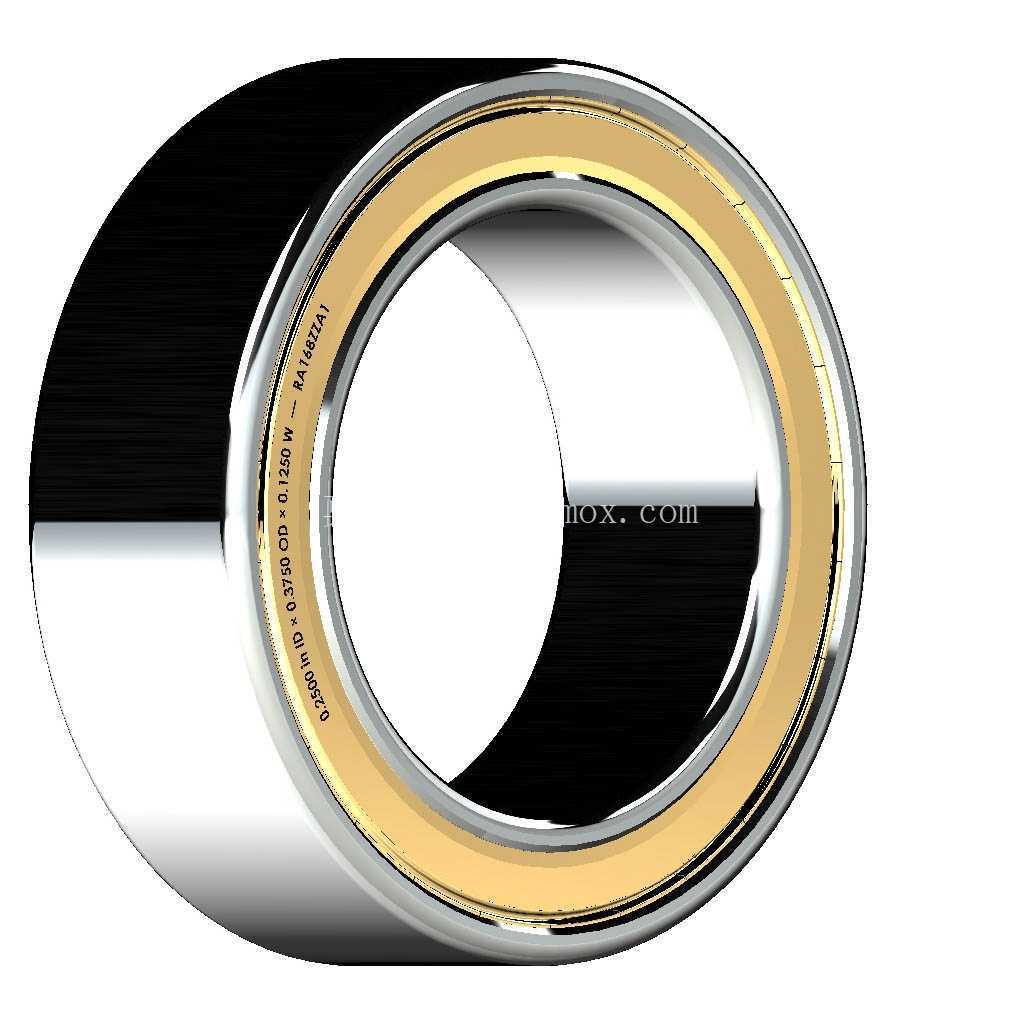

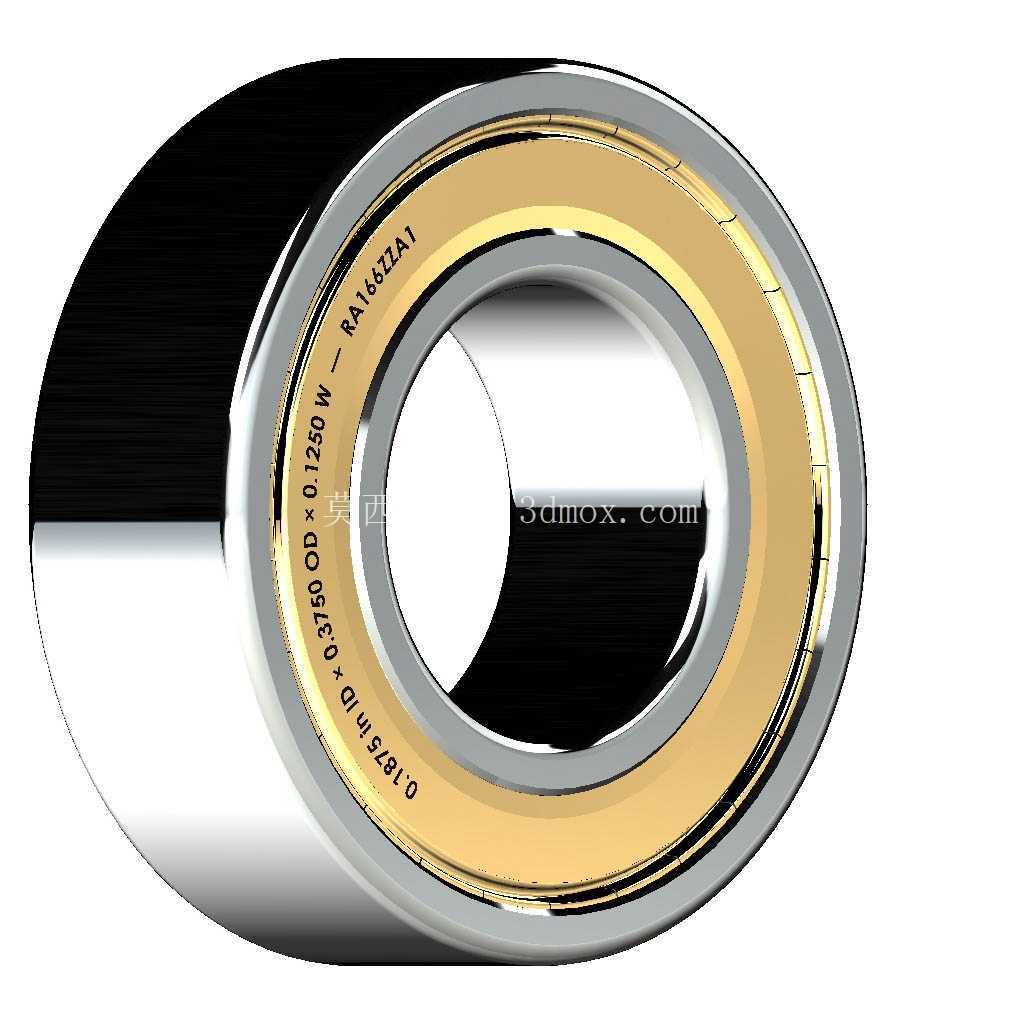

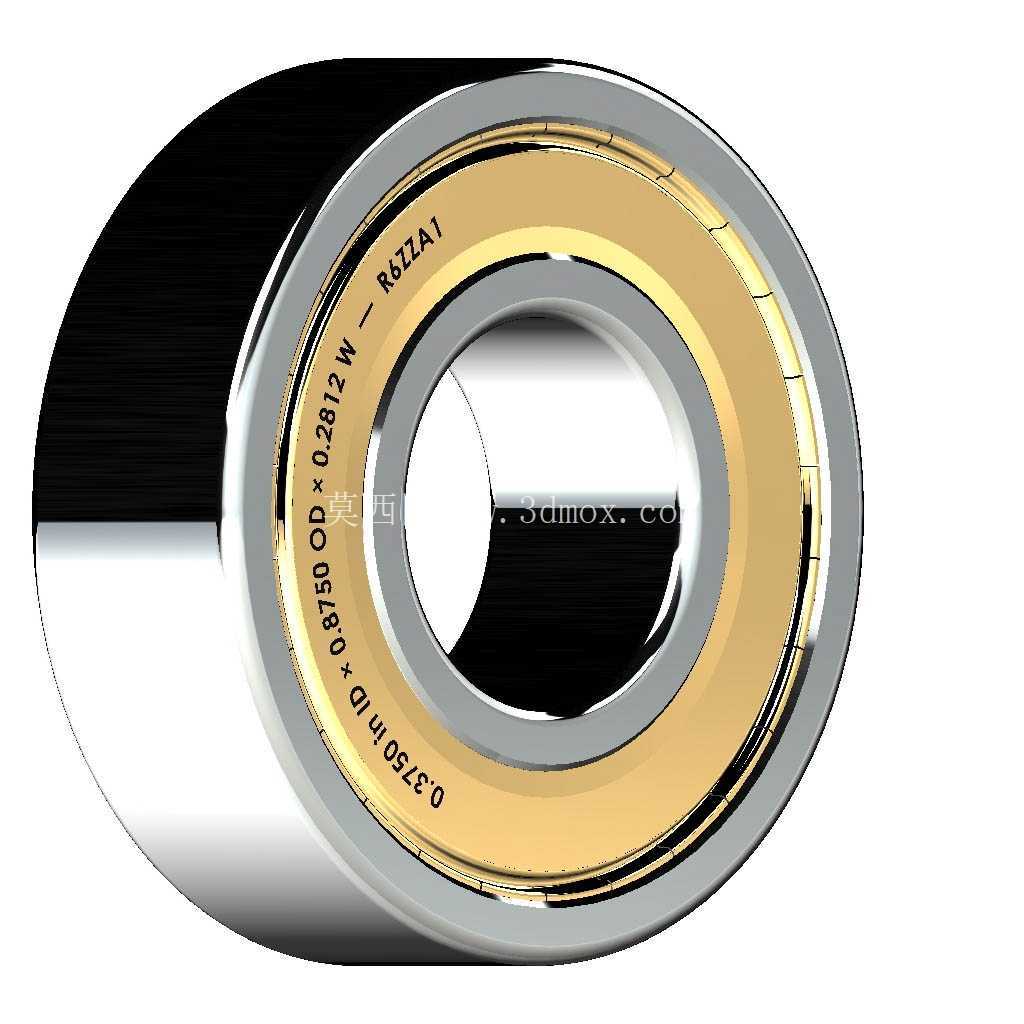

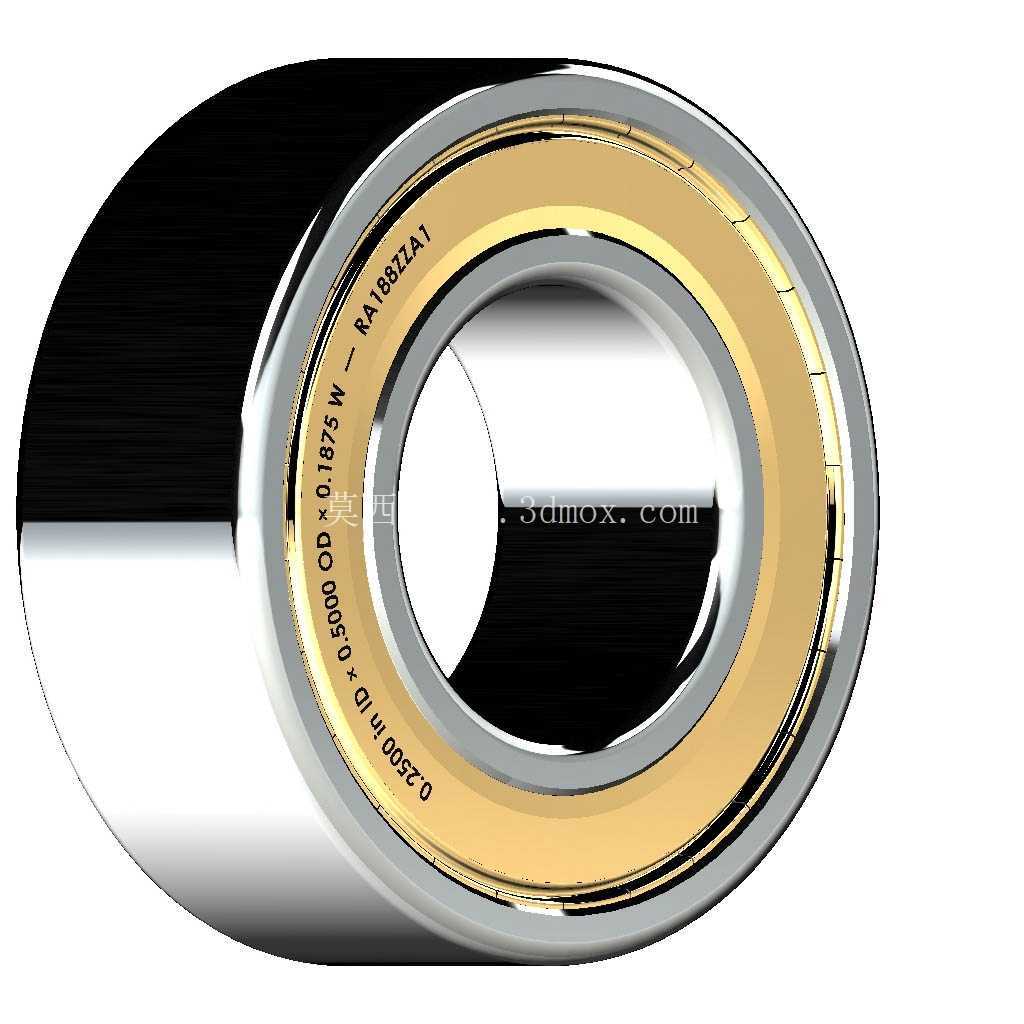

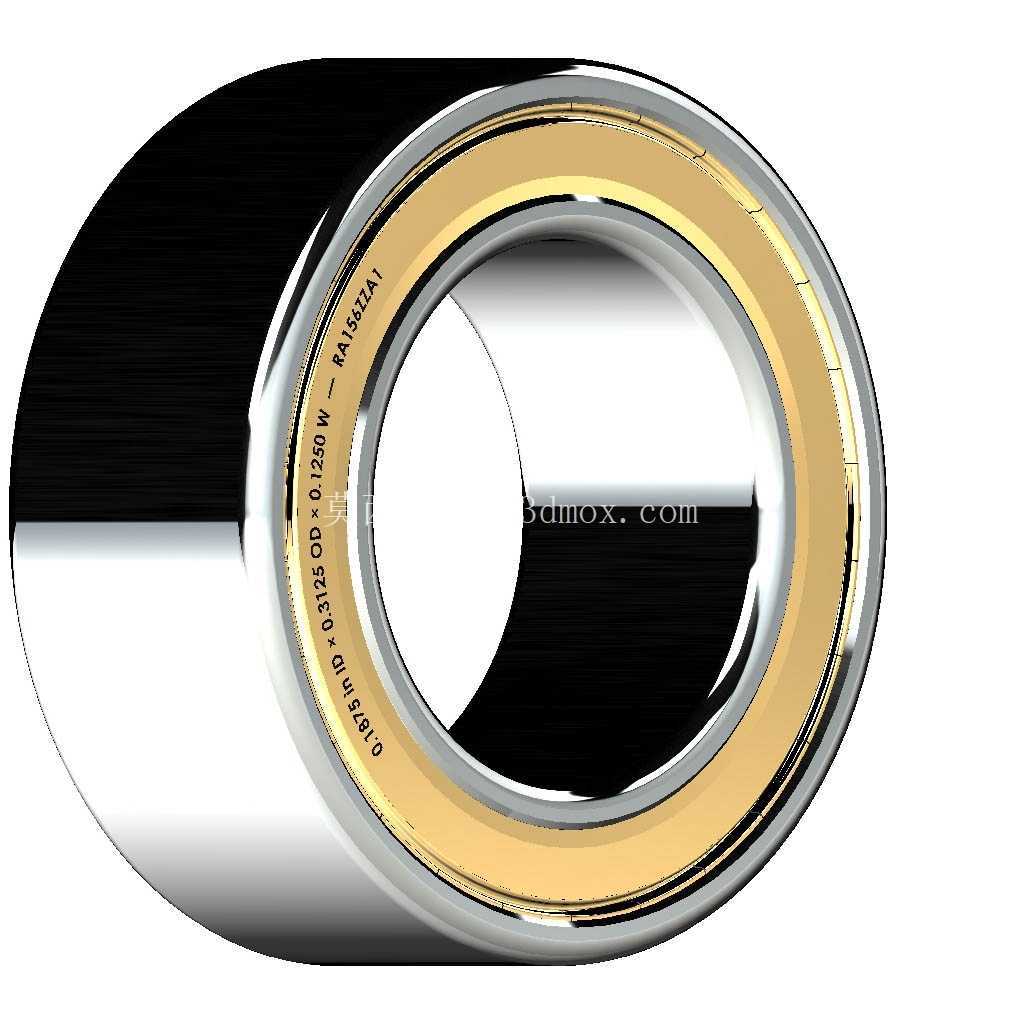

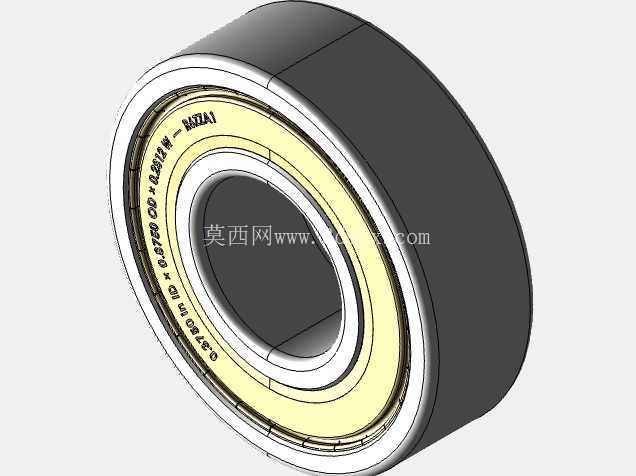

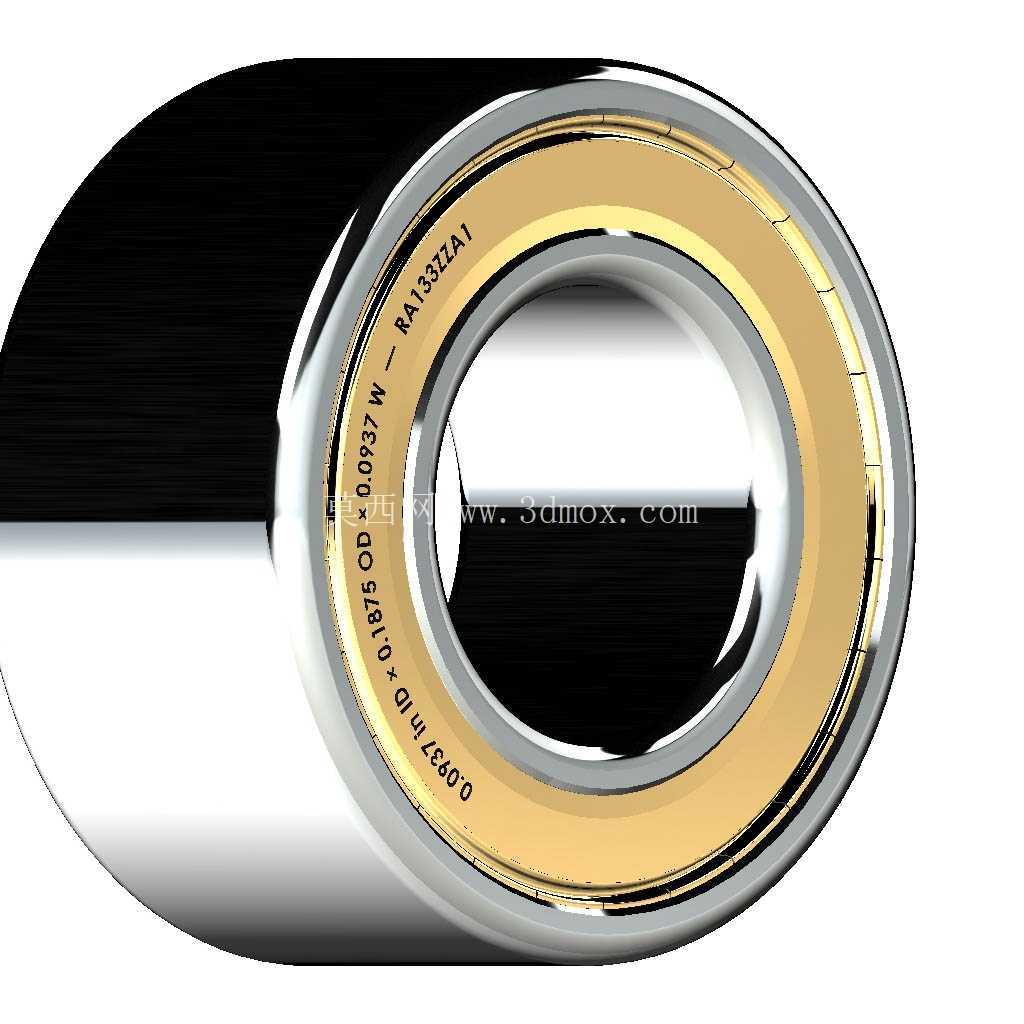

RAZZ型英制微型深沟球轴承系列三维数模

　　在精密仪器、小型传动机构、微型伺服执行单元的设计场景中，微型轴承的选型适配与安装校核一直是结构设计环节的细节难点，尤其是英制尺寸规格的微型轴承，常因尺寸体系与公制标准存在差异、同系列衍生规格繁杂，给设计阶段的装配干涉校验、载荷匹配验证带来不少额外工作量，这套全参数化的RAZZ型英制微型轴承数模，正是针对这类工程场景搭建的可复用建模资源。

　　从实际应用场景来看，这类单径向承载的超宽双屏蔽微型轴承，广泛适配小型精密阀门的阀芯转动支撑、仪器仪表的指针转轴支撑、小型减速箱的输入输出端轻载支撑、微型泵的叶轮轴定位等工况，这类场景普遍存在安装空间局促、径向载荷占比高、需要基础防尘防污防护、维护频次低的需求，双屏蔽结构的设计可以在不额外增加密封接触摩擦阻力的前提下，阻挡环境中的粉尘、微小金属碎屑进入轴承滚道，避免早期磨损失效，超宽的内圈外圈设计则能在相同内径尺寸下提升轴承的径向承载能力，同时增强轴系安装的对中容错性，降低微型轴加工同轴度误差带来的卡滞风险。

　　从设计逻辑上看，这套数模采用全局参数驱动的搭建思路，将轴承的内径、外径、宽度、滚动体直径、滚动体数量、保持架厚度、屏蔽盖配合尺寸等核心结构尺寸全部关联到统一的参数表中，设计人员在使用时，不需要从零开始绘制滚道曲率、保持架兜孔、屏蔽盖折弯结构，只需要对应目标规格的尺寸代号，修改对应的全局参数，就能快速生成对应尺寸的轴承模型，数模中保留了各零件的配合关系：内圈与轴的过渡配合面、外圈与安装座孔的间隙配合面、滚动体与内外滚道的相切约束、屏蔽盖与外圈卡槽的卡合约束都完整保留，导入装配体后可以直接用于静态干涉检查、运动仿真的接触设置，不需要额外修复配合关系。

　　针对安装边界的适配需求，这套数模严格遵循RAZZ系列轴承的尺寸规范，不同尺寸代号对应的内孔外径公差、安装轴肩的最大最小直径、座孔挡肩的尺寸范围都在模型的设计特征中做了对应预留，比如带A后缀的非标准超宽规格，模型会自动调整内外圈的宽度尺寸，同时保持滚道与滚动体的匹配关系不变，避免出现参数修改后滚动体与滚道脱离、保持架与屏蔽盖干涉的问题；带ZZ后缀的双屏蔽结构，模型中还原了可拆卸不锈钢防护罩的卡接结构，在做维修性仿真时，可以模拟屏蔽盖的拆卸过程，验证轴承注脂维护的操作空间是否充足。

　　在实际工程使用中，这类微型轴承的选型经常遇到同内径下不同宽度、不同防护等级的规格切换问题，传统建模方式下每换一个规格就要重新绘制整套零件，耗费大量重复建模时间，还容易出现尺寸标注错误、配合面公差设置不合理的问题，这套参数化数模可以让设计人员在方案论证阶段快速切换不同规格的轴承模型，验证不同宽度规格下轴系的跨距是否满足刚度要求、轴承外圈与周边结构件是否存在动态干涉、屏蔽盖与相邻的轴用挡圈、密封件是否存在位置冲突，大幅提升微型传动结构的设计效率。同时模型中还原了轴承的真实细节，包括保持架的兜孔间隙、滚动体的排布间隙、屏蔽盖与内圈的微小间隙，在做产品渲染、装配工艺演示时，不需要额外做细节优化就能达到足够的展示精度，适配技术方案展示、作业指导书制作等多场景的使用需求。对于需要做有限元分析的场景，模型可以直接导入仿真模块，因为各零件的几何特征没有碎面、冗余线条，网格划分时不会出现畸形网格，能快速完成径向载荷下的接触应力分析、过盈配合下的内圈应力应变计算，为轴承的选型校核提供准确的几何基础。
