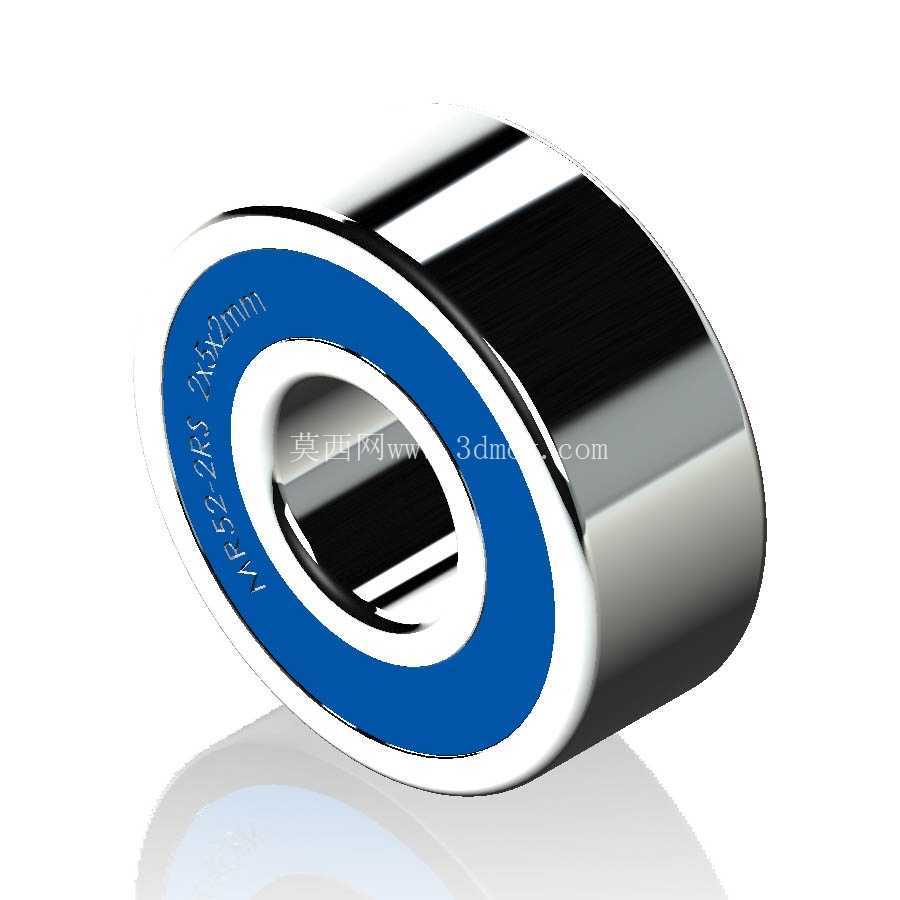

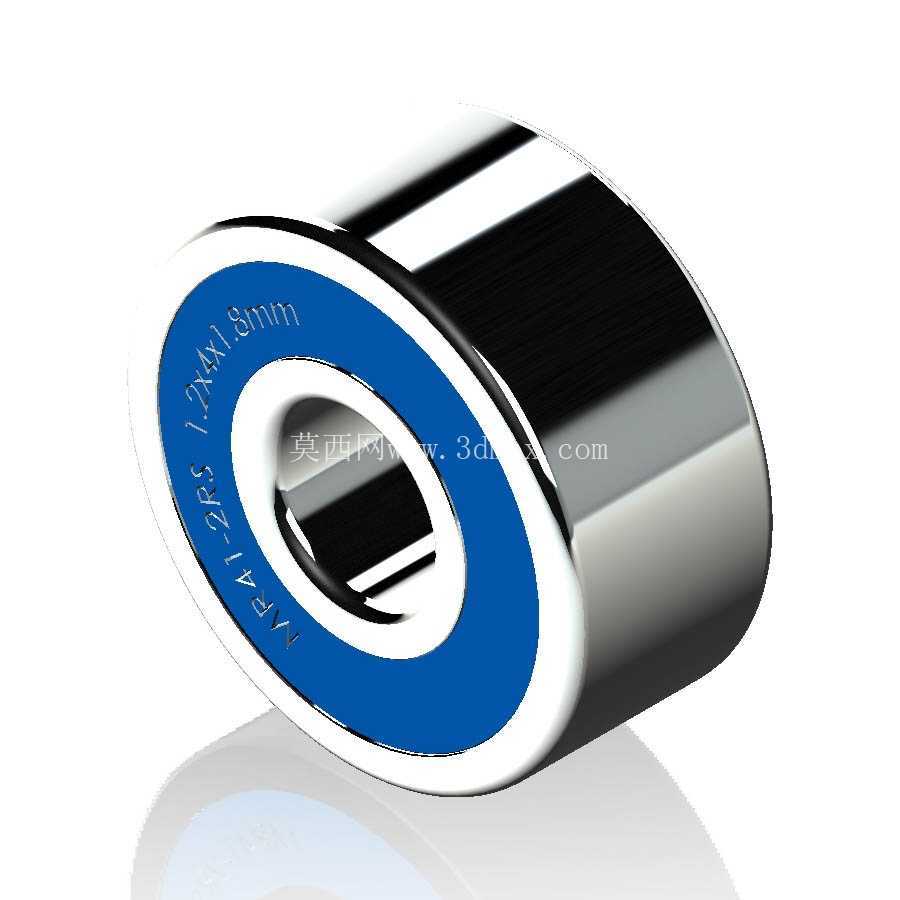

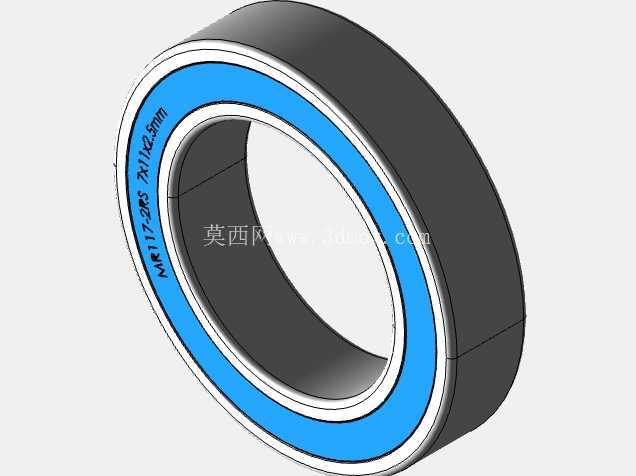

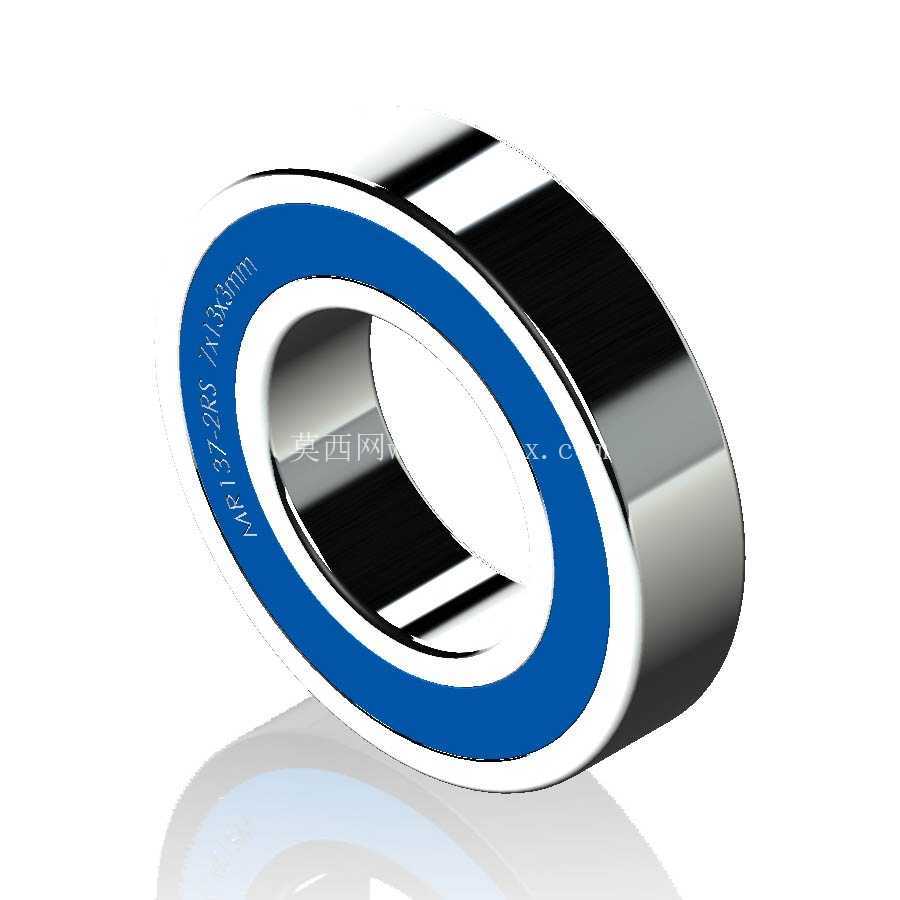

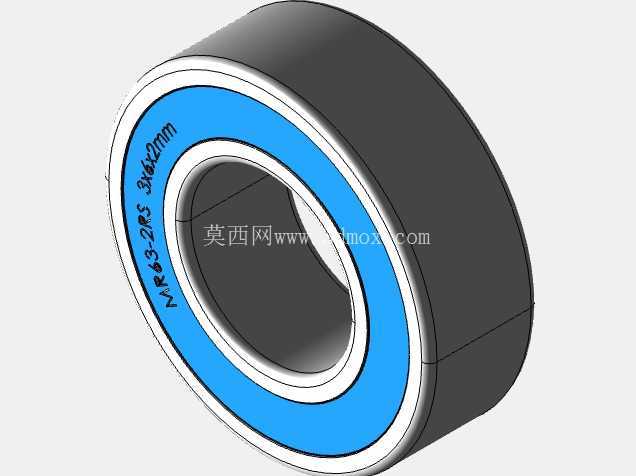

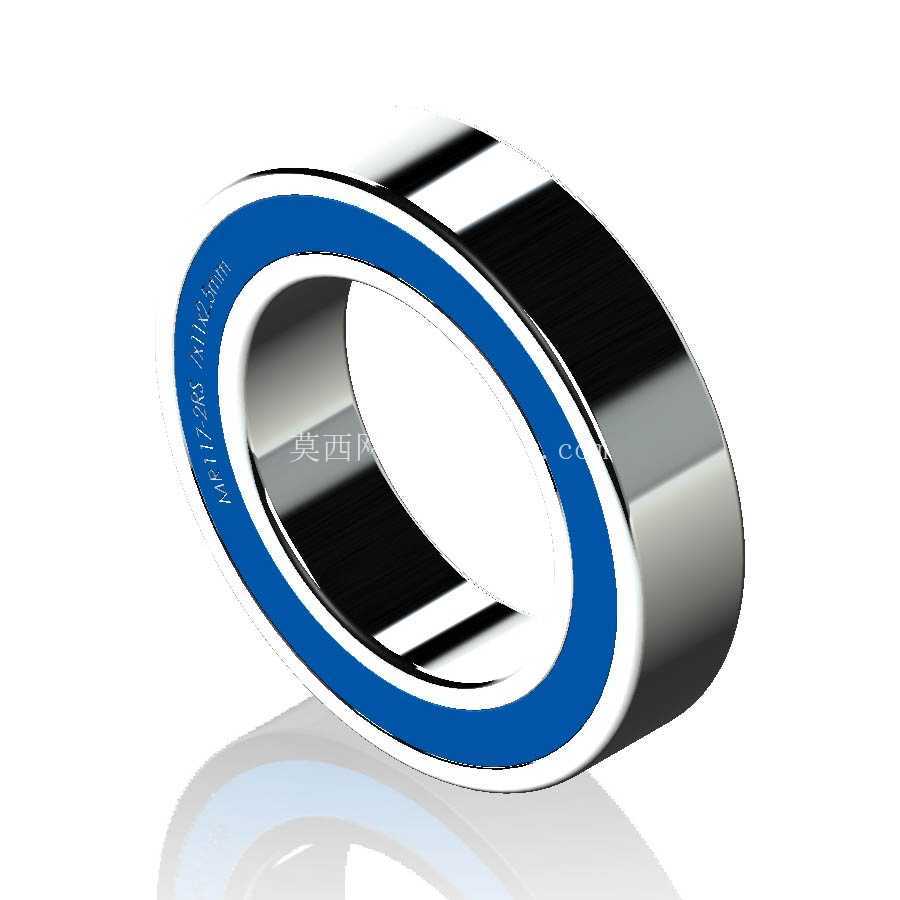

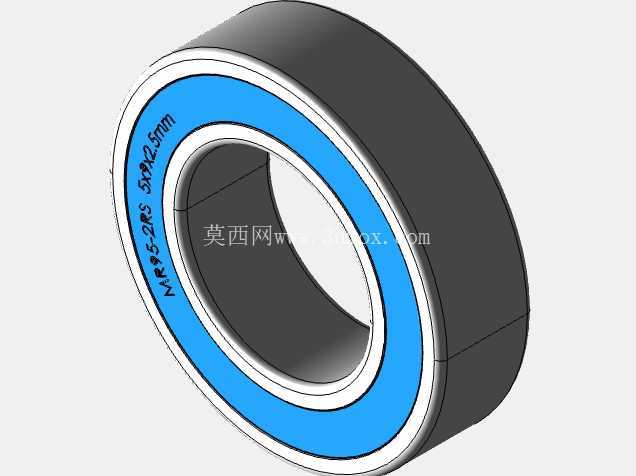

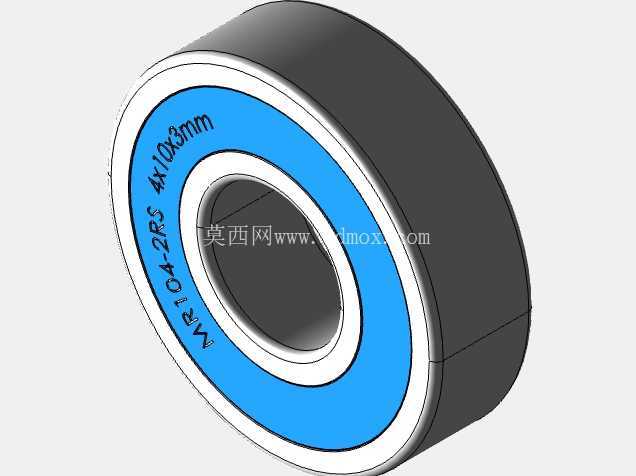

公制双密封MR-2RS系列微型深沟球轴承

　　这类微型双密封深沟球轴承，是小型精密传动场景里的核心支承部件，常见于仪器仪表、小型伺服输出端、医疗检测设备的运动模组、精密阀门的阀杆支承部位，还有消费电子的小型转动结构里，承担径向载荷为主、同时可承受一定数值双向轴向载荷的作用，相比开式微型轴承，双侧带接触式密封结构的设计，能在装配后直接阻挡外界粉尘、水汽、微小金属碎屑进入滚道区域，不需要额外加装外置密封件，大幅压缩小型机构的轴向安装空间，适配紧凑化的设备设计需求。

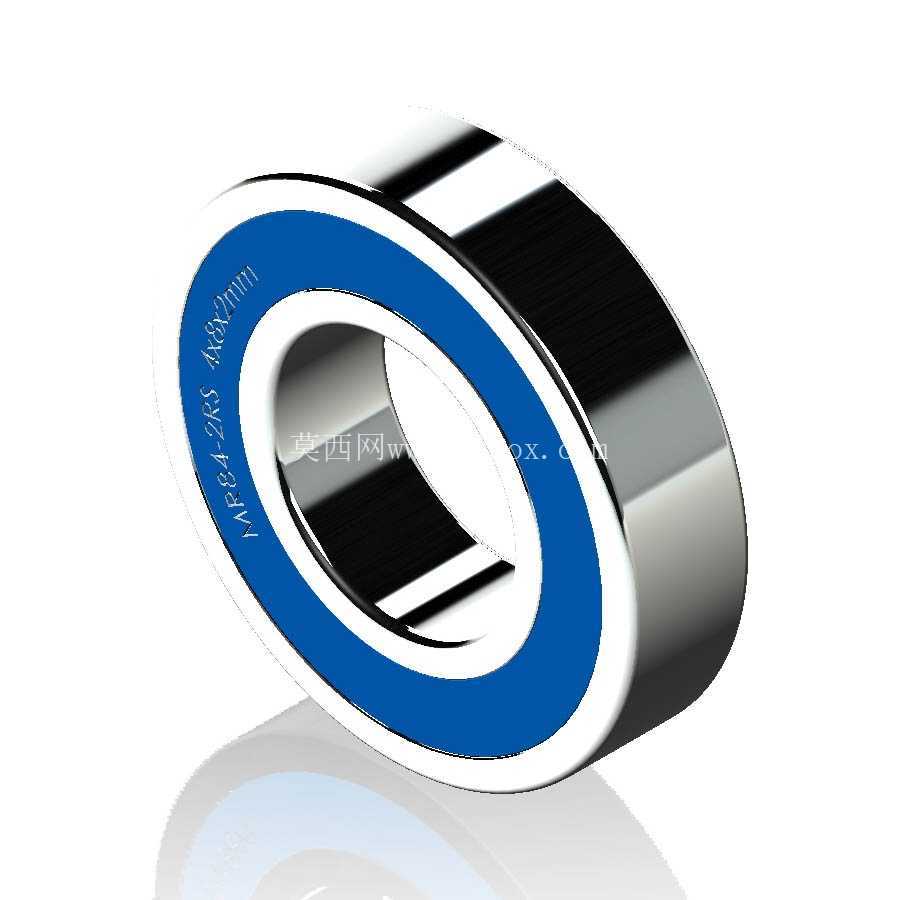

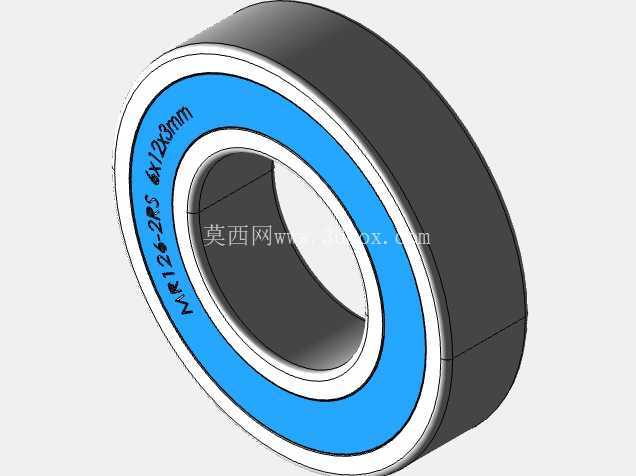

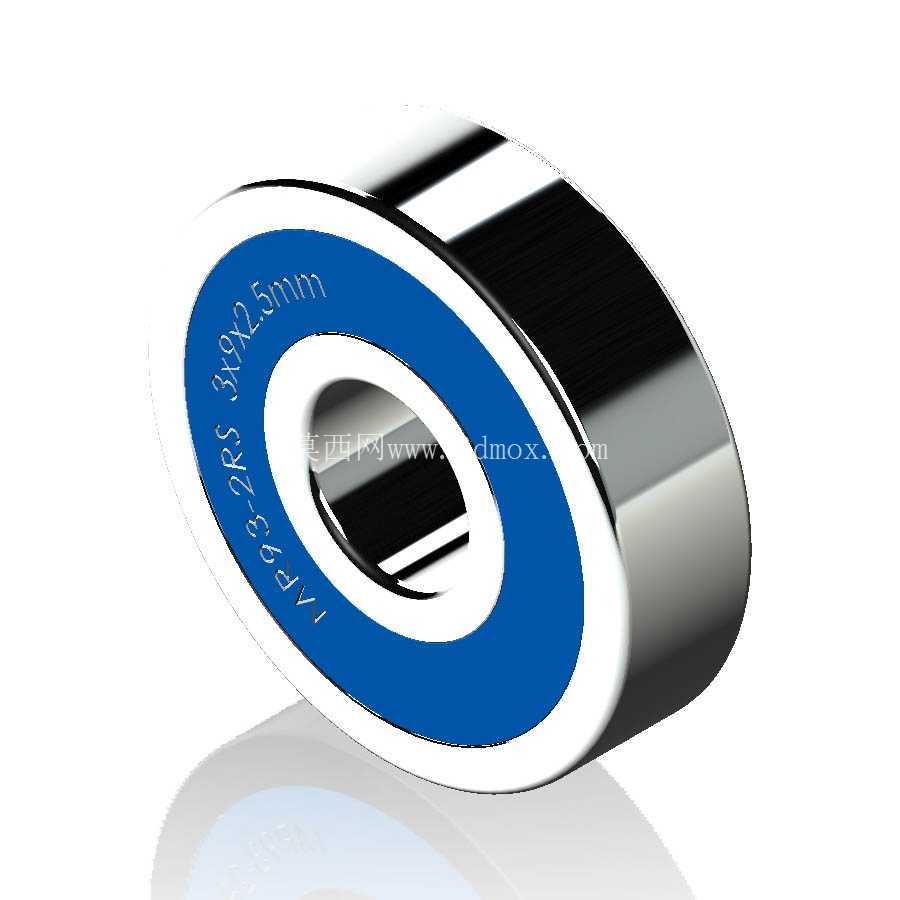

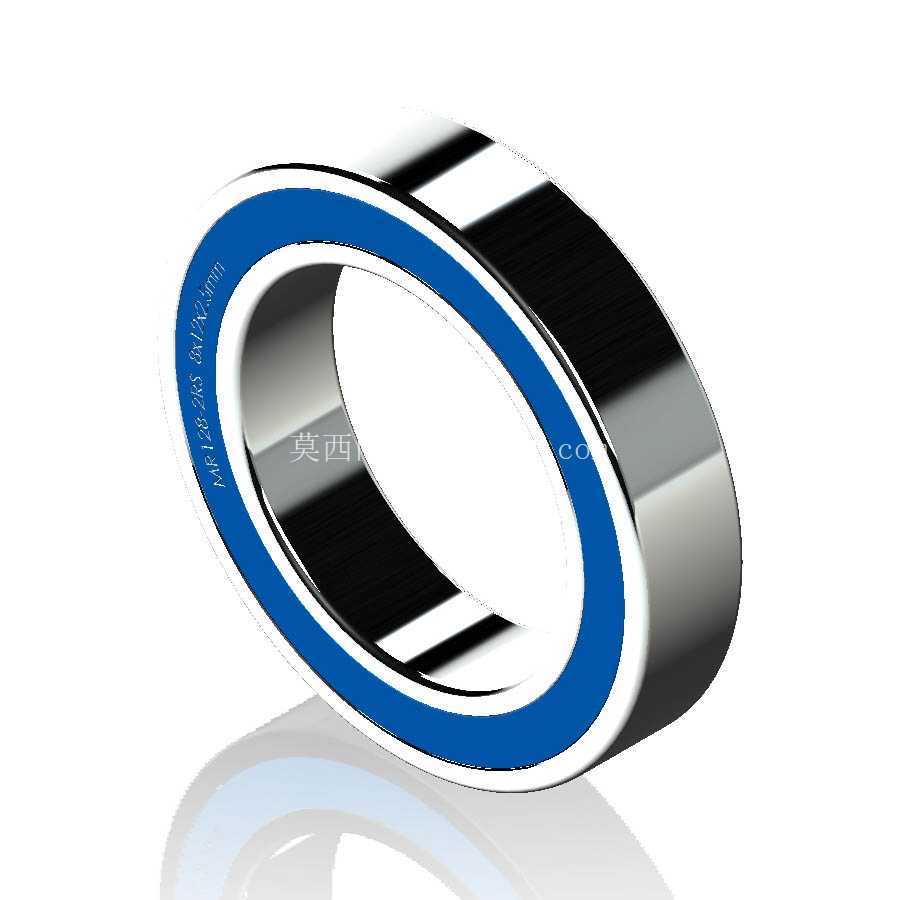

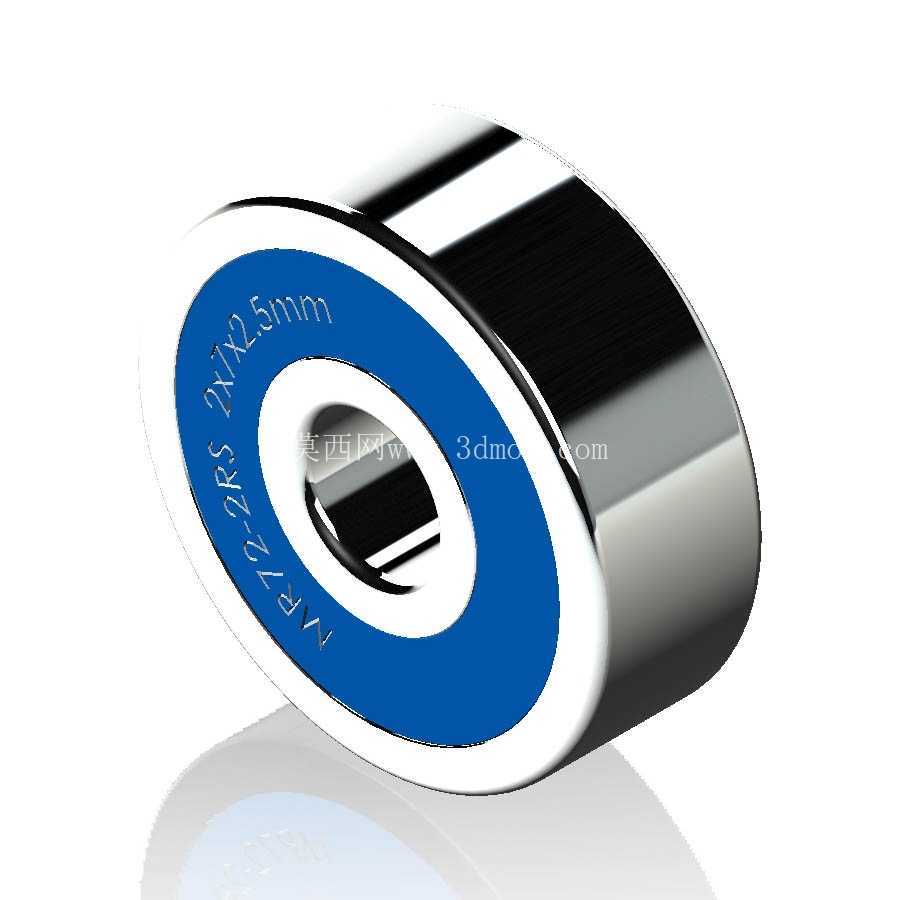

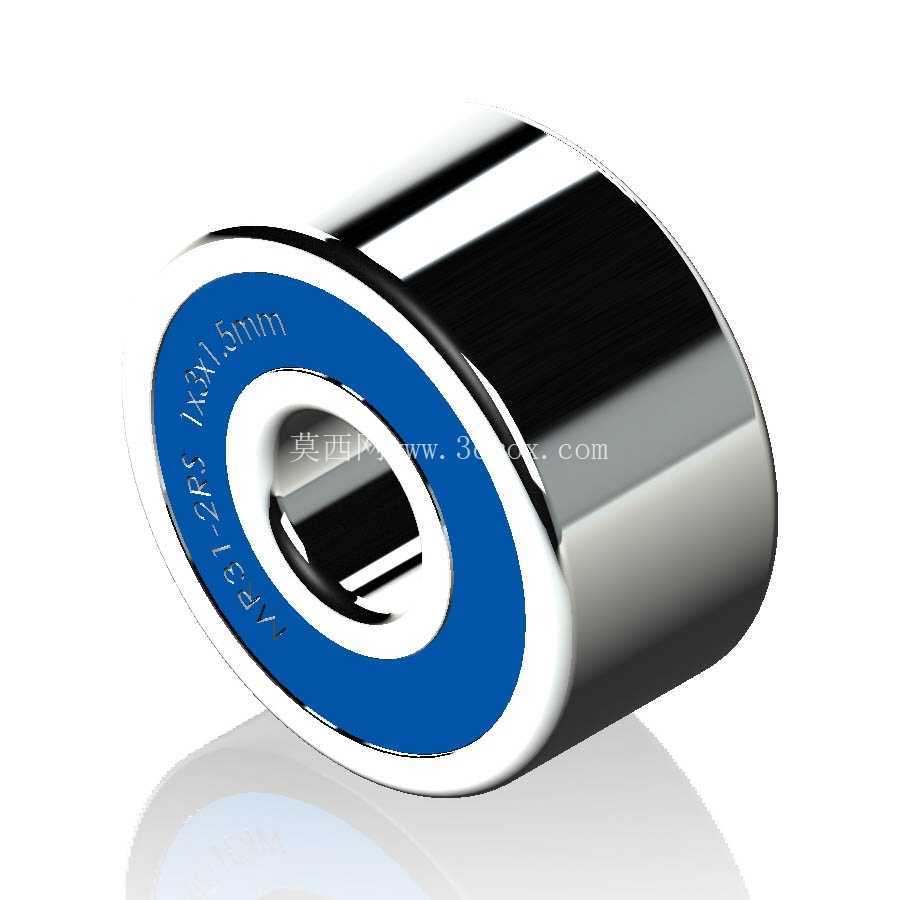

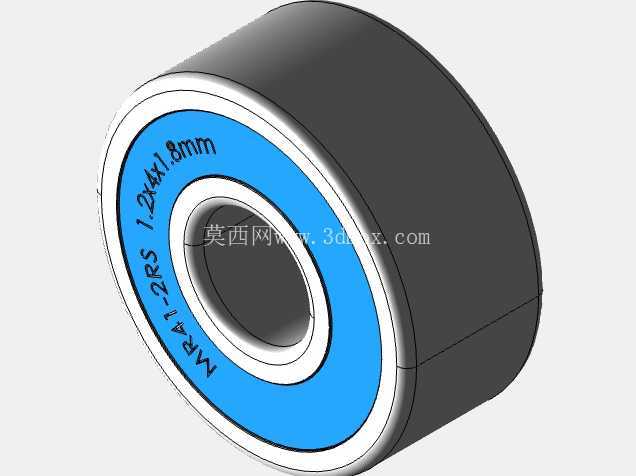

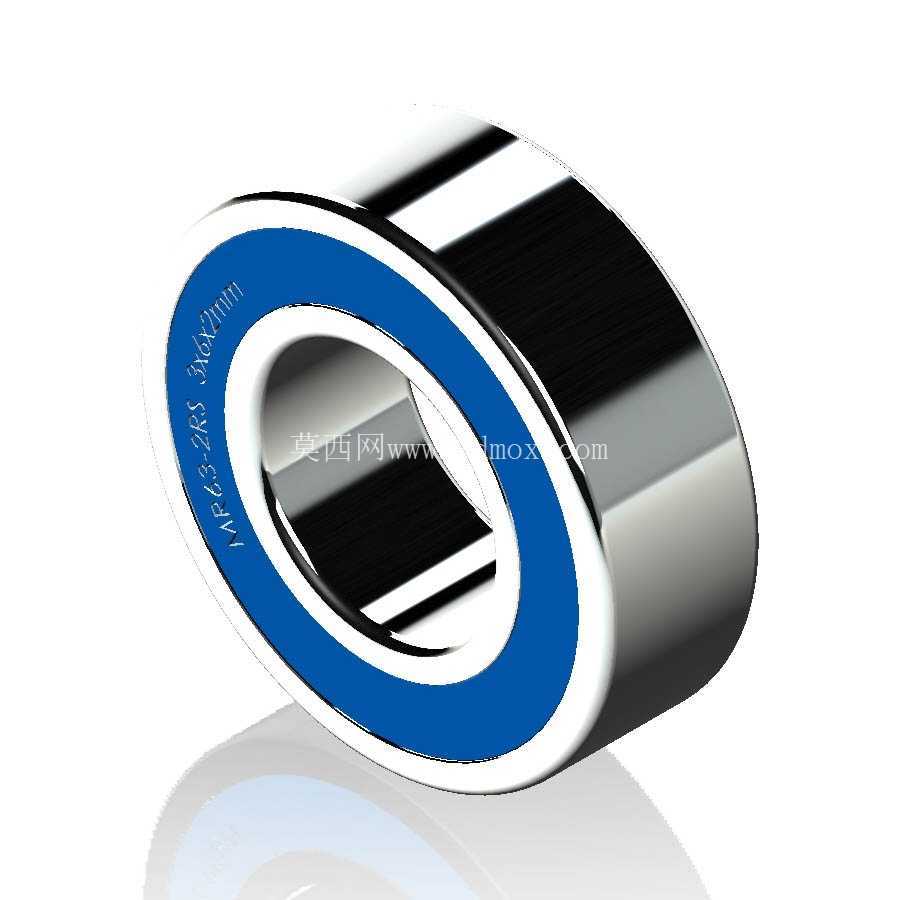

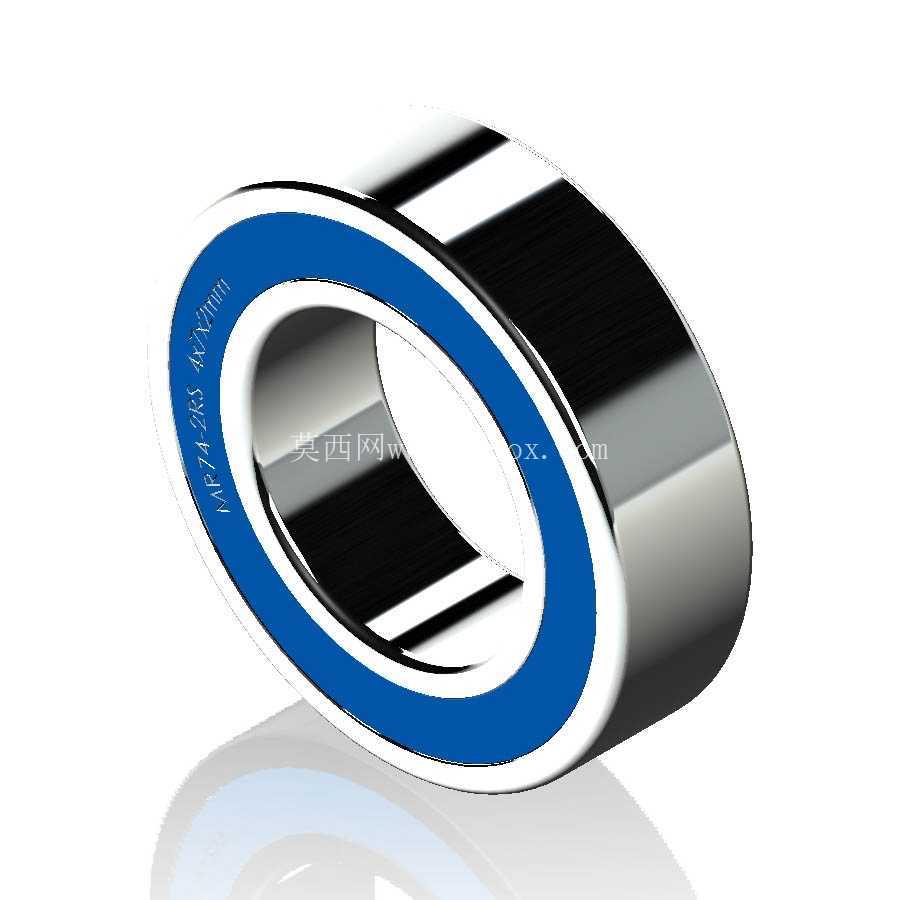

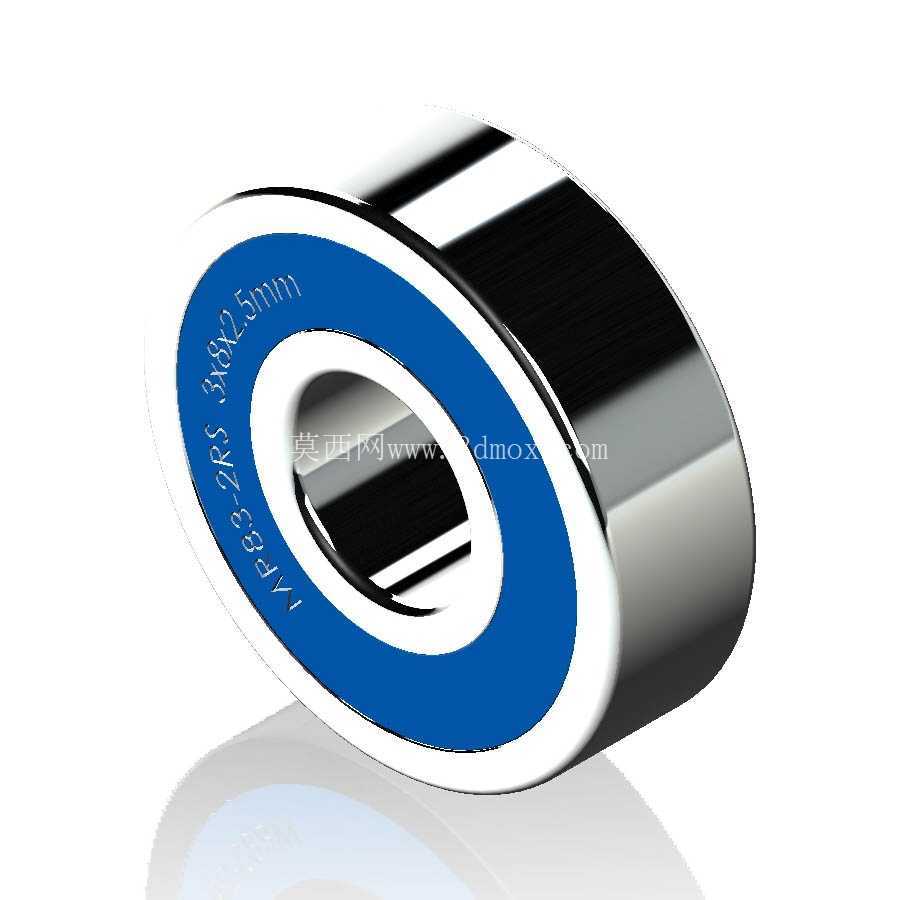

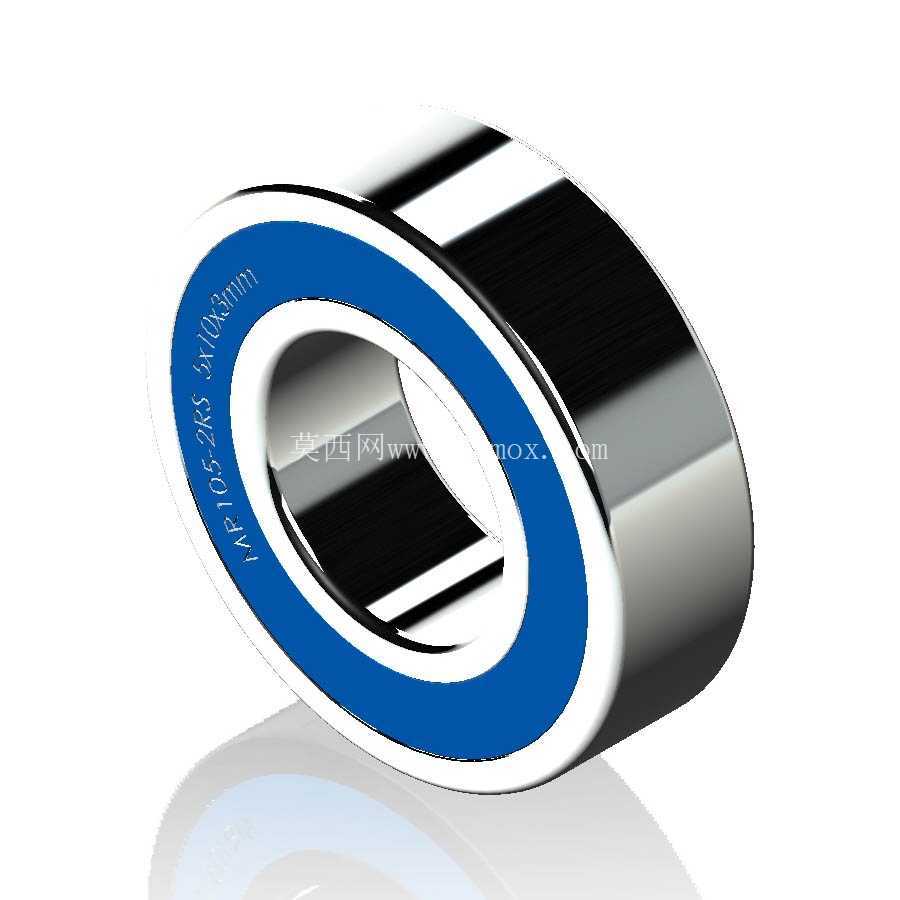

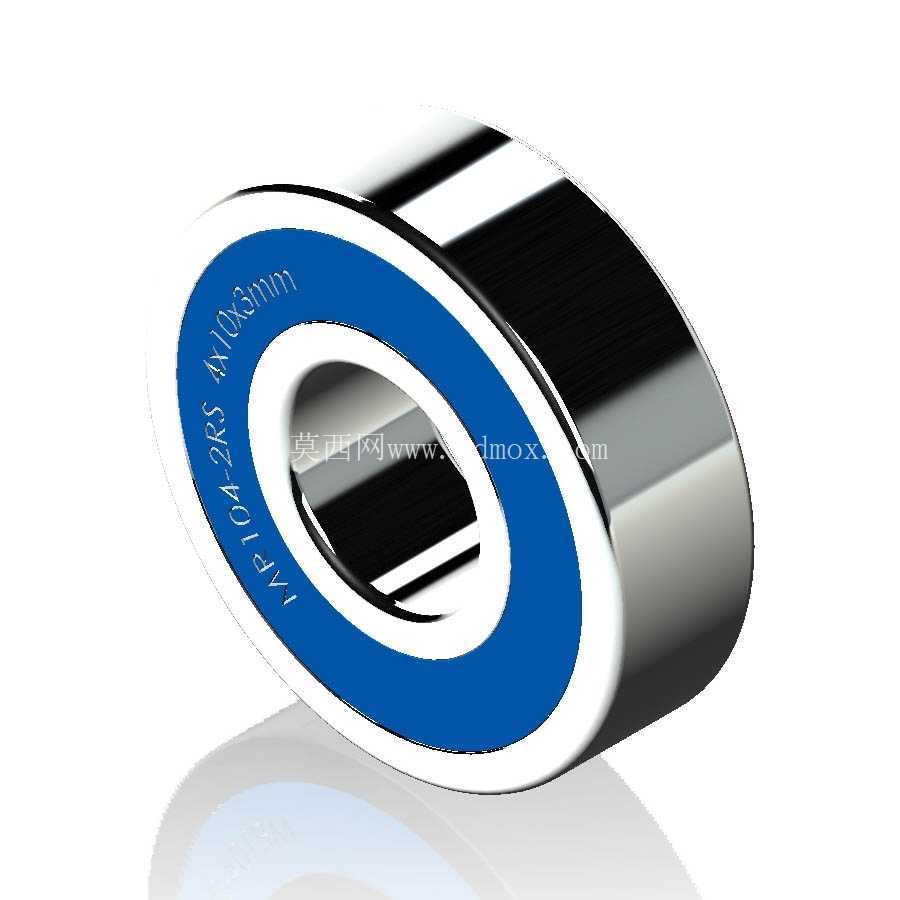

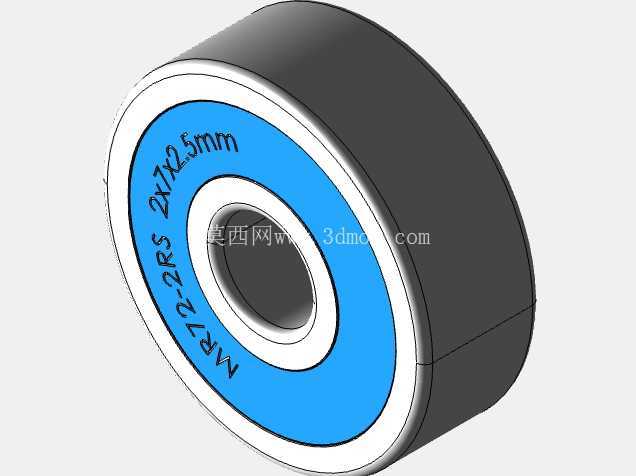

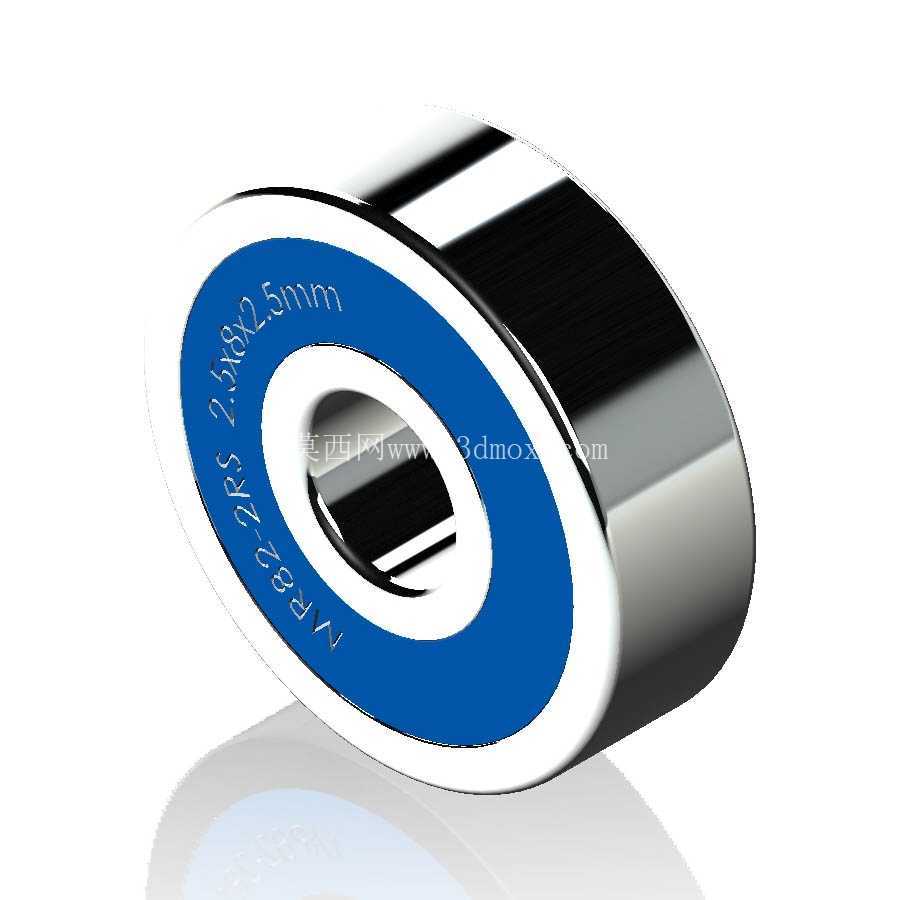

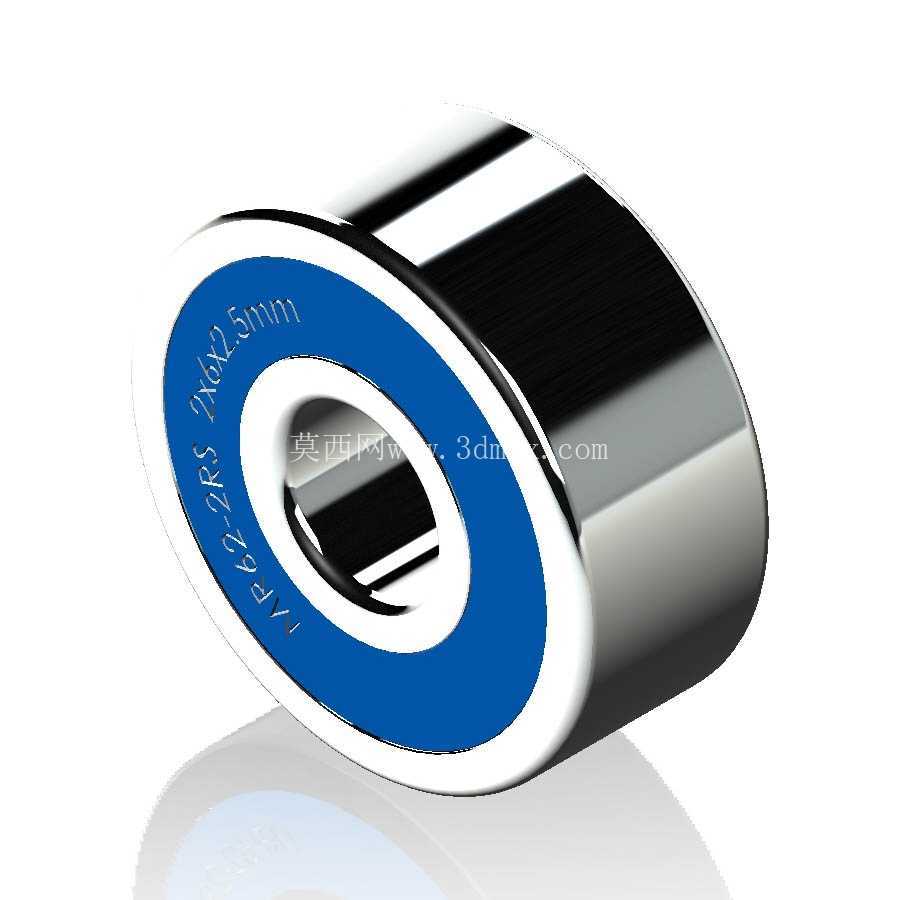

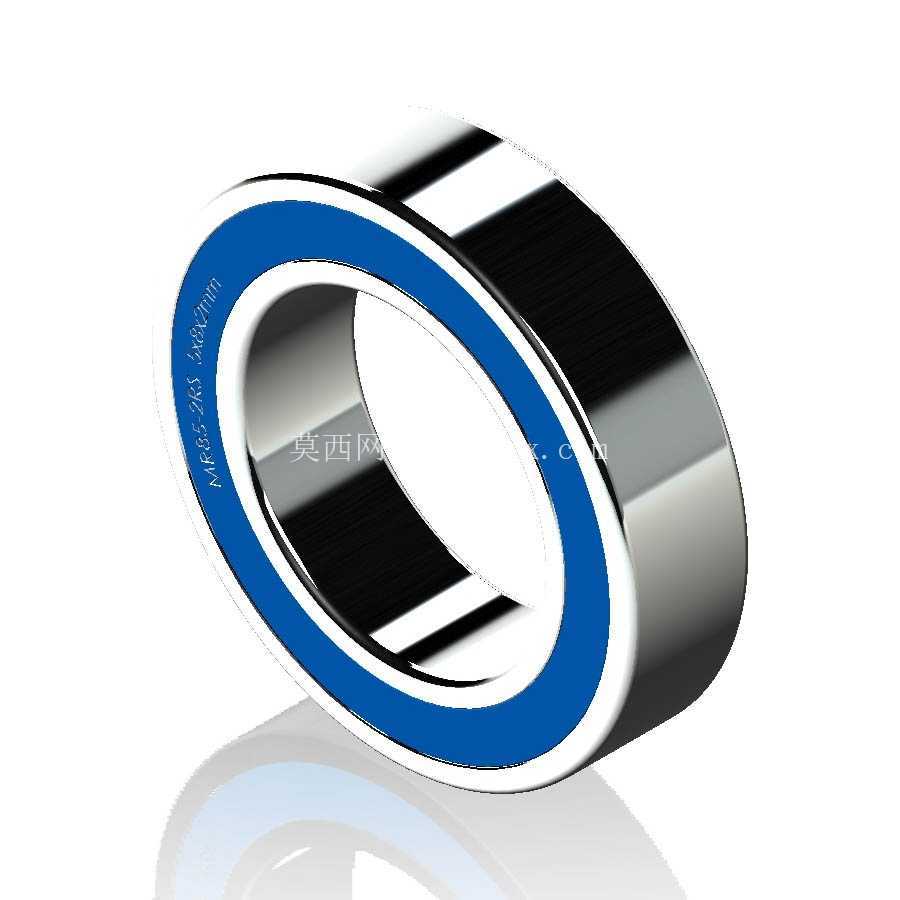

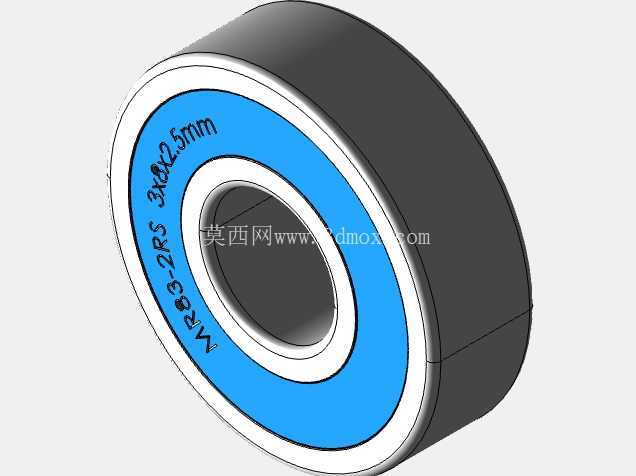

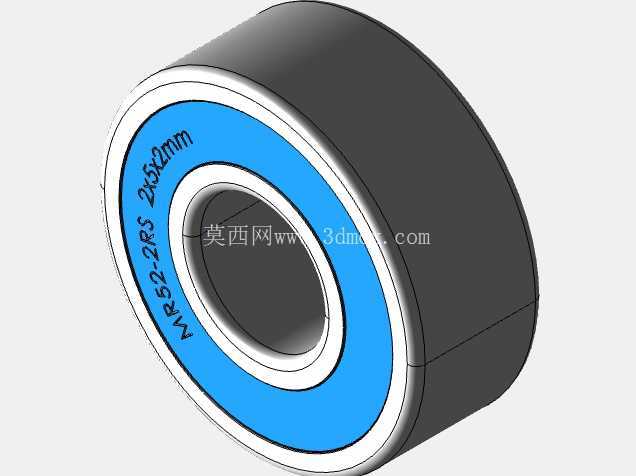

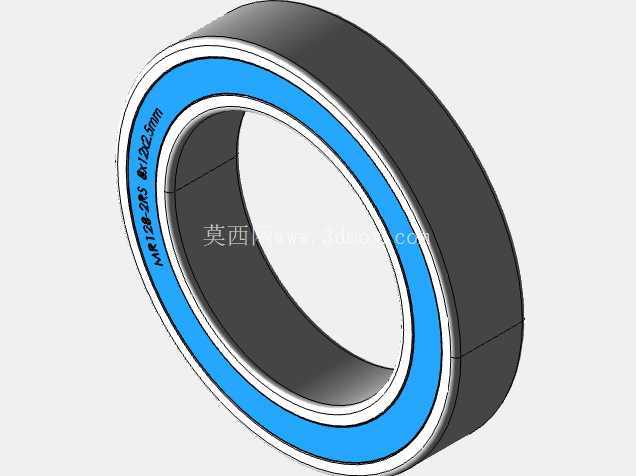

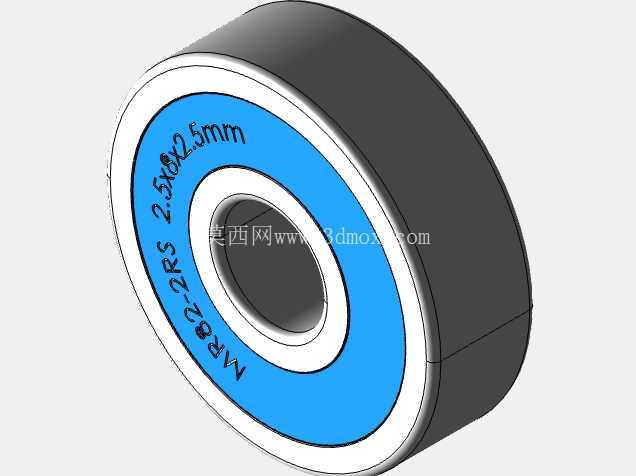

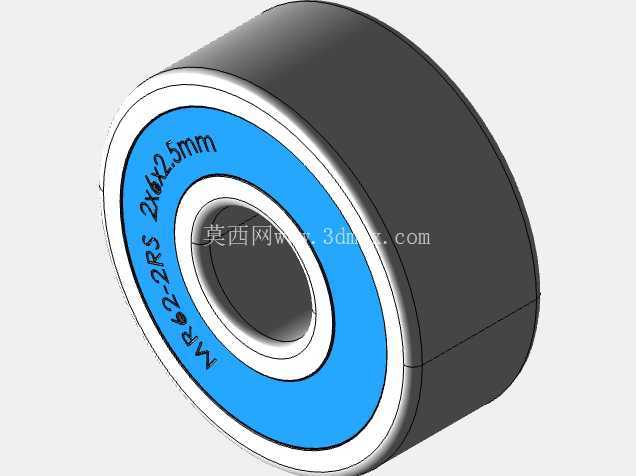

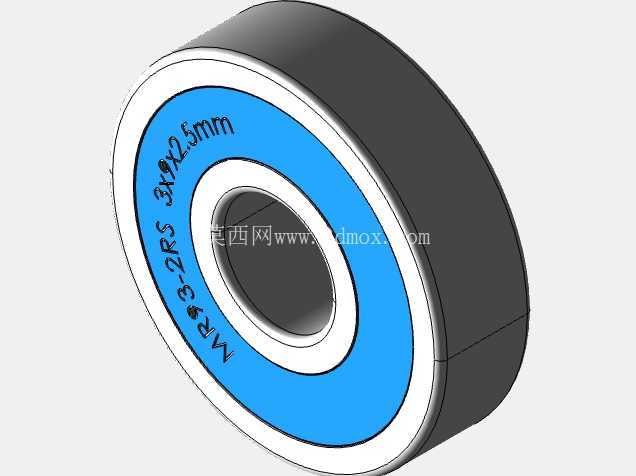

　　整个系列的参数化建模逻辑，是围绕公制尺寸体系的核心约束搭建的，所有型号的滚道曲率、钢球直径、密封槽位置、内外圈倒角尺寸都遵循统一的设计规范，使用者只需要调整外径、内径、宽度三个核心尺寸参数，就能快速生成对应规格的完整轴承模型，不需要重复绘制滚道、保持架、密封件的细节结构，能大幅提升小型设备选型阶段的建模效率，避免重复劳动。从安装边界来看，这类微型轴承的外圈与安装座孔采用基轴制过渡配合，内圈与支承轴采用基孔制过渡配合，安装时不允许通过敲击钢球、密封件的方式传递压装力，必须通过专用工装分别压持内圈或外圈完成装配，避免滚道产生压痕、密封件变形导致的早期失效。

　　不同规格的MR-2RS轴承覆盖了从1mm内径到14mm内径的尺寸段，对应外径从3mm到28mm、宽度从1.5mm到5mm的安装空间需求，比如内径3mm的规格适配小型流量计的叶轮轴支承，内径10mm的规格可用于小型气动执行器的输出端支承，密封件采用丁腈橡胶材质的接触式结构，在-20℃到100℃的工作温度区间内能保持稳定的密封性能，适配常规工业场景的润滑脂密封需求，不需要频繁补充润滑脂，降低小型设备的维护频次。

　　建模过程中对细节的还原度直接影响后续装配仿真的准确性，模型里完整还原了内外圈的滚道磨削越程槽、密封件的唇口结构、保持架的兜孔间隙，还有钢球与滚道的接触角位置，在做运动仿真时可以直接设置接触约束，模拟真实的轴承运转间隙，不会出现干涉误判。对于做小型仪器结构设计的工程师来说，这类参数化的轴承模型可以直接调用到装配体里，根据实际选型的规格快速调整尺寸，不需要额外核对安装尺寸的匹配性，所有倒角、密封件突出量都符合实际产品的尺寸公差，能直接用于干涉检查、装配工艺模拟，甚至可以导出工程图用于安装座的尺寸标注参考。

　　在实际设备应用里，这类微型双密封轴承的失效大多是因为安装时密封件损伤、或者配合公差选择不当导致的内圈外圈蠕变，建模时特意还原了密封件与内圈外圈的配合过盈量，工程师在做装配仿真时可以提前检查安装工装的压接位置，避免压到密封唇口。另外不同宽度规格的轴承，其额定静载荷、额定动载荷的差异也在模型的参数关联里做了对应，调整尺寸参数时可以同步匹配对应的载荷参数，方便选型阶段快速校核轴承的使用寿命，不需要反复查阅样本手册。

　　这类轴承的保持架采用浪形冲压保持架，模型里还原了保持架的铆接结构、钢球兜孔的间隙，在做高速运转仿真时可以模拟保持架的运转稳定性，评估不同转速下的保持架共振风险。双侧密封的结构设计还能防止轴承内部的润滑脂泄漏，避免污染周边的精密光学元件、电子元器件，这也是在光学检测仪器、医疗检验设备里优先选用双密封微型轴承的核心原因，相比开式轴承加防尘盖的组合，集成式双密封结构的轴向尺寸更小，能让整个传动模组的结构更紧凑，给其他功能元件留出更多设计空间。
