齿轮齿条联动传动机构三维设计

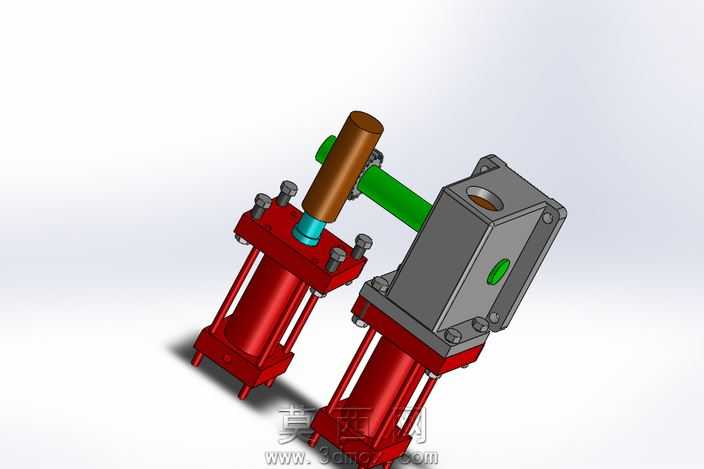

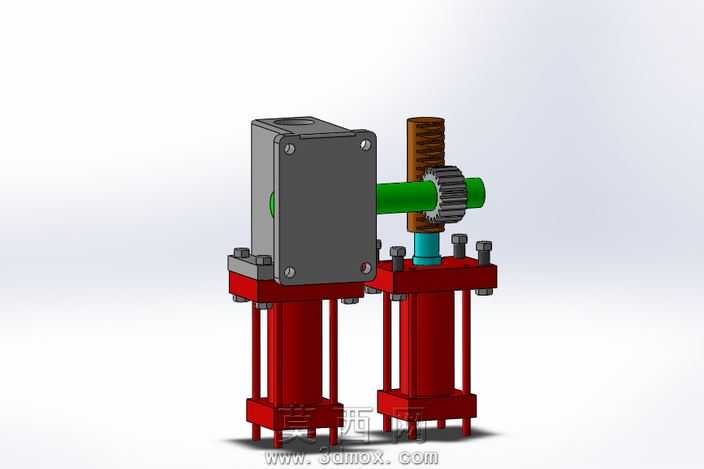

本作品为齿轮齿条联动传动机构的三维建模设计，整体采用三维机械设计软件完成全参数化建模，所有零部件均按照机械设计标准进行尺寸约束与装配配合，可直接用于机械原理演示、结构方案验证等场景。建模过程中首先对核心传动部件进行参数化绘制，齿轮部分采用渐开线齿廓生成逻辑，严格按照模数、齿数、压力角的标准参数完成齿形切削建模，保证齿面啮合精度符合传动要求；齿条部分对应齿轮参数做等模数匹配，齿距、齿厚参数与齿轮完全适配，确保传动过程中无卡滞、侧隙控制在合理区间。支撑结构部分，两侧立式支撑座采用箱式与柱式结合的结构设计，左侧箱体式支撑用于容纳齿轮轴的轴承安装位，内部预留轴承装配台阶与密封槽位，外部法兰连接结构采用螺栓孔阵列设计，保证连接刚性；右侧柱式支撑用于承载齿条的导向限位结构，顶部设置导向套约束齿条的直线运动轨迹，避免传动过程中出现偏载。传动轴采用阶梯轴设计，对应不同安装位置设置轴肩定位结构，表面做防锈金属材质渲染，齿轮部分赋予合金结构钢材质，表面做淬火硬化质感处理，齿条采用调质钢材质表现，支撑座主体赋予铸铁哑光材质，顶部法兰与螺栓件做镀锌亮面金属质感区分，不同部件的材质差异清晰呈现结构层级。装配过程中严格按照机械装配逻辑添加配合约束，齿轮与轴之间采用同轴配合加键槽限位，齿条与导向套之间采用滑动配合，齿轮与齿条之间添加齿轮齿条啮合配合，可实现转动输入与直线输出的联动模拟，整体结构紧凑，传动路径清晰，充分展现了齿轮齿条传动将旋转运动转化为直线运动的核心原理，建模过程中对所有标准件如螺栓、螺母均采用标准件库调用，保证规格符合国标要求，整体渲染采用白背景柔光效果，突出结构本身的装配关系与部件细节，便于直观理解该传动机构的组成与运行逻辑。
