四合一管路合路器结构设计模型

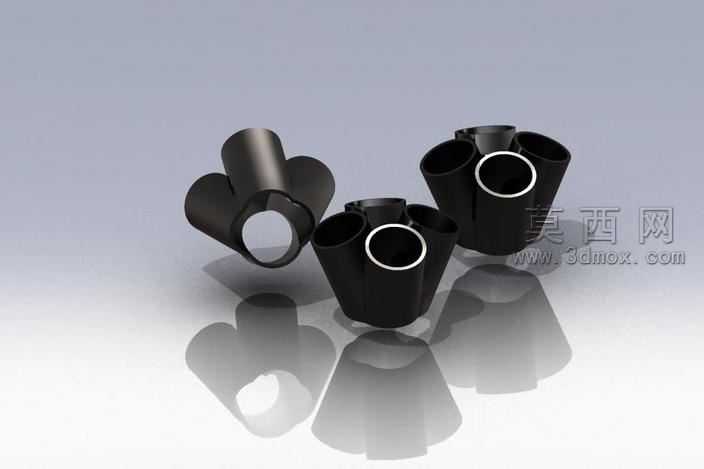

本模型为四合一管路合并器，采用三维参数化建模方式完成整体结构设计，建模过程中首先对合路器的功能需求进行拆解，明确其需要实现四路独立管路向单路管路汇流的核心作用，因此整体采用放射状布局的结构形式，四个输入管路接口以中心输出管路为圆心均匀排布，保证四路流体汇入时的流道对称性，降低流体汇流过程中的紊流概率。建模阶段首先绘制中心汇流腔体的基础轮廓，通过拉伸特征构建腔体的主体结构，随后对四个输入管路的走向进行路径规划，采用平滑过渡的曲面连接各输入管与中心腔体，避免管路转角处出现直角结构，减少流体输送过程中的阻力损失。模型的管壁厚度经过合理参数设置，既保证结构整体的强度要求，也避免材料的不必要浪费，各管路接口处预留了标准连接余量，可适配常规的管路连接工艺。渲染阶段采用哑光金属材质赋予模型表面，还原金属管件的真实质感，通过环境光影的调整突出模型的结构轮廓与曲面过渡效果，清晰展示各管路的排布角度与连接关系。设计过程中充分考虑合路器的实际使用场景，整体结构无冗余设计，各部分衔接流畅，既满足流体汇流的功能需求，也兼顾了零部件加工制造的工艺可行性，可直接用于相关管路系统的方案验证、装配模拟以及后续的加工生产参考，模型的各特征参数均可根据实际使用的管路尺寸、流量需求进行灵活调整，适配不同工况下的使用要求。
