蛋糕底座塑料注塑模具结构设计

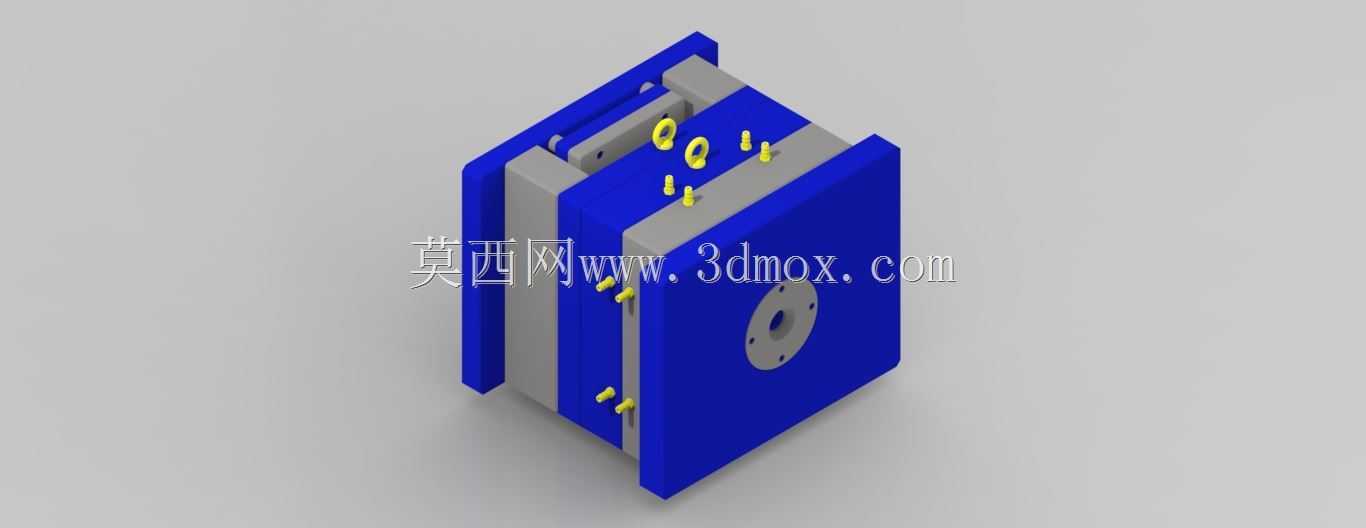

　　这套模具针对食品包装领域常用的塑料蛋糕底座成型需求开发，适配批量注塑生产场景，日常应用在烘焙包装配套的塑料制品加工环节，可稳定生产符合食品接触级要求的PP材质蛋糕承托底座，替代传统纸质底座易受潮、承托力不足的缺陷。从结构设计逻辑来看，模具采用两板模标准模架布局，分型面设置在产品最大轮廓处，开模后产品随动模侧脱离定模型腔，依靠顶出机构实现自动脱模，适配常规卧式注塑机的安装接口，无需额外改装设备即可上机生产。

　　模具的型腔部分采用整体式镶拼结构，成型区域做了镜面抛光处理，保证成型后塑料底座表面光滑无毛刺，不会在接触蛋糕胚时产生掉屑问题；浇注系统采用侧浇口进料，浇口位置设置在产品边缘非外观面区域，成型后浇口残留易修剪，不会影响产品的外观平整度。冷却水路围绕型腔均匀排布，进出水接口设置在模具非操作侧，水路直径适配常规模温机接口，可保证成型过程中型腔各区域温度均匀，将产品成型周期控制在合理区间，减少因冷却不均导致的产品翘曲变形问题。

　　模具的导向机构采用标准导柱导套配合，合模时可精准定位动定模的相对位置，避免长期生产过程中出现型腔错位导致的产品飞边问题；顶出系统采用顶针与推块结合的布局，针对产品的平面区域与加强筋位置分别设置顶出点位，保证顶出力均匀分布，避免顶出过程中产品出现顶白、变形缺陷。从安装边界来看，模具整体长宽尺寸适配160吨级卧式注塑机的拉杆间距，模具厚度符合设备的最小模厚要求，定位圈与浇口套尺寸采用行业通用规格，上机时可快速完成定位校准，减少换模调试的时间成本。模具上设置的小型紧固件均采用标准内六角螺丝，日常维护时可快速拆卸更换易损件，无需定制特殊配件，降低生产现场的备件库存压力。针对塑料蛋糕底座的结构特点，模具成型区域特意做了微小的脱模斜度设计，在不影响产品尺寸精度的前提下，减少开模时产品与型腔壁的摩擦阻力，提升连续生产的稳定性。
