22头全自动液体灌装生产线结构设计

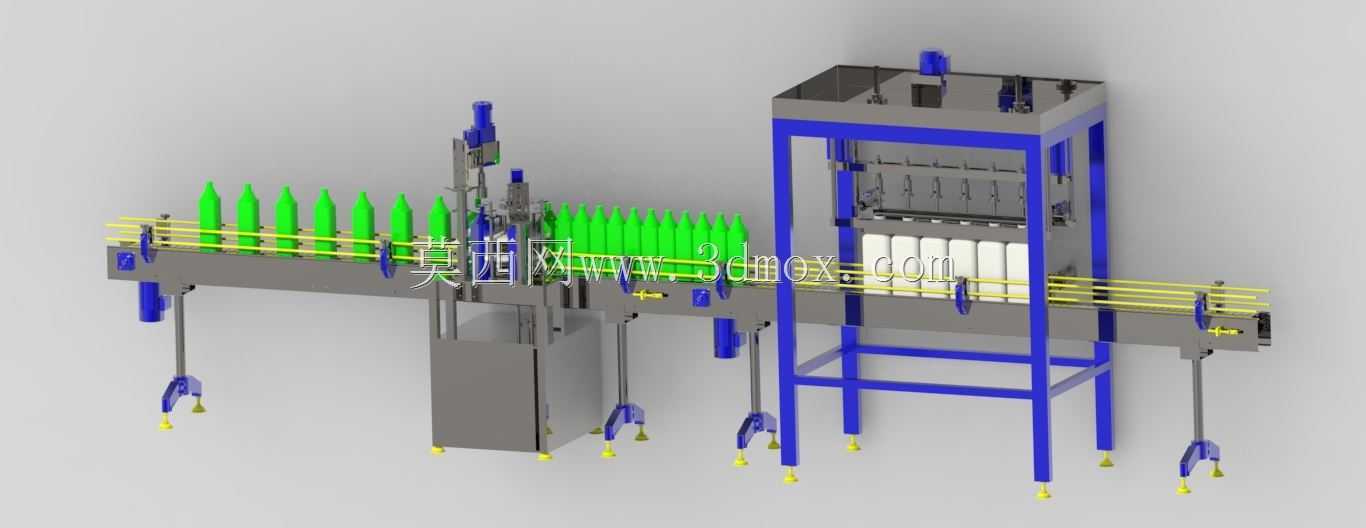

　　这套液体灌装产线主要面向中小型饮品、日化水剂类生产车间的连续化灌装工序，适配圆柱型PET瓶、玻璃瓶等常规直立包装容器，可直接对接前端理瓶机与后端旋盖、贴标设备，组成完整的包装生产链路。整线采用直线式布局，输送段采用双侧护栏导向的平顶链输送结构，护栏间距可通过调节支架适配瓶身直径在50-120mm区间的容器，输送链驱动端设置过载保护离合器，避免卡瓶时造成链板或驱动电机损伤。灌装主机采用多头等距灌装结构，共设置22个独立灌装阀位，阀位间距与输送线上的定位卡板节距严格匹配，保证容器停位时瓶口与灌装阀中心同轴度误差控制在1mm以内，减少灌装时的液体飞溅问题。

　　每个灌装阀配套独立的升降驱动结构，针对易起泡沫的液体可采用下潜式灌装轨迹，灌装阀出料口随液位上升同步抬升，降低液体冲击产生的泡沫量，适配不含气液体、低粘度日化水剂的灌装需求。产线入口段设置分瓶螺杆机构，将连续输送的容器按固定节距分隔，保证每个容器精准进入灌装工位的卡板定位槽，避免出现缺瓶、多瓶进入灌装区的问题。灌装主机的机架采用方管焊接框架结构，支脚配置可调节支撑脚杯，可根据车间地面平整度调整整机水平度，调节范围±30mm，安装时无需额外预埋地脚螺栓，降低车间改造的施工成本。输送段下方设置接液托盘，可承接灌装过程中滴落的残液，托盘设置倾斜导液槽，可将残液导流至端部的排液口集中收集，避免残液污染车间地面或输送链结构。

　　设备的气动管路与控制线路沿机架内侧的线槽排布，线槽设置可拆卸盖板，后期维护时可快速拆卸盖板排查线路或管路故障，所有气动元件的接口均设置快插接头，更换易损件时无需复杂工具即可完成拆装。灌装工位的容器定位采用双侧弹性夹瓶结构，夹瓶块采用食品级硅胶材质，接触瓶身时不会刮花容器外壁，同时可适配瓶身存在微小尺寸误差的容器，避免硬定位导致的卡瓶停机。整线的驱动单元采用变频调速控制，可根据前端供瓶速度与后端设备的处理能力调整输送速度，最高线速度可达120瓶/分钟，适配不同产能规模的生产需求。

　　设备的外露转动部件均设置透明亚克力防护罩，既可以观察设备运行状态，也能避免操作人员误触转动部件引发安全事故，防护罩设置安全联锁开关，防护罩打开时设备自动停机，符合生产车间的安全规范要求。
