双工位自动套标轮状包装设备结构

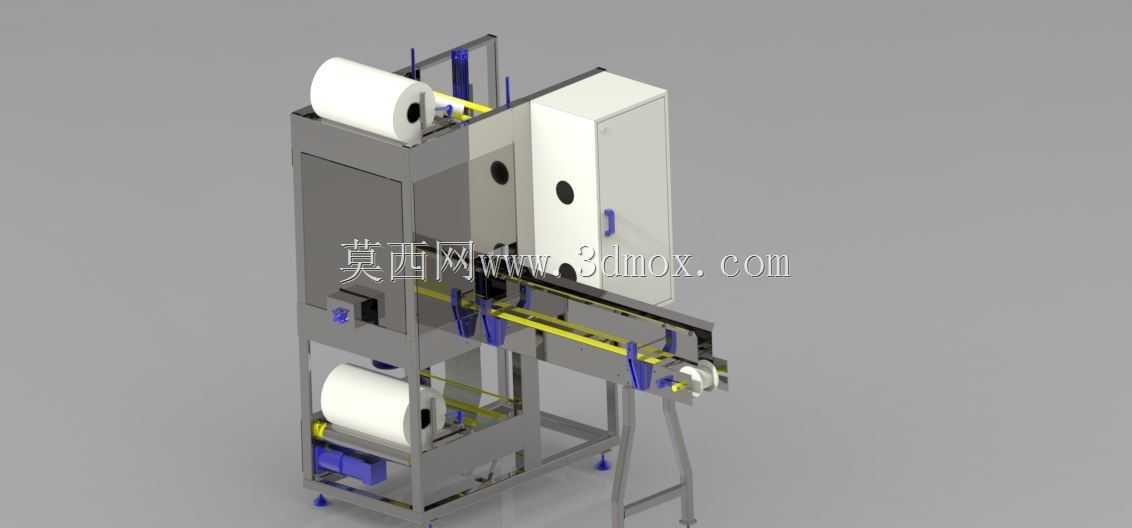

　　这套双工位轮状套标包装结构，主要面向快消品瓶装、桶装产品的外包装套膜工序，适配食品饮料、日化洗护类生产车间的连续化包装产线，可直接对接前端灌装、旋盖工序的出料输送线，无需额外增设转向接驳机构，减少产线布局的空间占用。从结构布局来看，设备采用上下双料卷的供膜设计，料卷安装位预留了足够的换料操作空间，操作人员站在设备侧方即可完成膜卷更换、张力预调的操作，无需登高或拆解外围护板，日常运维的操作边界控制在设备侧方0.8米范围内，不会挤占主输送通道的通行空间。

　　中部的输送机构采用同步带搭配定位拨块的结构，可根据待包装产品的外径尺寸调整拨块间距，适配直径60mm到150mm区间的圆柱型产品，输送线的进料端高度可在±50mm范围内调节，能匹配不同高度的前端出料线，避免产品转接过程中出现卡滞、倒瓶的问题。设备侧方的电控柜采用一体化集成设计，将PLC控制模块、伺服驱动器、接线端子排全部整合在柜体内，柜体与主机架采用螺栓刚性连接，减少外部走线的裸露长度，同时柜体的检修门开设在侧方，与操作人员的巡检通道同侧，日常排查线路、调整参数时无需跨越输送线。

　　套标执行机构采用垂直导向的切膜、送膜结构，上下双料卷可实现不停机换卷，当其中一卷标签膜耗尽时，机构可自动切换到另一卷供膜，减少产线停机等待的时间，切膜刀的位置预留了微调行程，可根据膜材的厚度调整切刀的进给深度，避免出现切不断膜或者切坏产品表面的问题。机架整体采用方管焊接成型，底部配置可调脚杯，可根据车间地面的平整度调整设备水平度，调整范围±20mm，设备整体的安装占地长度控制在1.8米，宽度0.9米，高度2.2米，属于中小型包装工位设备，可直接嵌入现有成熟包装产线，不需要对原有车间布局做大规模改动。

　　在设计逻辑上，这套结构优先考虑了连续生产的稳定性，所有传动部位的轴承座都采用外置式安装，更换轴承时不需要拆解主体框架，输送线的托板采用快拆式结构，清理输送过程中掉落的碎屑、残膜时，只需要向上抬起托板即可完成操作，不需要工具拆卸。设备的安全防护方面，在运动部件的外侧预留了安全光栅的安装位，可直接选配接入产线的安全回路，当有人员肢体误入设备工作区域时，设备会立即停止运行，避免机械伤害。
