N50型两级圆柱齿轮减速箱体结构

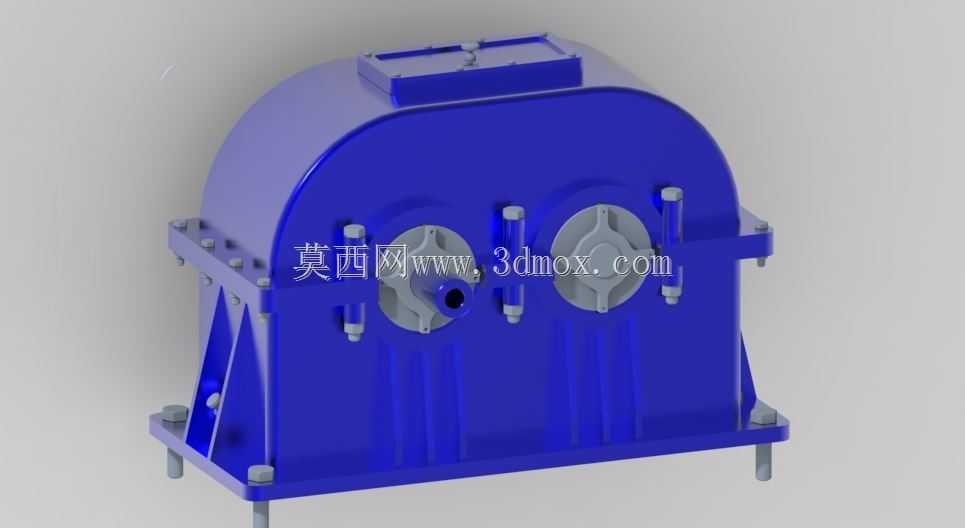

　　这款N50规格的减速装置，主要应用在矿山输送、建材生产、轻工流水线等需要恒定减速比传递扭矩的工况场景，作为原动机与工作机之间的核心传动衔接部件，承担匹配转速、放大输出扭矩的核心作用，可适配常规Y系列三相异步电机的输入转速，将高转速低扭矩的动力输入转化为低转速大扭矩的动力输出，满足下游输送辊、搅拌轴、卷扬滚筒等执行部件的转速与负载需求。从结构设计来看，采用上下剖分式的箱体结构，上箱盖为圆弧拱顶造型，相比平顶结构能在同等壁厚下获得更高的结构刚度，同时减少箱体内部润滑油的无效储油容积，降低齿轮搅油带来的功率损耗；下箱体为带加强筋的一体式铸造基座，两侧的三角加强筋直接延伸至安装脚位置，可在重载冲击工况下分散轴承座传递的径向载荷，避免安装面出现应力开裂。

　　输入输出轴采用平行轴布置，双轴伸的端面预留了标准密封件安装槽与轴承定位台阶，可适配不同规格的骨架油封与深沟球轴承、圆锥滚子轴承组合，满足正反转、不同径向负载的使用需求；箱体侧面的轴承端盖采用螺栓紧固结构，端盖上预留的观察孔可在不拆解箱体的情况下检查轴承润滑与磨损状态，日常维护时只需拆开端盖即可完成轴承更换与间隙调整，无需完全分离上下箱盖。安装边界方面，底部四个安装脚预留了通孔式安装位，孔位间距按照通用工业减速装置的安装规范设计，可直接适配多数常规传动机架的安装螺孔位置，无需额外加工过渡转接板；箱体顶部预留了透气塞安装位与注油孔，可直接安装标准规格的透气帽，避免长时间运行时箱体内温度升高导致压力过大出现渗油问题，下部的油位观察与放油螺孔位置也做了标准化设计，可适配常规油标与放油螺塞。

　　设计过程中充分考虑了铸造工艺的拔模斜度，所有箱体棱边都做了铸造圆角处理，避免铸造时出现应力集中导致的铸件缺陷，轴承座位置的壁厚做了局部加厚处理，保证轴承运行时的支撑刚度，减少轴系挠度，提升齿轮啮合的平稳性，降低运行过程中的传动噪音。
