三级展开式圆柱齿轮减速器结构设计

　　这款三级展开式圆柱齿轮减速器，主要应用在矿山输送、建材生产、冶金轧制这类需要大传动比、低输出转速的重载传动场景中，作为原动机与工作机之间的核心传动衔接部件，承担匹配转速、传递转矩的核心作用，可将高速电机的输入转速通过三级齿轮副逐级降低，同时放大输出转矩，满足工作端大负载低转速的运行需求。从结构设计来看，采用展开式三级圆柱齿轮布置，输入轴、中间轴、输出轴沿箱体长度方向依次排布，各级齿轮分别固定在对应轴段上，通过平键实现周向定位，轴系两端采用深沟球轴承支撑，轴承端盖通过螺栓紧固在箱体侧壁，既可以约束轴系的轴向窜动，也预留了轴承间隙调整的空间，方便后期维护时调整轴承预紧量。

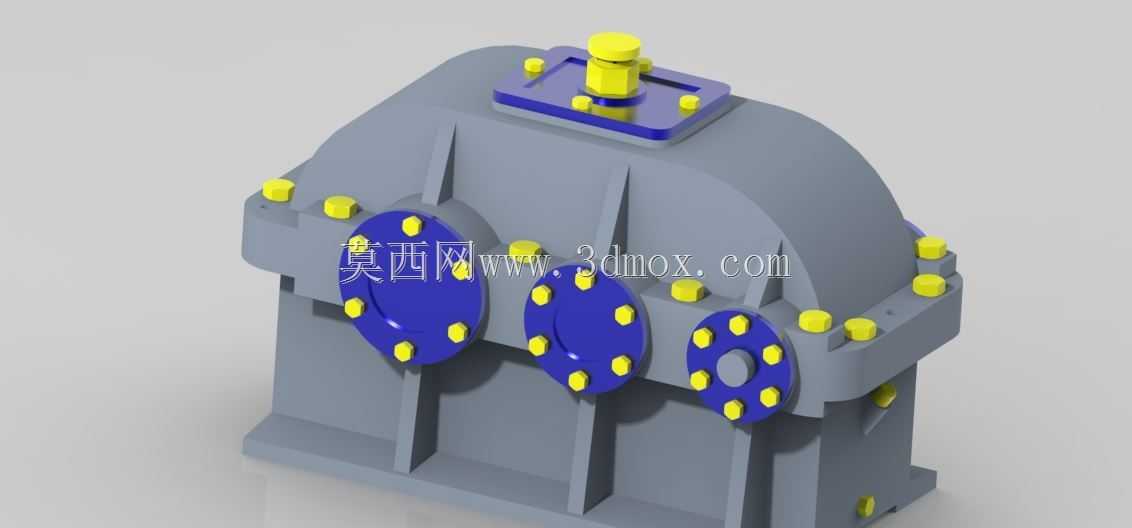

　　箱体采用剖分式结构，沿轴线所在水平面分为箱座与箱盖两部分，剖分面加工有定位销孔，装配时通过定位销保证箱座与箱盖的同轴度，连接螺栓沿剖分面法兰均匀布置，螺栓间距经过计算校核，保证箱体结合面的密封性能，避免运行时润滑油渗漏。箱体顶部设置有观察窗与透气帽，观察窗可直接查看内部齿轮啮合状态，透气帽用于平衡箱体内外气压，避免油温升高后内部压力过大导致密封件失效；箱座下部设置有油标尺与放油螺塞，可实时监测箱内润滑油液位，换油时可通过底部螺塞排空旧油。输入轴端设置在箱体侧部的高速级位置，输出轴端对应低速级大齿轮所在轴段，轴伸端均设计有密封槽，安装毡圈油封或骨架油封，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。

　　安装边界方面，箱座底部设计有一体式安装底座，底座上加工有四个对称布置的安装螺栓孔，可直接通过地脚螺栓固定在设备基础或安装机架上，安装时需保证输入轴与原动机输出轴、输出轴与工作机输入轴的同轴度误差在允许范围内，避免附加径向力影响轴承与齿轮的使用寿命。各级齿轮均采用渐开线圆柱直齿设计，传动比分配按照等强度原则优化，高速级小齿轮采用合金钢调质处理，低速级大齿轮采用铸钢正火处理，保证各级齿轮的接触强度与弯曲强度匹配，在额定负载下长期运行不会出现断齿、点蚀等失效问题。箱体侧壁对应轴承位置设计有加强筋，提升箱体的结构刚度，避免重载运行时箱体变形导致齿轮啮合偏载，所有外露的连接螺栓端部均做倒角处理，既避免安装时划伤操作人员，也保证螺栓紧固到位。
