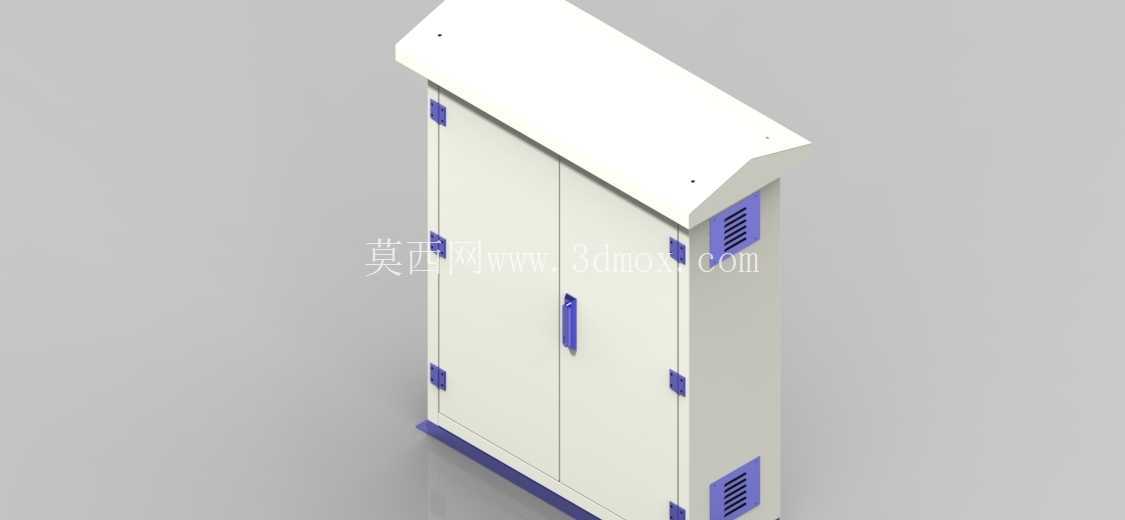

户外双开门防雨立式电气柜体结构

　　这款立式双开门柜体主要面向户外低压配电、现场设备就近控制场景设计，常见于厂区户外动力配电节点、户外临时施工供电点位、园区景观照明配电、小型分布式光伏并网侧配电等场景，承担电气元件承载、人员触电防护、外部环境阻隔的核心作用。从结构设计逻辑来看，柜体顶部采用斜顶挑檐结构，挑檐边缘超出柜体侧板一定距离，斜向坡面可快速引导雨水向柜体两侧排出，避免顶部积水渗漏，同时挑檐设计可减少阳光直射柜门密封胶条的时长，延缓胶条老化速度，适配户外长期日晒雨淋的使用环境。

　　柜体采用双开门结构，柜门与柜体框架的贴合处预留密封胶条安装槽，关闭后可实现IP54级左右的防护能力，阻挡扬尘、飞溅雨水进入柜体内部；柜门配置内嵌式塑料拉手，拉手突出高度低，可避免户外安装时外物磕碰造成拉手损坏，同时柜门与柜体框架之间设置多处塑料卡扣式限位件，可保证柜门关闭后与框架贴合紧密，不会因户外大风产生柜门晃动异响。柜体侧板上下位置均设置格栅式通风口，通风口内侧预留防尘滤网安装位，可在保证柜内电气元件散热通风的前提下，阻挡蚊虫、扬尘进入柜内，避免积尘造成电气元件绝缘性能下降。

　　柜体底部设置加高底座，底座与柜体主体为一体化结构，安装时底座可直接固定在混凝土基础上，抬高柜体主体与地面的距离，避免地面积水倒灌进入柜内，同时底座预留电缆进出线开孔，开孔处可加装电缆密封接头，保证进线部位的防护性能。从安装边界来看，柜体整体为长方体立式结构，深度尺寸适配常规靠墙或独立安装的空间要求，双开门全开后所需的前方操作空间预留充足，可满足柜内断路器、接触器、接线端子排等元件的安装、接线、日常检修操作需求；柜体框架采用折弯成型的钢板拼接结构，内部预留元件安装梁的固定孔位，安装梁可根据元件尺寸调整上下安装位置，适配不同规格电气元件的安装需求。柜体边角位置均做圆弧过渡处理，避免安装检修时尖锐边角划伤操作人员，整体结构无突出的尖锐部件，符合户外电气设备的安全设计要求。
