工业小风扇CCD检测贴标一体设备结构

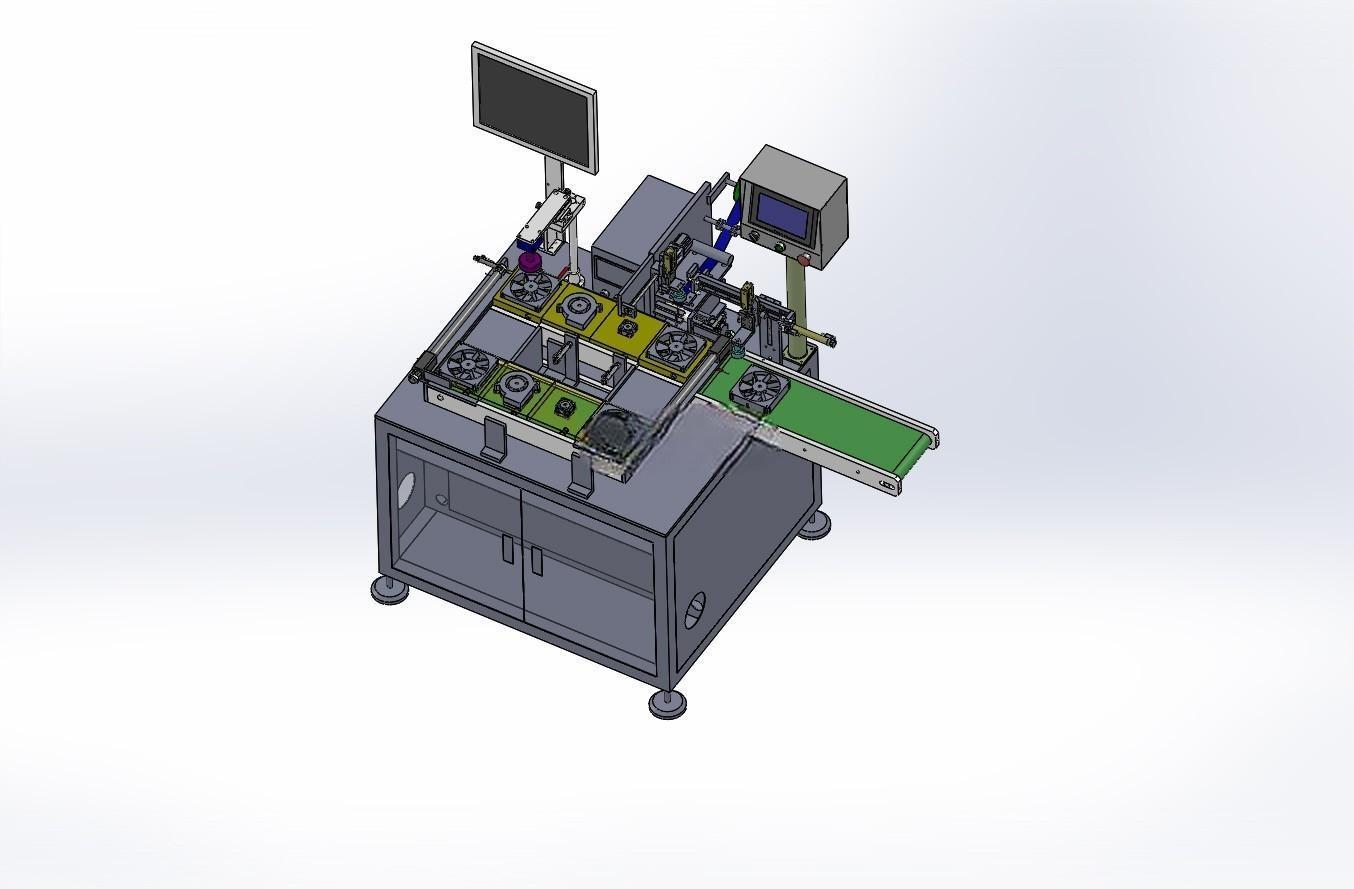

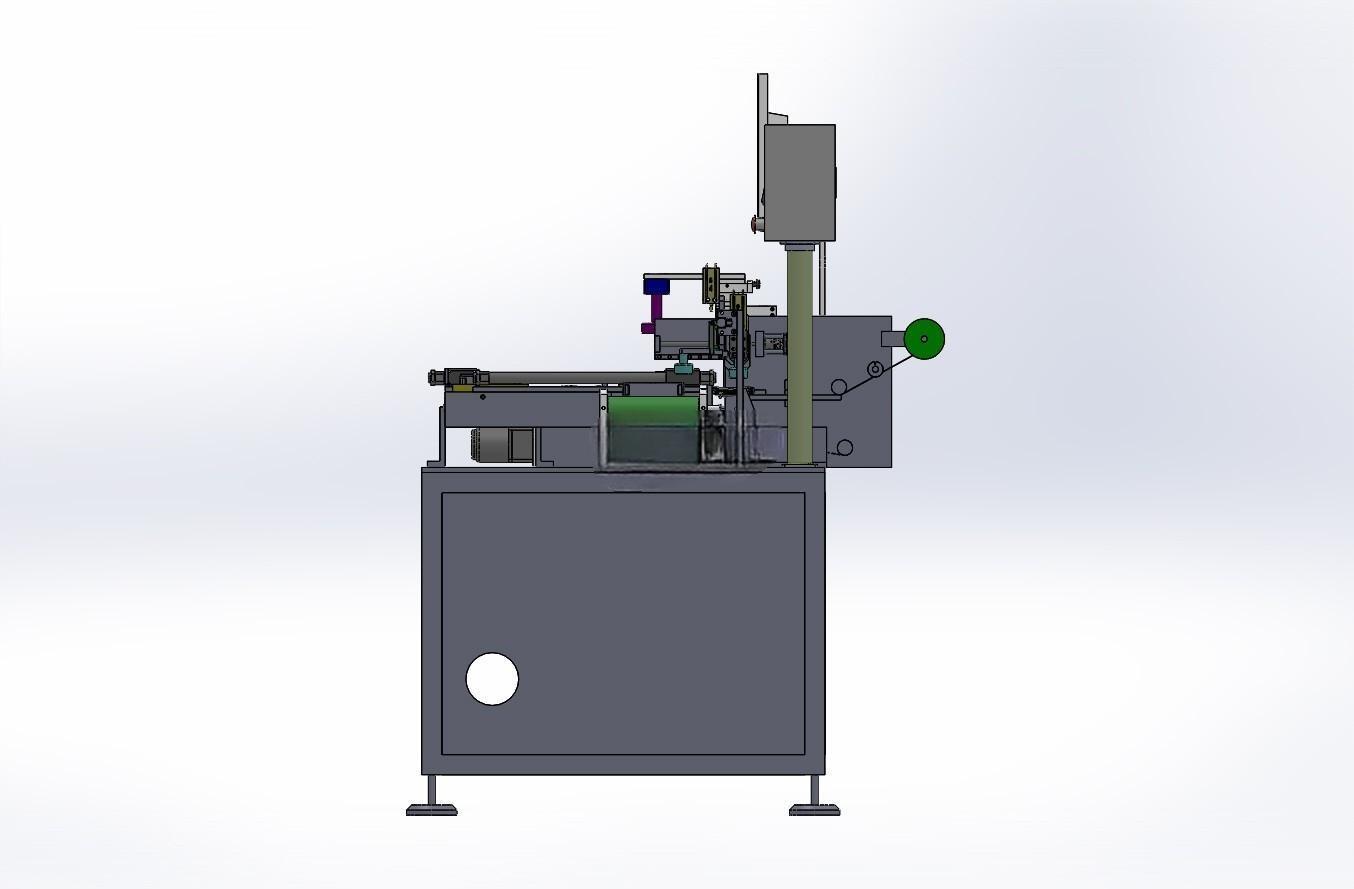

　　这套设备主要面向消费电子散热配件生产环节的后段工序，针对小尺寸工业轴流风扇成品的外观缺陷检测、规格标识贴附需求设计，替代传统人工目视检测+手动贴标的作业模式，适配3C电子厂、散热模组加工厂的批量产线节拍，可直接对接前段风扇组装线的出料端，也可作为独立工位离线使用。从结构布局来看，设备采用立式悬臂检测头搭配双层回流治具线的排布，检测与贴标工位沿治具流转方向依次排布，下料移载机构设置在产线末端，整体占地宽度控制在1.2米以内，长度不超过2.8米，安装时仅需预留0.8米的周边操作维护空间，对车间场地的适配性较强，不需要额外开挖地基或做特殊承重处理，普通环氧地坪地面即可放置调平。

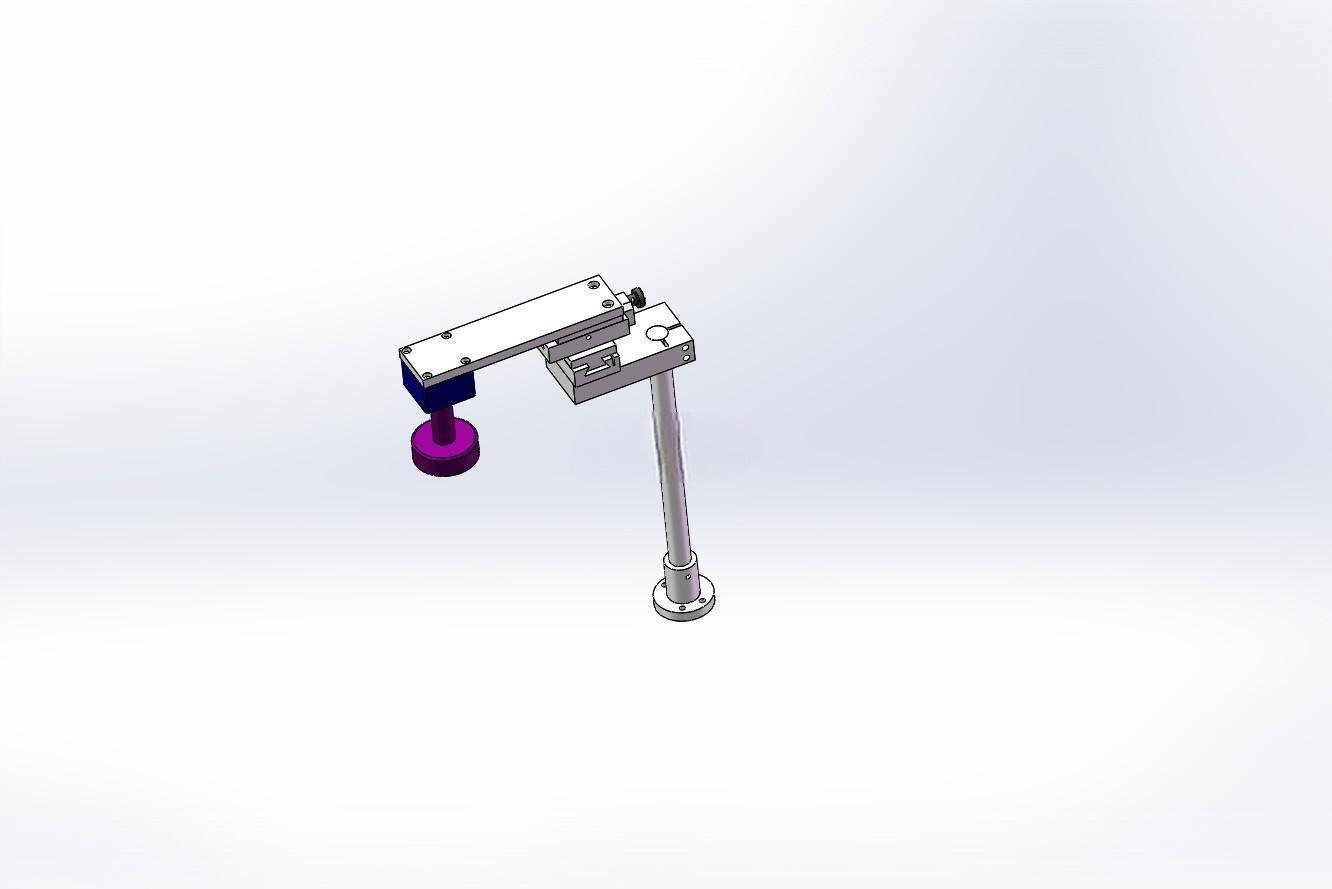

　　设计阶段优先考虑了治具的通用性，治具定位槽采用快换式结构，可适配40mm至120mm见方的常规工业小风扇尺寸，更换产品型号时仅需更换定位镶件，调整CCD检测的视场参数与贴标头的出标长度即可完成换型，单批次换型时间可控制在15分钟以内，适配多品种小批量的生产需求。CCD检测机构采用悬臂式安装，检测镜头距离治具定位面的工作距离为180mm，视场覆盖范围可完整容纳最大规格的风扇产品，可检测风扇外壳的缺胶、裂纹、端子歪斜、标签漏贴等常见外观缺陷，检测精度可达0.1mm，检测节拍与产线整体1.5秒/件的流转速度匹配，不会出现工位堵料的情况。

　　贴标剥标机构设置在检测工位的下游，采用吸标式贴标头，剥标板的出标精度控制在±0.2mm以内，贴标压力通过调压阀可调，可适配不同厚度的不干胶标签与产品外壳，避免贴标压力过大压损风扇扇叶，或是压力不足导致标签翘边。下料移载机构采用水平气缸搭配垂直升降气缸的结构，夹爪采用柔性硅胶夹头，抓取产品时不会刮伤风扇外壳表面，可将检测合格的产品从治具中转移至下料流水线，不合格品则移送至NG品收集盒，实现良品与不良品的自动分流。

　　治具回流机构采用双层倍速链结构，上层为作业工位流转线，下层为空治具回流线，作业员仅需在上料工位将待检测的风扇放入治具定位槽内，治具即可自动流转至检测、贴标工位，完成作业后治具随下层线体回流至上料位，不需要人工来回搬运治具，降低作业员的劳动强度。产品回转传料机构设置在产线的首尾两端，采用顶升转台结构实现治具在上下层线体之间的转移，转台定位精度通过销钉定位保证，重复定位精度可达±0.1mm，避免治具流转过程中出现偏移导致检测、贴标位置偏差。

　　气路设计上所有气缸均配备独立的调速接头，可根据实际生产节拍单独调整每个动作的运行速度，避免气缸动作过快产生冲击震动，影响CCD检测的成像稳定性与贴标精度；电路部分所有传感器的走线均沿铝型材框架内部的线槽布置，外部无裸露走线，避免长期运行过程中线缆被机构剐蹭损坏，同时也方便后期维护时排查线路故障。设备的操作面板设置在上料工位的侧方，高度符合人体工程学设计，作业员站立操作时不需要弯腰或抬手即可完成参数调整、启停设备等操作，面板上设置有急停按钮，出现异常情况时可快速切断设备运行动力，保障作业安全。
