转盘式多工位流体灌装执行机构设计

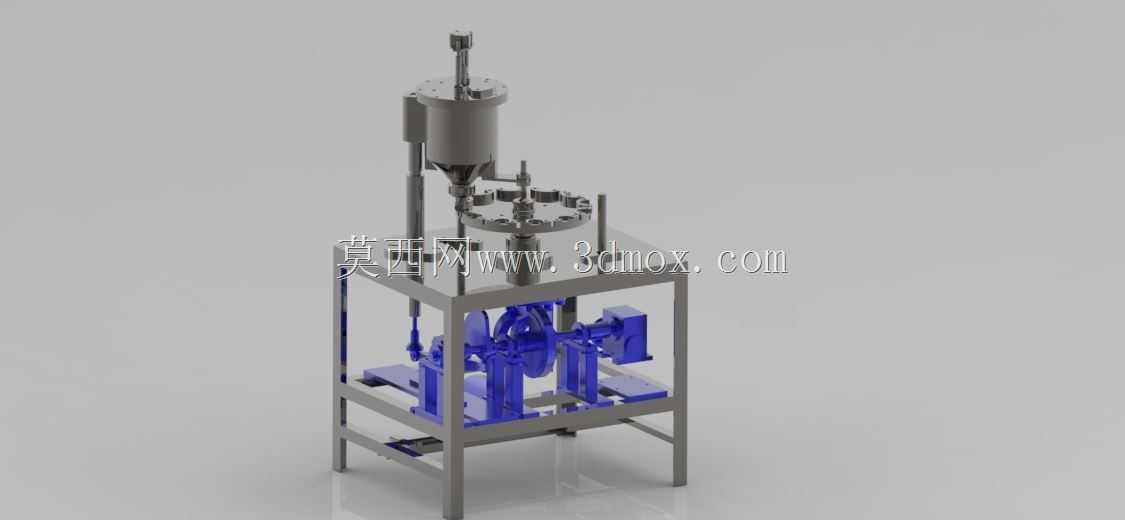

　　这套转盘式多工位流体灌装执行机构，主要面向中小规格瓶装流体物料的定量灌装生产场景，常见于食品饮料、日化洗护、小型医药制剂的生产线前段灌装工位，可衔接上游理瓶机构与下游旋盖、贴标工序，适配圆柱型、小方型等多种常规瓶型的灌装作业需求。整机采用方管焊接成型的框架式机架作为承载基础，机架底部预留了水平调节脚座的安装孔位，可根据生产线输送线的实际高度调整整机安装高程，安装边界控制在长1200mm、宽800mm、高1800mm范围内，无需额外开挖地面基础，可直接固定于车间平整硬化地面，适配多数中小型生产车间的线体布局空间。

　　上部的储料罐体采用锥底收口设计，可减少物料残留，罐体出料端通过管路连接下方的灌装执行头，执行头的升降行程通过直线导轨副做导向约束，避免灌装过程中出现滴漏、物料飞溅的问题。中部的多工位转盘采用间歇式分度传动结构，转盘周向均匀布置12个瓶位定位工装，可在转盘转动过程中完成上瓶、对位灌装、余料吹除、下瓶的多工序同步作业，相比单工位灌装结构，生产节拍可提升4倍以上。设计过程中针对灌装精度的控制需求，在每个灌装头的进料端预留了流量控制阀的安装接口，可根据不同物料的粘度特性选配活塞式、蠕动式或者重力式计量组件，无需对主体机架结构做改动即可完成适配。

　　传动部分的动力组件全部布置在机架下部的安装腔体内，外侧预留了可拆卸的检修护板，日常维护时无需拆解上部灌装与转盘组件即可完成传动件的润滑、易损件更换作业。所有与物料接触的部件都采用快拆式连接结构，可快速拆解完成清洗消毒，满足有卫生级要求的生产场景使用需求。转盘的定位工位设置了弹性定位卡爪，可兼容瓶身直径在30mm到80mm区间的多种容器，更换瓶型时仅需更换对应规格的卡爪垫块，调整时间控制在15分钟以内，适配多品种小批量的柔性生产需求。整机的管路走线全部沿机架方管的内腔布置，外部无裸露管线，既避免了生产过程中管线剐蹭容器的风险，也便于车间日常的清洁打理。
