公制6000系列开放式轴承参数化三维模型

　　在各类旋转传动机构的设计选型与三维装配环节中，开放式深沟球轴承是应用覆盖范围极广的基础支撑零件，从普通的轻工输送线辊筒支撑、小型电机输出端定位，到机床辅助机构的旋转轴限位、民用机电产品的转动副搭建，都能见到这类公制6000系列轴承的身影。不同于带密封盖的轴承型号，开放式结构的轴承运行阻力更低，适配于有定期润滑维护条件、运行环境相对洁净的传动场景，能够在较高转速工况下保持稳定的径向支撑能力，同时可承受一定程度的双向轴向载荷，满足多数常规传动节点的受力需求。

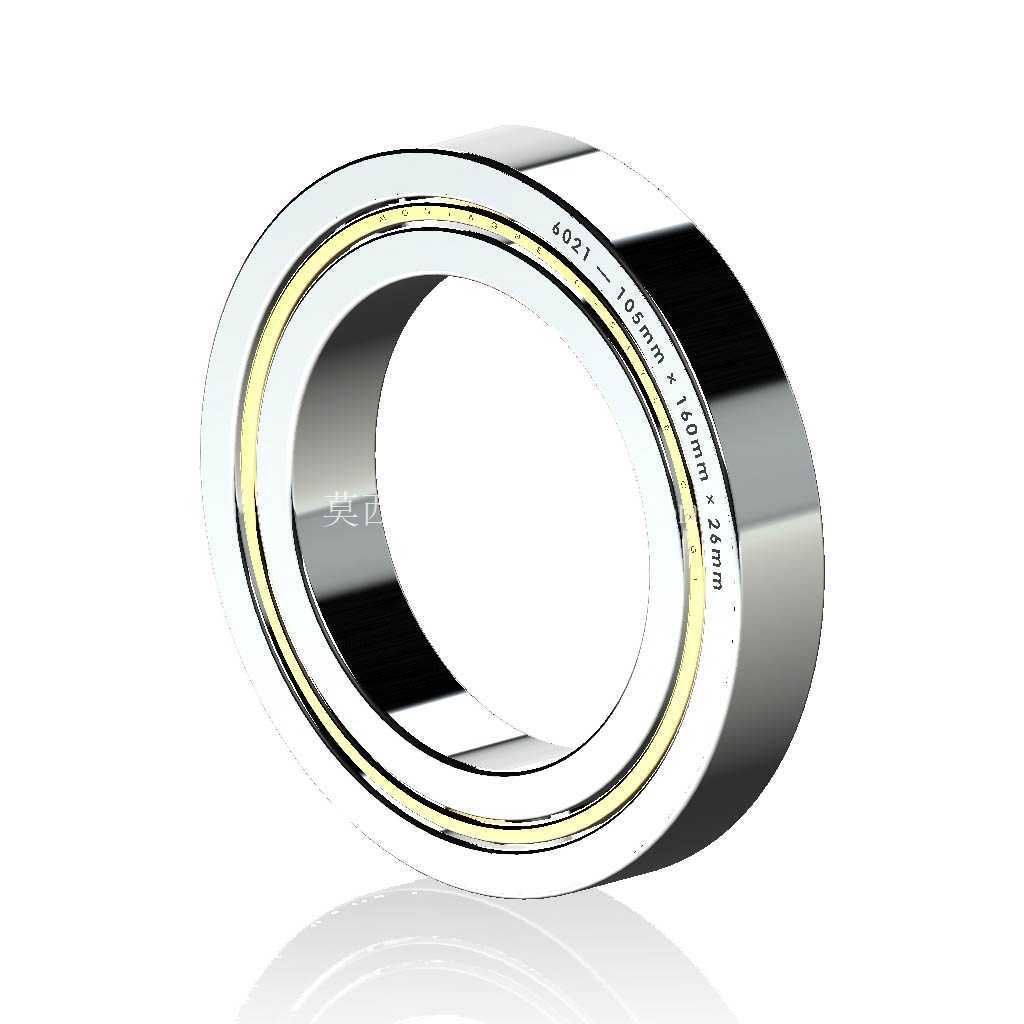

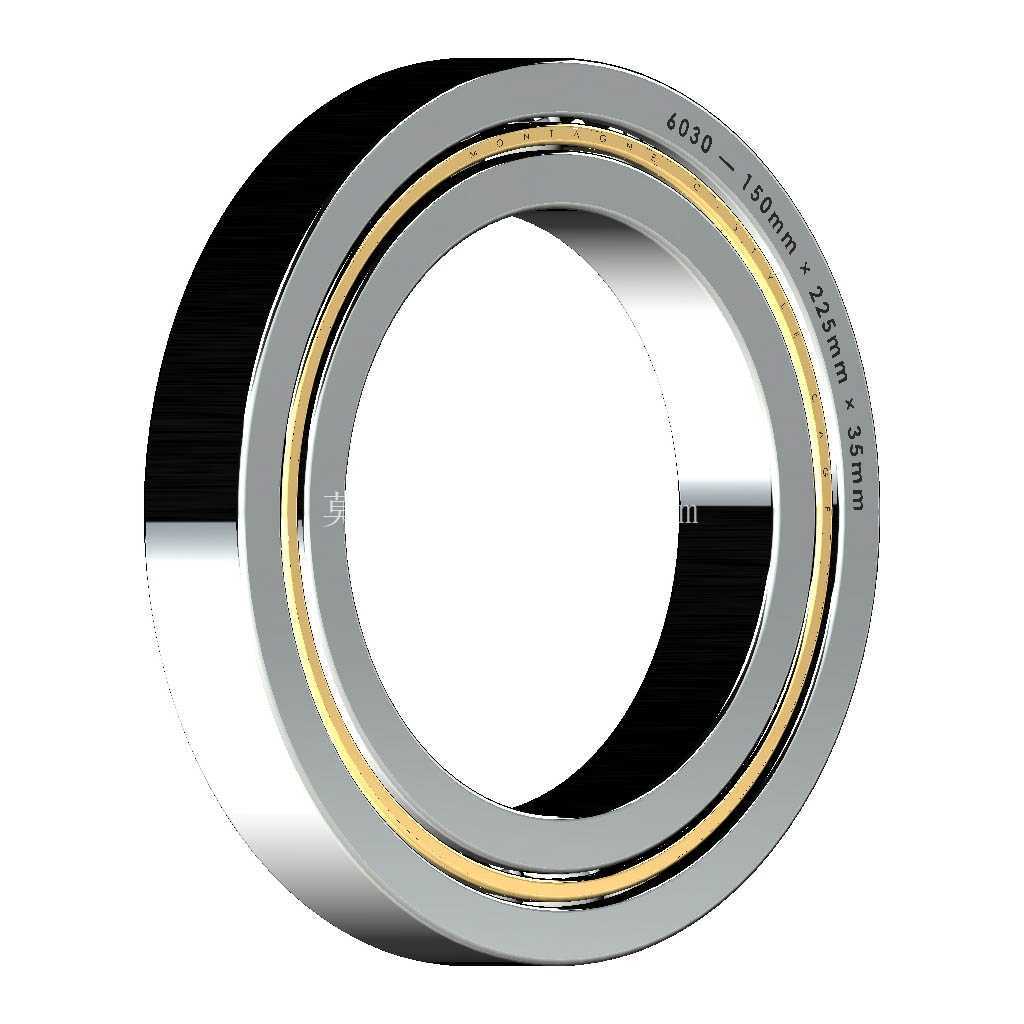

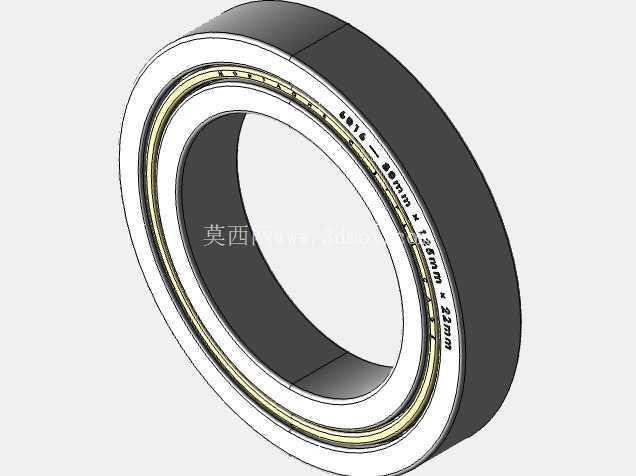

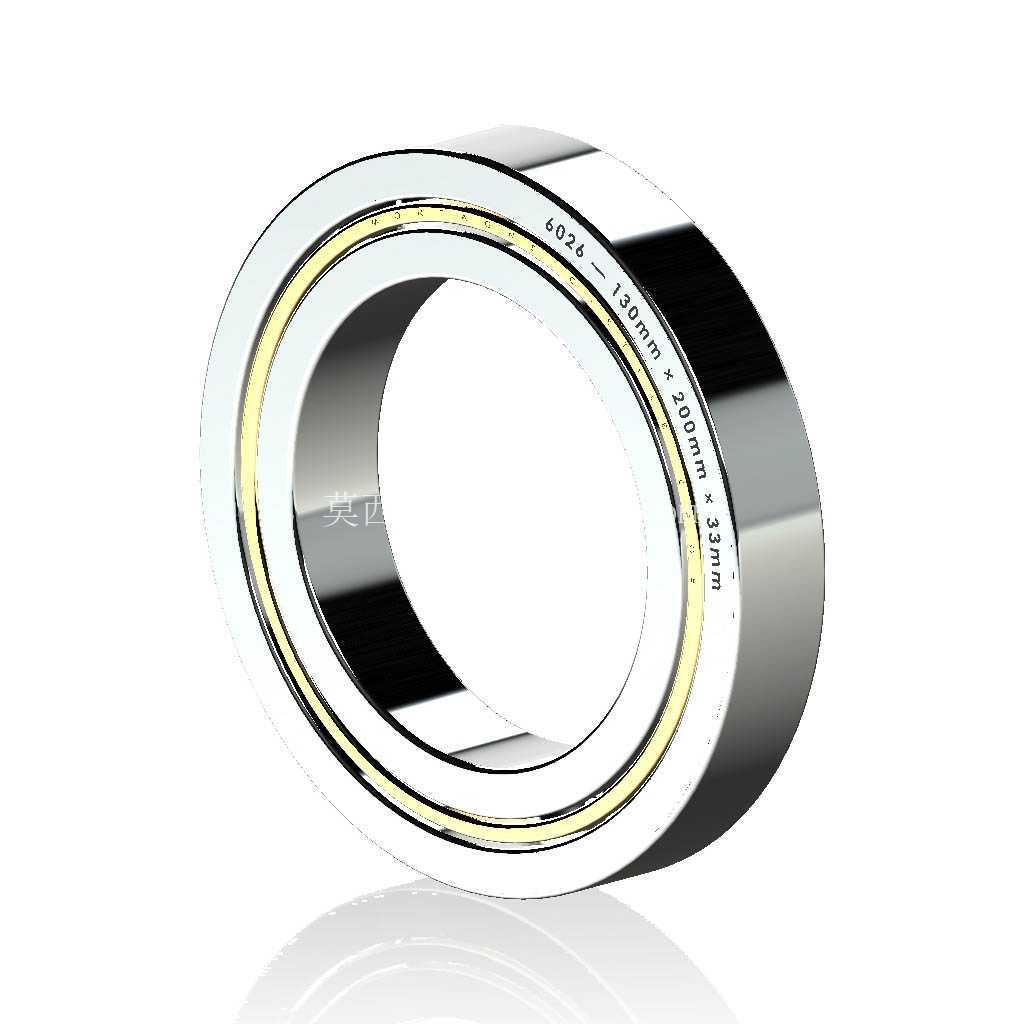

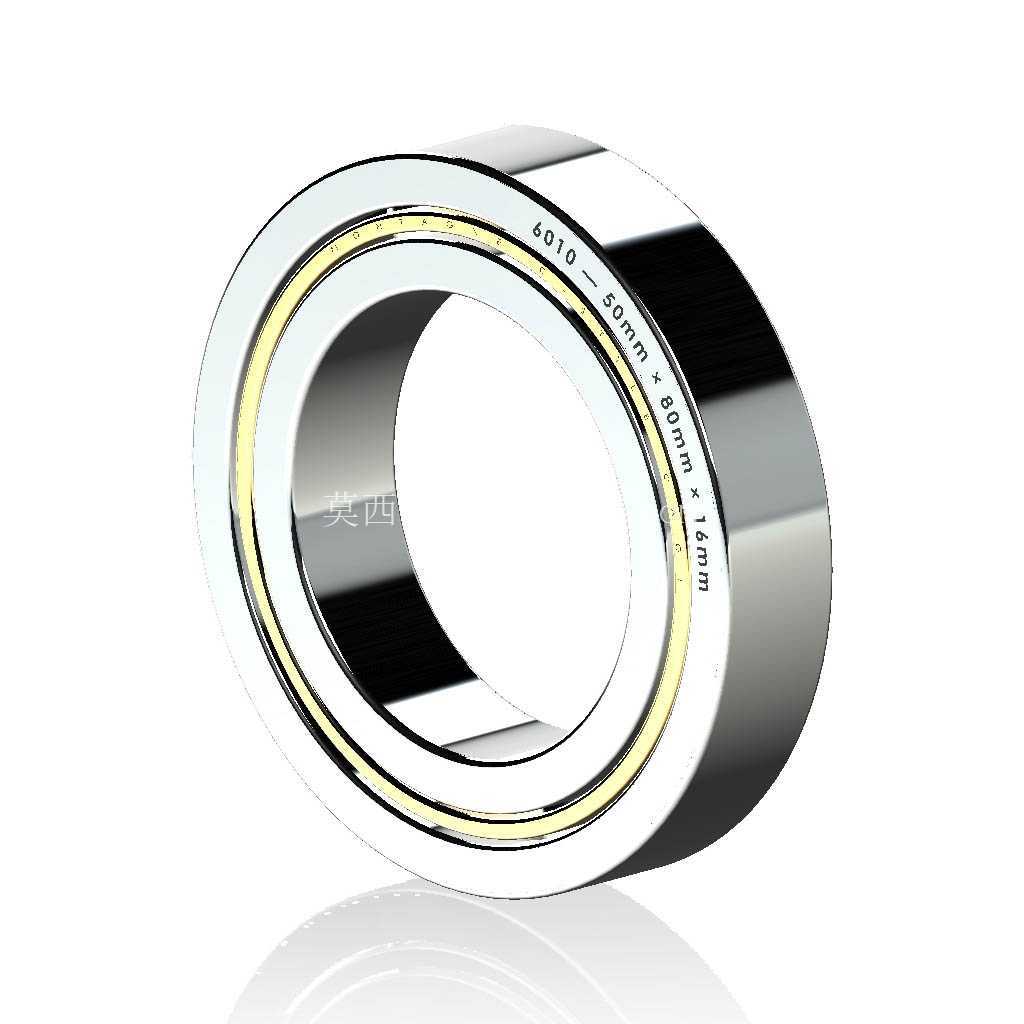

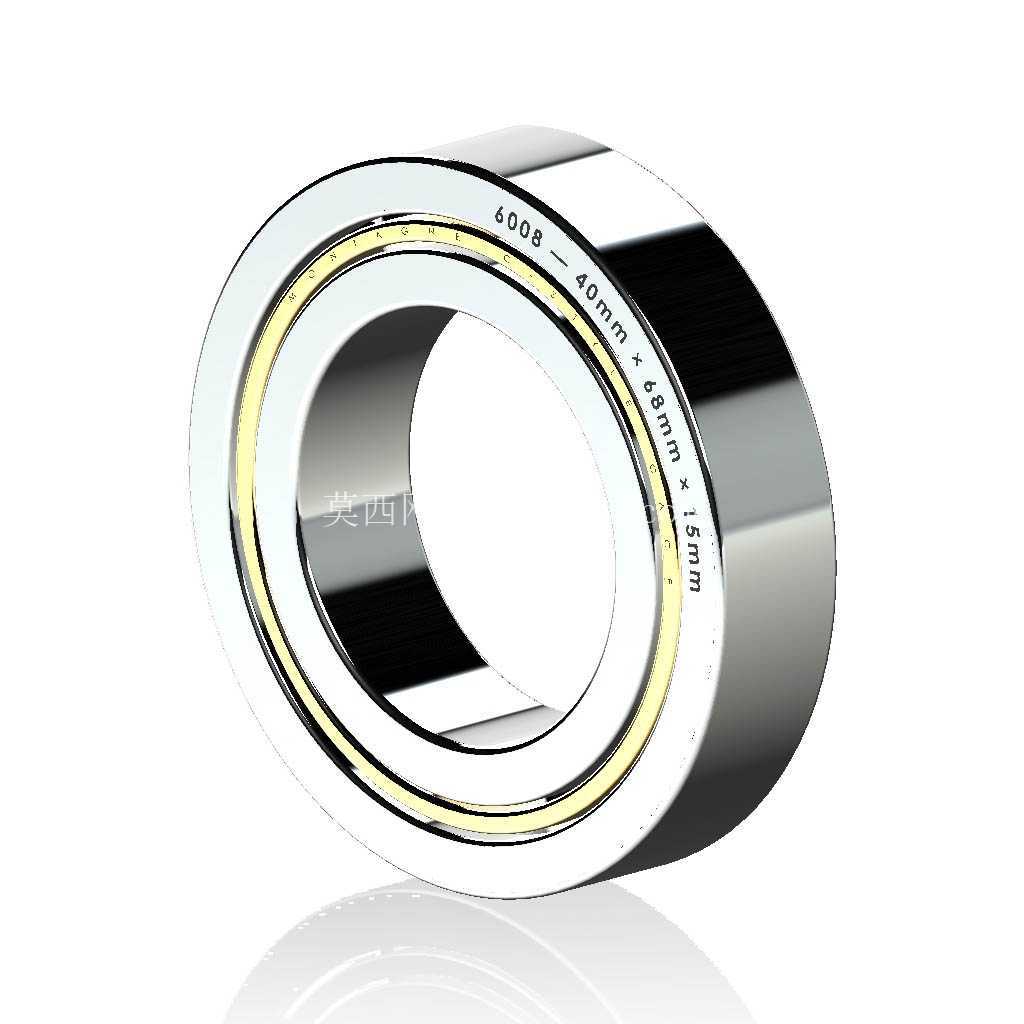

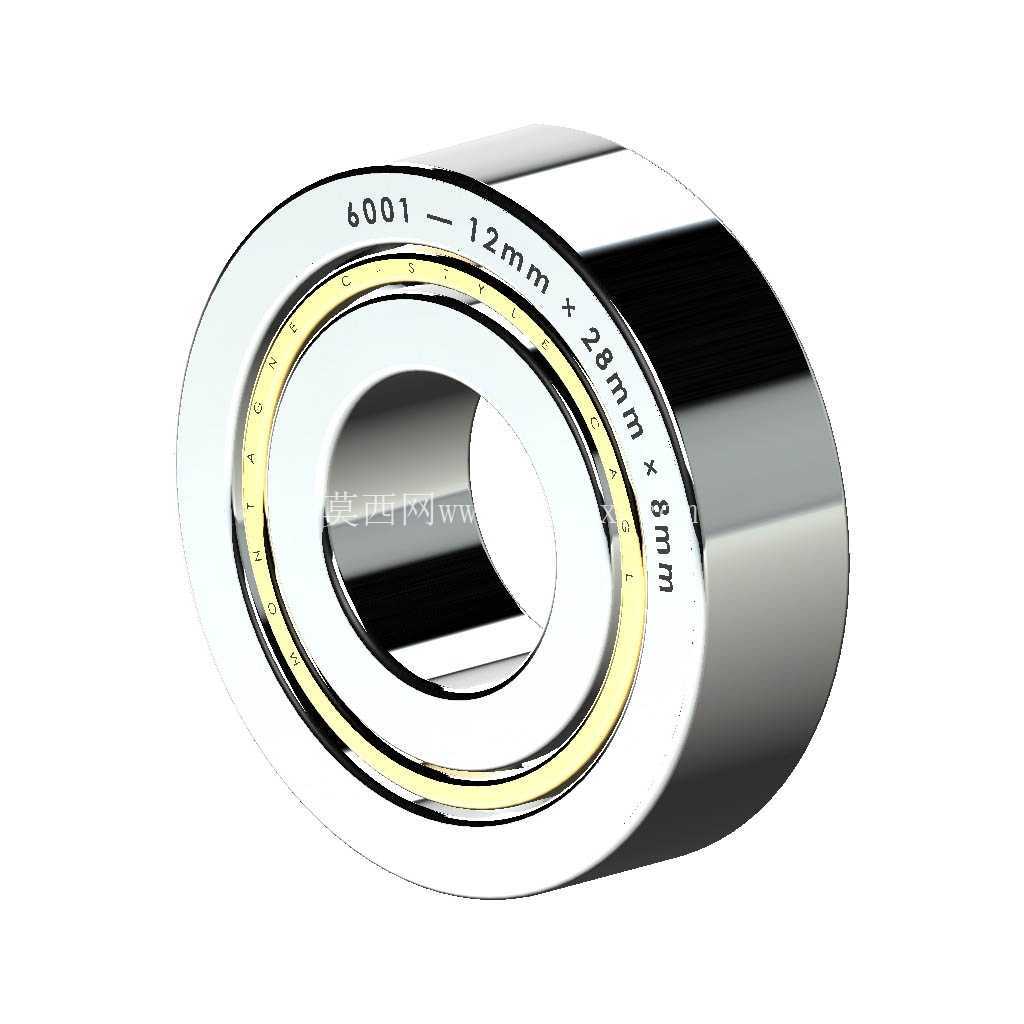

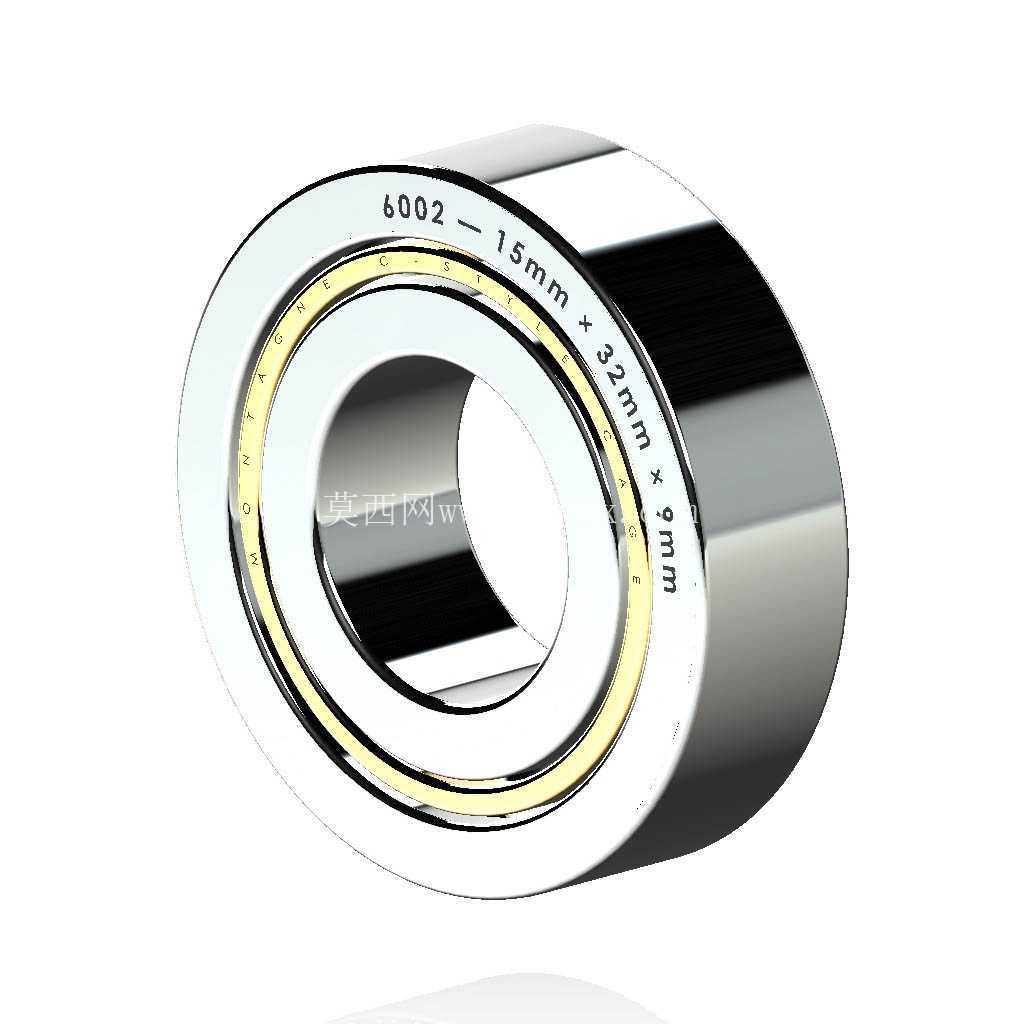

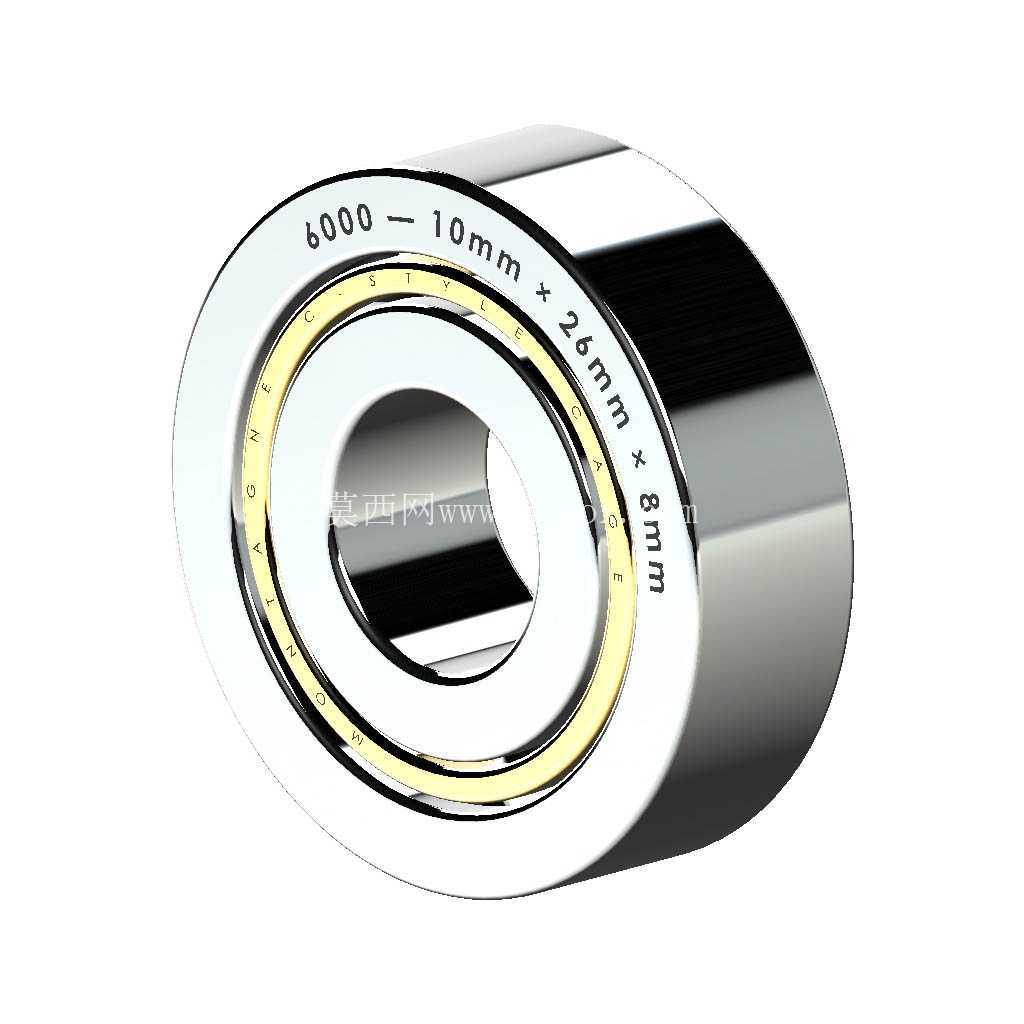

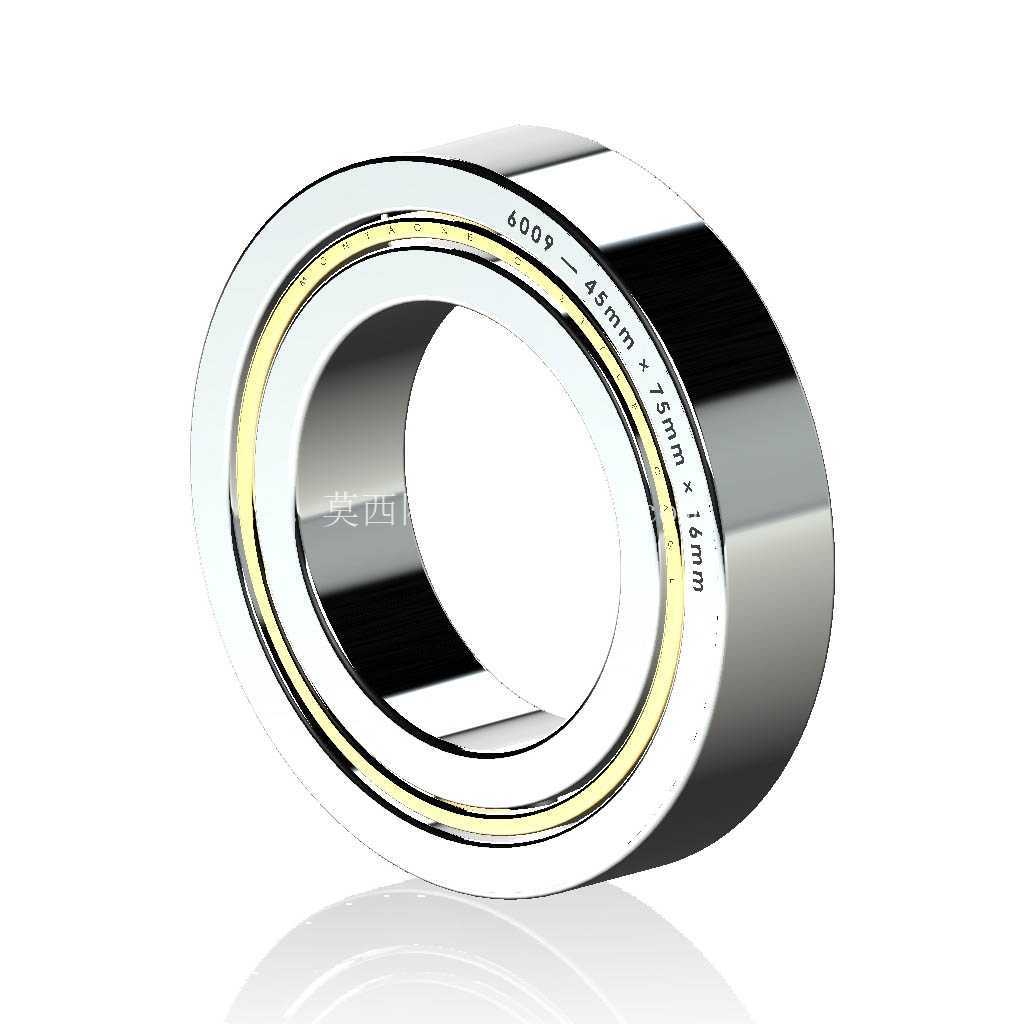

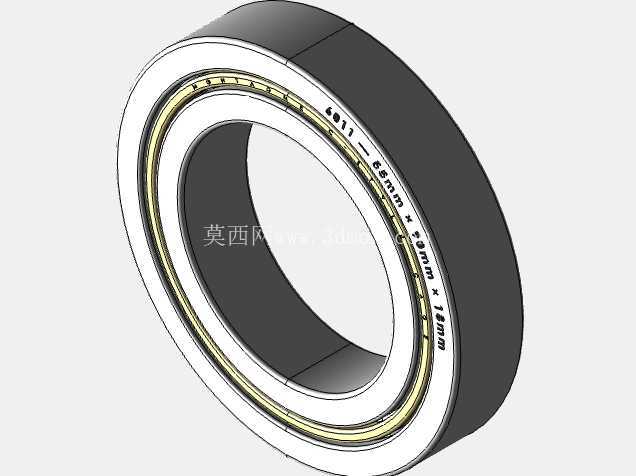

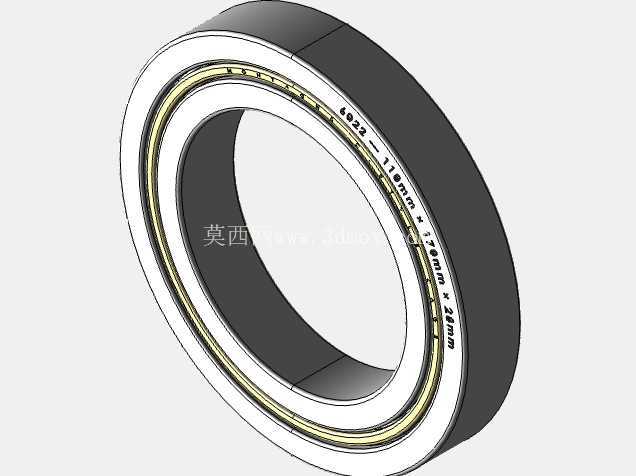

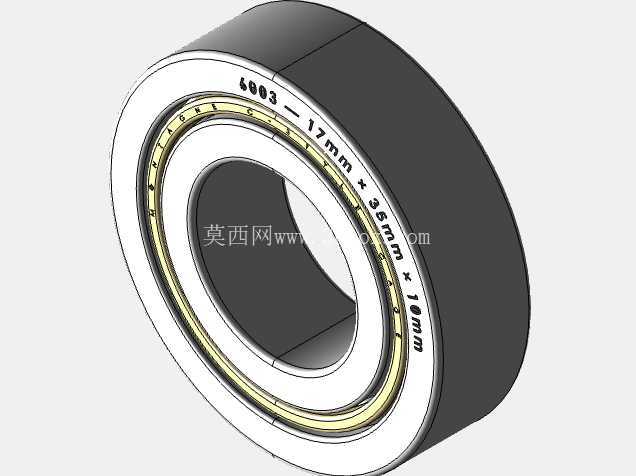

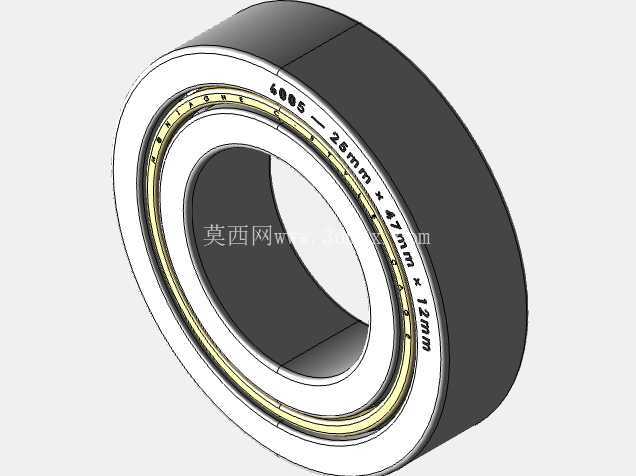

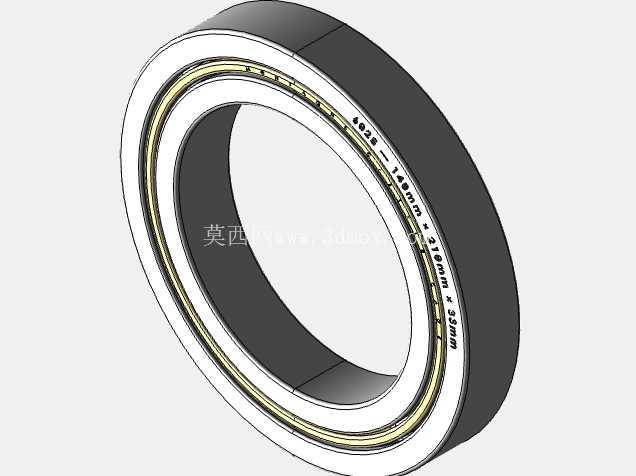

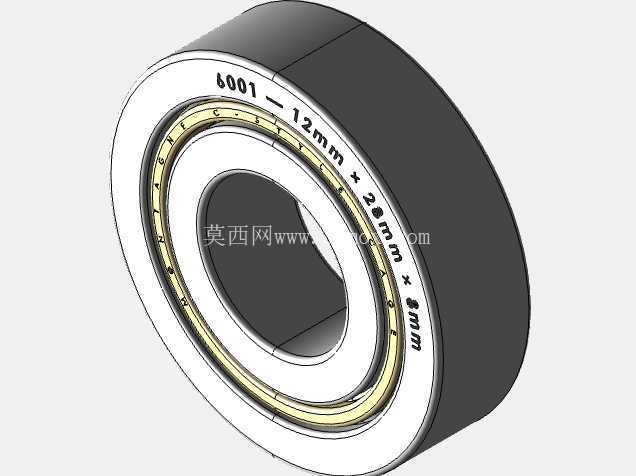

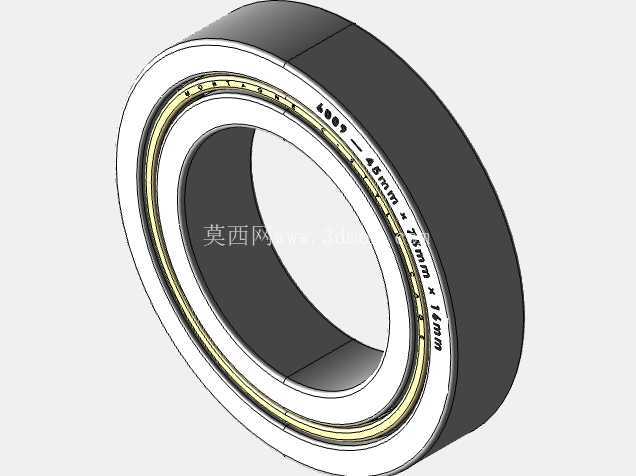

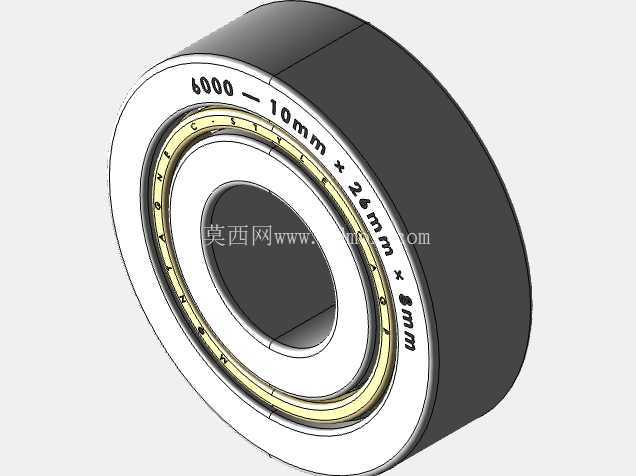

　　这套参数化构建的轴承模型覆盖了6000系列全段常用内径规格，从微型传动场景适用的小内径型号，到常规动力传动使用的中等尺寸型号均有涵盖，每个型号的尺寸边界严格遵循公制轴承的标准规范，拿展示的6001型号来说，其内孔直径、外圈外径、轴承总宽度的尺寸链完全匹配行业通用安装要求，设计人员在装配时无需额外调整安装位的尺寸公差，可直接匹配轴径与轴承座孔的标准配合公差带。模型构建时采用了全局参数关联的设计逻辑，所有型号的滚动体直径、滚道曲率、保持架间隙、内外圈壁厚等几何特征都通过统一参数驱动，当需要调整特定型号的尺寸偏差、或是衍生特殊规格的变型轴承时，只需修改对应全局参数即可快速生成新的模型，无需从零开始绘制草图与特征，能大幅缩短非标传动机构的设计周期。

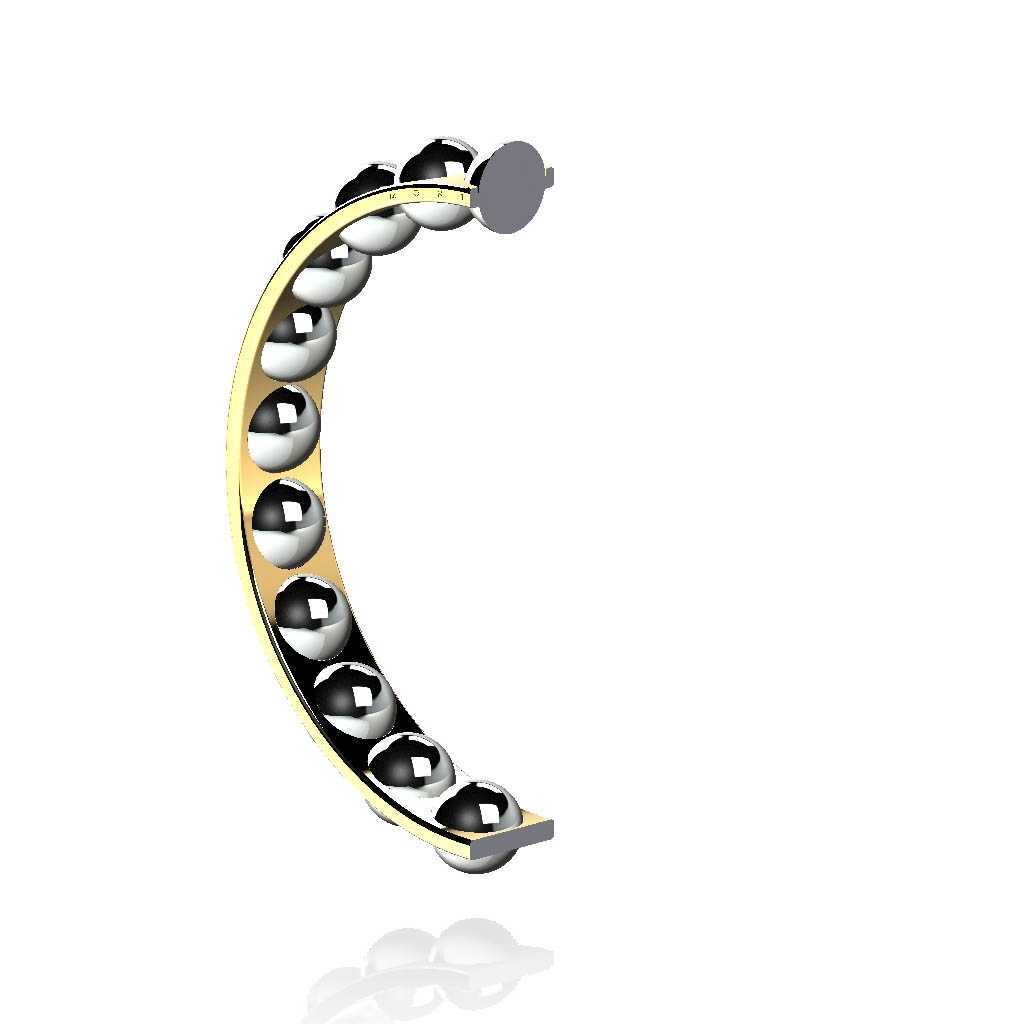

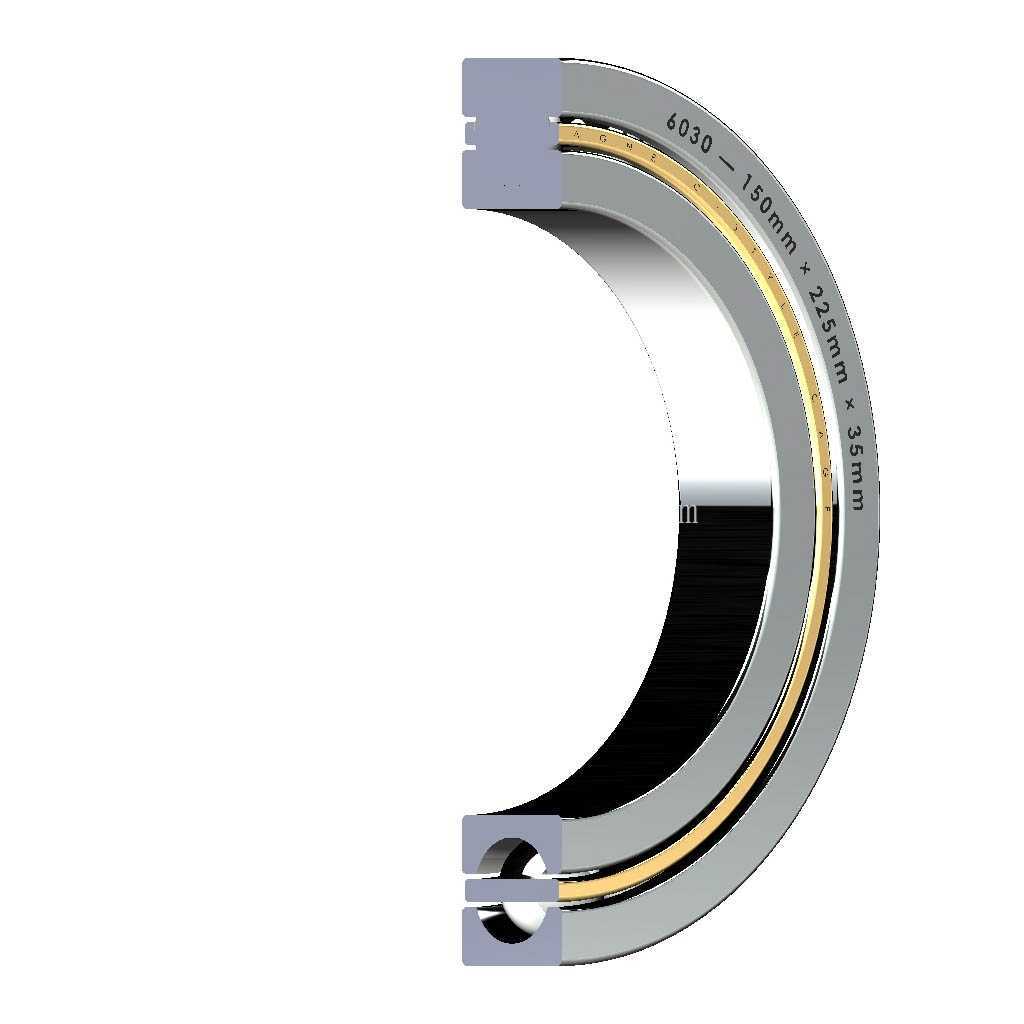

　　从实际工程应用的角度看，这类开放式轴承的安装边界有明确的适配要求：内圈与旋转轴的配合通常采用基孔制过渡配合，保证轴转动时内圈与轴无相对滑动；外圈与轴承座孔的配合则根据座孔是否为剖分式结构、载荷方向是否固定选择对应配合等级，避免外圈在运行中出现蠕变磨损。模型在构建时还原了保持架的兜孔结构、滚动体与滚道的接触曲率，设计人员在做装配干涉检查时，可直观验证轴承周边的密封件、挡圈、轴肩定位高度是否与轴承结构产生冲突，比如轴肩的高度不能超过内圈的倒角高度，否则会导致轴承安装无法到位，座孔的挡边高度也不能超出外圈的拆卸槽边界，否则后续维护时无法使用拉马拆卸轴承。

　　在设备维护与装配仿真环节，这套模型也能发挥实际作用：开放式轴承在装配时需要在滚道与保持架间隙内填充对应牌号的润滑脂，模型的结构间隙还原度足够支撑润滑路径的仿真验证，确认润滑脂在滚道间的填充范围是否满足运行要求；同时在做机构运动仿真时，可通过给轴承各零件添加对应的接触约束，模拟真实运行状态下滚动体的自转与公转、保持架的随动状态，验证轴承在额定载荷下的变形量是否在允许范围内，避免选型时出现额定动载荷不足导致的早期失效问题。不同于单一型号的轴承模型，全系列参数化的模型库能适配不同设计阶段的选型需求，在方案设计阶段可快速调用对应尺寸的轴承完成整体布局，在详细设计阶段可直接导出对应规格的工程图，标注配合公差与安装要求，打通从方案选型到生产出图的全流程数据衔接，减少设计人员重复建模的无效工作量，也能避免手动建模时出现的尺寸偏差导致的装配干涉问题。
