公制双密封深沟球轴承参数化三维结构

　　在各类旋转传动场景中，这类双密封公制深沟球轴承是应用覆盖范围极广的基础支承部件，从中小型电机输出轴、输送机托辊、家用机电设备转轴，到精密仪器的旋转支承位、轻工机械的传动节点，都能见到同结构系列轴承的身影。它的核心作用是为旋转轴提供径向支承，同时可承受一定比例的轴向载荷，通过滚动体的滚动摩擦替代轴与安装座之间的滑动摩擦，大幅降低传动过程中的功率损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

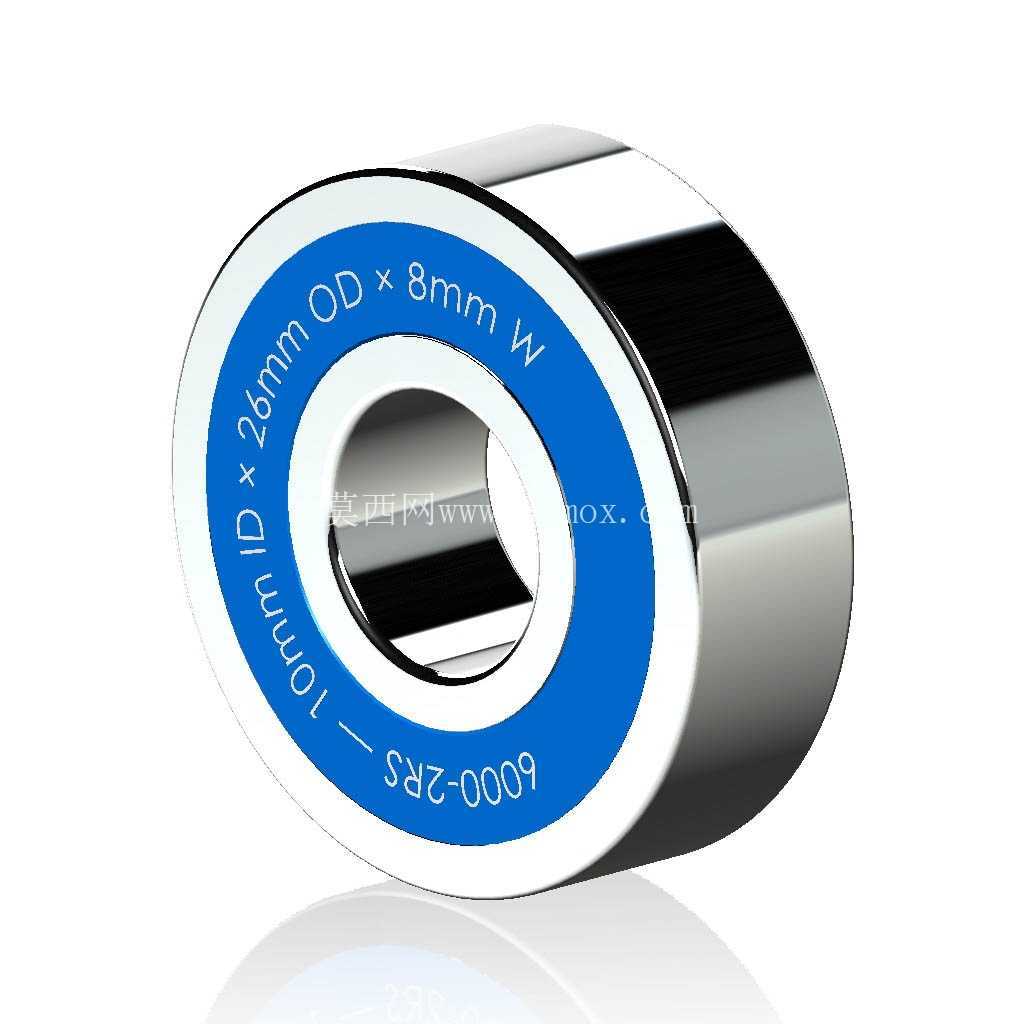

　　这套参数化结构覆盖了常规6000系列2RS密封型轴承的全尺寸段，设计时优先考虑了选型替换的通用性，所有外形尺寸严格遵循公制轴承的通用安装规范：以展示的6000-2RS规格为例，内圈内径为10mm，外圈外径为26mm，轴承总宽度为8mm，内圈与轴的配合面、外圈与轴承座孔的配合面公差完全匹配常规传动场景的配合要求，安装时无需额外修改安装位的结构尺寸，可直接替换同型号的标准轴承。两侧的接触式橡胶密封结构是设计的重点，密封唇口与内圈外侧的密封槽形成过盈配合，能有效阻挡外界的粉尘、水汽、切削碎屑等杂质进入轴承内部的滚道区域，同时防止轴承内部填充的润滑脂在运转过程中向外泄漏，在粉尘浓度较高、存在少量喷淋水汽的工况下，相比开式轴承能大幅降低润滑脂的补充频率，避免杂质进入滚道造成滚动体与滚道的点蚀、卡滞问题。

　　整套结构采用全局参数驱动的设计逻辑，所有关联尺寸都与核心的内径、外径、宽度参数做了关联约束：滚动体的直径与数量根据轴承的载荷能力做了匹配优化，保持架的兜孔间隙控制在合理范围，既保证滚动体运转时不会出现卡滞，又能避免间隙过大造成滚动体的窜动异响；内圈与外圈的滚道曲率经过优化，在保证额定动载荷满足标准要求的前提下，降低了滚动体与滚道的接触应力，提升轴承在中低转速工况下的使用寿命。密封件的安装槽尺寸也做了参数化关联，当调整轴承的公称尺寸时，密封槽的深度、宽度以及密封唇的过盈量会自动匹配对应规格的标准要求，不需要逐个尺寸重新计算调整，能大幅提升同系列不同规格轴承的建模效率，适合做系列化产品的选型配套设计。

　　在实际设备装配场景中，这类双密封轴承的安装边界需要注意几个关键点：轴肩的高度不能超过内圈的倒角尺寸，否则会造成轴承安装不到位，甚至顶到密封件造成密封失效；轴承座孔的台肩高度同样要匹配外圈的倒角尺寸，保证轴承外圈能完全贴合安装定位面；安装时的压装力需要施加在过盈配合的套圈上，禁止通过滚动体传递压装力，避免造成滚道压痕影响运转精度。因为自带双侧密封结构，这类轴承在出厂时已经预填了适配常规工况的润滑脂，正常使用工况下在额定寿命周期内不需要额外补充润滑，能减少设备日常维护的工作量，非常适合不方便频繁拆解维护的封闭传动结构使用。

　　从结构细节来看，内圈与外圈的倒角都做了圆弧过渡处理，既可以避免安装时尖锐的边角划伤安装人员、刮伤配合面，也能减少热处理环节的应力集中，提升套圈的结构强度。保持架采用浪形冲压结构，重量轻、占用空间小，能在有限的轴承内部空间里容纳更多的滚动体，提升轴承的整体载荷能力，同时冲压保持架的自润滑特性配合内部填充的润滑脂，能在中低转速下保持稳定的运转状态，不会出现保持架与滚动体的异常磨损。密封件采用丁腈橡胶材质的标准结构，耐温范围覆盖常规工业场景的-20℃到100℃区间，能适配绝大多数通用机电设备的工作温度要求，在常规的工业环境下不会出现过早的密封老化开裂问题。
