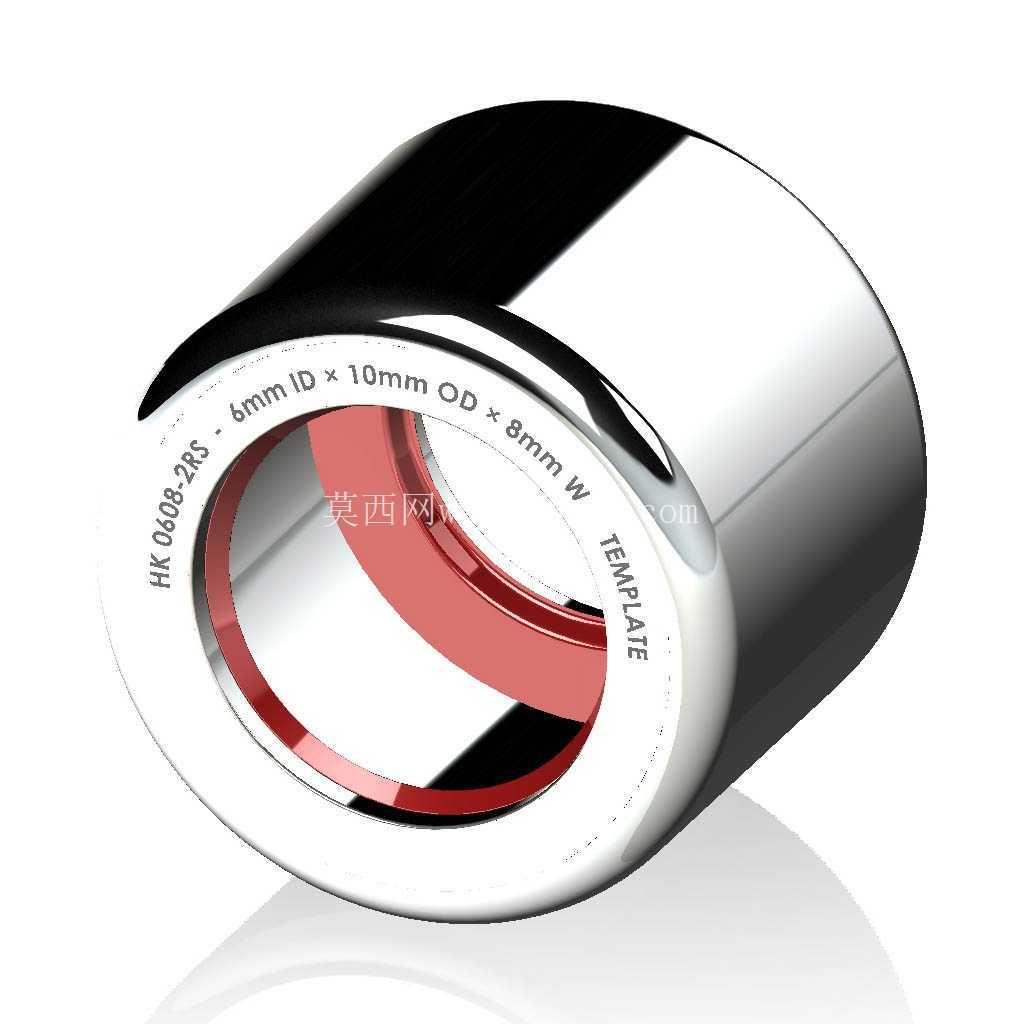

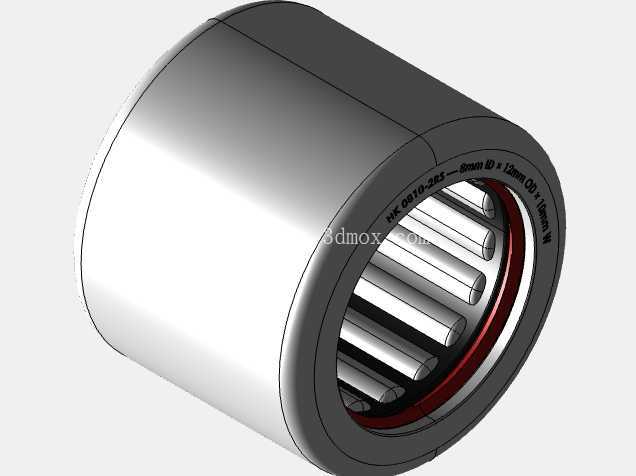

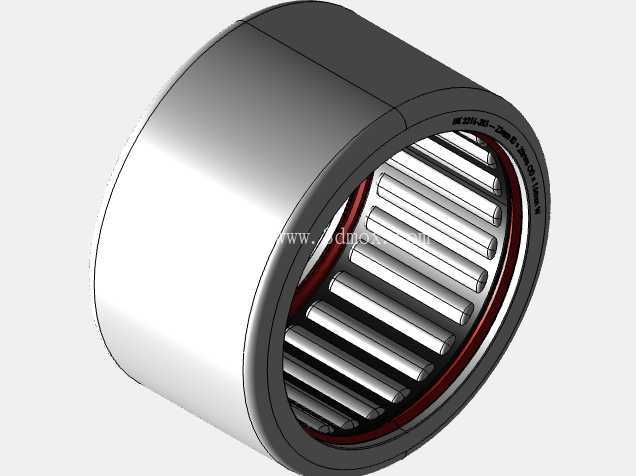

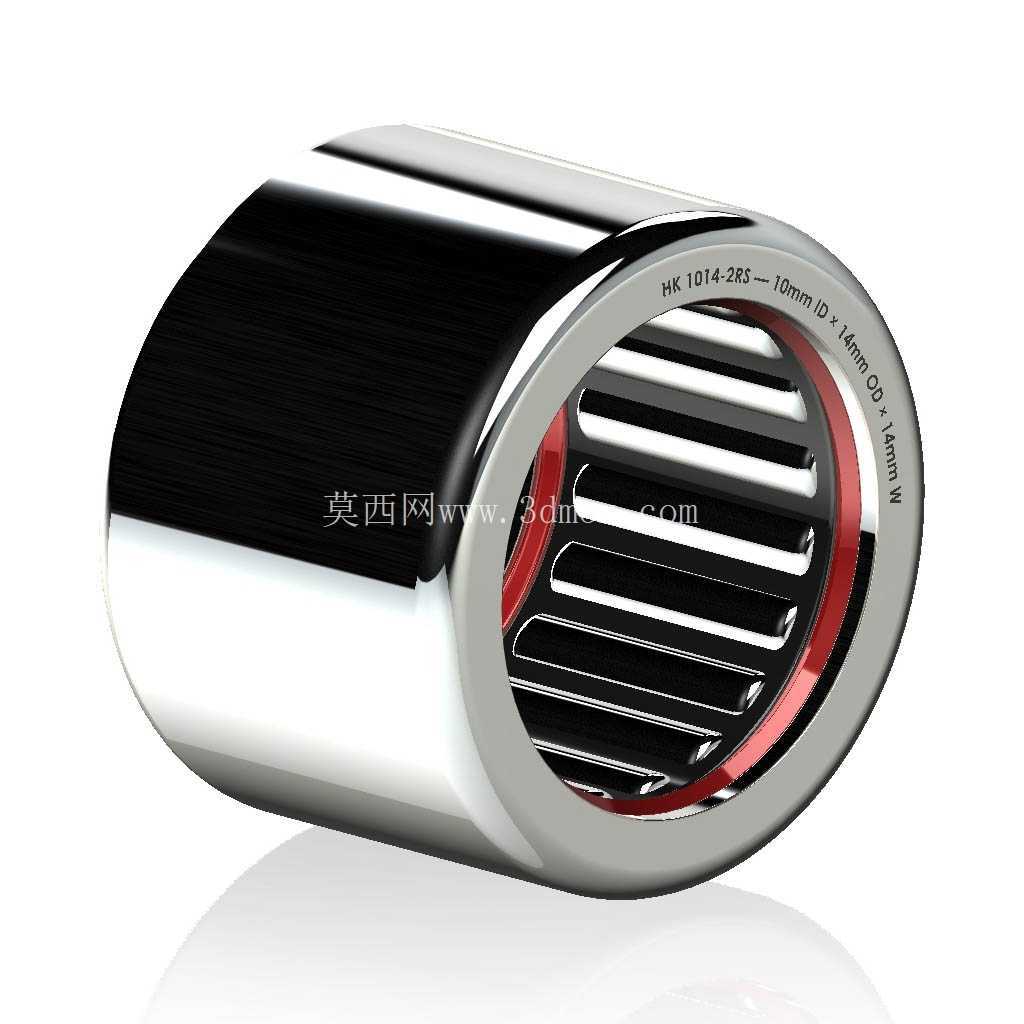

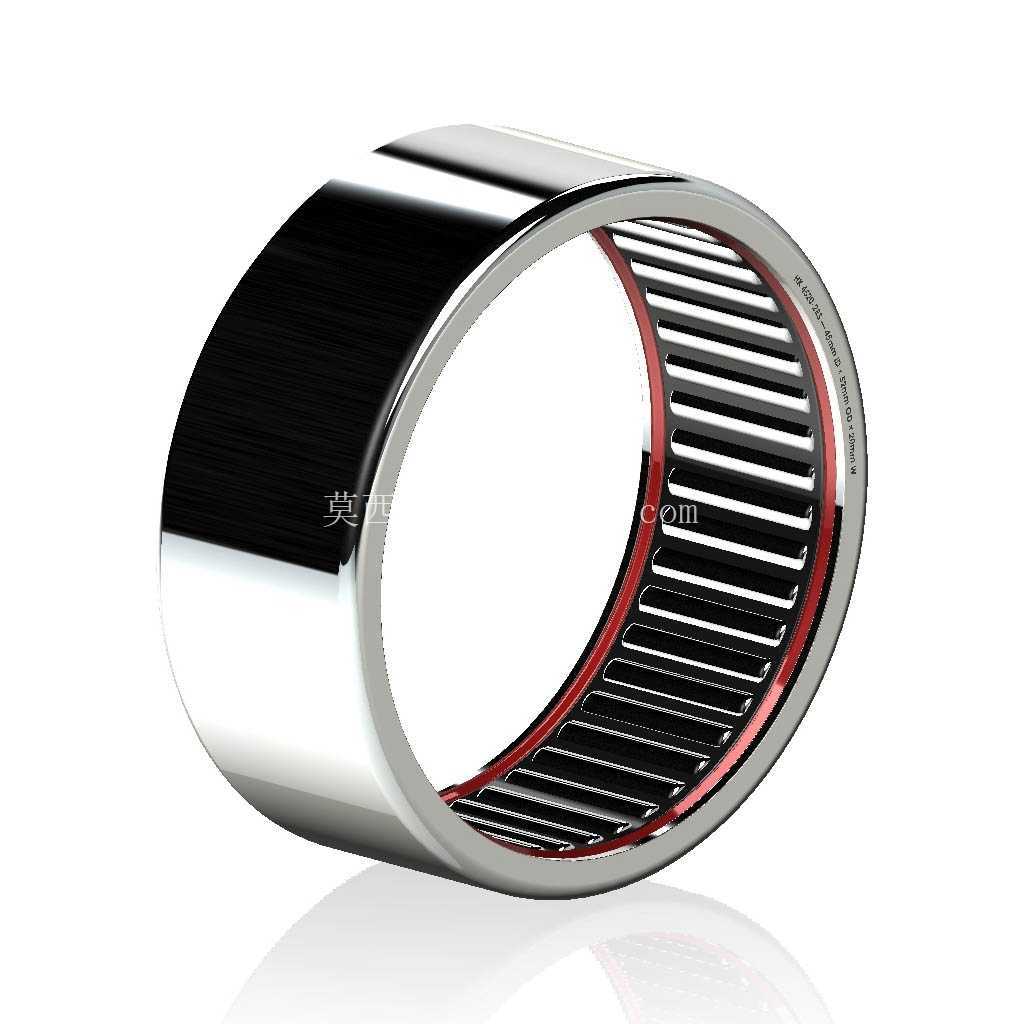

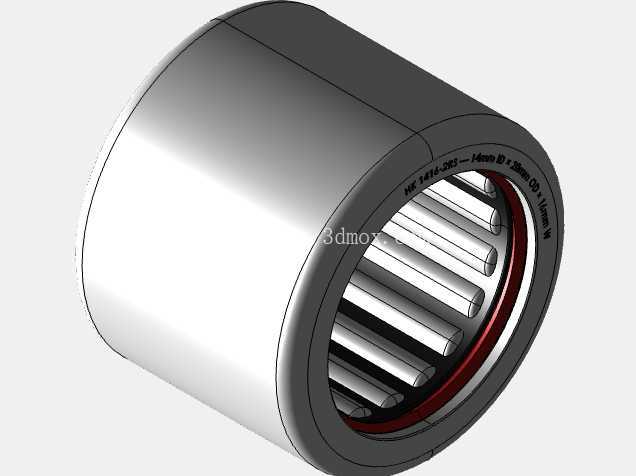

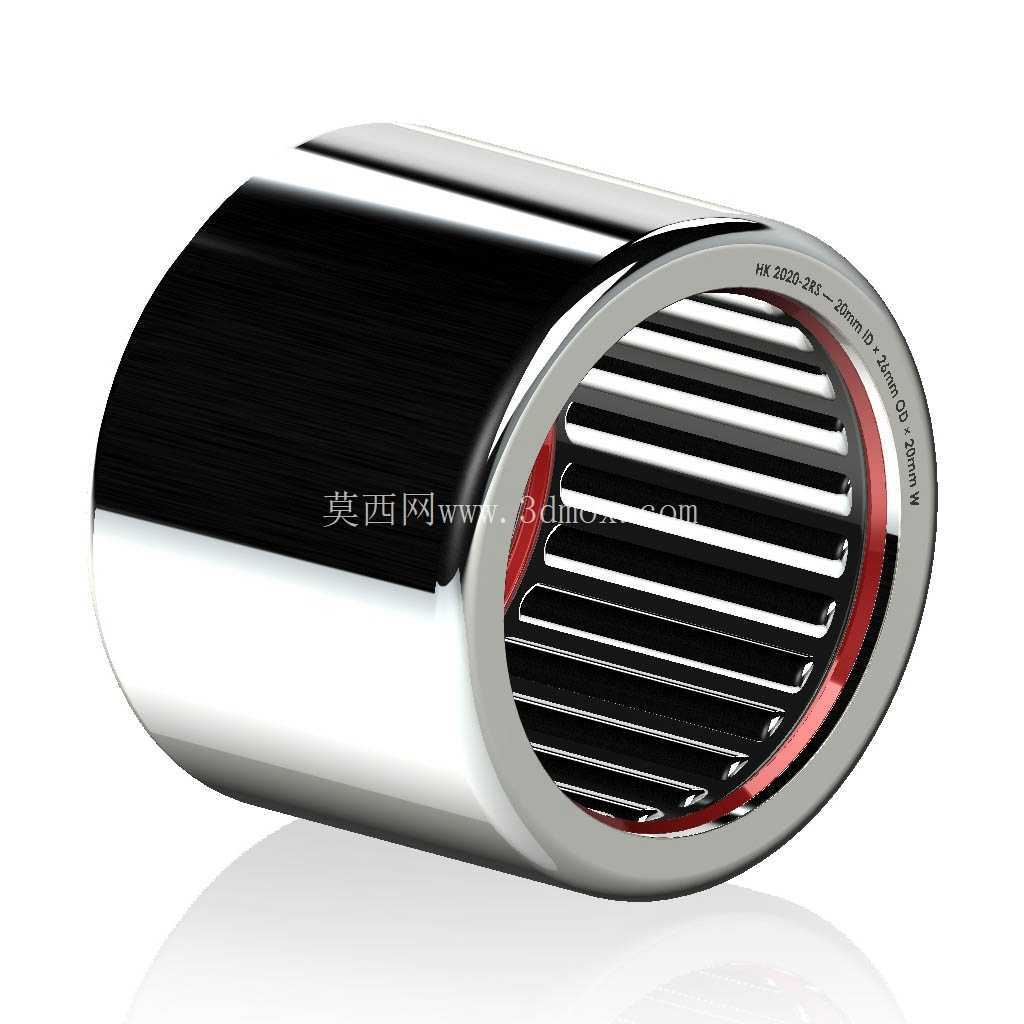

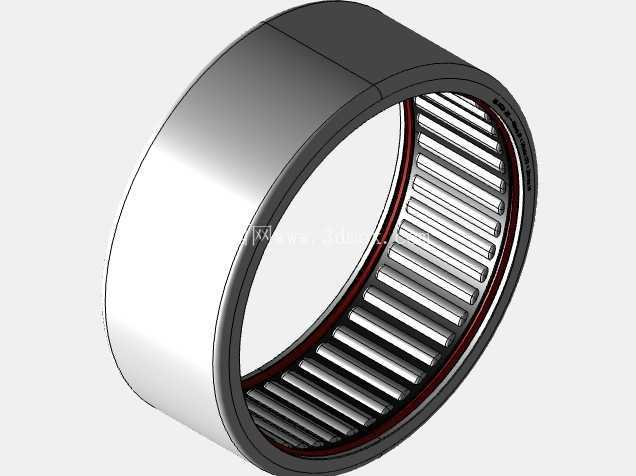

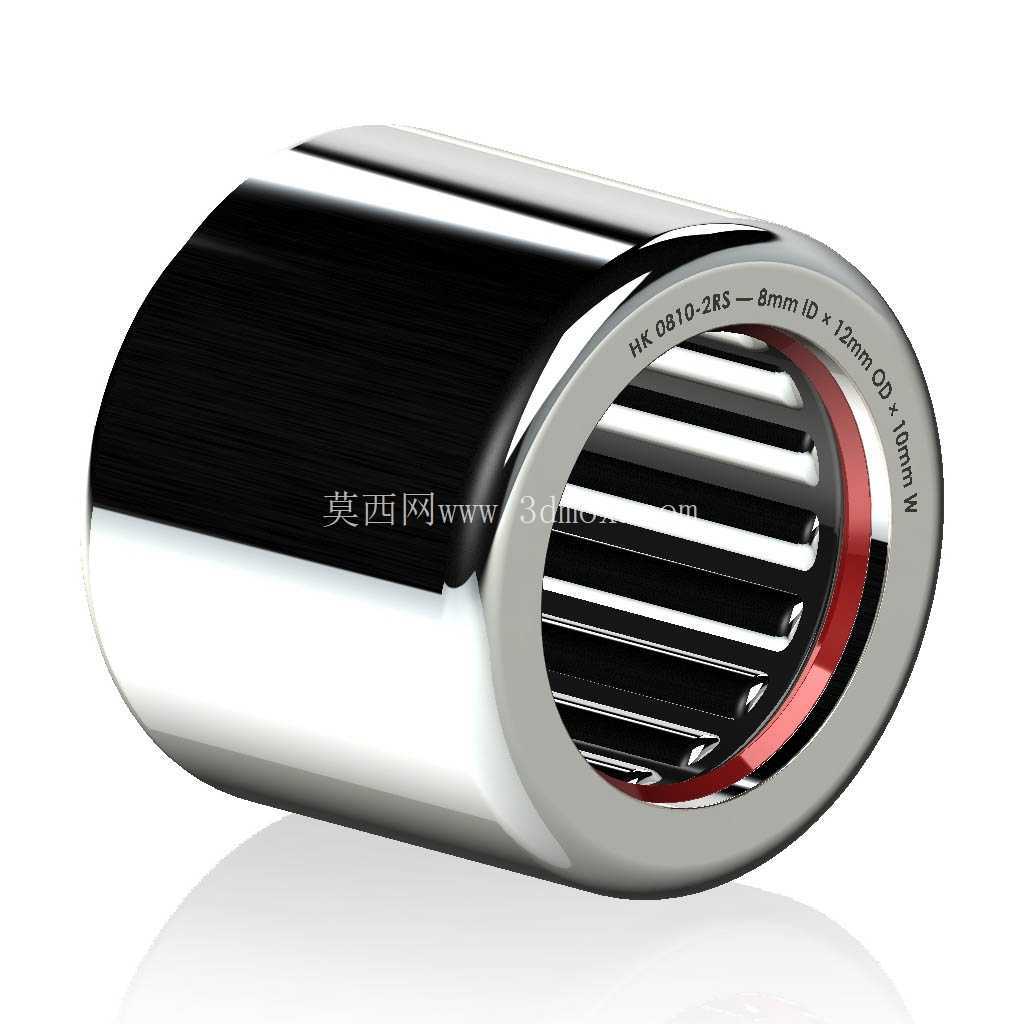

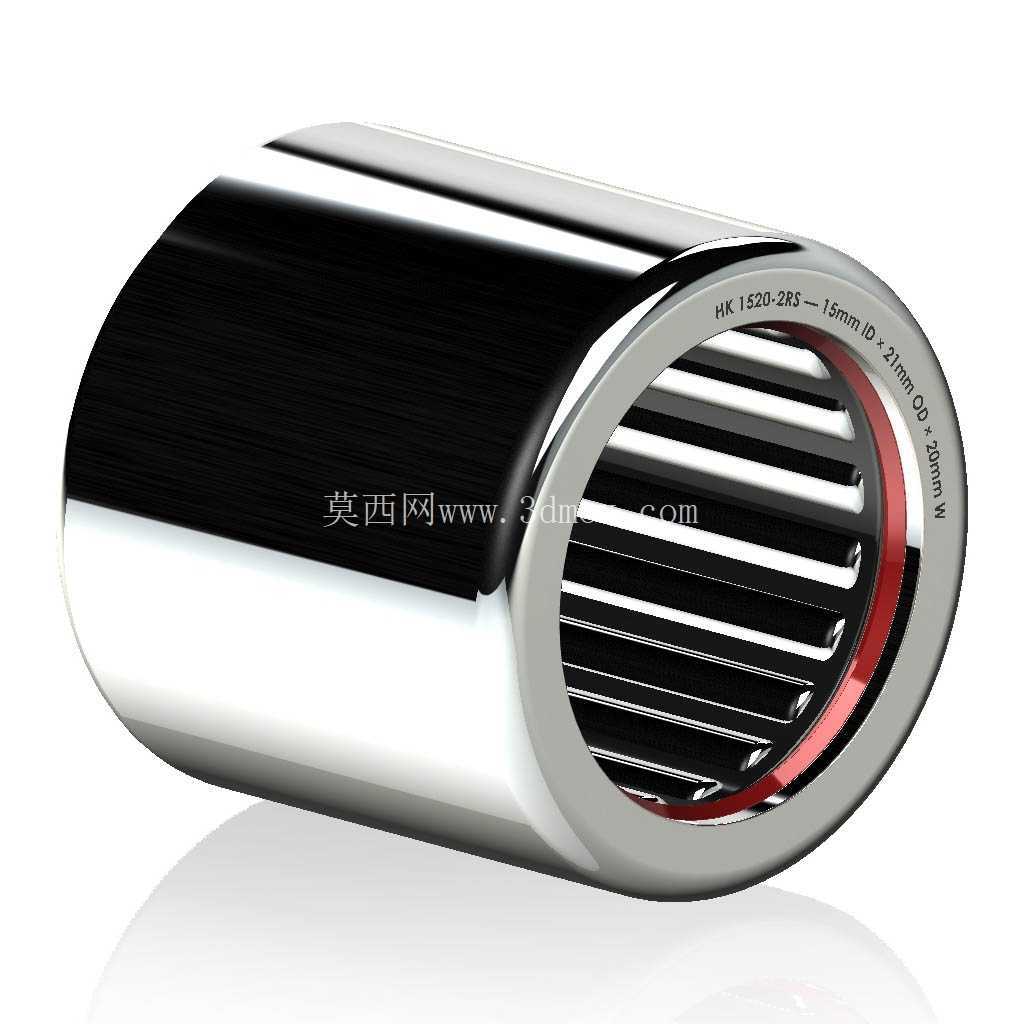

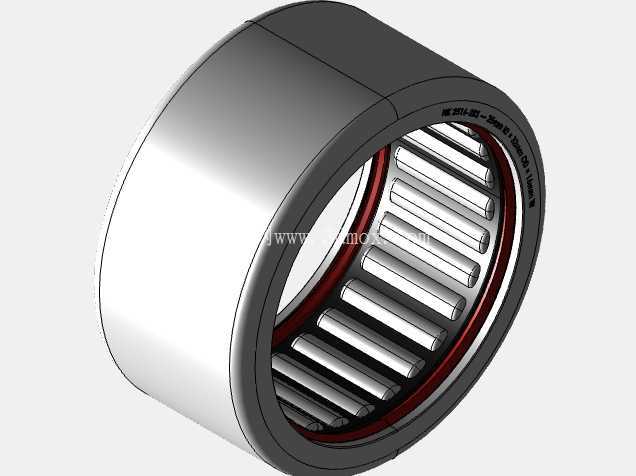

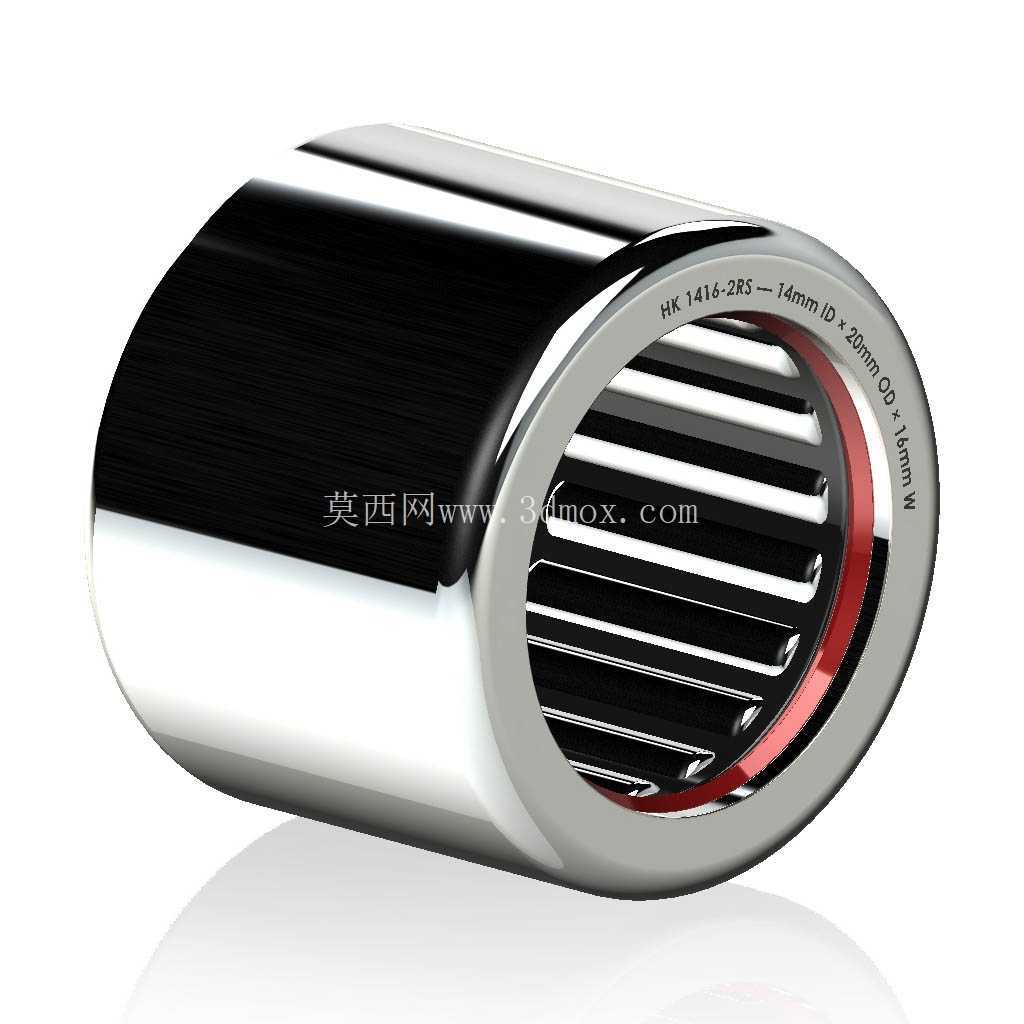

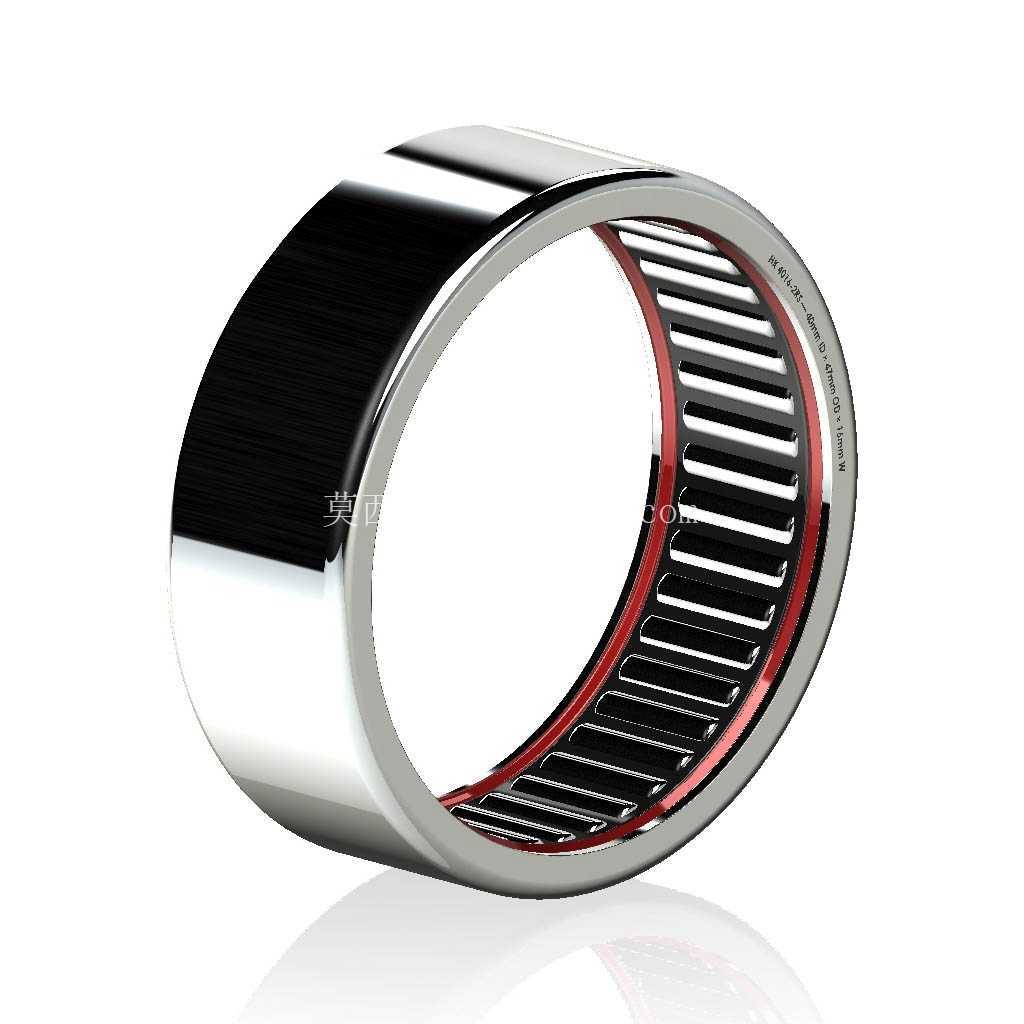

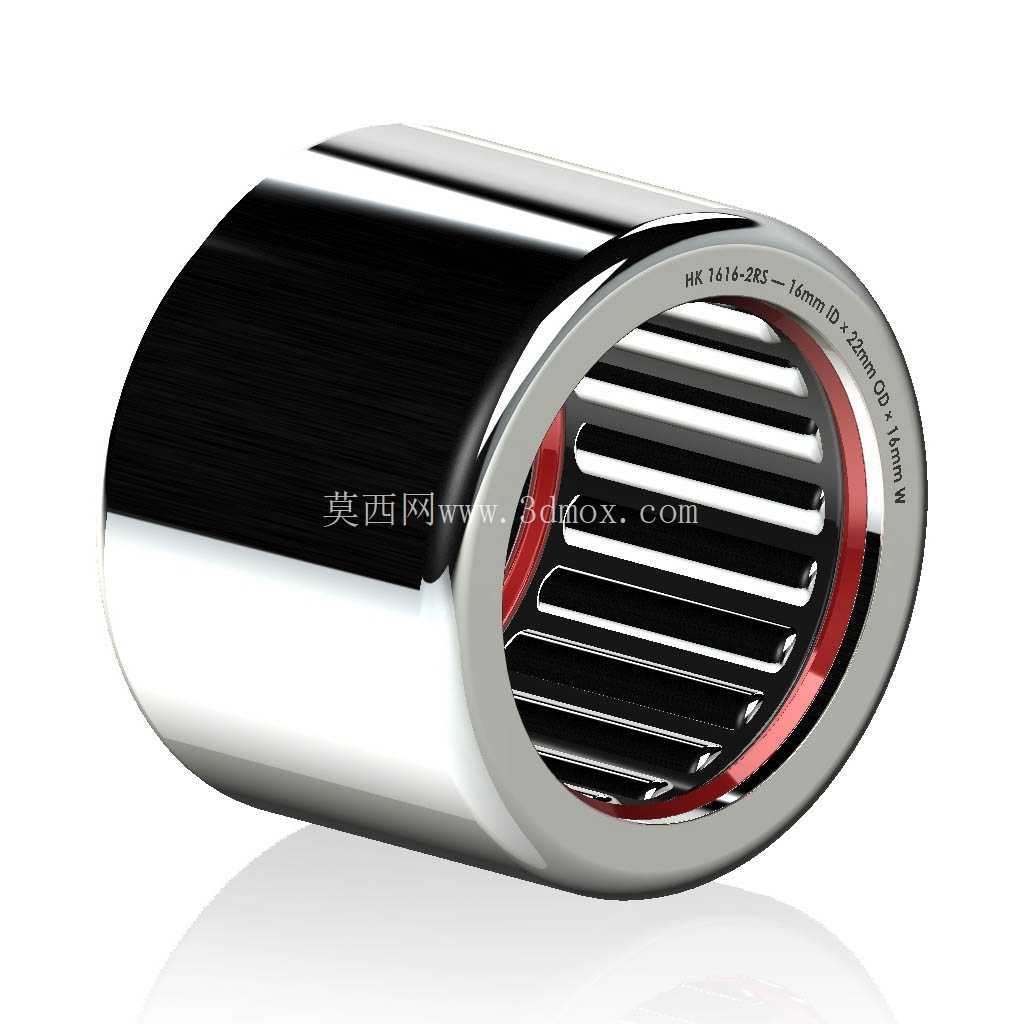

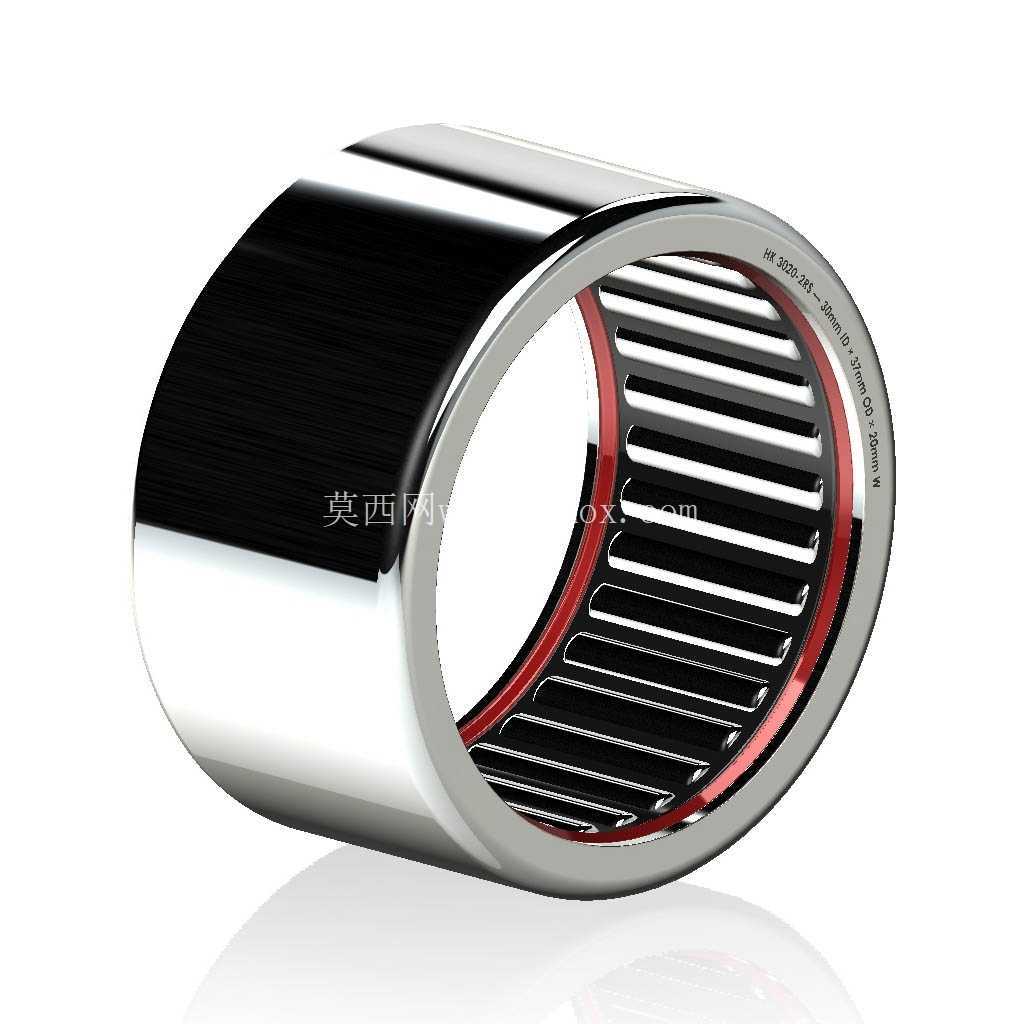

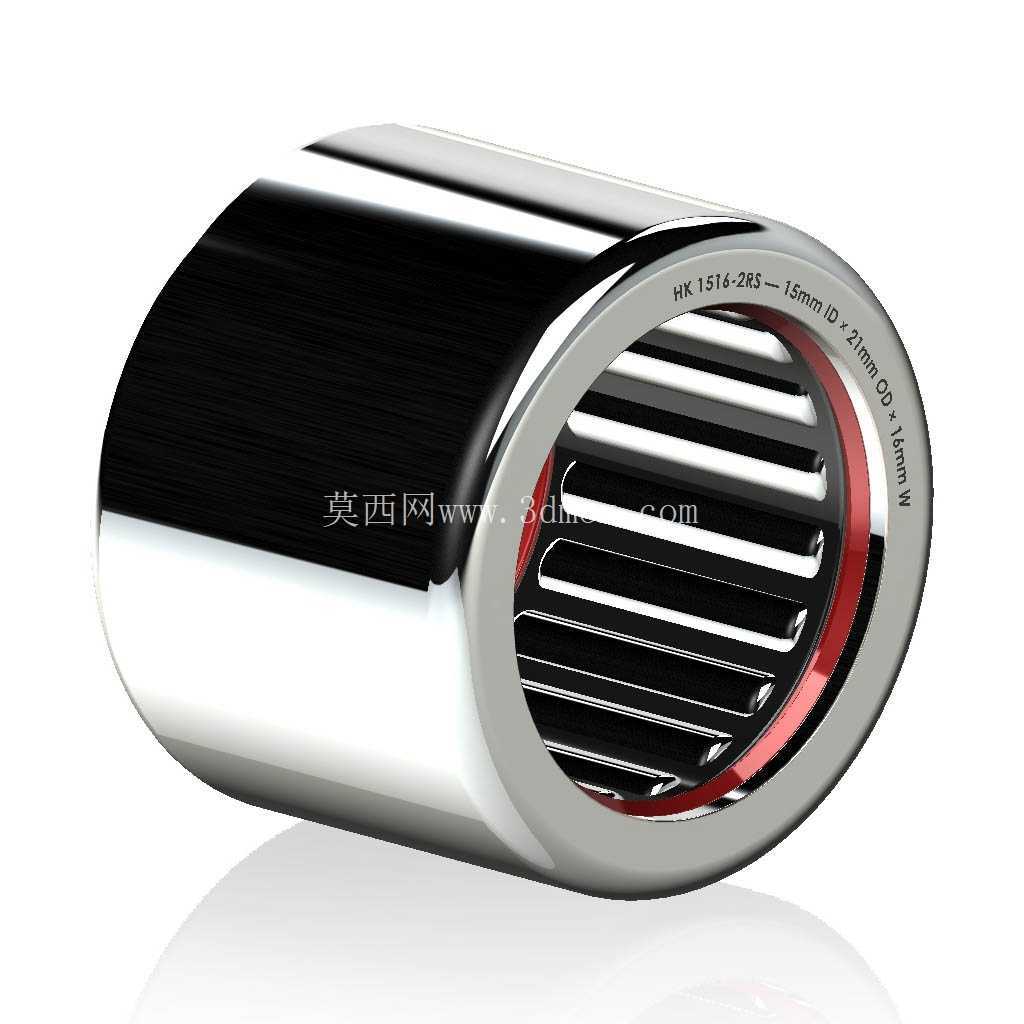

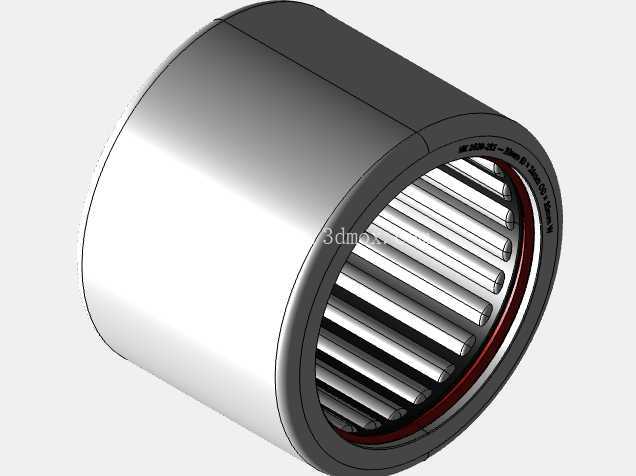

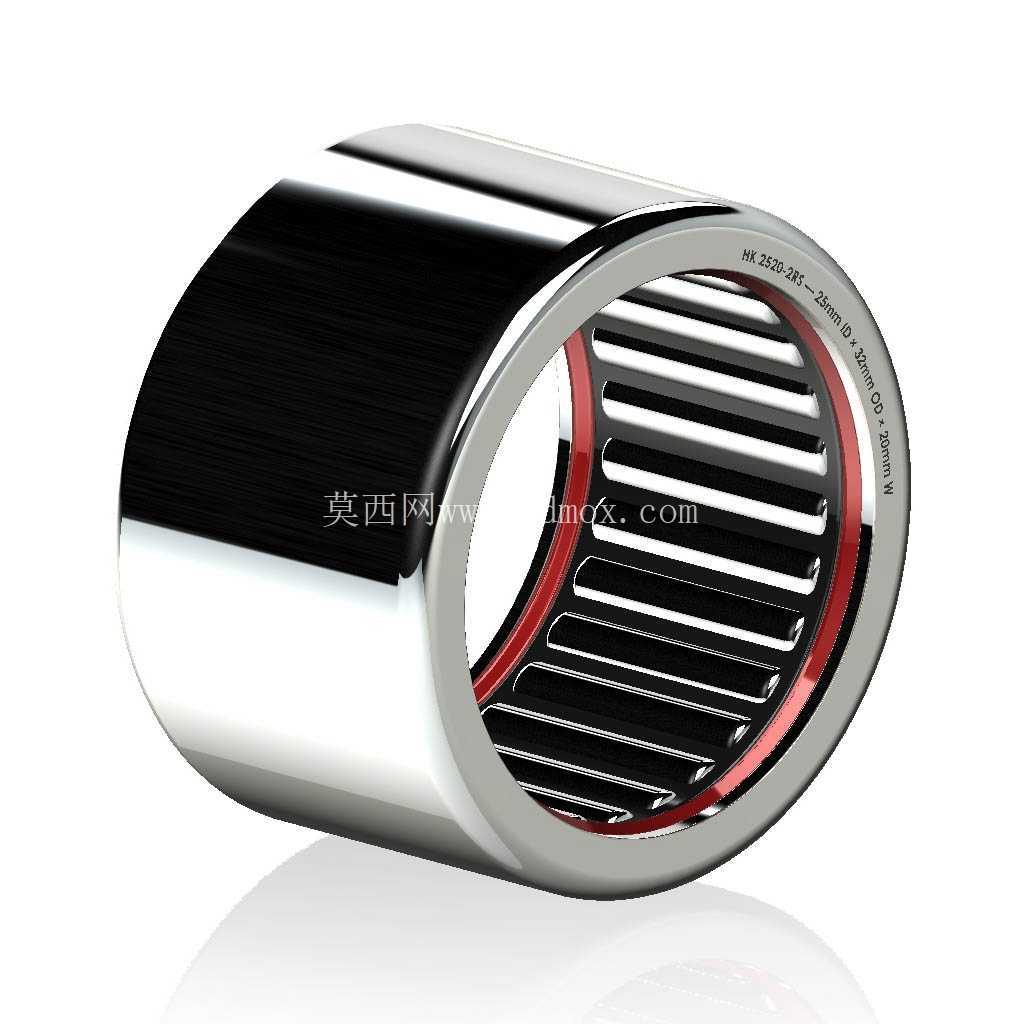

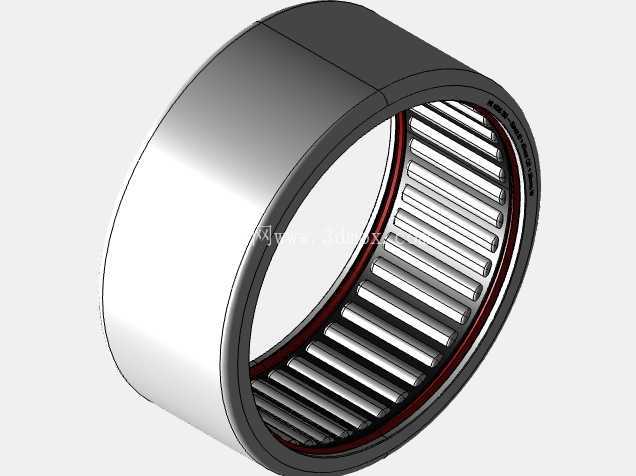

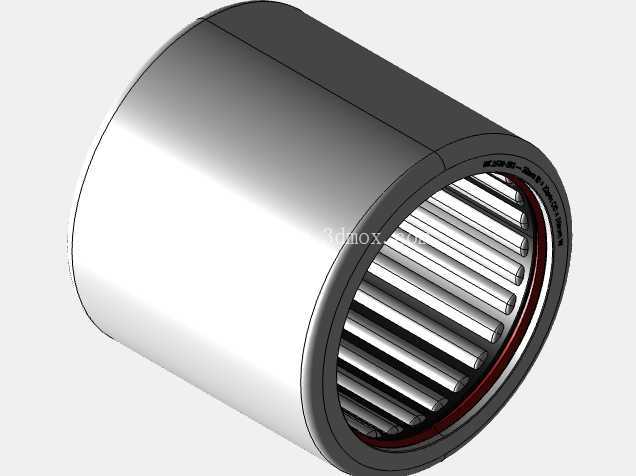

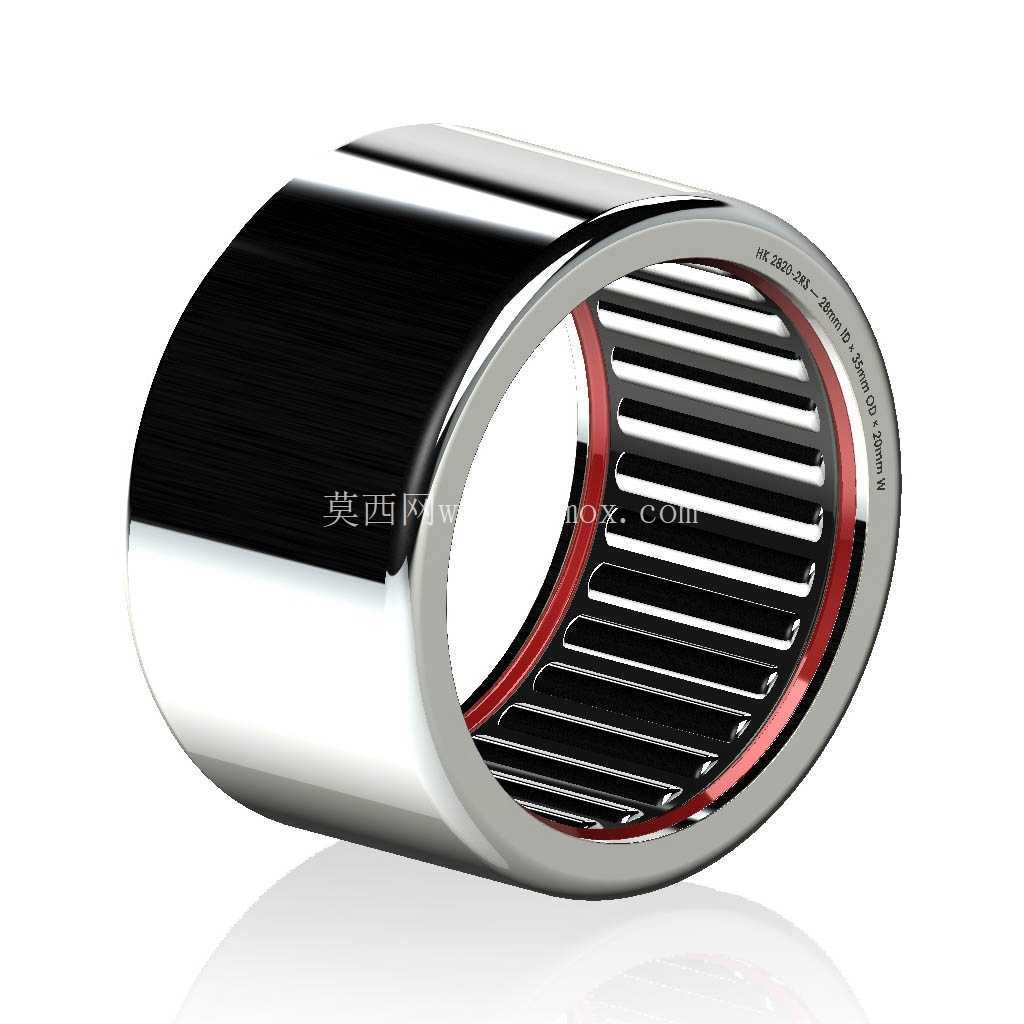

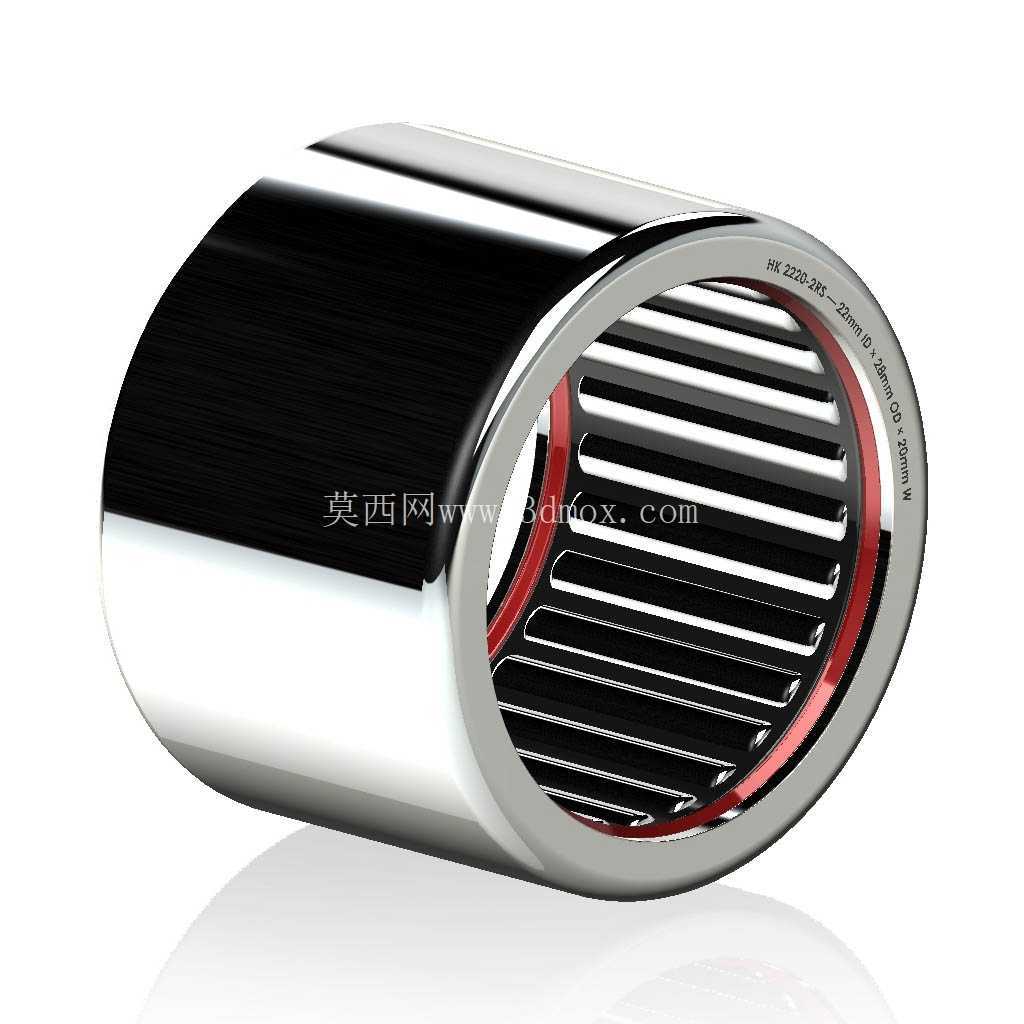

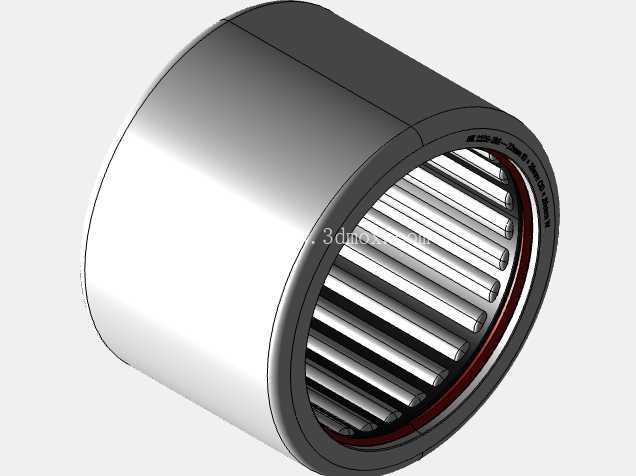

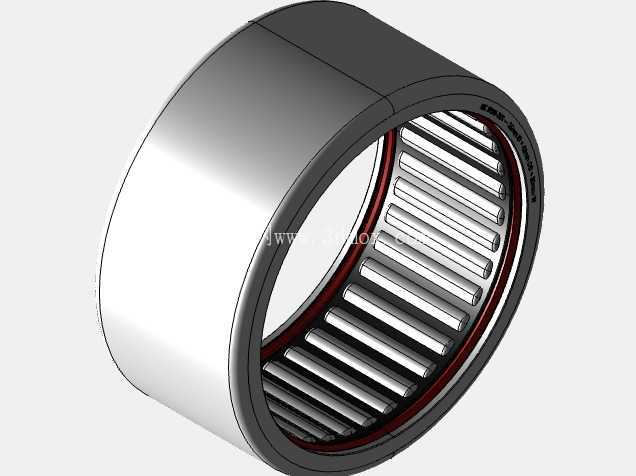

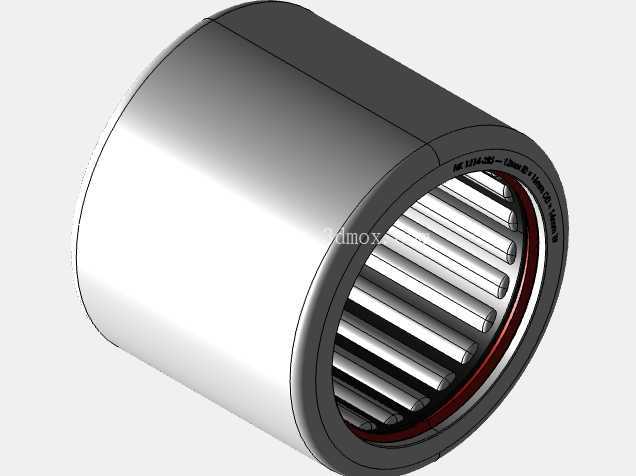

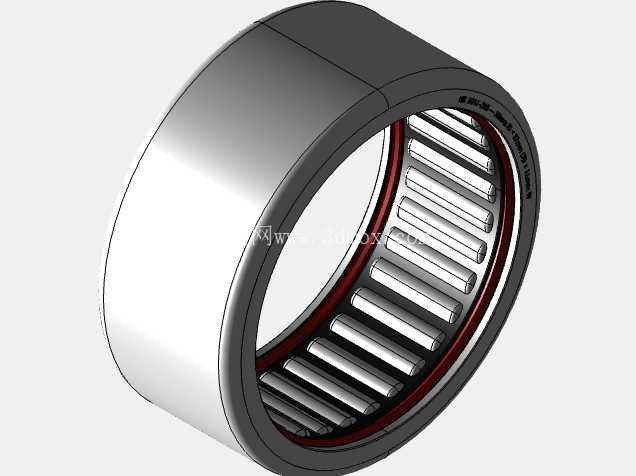

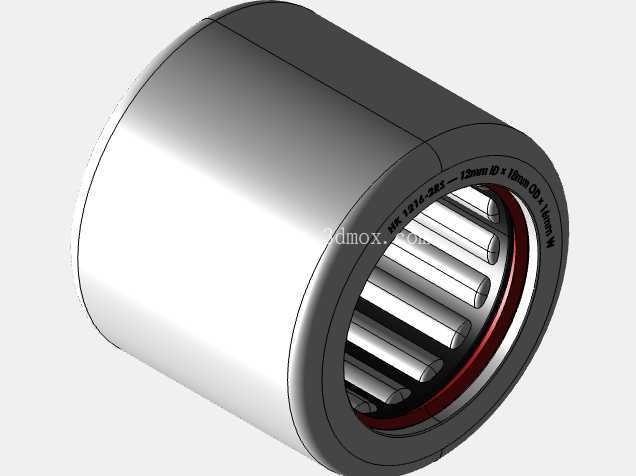

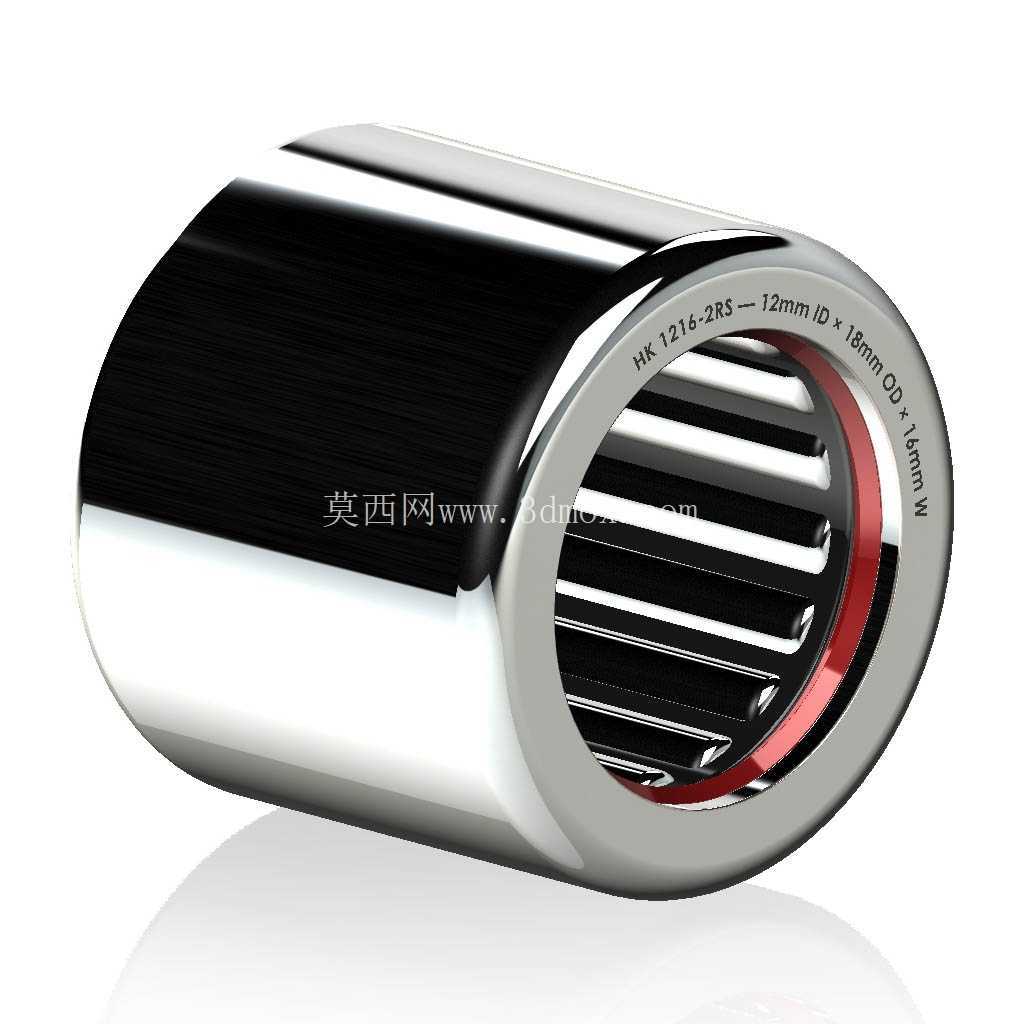

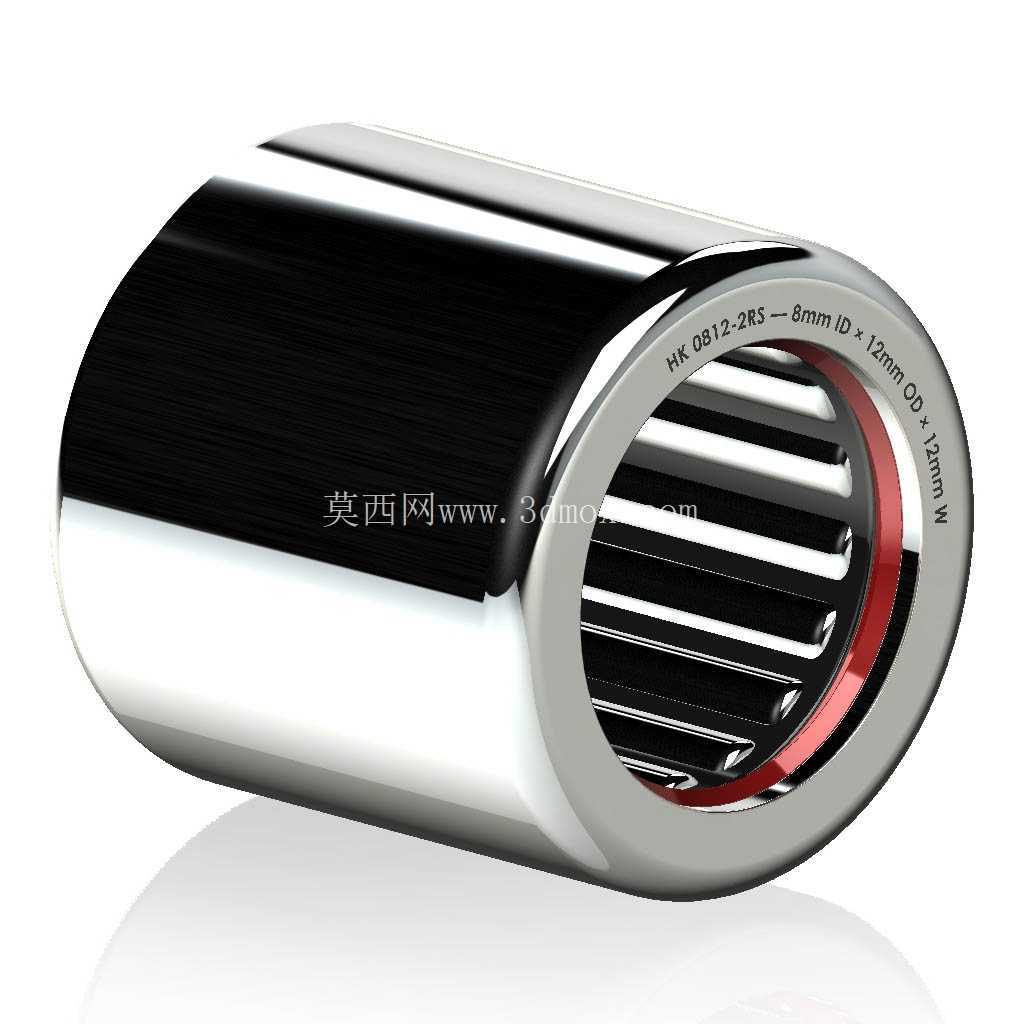

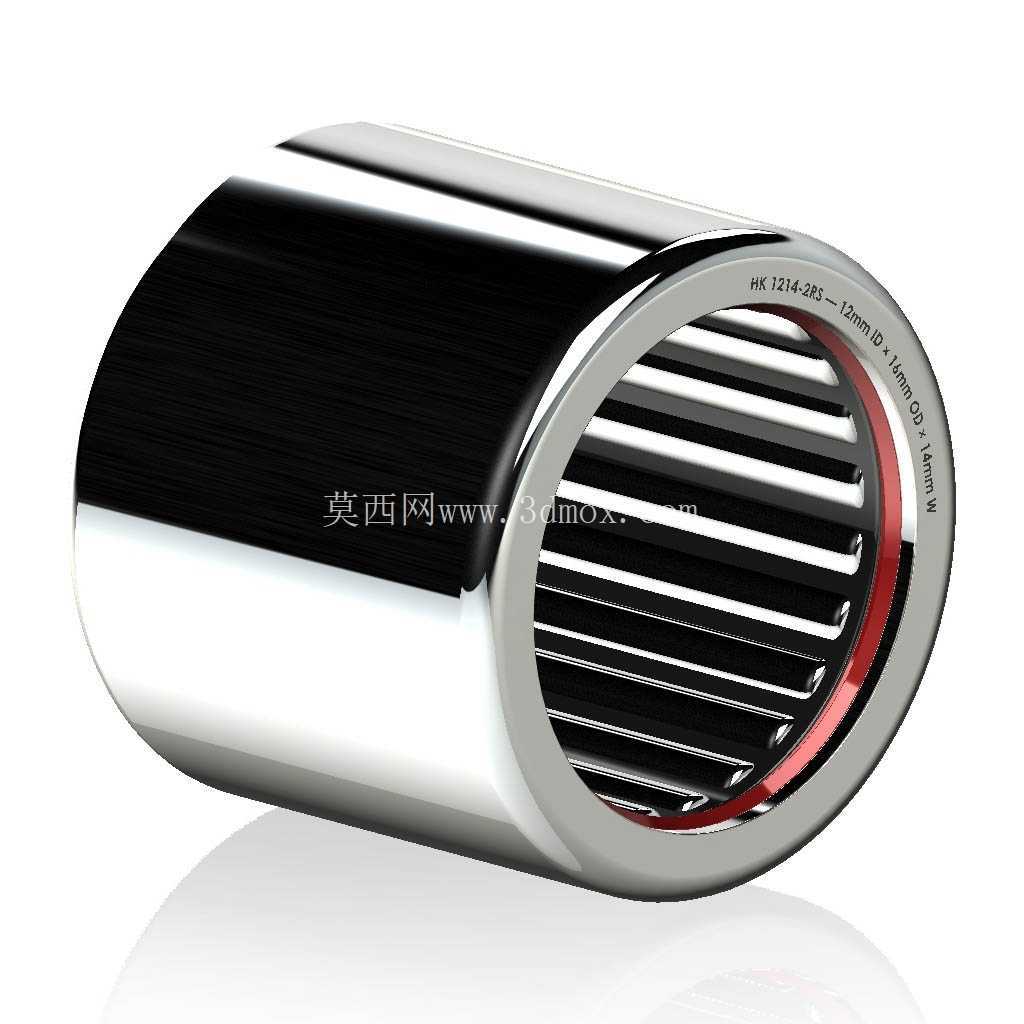

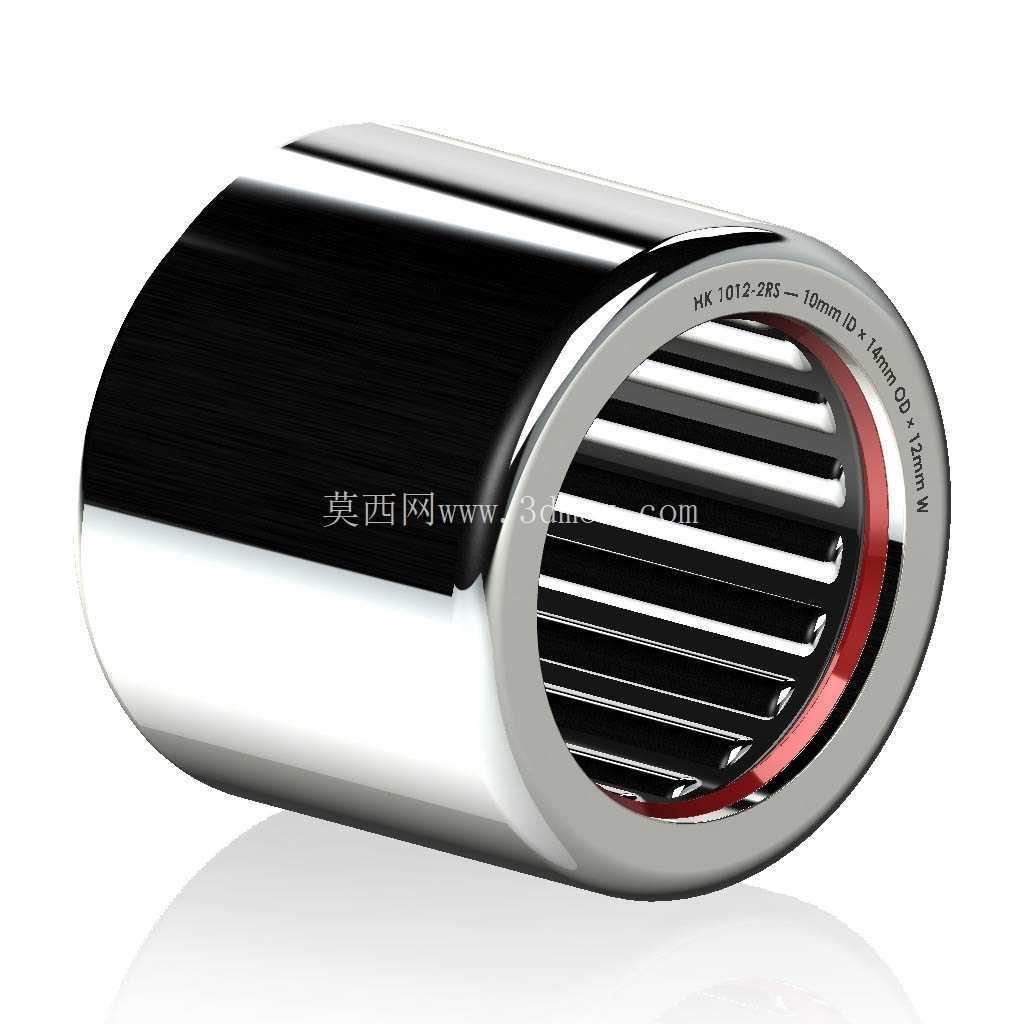

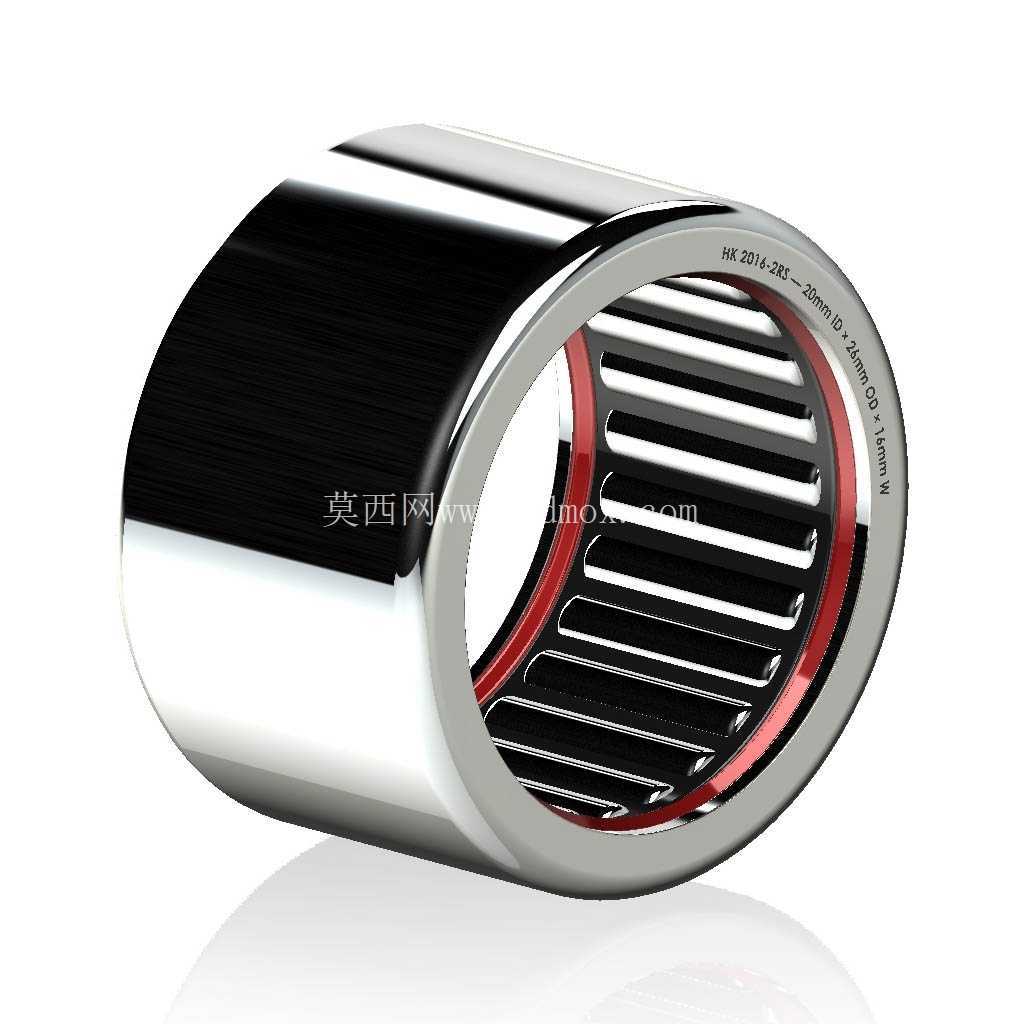

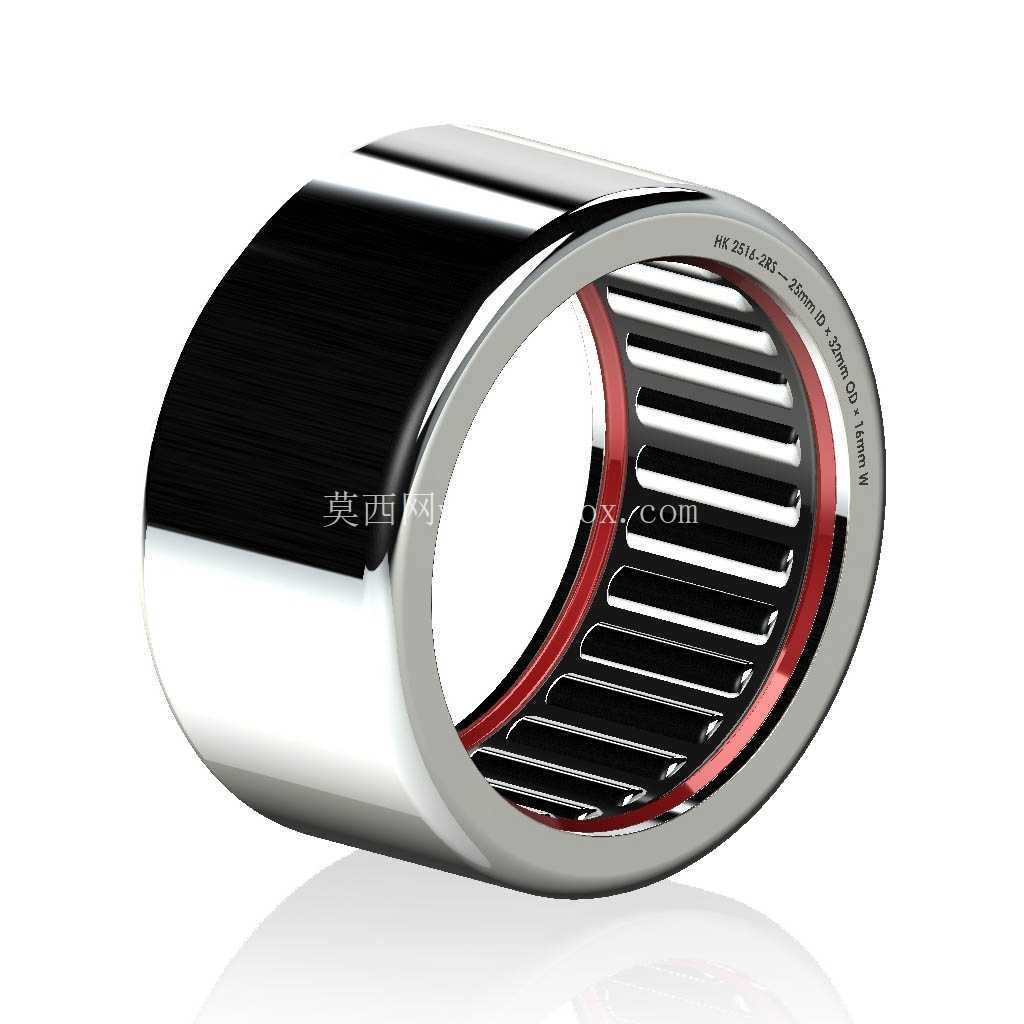

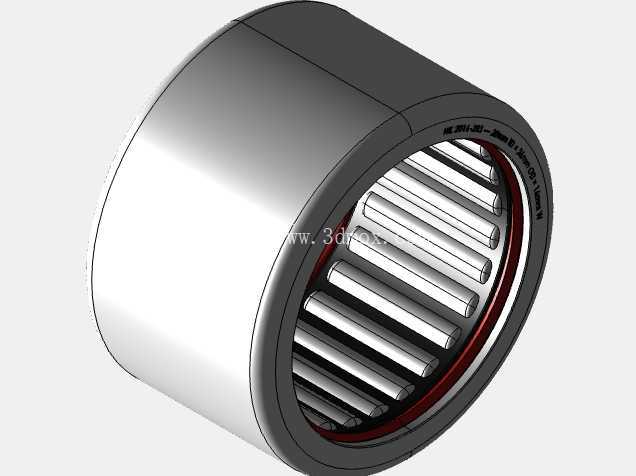

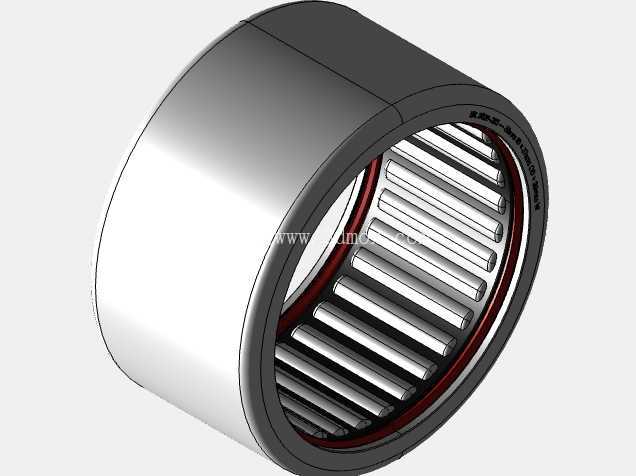

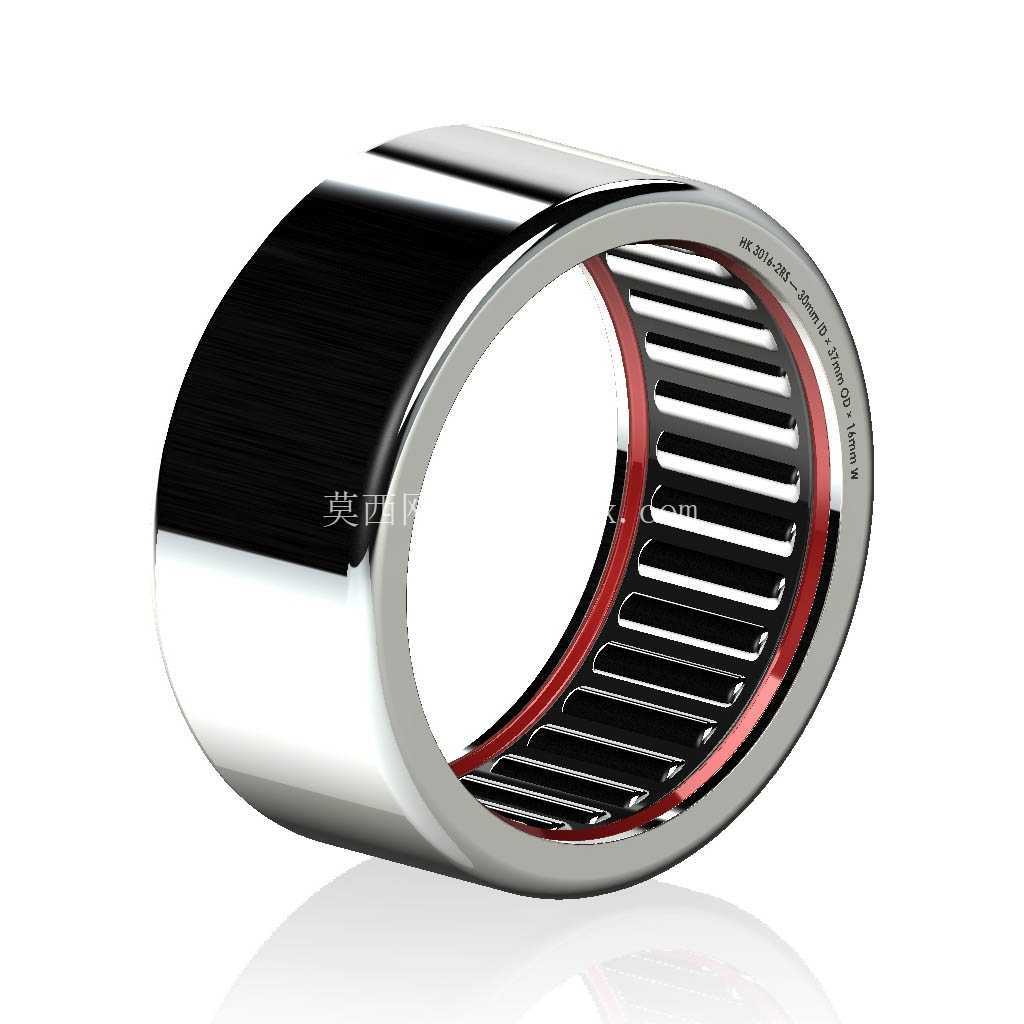

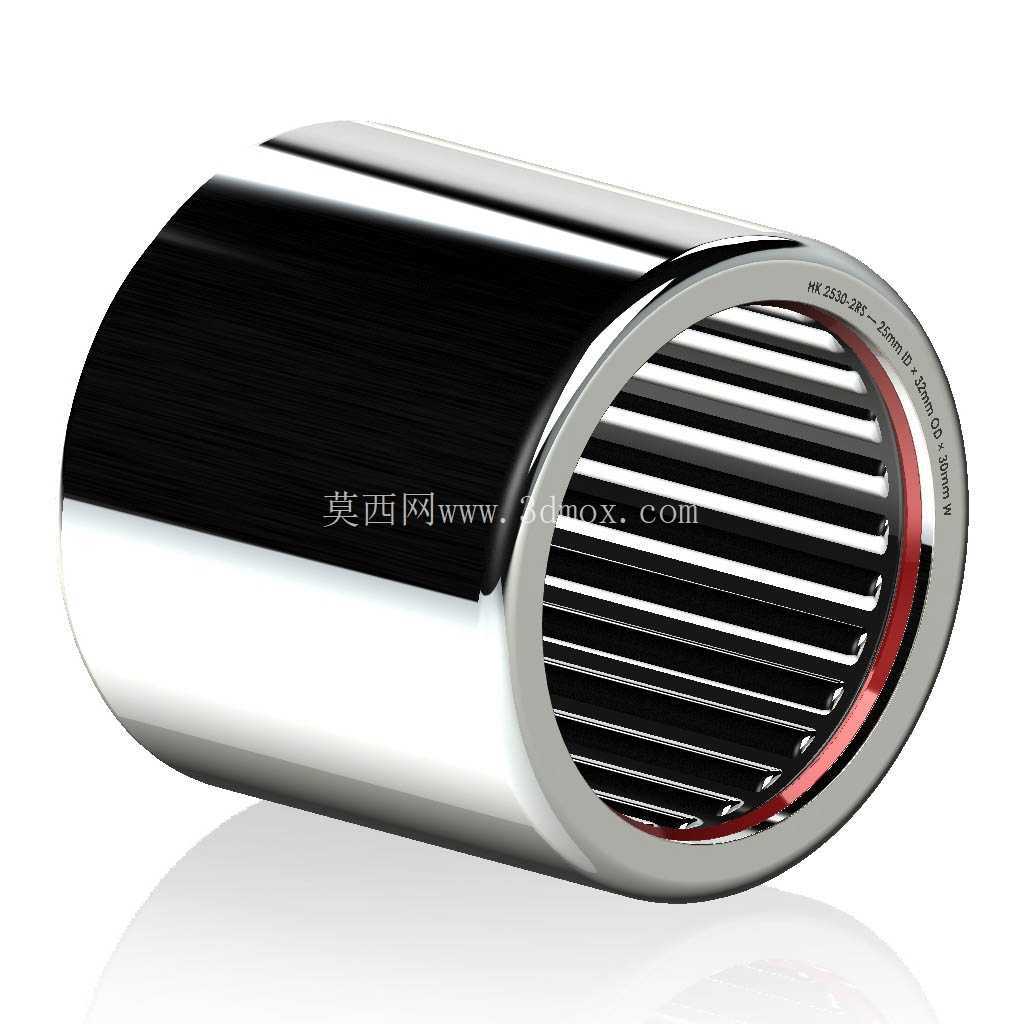

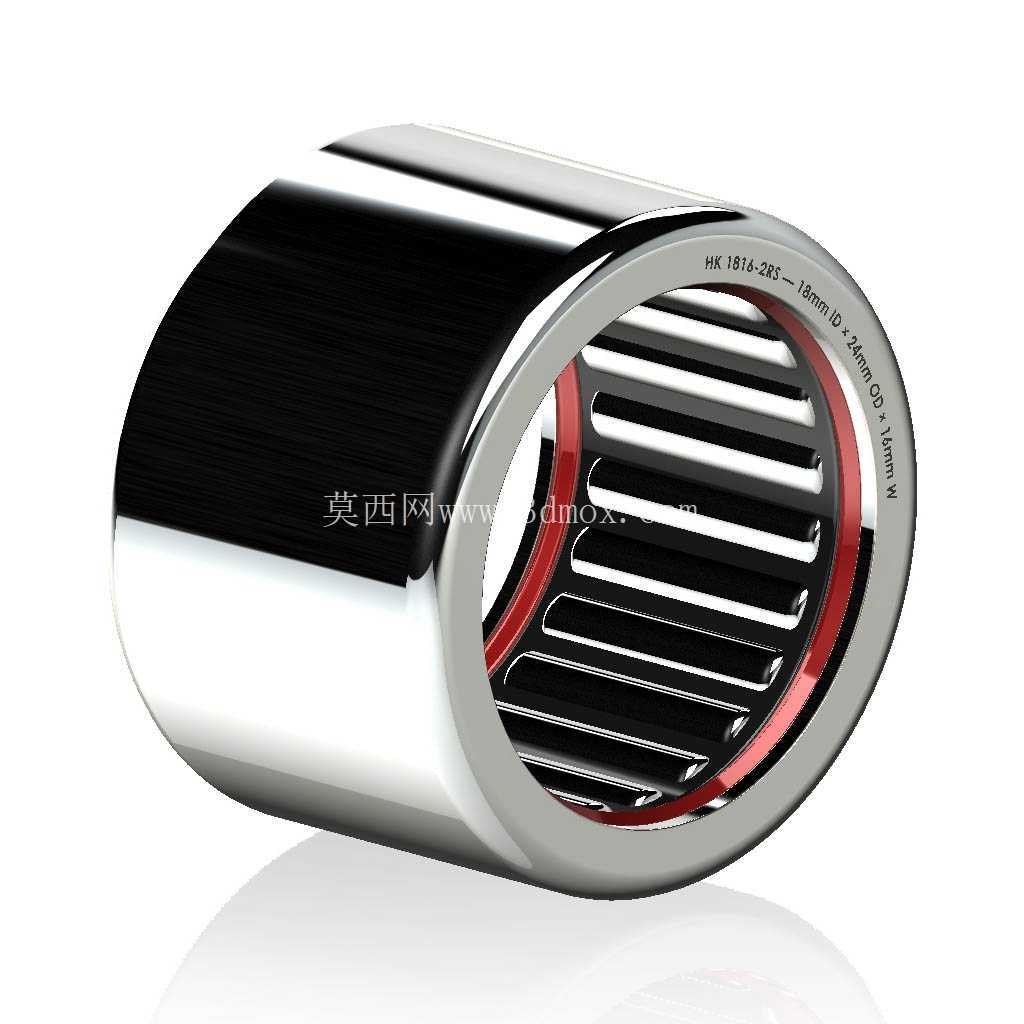

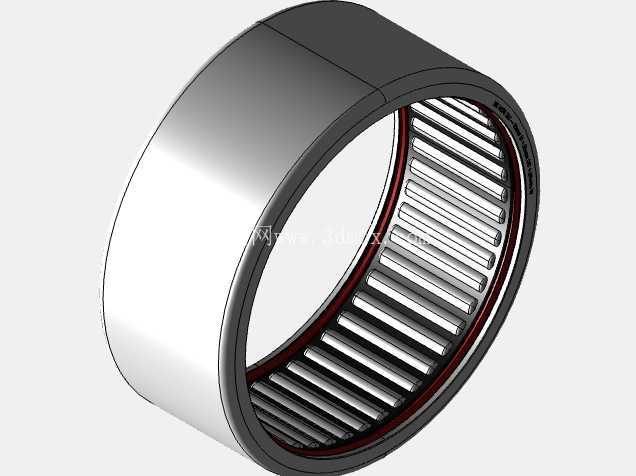

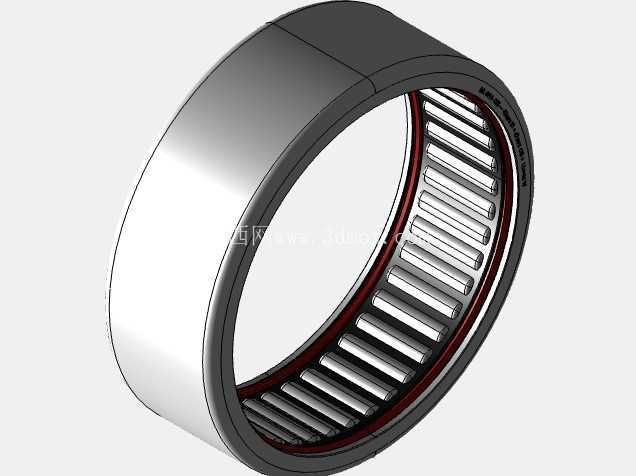

公制HK-2RS系列密封双开口滚针轴承库

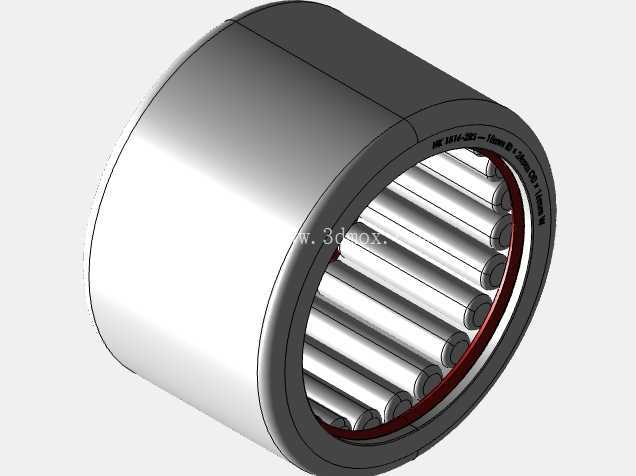

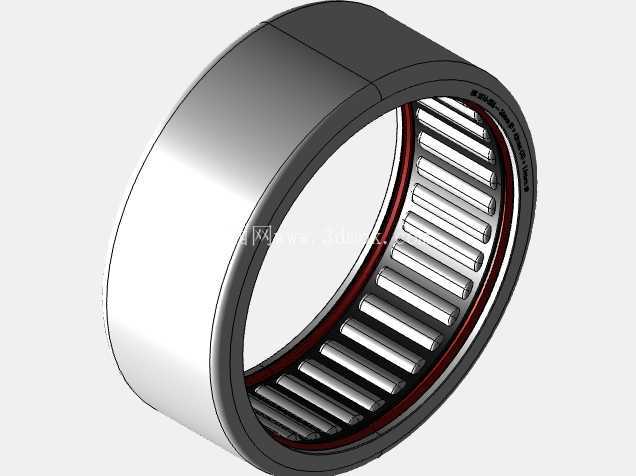

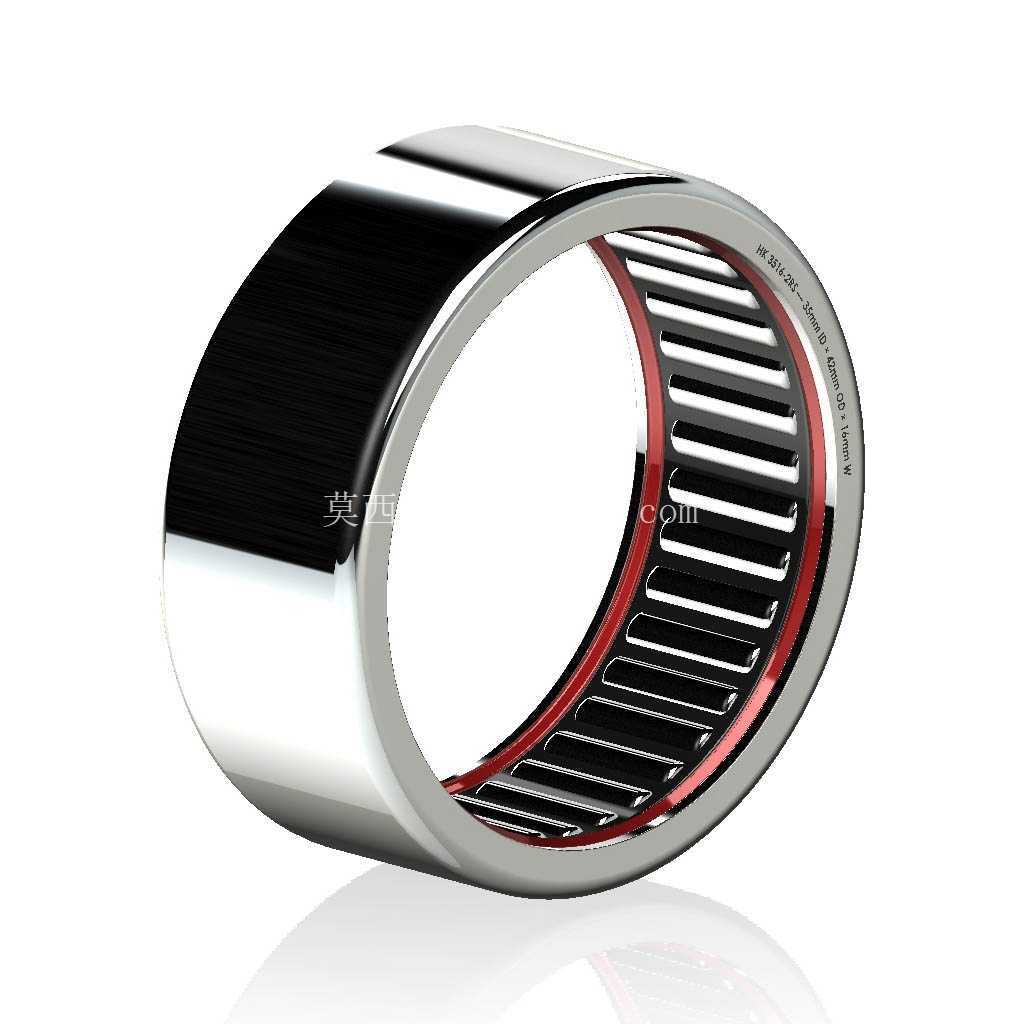

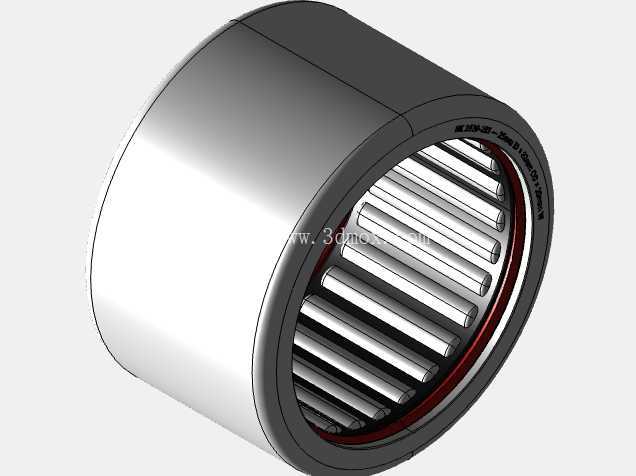

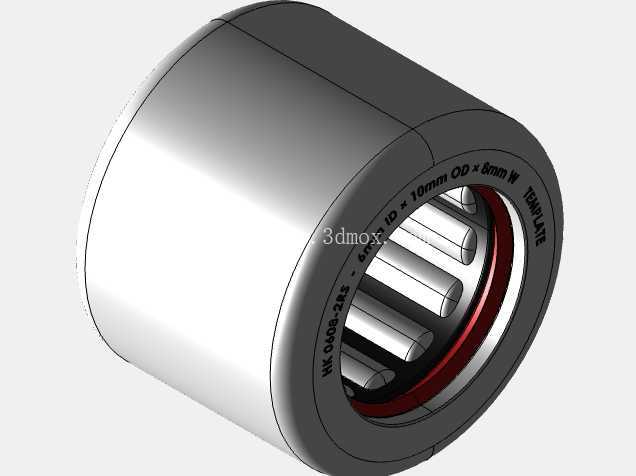

　　在轻工输送线、小型动力传动箱、纺织机械摇臂机构、办公设备传动模组这类安装空间受限的场景里，滚针轴承的径向承载优势一直是结构选型的核心考量点，尤其是带密封结构的冲压外圈滚针，不需要额外设计轴承座的密封沟槽，能直接压入安装孔完成装配，大幅压缩装配环节的工序成本。这套公制HK-2RS系列滚针轴承，针对的就是这类需要紧凑安装、同时有基础防尘防脂泄漏要求的传动节点，双开口的结构设计允许轴从轴承任意一侧穿入，适配两端都有轴段连接的贯穿式安装场景，不会出现单侧封闭结构需要调整轴穿入方向的装配限制。

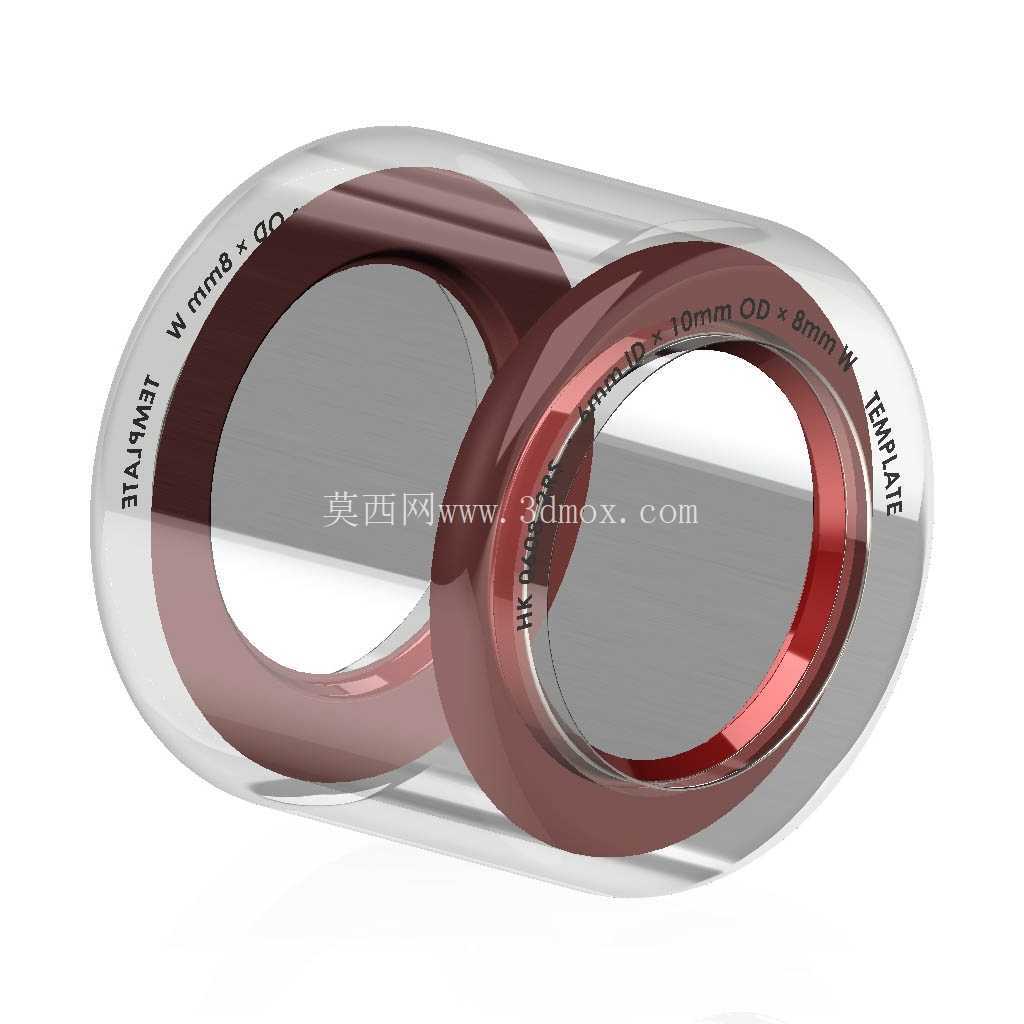

　　从功能特性上看，冲压外圈的薄壁结构相比实体套圈滚针轴承，径向占用尺寸更小，相同内径规格下外径尺寸可以压缩15%-20%，对于安装腔壁厚有限的冲压类设备壳体、薄壁传动箱来说，不需要额外放大壳体的局部壁厚来预留轴承安装空间，能有效降低整体结构的重量。两侧的密封结构采用接触式橡胶密封，能阻挡常规工况下的粉尘、纤维碎屑进入轴承滚道，同时锁住内部填充的润滑脂，在转速不超过6000rpm的中低速传动场景下，不需要额外设计外接润滑通道，日常维护周期可以延长到常规开式滚针轴承的3倍以上，适配那些后期维护不便、装配后很难拆解补脂的封闭传动节点。

　　设计层面采用全局参数化的建模逻辑，所有规格的滚针直径、滚道曲率、密封唇口过盈量、外圈壁厚都遵循统一的参数关联规则，当需要调整某一规格的内径、外径或者宽度尺寸时，只需要修改对应全局参数就能自动生成符合装配公差的完整模型，不需要逐个零件重建特征，对于需要做同系列衍生规格设计的工程师来说，能直接在现有模型基础上调整参数，快速匹配不同安装边界的设计需求。从安装边界的尺寸逻辑来看，整个系列覆盖了从内径8mm到内径50mm的常用公制尺寸段，宽度尺寸覆盖10mm到24mm的常规区间，每个规格的外圈外径公差都采用冲压轴承的标准压配合公差，安装孔的推荐加工公差为H7，压入后外圈不会出现轴向窜动，内圈与轴的配合推荐采用k6公差，保证运转过程中内圈与轴无相对滑动。

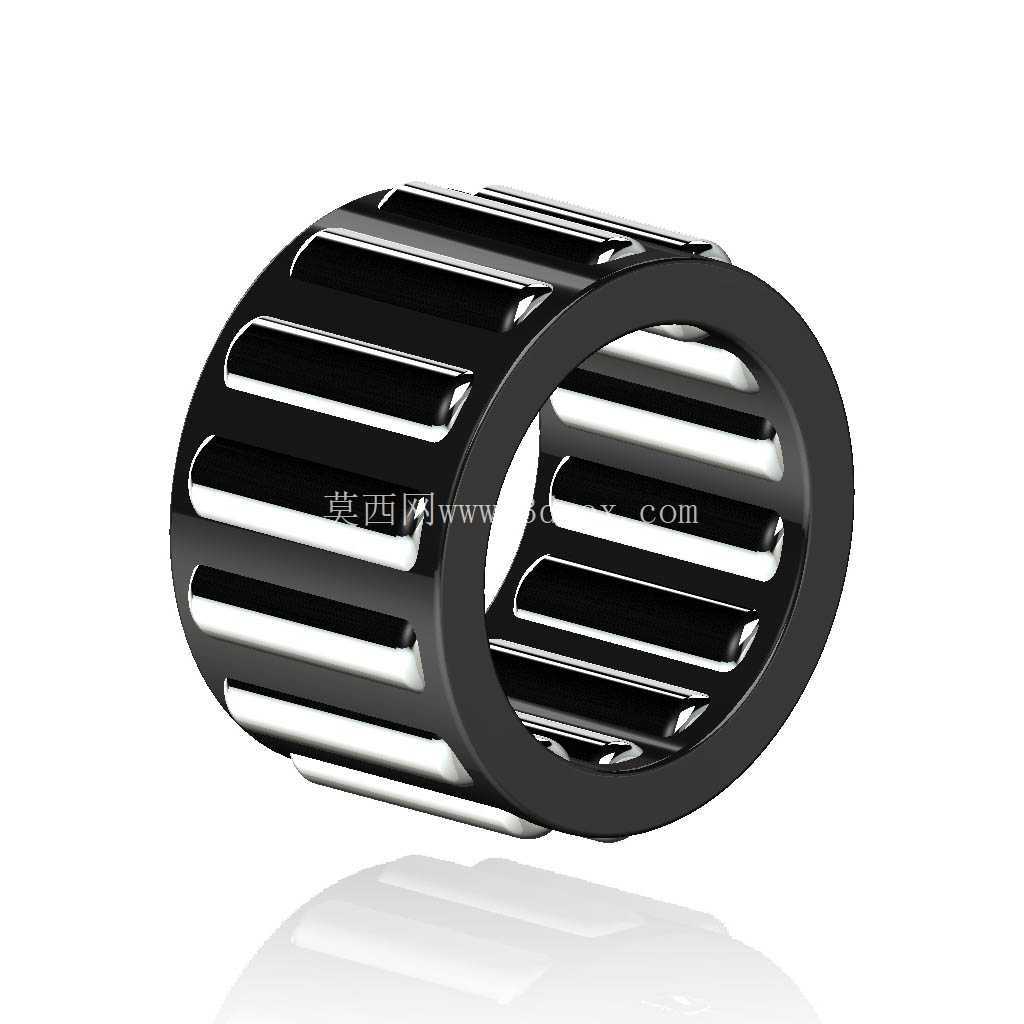

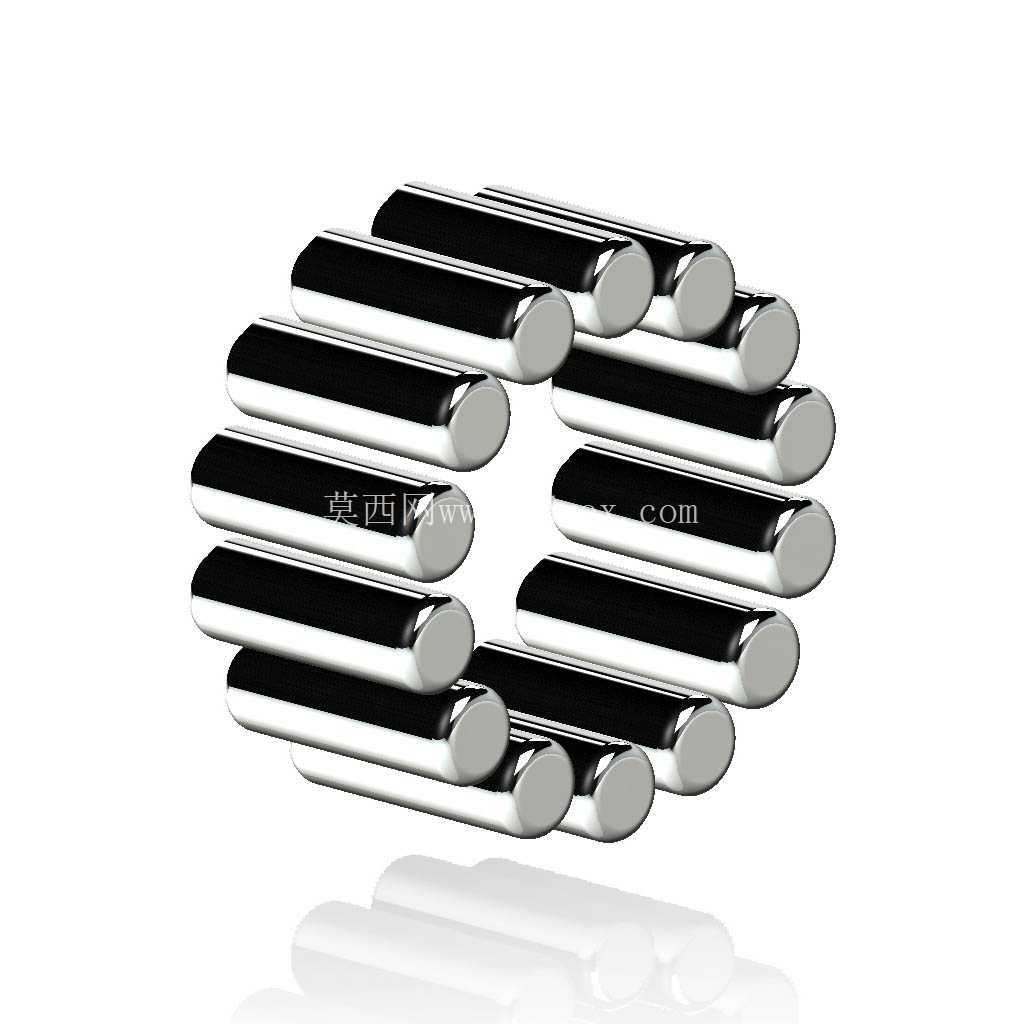

　　滚针的排布采用满装优化设计，在保证滚针之间留有合理润滑间隙的前提下尽可能增加滚针数量，相比带保持架的同尺寸滚针轴承，径向额定动载荷能提升20%左右，适合承受中等冲击的径向载荷场景，比如小型凸轮机构的从动端、连杆铰接点这类载荷方向固定、有周期性冲击的传动位置。在实际选型应用中，需要注意这类冲压外圈轴承不能承受轴向载荷，安装时要保证轴的中心线与安装孔中心线的同轴度控制在0.02mm以内，避免偏载导致滚针局部应力集中，缩短使用寿命。密封唇口的工作温度范围在-20℃到120℃之间，适配绝大多数常规工业场景的环境温度，如果是有腐蚀性介质或者高温的特殊工况，需要更换对应材质的密封件或者选用其他类型的轴承。双开口的结构在装配时不需要区分方向，压装时要采用专用套筒抵住轴承外圈端面，不能通过敲击内圈或者密封件的方式压入，避免外圈变形或者密封件损坏导致后期使用出现卡滞或者漏脂问题。这套模型的每个规格都严格对应实际量产轴承的安装尺寸，在做结构设计时可以直接调用对应规格的模型装入装配体，不需要反复核对样本尺寸，能有效减少设计阶段的尺寸核对工作量，避免因为模型尺寸与实际零件不符导致的装配干涉问题。
