英制宽型双密封微型轴承参数化三维设计

　　在小型精密传动场景中，微型轴承的选型适配一直是结构设计环节的细节难点，尤其是涉及英制尺寸体系的小型设备，常规公制轴承往往无法匹配原有安装位的尺寸边界，容易出现轴系配合间隙超差、密封防护不足导致的早期失效问题。这类宽型双密封英制微型轴承，主要面向小型精密仪器、微型传动模组、便携机电设备、精密阀门执行机构这类安装空间紧凑、同时对防尘防污有一定要求的应用场景，相比窄系列微型轴承，更宽的套圈宽度能提升轴系支撑的刚性，降低轴系偏转带来的边缘载荷，适配悬臂小载荷轴的支撑需求。

　　从功能特性来看，这类轴承采用双密封结构，密封件为非接触迷宫式橡胶密封，既可以阻挡外界粉尘、微小碎屑进入轴承滚道内部，又不会因为密封件接触产生过大的转动阻力，适合低扭矩、高转速的微型传动场景。英制系列的尺寸规格完全适配进口小型设备的原有安装尺寸，不需要对安装位进行二次加工即可完成替换，宽型的套圈设计让轴承与轴、安装座的配合接触面积更大，在承受一定径向载荷的同时，也能承受小幅的轴向窜动载荷，适配轴系存在少量安装误差的工况。

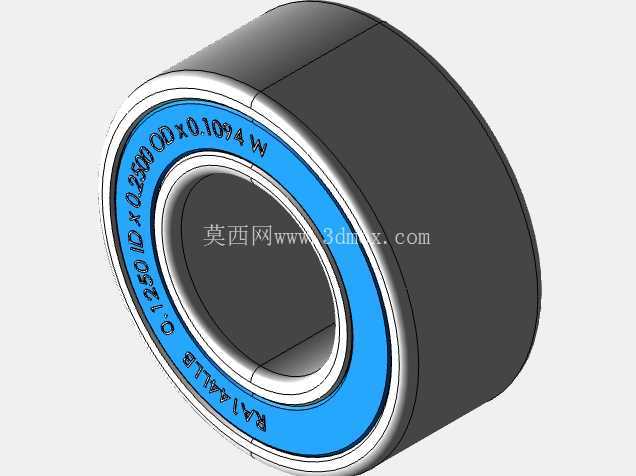

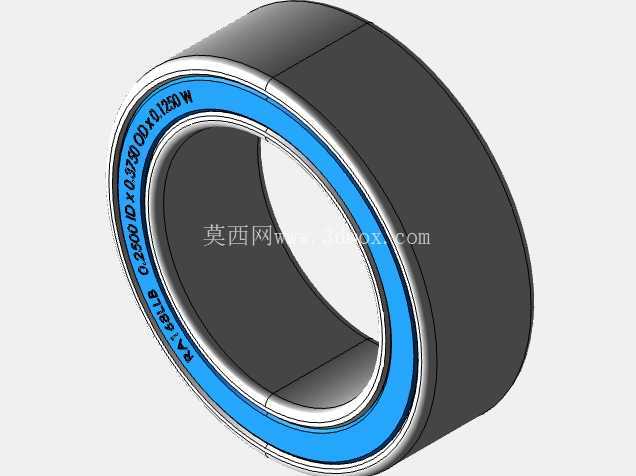

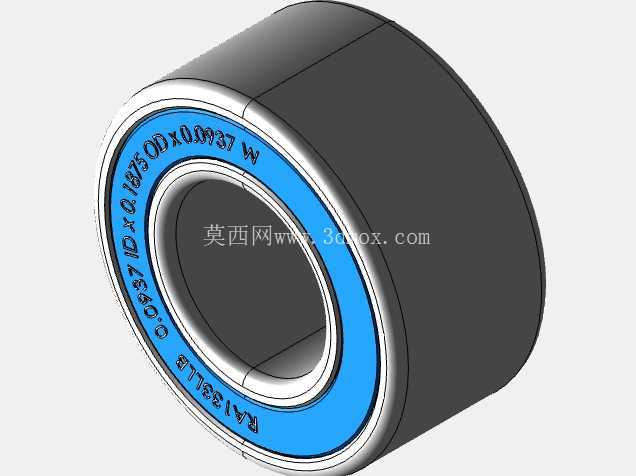

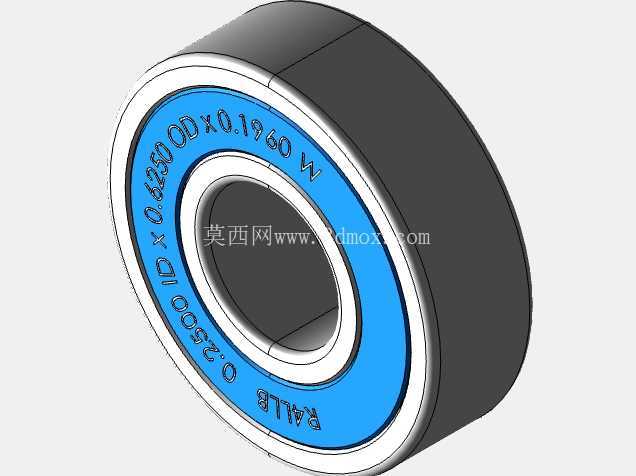

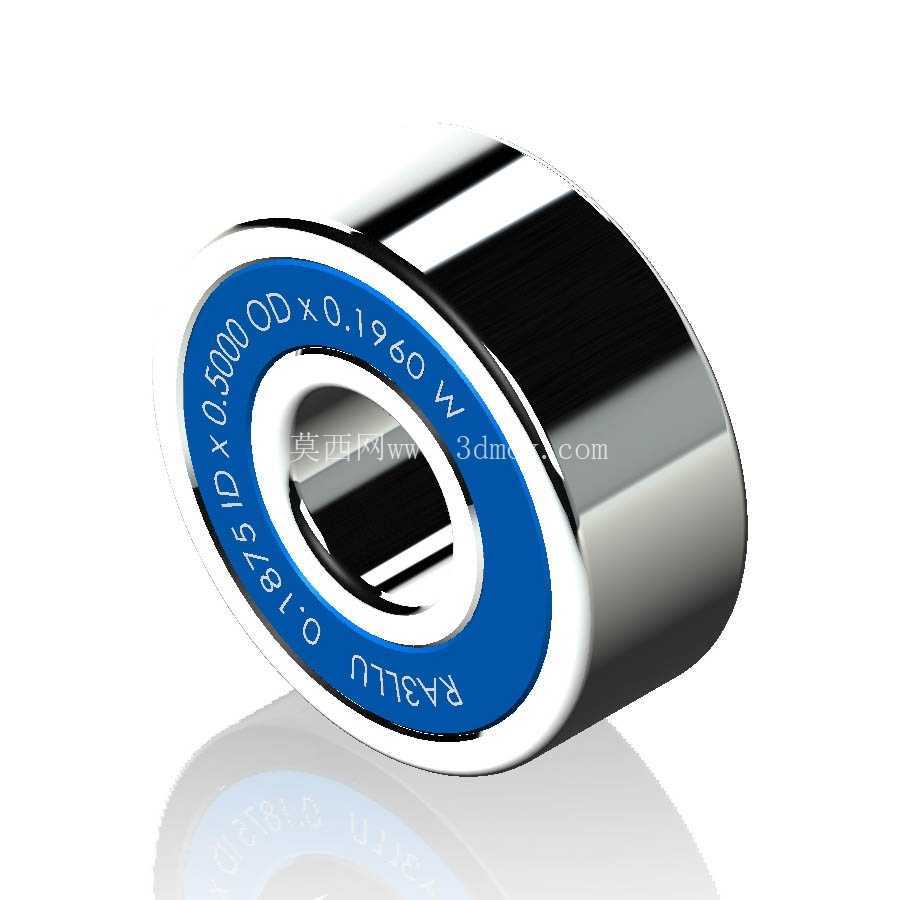

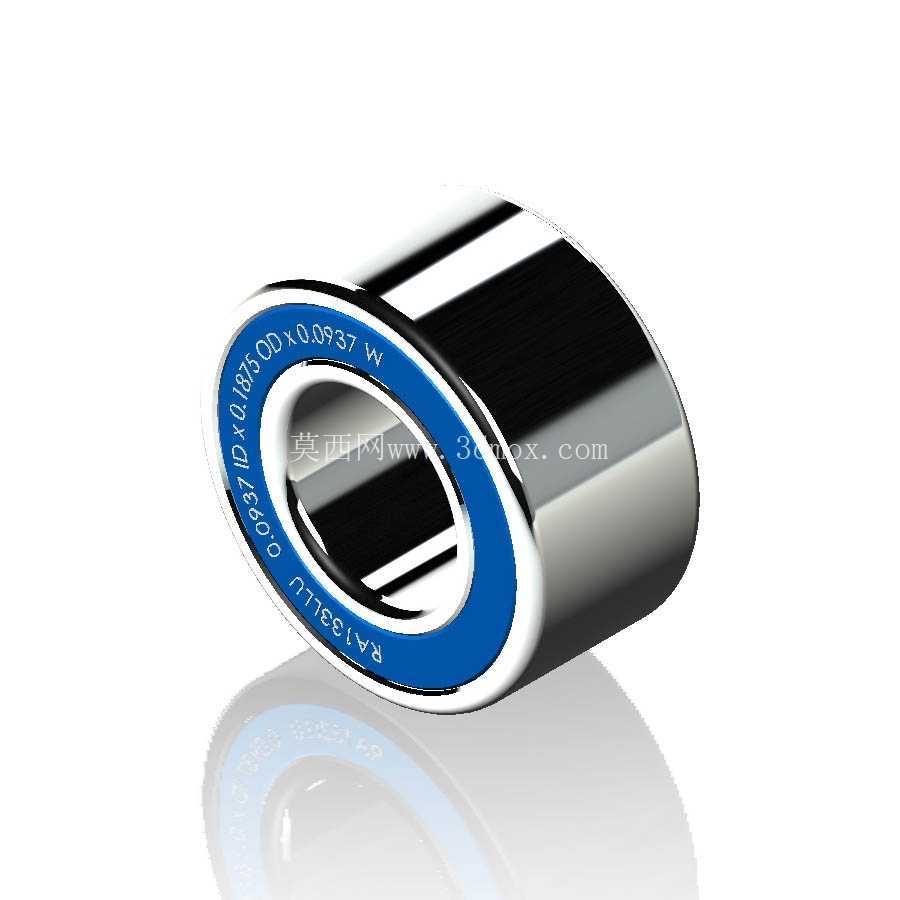

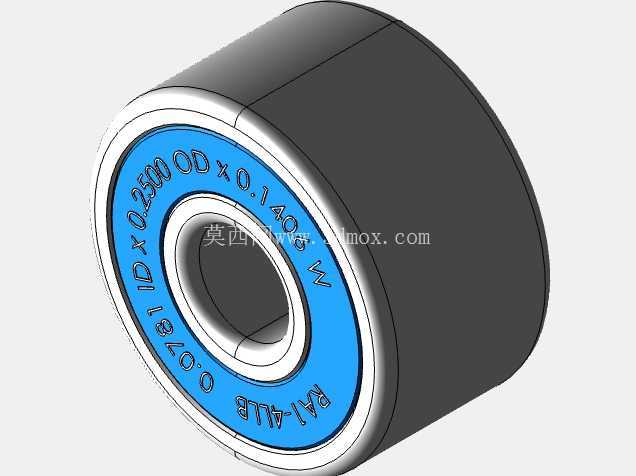

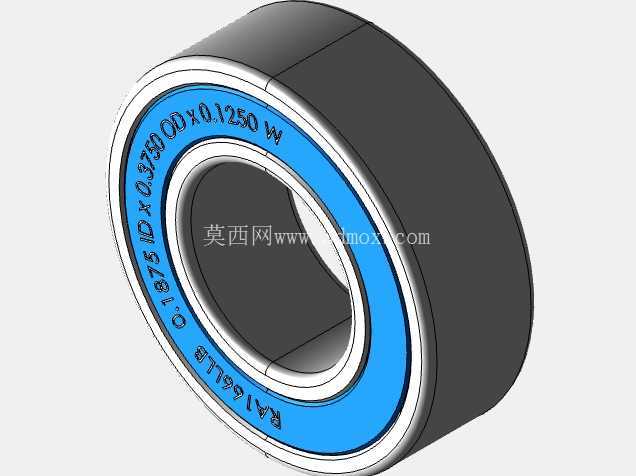

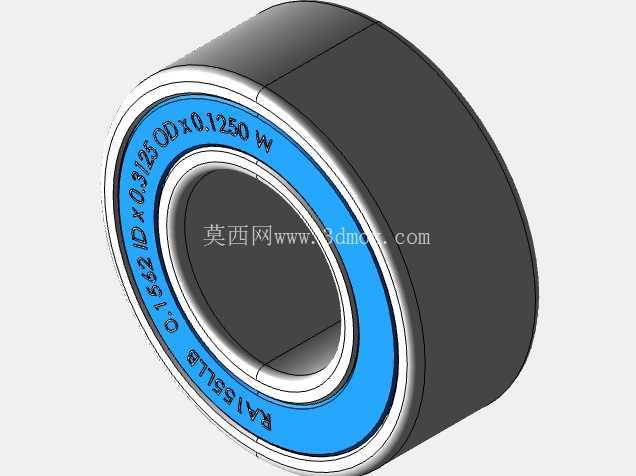

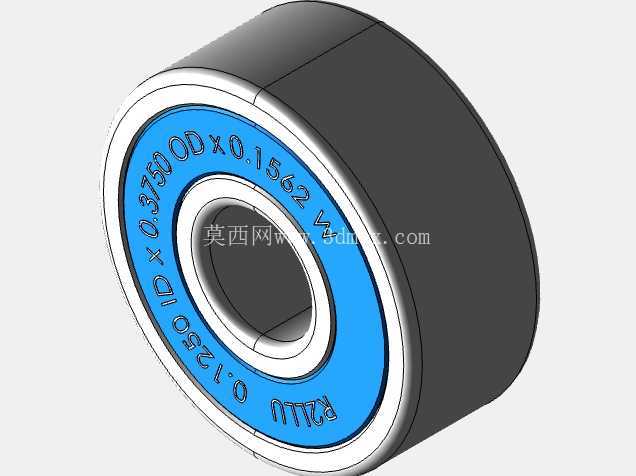

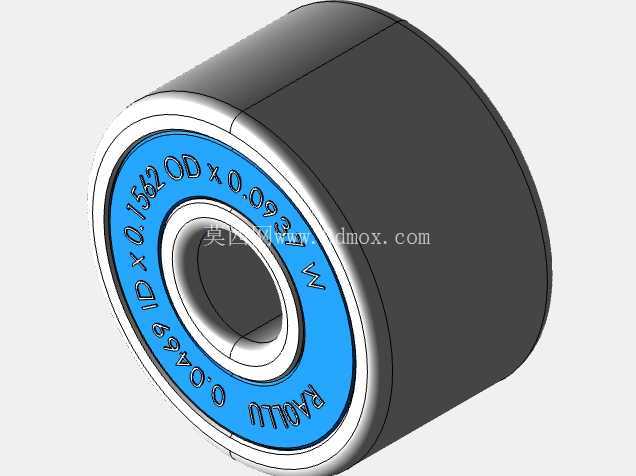

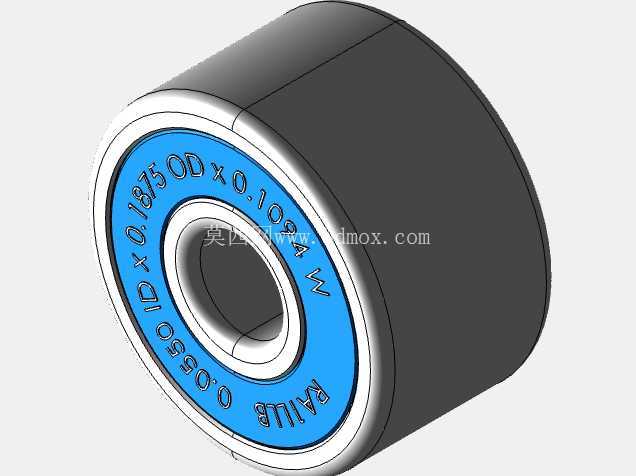

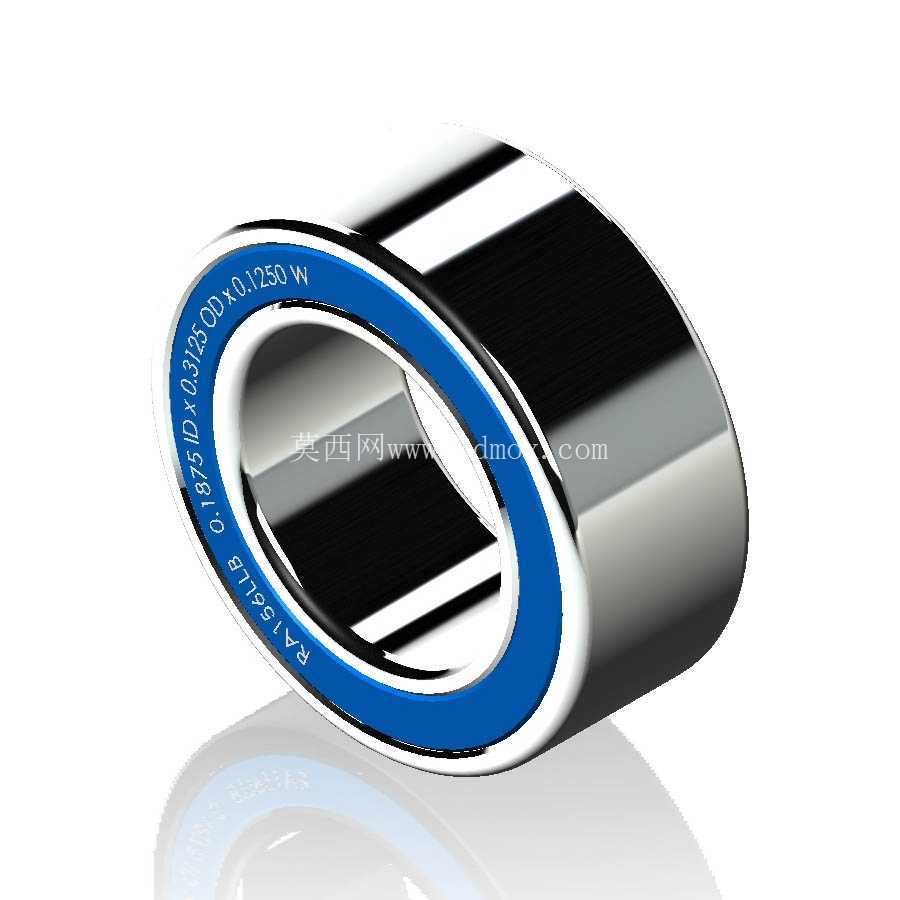

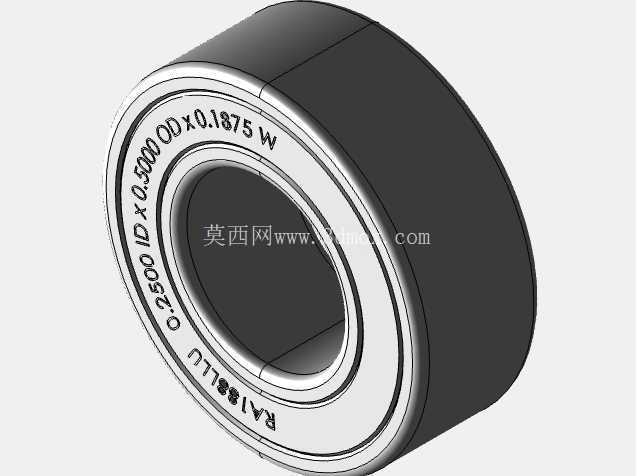

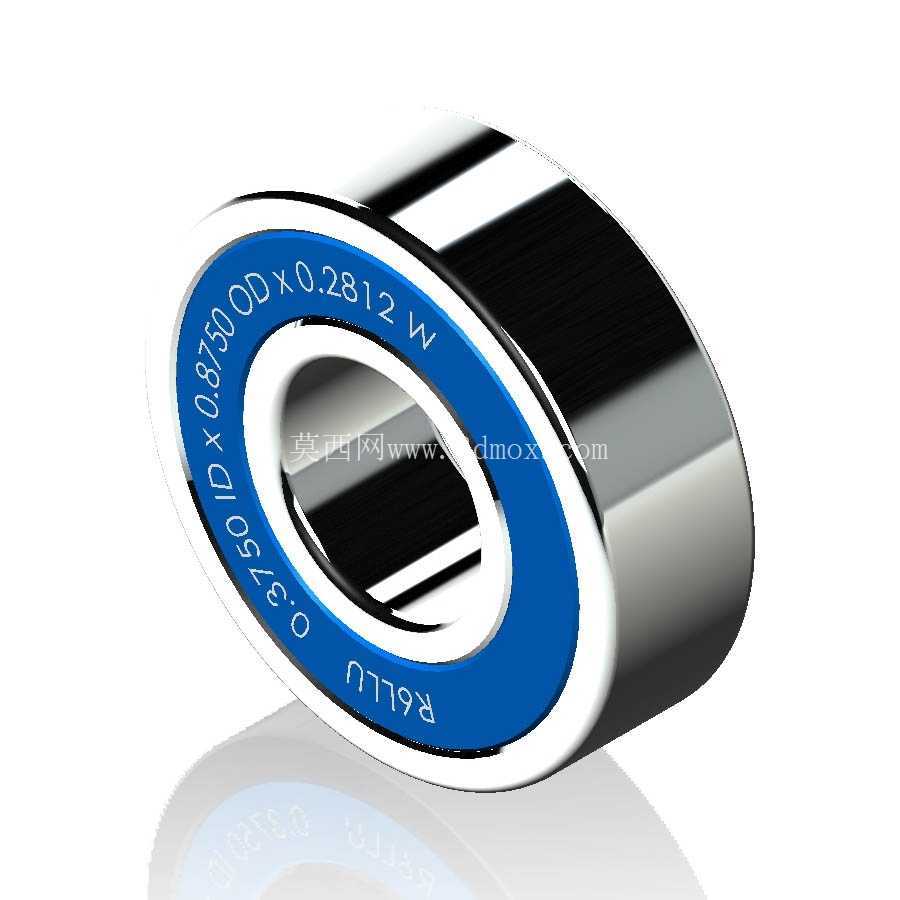

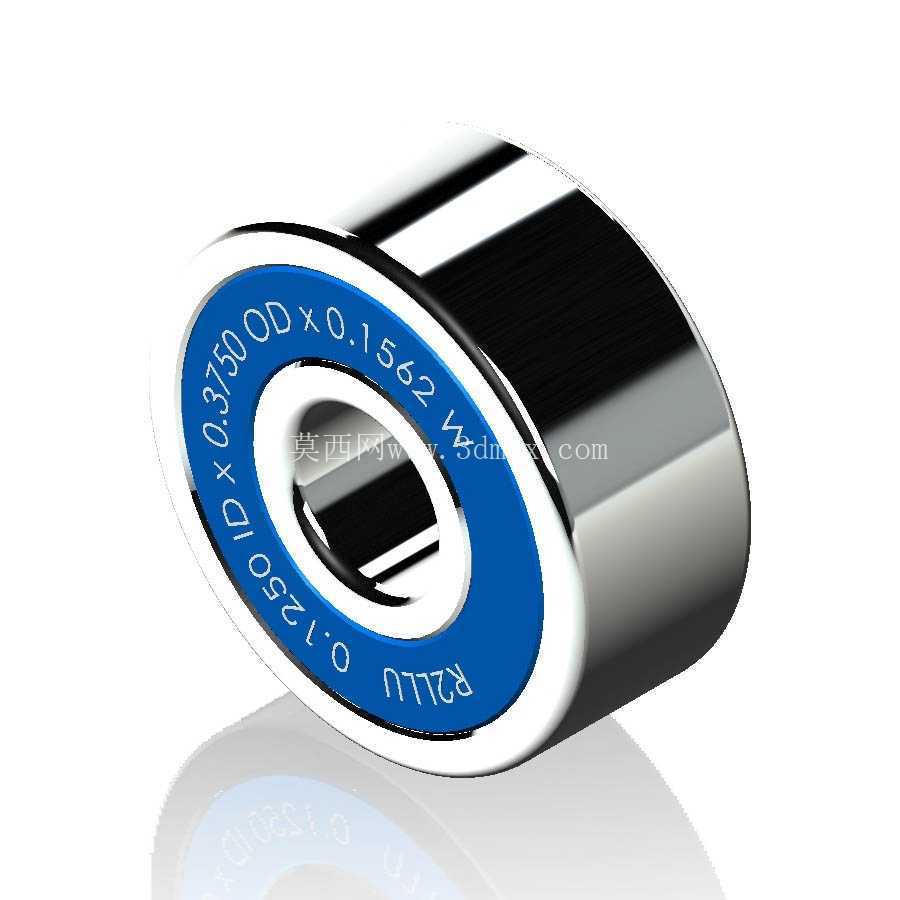

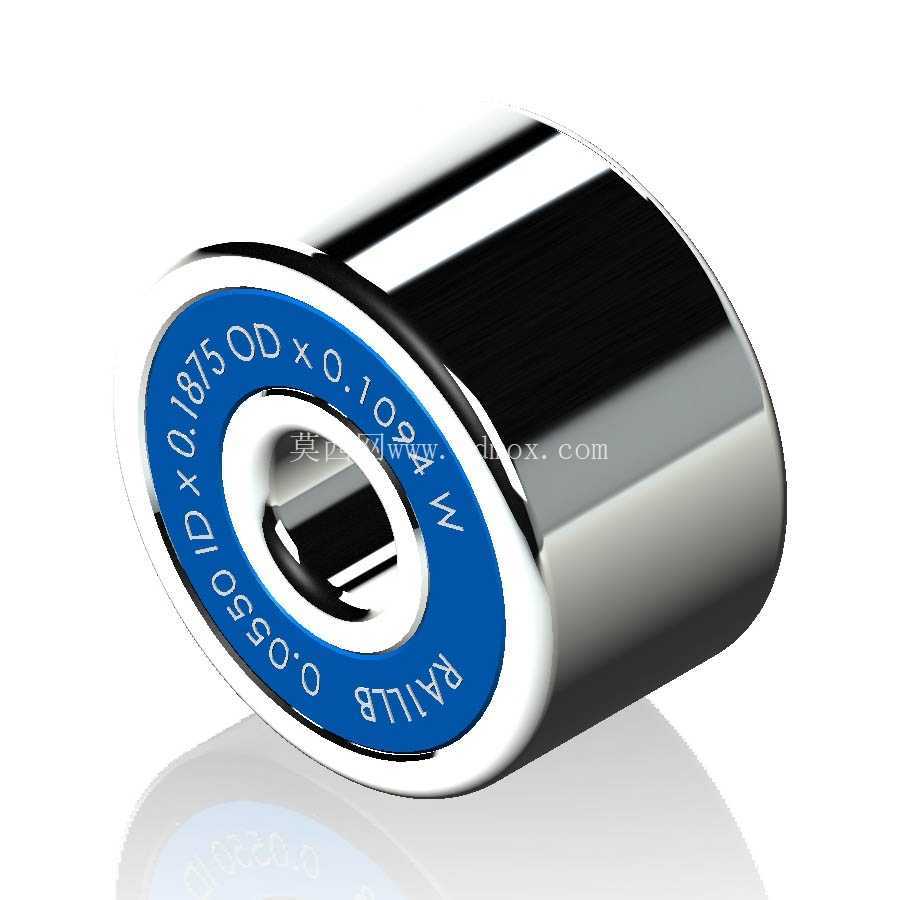

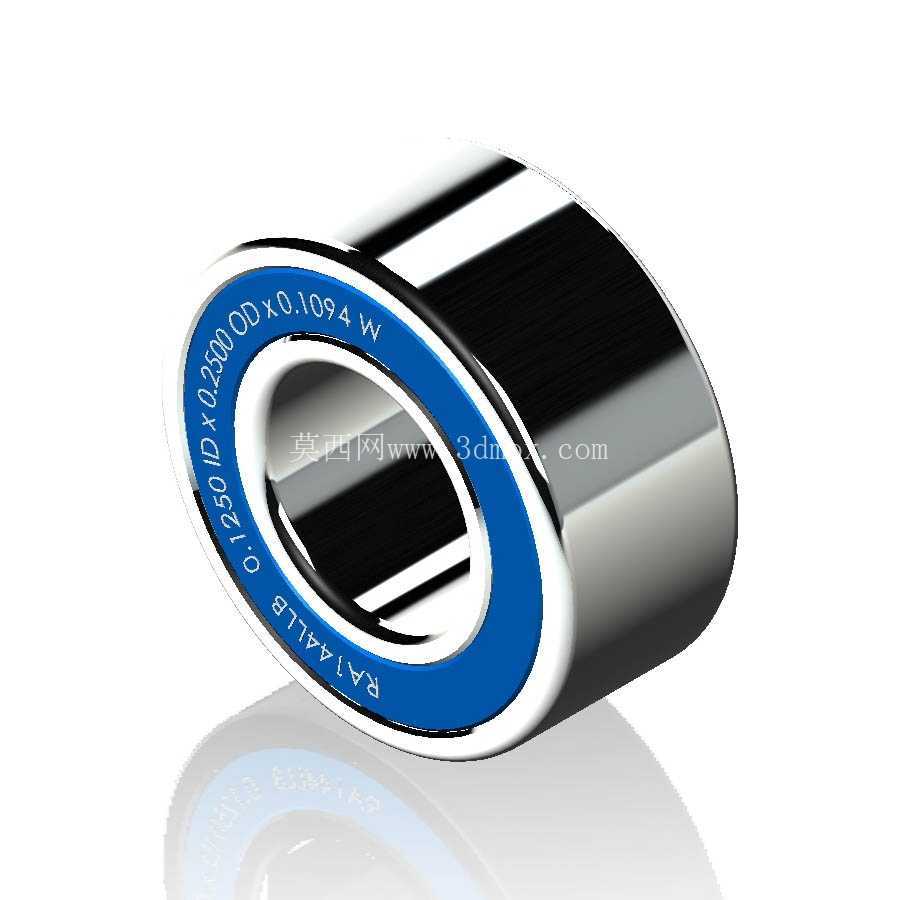

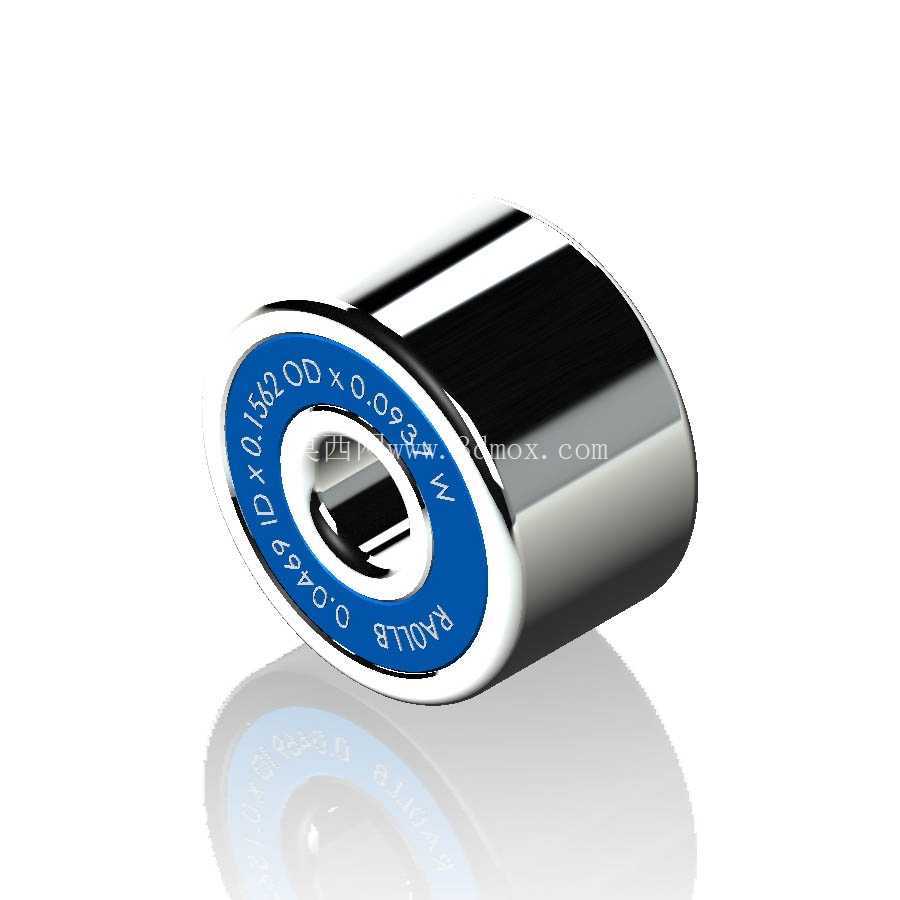

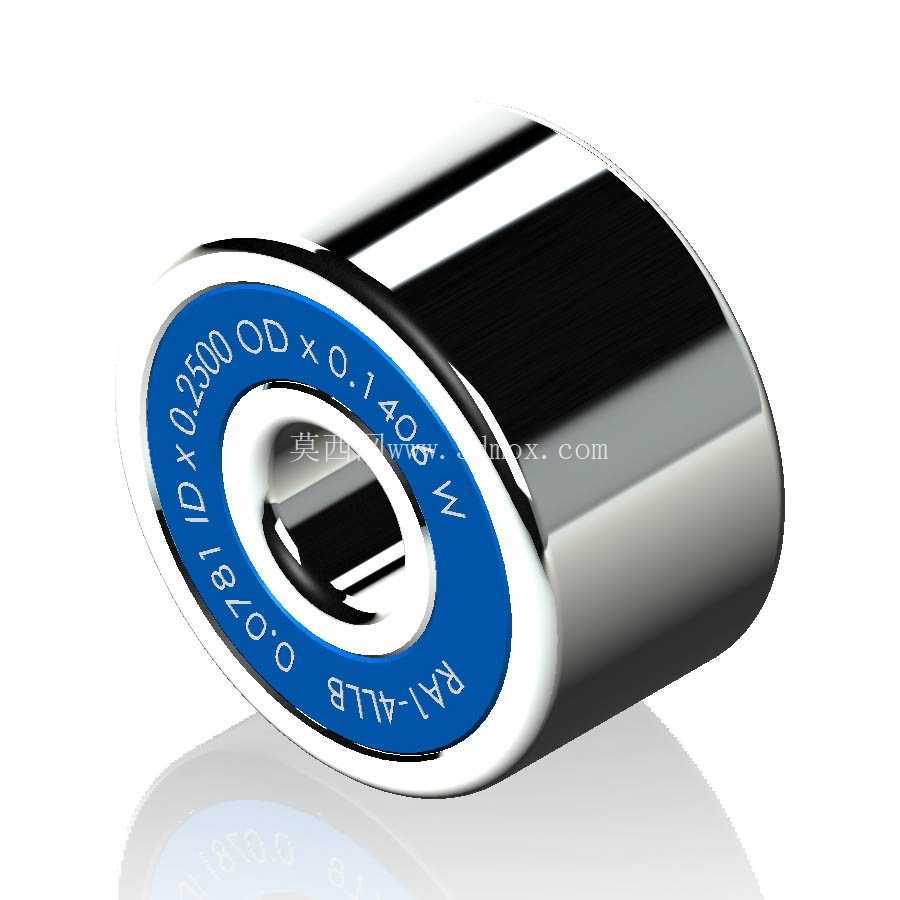

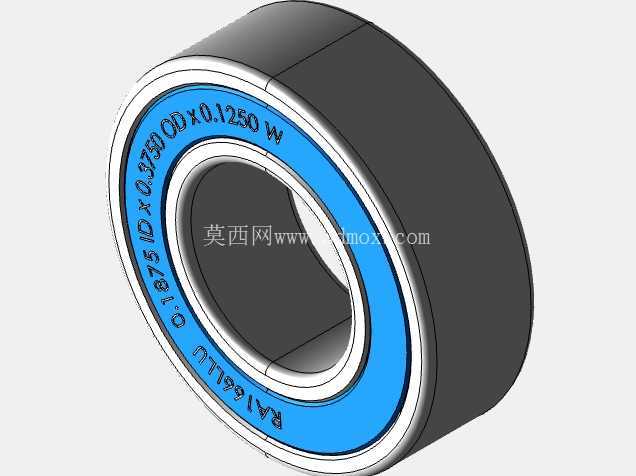

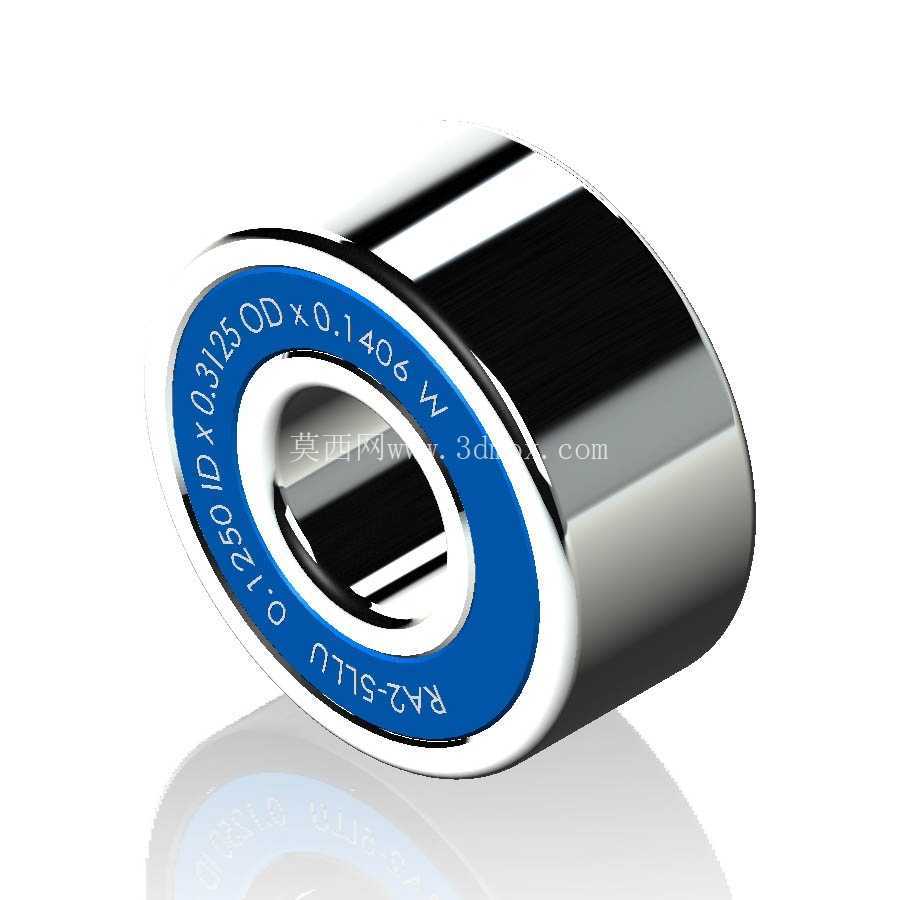

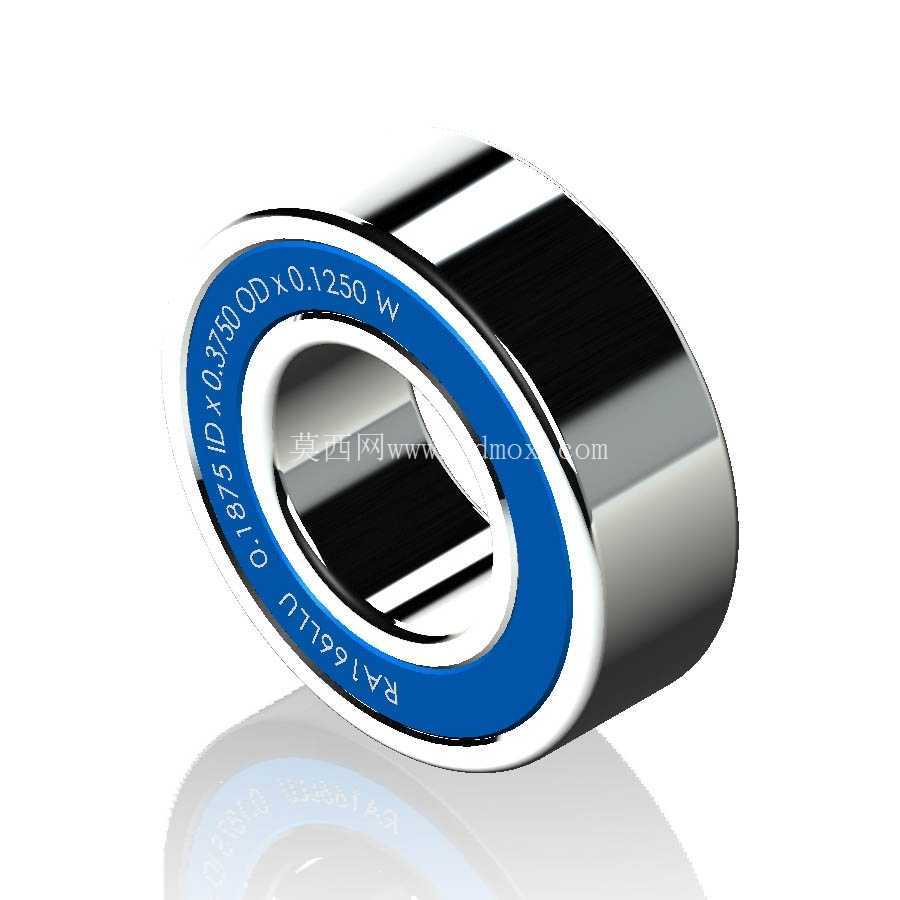

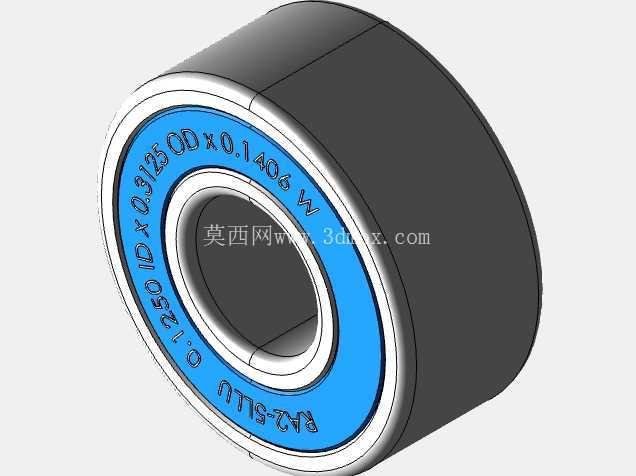

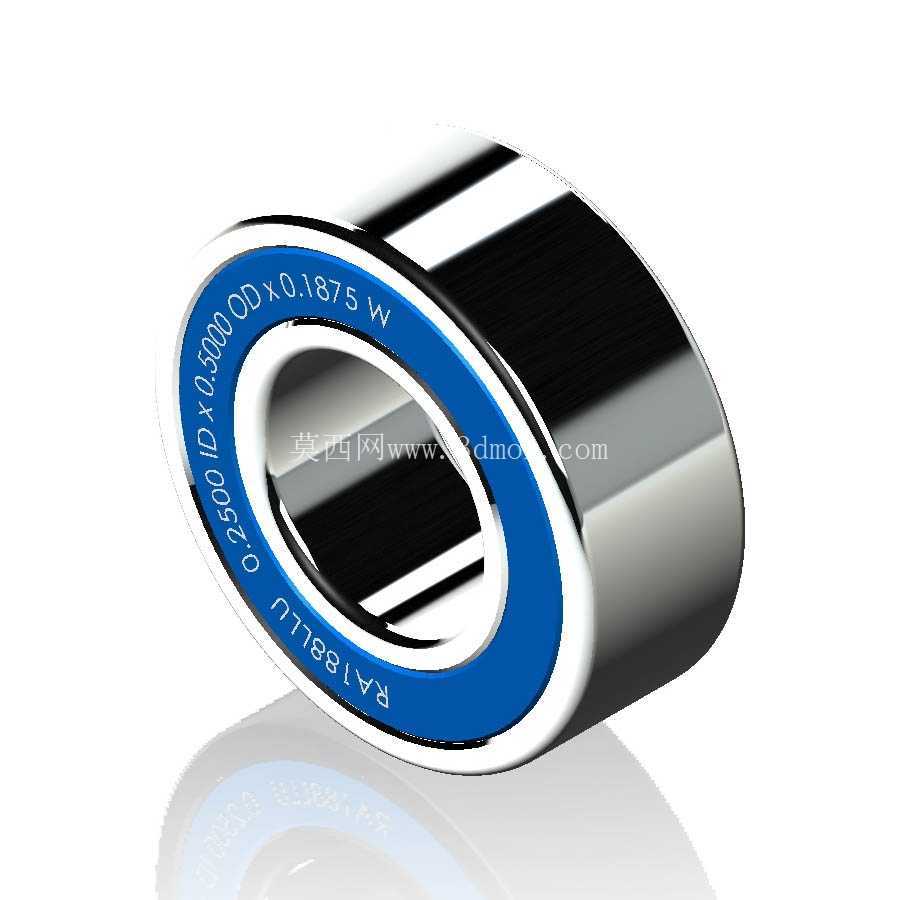

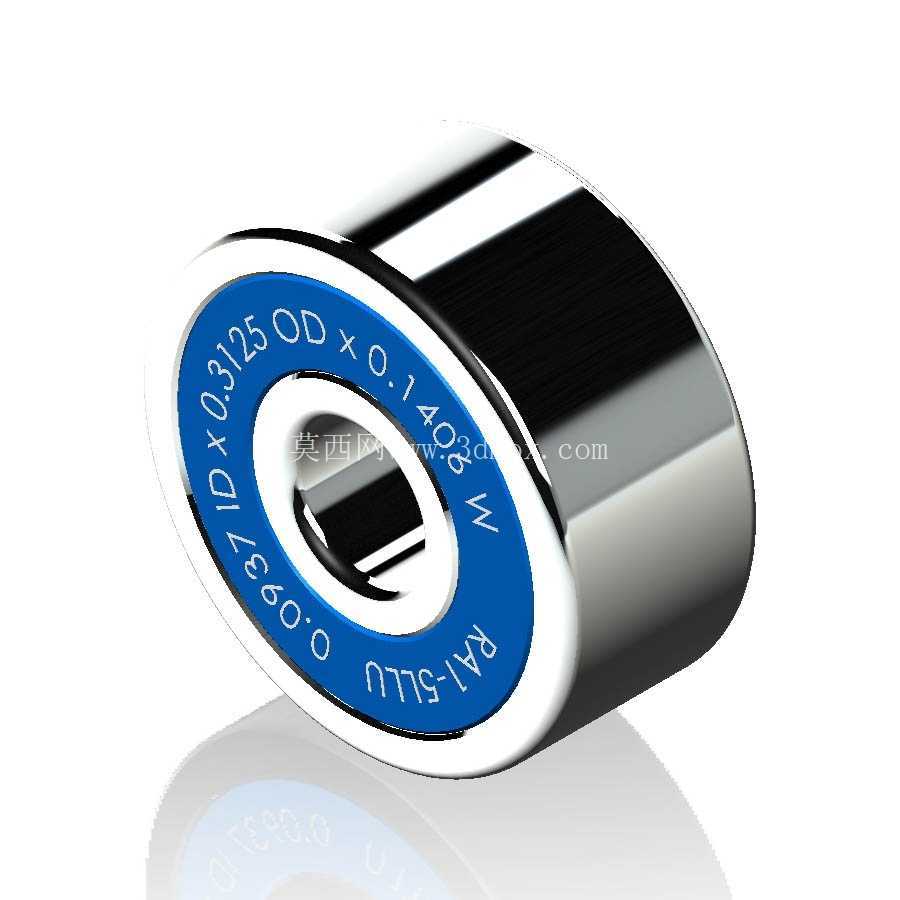

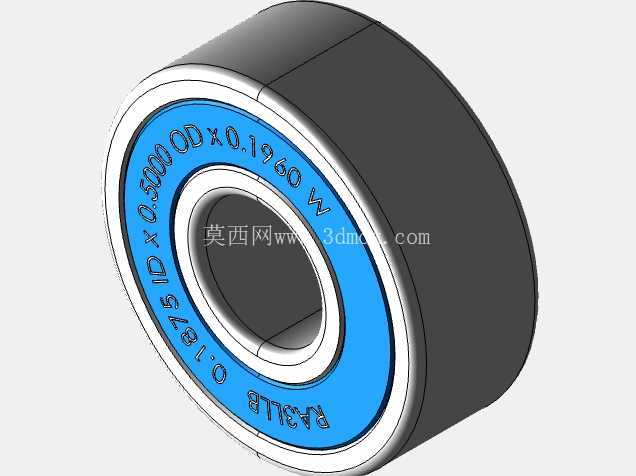

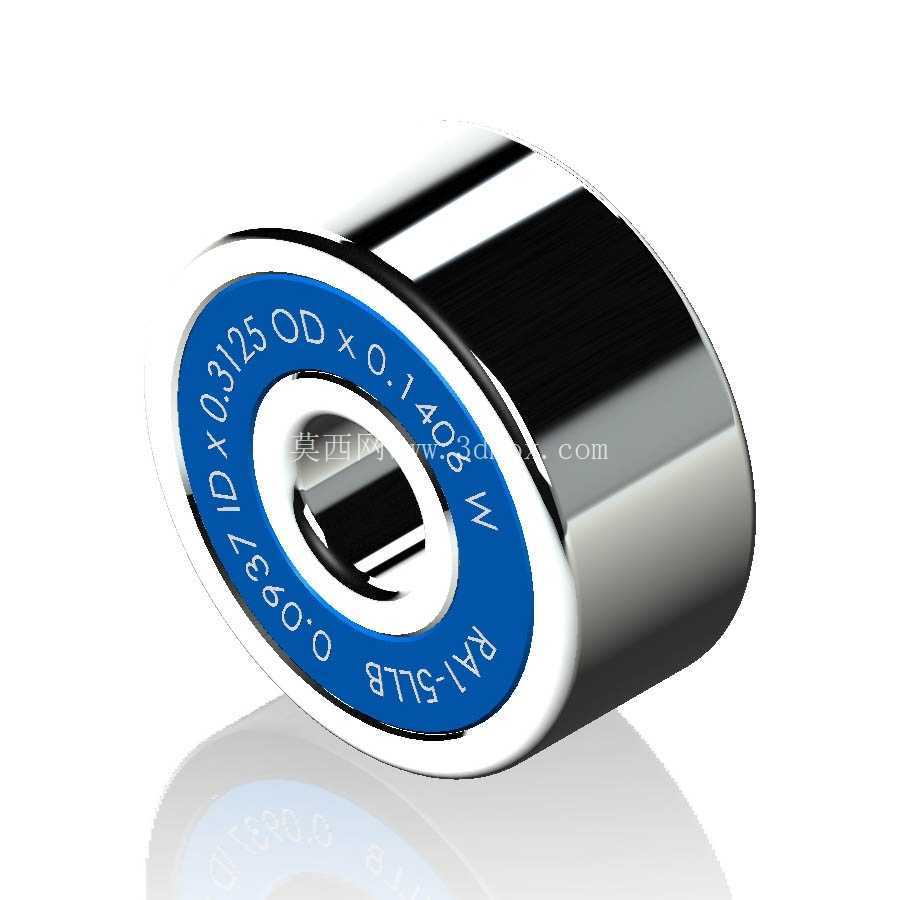

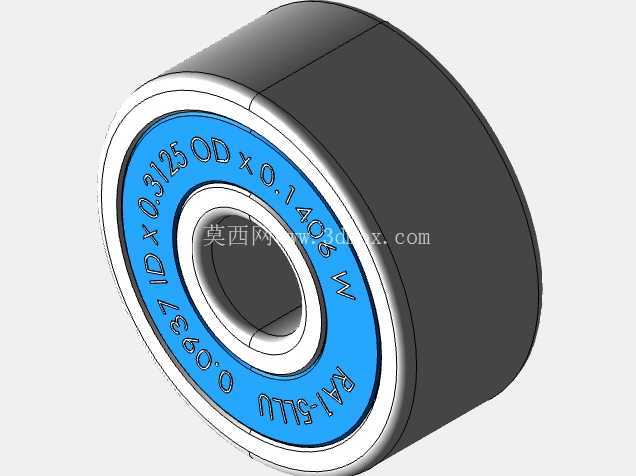

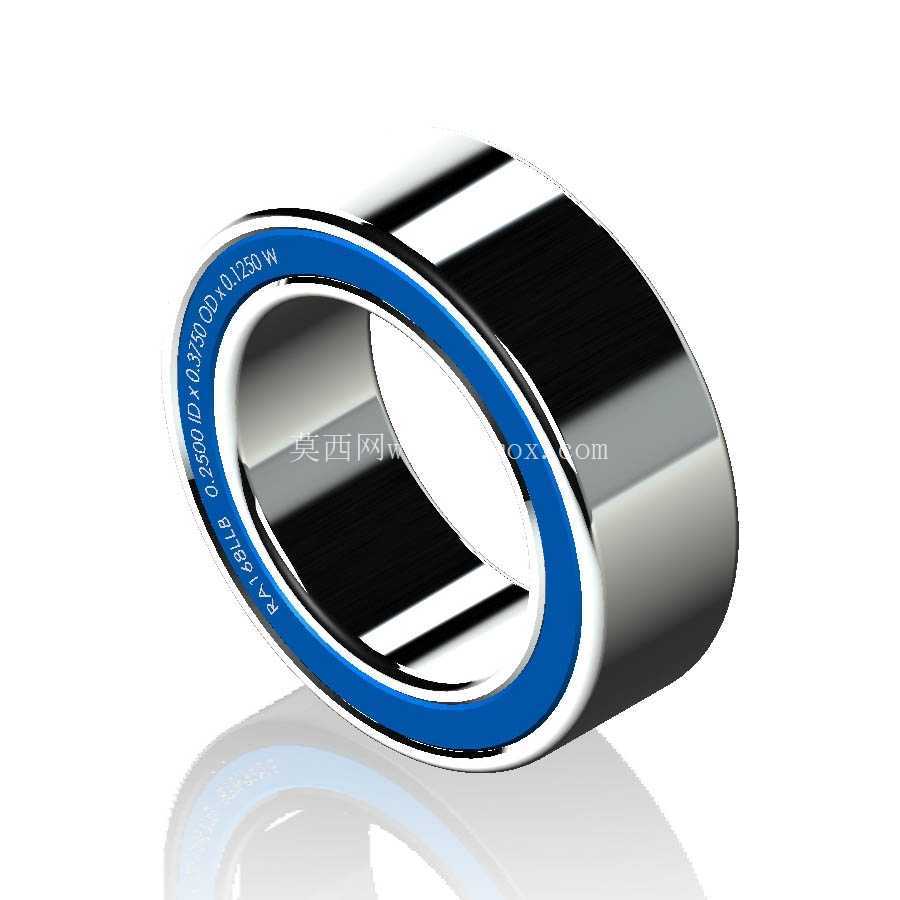

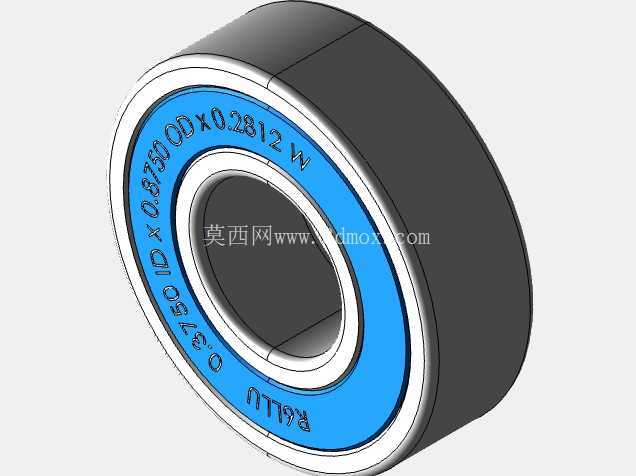

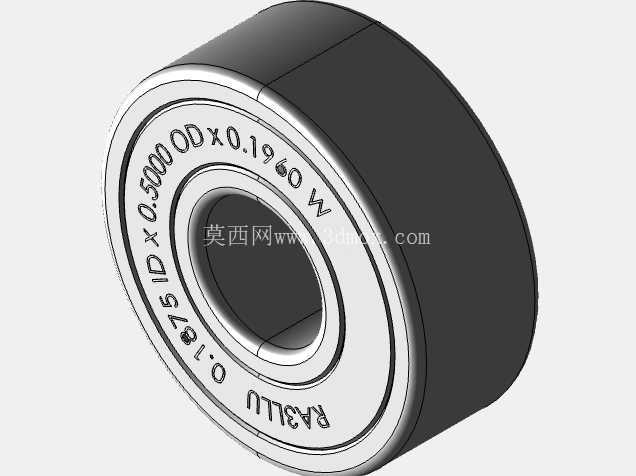

　　设计层面采用全参数化的建模逻辑，所有尺寸关联全局参数，包括内径、外径、宽度、滚道曲率、钢球直径与数量、密封件沟槽尺寸都可以通过参数表直接驱动修改，不需要重新绘制草图特征，对于需要快速适配不同安装位的设计人员来说，只需要输入目标轴承的英制尺寸参数，即可快速生成对应规格的轴承模型，大幅提升小型设备轴系设计的效率。建模过程中还原了轴承的实际装配关系，内圈、外圈、钢球、保持架、密封件都为独立可编辑的零件，既可以用于整机装配的干涉检查，也可以单独导出零件用于工程图的生成，渲染层的材质设置还原了金属套圈的镀铬质感与蓝色密封件的橡胶质感，可直接用于产品说明文档、装配演示动画的制作。

　　从安装边界来看，这类英制宽型双密封微型轴承的安装配合需要注意，内圈与轴的配合建议采用过渡配合，避免过盈量过大导致内圈胀大影响游隙，外圈与安装座孔的配合可根据载荷类型选择间隙或者过渡配合，安装时需要注意密封件的朝向，带密封唇的一侧需要朝向有污染物侵入的方向。轴承的轴向定位建议采用轴用挡圈或者孔用挡圈，不需要额外的定位台阶，进一步压缩安装空间，因为是微型尺寸，安装过程中不能使用硬物敲击套圈，需要通过专用压套均匀施压，避免套圈变形导致转动卡滞。

　　在实际设备应用中，这类轴承常出现在精密仪器的调节旋钮轴系、小型流体阀门的阀杆支撑、微型泵的转子支撑、3D打印机的送料轮轴系、小型伺服电机的输出端支撑等位置，这些场景普遍存在安装空间狭小、维护不便的特点，双密封结构可以延长轴承的维护周期，宽型设计提升了轴系的运行稳定性，英制尺寸的覆盖可以满足不同进口小型设备的替换需求，参数化的模型也方便设计人员在新产品开发中快速调用，根据实际载荷需求调整尺寸参数，不需要从零开始建模，缩短产品开发的周期。建模过程中对滚道的曲率进行了符合实际加工工艺的还原，钢球与滚道的接触角符合深沟球轴承的设计规范，保持架的兜孔间隙也按照实际装配公差设置，模型的装配约束完全模拟真实轴承的转动自由度，在装配体中可以直接模拟轴系的转动状态，用于运动仿真分析，验证轴系的运转是否存在干涉问题。
